ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЬЦА РЕЗЬБОВЫЕ С ПОЛНЫМ ПРОФИЛЕМ ДЛЯ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ ДИАМЕТЮМ от ‘/*» ДО Э7«» Конструкция и основные размеры

ГОСТ

18929—73

Вммен MH 783—*4

Full form screw ring-gauges for pipe cylindrical threads from 4t up to 3 nominal diameter.

Construction and basic sizes

Постаноалением Государственного комитета стандартов Совета Министров СССР от 25 июня¹1973 г. Н* 1546 срои действия установлен

с 01.01.1974 г. до 01.01.1984 г.

Несоблюдение стандарта преследуется по закону

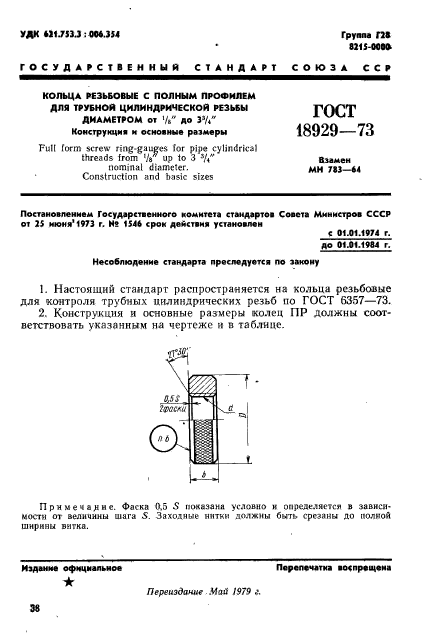

1.    Настоящий стандарт распространяется на кольца резьбовые для контроля трубных цилиндрических резьб но ГОСТ 6357-73.

2.    Конструкция и основные размеры колец ПР должны соответствовать указанным на чертеже и в таблице.

Примечание. Фаска 0.5 S показана условно к определяется в зависимости от величины шага S. Заходные нитки должны быть срезаны до полной ширины вятка.

Издание официальное    Перепечатка    воспрещена

★

Переиздание Май 1979 г.

ГОСТ Ш29—71 Стр. 2

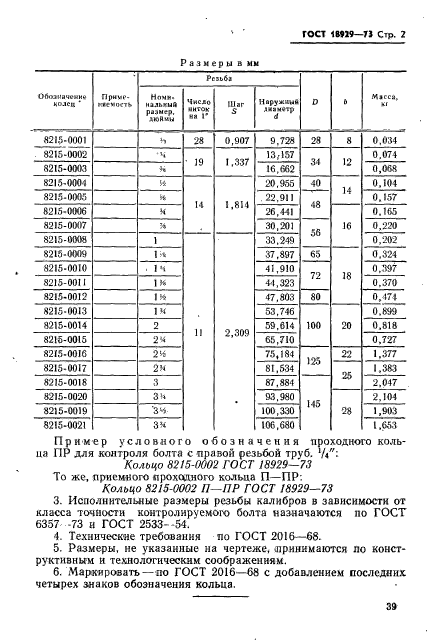

Пример условного обозначения проходного кольца ПР для контроля болта с правой резьбой труб. ^lU»:

Кольцо 8215-0002 ГОСТ 18929-73

То же, приемного проходного кольца П—ПР.

Кольцо 8215 0002 П—ПР ГОСТ 18929-73

3.    Исполнительные размеры резьбы калибров в зависимости от класса точности контролируемого болта назначаются по ГОСТ 6357 -73 и ГОСТ 2533- -54.

4.    Технические требования по ГОСТ 2016-68.

5.    Размеры, не указанные на чертеже, «принимаются ло конструктивным и технологическим соображениям.

6.    Маркировать—по ГОСТ 2016-68 с добавлением последних четырех знаков обозначения кольца.

39

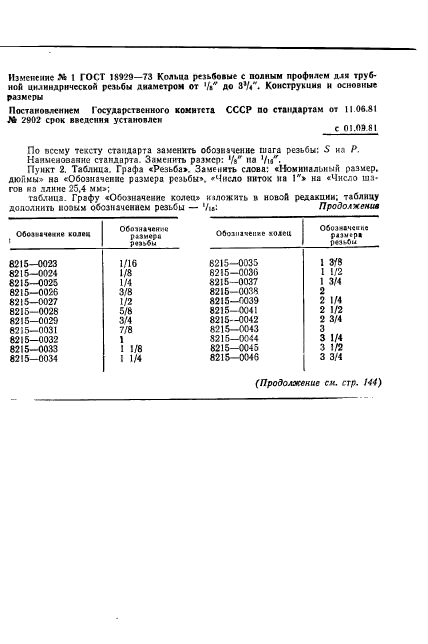

Изменение *Ь 1 ГОСТ 18929-73 Кольца роьбовые с полным профилем дли трубной цилиндрической резьбы диаме1ром от ‘/*» до Э’/*». Конструкция н основные размеры

Постановлением Государственного комитета СССР по стандартам от 11.06.81 /6 2902 срок введения установлен

с 01.09.81

По пссму тексту стандарта заменить обозначение шага резьбы: S на Р. Наименование стандарта. Заменить размер: Vs» на ‘/и»

Пункт 2. Таблица. Графа «Резьба». Заменить слова: «Номинальный размер, дюйкы» на «Обозначение размера резьбы». «Число ЮТОХ на 1″» на «Число шз* гов на ллнке 25,4 мм»;

таблица. Графу «Обозначение колеи» m л ожить в новой редакции; таблицу дополнить ноэым обозначением резьбы — •/«:    Продолжений

Пример условного обозначения. Заменить слояа: «болта с правой ргзьбо* труб. V«^w* на «наружной резьбы правой GV<"», «Кольцо 8216—0002» на «Кольцо 8215—0025».

Пример условного обозначения кольца П—ПР исключить.

Пункт 3 изложить d новой редакции:

«3. Допуски резьбы ха.тябрез — по ГОСТ 2533-7&>.

Стандарт дополшгтъ новым пунктом — 7:

«7. Масса колец указана ориентировочно».

(МУС Nt 9 1981 г.)
