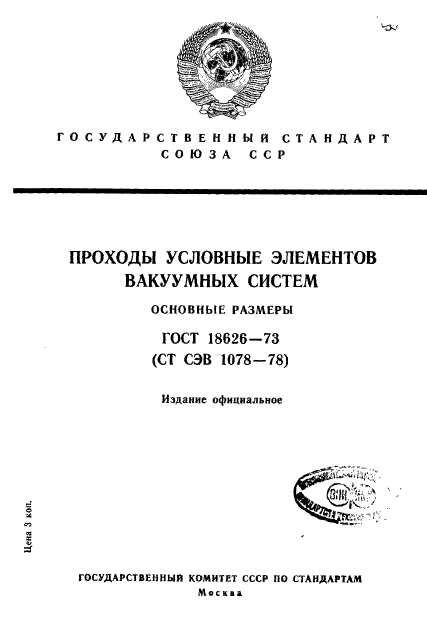

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОХОДЫ УСЛОВНЫЕ ЭЛЕМЕНТОВ ВАКУУМНЫХ СИСТЕМ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 18626-73 (СТ СЭВ 1078-78)
Издание официальное
Цена 3 коп.
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
УДК 621.643.001.24:006.354 Групп» Г02

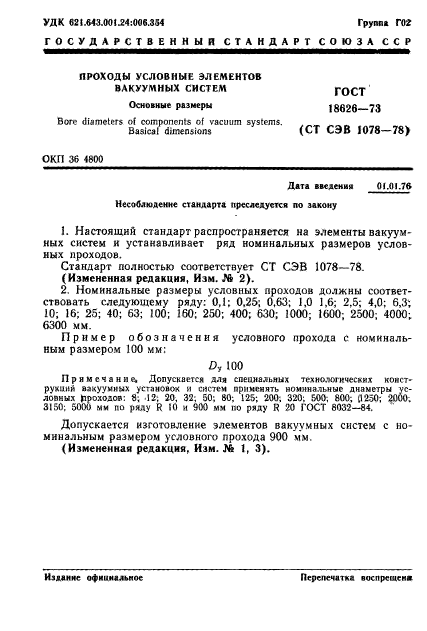

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОХОДЫ УСЛОВНЫЕ ЭЛЕМЕНТОВ
ВАКУУМНЫХ СИСТЕМ ГОСТ ‘
Основные размеры 18626—73
Bore diameters of components of vacuum systems. ______
Baaical dimensions (CT СЭВ 1078—78)
ОКП 36 4800
Дата введении 01.01.76 Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на элементы вакуумных систем и устанавливает ряд номинальных размеров условных проходов.
Стандарт полностью соответствует СТ СЭВ 1078—78.
(Измененная редакция, Изм. J6 2).
2. Номинальные размеры условных проходов должны соответствовать следующему ряду: 0,1; 0.25; 0,63; 1,0 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 мм.
Пример обозначения условного прохода с номинальным размером 100 мм: Dy 100
Примечание. Допускается для специальных технологических коист* рухинй вакуумных установок и систем применять номинальные диаметры условных Проходов: 8; 12; 20. 32; 50; 80; 125; 200; 320; 500. 800; £12-50; 2000. 3150; 5000 мм по ряду R 10 и 900 мм по ряду R 20 ГОСТ 8032-84.
Допускается изготовление элементов вакуумных систем с номинальным размером условного прохода 900 мм.
(Измененная редакция, Изм. № I, 3).
Издание официальное
Перепечатка воспрещена

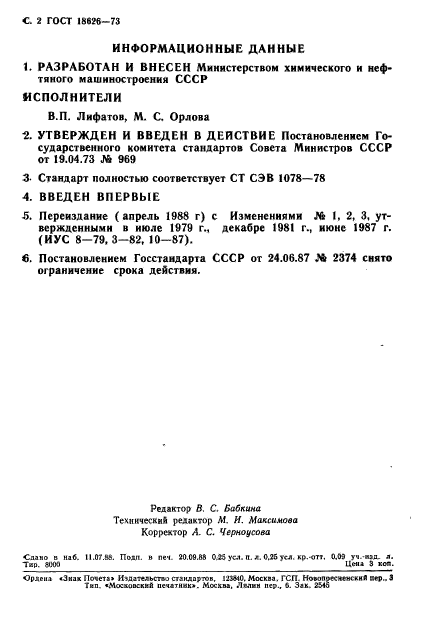

С. 2 ГОСТ 18626-73
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
ИСПОЛНИТЕЛИ
В.П. Лифатов, М. С Орлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 19.04.73 № 969
3- Стандарт полностью соответствует СТ СЭВ 1078—78
4. ВВЕДЕН ВПЕРВЫЕ
5. Переиздание (апрель 1988 г) с Изменениями № I, 2, 3, утвержденными в июле 1979 г., декабре 1981 г., июне 1987 г. (ИУС 8-79. 3-82, 10-87).
6. Постановлением Госстандарта СССР от 24.06.87 .Ч 2374 снято ограничение срока действия.
Редактор В. С. 1>абкина Технический редактор Af. И. Максимова Корректор Л. С. Черноусова
Сааио в м»6. 11.07.88. Поли, и печ. 20.09.88 0.JS ус.1. П. я. 0.26 уел. кр.-от». 0.0Э уч.-ыд. я. Тир. 8000 Цсяа 3 кое.
Орден.» «Знак Почет»» Издательство стандартов. 12SM0. Москва, ГСП. Ноюп?«1«*Ж1си* в«>.. 3 Тип. «Московский печатника. Москва, Л ели и пер.. 6. За*. 2Мо
