ГОСТ 18617-83* Ящики деревянные для металлических изделий. Технические условия Стр. 1 из 10.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

ЯЩИКИ ДЕРЕВЯННЫЕ ДЛЯ МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 18617-83

Издание официальное

UOM

со

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

УДК 621.798.1:674.61:006.254 Группа Д71

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЯЩИКИ ДЕРЕВЯННЫЕ ДЛЯ МЕТАЛЛИЧЕСКИХ

ИЗДЕЛИЙ

ГОСТ

Технические условия 18617—83*

Wooden cases for metal ware. Specifications

ОКП 53 7110

— Срок действия с 01.01.85

до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на неразборные деревянные ящики, предназначенные для упаковывания, транспортирования и хранения металлических изделий, поставляемых для нужд народного хозяйства и для экспорта.

Ящики должны удовлетворять требованиям ГОСТ 2991-85, ГОСТ 10198-78, ГОСТ 5959-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Издание официальное ★

Перепечатка воспрещена

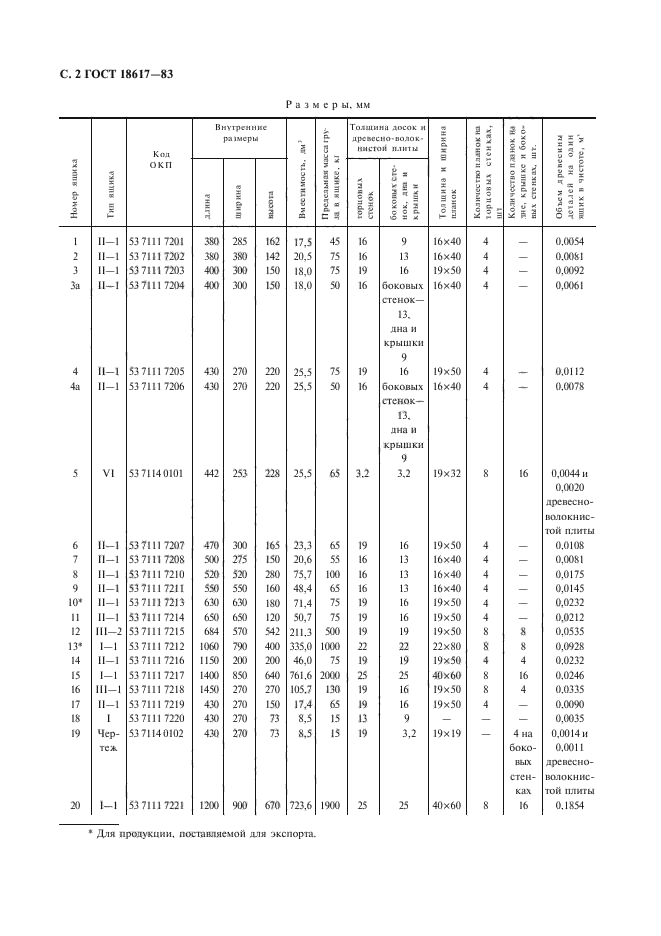

Размеры, мм

3 о и з — Р) Э ^п = ю £ ® Я к о, S О £	Тип ящика	Ход окп	Внутренние размеры			Вместимость, дм³	1 Предельная масса груза в ящике, кг	Толщина досок и д р евеено- волоките -ТХ>Й пли,ты		Толщина и ширина планок	1 Количество пла-¹ нок на торцовых . стенках, шт.	1 Количество пла-1 «Юн н# дне,, «рыш-■ ке и боковых стенках, шт.	Объем древесины деталей на один ящик в чистоте, м³
3 о и з — Р) Э ^п = ю £ ® Я к о, S О £	Тип ящика	Ход окп	длина \|	ширина	высота	Вместимость, дм³	1 Предельная масса груза в ящике, кг	торцовых стенок 1	боковых стенок, дна и крышки	Толщина и ширина планок	1 Количество пла-¹ нок на торцовых . стенках, шт.		Объем древесины деталей на один ящик в чистоте, м³
1	II—1	53 711] 7201	380	285	162	17,5	45	16	9	16X40	4		0,0064
2	II-1	53 7111 7202	380	380	142	20,5	175	16	13	16X40	4	■—■	0,0081
3	II—1	53 7111 7203	400	300	150	18,0	75	19	16	19X50	4	—	0,0092
За	II—1	53 7111 7204	400	300	150	18,0	50	16	боковых	16X40	4	■—	0,0061
									стенок—
€									13,
									дна и
0									крышки
и 3									9
Ф л о 4	II—I	53 7111 7205	430	270	220	25,5	75	19	16	19X50	4	—	0.0112
» ^4а	11—1	53 7111 7206	430	270	22С	25,5	50′	16	боковых	16X40	4	—■	0,0078
с									стенок
									13,
									дна и
									крышки о
5	VI	53 7114 OilOl	442	253	228	25,5	65	3,2	У 3,2	19X32	8	16	0,-0044 и
													0,0020
													древесно
													волокнис
													той плиты
6	II—1	53 7111 7207	470	300	165	23,3	65	19	16	19X50	4	<—	о,шш
7	II—1	53 7111 7208	500	275	150	20,6	55	16	13	16X40	4	—	0,0081
м 8	II—]	53 7111 7210	520	520	280	75,7	100	16	13	16X40	,4	—	0;0175
9	II—1	53 7111 7211	550	550	160	48,4	65	16	13	16X40	4	■—	0,0145
S Ю*	И—1	53 7111 7213	630	630	180	71,4	75	19	16	19X50	4	—,	0,Ш32
м И	И—1	53 7111 7214	650	650	120	50,7	75	19	16	19X50	4	—■	0,0212
3 12 •-J	III—2	53 7111 7215	684	570	542	211,3	500	19	19	19X50	8	8	а0535

ГОСТ 18617-83* Ящики деревянные для металлических изделий. Технические условия Стр.

-н

со

Продолжение

Размеры, мм

га X S					Внутренние размеры			Л	1 я к S3	Толщина досок и л,ревеен;о-волакН)ц\|о той плиты		К * О	i, * м Л ^а О ь О Я» я	Количество планок на. дне, крышке и боковых стенках, шт.	s £ ffl X
3 к р. <ь> S о К	Тип ящик;		Код ОКП		длина	ширина	высота	и О 2 X н и 2 s СП е*	Предельна са груза в ке, кг	торцовых стенок	боковых стенок, дна и крышки	Толщина ] рина план	m Q Я 1- о . й ^н X в* ев ® о й % « я Й	Количество планок на. дне, крышке и боковых стенках, шт.	‘jj щ £^р; а я S к о (Км 2 js 2 ^ лй — * ^у V Г5 я О зг о sr
13*	1—1	53	7111	7212	1060	790	400	335,0	1000	22	22	22X80	8	8	0,0928
14	II— 1	53	7111	7216	1150	200′	200	46,0	75	19	19	19X50	4	4	0,0232
15	1—1	53	7111	7217	1400	850	640	761,6	2000	25	25	40X60	8	16	0,2046
16	III—1	53	7111	7218	1450	270	270	105,7	130	19	16	19X60	8	/4	OJOB35
‘7	II—1	53	7111	7219	430	270	150	17,4	65	19	16	19X50	4	—■	адоо
18	I	53	7111	7220	430	270	73	8,5	15	13	9	—	—	,—,	0,01035
19	Чер теж	53	7114	0102	430	270	73	8,5	15	19	3,2	19X19		4 на боковых стенках	0,00(14 и 0,0011 древесноволокнистой плиты
20′	1—1	53	7111	7221	1200	900	670	723,6	1900	25	25	40X60	8	16	0,1854

-1

С5

ОО

Р*

С. 4 ГОСТ 18617-83

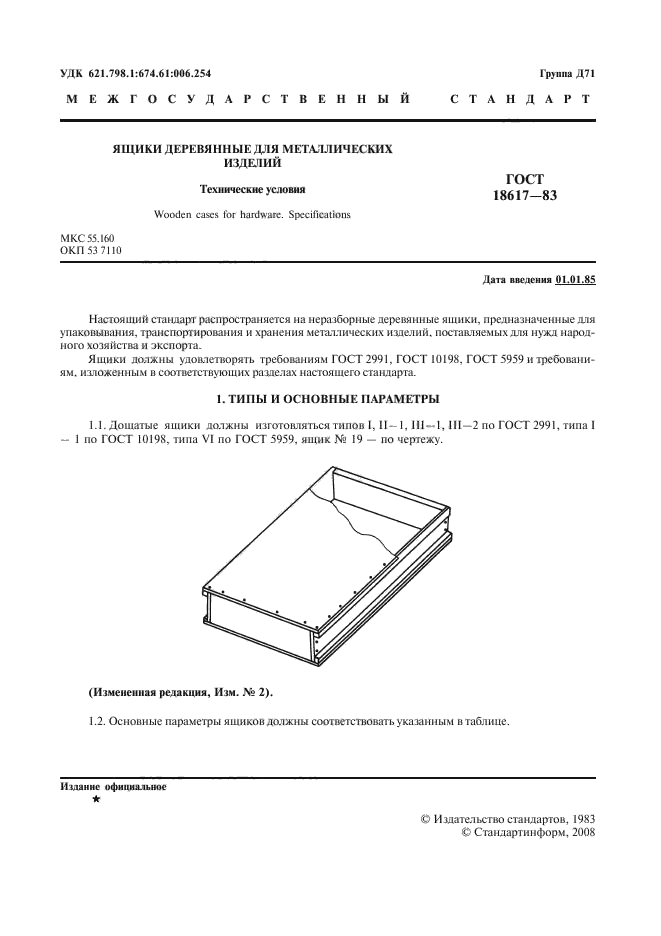

1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Дощатые ящики должны изготовляться типов I, И—1, III—1, III—2 по ГОСТ 2991-85, типа I — 1 по ГОСТ 10198-78, типа VI по ГОСТ 5959-80, ящик № 19 —по чертежу.

(Измененная редакция, Йзм. № 2).

1.2. Основные параметры ящиков должны соответствовать указанным в таблице.

(Измененная редакция, Изм. № 1).

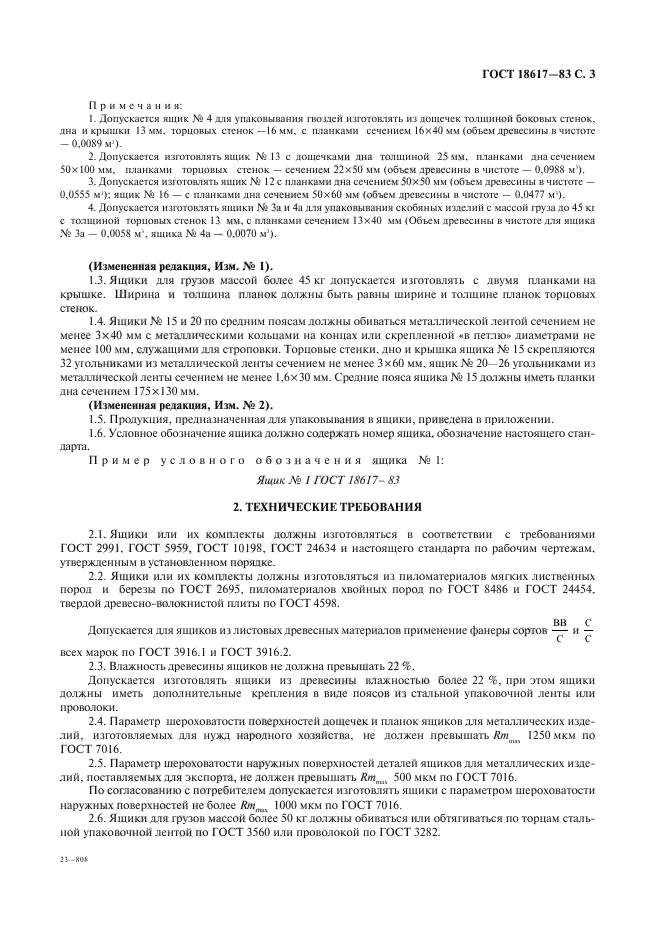

1.3. Ящики для грузов массой более 45 кг допускается изготовлять с двумя планками на крышке. Ширина и толщина планок должны быть равны ширине и толщине планок торцовых стенок.

1.4. Ящики № 15 и 20 по средним поясам должны обиваться металлической лентой сечением не менее 3X40 мм с металлическими кольцами на концах или скрепленной «в петлю» диаметрами не менее 100 мм, служащими для строповки. Торцовые стенки, дно и крышка ящика № 15 скрепляются 32 угольниками из металлической ленты сечением не менее 3X60 мм, ящик № 20—26 угольниками из металлической ленты сечением не менее 1;6Х30 мм. Средние пояса ящика № 15 должны иметь планки дна сечением 75X130 мм.

(Измененная редакция, Изм. № 2).

1.5. Продукция, предназначенная для упаковывания в ящики, приведена в приложении.

1.6. Условное обозначение ящика должно содержать номер ящика, обозначение настоящего стандарта.

Пример условного обозначения ящика № 1:

Ящик № 1 ГОСТ 18617-83

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики или их комплекты должны изготовляться в соответствии с требованиями ГОСТ 2991-85, ГОСТ 5959-80, ГОСТ

ГОСТ 18617-83 С. 5

10198—78, ГОСТ 24634-81 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Ящики или их комплекты должны изготовляться из пила-материалов мягких лиственных пород и березы по ГОСТ 2695-83, пиломатериалов хвойных пород по ГОСТ 8486-86 и ГОСТ 24454-80, твердой древесно-волокнистой плиты по ГОСТ 4598-86.

Допускается для ящиков из листовых древесных материалов-;

ВВ с

применение фанеры сортов —— и-—всех марок по ГОСТ

3916—69.

2.3. Влажность древесины ящиков не должна превышать 22%.

Допускается изготовлять ящики из древесины влажностью более 22%, при этом ящики должны иметь дополнительные крепления в виде поясов из стальной упаковочной ленты или проволоки.

2.4. Параметр шероховатости поверхностей дощечек и планок ящиков для металлических изделий, изготовляемых для нужд народного хозяйства, не должен превышать Rm_mtix 1250 мкм по ГОСТ 7016-82.

2.5. Параметр шероховатости наружных поверхностей деталей

ящиков для металлических изделий, поставляемых для экспорта, не должен превышать 500 мкм по ГОСТ 7016—82.

По согласованию с потребителем допускается изготовлять ящики с параметром шероховатости наружных поверхностей не более Rm_max 1000 мкм по ГОСТ 7016-82.

2.6. Ящики для грузов массой более 50 кг должны обиваться или обтягиваться по торцам стальной упаковочной лентой по ГОСТ 3560-73 или проволокой по ГОСТ 3282-74.

Допускается обивать или обтягивать лентой или проволокой ящики для грузов массой менее 50 кг.

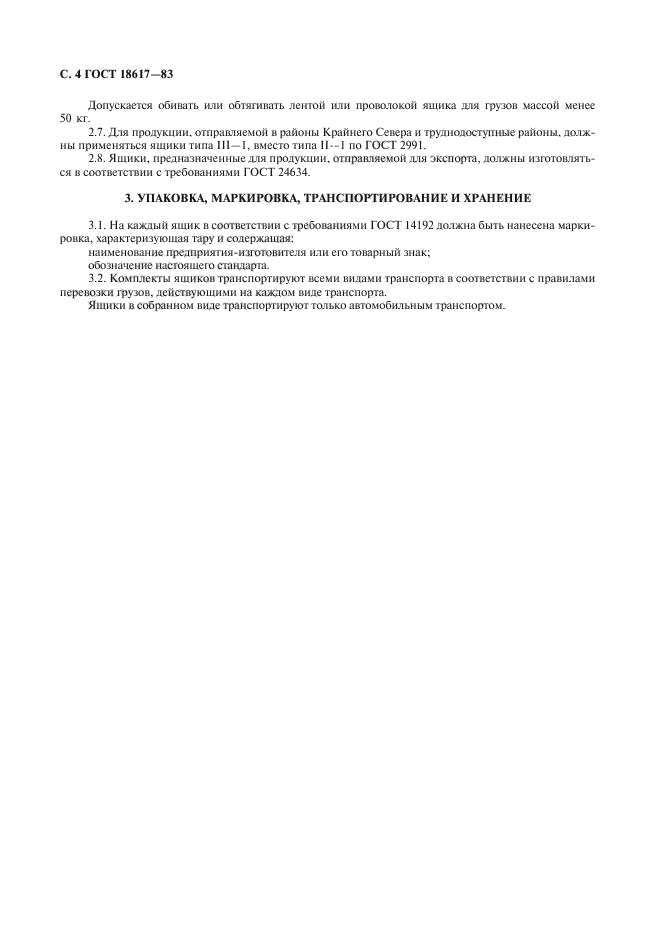

2.7. Для продукции, отправляемой в районы Крайнего Севера и труднодоступные районы, должны применяться ящики типа III—1, вместо типа II—1 по ГОСТ 2991-85.

2.8. Ящики, предназначенные для продукции, отправляемой для экспорта, должны изготовляться в соответствии с требованиями ГОСТ 24634-81.

3. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1. На каждый ящик в соответствии с требованиями ГОСТ 14192-77 должна быть нанесена маркировка, характеризующая тару и содержащая:

наименование предприятия-изготовителя или его товарный знак;

С. 6 ГОСТ 18617-83

индекс прейскуранта и порядковый номер ящика по прейскуранту;

обозначение настоящего стандарта.

3.2. Комплекты ящиков транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

Ящики в собранном виде транспортируют только автомобильным транспортом.

ГОСТ 18617-83 С. 7

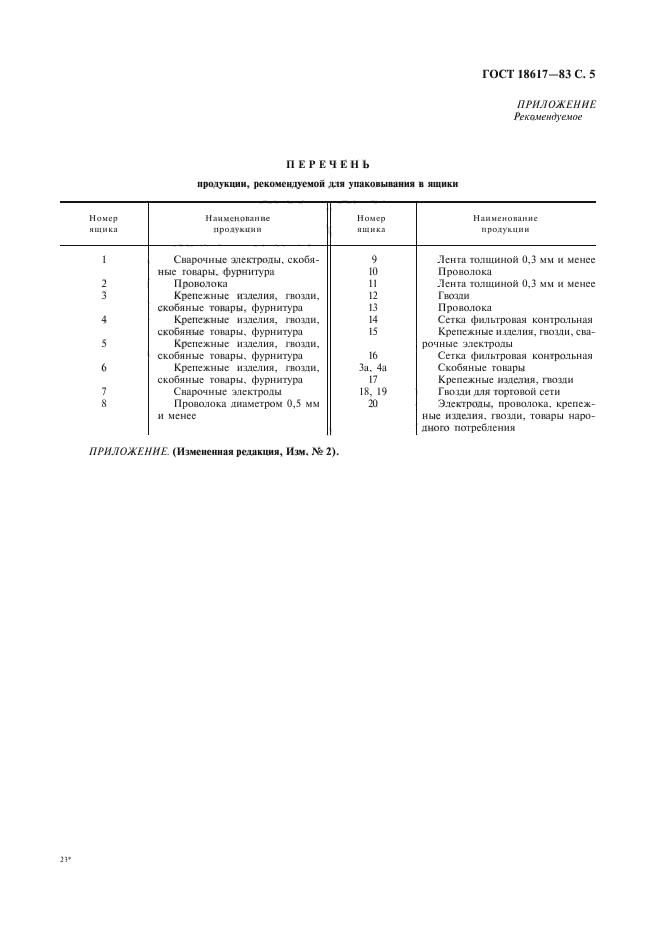

ПРИЛОЖЕНИЕ 1 Рекомендуемое

ПЕРЕЧЕНЬ

продукции, рекомендуемой для упаковывания в ящики

Номер	Наименование	Номер	Наименование
ящика	продукции	ящика	продукции
1	Сварочные электроды, скобяные товары, фурниту	9	Лента толщиной 0,3 мм и менее
	ра	10	Проволока
2	Проволока	11	Лента толщиной 0,3 мм
3	Крепежные изделия, гвоз	12	и менее Гвозди
	ди, скобяные товары, фур	13	Проволока
4	нитура Крепежные изделия, гвоз	14	Сетка фильтровая контрольная
	ди, скобяные товары, фур	15	Крепежные изделия, гвоз
5	нитура Крепежные изделия, гвозди, скобяные товары, фур	16	ди, сварочные электроды Сетка фильтровая контрольная
6	нитура Крепежные изделия, гвозди, скобяные товары, фур	За, 4а 17	Скобяные товары Крепежные изделия, гвозди
	нитура ¹ /-ч	18, 19	Гвозди для торговой сети
» 00	Сварочные электроды Проволока диаметром 0,5 мм и менее	20	Электроды, проволока,
» 00	Сварочные электроды Проволока диаметром 0,5 мм и менее		крепежные изделия, гвозди, товары народного потребления

(Измененная редакция, Изм. № 2).

С. 8 ГОСТ 18617-83

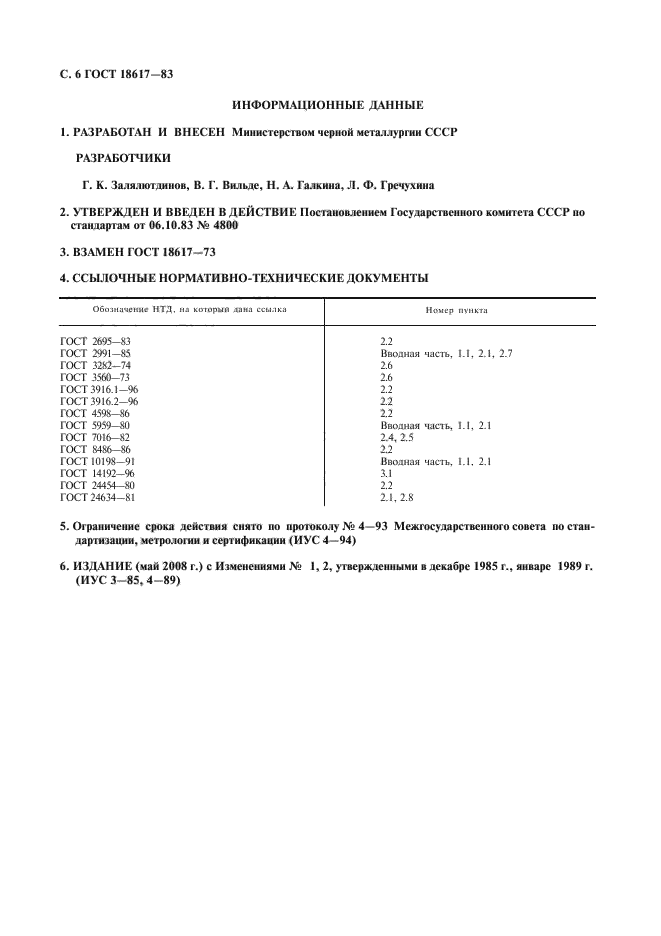

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

ИСПОЛНИТЕЛИ

Г. К. Залялютдинов, В. Г. Вильде, Н. А. Галкина, Л. Ф. Гре-чухина

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 6.10.83 № 4800

3. ВЗАМЕН ГОСТ 18617-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДАННЫЕ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2695-83	2.2
ГОСТ 2&9I—85	Вводная часть, 1.1, 2.1, 2.7
ГОСТ 3282-74	2.6
ГОСТ 3560-73	2.6
ГОСТ 3916-69	2.2
ГОСТ 4598-86	2.2
ГОСТ 5959-80	Вводная часть, 1.1, 2.1
ГОСТ 7Щ6—82	2.4, 2.5
ГОСТ 8486-86	2.2
ГОСТ 1019S—78	Вводная часть, 1.1, 2.1
ГОСТ 14192-77	3.1 ”
ГОСТ 24454-80	2.2
ГОСТ 24634-81	2.1, 2.8

5. Срок действия продлен до 01.01.95 Постановлением Госстандарта СССР от 26.01.89 № 116

6. ПЕРЕИЗДАНИЕ (июль 1989 г.) с изменениями № 1, 2, утвержденными в декабре 1985 г., январе 1989 г. (ИУС 3 85, 4 89).
