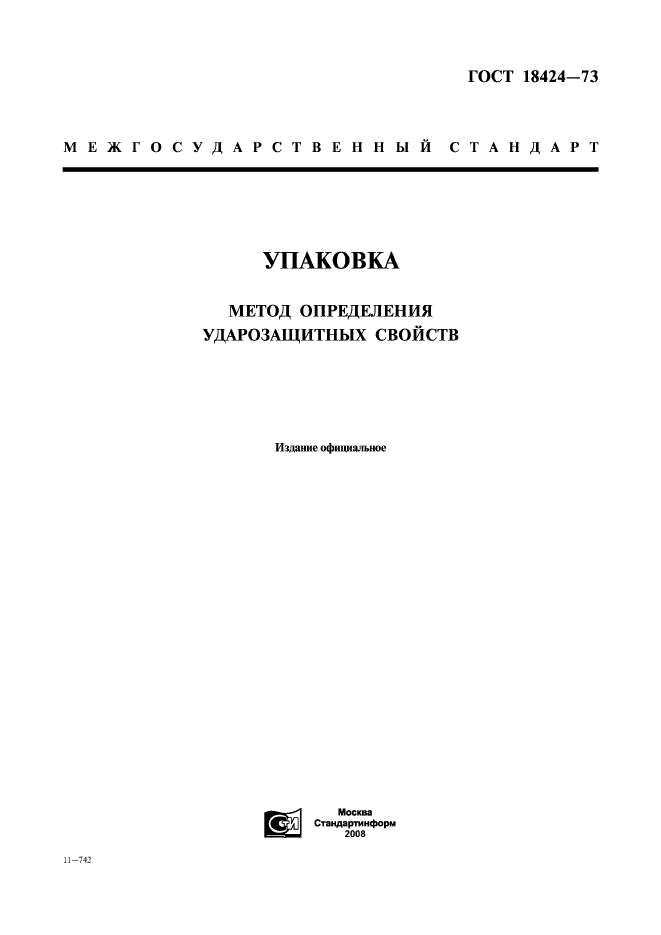

ГОСТ 18424-73
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УПАКОВКА
МЕТОД ОПРЕДЕЛЕНИЯ УДАРОЗАЩИТНЫХ СВОЙСТВ
Издание официальное
^ . Л Москва
Стзндартинфоры
2008
11—742

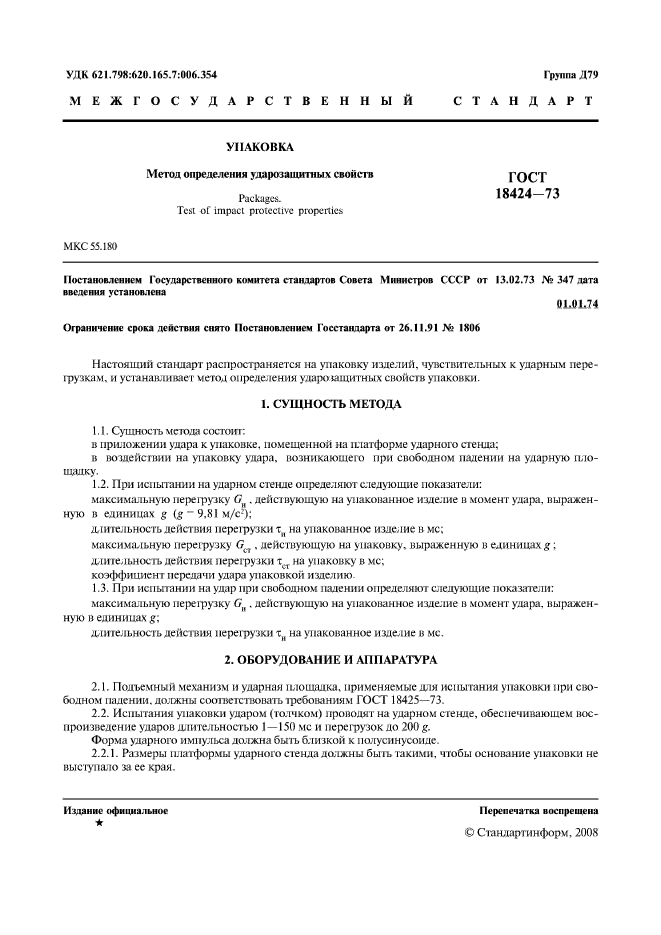

УДК 621.798:620.165.7:006.354 Группа Д79
МЕЖГОСУДАРСТВЕННЫЙ С Г А Н Д А Р I
УПАКОВКА
Метод определения ударозащитных свойств ГОСТ
Packages. 18424—73
Test of impact protective properties
M КС 55.180
Постановлением Государственного комитета стан,мартов Совета Министров СССР от 13.02.73 № 347 .чата введения установлена
01.01.74
Ограничение срока действия снято Постановлением Госстандарта от 26.11.91 № 1806
Настоящий стандарт распространяется на упаковку изделий, чувствительных к ударным перегрузкам. и устанавливает метод определения ударошцитных свойств упаковки.
1. СУЩНОСТЬ МЕТОДА
1.1. Сущность метода ахггоит:
в приложении удара к упаковке, помещенной на платформе ударного стенда; в воздействии на упаковку удара, возникающего при свободном падении на ударную площадку.
1.2. При испытании на ударном стенде определяют следующие показатели: максимальную перефузку G . действующую на упакованное изделие в момент удара. выраженную в единицах g (g“9,8l м/с-‘);
длительность действия перегрузки ти на упакованное изделие в мс; максимальную перефузку О, действующую на упаковку, выраженную в единицах g; длительность действия перефузки х.л на упаковку в мс; коэффициент передачи удара упаковкой изделию
1.3. При испытании на удар при свободном палении определяют следующие показатели: максимальную перефузку Сг(|. дейст вующую на упакованное изделие в момент удара, выраженную в единицах g\
длительность действия перефузки тн на упакованное изделие в мс.
2. ОБОРУДОВАНИЕ И АППАРАТУРА
2.1. Подъемный механизм и ударная площадка, применяемые дли испытания упаковки при свободном падении, должны соответствовать требованиям ГОСТ 18425-73.
2.2. Испытания упаковки ударом (толчком) проводят на ударном стенде, обеспечивающем воспроизведение ударов длительностью 1 — 150 мс и иерефузок до 200 g.
Форма ударного импульса должна быть близкой к полусинусоидс.
2.2.1. Размеры платформы ударного сгенда должны быть такими, чтобы основание упаковки не выступало за ее края.
Издание официальное ★
Перепечатка воспрещена
С Стандартинформ, 2008

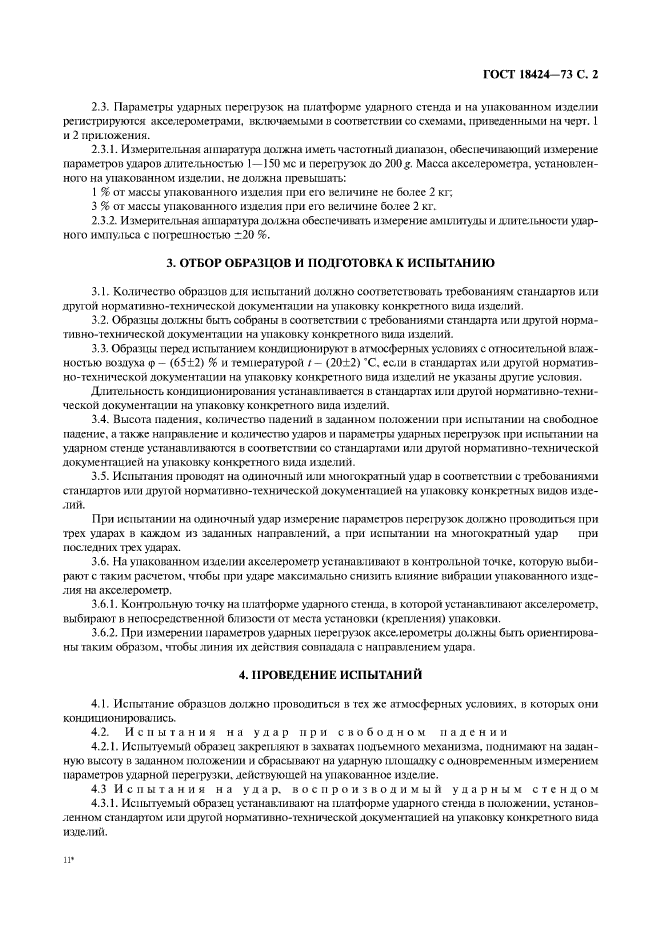

ГОСТ 18424-73 С. 2
2.3. Параметры ударных перегрузок на платформе ударного стенда и на упакованном изделии регистрируются акселерометрами, включаемыми в соответствии со схемами, приведенными на черт. 1 и 2 приложения.
2.3.1. Измерительная аппаратура должна иметь частотный диапазон, обеспечивающий измерение параметров ударов длительностью 1—150 мс и перегрузок ло 200 £. Масса акселерометра, установленного на упакованном изделии, не должна превышать:
1 % от массы упакованного изделия при его величине не более 2 кп
3 % от массы упакованного изделия при его величине более 2 кг.
2.3.2. Измерительная аппаратура должна обеспечивать измерение амплитуды и длительности ударного импульса с погрешностью г20 %.
3. ОТБОР ОБРАЗЦОВ И ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Количество образцов для испытаний должно соответствовать требованиям стандартов или другой нормативно-технической документации на упаковку конкретного вида изделий.
3.2. Образцы должны быть собраны в соответствии с требованиями стандарта или другой нормативно-технической документации на упаковку конкретного вида изделий.
3.3. Образцы перед испытанием кондиционируют в атмосферных условиях с относительной влажностью воздуха ф — (65±2) % и температурой / — (20±2) «С. если в стандартах или другой нормативно-технической документации на упаковку конкретного вила изделий не указаны другие условия.
Длительность кондиционирования устанавливается в стандартах или другой нормативно-техни-ческой документации на упаковку конкретного вида изделий.
3.4. Высота падения, количество падений в заданном положении при испытании на свободное падение, а также направление и количество ударов и параметры ударных перегрузок при испытании на ударном стенде устанавливаются в соответствии со стандартами или другой нормативно-технической документацией на упаковку конкретного вида изделий.
3.5. Испытания проводят на одиночный или многократный удар в соответствии с требованиями стандартов или другой нормативно-технической документацией на упаковку конкретных видов изделий.
При испытании на одиночный удар измерение параметров перегрузок должно проводиться при трех ударах в каждом из заданных направлений, а при испытании на многократный удар при последних трех ударах.
3.6. На упакованном изделии акселерометр устанавливают в контрольной точке, которую выбирают с таким расчетом, чтобы при ударе максимально снизить влияние вибрации упакованного изделия на акселерометр.
3.6.1. Контрольную точку на платформе ударного стенда, в которой устанавливают акселерометр, выбирают в непосредственной близости от места установки (крепления) упаковки.
3.6.2. При измерении параметров ударных перегрузок акселерометры должны быть ориентированы таким образом, чтобы линия их действия совпадала с направлением удара.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Испытание образцов должно проводиться в тех же атмосферных условиях, в которых они кондиционировались.
4.2. Испытания на удар при свободном падении
4.2.1. Испыту емый образец закрепляют в захватах подъемного механизма, поднимают на заданную высоту в заданном положении и сбрасывают на ударную площадку с одновременным измерением параметров ударной перегрузки, действующей на упакованное изделие.
4.3 Испытания на удар, воспроизводимый ударным стендом
4.3.1. Испытуемый образец устанавливают на платформе ударного стенда в положении, установленном стандартом или другой нормативно-технической документацией на упаковку конкретного вида изделий.
и*

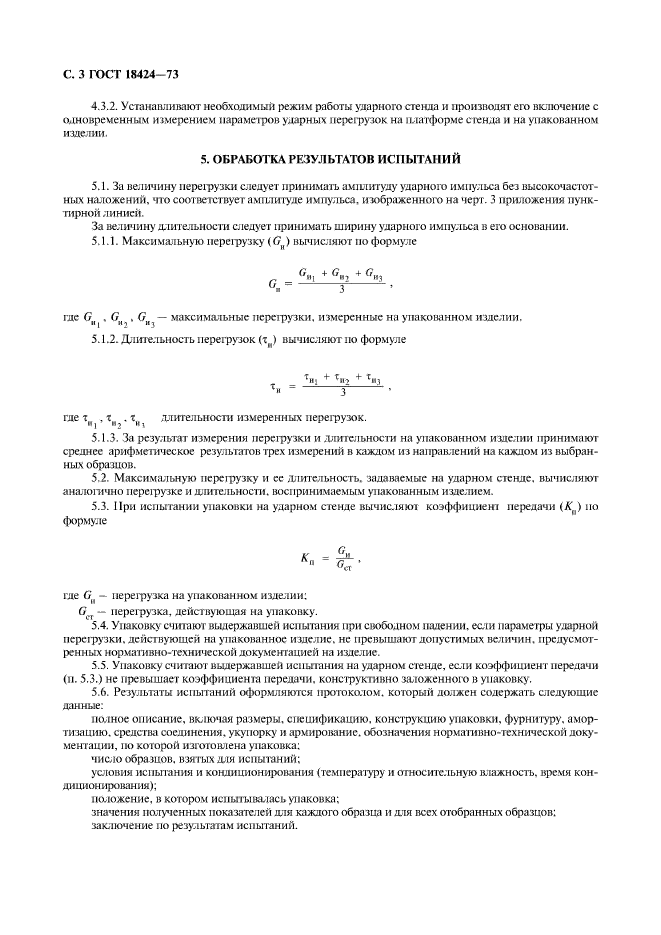

С. 3 ГОСТ 18424— 73
4.3.2. Устанавливают необходимый режим работы ударного стенда и производят его включение с одновременным измерением параметров ударных перегрузок на платформе стенда и на упакованном изделии.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
5.1. За величину перегрузки следует принимать амплитуду ударного импульса без высокочастотных наложений, что соответствует амплитуде импульса, изображенного на черг. 3 приложения пунктирной линией.
За величину длительности следует принимать ширину ударного импульса в его основании.
5.1.1. Максимальную перегрузку (и) вычисляют по формуле
„ Си, + + 3
°.= -з-’
где (7Н|. максимальные перегрузки, измеренные на упакованном изделии.
5.1.2. Длительность перегрузок (ти) вычисляют по формуле
ТН] + *И-> +
Н 3
где т . т . t длительности измеренных перегрузок.
И | И у И \
5.1.3. За результат измерения перегрузки и длительное—™ на упакованном изделии принимают среднее арифметическое результатов трех измерений в каждом из направлений на каждом из выбранных образцов.
5.2. Максимальную иерсфузку и ее длительность, задаваемые на ударном стенде, вычисляют аналошчно перегрузке и длительности, воспринимаемым упакованным изделием.
5.3. При испытании упаковки на ударном стенде вычисляют коэффициент передачи (АТ ) по формуле
К =
» *
где 6’( — перегрузка на упакованном изделии:
Gct — перегрузка, действующая на упаковку.
5.4. Упаковку считают выдержавшей испытания при свободном падении, если параметры ударной перегрузки, действующей на упакованное изделие, не превышают допустимых величин, предусмотренных нормативно-технической документацией на изделие.
5.5. Упаковку считают выдержавшей испытания на ударном стенде, если коэффициент передачи (п. 5.3.) не превышает коэффициента передачи, конструктивно заложенного в упаковку.
5.6. Результаты испытаний оформляются протоколом, который должен содержать следующие данные:
полное описание, включая размеры, спецификацию, конструкцию упаковки, фурнитуру, амортизацию. средства соединения, укупорку и армирование, обозначения нормативно-технической документации, по которой изготовлена упаковка:
число образцов, взятых для испытаний;
условия испытания и кондиционирования (температуру и относительную влажность, время кондиционирования);
положение, в котором испытывалась упаковка;
значения полученных показателей для каждого образца и для всех отобранных образцов:
заключение но результатам испытаний.
ГОСТ 18424-73 С. 4

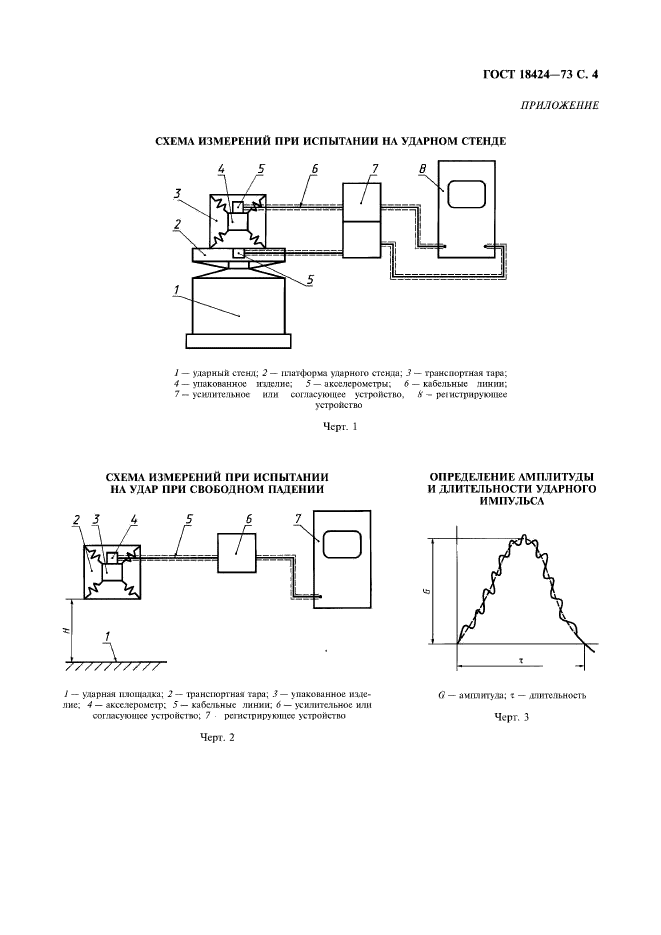

ПРИЛОЖЕНИЕ
СХЕМА ИЗМЕРЕНИЙ ПРИ ИСПЫТАНИИ НА УДАРНОМ СТЕНДЕ
У — ударный стенд; 2 — платформа ударного стенда; 3 — гране аортная тара; 4 — упакованное изделие; 5 — акселерометры; 6 — кабельные линии: 7 — усилительное или согласующее устройство, Н — pet кодирующее
устройство
Черт. 1
|
СХЕМА ИЗМЕРЕНИЙ ПРИ ИСПЫТАНИИ НА УДАР ПРИ СВОБОДНОМ ПАДЕНИИ |
ОПРЕДЕЛЕНИЕ АМПЛИТУДЫ И ДЛИТЕЛЬНОСТИ УДАРНОГО ИМПУЛЬСА |
|
/ — ударная площадка; 2 — транспортная тара; J — упакованное изделие; 4 — акселерометр: 5 — кабельные линии; 6 — усилительное или согласующее устройство; 7 регистрирующее устройство |
О — амплитуда; х — длительность Черт. 3 |
Черт. 2
