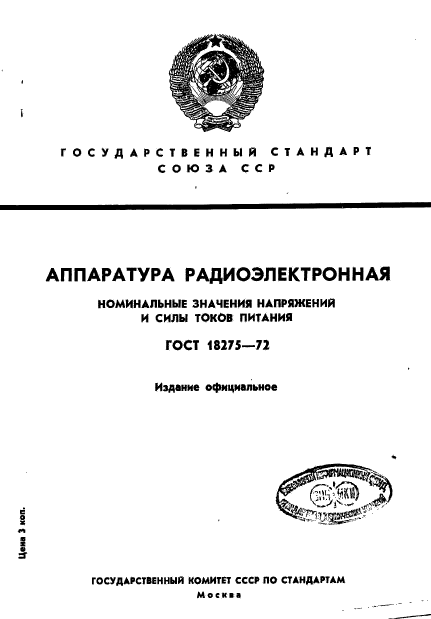

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТУРА РАДИОЭЛЕКТРОННАЯ

НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ НАПРЯЖЕНИЙ И СИЛЫ ТОКОВ ПИТАНИЯ

ГОСТ 18275-72 Издание официальное

Ц«ма 3 коп.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

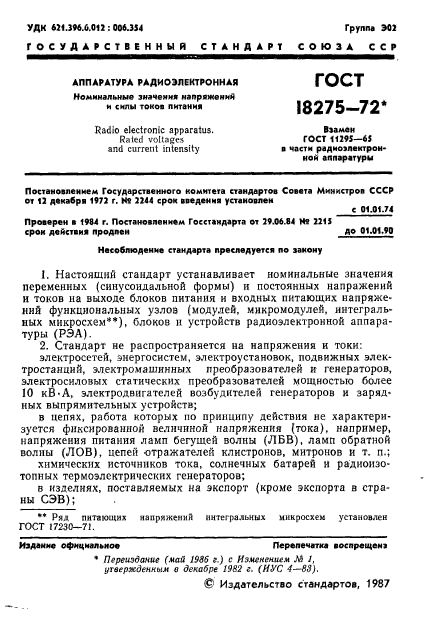

УДК 621.296.6.012 : 006.354    Групп¹    302

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТУРА РАДИОЭЛЕКТРОННАЯ

ГОСТ

18275-72*

Номинальные значения нлпрвженнй и силы токов питание

Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1972 г. Н? 2244 срок введения установлен

с 01.01.74

Проверен в 1984 г. Постановлением Госстандарта от 29.06.84 Нч 2215 срок действия продлен

до 01.01.90

Несоблюдение стандарта преследуется по закону

1.    Настоящий стандарт устанавливает нохшнальные значения переменных (синусоидальной формы) и постоянных напряжений и токов на выходе блоков питания н входных питающих напряжений функциональных узлов (модулей, микромодулей, интегральных микросхем’*’*), блоков и устройств радиоэлектронной аппаратуры (РЭА).

2.    Стандарт не распространяется на напряжения и токи: электросетей, энергосистем, электроустановок, подвижных электростанций, электромашинных преобразователей и генераторов, электросиловых статических преобразователей мощностью более 10 кВ-А, электродвигателей возбудителей генераторов и зарядных выпрямительных устройств;

в цепях, работа которых по принципу действия не характеризуется фиксированной величиной напряжения (тока), например, напряжения питания ламп бегущей волны (ЛБВ), ламп обратной волны (ЛОВ), цепей отражателей клистронов, мнтронов и т. п.;

химических источников тока, солнечных батарей и радноизо-топных термоэлектрических генераторов;

в изделиях, поставляемых на экспорт (кроме экспорта в страны СЭВ);

** Ряд литаккних напряжений интегральных микросхем установлен ГОСТ 17230-71.

1

Переиздание (май 1936 г.) с Изменением Л» 1, утвержденным о декабре 1982 г. (ИУС 4—83).

© Издательство стандартов, 1987

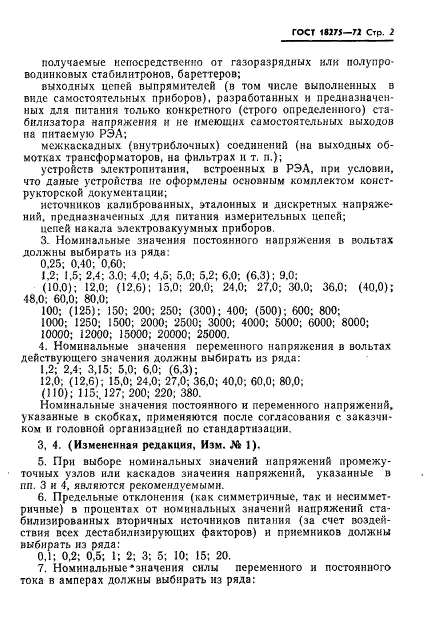

ГОСТ tnrs—n Стр. 2

получаемые непосредственно от газоразрядных или полупроводниковых стабилитронов, бареттеров;

выходных цепей выпрямителей (в том числе выполненных в виде самостоятельных приборов), разработанных н предназначенных для питания только конкретного (строго определенного) стабилизатора напряжения и не имеющих самостоятельных выходов на питаемую РЭА;

межкаскадных (внутрнблочных) соединений (на выходных обмотках трансформаторов, на фильтрах и т. п.);

устройств электропитания, встроенных в РЭА, при условии, что даные устройства не оформлены основным комплектом конструкторской документации;

источников калиброванных, эталонных и дискретных напряжений, предназначенных для питания измерительных цепей;

цепей накала электровакуумных приборов.

3.    Номинальные значения постоянного напряжения в вольтах должны выбирать из ряда:

0,25; 0,40; 0,60;

1,2; 1,5; 2.4; 3.0; 4.0; 4.5; 5.0; 5,2; 6.0; (6.3); 9.0;

(10.0); 12,0; (12.6); 15.0; 20.0; 24,0; 27,0; 30.0; 36,0; (40,0); 18.0; 60,0; 80.0;

100; (125); 150; 200; 250; (300); 400; (500); 600; 800;

1000; 1250; 1500; 2000; 2500; 3000; 4000; 5000; 6000; 8000;

10000; 12000; 15000; 20000; 25000.

4.    Номинальные значения переменного напряжения в вольтах действующего значения должны выбирать нз ряда:

1,2; 2,4; 3,15; 5,0; 6,0; (6.3);

12.0; (12,6); 15,0; 24.0; 27,0; 36.0; 40,0; 60.0; 80,0;

(110); 115;. 127; 200; 220; 380.

Номинальные значения постоянного и переменного напряжений, указанные в скобках, применяются после согласования с заказчиком и головной организацией по стандартизации.

3, 4. (Измененная редакция, Изм. «Nfe ]).

5.    При выборе номинальных значений напряжений промежуточных узлов или каскадов значения напряжений, указанные в пп. 3 и 4, являются рекомендуемыми.

6.    Предельные отклонения (как симметричные, так и несимметричные) в процентах от номинальных значений напряжений стабилизированных вторичных источников питания (за счет воздействия всех дестабилизирующих факторов) и приемников должны выбирать нз ряда:

0.1; 0,2; 0.5; 1; 2; 3; 5; 10; 15; 20.

7.    Номинальные‘значения силы переменного и постоянного тока в амперах должны выбирать из ряда:

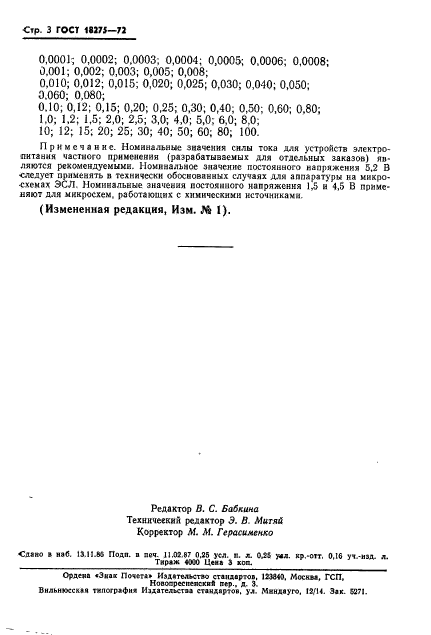

Стр. 3 ГОСТ 1*275—72

0,0001-, 0,0002; 0,0003; 0,0004; 0,0005; 0,0006; 0,0008;

0.001; 0,002; 0,003; 0,005; 0.008;

0.010; 0,012; 0,015; 0,020; 0,025; 0,030; 0,040; 0,050;

0 060″ 0 080′

0.10; 0,12; 0,’l5; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0.80;

1.0; 1.2; 1.5; 2,0; 2,5; 3,0; 4,0; 5,0; 6.0; 8.0;

10; 12; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Примечание. Номинальные значения силы тока для устройств электропитания частного применения (разрабатываемых для отдельных заказов) являются рекомендуемыми. Номинальное значение постоянного напряжения 5.2 В следует применять п технически обоснованных случаях для аппаратуры на микросхемах ЭСЛ. Номинальные значения постоянного напряжения 1,5 и 4,5 В применяю? для микросхем, работающих с химическими источниками.

(Измененная редакция, Изм. St 1).
