Тара транспортная наполненная. Обозначение частей для испытания
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
ГОСТ 18106-72
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТАРА ТРАНСПОРТНАЯ НАПОЛНЕННАЯ
ОБОЗНАЧЕНИЕ ЧАСТЕЙ ДЛЯ ИСПЫТАНИЯ
Издание официальное
.-Л Москва
Стандяртинформ
УДК 621.798.1:003.62:006.354 Группа Д00
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТАРА ТРАНСПОРТНАЯ НАПОЛНЕННАЯ Обозначение частей дня исныгания
ГОСТ
Filled transport container. 18106_72
Designation of testing components
MKC 01.075 55.180.40 ОКСТУ 0079
Дата введения 01.01.74
Настоящий стандарт устанавливает порядок условного обозначения частей транспортной наполненной тары: поверхностей (стенок), ребер и утло» при испытаниях.
(Измененная редакция, Изм. № 2).
I. ТАРА В ФОРМЕ ПАРАЛЛЕЛЕПИПЕДА

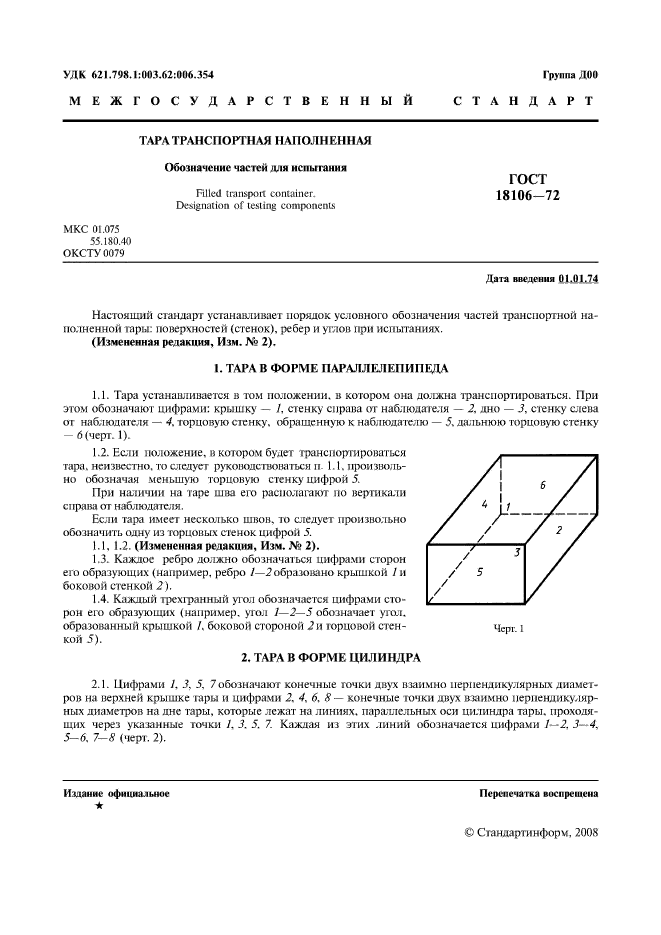

1.1. Тара устанавливается в том положении, в котором она должна транспортироваться. При этом обозначают цифрами: крышку — /, стенку справа от наблюдателя — 2, дно — 3, стенку слева or наблюдателя — 4. торцовую стснку. обращенную к наблюдателю — 5. дальнюю торцовую стенку — 6 (черт. 1).
1.2. Если положение, в котором будет транспортироваться тара, неизвестно, то следует руководствоваться и. 1.1. произвольно обозначая меньшую торцовую стснку цифрой 5.
При наличии на таре шва его располагают по вертикали справ;» от наблюдателя.
Если тара имеет несколько швов, то следует произвольно обозначить одну из торцовых стенок цифрой 5.
1.1. 1.2. (Измененная редакция, Изм. № 2).
1.3. Каждое ребро должно обозначат ься цифрами сторон его образующих (например, ребро 1—2образовано крышкой I и боковой стенкой 2).
1.4. Каждый трехфанный угол обозначается цифрами сто
рон его образующих (например, угол 1—2—5 обозначает угол, образованный крышкой /. боковой ст ороной 2и торцовой стен- черг i
кой 5).
2. ТАРА В ФОРМЕ ЦИЛИНДРА
2.1. Цифрами /. 3, 5, 7 обозначают конечные точки двух взаимно перпендикулярных диаметров на верхней крышке тары и цифрами 2. 4, 6. 8— конечные точки двух взаимно перпендикулярных диаметров на дне тары, которые лежат на линиях, параллельных оси цилиндра тары, проходящих через указанные точки /. 3. 5. 7. Каждая из этих линий обозначается цифрами 1—2. 3—4, 5—6, 7—8 (черт. 2).
Издание официальное ★
Перепечатка воспрещена
£5 Стандартинформ. 2008
С. 2 ГОСТ 18106-72
Крышкой цилиндрической тары считается торцовая поверхность, через которую происходит наполнение содержимым.
2.2. Если в конструкции тары один или более швов, лежащих на линиях, параллелен оси цилиндра тары, то один из этих швов должен занимать положение 5 6.
|
|
2 В Черт. 2 |
2.1, 2.2. (Измененная редакция, Изм. № 2).
2.3. Если невозможно отличить дно от крышки цилиндрической тары, то следует руководствоваться и. 2.1. произвольно обозначая одну торцовую поверхность, как крышку.
3. МЕШКИ

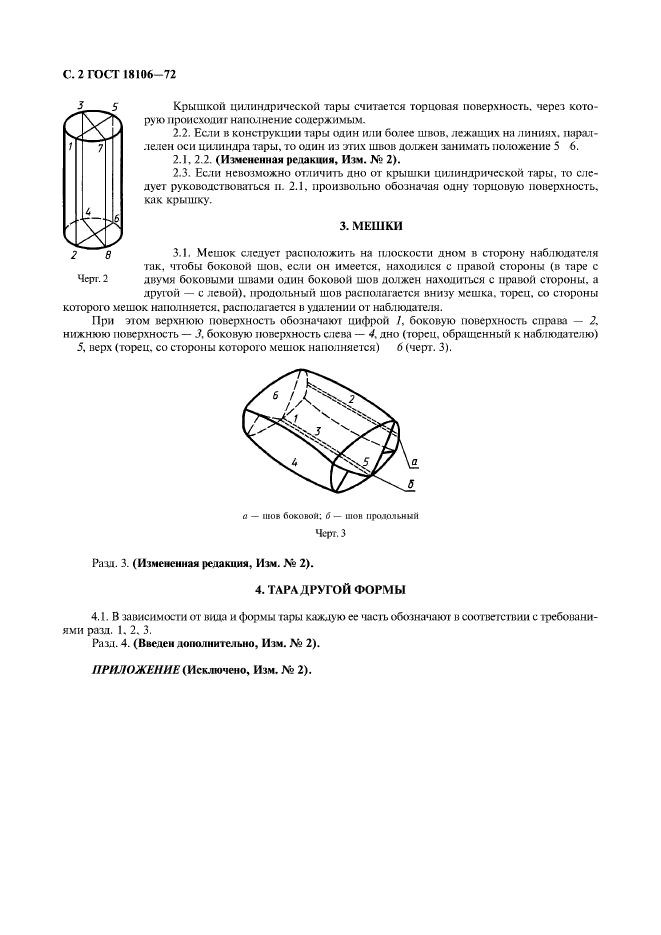

3.1. Мешок следует расположить на плоскости дном в сторону наблюдателя так. чтобы боковой шов. если он имеется, находился с правой стороны (в таре с двумя боковыми швами один боковой шов должен находиться с правой стороны, а другой — с левой), продольный шов располагается внизу мешка, торец, со стороны
которого мешок наполняется, располагается в удалении от наблюдателя.
При этом верхнюю поверхность обозначают цифрой /, боковую поверхность справа — 2. нижнюю поверхность — J, боковую поверхность слева — 4, дно (торец, обращенный к наблюдателю) 5, верх (торец, со стороны которого мешок наполняется) 6 (черт. 3).
|
|
а — шов боковой: 6 — шов продольный Черт. 3 |
Разд. 3. (Измененная редакция, Изм. № 2).
4. ТАРА ДРУГОЙ ФОРМЫ
4.1. В зависимости от вида и формы тары каждую ее част ь обозначают в соот ветствии с требованиями разд. 1. 2. 3.
Разд. 4. (Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ {Исключено, Изм. JV? 2).
ГОСТ 18106-72 С.З

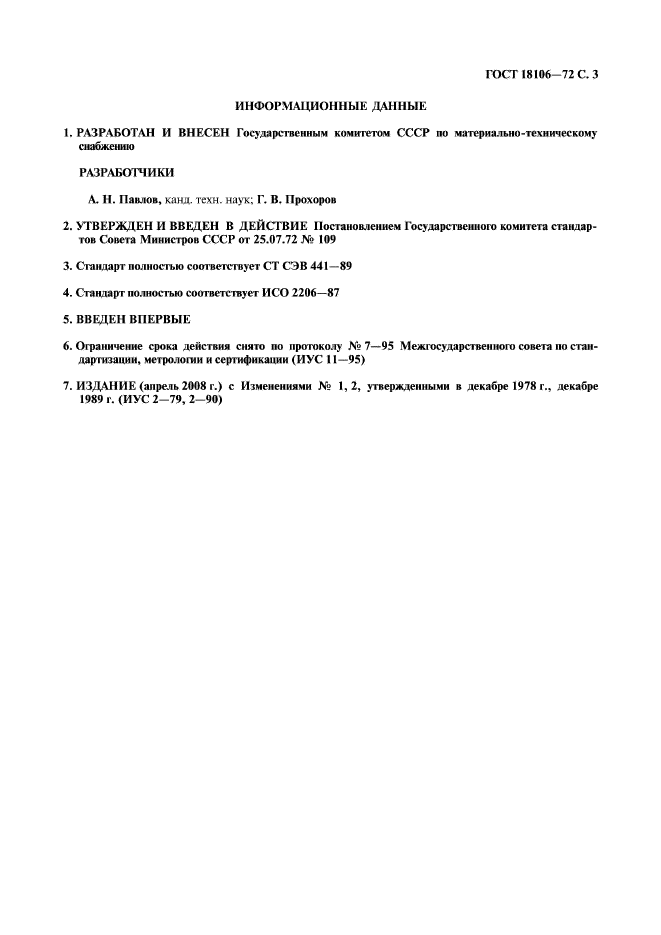

И НФОРМАЦИОН Н Ы К ДАН Н Ы Е
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по материально-техническому снабжению
РАЗРАБОТЧИКИ
А. 11. Наклон, канд. техн. наук; Г. В. Прохоров
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТ ВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 25.07.72 № 109
3. Стандарт полностью соответствует СТ СЭВ 441—89
4. Стандарт полностью соответствует ИСО 2206—87
5. ВВЕДЕН ВПЕРВЫЕ
6. Ограничение срока действия снято по протоколу № 7—95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11—95)
7. ИЗДАНИЕ (апрель 2008 г.) с Изменениями № 1,2, утвержденными в декабре 1978 г.. декабре 1989 г. (ИУС 2-79, 2-90)
ГОСТ 18106-72 С. 3
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР но материально-техническому снабжению
РАЗРАБОТЧИКИ
А. Н. Наилов, канд. техн. наук; Г. В. Прохоров
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 25.07.72 № 109
3. Стандарт полностью соответствует СТ СЭВ 441—89
4. Стандарт полностью соответствует ИСО 2206—87
5. ВВЕДЕН ВПЕРВЫЕ
6. Ограничение срока действия снято по протоколу № 7—95 Межгосударственного Совета по стандартизации. метрологии и сертификации (ИУС 11—95)
7. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, утвержденными в декабре 1978 г., декабре 1989 г. (ИУС 2-79, 2-90)
5
1-2-232?
