ГОСТ 17818.4-90

Графит. Метод определения зольности

Заменяет

Страница 1

Страница 2

Страница 3

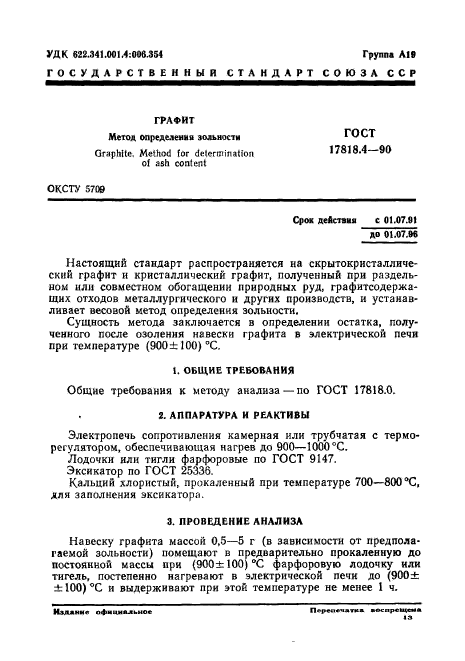

УДК 622.341.001.4:008.354    Групп*    Al9

ГОСУДАРСТВ ЕИНЫН СТА НДАРТ СОЮЗА ССР

ГРАФИТ

ГОСТ

17818.4-90

Метод определенна зольности

Graphite. Method for determination of ash content

ОКСТУ 5700

Срок действии с 01.07.91 до 01.07.96

Настоящий стандарт распространяется ка скрытокристаллический графит и кристаллический графит, полученный при раздельном или совместном обогащении природных руд, графитсодержа-щнх отходов металлургического и других производств, и устанавливает весовой метод определения зольности.

Сущность метода заключается в определении остатка, полученного после озолення навески графита в электрической печи при температуре (900±100)°С.

1. ОБЩИЕ ТРЕБОВАНИЯ

Общие требования к методу анализа— по ГОСТ 17818.0.

2. АППАРАТУРА И РЕАКТИВЫ

Электропечь сопротивления камерная или трубчатая с терморегулятором, обеспечивающая нагрев до 900—1000°С.

Лодочки или тигли фарфоровые по ГОСТ 9147.

Эксикатор по ГОСТ 25336.

Кальций хлористый, прокаленный при температуре 700—800 °С, для заполнения эксикатора.

3. ПРОВЕДЕНИЕ АНАЛИЗА

Навеску графита массой 0,5—5 г (в зависимости от предполагаемой зольности) помещают в предварительно прокаленную до постоянной кассы при (QOOilOOpC фарфоровую лодочку или тигель, постепенно нагревают в электрической печи до (900± ±100)°С и выдерживают при этой температуре не менее 1 ч.

воспроцсма

1Э

Нзмнки пфицидльмое

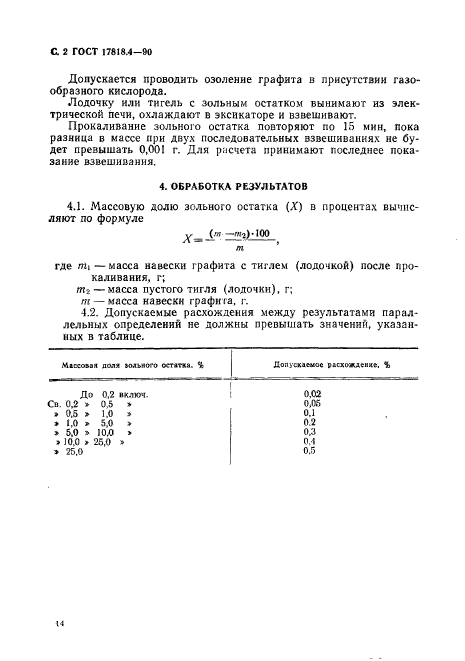

С. 2 ГОСТ 17818.4-90

Допускается проводить озоление графита в присутствии газообразного кислорода.

Лодочку или тигель с зольным остатком вынимают из электрической печи, охлаждают в эксикаторе н взвешивают.

Прокаливание зольною остатка повторяют по 15 мин, пока разница в массе при двух последовательных взвешиваниях не будет превышать 0,001 г. Для р и счета принимают последнее показание взвешивания.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Массовую долю зольного остатка (X) d процентах вычисляют по формуле

т

где т\ — масса навески графита с тиглем (лодочкой) после прокаливания, г; т₂ — масса пустого тигля (лодочки), г; т — масса навески графита, г.

4.2. Допускаемые расхождения между результатами параллельных определений не должны превышать значений, указанных в таблице.

14

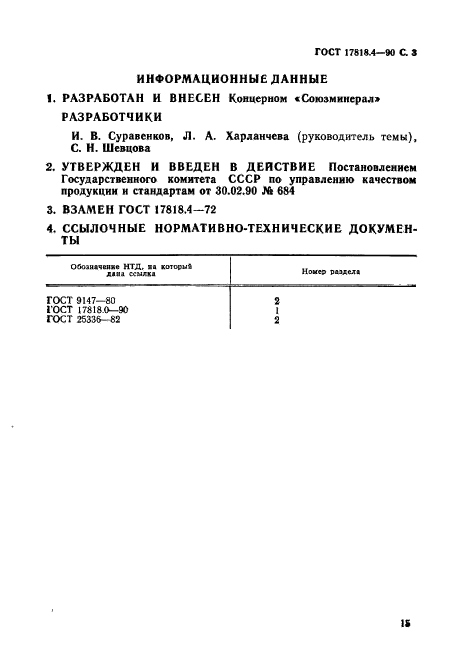

ГОСТ 17818.4-90 С 3

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Концерном «Союзминерал»

РАЗРАБОТЧИКИ

И. В. Суравенков, J1. А. Харданчева (руководитель темы), С. Н. Шевцова

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.02.90 № 684

3.    ВЗАМЕН ГОСТ 17818.4-72

4.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

1S
