ГОСТ 17818.3-90

Графит. Метод определения выхода летучих веществ

Заменяет

Страница 1

Страница 2

Страница 3

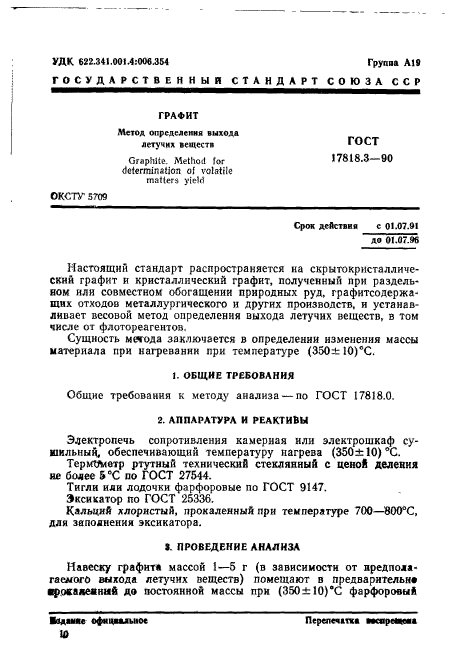

УДК 622.341.001.4:006.354    Группа    ЛЮ

Г О С УДА РСТВЕННЫИ СТАНДАРТ СОЮЗА ССР

ГРАФИТ

Метод определения выхода летучих веществ

ГОСТ

17818.3-90

Graphite. Method for determination of volatile matters yield

OKCTV 5709

Срок действия с 01.07.91

до 01.07.96

Настоящий стандарт распространяется на скрытокристалличе-скнй графит и кристаллический графит, полученный при раздельном или совместном обогащении природных руд, графитсодержащих отходов металлургического и других производств, и устанавливает весовой метод определения выхода летучих веществ, в том числе от флотореагентов.

Сущность м ягод а заключается в определении изменения массы материала при нагревании при температуре (350± Ю)°С.

1. ОБЩИЕ ТРЕБОВАНИЯ

Общие требования к методу анализа —по ГОСТ 17818.0.

2. АППАРАТУРА И РЕАКТИВЫ

Электропечь сопротивления камерная или элсктрошкаф сушильный, обеспечивающий температуру нагрева (350±10)°С.

TepMtfMeTp ртутный технический стеклянный с ценой деления не более 5^вС по ГОСТ 27544.

Тигли иди лодочки фарфоровые по ГОСТ 9147.

Эксикатор по ГОСТ ’25336.

Кальций хлористый, прокаленный при температуре 700—800°С, для заполнения эксикатора.

$. ПРОВЕДЕНИЕ АНАЛИЗА

Навеску графите массой 1—5 г (в зависимости от предполагаемого выхода летучих веществ) помещают в предварительна ■ровалеяний до постоянной массы при (350±10)*С фарфоровый

■одами офмншьнос Ш

Перепечатав меяроцеаа

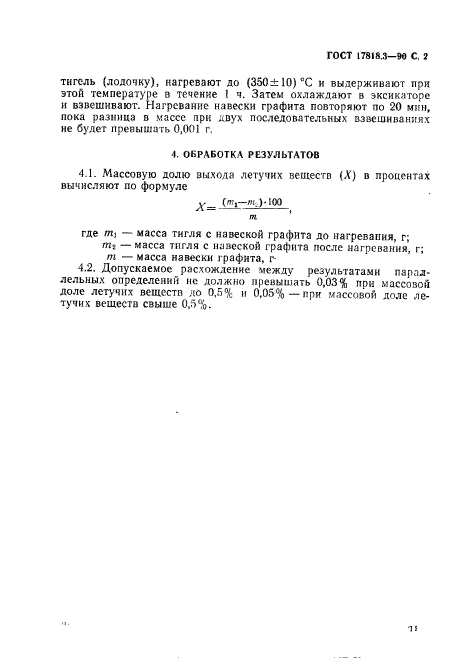

ГОСТ 17818.3-90 С. Ч

тигель (лодочку), нагревают до (350±10)°С и выдерживают при этой температуре в течение I ч. Затем охлаждают в эксикаторе и взвешивают. Нагревание навески графита повторяют по 20 мин, пока разница в массе при двух последовательных взвешиваниях не будет превышать 0,001 г.

4. ОЬРАБОТКЛ РЕЗУЛЬТАТОВ

4.1.    Массовую долю выхода летучих веществ (Л) в процентах вычисляют по формуле

у_ (т,—от )• 100 п

где т, — масса тигля с навеской графита до нагревания, г; т_} — масса тигля с навеской графита после нагревания, г; т — масса навески графита, г

4.2.    Допускаемое расхождение между результатами параллельных определений не должно превышать 0,03% при массовой доле летучих веществ до 0.5% и 0,05%— при массовой доле летучих веществ свыше 0,5%.

п.

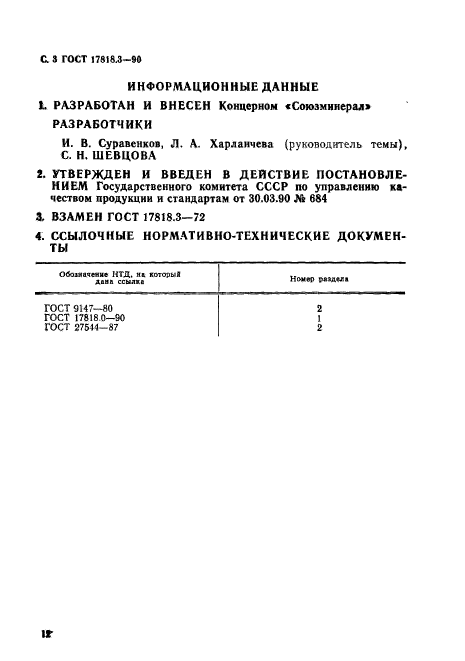

С. S ГОСТ 17818Д-М

ИНФОРМАЦИОННЫЕ ДАННЫЕ

L РАЗРАБОТАН И ВНЕСЕН Концерном «Союзмннерал»

РАЗРАБОТЧИКИ

И. В. Суравснков, Л. А. Харланчева (руководитель темы), С. Н. ШЕВЦОВА

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 684

3.    ВЗАМЕН ГОСТ 17818.3-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

IГ
