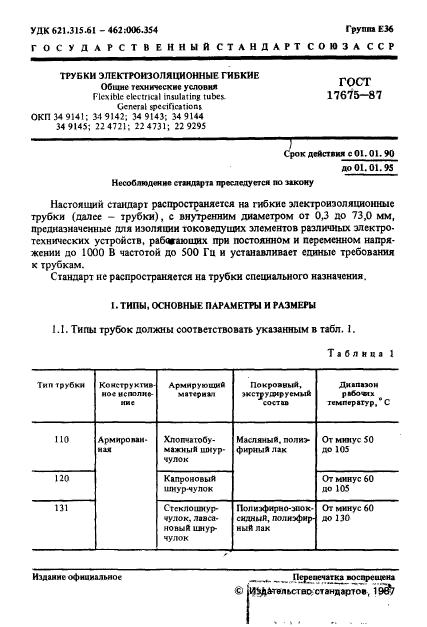

Н (/соблюдем ип стандарта проел еду стси по закону
Настоящий стандарт распространяется на гибкие электроизоляционные трубки (далее — трубки), с внутренним диаметром от 0,3 до 73,0 мм, предназначенные для изоляции токоведуших элементов различных электротехнических устройств, работающих при постоянном и переменном напряжении до 1000 В частотой до 500 Ги и устанавливает единые требования к трубкам.
Стандарт не распространяется на трубки специалыюго назначения.
I. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

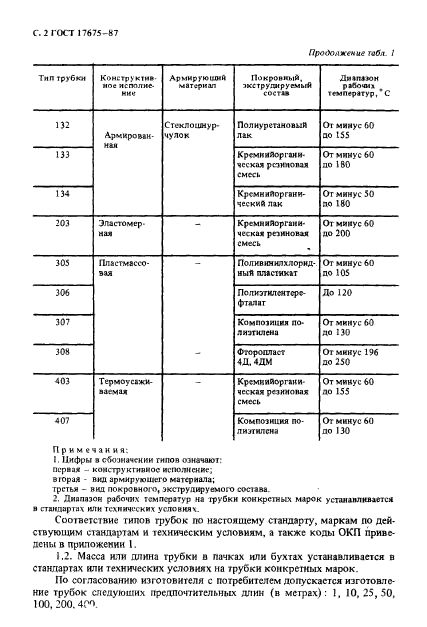

1.1. Типы Трубок должны соответствовать указанным в табл. 1.

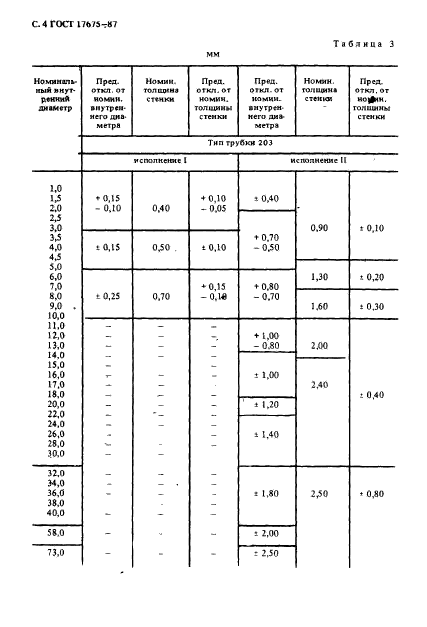

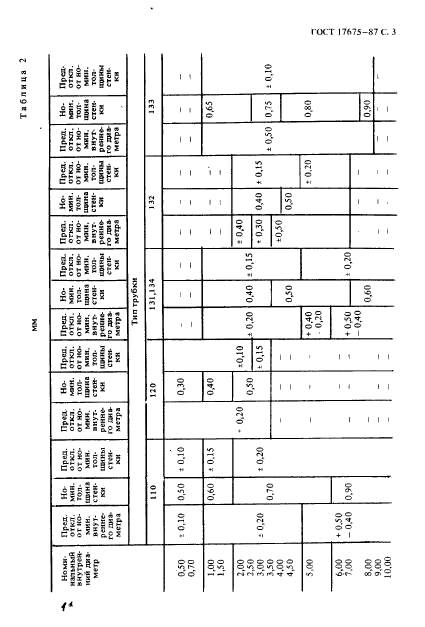

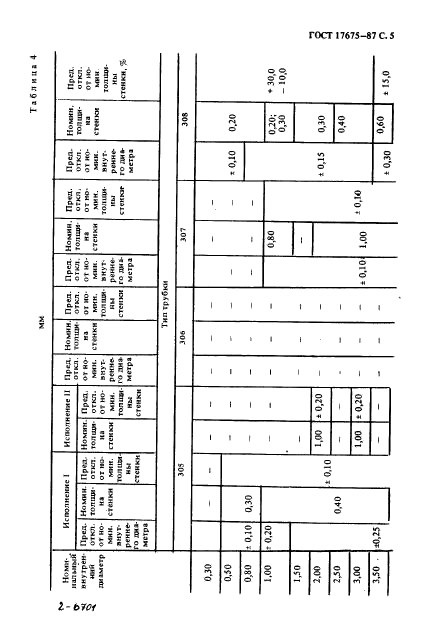

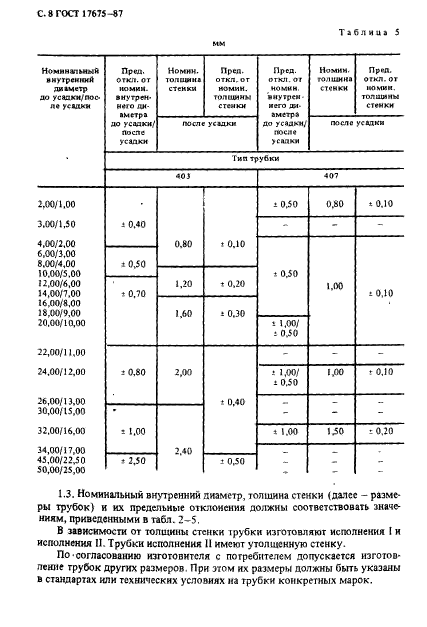

1.3. Номинальный внутренний диаметр, толщина стенки (далее — размеры трубок) и их предельные отклонения должны соответствовать значениям, приведенными в табл. 2-5.
В зависимости от толщины стенки трубки изготовляют исполнения I и исполнения II. Трубки исполнения 11 имеют утолщенную стенку.
По согласованию изготовителя с потребителем допускается изготовление трубок других размеров. При этом их размеры должны быть указаны в стандартах или технических условиях на трубки копкрегных марок.
ГОСТ 17675-87 С. 9

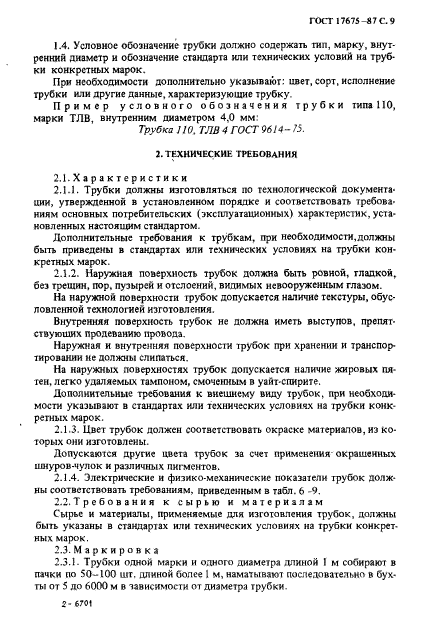

1.4. Условное обозначение трубки должно содержал, гни, марку, внутренний диаметр и обозначение стандарта или технических условий на трубки конкретных марок.
При необходимости дополнительно указывают: цвет, сорт, исполнение трубки или другие данные, характеризующие трубку.
Пример условного обозначения трубки типа ПО, марки ТЛВ, внутренним диаметром 4,0 мм:
Трубка 110. ТЛВ 4 ГОСТ 9614- /5.
2. ТЕХНИЧЕСКИ ТРЕБОВАНИЯ
2.1.Характеристики
2.1.1. Трубки должны изготовляться но технологической документации, утвержденной в установленном порядке и соответствовать требованиям основных потребительских (эксплуатационных) характеристик, установленных настоящим стандартом.
Дополнительные требования к трубкам, при необходимости,должны быть приведены в стандартах или технических условиях на трубки конкретных марок.
2.1.2. Наружная поверхность трубок должна быть ровной, гладкой, без трещин, пор. пузырей и отслоений, видимых невооруженным глазом.
На наружной поверхности трубок допускается наличие текстуры, обусловленной технологией изготовления.
Внутренняя поверхность трубок не должна иметь выступов, препятствующих продеванию провода.
Наружная и внутренняя поверхносги трубок при хранении и транспортировании не должны слипаться.
На наружных поверхностях трубок допускается наличие жировых пятен. легко удаляемых тампоном. смочеш!ым в уайг-спирите.
Дополнительные требования к внешнему виду трубок, при необходимости указывают в стандартах или технических условиях на трубки конкретных марок.
2.1.3. Цвет трубок должен соответствовать окраске материалов, из которых они изготовлены.
Допускаются другие цвета трубок за счет применения окрашенных шнуров-чулок и различных пигментов.
2.1.4. Электрические и физико-механические показатели трубок должны соответствовать требованиям, приведенным в табл. 6 -9.
2.2.Требования к сырью и материалам
Сырье и материалы, применяемые для изготовления трубок, должны быть указаны в стандартах или технических условиях на трубки конкретных марок.
2.3. Маркировка
2.3.1. Трубки одной марки и одного диаметра длиной I м собираюг в пачки по 50-100 шт. длиной Оолсе 1 м, наматывают последовательно в бухты от 5 до 6000 м в зависимости от диаметра трубки.
2-67 0t

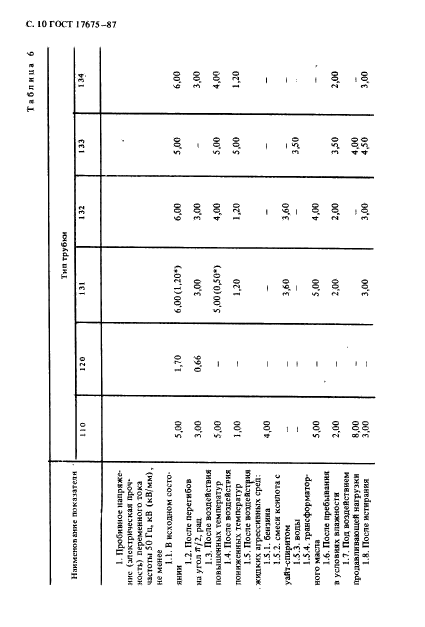

Таблица 6
MtHf ПОК?! 1 1ТГ1Н
Тип трубки
1 lilriiVlLinlll A/lllV IllylVU \.ЧП
по
120
131
132
133
134
1. Пробнниое напряжение (алектрическая прО\‘ нос п.) переменно! о гока часто 1ы 50 Ги. кВ (кВ/мм), не менее
1.1. В неходком СОСТОЯНИИ
5.00
1.70
6,00(1,20*)
6.00
•
5.00
6.00
1.2. После перегибов на угол Я/2» рал
3,00
0.66
3.00
3.00
3.00
1.3. После воздействия повышенных температур
5.00
тт
5,00(0,50*)
4,00
5.00
4,00
1 4. После воздействия пониженных температур
1.00
1.20
1.20
5.00
1,20
1.5. После воздействия жидких агрессивных сред: 1.5.1. бешина
4,00
1.5.2. смеси ксилопс уаЯт-с пиритом
3.60
3.60
—
1.5.3. воды
—
—
—
—
3,50
••
1.5.4. трансформаторного млела
5,00
_
5.00
4.00
. %
1.6. После пребывания п условиях влажности
2.00
2.00
2,00
3,50
2,00
1.7. Под воздействием пролавливающей нагрузки
8.00
W
4.00
..
1.8. После истирания
3.00
—
3.00
3.00
4.50
3.00

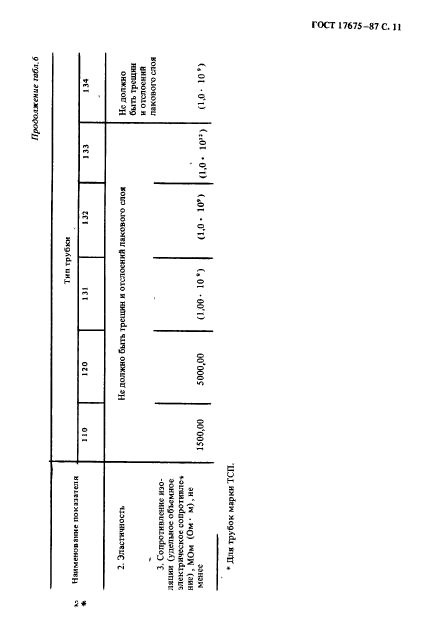

С. 10 ГОСТ 17675-87
ПрснУолжемие 106.1.6
И:«имем*>о ainie показателя
Тип трубки
110
120
131
132
133
134
2. Эластичность
3. Сопротивление иэо-.1яиии (удельное объемно? алектричсскос сопротитле* нис), МОм (Ом • м), не МСНСС
1500,00
Не должно быть 5000.00
грешин и о тел оси (1.00- 10 •)
КЯ Л«КОВО!Ч> слоя (1,0- \0′)
(1.0 • 10й)
Не должно быть трешки и отслоения лакового слоя
(1,0- 10»)
• Для трубок марки ТСП.
С 12 ГОСТ 17675 -87
Таблица 7
Наименование показателя
Тип трубки
J0J
ясполиекмеI
исполнен** II
1. Испытательное напряже
ние переменного тока частоты
50 Ги, кВ. не м««е*
1.1. В ИСХОДНОМ СОСТОЯНИИ
4.0
6,0
1.2. После воздействия по
вышенных температур
3.0
4.0
1.3- После воздействия по
ниженных температур
3.0
4,5
1.4. После воздействия жид
ких агрессивных сред:
1.4.1. воды
3.0
4.0
1.4.2. ксилола
1.0
2.0
1.5. Под воздействие* про
давливавшей нагрузки
—
4.0
2. Разрушающее напряженке
при растяжении, МПа (кгс/см 1),
не менее
4.5(46)
4.0(40.0)
3. Относительное удлинение
при разрыве. %. не менее
300
300
4. Сопротивление изоляции,
МОм, не меиее
1.0- 10‘
—

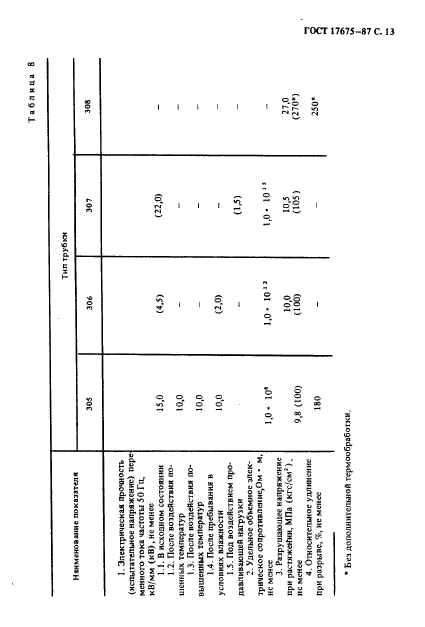

Таблица 8
Нмм#нйвмп1с показателя
Тип трубки
305
306
307
зов
J Электрическая прочность (испита тел иное напряжение) пере мен но го тока частоты 50 Гц, кВ/мм (кВ), не менее
1.1. В исходном состоянии
15,0
(4,5)
(22.0)
1.2. После воздействия по« шейных температур
10,0
1.3. После вотдейовкя повышенных температур
10,0
_
1.4. После пребывания в условиях влажности
10,0
(2.0)
_
1.5. Под воздействием про-давливакидей нагрузки
2. Удельное объемное электрическое солротишление.Ом • м. не менее
1.0 • 10*
1.0* 10*»
(U) 1,0* ю1*
—
3. Разрушающе* напряжение при растяже^ии. МПа (кгс/см*). не менее
9,8 (100)
10,0
(100)
10.5
(105)
27.0
(270*)
4. Относительное у длин сине при разрыве. %, не менее
