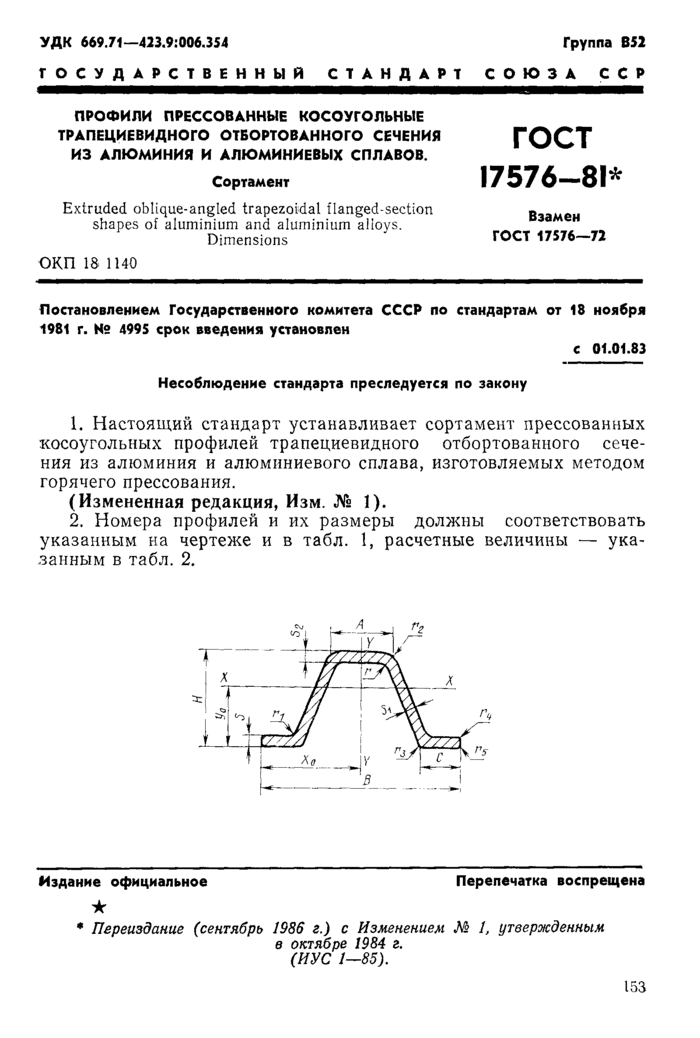

УДК 669.71—423.9:006.354 Группа В52

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПРЕССОВАННЫЕ КОСОУГОЛЬНЫЕ ТРАПЕЦИЕВИДНОГО ОТБОРТОВАННОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ.

Сортамент

Extruded oblique-angled trapezoidal flanged-section shapes of aluminium and aluminium alloys. Dimensions

ГОСТ

17576-81*

Взамен ГОСТ 17576-72

ОКП 18» 1140

Постановлением Государственного комитета СССР по стандартам от 18 ноября 1981 г. № 4995 срок введения установлен

с 01.01.83

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт устанавливает сортамент прессованных косоугольных профилей трапециевидного отбортованного сечения из алюминия и алюминиевого сплава, изготовляемых методом горячего прессования.

(Измененная редакция, Изм. № 1).

2. Номера профилей и их размеры должны соответствовать указанным на чертеже и в табл. 1, расчетные величины — указанным в табл. 2.

Издание официальное Перепечатка воспрещена

★

* Переиздание (сентябрь 1986 г.) с Изменением М 1, утвержденным в октябре 1984 г.

(МУС 1—85).

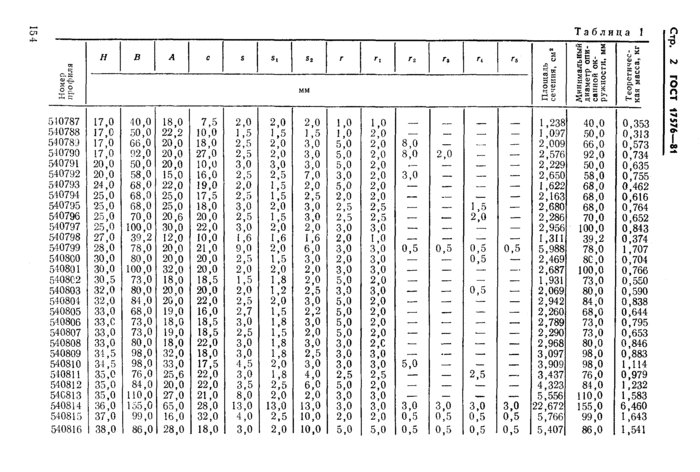

£ Таблица 1

Номер профиля	И	В	А	с	S	Si	S₂	Г	Гг	Гг	Г 3	п	Гь	Площадь сечения, см²	Минимальный диаметр описанной окружности, мм	Теоретическая масса, кг
Номер профиля	мм													Площадь сечения, см²	Минимальный диаметр описанной окружности, мм	Теоретическая масса, кг
540787	17,0	40,0	18,0	7,5	2,0	2,0	2,0	1,0	1,0					1,238	40,0	0,353
540788	17,0	50,0	22,2	10,0	1,5	1,5	1,5	1,0	2,0	—	—	—	—	1 ,097	50,0	0,313
540789	17,0	66,0	20,0	18,0	2,5	2,0	3,0	5,0	2,0	8,0	—		—	2,009	66,0	0,573
540790	17,0	92,0	20,0	27,0	2,5	2,0	3,0	5,0	2,0	8,0	2,0	_	_	2,576	92,0	0,734
540791	20,0	50,0	20,0	10,0	3,0	3,0	3,0	5,0	2,0		—	—	—	2,229	50,0	0,635
540792	20,0	58,0	15,0	16,0	2,5	2,5	7,0	3,0	2,0	3,0	—	—	—	2,650	58,0	0,755
540793	24,0	68,0	22,0	19,0	2,0	1,5	2,0	5,0	2,0	—	—	—	—	1,622	68,0	0,462
540794	25,0	68,0	25,0	17,5	2,5	1,5	2,5	2,0	2,0	—	__	_	—	2,163	68,0	0,616
540795	25,0	68,0	25,0	18,0	3,0	2,0	3,0	2,5	2,5	.—	—	1,5	—	2,680	68,0	0,764
540796	25,0	70,0	20,6	20,0	2,5	1,5	3,0	2,5	2,5	—	.—	2,0	—	2,286	70,0	0,652
540797	25,0	100,0	30,0	22,0	3,0	2,0	2,0	3,0	3,0	—	—		—	2,956	100,0	0,843
540798	27,0	39,2	12,0	10,0	1,6	1,6	1,6	2,0	1,0	—	—	—	—	1,311	39,2	0,374
540799	28,0	78,0	20,0	21,0	9,0	2,0	6,0	3,0	з,о	0,5	0,5	0,5	0,5	5,988	78,0	1,707
540800	30,0	80,0	20,0	20,0	2,5	1,5	3,0	2,0	3,0	—	—	0,5	—	2,469	80,0	0,704
540801	30,0	100,0	32,0	20,0	2,0	2,0	2,0	3,0	3,0	—	—	— .	—	2,687	100,0	0,766
540802	30,5	73,0	18,0	18,5	1,5	1,8	2,0	5,0	2,0	—	—	—	—	1,931	73,0	0,550
540803	32,0	80,0	20,0	20,0	2,0	1,2	2,5	3,0	3,0	—	—	0,5	—	2,069	80,0	0,590
540804	32,0	84,0	20,0	22,0	2,5	2,0	3,0	5,0	2,0	—	—	—	—	2,942	84,0	0,838
540805	33,0	68,0	19,0	16,0	2,7	1,5	2,2	5,0	2,0	—	—	—	—	2,260	68,0	0,644
540806	33,С	73,0	18,0	18,5	3,0	1,8	3,0	5,0	2,0	—	—	—	—	2,789	73,0	0,795
540807	33,0	73,0	19,0	18,5	2,5	1,5	2,0	5,0	2,0	—	—		—	2,290	73,0	0,653
540808	33,0	80,0	18,0	22,0	3,0	1,8	3,0	3,0	2,С	—	—	—	—	2,968	80,0	0,846
540809	31,5	98,0	32,0	18,0	3,0	1,8	2,5	3,0	3,0	.—	—	—	—	3,097	98,0	0,883
540810	34,5	98,0	33,0	17,5	4,5	2,0	3,0	3,0	3,0	5,0	—	—	—	3,909	98,0	1,114
540811	35,0	76,0	25,6	22,0	з,о	1,8	4,0	2,5	2,5		—	2,5	—	3,437	76,0	0,979
540812	35,0	84,0	20,0	22,0	3,5	2,5	6,0	5,0	2,0	—	—		—	4,323	84,0	1,232
540813	35,0	110,0	27,0	21,0	8,0	2,0	2,0	3,0	з,о	—	—	—	—	5,556	110,0	1,583
540814	36,0	155,0	65,0	28,0	13,0	13,0	13,0	3,0	3,0	3,0	3,0	3,0	3,0	22,672	155,0	6,460
540815	37,0	99,0	16,0	32,0	4,0	2,5	10,0	2,0	2,0	0,5	0,5	0,5	0,5	5,766	99,0	1,643
540816	38,0	86,0	28,0	18,0	3,0	2,0	10,0	5,0	5,0	0,5	0,5	0,5	0,5 \|	5,407	86,0	1,541

Стр. 2 ГОСТ 17576-81

Номер

профиля

СП

4^.

со

540835

540834

540833

540832

540831

540830

540829

540828

540827

540826

540825

540824

540823

540822

540821

540820

540819

540818

540817

«о

66,0

65,0

58,0

56,0

СП

сд

50,5

50,0

49,0

47,0

45,0

сд

«о

Ф-

45-

«о

44,0

40,0

38,0

₁_

1^*4

*—*

►—

1—‘

СО

оо

-л

ф-

сд

со

сд

. о

со

СП

СО

сд

-0

сд

со

сд

од

сО

_t .

, —

, .

₍__

к—

и-.

-о

со

СО

-0

-о

сд

СП

сд

со

СД

сд

со

_ы

со

45-

сд

со

ф-

СД

сд

ои

оп

сд

от

сд

СП

сд

со

СО

со

—

сд

со

от

сд

оо

СО

■

со

_{_}__k

_г ,

СО

со

С5

—

со

ф-

сл

сд

оп

сд

!_,

СО

сд

со

СП

45-

ф-

со

СО

со

сд

со

С5

со

45-

со

СП

45-

со

сд

со

сд

от

сд

V»

‘о

СП

«сд

«о

ОП

[

СП

«сд

сл

«сд

от

сд

«сд

=с

Ьо

<Л

«сд

tO | о

о сд

СЛ

сл

45-

сд

45-

со

45-

со

—

СП

со

-0

ОО

сд

со

сл

-о

со

45-

■Ч!

-л

СП

со

сл

со

ф-

со

оо

сд

■<1

сд

ФГ

(—1.

t—■*

4-^t

1—

,—ь

О ‘

со

оо

со

-4

45-

сл

сд

со

сд

—

*—

—

ф-

—

•—

—

*—

•—

—

-0

сд

-л

-41

со

СО

со

СО

со

ф-

сд

сл

СО

со

сл

СО

СП

-0

^{1 1}

ф-

4Ф

—а

со

сд

Площадь сечения, см².

Минимальный диаметр описанной окружности, мм

Теоретическая масса, кг

£ ^-dO 18—9/SZI 1DOJ

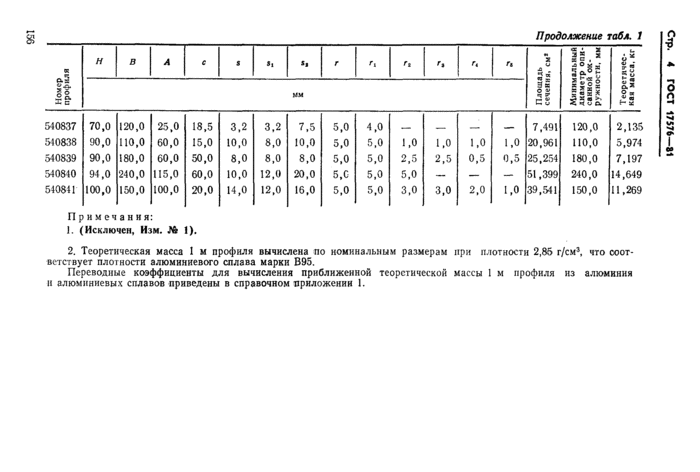

Продолжение табл. 1

к ft 11	н	в	А	с	S	Si	s*	г	Гг	г₂		Г*	п	Площадь сечения, см²	Минимальный диаметр описанной окружности, мм	Теоретическая масса, кг
к ft 11	мм													Площадь сечения, см²	Минимальный диаметр описанной окружности, мм	Теоретическая масса, кг
540837	70,0	120,0	25,0	18,5	3,2	3,2	7,5	5,0	4,0	,_-	_	—	_	7,491	120,0	2,135
540838	90,0	110,0	60,0	15,0	10,0	8,0	10,0	5,0	5,0	1,0	1,0	1,0	1,0	20,961	110,0	5,974
540839	90,0	180,0	60,0	50,0	8,0	8,0	8,0	5,0	5,0	2,5	2,5	0,5	0,5	25,254	180,0	7,197
540840	94,0	240,0	115,0	60,0	10,0	12,0	20,0	5, С	5,0	5,0	—	—	—	51,399	240,0	14,649
540841	100,0	150,0	100,0	20,0	14,0	12,0	16,0	5,0	5,0	3,0	3,0	2,0	1,0	39,541	150,0	11,269

Примечания:

1. (Исключен, Изм. № 1).

2. Теоретическая масса 1 м профиля вычислена то номинальным размерам при плотности 2,85- г/см³, что соответствует плотности алюминиевого сплава марки В95.

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в справочном приложении 1.

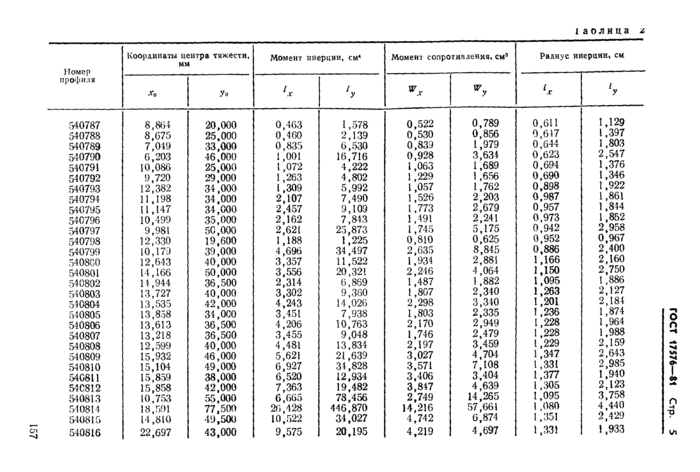

Номер профиля	Координаты центра тяжести, мм		Момент инерции, см⁴
Номер профиля	Х₀	Уо	‘х
540787	8,864	20,000	0,463	1,578
540788	8,675	25,000	0,460	2,139
540789	7,049	33,000	0,835	6,530
540790	6,203	46,000	1,001	16,716
540791	10,086	25,000	1,072	4,222
540792	9,720	29,000	1,263	4,802
540793	12,382	34,000	1,309	5,992
540794	11,198	34,000	2,107	7,490
540795	11,147	34,000	2,457	9,109
540796	10,499	35,000	2,162	7,843
540797	9,981	50,000	2,621	25,873
540798	12,330	19,600	1,188	1,225
540799	10,179	39,000	4,696	34,497
540800	12,643	40,000	3,357	11,522
540801	14,166	50,000	3,556	20,321
540802	14,944	36,500	2,314	6,869
540803	13,727	40,000	3,302	9,360
540804	13,535	42,000	4,243	14,026
540805	13,858	34,000	3,451	7,938
540806	13,613	36,500	4,206	10,763
540807	13,218	36,500	3,455	9,048
540808	12,599	40,000	4,481	13,834
540809	15,932	46,000	5,621	21,639
540810	15,104	49,000	6,927	34,828
54G811	15,859	38,000	6,520	12,934
54С812	15,858	42,000	7,363	19,482
540813	10,753	55,000	6,665	78,456
540814	18,591	77,500	26,428	446,870
540815	14,810	49,500	10,522	34,027
540816	22,697	43,000	9,575	20,195

I а оли ца z

Момент сопротивления, см^э		Радиус инерции, см
w ^W X	*7	^£х	‘у
0,522	0,789	0,611	1,129
0,530	0,856	0,617	1,397
0,839	1,979	0,644	1,803
0,928	3,634	0,623	2,547
1,063	1,689	0,694	1,376
1 ‘229	1,656	0,690	1,346
1,057	1,762	0,898	1,922
1,526	2,203	0,987	1,861
1,773	2,679	0,957	1,844
1,491	2,241	0,973	1,852
1,745	5,175	0,942	2,958
0,810	0,625	0,952	0,967
2,635	8,845	0,886	2,400
1,934	2,881	1,166	2,160
2,246	4,064	1,150	2,750
1,487	1,882	1,095	1,886
1,807	2,340	1,263	2,127
2,298	3,340	1,201	2,184
1,803	2,335	1,236	1,874
2,170	2,949	1,228	1,964
1,746	2,479	1,228	1,988
2,197	3,459	1,229	2,159
3,027	4,704	1,347	2,643
3,571	7,108	1,331	2,985
3,406	3,404	1,377	1,940
3,847	4,639	1,305	2,123
2,749	14,265	1,095	3,758
14,216	57,661	1 ,080	4,440
4,742	6,874	1,351	2,429
4,219	4,697	1,331	1,933

ГОСТ 17576-81 Стр.

сл

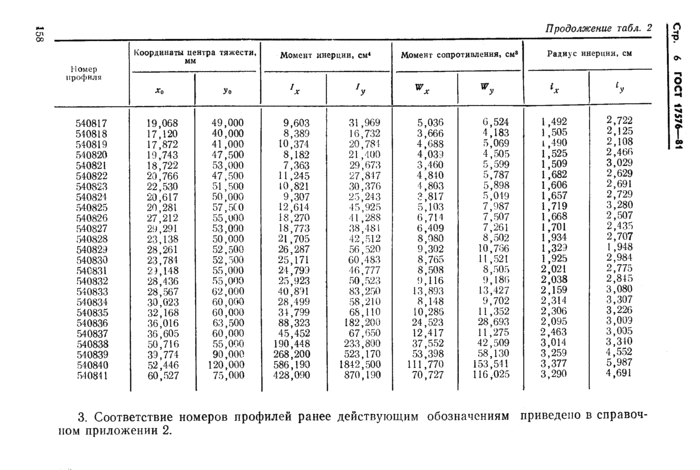

Продолжение табл. 2

Номер профиля	Координаты центра тяжести* мм		Момент инерции, см⁴		Момент сопротивления, см³		Радиус инерции, см
Номер профиля	*0	Уо	‘х	⁷У	W ^w X	W ^wy	Ч	ч
540817	19,068	49,000	9,603	31,969	5,036	6,524	1,492	2,722
540818	17,120	40,000	8,389	16,732	3,666	4,183	1 ,505	2,125
540819	17,872	41,000	10,374	20,784	4,688	5,069	1,490	2,108
540820	19,743	47,500	8,182	21 ,400	4,039	4,505	1,525	2,466
540821	18,722	53,000	7,363	29,673	3,460	5,599	1,509	3,029
540822	20,766	47,500	11,245	27,847	4,840	5,787	1,682	2,629
540823	22,530	51,500	10,821	30,376	4,803	5,898	1,606	2,691
540824	20,617	50,000	9,307	25,243	3,817	5,049	1,657	2,729
540825	20,281	57,5С 0	12,614	45,925	5,103	7,987	1,719	3,280
540826	27,212	55,000	18,270	41,288	6,714	7,507	1,668	2,507
540827	29,291	53,000	18,773	38,481	6,409	7,261	1,701	2,435
540828	23,138	50,000	21,705	42,512	8,080	8,502	1,934	2,707
540829	28,261	52,500	26,287	56,520	9,302	10,766	1,329	1,948
540830	23,784	52,500	25,171	60,483	8,765	11,521	1,925	2,984
540831	2),148	55,000	24,799	46,777	8,508	8,505	2,021	2,775
540832	28,436	55,000	25,923	50,523	9,116	9,186	2,038	2,845
540833	28,567	62,000	40,891	83,250	13,893	13,427	2,159	3,080
540834	30,023	60,000	28,499	58,210	8,148	9,702	2,314	3,307
540835	32,168	60,000	34,799	68,110	10,286	11,352	2,306	3,226
540836	36,016	63,500	88,323	182,200	24,523	28,693	2,095	3,009
540837	36,605	60,000	45,452	67,650	12,417	11,275	2,463	3,005
540838	50,716	55,000	190,448	233,800	37,552	42,509	3,014	3,340
540839	39,774	90,000	268,200	523,170	53,398	58,130	3,259	4,552
540840	52,446	120,000	586,190	1842,500	111,770	153,541	3,377	5,987
540841	60,527	75,000	428,090	870,190	70,727	116,025	3,290	4,691

3. Соответствие номеров профилей ранее действующим обозначениям приведено в справочном приложении 2.

Стр. 6 ГОСТ 17576-81

ГОСТ 17576-81 Стр. 7

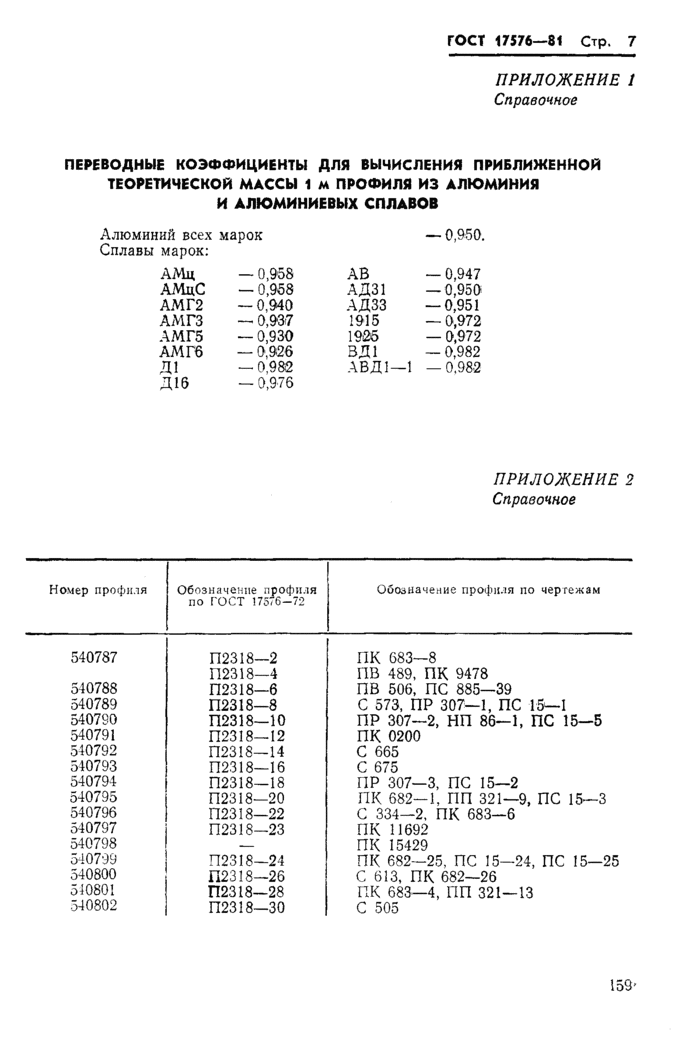

ПРИЛОЖЕНИЕ 1 Справочное

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Алюминий всех марок —0,950.

Сплавы марок:

АМц	— 0,958	АВ	— 0,947
АМцС	— 0,958	АД31	— 0,950
АМГ2	— 0,940	АДЗЗ	— 0,951
АМГЗ	—■ 0,937	1915	— 0,972
АМГ5	— 0,930	1926	— 0,972
AM Гб	— 0,926	ВД1	— 0,982
Д1	—■ 0,982	АВД1—1	— 0,982
Д16	— 0,976

ПРИЛОЖЕНИЕ 2 Справочное

Номер профиля	Обозначение профиля по ГОСТ 17576-72	Обозначение профиля по чертежам
540787	П2318—2	ПК 683—8
	П2318—4	ПВ 489, ПК 9478
540788	П2318—6	ПВ 506, ПС 885—39
540789	П2318—8	С 573, ПР 307—1, ПС 15—I
5407S0	П2318—10	ПР 307—2, НП 86—1, ПС 15—5
540791	П2318—12	ПК 0200
540792	П2318—14	С 665
540793	П2318—16	С 675
540794	П2318—18	ПР 307—3, ПС 15—2
540795	П2318—20	ПК 682—1, ПП 321—9, ПС 15—3
540796	П2318—22	С 334—2, ПК 683—6
540797	П2318—23	ПК 11692
540798	—	ПК 15429
540799	П2318—24	ПК 682—25, ПС 15—24, ПС 15—25
540800	П2318—26	С 613, ПК 682—26
540801	П2318—28	ПК 683—4, ПП 321—13
540802	П2318—30	С 505

159′

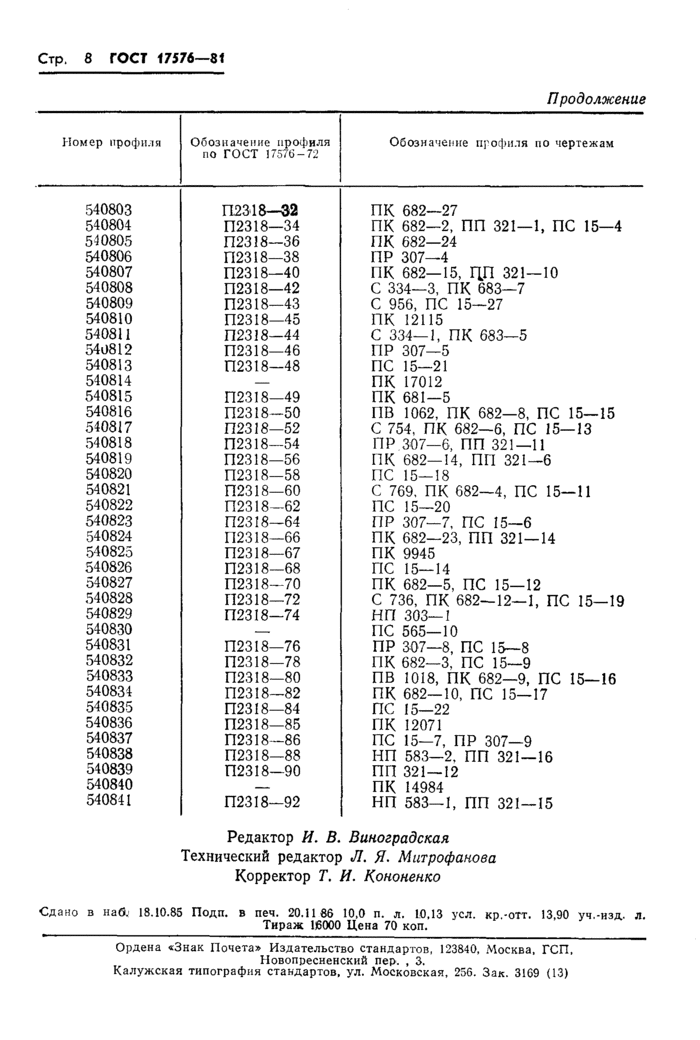

Продолжение

Номер профиля	Обозначение профиля по ГОСТ 17576-72	Обозначение профиля по чертежам
540803	П.2348—32	ПК 682—27
540804	П2318—34	ПК 682—2, ПП 321—1, ПС 15—4
540805	П2318—36	ПК 682—24
540806	П2318—38	ПР 307—4
540807	П2318—40	ПК 682—15, ЦП 321—10
540808	П2318—42	С 334—3, ПК 683—7
540809	П2318—43	С 956, ПС 15—27
540810	П2318—45	ПК 12115
540811	П2318—44	С 334—1, ПК 683—5
540812	П2318—46	ПР 307—5
540813	П2318—48	ПС 15—21
540814	_	ПК 17012
540815	П2318—49	ПК 681—5
540816	П2318—50	ПВ 1062, ПК 682—8, ПС 15—15
540817	П2318—52	С 754, ПК 682—6, ПС 15—13
