ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
КОЖА ИСКУССТВЕННАЯ МЯГКАЯ
МЕТОДЫ ИСПЫТАНИЙ
ГОСТ 17316-71 -ГОСТ 17318-71
Издание, официальное
государсшеииш комитет стандартов совет* министров ссср
Ms сна*
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
КОЖА ИСКУССТВЕННАЯ МЯГКАЯ
МЕТОДЫ ИСПЫТАНИЙ
ГОСТ 17316-71-ГОСТ 17318-71
Издание официальное
Москва 1972

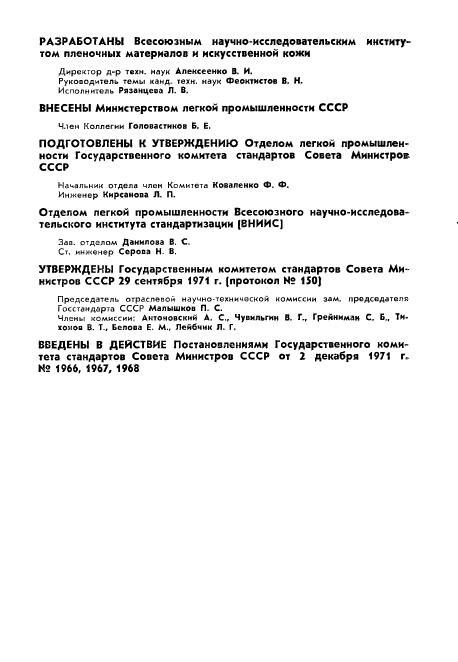

РАЗРАБОТАНЫ Всесоюзным научно-исследовательским институтом пленочных материалов и искусственной кожи
Директор д-р техн. наук Алексеенко В. И.
Руководитель темы канд. техн. наук Феоктистов В. Н.
Исполнитель Рязанцева Л. В.
ВНЕСЕНЫ Министерством легкой промышленности СССР
Член Коллегии Головастиков Б. Е,
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Отделом легкой промышленности Государственного комитета стандартов Совета Министре* СССР
Начальник отдела член Комитета Коваленко Ф. Ф.
Инженер Кирсанова Л. П.
Отделом легкой промышленности Всесоюзного научно-исследовательского института стандартизации (ВНИИС)
Зап. отделом Данилова В. С.
Ст. инженер Серова H. В.
УТВЕРЖДЕНЫ Государственным комитетом стандартов Совета Министров СССР 29 сентября 1971 г. (протокол № 150)
Председатель отраслевой научно-технической комиссии зам. председателя Госстандарта СССР Малышков П. С.
Члены комиссии: Антоновский Д. С., Чувипьгии В. Г., Грейнимаи С. Б.. Тихонов В. Т., Белова Е. М., Лейбчик Л. Г.
ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлениями Государственного комитета стандартов Совета Министров СССР от 2 декабря 1971 г. № 1966, 1967, 1968

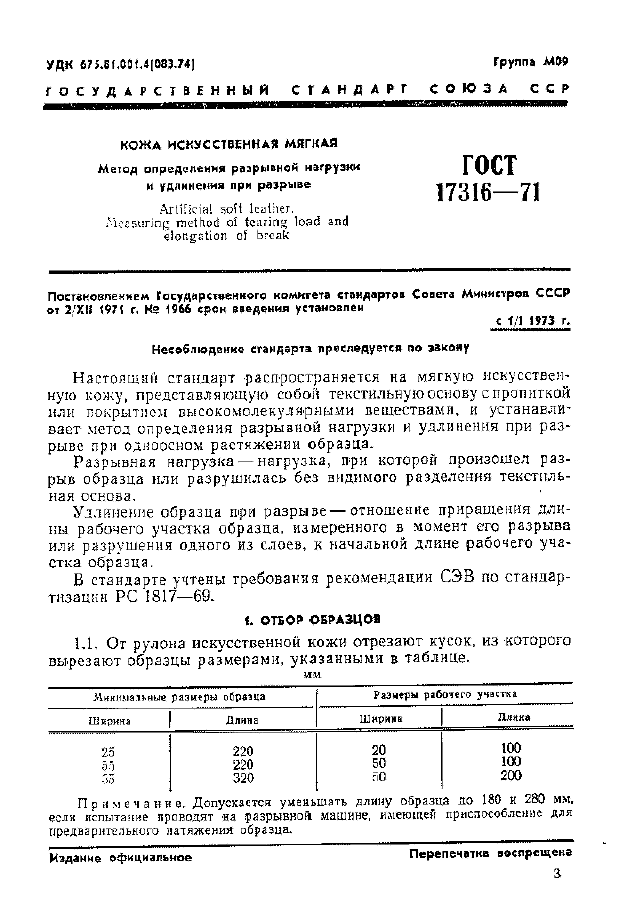

КОЖА ИСКУССТВЕННАЯ МЯГКАЯ
Метод определения разрывной нагрузки и удлинения при разрыве
ГОСТ
17316—71
Artificial soft leather.
Measuring method ol tearing load and «iongstion of break
Посг*коеле**ем Гссударо»ечкоге комигета стандартов Сонета Мини строп СССР от 2/ХИ t97f г, К® 1966 срок введения установлен
с 11 1973 г»
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на мягкую искусствен* ную кожу, представляющую собо-ft текстильную основу с пропиткой или покрытием высокомолекулярными веществами, и устанавливает метод олределения разрывной нагрузки и удлинения при раз-рыве при одноосном растяжении образца.
Разрывная нагрузка — нагрузка, при которой произошел разрыв образца или разрушилась без видимого разделения текстильная основа.
Удлинение образца щл разрызе — отношение приращения длины рабочего участка образца, измеренного в момент его разрыва или разрушения одного из слоев» к начальной длине рабочего участка образца.
Б стандарте учтены требования рекомендации СЭВ по стандартизации PC 1817—69.
f. О ТБО? ОБРАЗЦОВ
1.1. От рулона искусственной кожи отрезают кусок, из которого вы-резают образцы размерами, указанными в таблице.
|
||||||||||||||||||||
|
П р а м е ч а н в е. Допускастся уиеиьшятъ длину образца до 180 к 280 мм. еелк яспыта-ine проводят -на разрывной машине, имеющей приспособление для предварительного иатя-желия образца. |
||||||||||||||||||||
Перепечатки воспрещена
Издание официальное
3

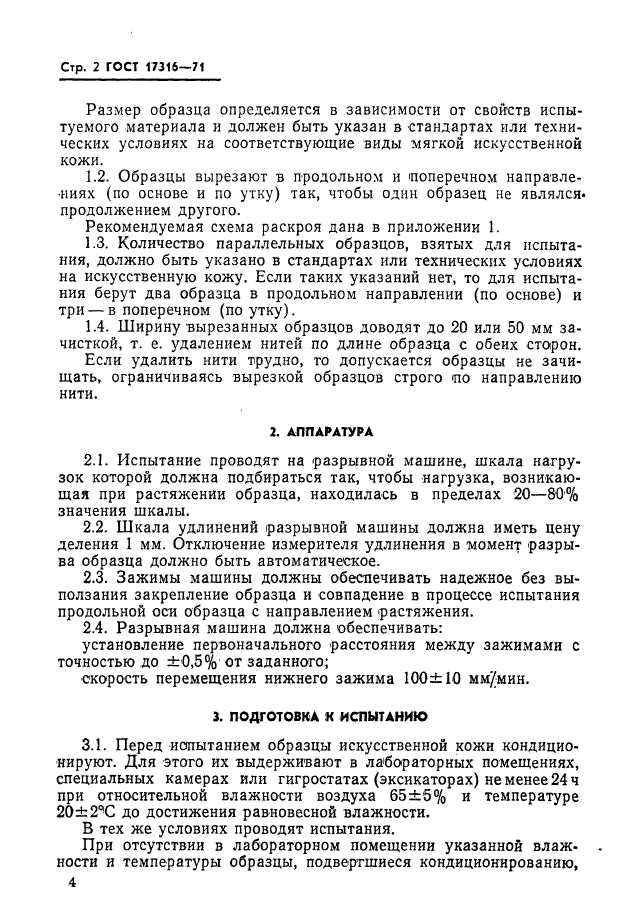

Стр. 2 ГОСТ 17316-71
Размер образца определяется в зависимости от свойств испытуемого материала и должен быть указан в стандартах или технических условиях на соответствующие виды мягкой искусственной кожи.
1.2. Образцы вырезают в продольном и ‘поперечном направлениях (по основе и по утку) так, чтобы один образец не являлся-продолжением другого.
Рекомендуемая схема раскроя дана в приложении 1.
1.3. Количество параллельных образцов, взятых для испытания, должно быть указано в стандартах или технических условиях на искусственную кожу. Если таких указаний нет, то для испытания берут два образца в продольном направлении (по основе) и три — в поперечном (по утку).
1.4. Ширину вырезанных образцов доводят до 20 или 50 мм зачисткой, т. е. удалением нитей по длине образца с обеих сторон.
Если удалить нити трудно, то допускается образцы не зачищать, ограничиваясь вырезкой образцов строго это направлению нити.
2. АППАРАТУРА
2.1. Испытание проводят на -разрывной машине, шкала нагрузок которой должна подбираться так, чтобы нагрузка, возникающая при растяжении образца, находилась в пределах 20—80% значения шкалы.
2.2. Шкала удлинений (разрывной машины должна иметь цену деления 1 мм. Отключение измерителя удлинения в момент разрыва образца должно быть автоматическое.
2.3. Зажимы машины должны обеспечивать надежное без выползания закрепление образца и совпадение в процессе испытания продольной оси образца с направлением растяжения.
2.4. Разрывная машина должна ‘обеспечивать:
установление первоначального расстояния между зажимами с
точностью до ±0,5% от заданного;
скорость перемещения нижнего зажима 100± 10 мм/мин.

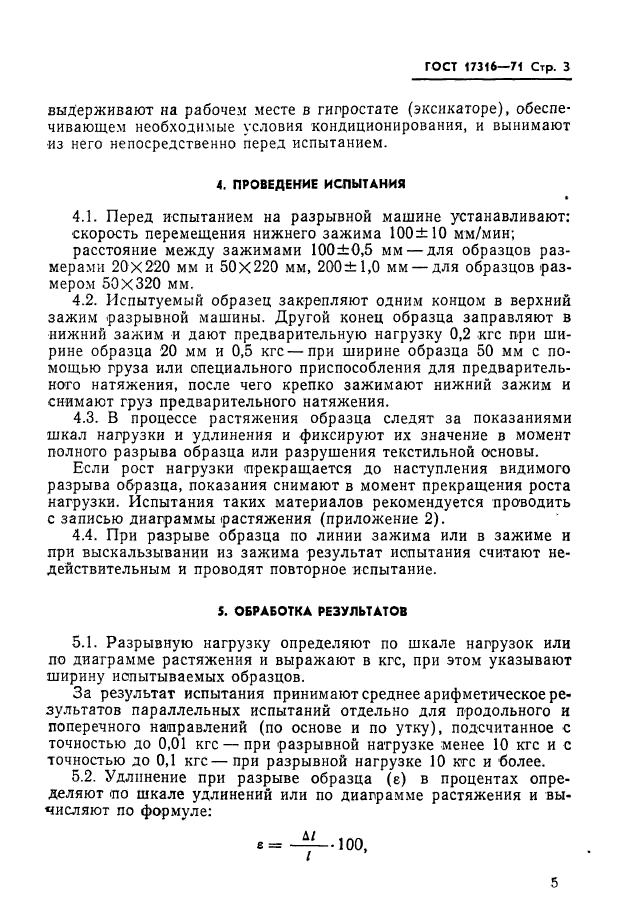

ГОСТ 17316-71 Стр. 3
выдерживают на рабочем месте в гигростате (эксикаторе), обеспечивающем необходимые условия кондиционирования, и вынимают из него непосредственно перед испытанием.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Перед испытанием на разрывной машине устанавливают:
скорость перемещения нижнего зажима 100±10 мм/мин;
расстояние между зажимами 100±0,5 мм — для образцов размерами 20×220 мм и 50×220 мм, 200±1,0 мм — для образцов-размером 50X320 мм.
4.2. Испытуемый образец закрепляют одним концом в верхний зажим -разрывной машины. Другой конец образца заправляют в нижний зажим и дают предварительную нагрузку 0,2 кгс при ширине образца 20 мм и 0,5 кгс — при ширине образца 50 мм с помощью груза или специального приспособления для предварительного натяжения, после чего крепко зажимают нижний зажим и снимают груз предварительного натяжения.
4.3. В процессе растяжения образца следят за показаниями шкал нагрузки и удлинения и фиксируют их значение в момент полного разрыва образца или разрушения текстильной основы.
Если рост нагрузки (прекращается до наступления видимого разрыва образца, показания снимают в момент прекращения роста нагрузки. Испытания таких материалов рекомендуется проводить с записью диаграммы «растяжения (приложение 2).
4.4. При разрыве образца по линии зажима или в зажиме и при выскальзывании из зажима результат испытания считают недействительным и проводят повторное испытание.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Разрывную нагрузку определяют по шкале нагрузок или по диаграмме растяжения и выражают в кгс, при этом указывают ширину испытываемых образцов.
За результат испытания принимают среднее арифметическое результатов параллельных испытаний отдельно для продольного и поперечного направлений (по основе и по утку), подсчитанное с точностью до 0,01 кгс —при разрывной нагрузке менее 10 кгс и с точностью до 0,1 кгс—при разрывной нагрузке 10 кгс и более.
5.2. Удлинение при разрыве образца (е) в процентах определяют ото шкале удлинений или по диаграмме растяжения и вычисляют по формуле:
5

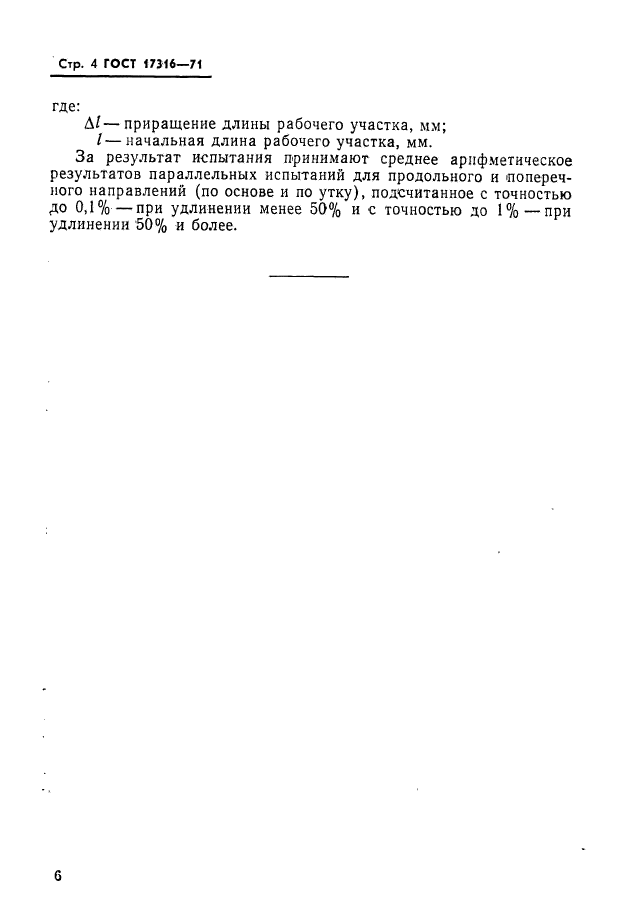

Стр. 4 ГОСТ 17316-71
где:
Д/—приращение длины рабочего участка, мм;
/—начальная длина рабочего участка, мм.
За результат испытания принимают среднее арифметическое результатов параллельных испытаний для продольного и -поперечного направлений (по основе и по утку), подсчитанное с точностью до 0,1%—при удлинении менее 50% и с точностью до 1%—при удлинении 50% и более.
6
Стр. 5
ПРИЛОЖЕНИЕ 1 к ГОСТ 17316-71 Рекомендуемое
|
Схема раскроя Ширина рулона |
|
|
а*100 |
Стр. 6

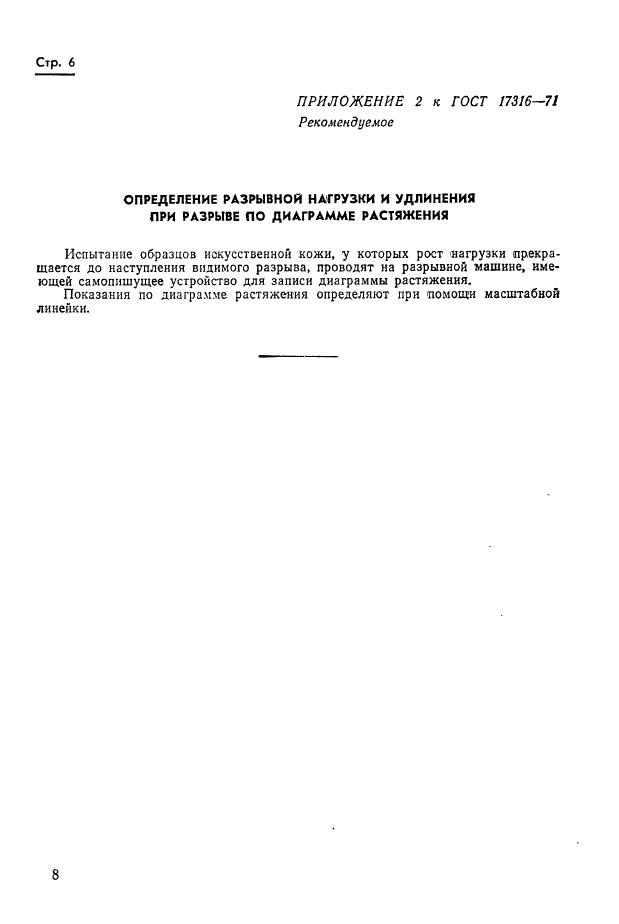

ПРИЛОЖЕНИЕ 2 к ГОСТ 17316-71 Рекомендуемое
ОПРЕДЕЛЕНИЕ РАЗРЫВНОЙ НАГРУЗКИ И УДЛИНЕНИЯ ПРИ РАЗРЫВЕ ПО ДИАГРАММЕ РАСТЯЖЕНИЯ
Испытание образцов искусственной кожи, у которых рост нагрузки прекращается до наступления видимого разрыва, проводят на разрывной машине, имеющей самопишущее устройство для записи диаграммы растяжения.
Показания по диаграмме растяжения определяют при ‘помощи масштабной линейки.
8

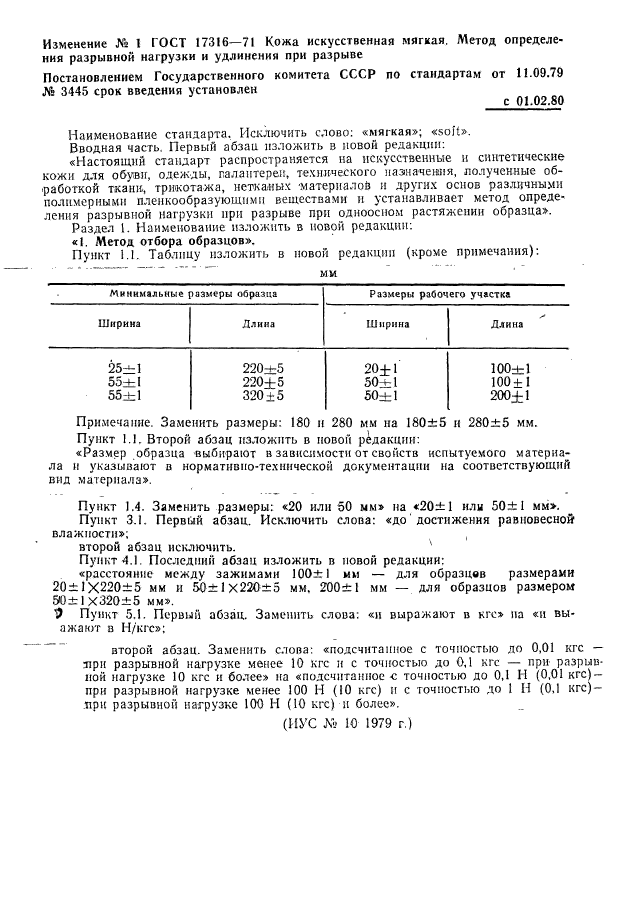

Изменение № I ГОСТ 17316-71 Кожа искусственная мягкая. Метод определения разрывной нагрузки и удлинения при разрыве
Постановлением Государственного комитета СССР по стандартам от 11.09.79 № 3445 срок введения установлен
с 01.02.80
Наименование стандарта. Исключить слово: «мягкая»; «soft».
Вводная часть. Первый абзац изложить в новой редакции:
«Настоящий стандарт распространяется на искусственные и синтетические кожи для обуви, одежды, галантереи, технического назначения, полученные обработкой ткани, трикотажа, нетканых •материалов и других основ различными полимерными пленкообразующими веществами и устанавливает метод определения разрывной нагрузки при разрыве при одноосном растяжении образца». Раздел I. Наименование изложить в новой редакции:
«1. Метод отбора образцов».
Пункт 1.1. Таблицу изложить в новой редакции (кроме примечания):
|
мм |
||||||||||||||||||||
|
||||||||||||||||||||
Примечание. Заменить размеры: 180 и 280 мм на 180±5 и 280±5 мм.
Пункт 1.1. Второй абзац изложить в новой редакции:
«Размер образца выбирают в зависимости от свойств испытуемого материала и указывают в нормативно-технической документации на соответствующий вид материала».
Пункт 1.4. Заменить размеры: «20 или 50 мм» на «20±1 или 50±1 мм».
Пункт 3.1. Первый абзац. Исключить слова: «до ’ достижения равновесной влажности»;
второй абзац исключить.
Пункт 4.1. Последний абзац изложить в новой редакции:
«расстояние между зажимами Ю0±1 мм — для образцев размерами
20± 1 Х220±5 мм и 50±1Х220 ±5 мм. 200± 1 мм — для образцов размером
5Ю± I Х320±5 мм».
9 Пункт 5.1. Первый абзац. Заменить слова: «и выражают в кге» па «и вы-ажают в Н/кгс»;
второй абзац. Заменить слова: «подсчитанное с точностью до 0,01 кге — при разрывной нагрузке менее 10 кге и с точностью до 0,1 кге — при разрывной нагрузке 10 кге и более» на «подсчитанное с точностью до 0,1 И (0,01 кге)-прн разрывной нагрузке менее 100 И (10 кге) и с точностью до 1 Н (0,1 кге)-
при разрывной нагрузке 100 Н (10 кге) и более».
(ИУС 10 1979 г.)

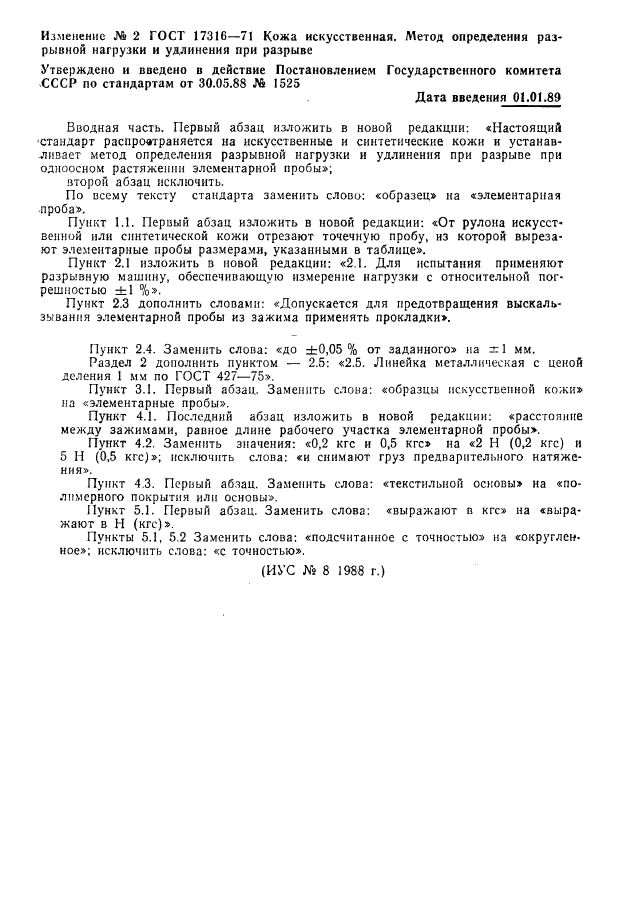

Изменение № 2 ГОСТ 17316-71 Кожа искусственная. Метод определения разрывной нагрузки и удлинения при разрыве
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 30.05.88 № 1525
Дата введения 01.01.89
Вводная часть. Первый абзац изложить в новой редакции: «Настоящий
•стандарт распространяется на искусственные и синтетические кожи и устанавливает метод определения разрывной нагрузки и удлинения при разрыве при одноосном растяжении элементарной пробы»;
второй абзац исключить.
По всему тексту стандарта заменить слово: «образец» на «элементарная проба».
Пункт 1.1. Первый абзац изложить в новой редакции: «От рулона искусственной или синтетической кожи отрезают точечную пробу, из которой вырезают элементарные пробы размерами, указанными в таблице».
Пункт 2.1 изложить в новой редакции: «2.1. Для испытания применяют разрывную машину, обеспечивающую измерение нагрузки с относительной погрешностью ±1 %».
Пункт 2.3 дополнить словами: «Допускается для предотвращения выскальзывания элементарной пробы из зажима применять прокладки».
Пункт 2.4. Заменить слова: «до ±0,05 % от заданного» на =: 1 мм.
Раздел 2 дополнить пунктом — 2.5: «2.5. Линейка металлическая с ценой деления 1 мм по ГОСТ 427-75».
Пункт 3.1. Первый абзац. Заменить слова: «образцы искусственной кожи» на «элементарные пробы».
Пункт 4.1. Последний абзац изложить в новой редакции: «расстояние
между зажимами, равное длине рабочего участка элементарной пробы».
Пункт 4.2. Заменить значения: «0,2 кге и 0,5 кге» на «2 Н (0,2 кге) и 5 Н (0,5 кге)»; исключить слова: «и снимают груз предварительного натяжения».
Пункт 4.3. Первый абзац. Заменить слова: «текстильной основы» на «полимерного покрытия или основы».
Пункт 5.1. Первый абзац. Заменить слова: «выражают в кге» на «выра
жают в Н (кге)».
Пункты 5.1, 5.2 Заменить слова: «подсчитанное с точностью» на «округленное»; исключить слова: «с точностью».
(ИУС № 8 1988 г.)

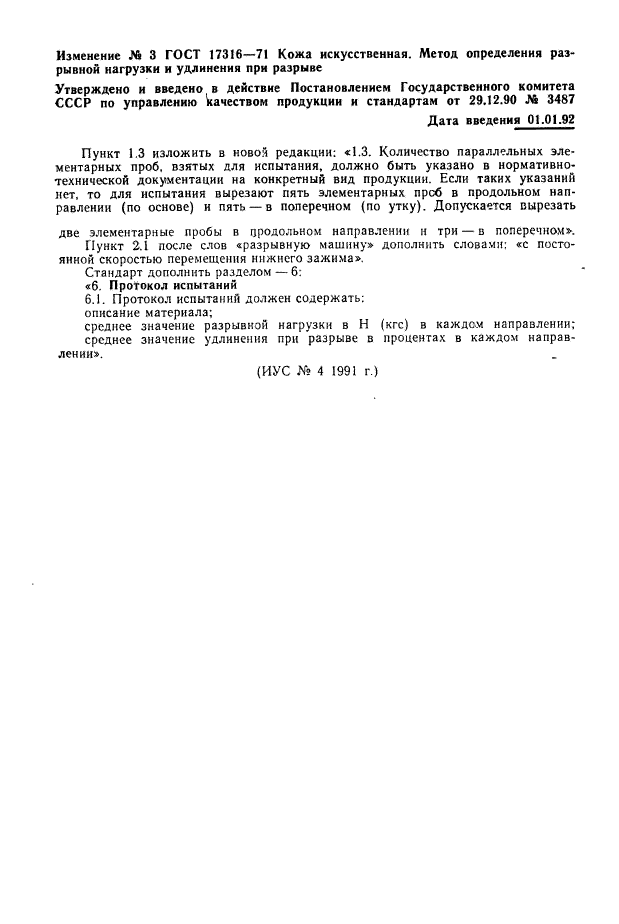

Изменение № 3 ГОСТ 17316-71 Кожа искусственная. Метод определения разрывной нагрузки и удлинения при разрыве
Утверждено и введено^ действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.12.90 3487
Дата введения 01.01.92
Пункт 1.3 изложить в новой редакции: с 1.3. Количество параллельных элементарных проб, взятых для испытания, должно быть указано в нормативнотехнической документации на конкретный вид продукции. Если таких указаний нет, то для испытания вырезают пять элементарных прсб в продольном направлении (по основе) и пять — в поперечном (по утку). Допускается вырезать
две элементарные пробы в продольном направлении н три — в поперечном».
Пункт 2.1 после слов «разрывную машину» дополнить словами: «с постоянной скоростью перемещения нижнего зажима».
Стандарт дополнить разделом —6:
«6. Протокол испытаний
6.1. Протокол испытаний должен содержать:
описание материала;
среднее значение разрывной нагрузки в Н (кгс) в каждом направлении; среднее значение удлинения при разрыве в процентах в каждом направлении».
(ИУС № 4 1991 г.)
