МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЦИНК

СПЕКТРАЛЬНЫЙ МЕТОД АНАЛИЗА

ГОСТ 17261-77

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

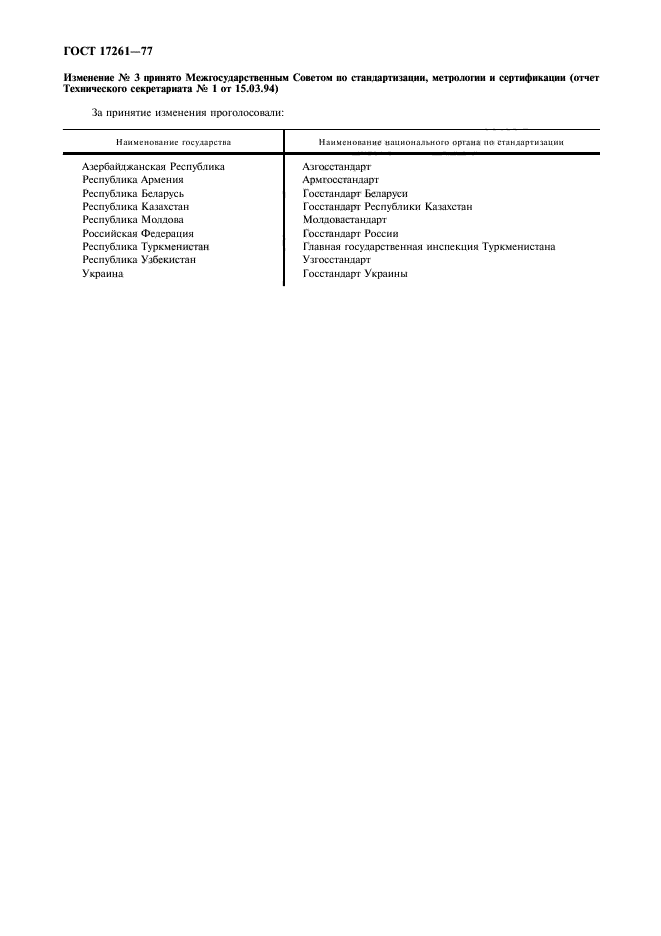

Изменение № 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (отчет Технического секретариата № 1 от 15.03.94)

За принятие изменения проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Беларуси
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

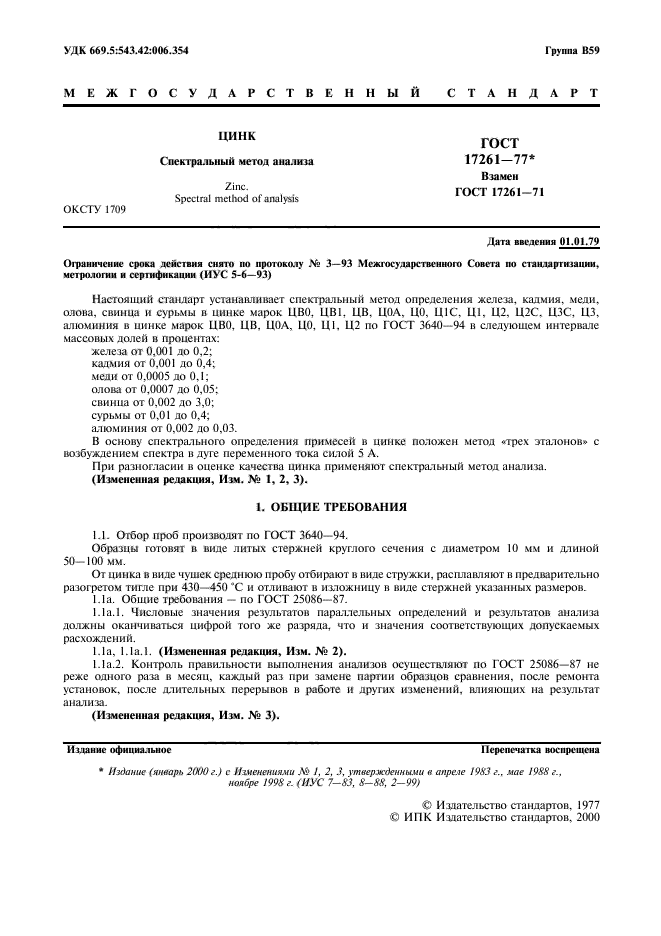

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЦИНК

Спектральный метод анализа

Zinc.
Spectral method of analysis

ГОСТ
17261-77*

Взамен
ГОСТ 17261-71

* Издание (январь 2000 г.) с Изменениями № 1, 2, 3, утвержденными в апреле 1983 г., мае 1988 г., ноябре 1998 г. (ИУС 7-83, 8-88, 2-99)

Дата введения 01.01.79

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

Настоящий стандарт устанавливает спектральный метод определения железа, кадмия, меди, олова, свинца и сурьмы в цинке марок ЦВ0, ЦВ, Ц0А, Ц0, Ц1, Ц2, Ц3 алюминия в цинке марок ЦВ0, ЦВ, Ц0А, Ц0, Ц1, Ц2 по ГОСТ 3640-94 в следующем интервале массовых долей в процентах:

железа от 0,001 до 0,2;

кадмия от 0,001 до 0,4;

меди от 0,0005 до 0,1;

олова от 0,0007 до 0,05;

свинца от 0,002 до 3,0;

сурьмы от 0,01 до 0,4;

алюминия от 0,001 до 0,03.

В основу спектрального определения примесей в цинке положен метод «трех эталонов» с возбуждением спектра в дуге переменного тока силой 5 А.

При разногласии в оценке качества цинка применяют спектральный метод анализа.

(Измененная редакция, Изм. № 1, 2, 3, 4).

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Отбор проб производят по ГОСТ 3640-94.

Образцы готовят в виде литых стержней круглого сечения с диаметром 10 мм и длиной 50 — 100 мм.

От цинка в виде чушек среднюю пробу отбирают в виде стружки, расплавляют в предварительно разогретом тигле при 430 — 450 °С и отливают в изложницу в виде стержней указанных размеров или других размеров, в зависимости от размеров применяемых стандартных образцов.

(Измененная редакция, Изм. № 4).

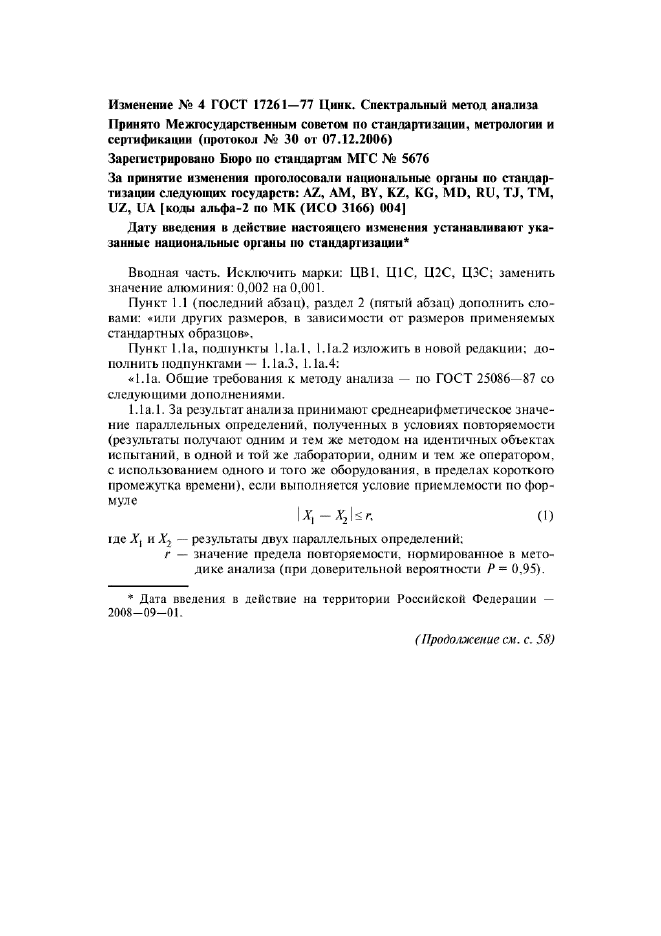

1.1а. Общие требования к методу анализа — по ГОСТ 25086-87 со следующими дополнениями.

1.1a.1. За результат анализа принимают среднеарифметическое значение параллельных определений, полученных в условиях повторяемости (результаты получают одним и тем же методом на идентичных объектах испытаний, в одной и той же лаборатории, одним и тем же оператором, с использованием одного и того же оборудования, в пределах короткого промежутка времени), если выполняется условие приемлемости по формуле

|Х₁ — Х₂| ≤ r, (1)

где Х₁ и Х₂ — результаты двух параллельных определений;

r — значение предела повторяемости, нормированное в методике анализа (при доверительной вероятности Р= 0,95).

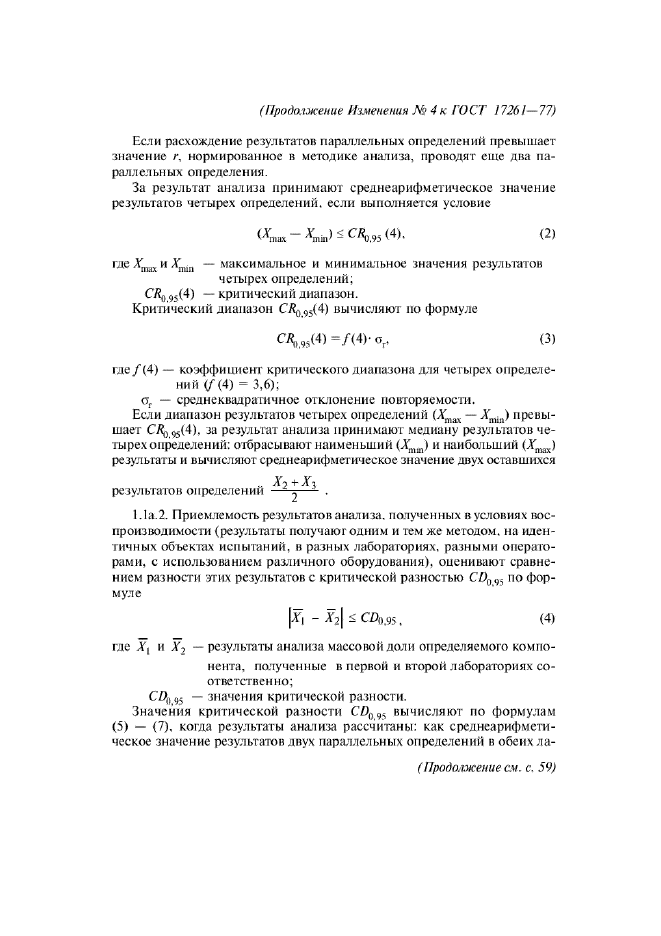

Если расхождение результатов параллельных определений превышает значение r, нормированное в методике анализа, проводят еще два параллельных определения.

За результат анализа принимают среднеарифметическое значение результатов четырех определений, если выполняется условие

(X_max — X_min) ≤ CR_0,₉₅(4), (2)

где X_max и X_min — максимальное и минимальное значения результатов четырех определений;

CR_0,₉₅(4) — критический диапазон.

Критический диапазон CR_0,₉₅(4) вычисляют по формуле

CR₀_,₉₅(4) = f(4) · σ_r, (3)

где f(4) — коэффициент критического диапазона для четырех определений (f(4) = 3,6);

σ_r — среднеквадратичное отклонение повторяемости.

Если диапазон результатов четырех определений (X_max — X_min) превышает CR_0,95(4), за результат анализа принимают медиану результатов четырех определений: отбрасывают наименьший (X_min) и наибольший (X_max) результаты и вычисляют среднеарифметическое значение двух оставшихся результатов определений

1.1а.2. Приемлемость результатов анализа, полученных в условиях воспроизводимости (результаты получают одним и тем же методом, на идентичных объектах испытаний, в разных лабораториях, разными операторами, с использованием различного оборудования), оценивают сравнением разности этих результатов с критической разностью CD_0,₉₅ по формуле

(4)

где и — результаты анализа массовой доли определяемого компонента, полученные в первой и второй лабораториях соответственно;

CD_0,95 — значения критической разности.

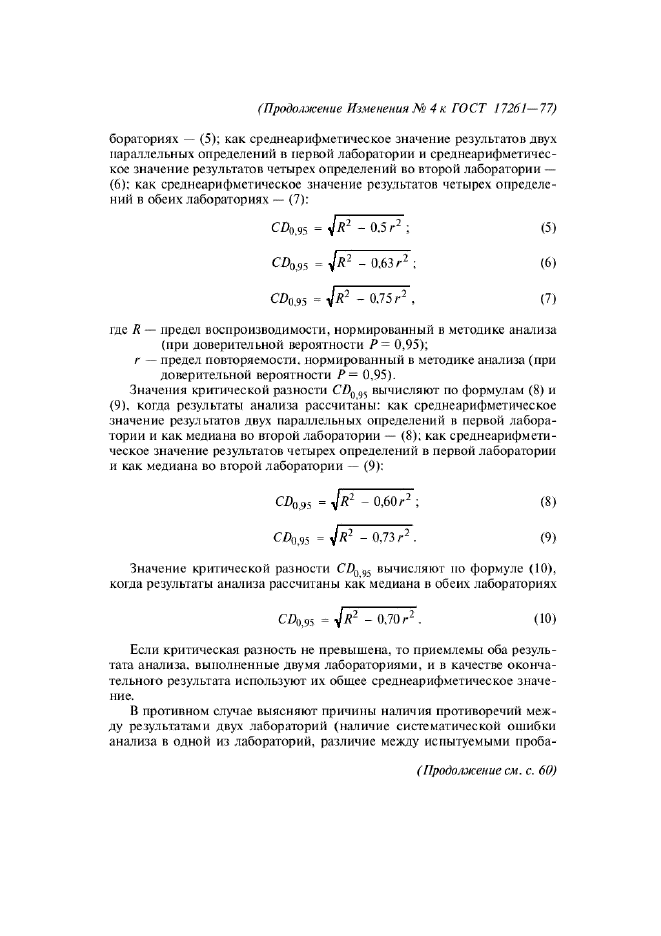

Значения критической разности CD_0,₉₅ вычисляют по формулам (5) — (7), когда результаты анализа рассчитаны: как среднеарифметическое значение результатов двух параллельных определений в обеих лабораториях – (5); как среднеарифметическое значение результатов двух параллельных определений в первой лаборатории и среднеарифметическое значение результатов четырех определений во второй лаборатории — (6); как среднеарифметическое значение результатов четырех определений в обеих лабораториях — (7):

(5)

(6)

(7)

где R — предел воспроизводимости, нормированный в методике анализа (при доверительной вероятности Р = 0,95);

r — предел повторяемости, нормированный в методике анализа (при доверительной вероятности Р = 0,95).

Значения критической разности CD_0,₉₅ вычисляют по формулам (8) и (9), когда результаты анализа рассчитаны: как среднеарифметическое значение результатов двух параллельных определений в первой лаборатории и как медиана во второй лаборатории — (8); как среднеарифметическое значение результатов четырех определений в первой лаборатории и как медиана во второй лаборатории — (9):

(8)

(9)

Значение критической разности CD_0,95 вычисляют по формуле (10), когда результаты анализа рассчитаны как медиана в обеих лабораториях

(10)

Если критическая разность не превышена, то приемлемы оба результата анализа, выполненные двумя лабораториями, и в качестве окончательного результата используют их общее среднеарифметическое значение.

В противном случае выясняют причины наличия противоречий между результатами двух лабораторий (наличие систематической ошибки анализа в одной из лабораторий, различие между испытуемыми пробами) и применяют необходимые корректирующие меры (совместный отбор и подготовка пробы, участие референтной лаборатории и др.) в соответствии с ГОСТ ИСО 5725-6 (пп. 5.3.3, 5.3.4).

1.1а, 1.1а.1, 1.1а.2 (Новая редакция, Изм. № 4).

1.1а.3. Результаты анализа представляют числовым значением, которое должно оканчиваться цифрой того же разряда, что и числовое значение погрешности Δ, гарантируемой при применении метода анализа (далее — погрешность метода анализа), установленного настоящим стандартом.

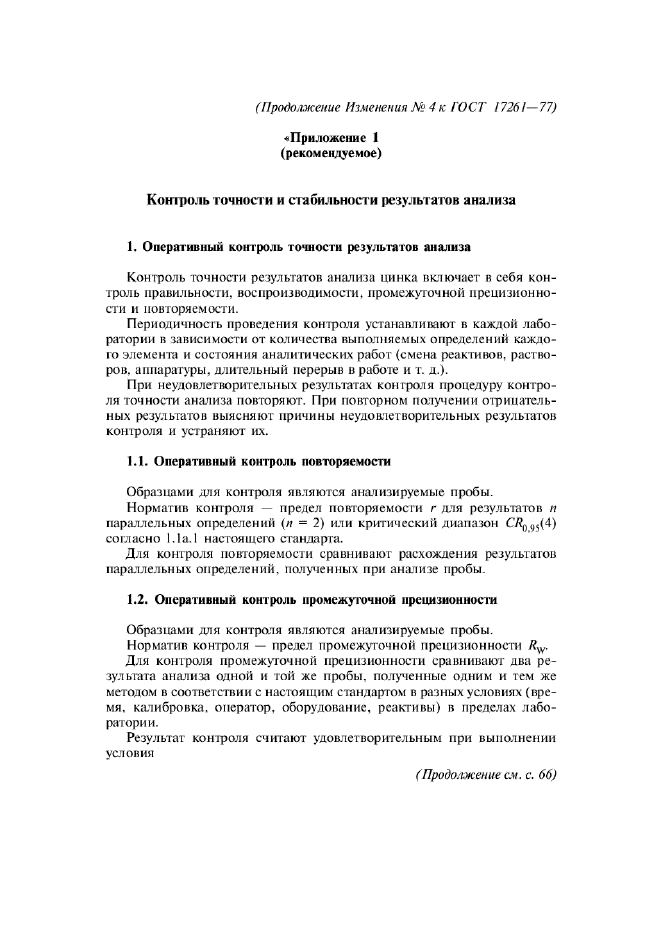

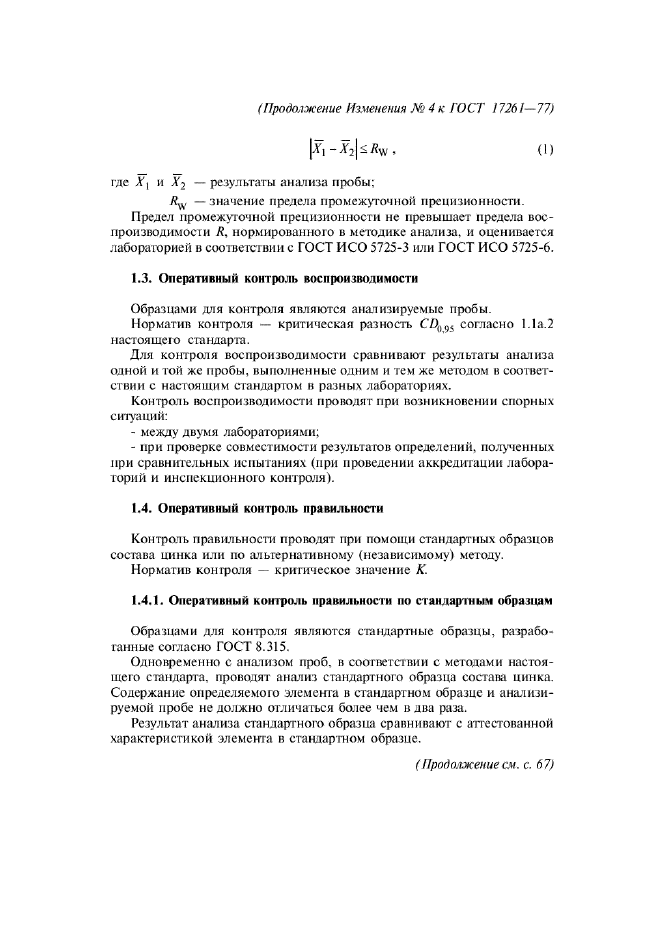

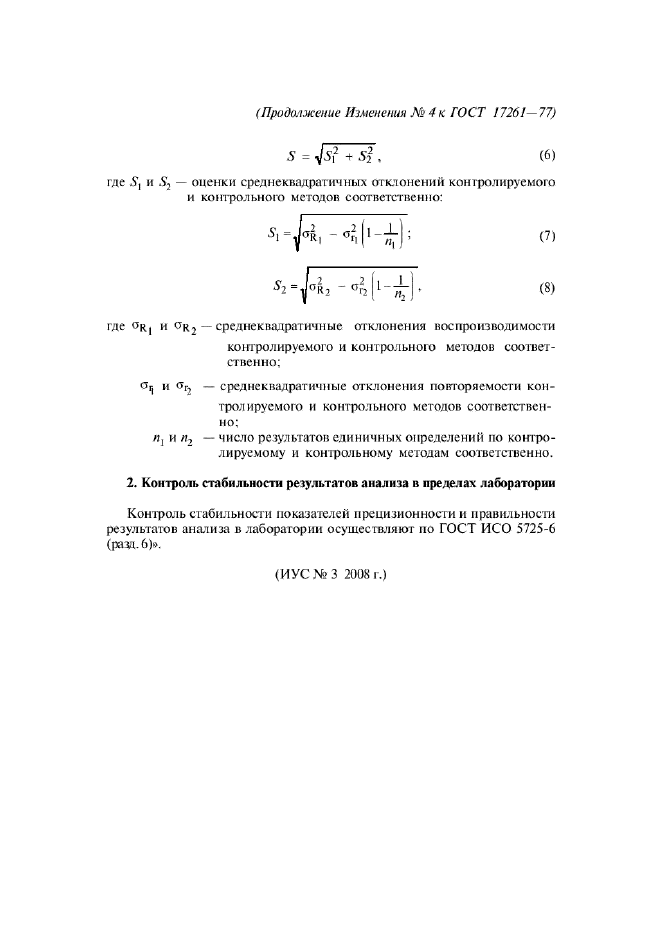

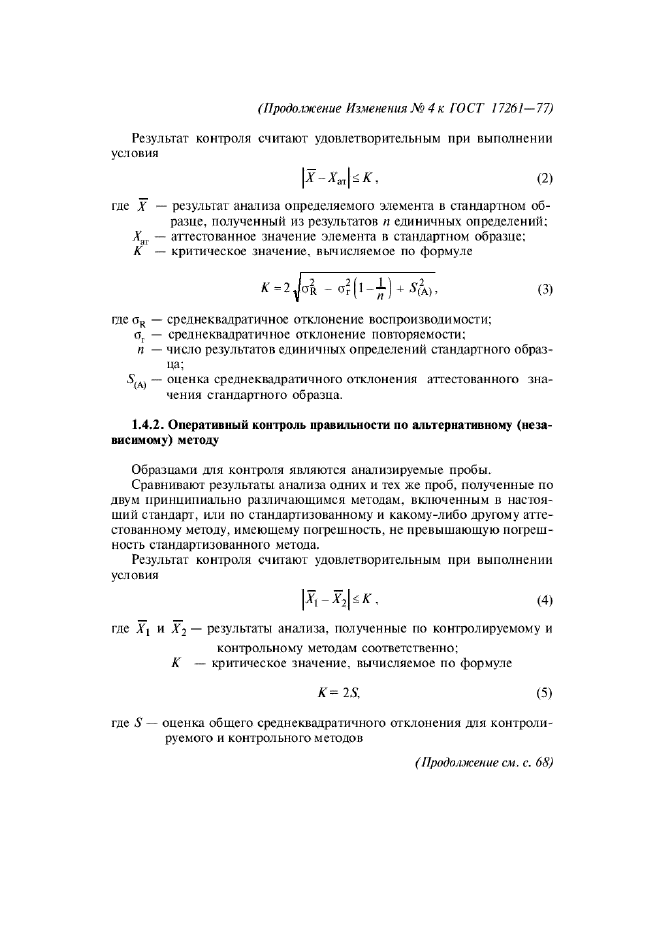

1.1а.4. Рекомендуемый порядок контроля точности и стабильности результатов при реализации методик анализа в лаборатории приведен в приложении 1

1.1а.3, 1.1а.4 (Введены дополнительно, Изм. № 4).

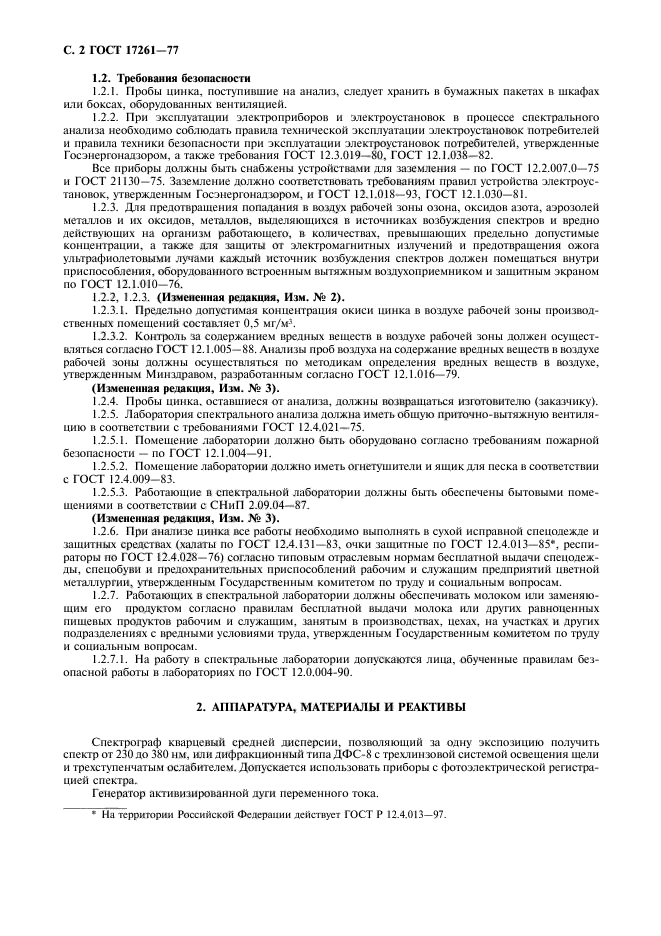

1.2. Требования безопасности

1.2.1. Пробы цинка, поступившие на анализ, следует хранить в бумажных пакетах в шкафах или боксах, оборудованных вентиляцией.

1.2.2. При эксплуатации электроприборов и электроустановок в процессе спектрального анализа необходимо соблюдать правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей, утвержденные Госэнергонадзором, а также требования ГОСТ 12.3.019-80, ГОСТ 12.1.038-82.

Все приборы должны быть снабжены устройствами для заземления — по ГОСТ 12.2.007.0-75 и ГОСТ 21130-75. Заземление должно соответствовать требованиям правил устройства электроустановок, утвержденным Госэнергонадзором, и ГОСТ 12.1.018-93, ГОСТ 12.1.030-81.

1.2.3. Для предотвращения попадания в воздух рабочей зоны озона, оксидов азота, аэрозолей металлов и их оксидов, металлов, выделяющихся в источниках возбуждения спектров и вредно действующих на организм работающего, в количествах, превышающих предельно допустимые концентрации, а также для защиты от электромагнитных излучений и предотвращения ожога ультрафиолетовыми лучами каждый источник возбуждения спектров должен помещаться внутри приспособления, оборудованного встроенным вытяжным воздухоприемником и защитным экраном по ГОСТ 12.1.010-76.

1.2.2, 1.2.3. (Измененная редакция, Изм. № 2).

1.2.3.1. Предельно допустимая концентрация окиси цинка в воздухе рабочей зоны производственных помещений составляет 0,5 мг/м³.

1.2.3.2. Контроль за содержанием вредных веществ в воздухе рабочей зоны должен осуществляться согласно ГОСТ 12.1.005-88. Анализы проб воздуха на содержание вредных веществ в воздухе рабочей зоны должны осуществляться по методикам определения вредных веществ в воздухе, утвержденным Минздравом, разработанным согласно ГОСТ 12.1.016-79.

(Измененная редакция, Изм. № 3).

1.2.4. Пробы цинка, оставшиеся от анализа, должны возвращаться изготовителю (заказчику).

1.2.5. Лаборатория спектрального анализа должна иметь общую приточно-вытяжную вентиляцию в соответствии с требованиями ГОСТ 12.4.021-75.

1.2.5.1. Помещение лаборатории должно быть оборудовано согласно требованиям пожарной безопасности — по ГОСТ 12.1.004-91.

1.2.5.2. Помещение лаборатории должно иметь огнетушители и ящик для песка в соответствии с ГОСТ 12.4.009-83.

1.2.5.3. Работающие в спектральной лаборатории должны быть обеспечены бытовыми помещениями в соответствии с СНиП 2.09.04-87.

(Измененная редакция, Изм. № 3).

1.2.6. При анализе цинка все работы необходимо выполнять в сухой исправной спецодежде и защитных средствах (халаты по ГОСТ 12.4.131-83, очки защитные по ГОСТ 12.4.013-85*, респираторы по ГОСТ 12.4.028-76) согласно типовым отраслевым нормам бесплатной выдачи спецодежды, спецобуви и предохранительных приспособлений рабочим и служащим предприятий цветной металлургии, утвержденным Государственным комитетом по труду и социальным вопросам.

^* На территории Российской Федерации действует ГОСТ Р 12.4.013-97.

1.2.7. Работающих в спектральной лаборатории должны обеспечивать молоком или заменяющим его продуктом согласно правилам бесплатной выдачи молока или других равноценных пищевых продуктов рабочим и служащим, занятым в производствах, цехах, на участках и других подразделениях с вредными условиями труда, утвержденным Государственным комитетом по труду и социальным вопросам.

1.2.7.1. На работу в спектральные лаборатории допускаются лица, обученные правилам безопасной работы в лабораториях по ГОСТ 12.0.004-90.

2. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ

Спектрограф кварцевый средней дисперсии, позволяющий за одну экспозицию получить спектр от 230 до 380 нм, или дифракционный типа ДФС-8 с трехлинзовой системой освещения щели и трехступенчатым ослабителем. Допускается использовать приборы с фотоэлектрической регистрацией спектра.

Генератор активизированной дуги переменного тока.

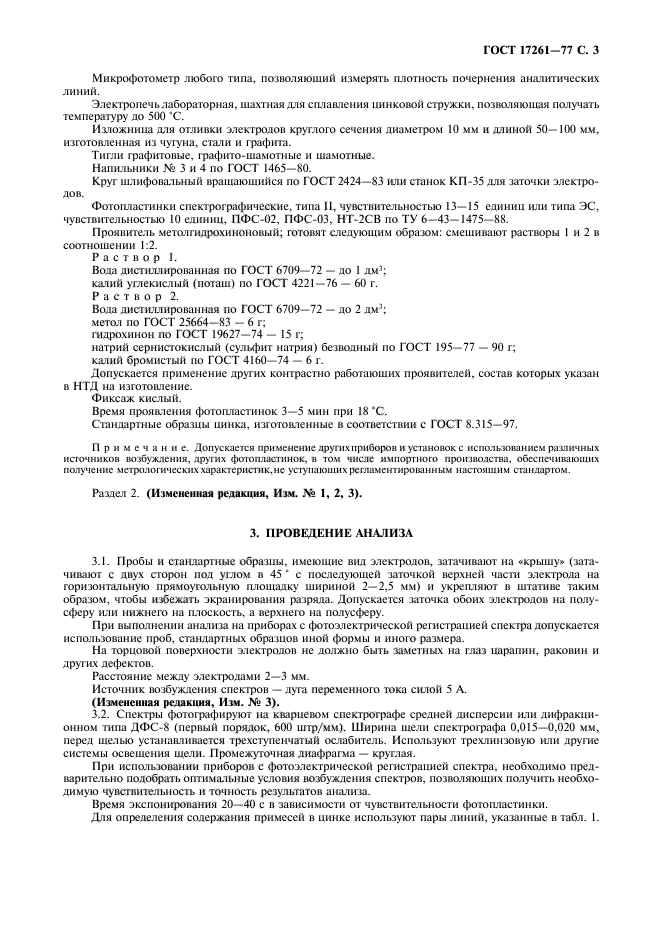

Микрофотометр любого типа, позволяющий измерять плотность почернения аналитических линий.

Электропечь лабораторная, шахтная для сплавления цинковой стружки, позволяющая получать температуру до 500 °С.

Изложница для отливки электродов круглого сечения диаметром 10 мм и длиной 50 — 100 мм, изготовленная из чугуна, стали и графита или других размеров, в зависимости от размеров применяемых стандартных образцов.

Тигли графитовые, графито-шамотные и шамотные.

Напильники № 3 и 4 по ГОСТ 1465-80.

Круг шлифовальный вращающийся по ГОСТ 2424-83 или станок КП-35 для заточки электродов.

Фотопластинки спектрографические, типа II, чувствительностью 13 — 15 единиц или типа ЭС, чувствительностью 10 единиц, ПФС-02, ПФС-03, НТ-2СВ по ТУ 6-43-1475-88.

Проявитель метолгидрохиноновый; готовят следующим образом: смешивают растворы 1 и 2 в соотношении 1:2.

Раствор 1.

Вода дистиллированная по ГОСТ 6709-72 — до 1 дм³;

калий углекислый (поташ) по ГОСТ 4221-76 — 60 г.

Раствор 2.

Вода дистиллированная по ГОСТ 6709-72 — до 2 дм³;

метол по ГОСТ 25664-83 — 6 г;

гидрохинон по ГОСТ 19627-74 — 15 г;

натрий сернистокислый (сульфит натрия) безводный по ГОСТ 195-77 — 90 г;

калий бромистый по ГОСТ 4160-74 — 6 г.

Допускается применение других контрастно работающих проявителей, состав которых указан в НТД на изготовление.

Фиксаж кислый.

Время проявления фотопластинок 3 — 5 мин при 18 °С.

Стандартные образцы цинка, изготовленные в соответствии с ГОСТ 8.315-97.

Примечание. Допускается применение других приборов и установок с использованием различных источников возбуждения, других фотопластинок, в том числе импортного производства, обеспечивающих получение метрологических характеристик, не уступающих регламентированным настоящим стандартом.

Раздел 2. (Измененная редакция, Изм. № 1, 2, 3, 4).

3. ПРОВЕДЕНИЕ АНАЛИЗА

3.1. Пробы и стандартные образцы, имеющие вид электродов, затачивают на «крышу» (затачивают с двух сторон под углом в 45° с последующей заточкой верхней части электрода на горизонтальную прямоугольную площадку шириной 2 — 2,5 мм) и укрепляют в штативе таким образом, чтобы избежать экранирования разряда. Допускается заточка обоих электродов на полусферу или нижнего на плоскость, а верхнего на полусферу.

При выполнении анализа на приборах с фотоэлектрической регистрацией спектра допускается использование проб, стандартных образцов иной формы и иного размера.

На торцовой поверхности электродов не должно быть заметных на глаз царапин, раковин и других дефектов.

Расстояние между электродами 2 — 3 мм.

Источник возбуждения спектров — дуга переменного тока силой 5 А.

(Измененная редакция, Изм. № 3).

3.2. Спектры фотографируют на кварцевом спектрографе средней дисперсии или дифракционном типа ДФС-8 (первый порядок, 600 штр/мм). Ширина щели спектрографа 0,015 — 0,020 мм, перед щелью устанавливается трехступенчатый ослабитель. Используют трехлинзовую или другие системы освещения щели. Промежуточная диафрагма — круглая.

При использовании приборов с фотоэлектрической регистрацией спектра, необходимо предварительно подобрать оптимальные условия возбуждения спектров, позволяющих получить необходимую чувствительность и точность результатов анализа.

Время экспонирования 20 — 40 с в зависимости от чувствительности фотопластинки.

Для определения содержания примесей в цинке используют пары линий, указанные в табл. 1.

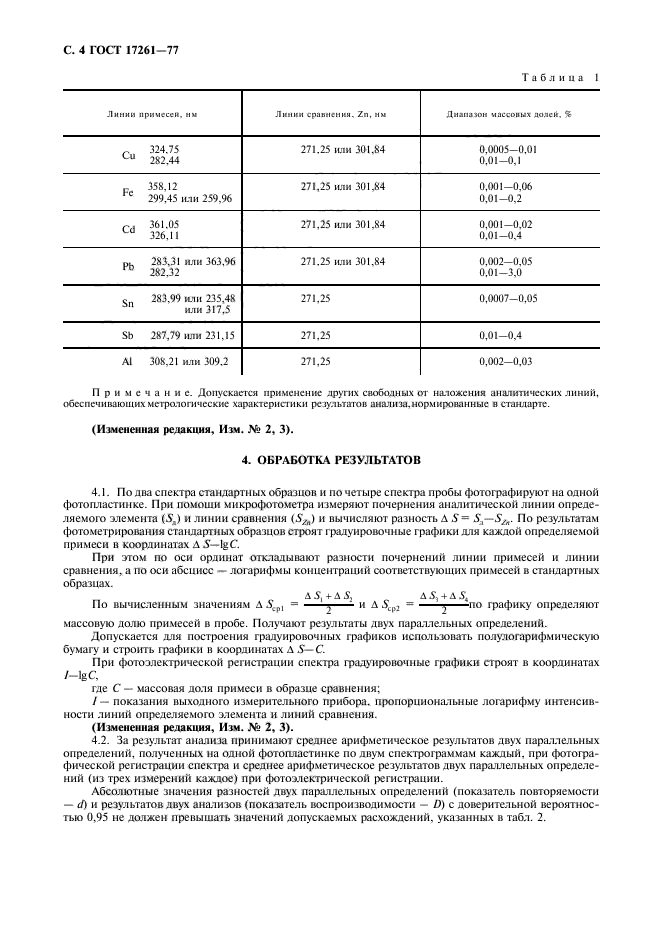

Таблица 1

Линии примесей, нм	Линии сравнения, Zn, нм	Диапазон массовых долей, %
	271,25 или 301,84	0,0005 — 0,01 0,01 — 0,1
	271,25 или 301,84	0,001 — 0,06 0,01 — 0,2
	271,25 или 301,84	0,001 — 0,02 0,01 — 0,4
	271,25 или 301,84	0,002 — 0,05 0,01 — 3,0
	271,25	0,0007 — 0,05
Sb 287,79 или 231,15	271,25	0,01 — 0,4
Ад 308,21 или 309,2	271,25	0,002 — 0,03

Примечание. Допускается применение других свободных от наложения аналитических линий, обеспечивающих метрологические характеристики результатов анализа, нормированные в стандарте.

(Измененная редакция, Изм. № 2, 3).

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. По два спектра стандартных образцов и по четыре спектра пробы фотографируют на одной фотопластинке. При помощи микрофотометра измеряют почернения аналитической линии определяемого элемента (S_л) и линии сравнения (S_Zn) и вычисляют разность DS = S_л — S_Zn. По результатам фотометрирования стандартных образцов строят градуировочные графики для каждой определяемой примеси в координатах DS — lg С.

При этом по оси ординат откладывают разности почернений линии примесей и линии сравнения, а по оси абсцисс — логарифмы концентраций соответствующих примесей в стандартных образцах.

По вычисленным значениям и по графику определяют массовую долю примесей в пробе. Получают результаты двух параллельных определений.

Допускается для построения градуировочных графиков использовать полулогарифмическую бумагу и строить графики в координатах DS — С.

При фотоэлектрической регистрации спектра градуировочные графики строят в координатах I — lgC,

где С- массовая доля примеси в образце сравнения;

I — показания выходного измерительного прибора, пропорциональные логарифму интенсивности линий определяемого элемента и линий сравнения.

(Измененная редакция, Изм. № 2, 3).

4.2. Параллельные определения получают на одной фотопластинке по двум спектрограммам каждое при фотографической регистрации спектра и из трех измерений каждое при фотоэлектрической регистрации.

Метрологические характеристики и нормативы методики анализа не должны превышать значений, приведенных в табл. 2.

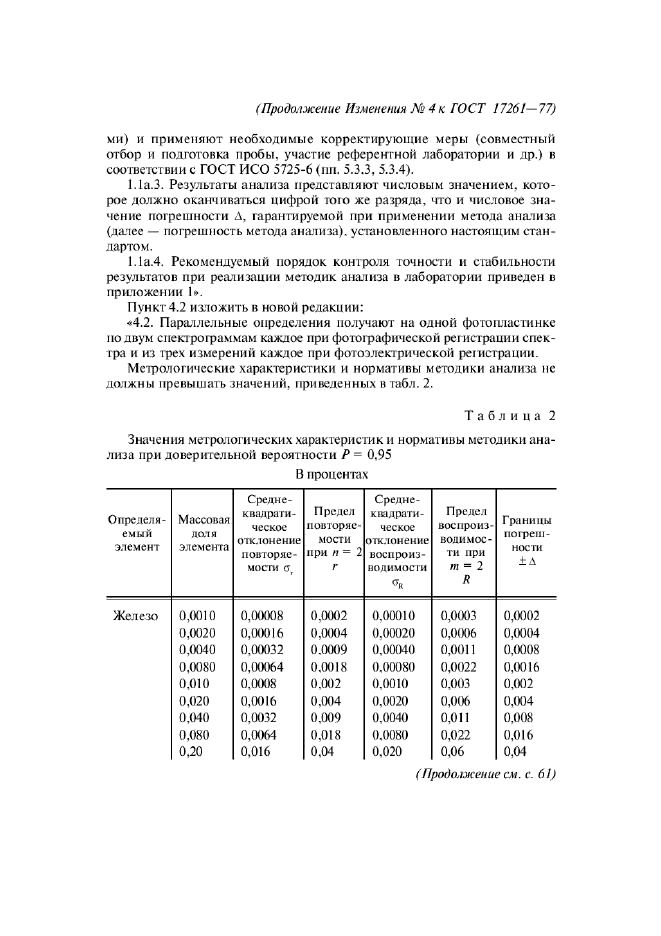

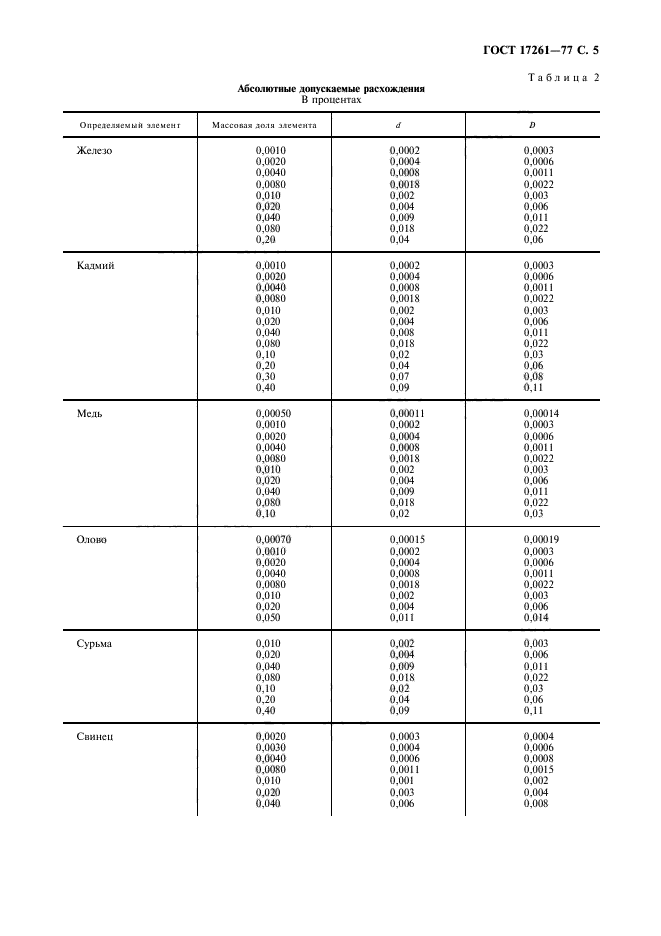

Таблица 2

Значения метрологических характеристик и нормативы методики анализа при доверительной вероятности Р = 0,95

В процентах

Определяемый элемент	Массовая доля элемента	Среднеквадратическое отклонение повторяемости σ_r	Предел повторяемости при п = 2r	Среднеквадратическое отклонение воспроизводимости σ_R	Предел воспроизводимости при т = 2R	Границы погрешности ±Δ
Железо	0,0010	0,00008	0,0002	0,00010	0,0003	0,0002
	0,0020	0,00016	0,0004	0,00020	0,0006	0,0004
	0,0040	0,00032	0,0009	0,00040	0,0011	0,0008
	0,0080	0,00064	0,0018	0,00080	0,0022	0,0016
	0,010	0,0008	0,002	0,0010	0,003	0,002
	0,020	0,0016	0,004	0,0020	0,006	0,004
	0,040	0,0032	0,009	0,0040	0,011	0,008
	0,080	0,0064	0,018	0,0080	0,022	0,016
	0,20	0,016	0,04	0,020	0,06	0,04

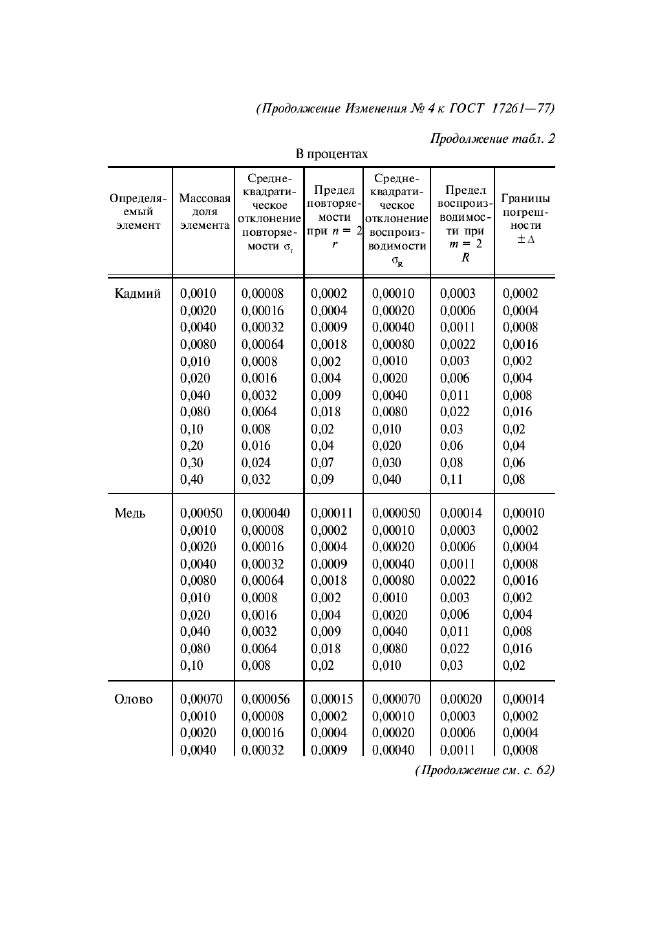

Кадмий	0,0010	0,00008	0,0002	0,00010	0,0003	0,0002
	0,0020	0,00016	0,0004	0,00020	0,0006	0,0004
	0,0040	0,00032	0,0009	0,00040	0,0011	0,0008
	0,0080	0,00064	0,0018	0,00080	0,0022	0,0016
	0,010	0,0008	0,002	0,0010	0,003	0,002
	0,020	0,0016	0,004	0,0020	0,006	0,004
	0,040	0,0032	0,009	0,0040	0,011	0,008
	0,080	0,0064	0,018	0,0080	0,022	0,016
	0,10	0,008	0,02	0,010	0,03	0,02
	0,20	0,016	0,04	0,020	0,06	0,04
	0,30	0,024	0,07	0,030	0,08	0,06
	0,40	0,032	0,09	0,040	0,11	0,08
Медь	0,00050	0,000040	0,00011	0,000050	0,00014	0,00010
	0,0010	0,00008	0,0002	0,00010	0,0003	0,0002
	0,0020	0,00016	0,0004	0,00020	0,0006	0,0004
	0,0040	0,00032	0,0009	0,00040	0,0011	0,0008
	0,0080	0,00064	0,0018	0,00080	0,0022	0,0016
	0,010	0,0008	0,002	0,0010	0,003	0,002
	0,020	0,0016	0,004	0,0020	0,006	0,004
	0,040	0,0032	0,009	0,0040	0,011	0,008
	0,080	0,0064	0,018	0,0080	0,022	0,016
	0,10	0,008	0,02	0,010	0,03	0,02

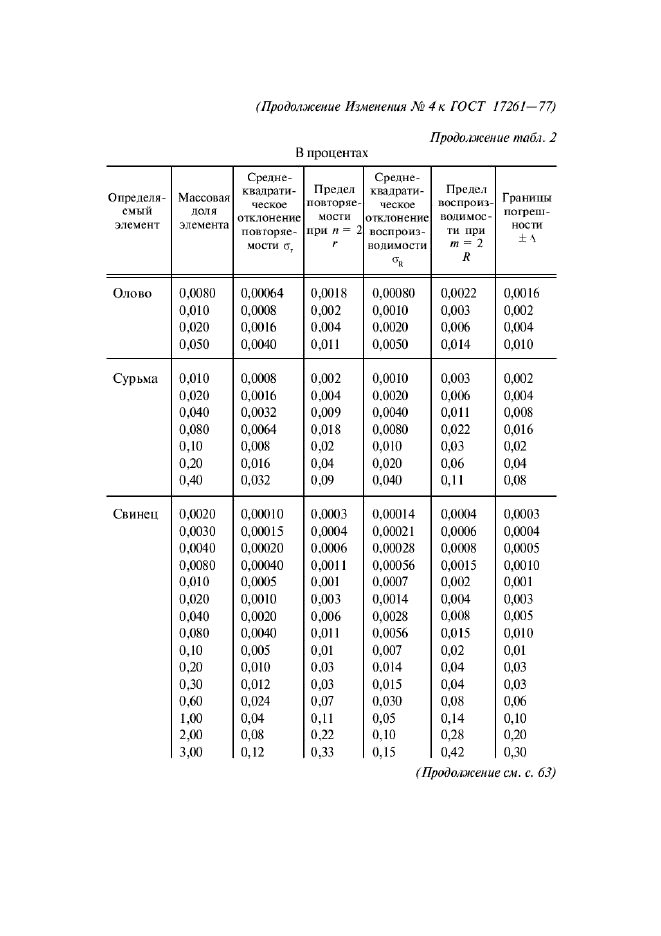

Олово	0,00070	0,000056	0,00015	0,000070	0,00020	0,00014
	0,0010	0,00008	0,0002	0,00010	0,0003	0,0002
	0,0020	0,00016	0,0004	0,00020	0,0006	0,0004
	0,0040	0,00032	0,0009	0,00040	0,0011	0,0008
	0,0080	0,00064	0,0018	0,00080	0,0022	0,0016
	0,010	0,0008	0,002	0,0010	0,003	0,002
	0,020	0,0016	0,004	0,0020	0,006	0,004
	0,050	0,0040	0,011	0,0050	0,014	0,010
Сурьма	0,010	0,0008	0,002	0,0010	0,003	0,002
	0,020	0,0016	0,004	0,0020	0,006	0,004
	0,040	0,0032	0,009	0,0040	0,011	0,008
	0,080	0,0064	0,018	0,0080	0,022	0,016
	0,10	0,008	0,02	0,010	0,03	0,02
	0,20	0,016	0,04	0,020	0,06	0,04
	0,40	0,032	0,09	0,040	0,11	0,08

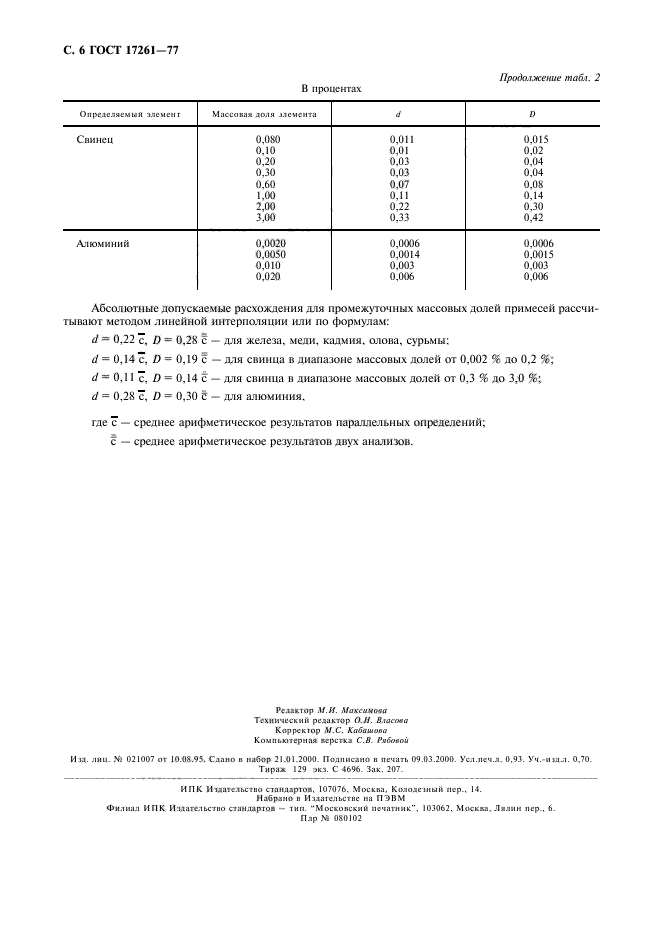

Свинец	0,0020	0,00010	0,0003	0,00014	0,0004	0,0003
	0,0030	0,00015	0,0004	0,00021	0,0006	0,0004
	0,0040	0,00020	0,0006	0,00028	0,0008	0,0005
	0,0080	0,00040	0,0011	0,00056	0,0015	0,0010
	0,010	0,0005	0,001	0,0007	0,002	0,001
	0,020	0,0010	0,003	0,0014	0,004	0,003
	0,040	0,0020	0,006	0,0028	0,008	0,005
	0,080	0,0040	0,011	0,0056	0,015	0,010
	0,10	0,005	0,01	0,007	0,02	0,01
	0,20	0,010	0,03	0,014	0,04	0,03
	0,30	0,012	0,03	0,015	0,04	0,03
	0,60	0,024	0,07	0,030	0,08	0,06
	1,00	0,04	0,11	0,05	0,14	0,10
	2,00	0,08	0,22	0,10	0,28	0,20
	3,00	0,12	0,33	0,15	0,42	0,30

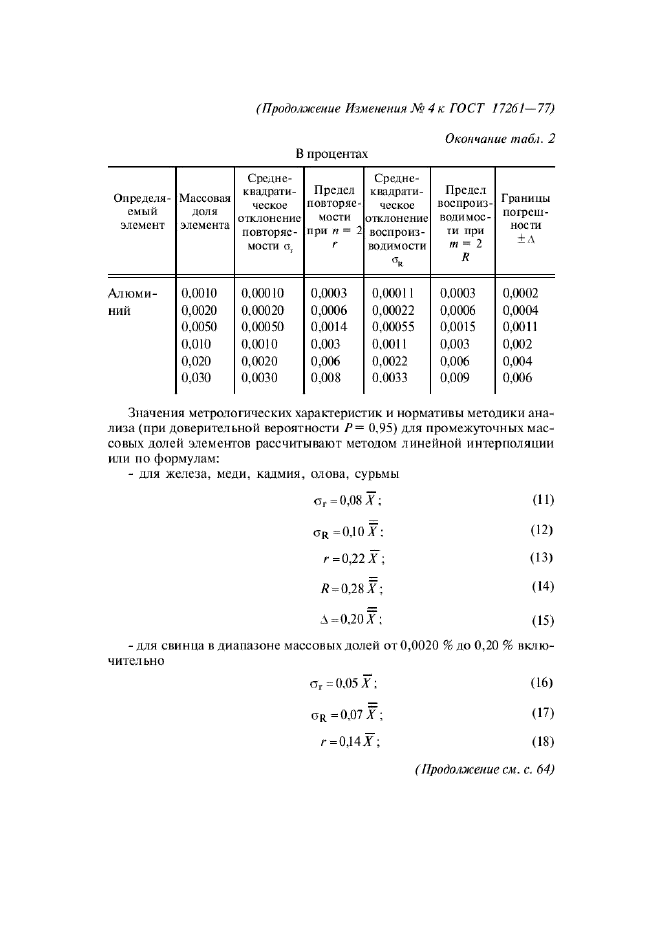

Алюминий	0,0010	0,00010	0,0003	0,00011	0,0003	0,0002
	0,0020	0,00020	0,0006	0,00022	0,0006	0,0004
	0,0050	0,00050	0,0014	0,00055	0,0015	0,0011
	0,010	0,0010	0,003	0,0011	0,003	0,002
	0,020	0,0020	0,006	0,0022	0,006	0,004
	0,030	0,0030	0,008	0,0033	0,009	0,006

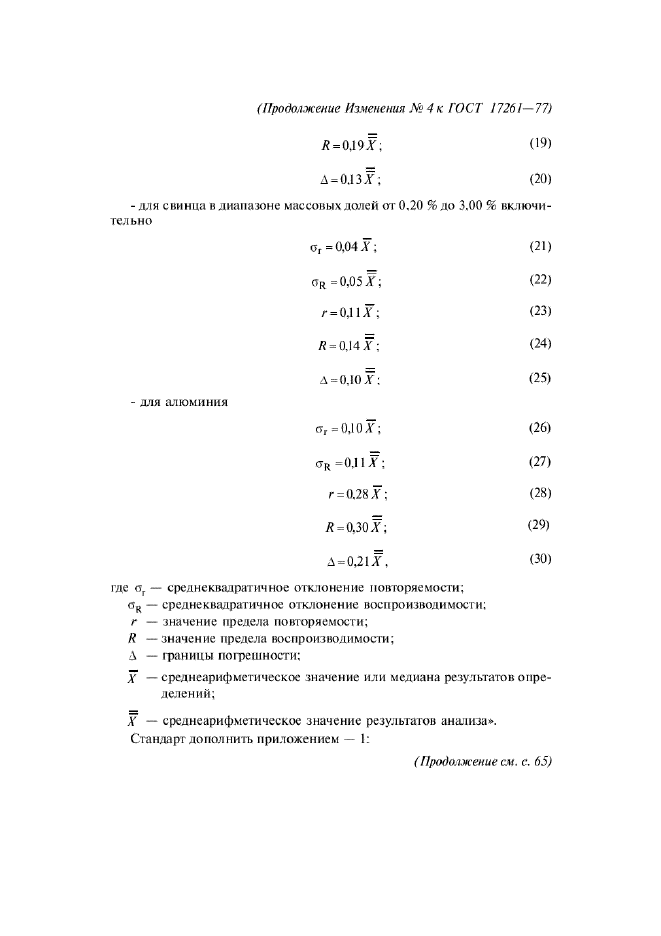

Значения метрологических характеристик и нормативы методики анализа (при доверительной вероятности Р = 0,95) для промежуточных массовых долей элементов рассчитывают методом линейной интерполяции или по формулам:

— для железа, меди, кадмия, олова, сурьмы

(11)
