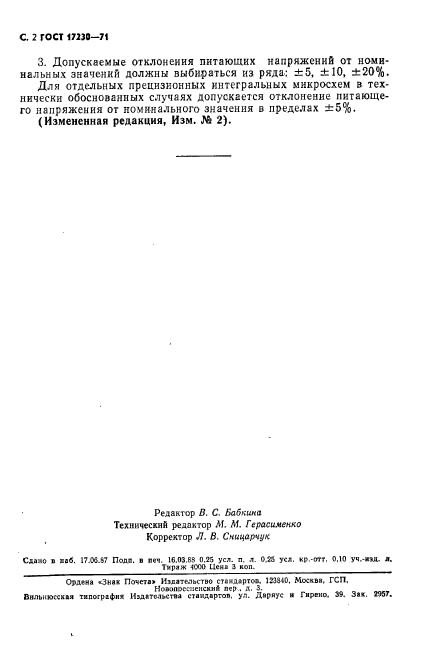

Страница 1

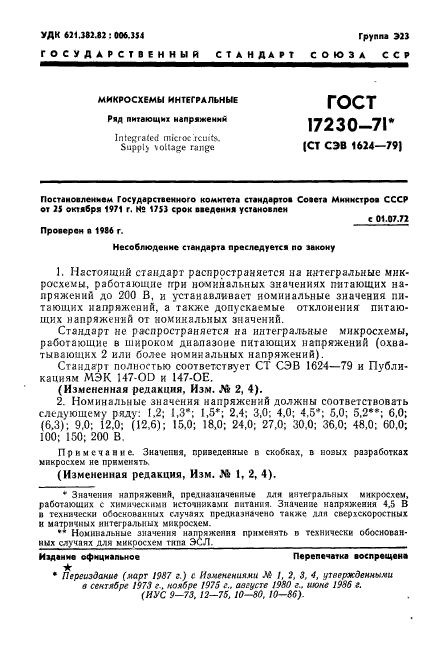

Страница 2

Страница 3

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МИКРОСХЕМЫ ИНТЕГРАЛЬНЫЕ

РЯД ПИТАЮЩИХ НАПРЯЖЕНИЙ

ГОСТ 17230-71 |СТ СЭВ 1624—79)

Издание официальное

Цмм 3 коп.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

УДК 621.3B2.t2 : ООб.Ш    Групп¹    Э23

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МИКРОСХЕМЫ ИНТЕГРАЛЬНЫЕ    ГОСТ

Ряд питающих напряжений    17230    71*

Integrated microcircuit».

Supjil> voltage range    (CT    СЭВ    1624—79J

Постановлением Государственного комитета стандартов Совета Министров СССР от 25 октября 1971 г. № 1753 срок введения установлен

с 01.07.72

Проварен a 1986 г.

Несоблюдение стандарта преследуется по закону

1.    Настоящий стандарт распррстраняется ца интегральные микросхемы, работающие ггри номинальных значениях питающих напряжений до 200 В, и устанавливает номинальные значения питающих напряжений, а также допускаемые отклонения питающих напряжений от номинальных значений.

Стандарт не распространяется на интегральные микросхемы, работающие в широком диапазоне питающих напряжений (охватывающих 2 или более номинальных напряжений).

Стандарт полностью соответствует СТ СЭВ 1624—79 и Публикациям МЭК 147-OD и 147-ОЕ.

(Измененная редакция, Изм. .*й 2, 4).

2.    Номинальные значения напряжений должны соответствовать следующему ряду: 1.2; 1,3*; 1.5*; 2,4; 3,0; 4.0; 4.5*; 5.0; 5.2²; 6.0; (6.3); 9.0; 12,0; (12,6); 15.0; 18,0; 24,0; 27,0; 30,0; 36,0; 48,0; 60,0; 100; 150; 200 В.

Примечание. Значения, приведенные а скобках, в нозых разработках микросхем не применять,

(Измененная редакция, Изм. ЛЬ 1, 2, 4).

* Значения напряжений, предназначенные дли интегральных микросхем, работающих с химическими источниками питания. Значение напряжения 4.5 В и технически обоснованных случаях предназначаемо также для спсрхскоросгных и матричных интегральных микросхем.

•* Номинальные значения напряжения применять о технически обоснован

1

Переиздание (март 1987 г.) с Изменениями М /, 2, 3, 4, утвержденными а сентябре 1973 г . ноябре 1975 г.. августе 1980 г., июне 1986 S.

2

(ИУС 9-73. 12-75, 10S0. 10-86).

С. 2 ГОСТ 17330-71

3. Допускаемые отклонения питающих напряжений от номинальных значений должны выбираться из ряда: ±5, ±10, ±20%.

Для отдельных прецизионных интегральных микросхем в технически обоснованных случаях допускается отклонение питающего напряжения от поминального значения в пределах ±5%.

(Измененная редакция, Изм. № 2).

Редактор В. С. Бабкина Технический редактор Af. М. Герасименко Корректор Л. В. Счицарчук

Сдано » *аб. 17.МЛ7 Поде, а п«ч. I6.03.8S 0.2S уся. п. я. 0.J5 усд. кр-отт. 0.10 уч.-в»д. я.

Тираж <№0 Цена 3 коп.

Ордема «Знй* Почета» Ииатгльово стандарте-». 123810. Москви. ГСП. Но*опос::1емски* пер . д. 3.

Вильнюсская ткпо.-ргфи* Мадатсикми стандартов, ул. Даряус н Гяреио. 39. За*. ГЧТ.
