ГОСТ 17199-88

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРТКИ СЛЕСАРНО-МОНТАЖНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 621.883.7:006.354    Группа    Г24

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРТКИ СЛЕСАРНО-МОНТАЖНЫЕ    ГОСТ

Технические условия    17199    88

Fitter’s screwdrivers. Specifications

МКС 25.140.30 ОКП 39 2660

Дата введения 01.07.89

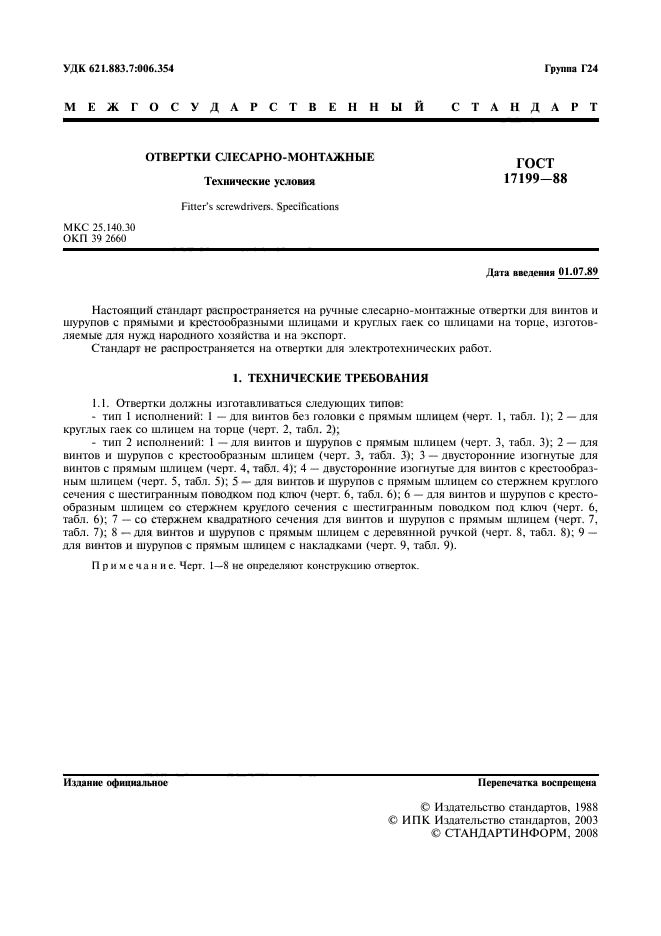

Настоящий стандарт распространяется на ручные слесарно-монтажные отвертки для винтов и шурупов с прямыми и крестообразными шлицами и круглых гаек со шлицами на торце, изготовляемые для нужд народного хозяйства и на экспорт.

Стандарт не распространяется на отвертки для электротехнических работ.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Отвертки должны изготавливаться следующих типов:

—    тип 1 исполнений: 1 — для винтов без головки с прямым шлицем (черт. 1, табл. 1); 2 — для круглых гаек со шлицем на торце (черт. 2, табл. 2);

—    тип 2 исполнений: 1 — для винтов и шурупов с прямым шлицем (черт. 3, табл. 3); 2 — для винтов и шурупов с крестообразным шлицем (черт. 3, табл. 3); 3 — двусторонние изогнутые для винтов с прямым шлицем (черт. 4, табл. 4); 4 — двусторонние изогнутые для винтов с крестообразным шлицем (черт. 5, табл. 5); 5 — для винтов и шурупов с прямым шлицем со стержнем круглого сечения с шестигранным поводком под ключ (черт. 6, табл. 6); 6 — для винтов и шурупов с крестообразным шлицем со стержнем круглого сечения с шестигранным поводком под ключ (черт. 6, табл. 6); 7 — со стержнем квадратного сечения для винтов и шурупов с прямым шлицем (черт. 7, табл. 7); 8 — для винтов и шурупов с прямым шлицем с деревянной ручкой (черт. 8, табл. 8); 9 — для винтов и шурупов с прямым шлицем с накладками (черт. 9, табл. 9).

Примечание. Черт. 1—8 не определяют конструкцию отверток.

Издание официальное    Перепечатка    воспрещена

© Издательство стандартов, 1988 © ИПК Издательство стандартов, 2003

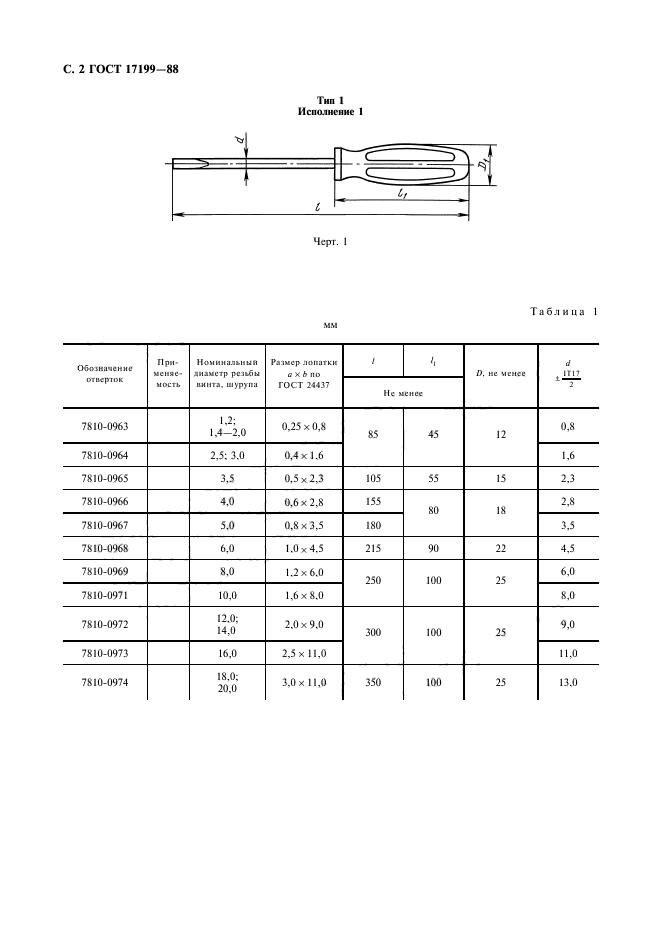

Черт. 1

Таблица 1

Обозначение отверток При меняе мость Номинальный диаметр резьбы винта, шурупа Размер лопатки а х E по ГОСТ 24437 O Oi не менее d ± IT17 _ 2 Не менее 7810-0963 ,0 ; 2,1,2 —1,4 0,25×0,8 85 45 12 0,8 7810-0964 ,0 3, ,5; 2, 0,4 х 1,6 1,6 7810-0965 3,5 0,5 х 2,3 105 55 15 2,3 7810-0966 4,0 0,6 х 2,8 155 80 18 2,8 7810-0967 5,0 0,8 х 3,5 180 3,5 7810-0968 6,0 1,0 х 4,5 215 90 22 4,5 7810-0969 8,0 1,2 х 6,0 250 100 25 6,0 7810-0971 10,0 1,6 х 8,0 8,0 7810-0972 о о, 2,4, 2,0 х 9,0 300 100 25 9,0 7810-0973 16,0 2,5 х 11,0 11,0 7810-0974 18,0; 20,0 3,0 х 11,0 350 100 25 13,0

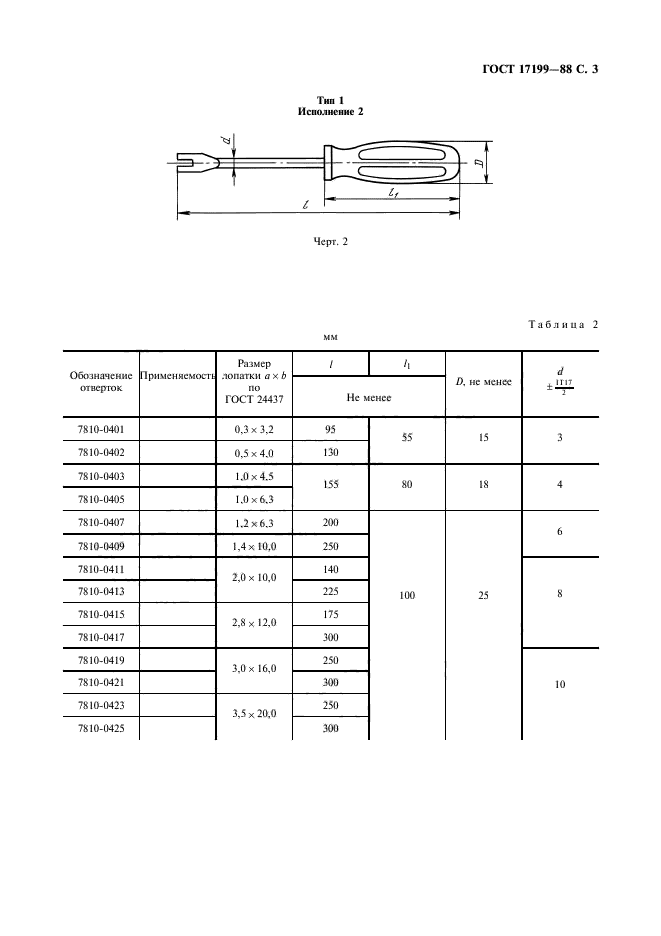

Черт. 2

Таблица 2

Обозначение отверток Применяемость Размер лопатки ахЬ по ГОСТ 24437 O Ol ‘, не менее G ± IT17 _ 2 Не менее 7810-0401 0,3 х 3,2 95 55 15 3 7810-0402 0,5 х 4,0 130 7810-0403 1,0 х 4,5 155 80 18 4 7810-0405 1,0 х 6,3 7810-0407 1,2 х 6,3 200 100 25 6 7810-0409 1,4 х 10,0 250 7810-0411 2,0 х 10,0 140 8 7810-0413 225 7810-0415 2,8 х 12,0 175 7810-0417 300 7810-0419 3,0 х 16,0 250 10 7810-0421 300 7810-0423 3,5 х 20,0 250 7810-0425 300

Тип 2

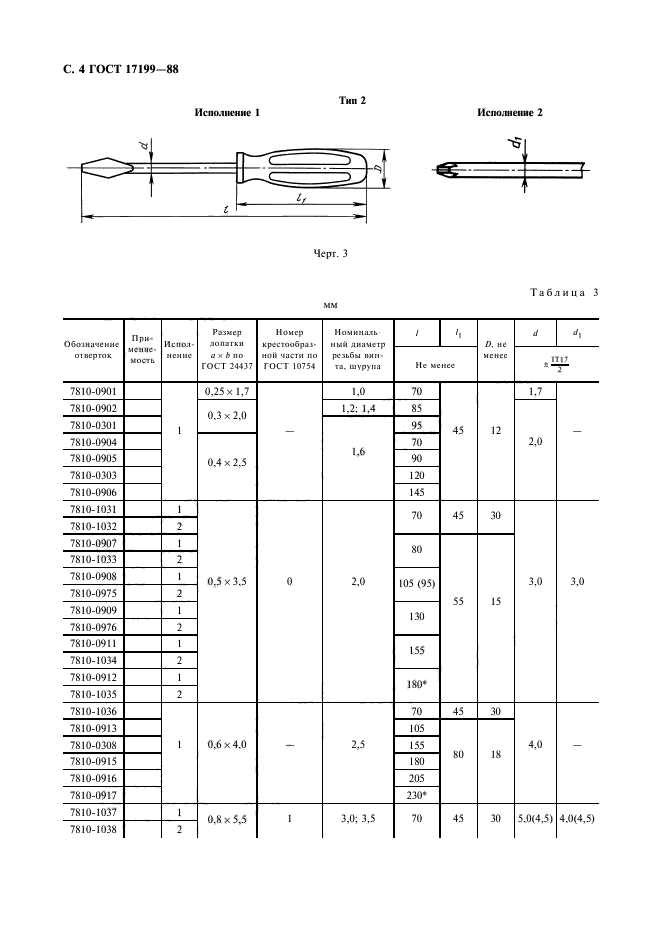

Черт. 3

мм

Таблица 3

Обозначение При Испол- Размер лопатки Номер крестообразной части по ГОСТ 10754 Номинальный диаметр резьбы винта, шурупа O Oi ‘, не менее d di отверток меняе мость нение а х E по ГОСТ 24437 Не менее ± IT17 _ 2 7810-0901 0,25 х 1,7 1,0 70 1,7 7810-0902 0,3 х 2,0 1,2; 1,4 85 7810-0301 1 95 45 12 7810-0904 1,6 70 2,0 7810-0905 0,4 х 2,5 90 7810-0303 120 7810-0906 145 7810-1031 1 70 45 30 7810-1032 2 7810-0907 1 80 7810-1033 2 7810-0908 1 0,5 х 3,5 0 2,0 105 (95) 3,0 3,0 7810-0975 2 55 15 7810-0909 1 130 7810-0976 2 7810-0911 1 155 7810-1034 2 7810-0912 1 180* 7810-1035 2 7810-1036 70 45 30 7810-0913 105 7810-0308 1 0,6 х 4,0 — 2,5 155 80 18 4,0 — 7810-0915 180 7810-0916 205 7810-0917 230* 7810-1037 1 0,8 х 5,5 1 3,0; 3,5 70 45 30 5,0(4,5) 4,0(4,5) 7810-1038 2

мм

мм

Продолжение табл. 3

мм

Номер крестообразной части по ГОСТ 10754

IT17

5,0 (4,5)

4,0 (4,5)

6,0

4,0

7,0 (6,0)

6,0

5,0

7,0

6,0

8,0

8,0

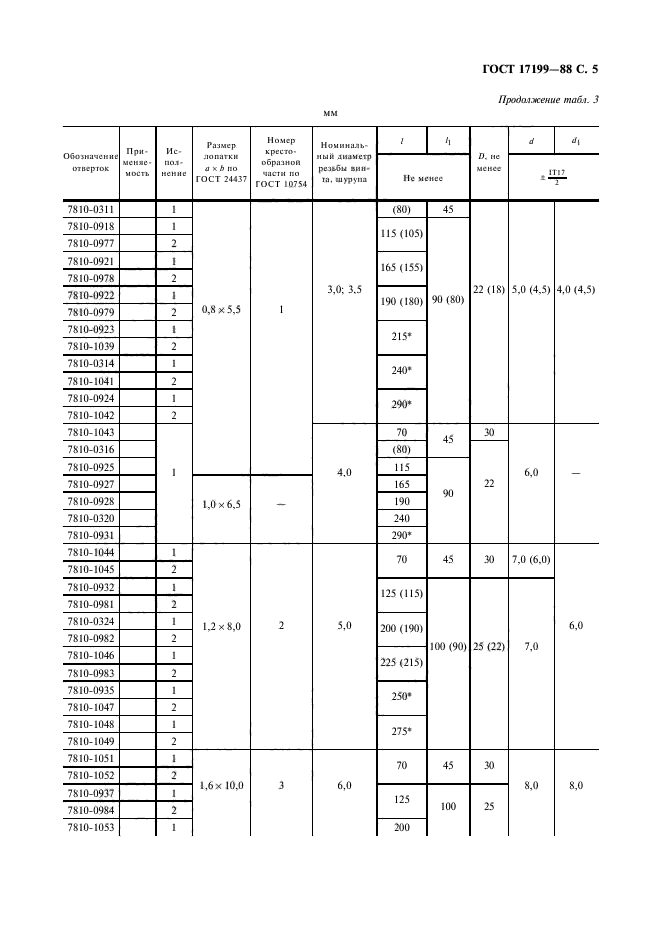

Обозначение отверток 7810-0311 7810-0918 7810-0977 7810-0921 7810-0978 7810-0922 7810-0979 7810-0923 7810-1039 7810-0314 7810-1041 7810-0924 7810-1042 7810-1043 7810-0316 7810-0925 7810-0927 7810-0928 7810-0320 7810-0931 7810-1044 7810-1045 7810-0932 7810-0981 7810-0324 7810-0982 7810-1046 7810-0983 7810-0935 7810-1047 7810-1048 7810-1049 7810-1051 7810-1052 7810-0937 7810-0984 7810-1053

При меняе мость Ис- пол- нение 1 1 2 1 2 1 2 1 2 1 2 1 2 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1

Размер лопатки а х b по ГОСТ 24437 0,8 х 5,5 1,0 х 6,5 1,2 х 8,0 1,6 х 10,0

Номинальный диаметр резьбы винта, шурупа 3,0; 3,5

O Oi Не менее (80) 45 115 (105) 90 (80) 165 (155) 190 (180) 215* 240* 290* 70 45 (80) 115 90 165 190 240 290* 70 45 125 (115) 100 (90) 200 (190) 225 (215) 250* 275* 70 45 125 100 200

‘, не менее 22 (18) 30 22 30 25 (22) 30 25

Продолжение табл. 3

Размер лопатки а х b по ГОСТ 24437

При-

меняе-

мость

Ис-

пол-

нение

Обозначение

отверток

IT17

7810-1054

7810-0941

7810-0985

1,6 х 10,0

8,0

8,0

7810-1055

7810-1056

7810-0942

7810-1057

7810-0943

7810-1058

7810-1059

7810-1061

7810-0944

10,0

2,0 х 13,0

7810-1062

10,0

7810-0945

7810-0986

7810-0946

7810-1063

7810-0947

2,5 х 16,0

7810-0948

7810-0951

7810-0346

12,0

3,0 х 18,0

7810-0952

7810-0953

7810-0954

7810-0955

4,0 х 23,0

Номер крестообразной части по ГОСТ 10754

Номиналь- O Oi ‘, не менее ный диаметр резьбы винта, шурупа Не менее 200 250 6,0 275 100 25 300 350 70 45 30 8,0 260 310 360 110 28 310 10,0 360 410 310 12,0; 14,0 360 410 16,0; 18,0 360 410

15,0

* Допускается изготовлять по заказу потребителя.

Примечания:

1.    Отвертки с размерами, указанными в скобках, допускается изготовлять до 01.07.91.

IT17

2.    Размер длины рукоятки li и D допускается выполнять с предельным отклонением ± —— до 01.07.91.

Черт. 4

Таблица 4 мм

Обозначение отверток Применяе мость Размер лопатки ах b по ГОСТ 24437 Номинальный диаметр резьбы винта, шурупа O, не менее G ± IT17 “ 2 7810-0993 0,6 х 4,0 2,5 75 4,0 20 7810-0994 0,8 х 5,5 3,0; 3,5 100 5,5 7810-0995 1,0 х 6,5 4,0 125 6,5 25 7810-0996 1,2 х 8,0 5,0 150 8,0 7810-0997 1,6 х 10,0 6,0 175 9,0 30 7810-0998 2,0 х 13,0 8,0 200 9,5 7810-0999 2,5 х 13,5 10,0 225 11,0 40

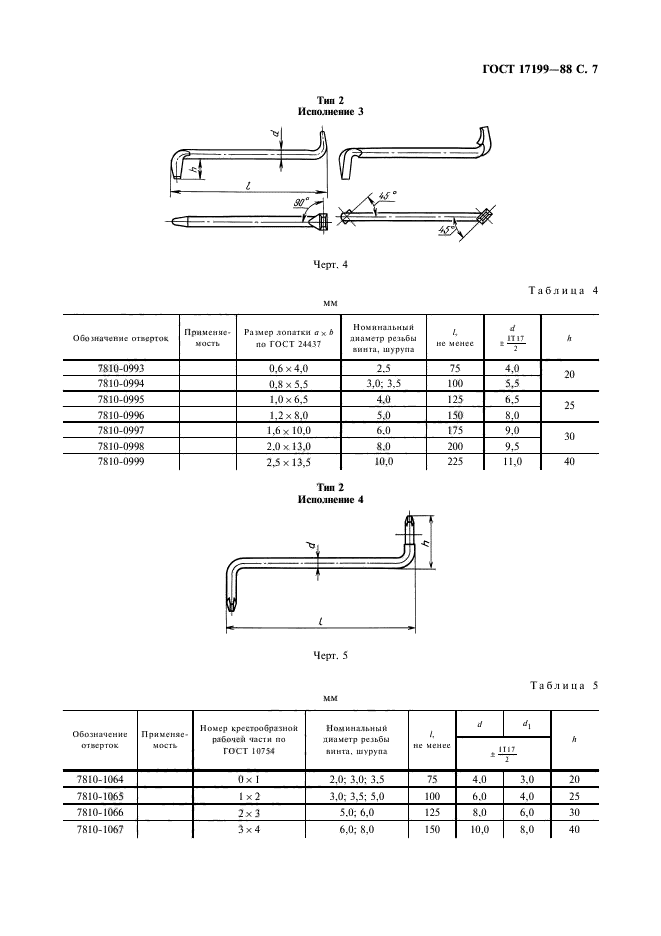

Тип 2 Исполнение 4

Черт. 5

Таблица 5 мм

Обозначение отверток Применяе мость Номер крестообразной рабочей части по ГОСТ 10754 Номинальный диаметр резьбы винта, шурупа O, не менее G Gi ± IT17 “ 2 7810-1064 0 х 1 2,0; 3,0; 3,5 75 4,0 3,0 20 7810-1065 1 х 2 3,0; 3,5; 5,0 100 6,0 4,0 25 7810-1066 2 х 3 5,0; 6,0 125 8,0 6,0 30 7810-1067 3 х 4 6,0; 8,0 150 10,0 8,0 40

Тип 2

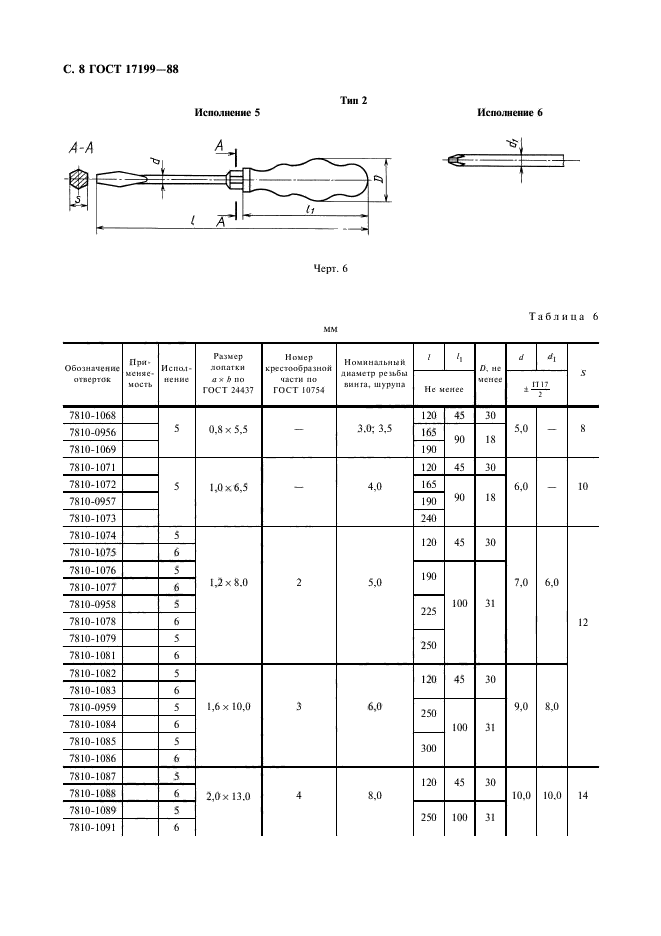

Черт. 6

мм

Таблица 6

Обозначение отверток При меняе мость Испол нение Размер лопатки а х b по ГОСТ 24437 Номер крестообразной части по ГОСТ 10754 Номинальный диаметр резьбы винта, шурупа O Oi ‘, не менее G Gi 6 Не менее ± IT17 “ 2 7810-1068 5 0,8 х 5,5 — 3,0; 3,5 120 45 30 5,0 — 8 7810-0956 165 90 18 7810-1069 190 7810-1071 5 1,0 х 6,5 — 4,0 120 45 30 6,0 — 10 7810-1072 165 90 18 7810-0957 190 7810-1073 240 7810-1074 5 1,2 х 8,0 2 5,0 120 45 30 7,0 6,0 12 7810-1075 6 7810-1076 5 190 100 31 7810-1077 6 7810-0958 5 225 7810-1078 6 7810-1079 5 250 7810-1081 6 7810-1082 5 1,6 х 10,0 3 6,0 120 45 30 9,0 8,0 7810-1083 6 7810-0959 5 250 100 31 7810-1084 6 7810-1085 5 300 7810-1086 6 7810-1087 5 2,0 х 13,0 4 8,0 120 45 30 10,0 10,0 14 7810-1088 6 7810-1089 5 250 100 31 7810-1091 6

мм Продолжение табл. 6

Обозначение отверток При меняе мость Испол нение Размер лопатки а х b по ГОСТ 24437 Номер крестообразной части по ГОСТ 10754 Номинальный диаметр резьбы винта, шурупа O Oi ‘, не менее G Gi 6 Не менее ± IT17 “ 2 7810-0961 5 2,0 х 13,0 4 8,0 300 100 31 10,0 10,0 14 7810-1092 6 7810-1093 5 2,5 х 16,0 — 10,0 120 45 30 11,0 — 17 7810-1095 300 100 31 7810-0962 350 7810-1098 3,0 х 18,0 — 12,0; 14,0 120 45 30 12,0 — 7810-1101 300 100 31 7810-1103 350 7810-1105 4,0 х 23,0 — 16,0; 18,0 120 45 30 15,0 — 19 7810-1107 350 100 31 7810-1109 400

П римечание. Допускается изготовлять стержень шестигранного сечения.

Тип 2 Исполнение 7

*Е — ширина рабочей части должна быть равна диагонали квадрата для отверток с квадратным стержнем или диаметру описанной окружности для отверток с шестигранным стержнем.

Черт. 7

мм Таблица 7

Обозначение отверток Применяе мость Толщина лопатки а по ГОСТ 24437 Номинальный диаметр резьбы винта, шурупа а1 O, не менее 7810-0352 250 7810-0354 1,6 6,0 300 7810-0356 8 400 7810-0358 250 7810-0360 2,0 8,0 300 7810-0362 400 7810-0364 2,5 10,0 10 300 7810-0366 400 7810-0368 3,0 12,0; 14,0 13 300 7810-0370 400 7810-0373 4,0 16,0; 18,0 17 400

П римечание. Допускается изготовлять стержень шестигранного сечения.

^— I

Черт. 8

мм

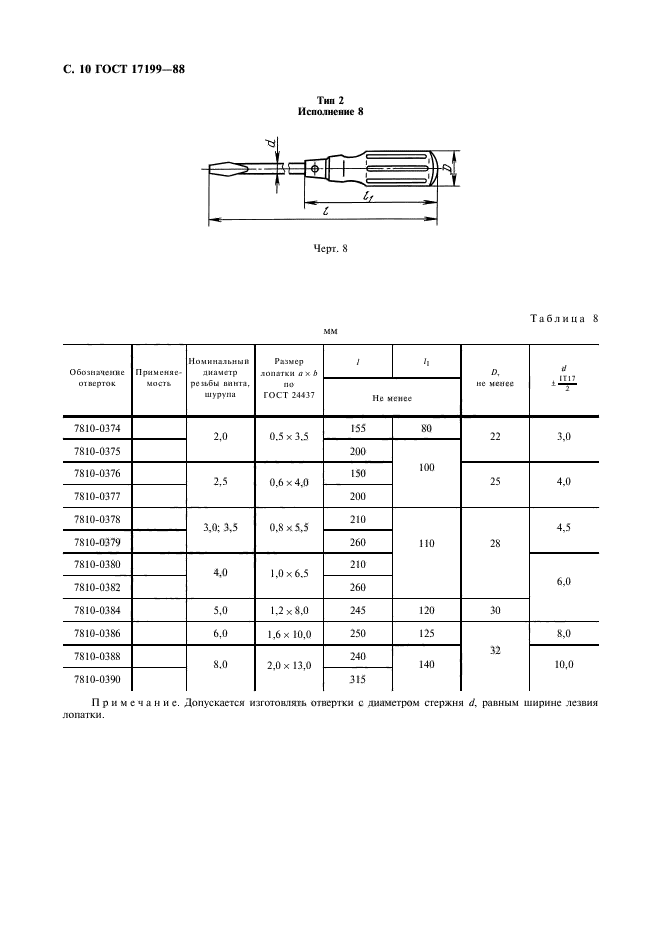

Таблица 8

Обозначение отверток Применяе мость Номинальный диаметр резьбы винта, шурупа Размер лопатки а х b по ГОСТ 24437 O Oi ‘, не менее G + IT17 _ 2 Не менее 7810-0374 2,0 0,5 х 3,5 155 80 22 3,0 7810-0375 200 100 7810-0376 2,5 0,6 х 4,0 150 25 4,0 7810-0377 200 7810-0378 3,0; 3,5 0,8 х 5,5 210 110 28 4,5 7810-0379 260 7810-0380 4,0 1,0 х 6,5 210 6,0 7810-0382 260 7810-0384 5,0 1,2 х 8,0 245 120 30 7810-0386 6,0 1,6 х 10,0 250 125 32 8,0 7810-0388 8,0 2,0 х 13,0 240 140 10,0 7810-0390 315

П римечание. Допускается изготовлять отвертки с диаметром стержня G, равным ширине лезвия лопатки.

Черт. 9

Таблица 9

Обозначение отверток Применяе мость Размер лопатки а х b по ГОСТ 24437 Номинальный диаметр резьбы винта, шурупа O, не менее А % Не менее 7810-0987 0,6 х 4,0 2,5 100 18 14 7810-0988 0,8 х 5,5 3,0; 3,5 125 20 16 7810-0989 1,0 х 6,5 4,5 160 22 18 7810-0395 1,2 х 8,0 5,0 200 28 22 7810-0397 1,6 х 10,0 6,0 250 32 25 7810-0991 2,0 х 13,0 8,0 280 36 28 7810-0992 2,5 х 16,0 10,0 315

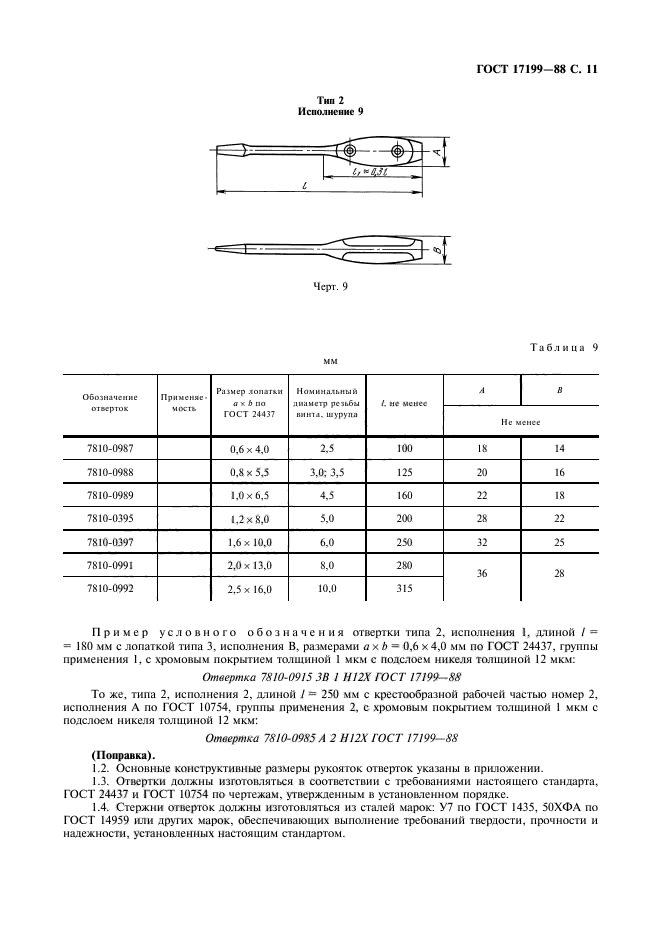

Пример условного обозначения отвертки типа 2, исполнения 1, длиной I = = 180 мм с лопаткой типа 3, исполнения В, размерами ахЬ = 0,6 х 4,0 мм по ГОСТ 24437, группы применения 1, с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

мм

Отвертка 7810-0915 3В 1 Н12Х ГОСТ17199-88

То же, типа 2, исполнения 2, длиной I = 250 мм с крестообразной рабочей частью номер 2, исполнения А по ГОСТ 10754, группы применения 2, с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Отвертка 7810-0985А 2 Н12ХГОСТ17199-88

(Поправка).

1.2.    Основные конструктивные размеры рукояток отверток указаны в приложении.

1.3.    Отвертки должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 24437 и ГОСТ 10754 по чертежам, утвержденным в установленном порядке.

1.4.    Стержни отверток должны изготовляться из сталей марок: У7 по ГОСТ 1435, 50ХФА по ГОСТ 14959 или других марок, обеспечивающих выполнение требований твердости, прочности и надежности, установленных настоящим стандартом.

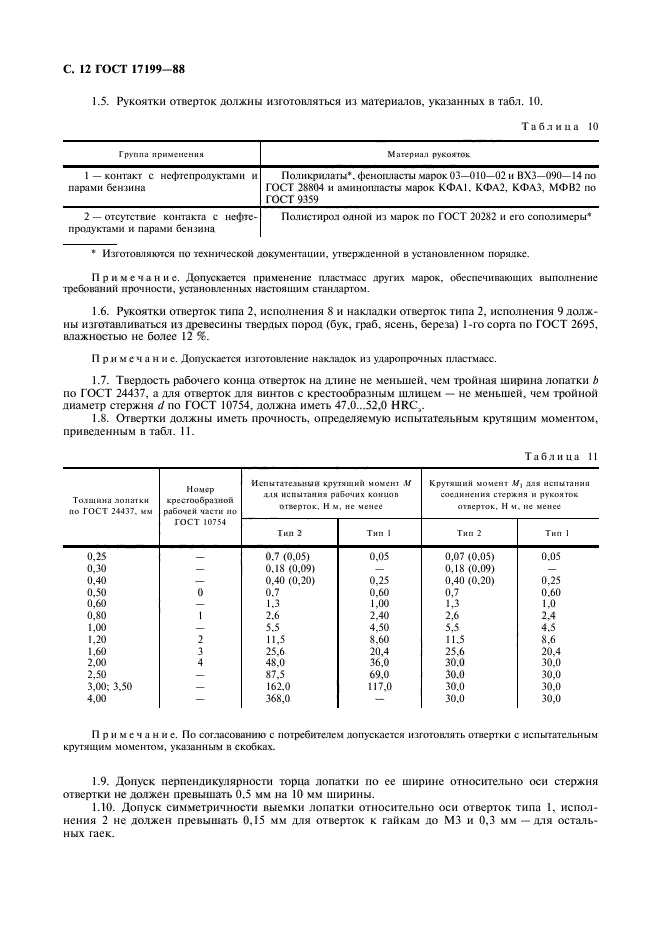

1.5. Рукоятки отверток должны изготовляться из материалов, указанных в табл. 10.

Таблица 10 Группа применения Материал рукояток 1 — контакт с нефтепродуктами и парами бензина Поликрилаты*, фенопласты марок 03—010—02 и ВХ3—090—14 по ГОСТ 28804 и аминопласты марок КФА1, КФА2, КФА3, МФВ2 по ГОСТ 9359 2 — отсутствие контакта с нефтепродуктами и парами бензина Полистирол одной из марок по ГОСТ 20282 и его сополимеры*

* Изготовляются по технической документации, утвержденной в установленном порядке.

Примечание. Допускается применение пластмасс других марок, обеспечивающих выполнение требований прочности, установленных настоящим стандартом.

1.6.    Рукоятки отверток типа 2, исполнения 8 и накладки отверток типа 2, исполнения 9 должны изготавливаться из древесины твердых пород (бук, граб, ясень, береза) 1-го сорта по ГОСТ 2695, влажностью не более 12 %.

Примечание. Допускается изготовление накладок из ударопрочных пластмасс.

1.7.    Твердость рабочего конца отверток на длине не меньшей, чем тройная ширина лопатки b по ГОСТ 24437, а для отверток для винтов с крестообразным шлицем — не меньшей, чем тройной диаметр стержня d по ГОСТ 10754, должна иметь 47,0…52,0 HRC₃.

1.8.    Отвертки должны иметь прочность, определяемую испытательным крутящим моментом, приведенным в табл. 11.

Т аблица 11

Толщина лопатки по ГОСТ 24437, мм Номер крестообразной рабочей части по ГОСТ 10754 Испытательный крутящий момент М для испытания рабочих концов отверток, Н м, не менее Крутящий момент М-[ для испытания соединения стержня и рукояток отверток, Н м, не менее Тип 2 Тип 1 Тип 2 Тип 1 0,25 — 0,7 (0,05) 0,05 0,07 (0,05) 0,05 0,30 — 0,18 (0,09) — 0,18 (0,09) — 0,40 — 0,40 (0,20) 0,25 0,40 (0,20) 0,25 0,50 0 0,7 0,60 0,7 0,60 0,60 — 1,3 1,00 1,3 1,0 0,80 1 2,6 2,40 2,6 2,4 1,00 — 5,5 4,50 5,5 4,5 1,20 2 11,5 8,60 11,5 8,6 1,60 3 25,6 20,4 25,6 20,4 2,00 4 48,0 36,0 30,0 30,0 2,50 — 87,5 69,0 30,0 30,0 3,00; 3,50 — 162,0 117,0 30,0 30,0 4,00 — 368,0 — 30,0 30,0

Примечание. По согласованию с потребителем допускается изготовлять отвертки с испытательным крутящим моментом, указанным в скобках.

1.9.    Допуск перпендикулярности торца лопатки по ее ширине относительно оси стержня отвертки не должен превышать 0,5 мм на10 мм ширины.

1.10.    Допуск симметричности выемки лопатки относительно оси отверток типа 1, исполнения 2 не должен превышать 0,15 мм для отверток к гайкам до М3 и 0,3 мм — для остальных гаек.

1.11.    Параметр R_a шероховатости поверхностей отверток по ГОСТ 2789 должен быть не более, мкм:

лицевых рабочих граней лопаток………………………………… 3,2

поверхностей торца лопаток; поверхностей, образующих крестообразный шлиц;

наружной поверхности стержня…………………………………. 6,3

боковых нерабочих граней…………………………………….. 12,5

Примечание. Допускается на лопатках отверток для винтов с прямым шлицем наносить насечку с размерами, указанными в приложении на черт. 5.

1.12.    Параметр шероховатости поверхностей деревянных рукояток и накладок отверток должен быть не более R _тах 100 мкм по ГОСТ 7016.

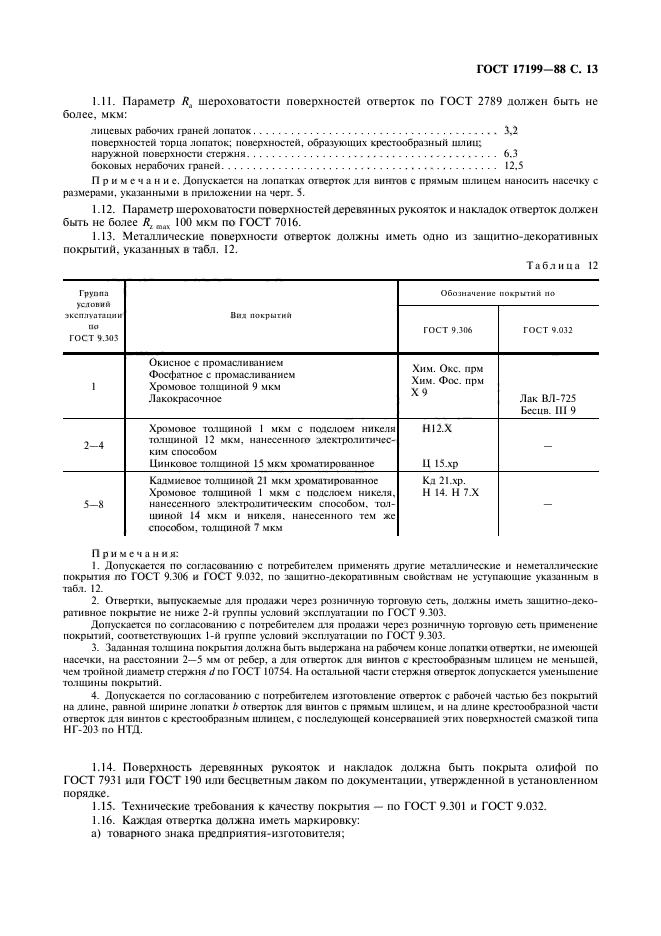

1.13.    Металлические поверхности отверток должны иметь одно из защитно-декоративных покрытий, указанных в табл. 12.

Таблица 12

Группа условий эксплуатации по ГОСТ 9.303 Обозначение покрытий по Виц покрытий ГОСТ 9.306 ГОСТ 9.032 1 Окисное с промасливанием Фосфатное с промасливанием Хромовое толщиной 9 мкм Лакокрасочное Хим. Окс. прм Хим. Фос. прм Х 9 Лак ВЛ-725 Бесцв. III 9 4 — 2 Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом Цинковое толщиной 15 мкм хроматированное Н12.Х Ц 15.хр — 8 — 5 Кадмиевое толщиной 21 мкм хроматированное Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом, толщиной 7 мкм Кд 21.хр. Н 14. Н 7.Х —

Примечания:

1.    Допускается по согласованию с потребителем применять другие металлические и неметаллические покрытия по ГОСТ 9.306 и ГОСТ 9.032, по защитно-декоративным свойствам не уступающие указанным в табл. 12.

2.    Отвертки, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративное покрытие не ниже 2-й группы условий эксплуатации по ГОСТ 9.303.

Допускается по согласованию с потребителем для продажи через розничную торговую сеть применение покрытий, соответствующих 1-й группе условий эксплуатации по ГОСТ 9.303.

3.    Заданная толщина покрытия должна быть выдержана на рабочем конце лопатки отвертки, не имеющей насечки, на расстоянии 2—5 мм от ребер, а для отверток для винтов с крестообразным шлицем не меньшей, чем тройной диаметр стержня d по ГОСТ 10754. На остальной части стержня отверток допускается уменьшение толщины покрытий.

4.    Допускается по согласованию с потребителем изготовление отверток с рабочей частью без покрытий на длине, равной ширине лопатки b отверток для винтов с прямым шлицем, и на длине крестообразной части отверток для винтов с крестообразным шлицем, с последующей консервацией этих поверхностей смазкой типа НГ-203 по НТД.

1.14.    Поверхность деревянных рукояток и накладок
