ГОСТ 17186-71

Втулки зажимные с буртиком и наклонно расположенным цилиндрическим отверстием к токарно-револьверным станкам. Конструкция и размеры

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

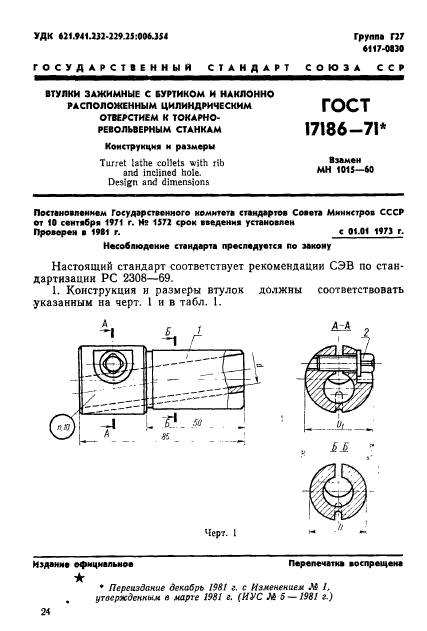

УДК ft21.941.2l2-229.2J:006.)$4    Группа    Г27

6117 -М JO

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ЗАЖИМНЫЕ С БУРТИКОМ И НАКЛОННО

РАСПОЛОЖЕННЫМ ЦИЛИНДРИЧЕСКИМ    ГОСТ

ОТВЕРСТИЕМ К ТОКАРНОРЕВОЛЬВЕРНЫМ СТАНКАМ    17186-71*

Конструкция и размеры

Turret lathe collets with rib

and inclined hole.    «15-60

Design and dimensions

Постановлением Государственного комитета стандартов Соаата Министров СССР от 10 сентября 1971 г. М5 1J72 срок введения установлен

Проворам а 1901 г.    с    01.01    1971    г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт соответствует рекомендации СЭВ по стандартизации PC 2308—69.

1. Конструкция и размеры втулок должны соответствовать указанным на черт. I и в табл. 1.

Черт. I

Издание официальное    Перепечатка    воспрещена

★

* Переиздание декабрь 1981 г. с Изменением М I, утвержденным я марге 1981 г. (ИУС № 5 — J981 г.)

24

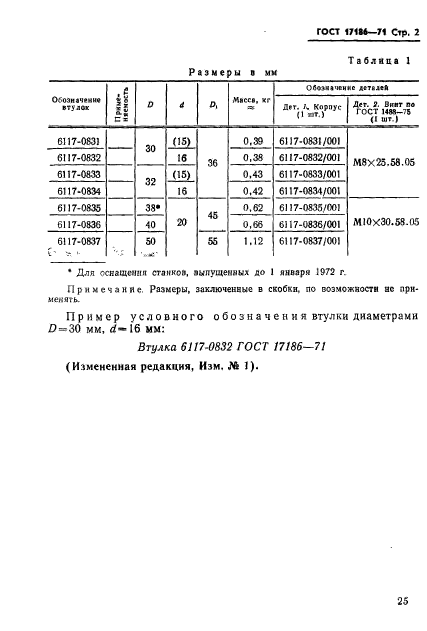

ГОСТ 17114-71 Стр. 2

* Для оснащении станков, выпущенных до 1 января 1972 г.

Примечание. Размеры, заключенные в скобки, по возможности не применять.

Пример условного обозначен и я втулки диаметрами 0=30 мм, d»16 мм:

Втулка 6117-0832 ГОСТ 17186-71

(Измененная редакция, Изм. № 1).

25

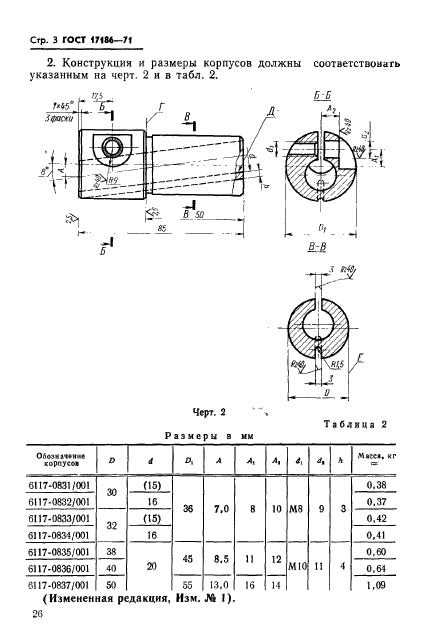

Стр. 3 ГОСТ 171М—71

2. Конструкция и размеры корпусов должны соответствовать указанным на черт. 2 и в табл. 2.

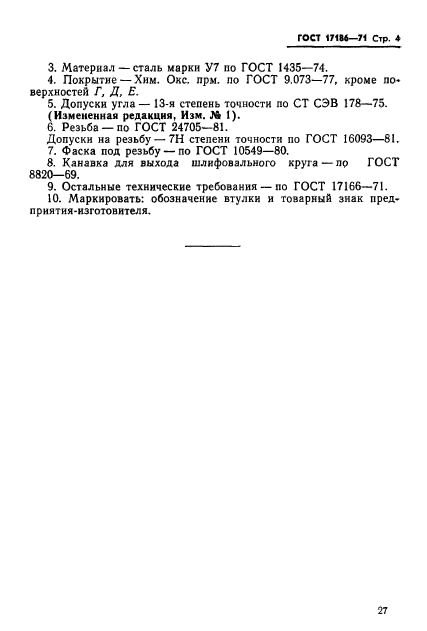

ГОСТ 171М—71 Стр. 4

3.    Материал —сталь марки У7 по ГОСТ 1435-74.

4.    Похрытие — Хим. Оке. прм. по ГОСТ 9.073-77, кроме по» верхностей Г, Д, Е.

5.    Допуски угла — 13-я степень точности по СТ СЭВ 178—75. (Измененная редакция, Изм. № 1).

6.    Резьба —по ГОСТ 24705-81.

Допуски на резьбу —7Н степени точности по ГОСТ 16093-81.

7.    Фаска под резьбу — по ГОСТ 10549-80.

8.    Канавка для выхода шлифовального круга — по ГОСТ 8820-69.

9.    Остальные технические требования — по ГОСТ 17166-71.

10.    Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.

27

/

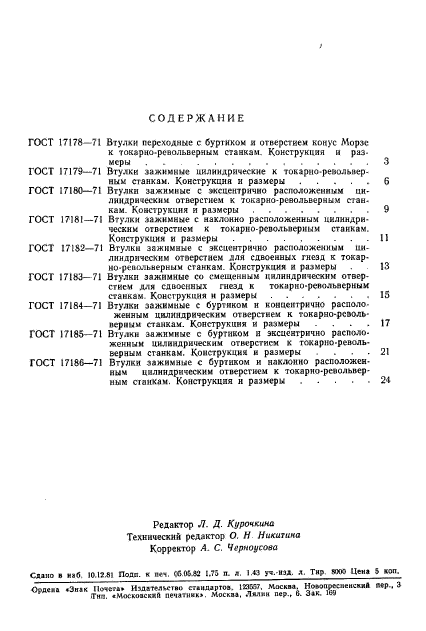

СОДЕРЖАНИЕ
