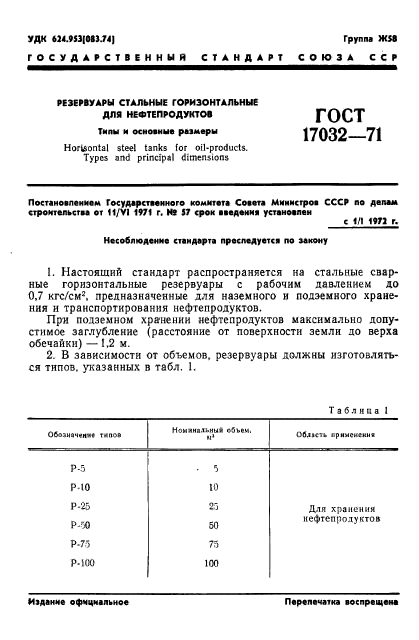

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РЕЗЕРВУАРЫ СТАЛЬНЫЕ ГОРИЗОНТАЛЬНЫЕ Типы и основные размеры Horisontal steel tanks for petroleum products. Types and main dimensions |
ГОСТ 17032-71 |
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 11 июня 1971 г. № 57 срок введения установлен
с 01.01.72
1. Настоящий стандарт распространяется на стальные сварные горизонтальные резервуары с рабочим давлением до 0,7 кгс/см2, предназначенные для наземного хранения и транспортирования нефтепродуктов.
При подземном хранении нефтепродуктов максимально допустимое заглубление (расстояние от поверхности земли до верха обечайки) — 1,2 м.
2. В зависимости от объемов, резервуары должны изготовляться типов, указанных в табл. 1.
Таблица 1
|
Обозначение типов |
Номинальный объем, м3 |
Область применения |
|
Р-5 |
5 |
|
|
Р-10 |
10 |
|
|
Р-25 |
25 |
Для хранения |
|
Р-50 |
50 |
нефтепродуктов |
|
Р-75 |
75 |
|
|
Р-100 |
100 |

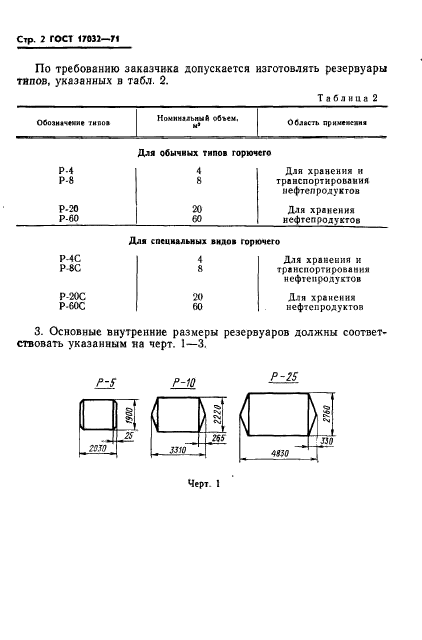

По требованию заказчика допускается изготовлять резервуары типов, указанных в табл. 2.
Таблица 2
|
Обозначение типов |
Номинальный объем, м3 |
Область применения |
|
Для обычных типов горючего |
||
|
Р-4 |
4 |
Для хранения и транспортирования |
|
Р-8 |
8 |
нефтепродуктов |
|
Р-20 |
20 |
Для хранения |
|
Р-60 |
60 |
нефтепродуктов |
|
Для специальных видов горючего |
||
|
Р-4С |
4 |
Для хранения и транспортирования |
|
Р-8С |
8 |
нефтепродуктов |
|
Р-20С |
20 |
Для хранения |
|
р-60С |
60 |
нефтепродуктов |
3. Основные внутренние размеры резервуаров должны соответствовать указанным на черт. 1 — 3.
Черт. 1
