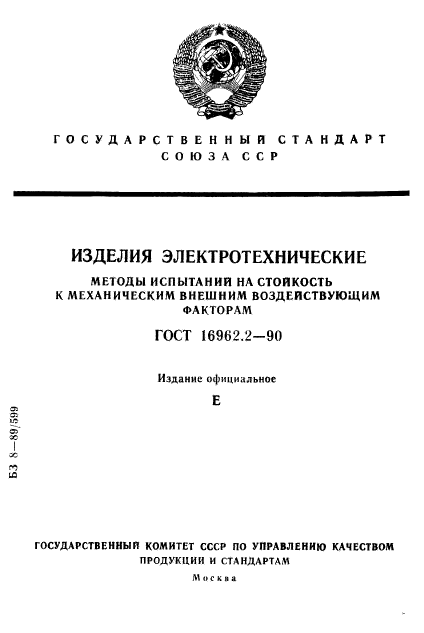

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ

МЕТОДЫ ИСПЫТАНИЙ НА СТОЙКОСТЬ К МЕХАНИЧЕСКИМ ВНЕШНИМ ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ

ГОСТ 16962.2-90

Издание официальное

БЗ 8—89/599

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ

ПРОДУКЦИИ И СТАНДАРТАМ М о с к а а

УДК 62U.04.001.4:009 354 Группа Е09

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ

Методы испытаний иа стойкость к механическим внешним воздействующим факторам

ГОСТ

16962.2-90

Electrical articles.

Test methods as to environment mechanical factors stability

ока з¹ ах)

Дат» введения 01.01.91 для вновь разрабатываемых и модернизируемых электротехнических изделий 01.01.93 для разработанных до 01.01.91 электротехнических изделий*

Настоящий стандарт распространяется на электротехнические изделия (далее — изделия) народнохозяйственного назначения и для экспорта, перечень которых приведен в приложении 2 к ГОСТ 17516.1.

Стандарт устанавливает методы испытаний изделий на соответствие требованиям по стойкости (устойчивости н/или прочности) к воздействию механических факторов внешней среды, установленным ГОСТ 17516.1.

I. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Общие положения испытаний — по ГОСТ 20.57.406 и настоящему стандарту.

1.2. Испытания по настоящему стандарту относят к предварительным, приемочным (государственным, межведомственным, ведомственным), типовым, квалификационным и периодическим испытаниям.

При типовых испытаниях соответствующие испытания изготовитель выбирает в зависимости от возможного влияния вносимых

Издание официальное Е

Перепечатка воспрещена

Порядок введения стандарта в действие приведен в приложении !.

С. 2 ГОСТ 16962.2-90

изменений на Качества изделий и согласовывает с представителем заказчика на данном предприятии н с организацией-держателем подлинника конструкторской документации

При периодических испытаниях изделия испытывают через определенный срок или после выпуска определенного количества изделий; периодичность различных испытаний может быть различной для одной и той же группы изделий в зависимости от стабильности производства, конструктивных н технологических особенностей изделий, и должна устанавливаться в стандартах на изделия. При проведении испытаний через определенный срок периодичность выбирают из ряда: 1, 3, 6, 12 мес, в отдельных технически и экономически обоснованных случаях допускается устанавливать периодичность из ряда 1,5; 2; 3; 4; 5 лет, причем для периодичности три года и менее при отсутствии в течение 3 лет рекламаций по данному виду воздействия периодичность испытаний может быть увеличена.

1.3. Порядок испытаний электроугольных изделий и продукции, измеряемой в единицах длины, устанавливают в стандартах и ТУ на изделия.

1.4. Если масса, габаритные размеры и конструкция изделий не позволяют испытывать их в полном комплексе на существующем испытательном оборудовании, то испытания проводят поблочно.

Порядок таких испытаний оговаривают в стандартах и технических условиях на конкретные серии или типы изделий и (или) программах испытаний (далее — в стандартах и ТУ на изделия и Г1И).

Если последовательные поблочные испытания не позволяют, проверять соответствие изделий требованиям технических задании (далее — ТЗ) или стандартов и ТУ на изделия, то испытания блоков, электрически связанных между собой, проводят одновременно при размещении их в нескольких камерах или на нескольких стендах.

Изделия, которые состоят из блоков или узлов, находящихся в неодинаковых эксплуатационных условиях, испытывают раздельно но нормам, соответствующим условиям эксплуатации данных блоков. что устанавливают в стандартах и ТУ на изделия и ПИ.

1.5. Если масса или габаритные размеры готового изделия не позволяют проводить его испытания на существующем оборудовании, и оно после изготовления не может быть разделено на отдельные блоки (узлы), то такие изделия оценивают по специальной программе, согласованной с заказчиком (в том числе расчетным или расчетно-экспериментальным методами; допускается испытывать только отдельные ответственные узлы).

• Если необходимость типовых испытаний возникает по инициативе этой организации, выбор, согласование и проведение испытаний осуществляет эта орга» низания

ГОСТ 16962 2-»0 С. Э

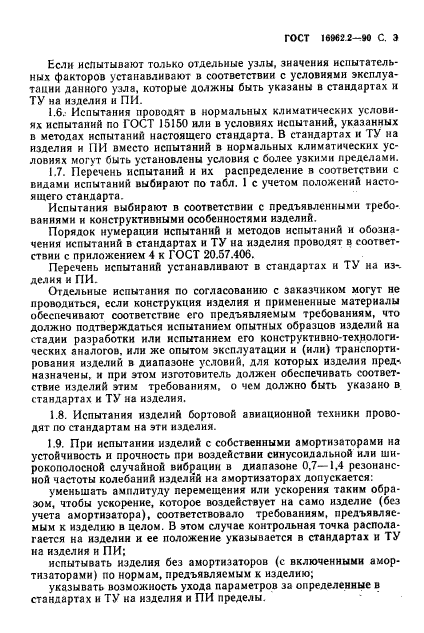

Если испытывают только отдельные узлы, значения испытательных факторов устанавливают в соответствии с условиями эксплуатации данного узла, которые должны быть указаны в стандартах н ТУ на изделия и ПИ.

1.6. Испытания проводят в нормальных климатических условиях испытаний по ГОСТ J5150 или в условиях испытаний, указанных в методах испытании настоящего стандарта. В стандартах и ТУ на изделия и ПИ вместо испытаний в нормальных климатических условиях могут быть установлены условия с более узкими пределами.

1.7. Перечень испытаний и их распределение в соответствии с видами испытаний выбирают по табл. 1 с учетом положений настоящего стандарта.

Испытания выбирают в соответствии с предъявленными требованиями и конструктивными особенностями изделий.

Порядок нумерации испытаний и методов испытаний и обозначения испытаний в стандартах и ТУ на изделия проводят в соответствии с приложением 4 к ГОСТ 20.57.406.

Перечень испытаний устанавливают в стандартах и ТУ на из-, делия и ПИ.

Отдельные испытания по согласованию с заказчиком могут не проводиться, если конструкция изделия и примененные материалы обеспечивают соответствие его предъявляемым требованиям, что должно подтверждаться испытанием опытных образцов изделий на стадии разработки или испытанием его конструктивно-технологических аналогов, или же опытом эксплуатации и (или) транспортирования изделий в диапазоне условий, для которых изделия пред-, назначены, и при этом изготовитель должен обеспечивать соответствие изделий этим требованиям, о чем должно быть указано в стандартах и ТУ на изделия.

1.8. Испытания изделий бортовой авиационной техники проводят по стандартам на эти изделия.

1.9. При испытании изделий с собственными амортизаторами на устойчивость и прочность при воздействии синусоидальной или широкополосной случайной вибрации в диапазоне 0,7—1,4 резонансной частоты колебаний изделий на амортизаторах допускается:

уменьшать амплитуду перемещения или ускорения таким образом, чтобы ускорение, которое воздействует на само изделие (без учета амортизатора), соответствовало требованиям, предъявляемым к изделию в целом. В этом случае контрольная точка располагается на изделии и ее положение указывается в стандартах и ТУ на изделия и ПИ;

испытывать изделия без амортизаторов (с включенными амортизаторами) по нормам, предъявляемым к изделию;

указывать возможность ухода параметров за определенные в стандартах и ТУ на изделия и ПИ пределы.

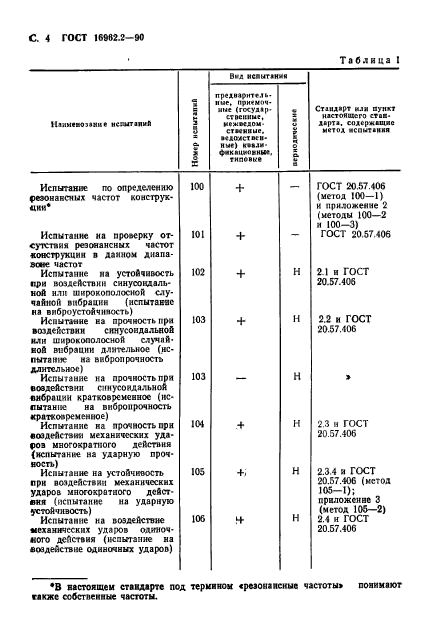

С. 4 ГОСТ 18962.2-90

Таблица I

		Вил испытания
НыИВО)»ЯК исзытаямй	■ S \| 5 X О. * 8 X	прдшрнт.1 к-II иг, прк«мач-мм* (государстве и иис, И«ЖМДОМ- стмнвие. •«дохствгп- И V») «•».!»■ Ооккцховни. типойь-	г и V \ ч о X a а	Стшдарт ИЛИ пункт настоящего стандарта. содержание метод аспитащя

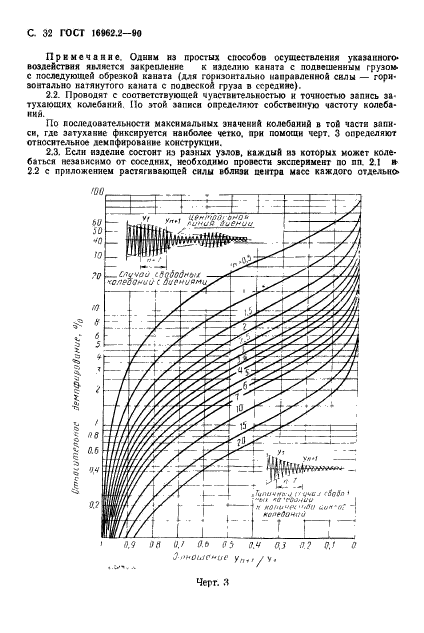

Испытание по определенны резонансных частот конструкции*	100	+	■—	ГОСТ 20.57.406 (метод 100-1) и приложение 2 (методы 100—2 и 100-3)
Испытание на проверху отсутствия резонансных частот конструкции в данном диапазоне частот	101	+		ГОСТ 20 57 406
Испытание на устойчивость при воздействии синусоидальной или широкополосной случайной вибрация (нспытавас на виброустойчияость)	102	+	н	2 1 и ГОСТ 20.57.406
Испытание ка прочность при воздействии синусоидальной или широкополосной случай-вой вибрации длительное (испытание на вибролрочность длительное)	103	+	и	2.2 и ГОСТ 20.57.406
Испытание на прочность при вовдейстзнн синусоидальной вибрации кратковременное (испытание на вибропрочноегь кратковременное)	103		н	»
Испытание на прочность прн воздействия механических ударов многократного действия (испытание на ударную проч-вость) Испытание на устойчивость прн воздействии механических ударов многократного действия (испытание на ударную устойчивость)	101	.+	н	2.3 и ГОСТ 20.57.406

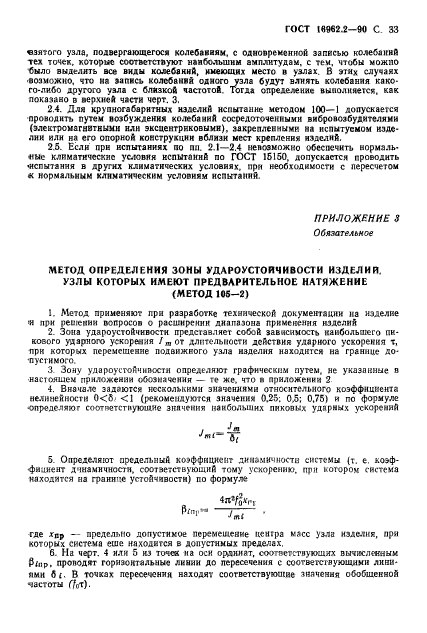

	105	+.	н	2.3.4 а ГОСТ 20.57.406 (метод 105-1); приложенве 3 (метод 106—2)

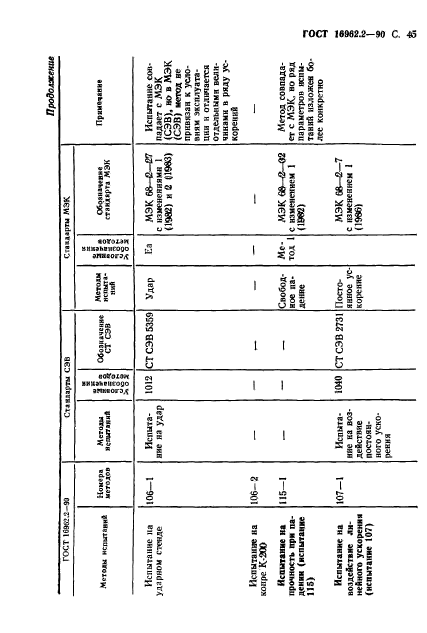

Испытание на воздействие механических ударов одиночного действия (испытание на воздействие одиночных ударов)	106	4-	н	2.4 и ГОСТ 20.57.406

•В настоящем стандарте под термином «резонансные частоты* понимают гакже собственные частоты.

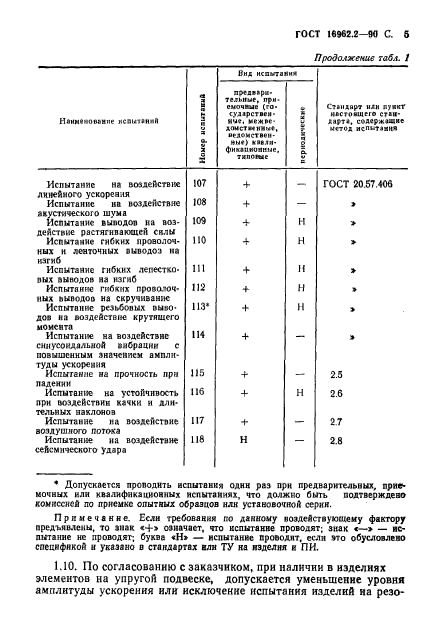

ГОСТ 16962.2-90 С. б

Продолжение табл. 1

		Вид исаь-таиия
	«	яредмри-
	В m	Te.Ti.nuf, при-
	В m	смочвыс (го-	е	Стлиярт МАИ яу«кг
	3 ш	<)'Д«рстасм-	к	нсстошипо СТ»И-
Нпиминоывпг кСВИИНяП	3 ш	иче. кежвг-	£	дарт«. содержащие
	о ■■	Аоистмихм*,	г	«под испитян
	*	■ГДОМСТВ«Н-	V
	о.	»Ы») чип-	1 о.
	1	фикдиииякыс.	1 о.
	=	ТХП01ЫС	V с
Испытание на воздействие	107	+	—	ГОСТ 20.57.406
линейного ускорения	108
Испытание ив воздействие	108	+	—	»
акустическою шума Испытание выводов на воз	109	+	н	>
действие растягивающей силы	МО
Испытание гибких проволоч	МО	+	н	»
ных н ленточных выводоз на
изгиб	111
Испытание гибких лепестко	111	+	к	*
вых выводов на изгиб	112
Испытание гибких прова’оч-	112	+	н	»
ных выводов на скручивание	ИЗ*
Испытание резьбовых выво	ИЗ*	+	н	>
дов на воздействие крутящего
монета
Испытание на воздействие	114	+	—	»
синусоидальной вибрации с
повышенным значением ампли
туды ускорения	115
Испытание на прочность при	115	+	—	2.5
падении	116
Испытание ка устойчивость	116	+	н	2.6
лрн воздействии качки и дли
тельных наклонов

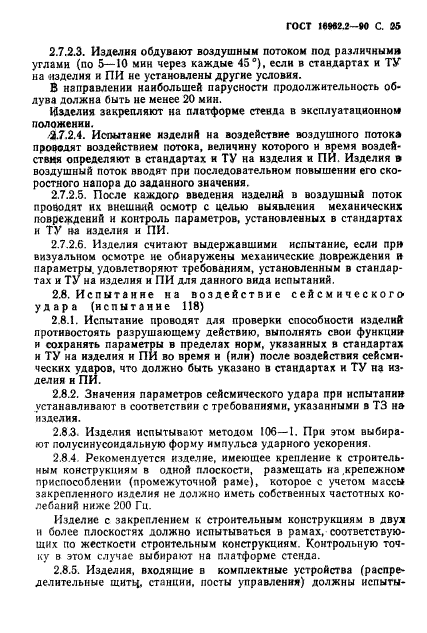

Испытание на воздействие	117	+	—	27
воздушного потока	118
Испытание на воздействие	118	И	—	2.8
сейсмического удара

* Допускается проводить испытания одна раз при предварительных, приемочных или квалификационных испытаниях, что должно быть подтверждено комиссией по приемке опытных образков или установочной серии.

Примечание. Если требования по данному воздействующему фактору предъявлены, то лик «+» означает, что испытание проводят; знак «—> — испытание не проводят; буква «Н» — испытание проводит, если *то обусловлено спецификой и указано в стандартах нли ТУ ка изделия и ПИ.

1.10. По согласованию с заказчиком, при наличии в изделиях элементов на упругой подвеске, допускается уменьшение уровня амплитуды ускорения или исключение испытания изделий на резо-

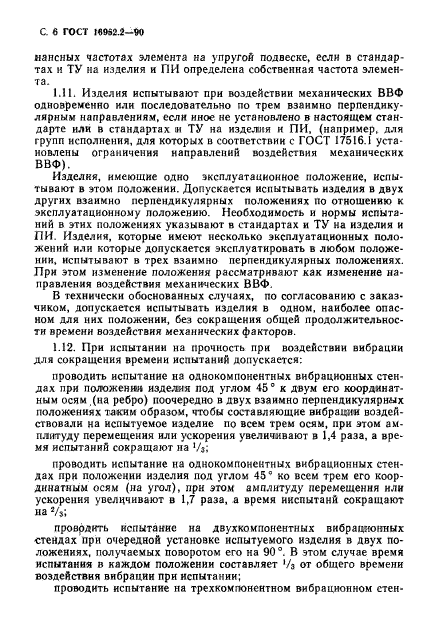

С 6 ГОСТ >6952.2-30

напсных частотах элемента на упругой подвеске, если в стандартах и ТУ па изделия и ПИ определена собственная частота элемента.

1.11. Изделия испытывают при воздействии механических ВВФ одновременно или последовательно по трем взаимно перпендикулярным направлениям, если иное не установлено в настоящем стандарте или в стандартах « ТУ на изделия и ПИ, (например, для групп исполнения, для которых и соответствии с ГОСТ 17516.1 установлены ограничения направлений воздействия механических ВВФ).

Изделия, имеющие одно эксплуатационное положение, испытывают в этом положении. Допускается испытывать изделия в двух других взаимно перпендикулярных положениях по отношению к эксплуатационному положению. Необходимость и нормы испытаний в этих положениях указывают в стандартах и ТУ на изделия и ПИ. Изделия, которые имеют несколько эксплуатационных положений или которые допускается эксплуатировать в любом положении, испытывают в трех взаимно перпендикулярных положениях. При этом изменение положения рассматривают как изменение направления воздействия механических ВВФ.

В технически обоснованных случаях, по согласованию с заказчиком, допускается испытывать изделия в одном, наиболее опасном для них положении, без сокращения общей продолжительности времени воздействия механических факторов.

1.12. При испытании на прочность при воздействии вибрации для сокращения времени испытаний допускается:

проводить испытание на однокомпонентных вибрационных стендах при положения изделия под углом 45° к двум его координатным осям (на ребро) поочередно в двух взаимно перпендикулярных положениях таким образом, чтобы составляющие вибрации воздействовали на испытуемое изделие по всем трем осям, при этом амплитуду перемещения или ускорения увеличивают в 1,4 раза, а время испытаний сокращают на V»;

проводить испытание на однокомпонентных вибрационных стендах при положении изделия под углом 45° ко всем трем его координатным осям (на угол), при этом амплитуду перемещения или ускорения увеличивают в 1,7 раза, а время нкспытанй сокращают на */,;

проводить испытание на двухкомпонентных вибрационных стендах при очередной установке испытуемого изделия в двух положениях, получаемых поворотом его на 90°. В этом случае время испытания в каждом положении составляет ‘/₃ от общего времени воздействия вибрации при испытании;

проводить испытание на трехкомпонентном вибрационном стен-

ГОСТ 16962.2-90 с. 7

де. В этом случае время испытаний составляет */₃ от общего времени воздействия вибрации при испытании.

В случае неудовлетворительных результатов допускается повторять испытание в соответствии с выбранным методом при нормальной продолжительности; при положительных результатах повторных испытаний изделия считают выдержавшими испытания.

1.13. При сокращении продолжительности воздействия вибрации путем увеличения амплитуды ускорения следует учитывать диапазон линейности прочностной характеристики изделия, т. е. при повышенном уровне амплитуды ускорения недопустимо появление качественно новых механизмов отказов, не имеющих места при уровне амплитуды ускорения, установленной в технических требованиях на изделие согласно ГОСТ 17516.1.

1.14. Для перемещаемых (переносных, перевозимых) изделий (например, групп по табл. 9 ГОСТ 17516il) нспытаыне на ударную прочность и вибропрочность (и, если требуется по условиям эксплуатации, — на устойчивость) проводят в таре, если ее можно рассматривать как неотъемлемую часть изделия или если предусмотрена перевозка изделий в таре, что должно быть указано в стандартах и ТУ на изделия и ПИ.

1.15. Испытание включает следующий ряд операций, проводимых последовательно:

начальная стабилизация (если требуется);

начальные проверки и начальные измерения (если требуется);

выдержка;

конечная стабилизация (еслитребуется);

заключительные проверки и заключительные измерения (если требуется).

1.16. В процессе начальных (до выдержки) и заключительных (после выдержки) проверок и измерений проводят визуальный осмотр изделий и измерение параметров, указанных в стандартах и ТУ на изделия и ПИ для данного вида испытаний.

Измерение параметров во время выдержки в заданных условиях испытаний проводят, если это указано в стандартах и ТУ на изделия и ПИ.

Перечень этих параметров, их значения до. в процессе н после выдержки, а также методику их проверки и методику проведения визуального осмотра, устанавливают в стандартах н ТУ на изделия и ПИ.

В первую очередь измеряют параметры, наиболее подверженные влиянию условий испытаний. Если в стандартах и ТУ на изделия предусмотрено измерение параметров в процессе выдержки, то начальные измерения параметров рекомендуется проводить после установки изделий на стенд (в нормальных климатических условиях испытаний).

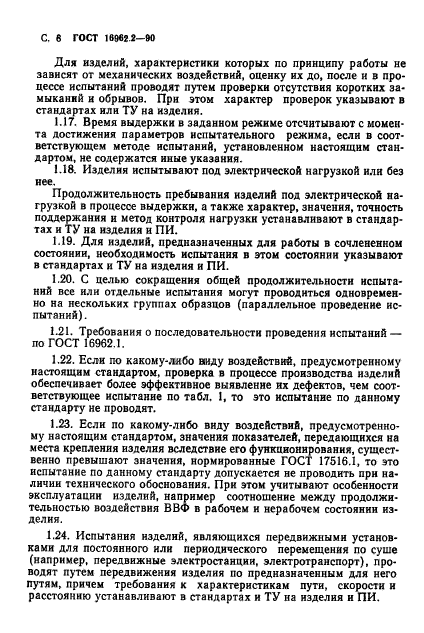

С. в ГОСТ 1вдв2.2-М

Для изделий, характеристики которых по принципу работы не зависят от механических воздействий, оценку их до, после и в процессе испытаний проводят путем проверки отсутствия коротких замыканий и обрывов. При этом характер проверок указывают в стандартах или ТУ на изделия.

1.17. Время выдержки в заданном режиме отсчитывают с момента достижения параметров испытательного режима, если в соответствующем методе испытаний, установленном настоящим стандартом, не содержатся иные указания.

1.18. Изделия испытывают под электрической нагрузкой или без нее.

Продолжительность пребывания изделий под электрической нагрузкой в процессе выдержки, а также характер, значения, точность поддержания и метод контроля нагрузки устанавливают в стандартах и ТУ на изделия и ПИ.

1.19. Для изделий, предназначенных для работы в сочлененном состоянии, необходимость испытания в этом состоянии указывают в стандартах и ТУ на изделия и ПИ.

1.20. С целью сокращения общей продолжительности испытаний все или отдельные испытания могут проводиться одновременно на нескольких группах образцов (параллельное проведение испытаний).

1.21. Требования о последовательности проведения испытаний — по ГОСТ 16962.1.

1.22. Если по какому-либо виду воздействий, предусмотренному настоящим стандартом, проверка в процессе производства изделий обеспечивает более эффективное выявление их дефектов, чем соответствующее испытание по табл. 1, то это испытание по данному стандарту не проводят.

1.23. Если по какому-либо виду воздействий, предусмотренному настоящим стандартом, значения показателей, передающихся на места крепления изделия вследствие его функционирования, существенно превышают значения, нормированные ГОСТ 17516.1, то это испытание по данному стандарту допускается не проводить при наличии технического обоснования. При этом учитывают особенности эксплуатации изделий, например соотношение между продолжительностью воздействия ВВФ в рабочем и нерабочем состоянии изделия.

1.24. Испытания изделий, являющихся передвижными установками для постоянного или периодического перемещения по суше (например, передвижные электростанции, электротранспорт), проводят путем передвижения изделия по предназначенным для него путям, причем требования к характеристикам пути, скорости и расстоянию устанавливают в стандартах и ТУ на изделия и ПИ.

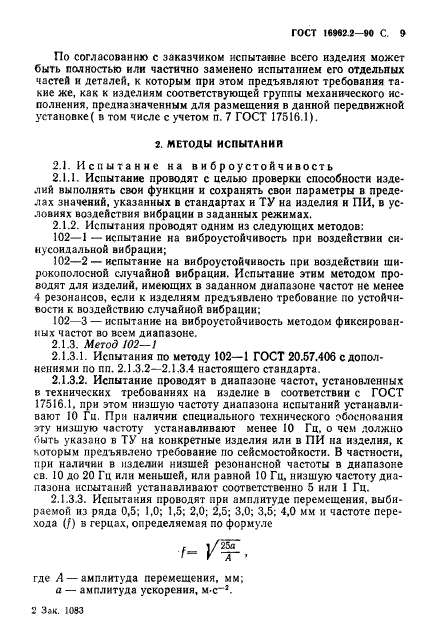

ГОСТ 16962.2-90 С. 9

По согласованию с заказчиком испытание всего изделия может Сыть полностью или частично заменено испытапием его отдельных частей и деталей, к которым при этом предъявляют требования такие же, как к изделиям соответствующей группы механического исполнения, предназначенным для размещения в данной передвижной установке ( в том числе с учетом п. 7 ГОСТ 17516.1).

2. МЕТОДЫ ИСПЫТАНИЙ

2.1. Испытанно на виброустойчивость

2.1.1. Испытание проводят с целью проверки способности изделий выполнять свои функции и сохранять свои параметры в пределах значений, указанных в стандартах и ТУ на изделия и ПИ, в условиях воздействия вибрации в заданных режимах.

2.1.2. Испытания проводят одним из следующих методов:

102—1 — испытание на внброустойчивость при воздействии синусоидальной вибрации;

102—2 — испытание на виброустойчивость при воздействии широкополосной случайной вибрации. Испытание этим методом проводят для изделий, имеющих в заданном диапазоне частот не менее 4 резонансов, если к изделиям предъявлено требование по устойчивости к воздействию случайной вибрации;

102—3 — испытание на виброустойчивость методом фиксированных частот во всем диапазоне.

2.1.3. Метод 102—1

2.1.3.1. Испытания по методу 102—1 ГОСТ 20.57.406 с дополнениями по пп. 2.1.3.2—2.1.3.4 настоящего стандарта.

2.1.3.2. Испытание проводят в диапазоне частот, установленных в технических требованиях на изделие в соответствии с ГОСТ 17516.1. при этом низшую частоту диапазона испытаний устанавливают 10 Ги. При наличии специального технического обоснования эту низшую частоту устанавливают менее 10 Гц. о чем должно оыть указано в ТУ на конкретные изделия или в ПИ на изделия, к которым предъявлено требование по сейсмостойкости. В частности, при наличии в изделии низшей резонансной частоты в диапазоне св. 10 до 20 Гц или меньшей, или равной 10 Гц, низшую частоту диапазона испытаний устанавливают соответственно 5 или 1 Гц.

2.1.3.3. Испытания проводят при амплитуде перемещения, выбираемой из ряда 0,5; 1,0; 1,5; 2,0; 2,5; 3.0; 3,5; 4,0 мм и частоте перехода (/) в герцах, определяемая по формуле

где Л —амплитуда перемещения, мм; а — амплитуда ускорения, м-с^-2.

2 Ззк. 1083

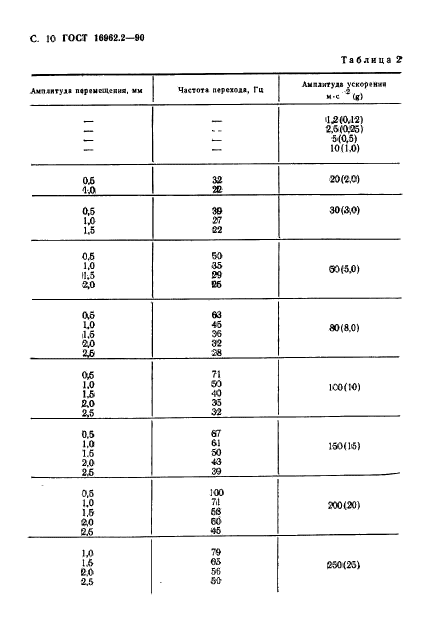

С. 10 ГОСТ 16662.2-90

Таблица 2

Амл*ятул П«р«ЫОД«ЯИЯ. мм

Частот» п«ре*ол», Гц

Амядитум ускорения

»••«’ (f)

>1.2(0,12)

2.6(0.25)

5(0,5)

10(1.0)

0.6

4Л

20(2.0)

0.5

1/)

1.5

2<7 22

30(3,0)

0.6

1.0

IK5

2.0

Еб

03(5.0)

<Хо 1.0 ,1.6 2/> 2Jo

Э6

Э2

Я0(8.0)

Ofi

1.0

1А

2.0

2.5

Э5

Э2

1С0(!0)

0.5

1.0

1.6

2.0

2.6

150(15)

0.6

1.0

1.6

2.0

2.6

100

7,1

200(20)

\fi

1.6

2.0

2.5

250(25)

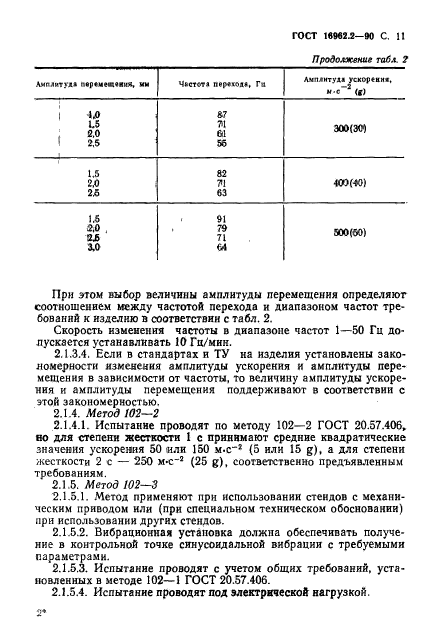

ГОСТ 1вМ2.2—90 С. II

Продолжение табл. 7

Лмплитух* ycKOptam, и-е^-2

Амплитуд» а*р«мм«акя, им

2.0

2.5

ЭОО(ЭО)

1.5 2.0 25

1.6 2.0 2J6 3.0

4COUO)

71 Ы

500(60)

При .этом выбор величины амплитуды перемещения определяют соотношением между частотой перехода и диапазоном частот требований к изделию в’ соответствии с табл. 2.

Скорость изменения частоты в диапазоне частот 1—50 Гц допускается устанавливать 10 Гц/мин.

2.1.3.4. Если в стандартах и ТУ на изделия установлены закономерности изменения амплитуды ускорения и амплитуды перемещения в зависимости от частоты, то величину амплитуды ускорения и амплитуды перемещения поддерживают в соответствии с этой закономерностью.

2.1.4. Метод 102—2

2.1.4.1. Испытание проводят по методу 102—2 ГОСТ 20.57.406, во для степени жесткости 1 с принимают средние квадратические значения ускорения 50 или 150 м-с^—* (5 или 15 g), а для степени жесткости 2 с — 250 м»с^-2 (25 g), соответственно предъявленным требованиям.

2.1.5. Метод 102—3

2.1.5.1. Метод применяют при использовании стендов с механическим приводом или (при специальном техническом обосновании) при использовании других стендов.

2.1.5.2. Вибрационная установка должна обеспечивать получение в контрольной точке синусоидальной вибрации с требуемыми параметрами.

2.1.5.3. Испытание проводят с учетом общих требований, установленных в методе 102—1 ГОСТ 20.57.406.

2.1.5.4. Испытание проводят под электрической нагрузкой.

С. 12 ГОСТ 16982 2—90

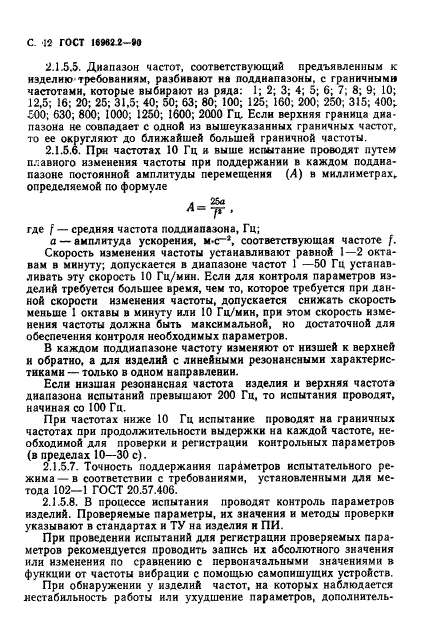

2.1.5.5. Диапазон частот, соответствующий предъявленным к изделию требованиям, разбивают на поддиапазоны, с граничными частотами, которые выбирают из ряда: 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000 Гц. Если верхняя граница диапазона не совпадает с одной из вышеуказанных граничных частот, то ее округляют до ближайшей большей граничной частоты.

2.1.5.6. При частотах 10 Гц и выше испытание проводят путем п.-.авного изменения частоты при поддержании в каждом поддиапазоне постоянной амплитуды перемещения (А) в миллиметрах, определяемой по формуле

где f — средняя частота поддиапазона, Гц;

а — амплитуда ускорения, м-с^-1, соответствующая частоте /.

Скорость изменения частоты устанавливают равной 1—2 октавам в минуту; допускается в диапазоне частот 1 —50 Гц устанавливать эту скорость 10 Гц/мин. Если для контроля параметров изделий требуется большее время, чем то, которое требуется при данной скорости изменения частоты, допускается снижать скорость меньше 1 октавы в минуту или 10 Гц/мин, при этом скорость изменения частоты должна быть максимальной, но достаточной для обеспечения контроля необходимых параметров.

В каждом поддиапазоне частоту изменяют от низшей к верхней и обратно, а для изделий с линейными резонансными характеристиками — только в одном направлении.

Если низшая резонансная частота изделия и верхняя частота диапазона испытаний превышают 200 Гц, то испытания проводят, начиная со 100 Гц.

При частотах ниже 10 Гц испытание проводят на граничных частотах при продолжительности выдержки на каждой частоте, необходимой для проверки и регистрации контрольных параметров (в пределах 10—30 с).

2.1.5.7. Точность поддержания параметров испытательного режима—в соответствии с требованиями, установленными для метода 102-1 ГОСТ 20.57.406.

2.1.5.8. В процессе испытания проводят контроль параметров изделий. Проверяемые параметры, их значения и методы проверки указывают в стандартах и ТУ на изделия и ПИ.

При проведении испытаний для регистрации проверяемых параметров рекомендуется проводить запись нх абсолютного значения или изменения по сравнению с первоначальными значениями в функции от частоты вибрации с помощью самопишущих устройств.

При обнаружении у изделий частот, на которых наблюдается нестабильность работы или ухудшение параметров, дополнитель-

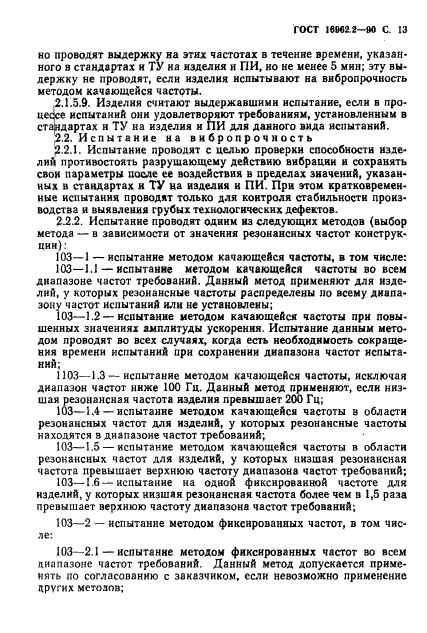

ГОСТ 16862.2-90 С. 13

но проводят выдержку на этих частотах в течение времени, указан* ного в стандартах н ТУ на изделия и Г1И, но не менее 5 мин; эту выдержку не проводят, если изделия испытывают на вибропрочность методом качающейся частоты.

.2.1.5.9. Изделии считают выдержавшими испытание, если в процессе испытаний они удовлетворяют требованиям, установленным в стандартах и ТУ на изделия и ПИ для данного вида испытаний.

,2.2. Испытание на вибропрочность

2.2.1. Испытание проводят с целью проверки способности изделий противостоять разрушающему действию вибрации и сохранять свои параметры после ее воздействия в пределах значений, указанных в стандартах и ТУ на изделия и ПИ. При этом кратковременные испытания проводят только для контроля стабильности производства и выявления грубых технологических дефектов.

2.2.2. Испытание проводят одним из следующих методов (выбор метода — в зависимости от значения резонансных частот конструкции):

103—1 — испытание методом качающейся частоты, в том числе:

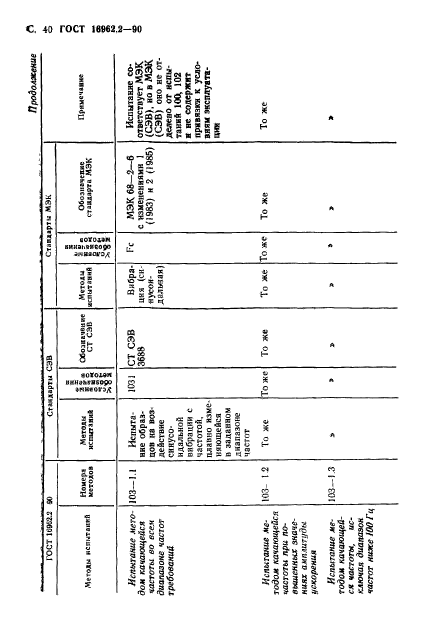

103—1.1 — испытание методом качающейся частоты во всем диапазоне частот требований. Данный метод применяют для изделий, у которых резонансные частоты распределены по всему диапазону частот испытаний или не установлены;

103—1.2 — испытание методом качающейся частоты при повышенных значениях амплитуды ускорения. Испытание данным методом проводят во всех случаях, когда есть необходимость сокращения времени испытаний при сохранении диапазона частот испытаний;

ПОЗ—1.3 — испытание методом качающейся частоты, исключая диапазон частот ннже 100 Гц. Данный метод применяют, если низшая резонансная частота изделия превышает 200 Гц;

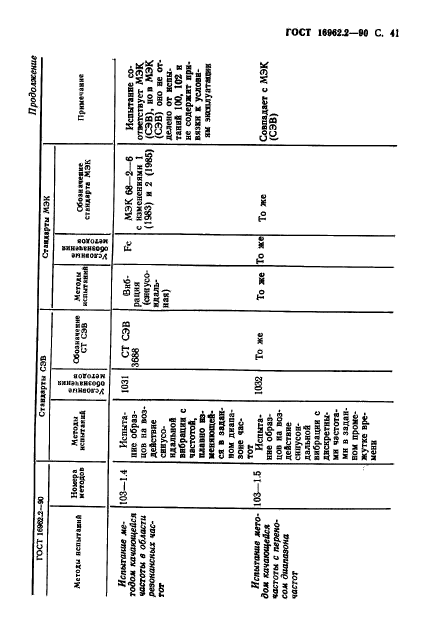

103—1.4 — испытание методом качающейся частоты в области резонансных частот для изделий, у которых резонансные частоты находятся в диапазоне частот требований;

103—1.5 — испытание методом качающейся частоты в области резонансных частот для изделий, у которых низшая резонансная частота превышает верхнюю частоту диапазона частот требований;

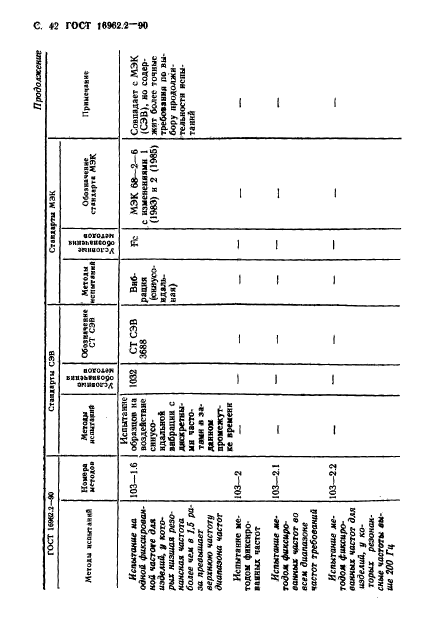

103—1.6 — испытание на одной фиксированной частоте для изделий, у которых низшая резонансная частота более чем в 1,5 раза превышает верхнюю частоту диапазона частот требований;

103—2 — испытание методом фиксированных частот, в том числе:

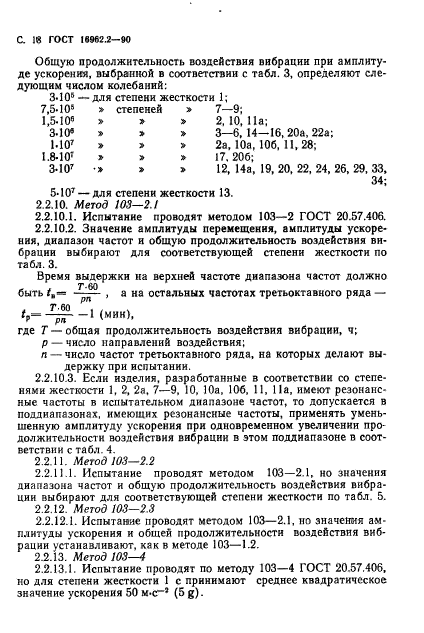

103—2.1 — испытание методом фиксированных частот во всем диапазоне частот требований. Данный метод допускается применять по согласованию с заказчиком, если невозможно применение других методов;

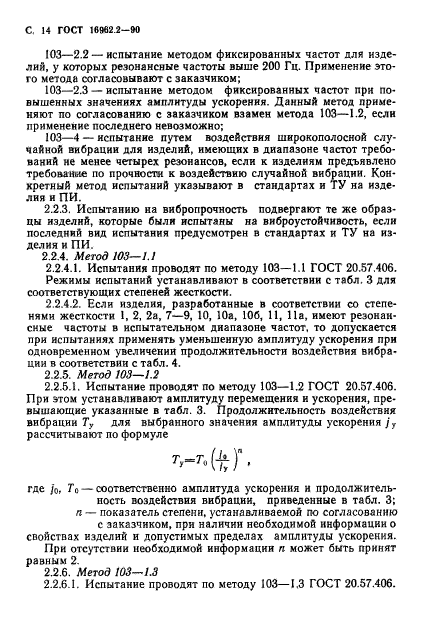

С, 14 ГОСТ 16962.2-90

103—2.2 — испытание методом фиксированных частот для изделий, у которых резонансные частоты выше 200 Гц. Применение этого метода согласовывают с заказчиком;

103—2.3 — испытание методом фиксированных частот при повышенных значениях амплитуды ускорения. Данный метод применяют по согласованию с заказчиком взамен метода 103—1.2, если применение последнего невозможно;

103—4 — испытание путем воздействия широкополосной случайной вибрации для изделий, имеющих в диапазоне частот требований не менее четырех резонансов, если к изделиям предъявлено требование по прочности к воздействию случайной вибрации. Конкретный метод испытаний указывают в стандартах и ГУ на изделия и ПИ.

2.2.3. Испытанию на вибропрочность подвергают те же образцы изделий, которые были испытаны на виброустойчивость, если последний вид испытания предусмотрен в стандартах и ТУ на изделия и ПИ.

2.2.4. Метод 103—1.1

2.2.4.1. Испытания проводят по методу 103—1.1 ГОСТ 20.57.406.

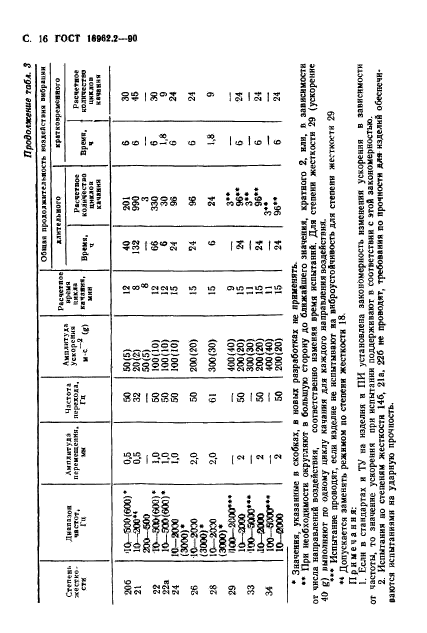

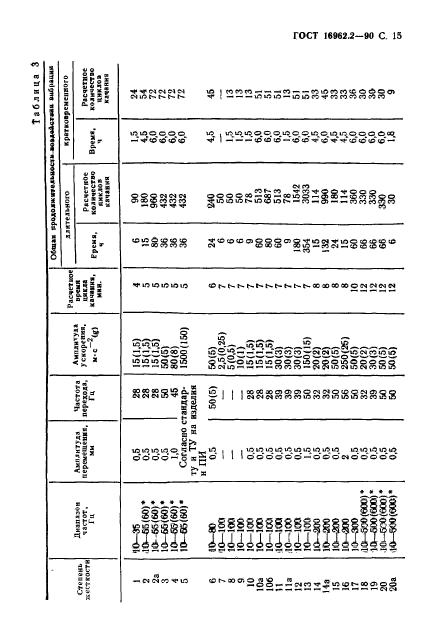

Режимы испытаний устанавливают в соответствии с табл. 3 для

соответствующих степеней жесткости.

22.4.2. Если изделия, разработанные в соответствии
