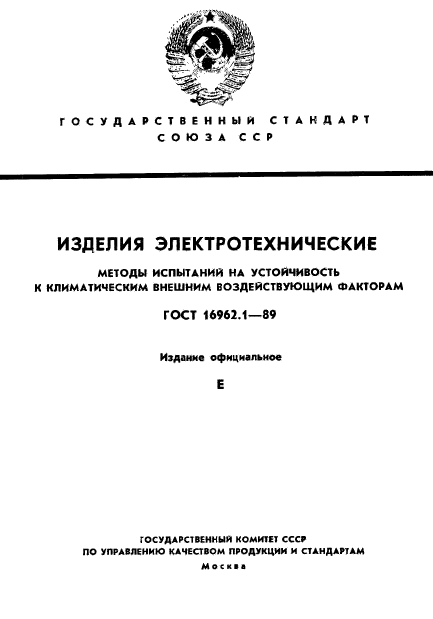

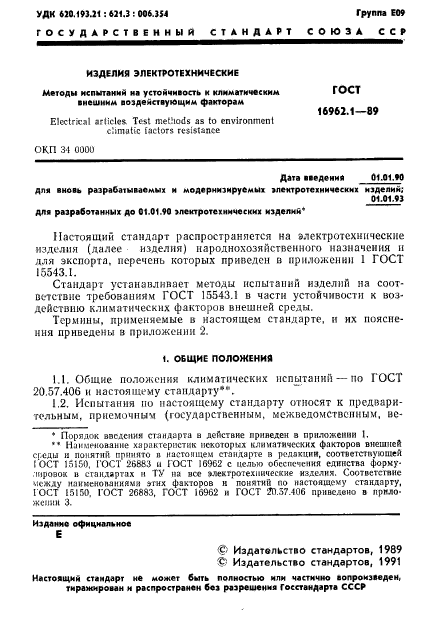

ГОСТ 16962.1-89

Группа Е09

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ Методы испытаний на устойчивость к климатическим внешним воздействующим факторам Electrical articles. Test methods as to environment climatic factors resistance

ОКП 34 0000

Дата введения 1990-01-01 для вновь разрабатываемых и модернизируемых электротехнических изделий;

1993-01-01

для разработанных до 01.01.90 электротехнических изделий*

* Порядок введения стандарта в действие приведен в приложении 1.

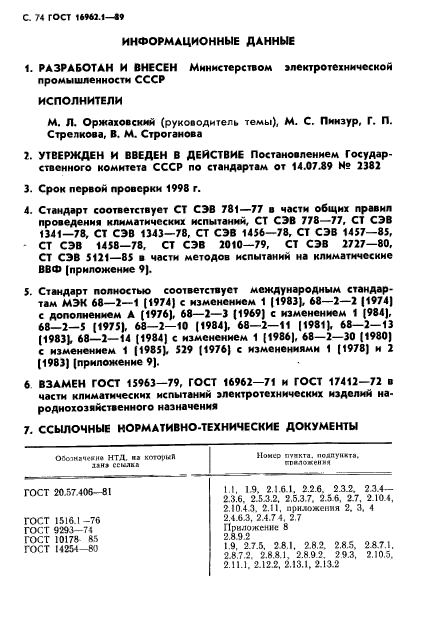

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

ИСПОЛНИТЕЛИ

М.Л.Оржаховский (руководитель темы), М.С.Пинзур, Г. П.Стрелкова,

В.М.Строганова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.07.89 N 2382

3. Срок первой проверки 1998 г.

4. Стандарт соответствует СТ СЭВ 781-77 в части общих правил проведения климатических испытаний, СТ СЭВ 778-77, СТ СЭВ 1341-78, СТ СЭВ 1343-78, СТ СЭВ 1456-78, СТ СЭВ 1457-85, СТ СЭВ 1458-78, СТ СЭВ 2010-79, СТ СЭВ 2727-80, СТ СЭВ 5121-85 в части методов испытаний на климатические ВВФ (приложение 9).

5. Стандарт полностью соответствует международным стандартам МЭК 68-2-1 (1974) с изменением 1 (1983), 68-2-2 (1974) с дополнением А (1976), 68-2-3 (1969) с изменением 1 (1984), 68-2-5 (1975), 68-2-10 (1984), 68-2-11 (1981), 68-2-13 (1983), 68-2-14 (1984) с изменением 1 (1986), 68-2-30 (1980) с изменением 1 (1985), 529 (1976) с изменениями 1 (1978) и 2 (1983) (приложение 9).

6. ВЗАМЕН ГОСТ 15963-79, ГОСТ 16962-71 и ГОСТ 17412-72 в части климатических испытаний электротехнических изделий народнохозяйственного назначения

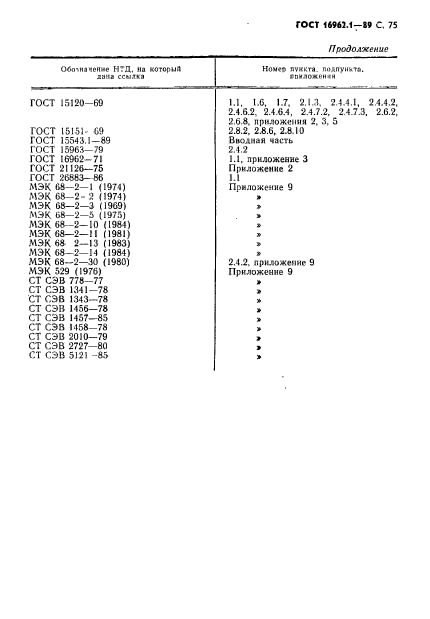

7. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, приложения
ГОСТ 20.57.406-81	1.1, 1.9, 2.1.6.1, 2.2.6, 2.3.2, 2.3.4-2.3.6, 2.5.3.2, 2.5.3.7, 2.5.6, 2.7, 2.10.4, 2.10.4.3, 2.11, приложения 2, 3, 4
ГОСТ 1516.1-76	2.4.6.3, 2.4.7.4, 2.7
ГОСТ 9293-74	Приложение 8
ГОСТ 10178-85	2.8.Э.2
ГОСТ 14254-80	1.9, 2.7.5, 2.8.1, 2.8.2, 2.8.5, 2.8.7.1, 2.8.7.2, 2.8.8.1, 2.8.Э.2, 2.9.3, 2.10.5, 2.11.1, 2.12.2, 2.13.1, 2.13.2
ГОСТ 15120-69	1.1, 1.6, 1.7, 2.1.3, 2.4.4.1, 2.4.4.2, 2.4.6.2, 2.4.6.4, 2.4.7.2, 2.4.7.3, 2.6.2, 2.6.8, приложения 2, 3, 5
ГОСТ 15151-69	2.8.2, 2.8.6, 2.8.10
ГОСТ 15543.1-89	Вводная часть
ГОСТ 15963-79	2.4.2
ГОСТ 16962-71	1.1, приложение 3
ГОСТ 21126-75	Приложение 2
ГОСТ 26883-86	1.1

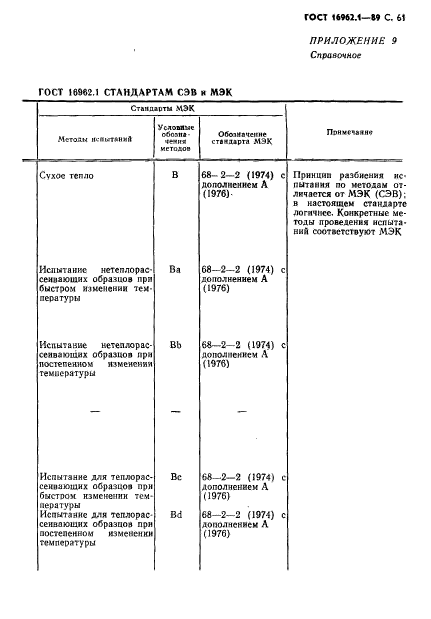

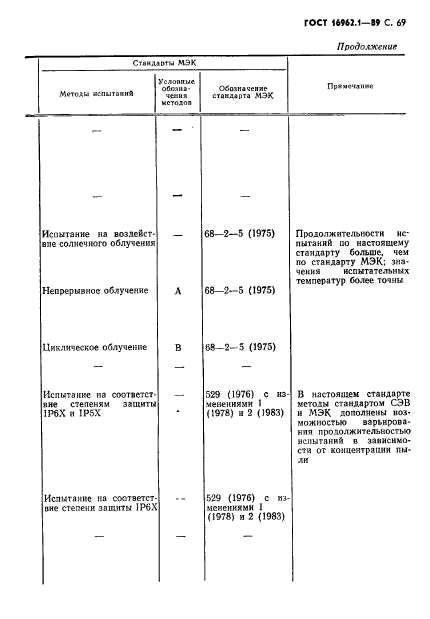

МЭК 68-2-1 (1974)	Приложение 9
МЭК 68-2-2 (1974)	и
МЭК 68-2-3 (1969)	и
МЭК 68-2-5 (1975)	и
МЭК 68-2-10 (1984)	и
МЭК 68-2-11 (1981)	и
МЭК 68-2-13 (1983)	и
МЭК 68-2-14 (1984)	и
МЭК 68-2-30 (1980)	2.4.2, приложение 9
МЭК 529 (1976)	Приложение 9
СТ СЭВ 778-77	и
СТСЭВ 1341-78	и
СТСЭВ 1343-78	и
СТСЭВ 1456-78	и
СТСЭВ 1457-85	и
СТСЭВ 1458-78	и
СТСЭВ 2010-79	и
СТ СЭВ 2727-80	и
СТСЭВ 5121-85	и

Настоящий стандарт распространяется на электротехнические изделия (далее — изделия) народнохозяйственного назначения и для экспорта, перечень которых приведен в приложении 1 ГОСТ 15543.1.

Стандарт устанавливает методы испытаний изделий на соответствие требованиям ГОСТ 15543.1 в части устойчивости к воздействию климатических факторов внешней среды.

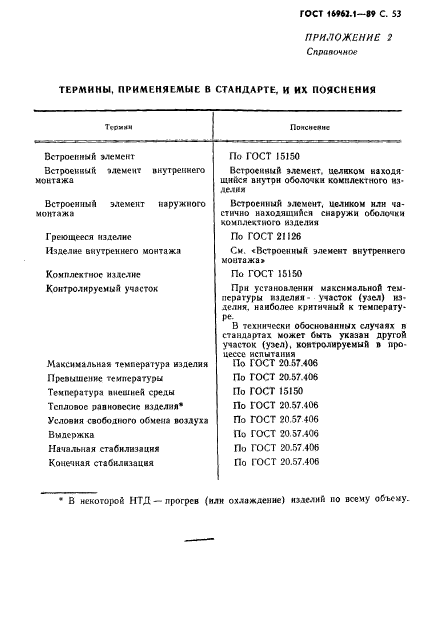

Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении 2.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Общие положения климатических испытаний — по ГОСТ 20.57.406 и настоящему стандарту¹.

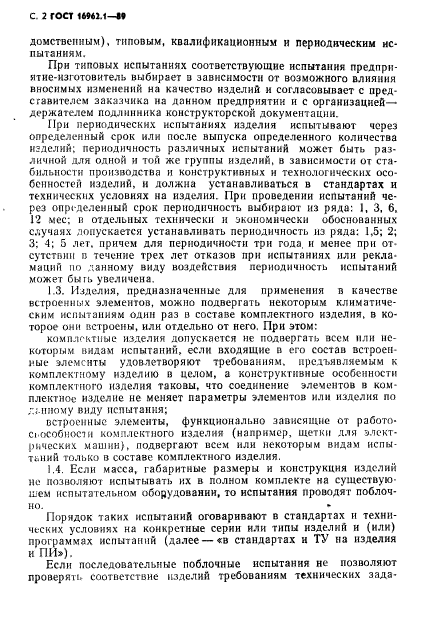

комплектные изделия допускается не подвергать всем или некоторым видам испытаний, если входящие в его состав встроенные элементы удовлетворяют требованиям, предъявляемым к комплектному изделию в целом, а конструктивные особенности комплектного изделия таковы, что соединение элементов в комплектное изделие не меняет параметры элементов или изделия по данному виду испытания;

встроенные элементы, функционально зависящие от работоспособности комплектного изделия (например, щетки для электрических машин), подвергают всем или некоторым видам испытаний только в составе комплектного изделия.

1.4. Если масса, габаритные размеры и конструкция изделий не позволяют испытывать их в полном комплекте на существующем испытательном оборудовании, то испытания проводят поблочно.

Порядок таких испытаний оговаривают в стандартах и технических условиях на конкретные серии или типы изделий и (или) программах испытаний (далее — «в стандартах и ТУ на изделия и ПИ»).

Если последовательные поблочные испытания не позволяют проверять соответствие изделий требованиям технических заданий (далее — ТЗ) или стандартов и ТУ на изделия, то испытания блоков, электрически связанных между собой, проводят одновременно при размещении их в нескольких камерах или на нескольких стендах.

Изделия, которые состоят из блоков, узлов или деталей, находящихся в неодинаковых эксплуатационных условиях, испытывают раздельно по нормам, соответствующим условиям эксплуатации данных блоков, узлов или деталей, что устанавливают в стандартах и ТУ на изделия и ПИ.

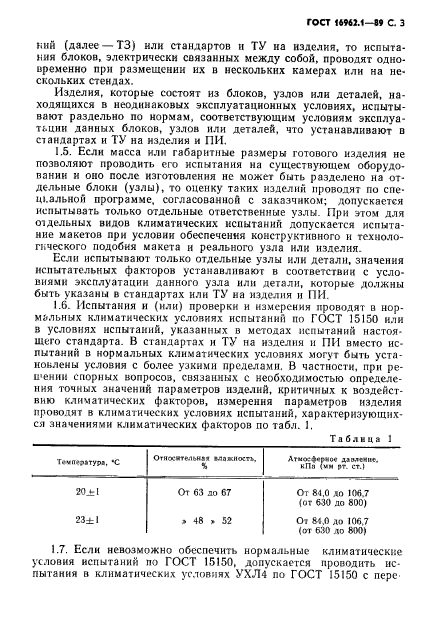

1.5. Если масса или габаритные размеры готового изделия не позволяют проводить его испытания на существующем оборудовании и оно после изготовления не может быть разделено на отдельные блоки (узлы), то оценку таких изделий проводят по специальной программе, согласованной с заказчиком; допускается испытывать только отдельные ответственные узлы. При этом для отдельных видов климатических испытаний допускается испытание макетов при условии обеспечения конструктивного и технологического подобия макета и реального узла или изделия.

Если испытывают только отдельные узлы или детали, значения испытательных факторов устанавливают в соответствии с условиями эксплуатации данного узла или детали, которые должны быть указаны в стандартах или ТУ на изделия и ПИ.

1.6. Испытания и (или) проверки и измерения проводят в нормальных климатических условиях испытаний по ГОСТ 15150 или в условиях испытаний, указанных в методах испытаний настоящего стандарта. В стандартах и ТУ на изделия и ПИ вместо испытаний в нормальных климатических условиях могут быть установлены условия с более узкими пределами. В частности, при решении спорных вопросов, связанных с необходимостью определения точных значений параметров изделий, критичных к воздействию климатических факторов, измерения параметров изделия проводят в климатических условиях испытаний, характеризующихся значениями климатических факторов по табл. 1.

Таблица 1

Температура, °С	Относительная	Атмосферное давление,
	влажность, %	кПа (мм рт. ст.)
20±1	От 63 до 67	От 84,0 до 106,7 (от 630 до 800)
23±1	» 48″ 52	От 84,0 до 106,7 (от 630 до 800)

1.7. Если невозможно обеспечить нормальные климатические условия испытаний по ГОСТ 15150, допускается проводить испытания в климатических условиях УХЛ4 по ГОСТ 15150 с пересчетом к нормальным климатическим условиям испытаний. Методика пересчета должна быть установлена в стандарте и ТУ на изделия и ПИ.

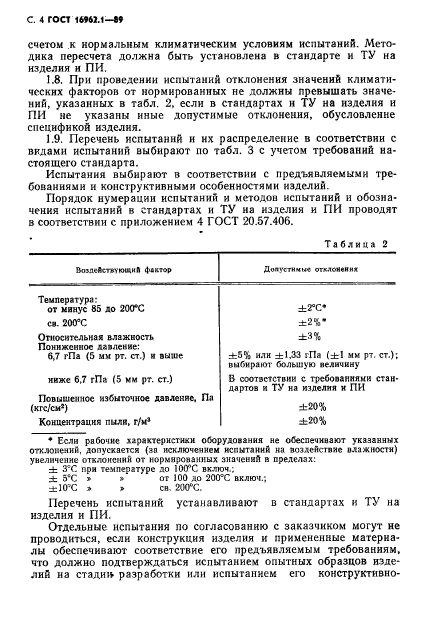

1.8. При проведении испытаний отклонения значений климатических факторов от нормированных не должны превышать значений, указанных в табл. 2, если в стандартах и ТУ на изделия и ПИ не указаны иные допустимые отклонения, обусловленные спецификой изделия.

Таблица 2

Воздействующий фактор	Допустимые отклонения
Температура:
от минус 85 до 200 °С	* О о см +i
св. 200 °С	±2%²
Относительная влажность	±3%
Пониженное давление:
6,7 гПа (5 мм рт. ст.) и выше	±5% или ±1,33 гПа (±1 мм рт. ст.); выбирают большую величину
ниже 6,7 гПа (5 мм рт. ст.)	В соответствии с требованиями стандартов и ТУ на изделия и ПИ
Повышенное избыточное давление, Па	±20%
(кгс/см ^) Концентрация пыли, г/м³	±20%

увеличение отклонений от нормированных значений в пределах: ±3 °С при температуре до 100 °С включ.;

±5 °С » » от 100 до 200 °С включ.;

±10 °С » » св. 200 °С.

1.9. Перечень испытаний и их распределение в соответствии с видами испытаний выбирают по табл. 3 с учетом требований настоящего стандарта.

Испытания выбирают в соответствии с предъявляемыми требованиями и конструктивными особенностями изделий.

Порядок нумерации испытаний и методов испытаний и обозначения испытаний в стандартах и ТУ на изделия и ПИ проводят в соответствии с приложением 4 ГОСТ 20.57.406.

Перечень испытаний устанавливают в стандартах и ТУ на изделия и ПИ.

Отдельные испытания по согласованию с заказчиком могут не проводиться, если конструкция изделия и примененные материалы обеспечивают соответствие его предъявляемым требованиям, что должно подтверждаться испытанием опытных образцов изделий на стадии разработки или испытанием его конструктивно-технологических аналогов, или же опытом эксплуатации и (или) транспортирования изделий и при этом изготовитель должен обеспечивать соответствие изделий этим требованиям, о чем должно быть указано в стандартах и ТУ на изделия.

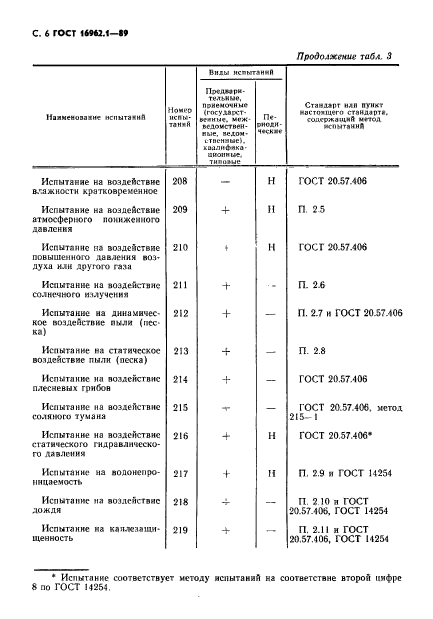

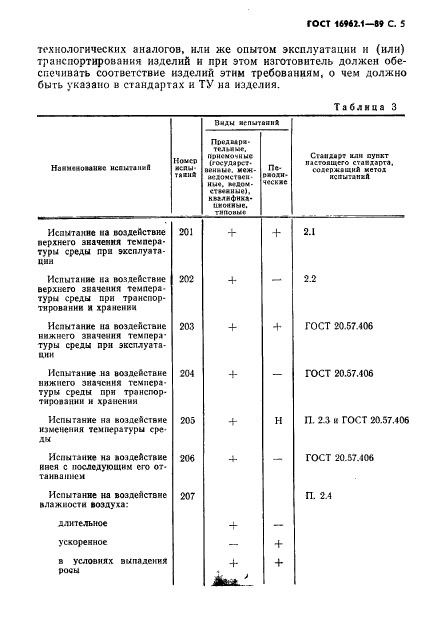

Таблица 3

		Виды испытаний
Наименование испытаний	Номер испытаний	Предварительные, приемочные (государственные, межведомственные, ведомственные), квалификационные, типовые	Периодические	Стандарт или пункт настоящего стандарта, содержащий метод испытаний
Испытание на воздействие верхнего значения температуры среды при эксплуатации	201	+	+	2.1
Испытание на воздействие верхнего значения температуры среды при транспортировании и хранении	202	+		2.2

Испытание на воздействие нижнего значения температуры среды при эксплуатации	203	+	+	гост 20.57.406
Испытание на воздействие нижнего значения температуры среды при транспортировании и хранении	204	+		ГОСТ 20.57.406
Испытание на воздействие изменения температуры среды	205	+	Н	П.2.3 и ГОСТ 20.57.406
Испытание на воздействие инея с последующим его оттаиванием	206	+		ГОСТ 20.57.406
Испытание на воздействие влажности воздуха:	207			П.2.4
длительное		+	—
ускоренное		—	+
в условиях выпадения росы		+	+
Испытание на воздействие влажности кратковременное	208		н	ГОСТ 20.57.406
Испытание на воздействие атмосферного пониженного давления	209	+	н	П.2.5
Испытание на воздействие повышенного давления воздуха или другого газа	210	+	н	ГОСТ 20.57.406
Испытание на воздействие солнечного излучения	211	+	«	П.2.6
Испытание на	212	+	—	П.2.7 и ГОСТ

Испытание на статическое воздействие пыли (песка)	213	+	—	П.2.8
Испытание на воздействие плесневых грибов	214	+	■	ГОСТ 20.57.406
Испытание на воздействие соляного тумана	215	+	■	ГОСТ 20.57.406, метод 215-1
Испытание на воздействие статического гидравлического давления	216	+	н	ГОСТ 20.57.406³
Испытание на водонепроницаемость	217	+	н	П.2.9 и ГОСТ 14254
Испытание на воздействие дождя	218	+	—	П.2.10 и ГОСТ 20.57.406, ГОСТ 14254
Испытание на каплезащищенность	219	+	—	П.2.11 и ГОСТ 20.57.406, ГОСТ 14254

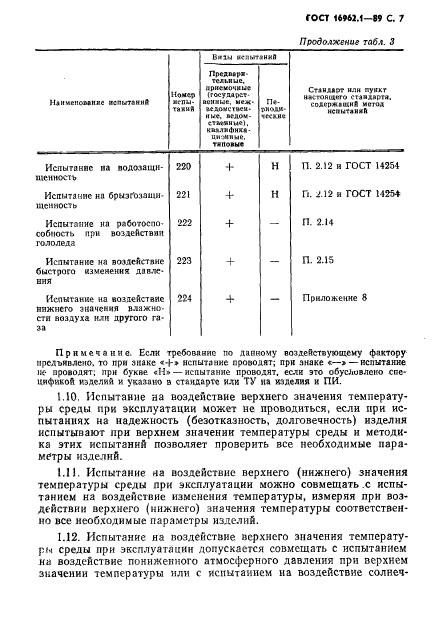

Испытание на водозащищенность	220	+	н	П.2.12 и ГОСТ 14254
Испытание на брызгозащищенность	221	+	н	П.2.12 и ГОСТ 14254
Испытание на работоспособность при воздействии гололеда	222	+		П.2.14
Испытание на воздействие быстрого изменения давления	223	+	—	П.2.15
Испытание на воздействие нижнего значения влажности воздуха или другого газа	224	+		Приложение 8

Примечание. Если требование по данному воздействующему фактору предъявлено, то при знаке «+» испытание проводят; при знаке — испытание не проводят; при букве «Н» — испытание проводят, если это обусловлено спецификой изделий и указано в стандарте или ТУ на изделия и ПИ.

1.10. Испытание на воздействие верхнего значения температуры среды при эксплуатации может не проводиться, если при испытаниях на надежность (безотказность, долговечность) изделия испытывают при верхнем значении температуры среды и методика этих испытаний позволяет проверить все необходимые параметры изделий.

1.11. Испытание на воздействие верхнего (нижнего) значения температуры среды при эксплуатации можно совмещать с испытанием на воздействие изменения температуры, измеряя при воздействии верхнего (нижнего) значения температуры соответственно все необходимые параметры изделий.

1.12. Испытание на воздействие верхнего значения температуры среды при эксплуатации допускается совмещать с испытанием на воздействие пониженного атмосферного давления при верхнем значении температуры или с испытанием на воздействие солнечного излучения циклическим методом, измеряя при этом испытании все необходимые параметры изделий.

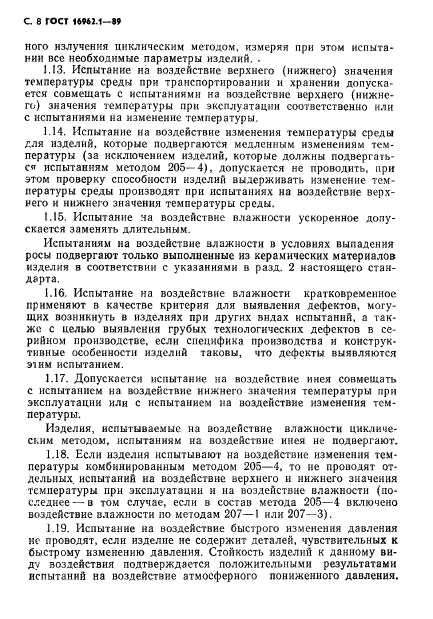

1.13. Испытание на воздействие верхнего (нижнего) значения температуры среды при транспортировании и хранении допускается совмещать с испытаниями на воздействие верхнего (нижнего) значения температуры при эксплуатации соответственно или с испытаниями на изменение температуры.

1.14. Испытание на воздействие изменения температуры среды для изделий, которые подвергаются медленным изменениям температуры (за исключением изделий, которые должны подвергаться испытаниям методом 205-4), допускается не проводить, при этом проверку способности изделий выдерживать изменение температуры среды производят при испытаниях на воздействие верхнего и нижнего значения температуры среды.

1.15. Испытание на воздействие влажности ускоренное допускается заменять длительным.

Испытаниям на воздействие влажности в условиях выпадения росы подвергают только выполненные из керамических материалов изделия в соответствии с указаниями в разд. 2 настоящего стандарта.

1.16. Испытание на воздействие влажности кратковременное применяют в качестве критерия для выявления дефектов, могущих возникнуть в изделиях при других видах испытаний, а также с целью выявления грубых технологических дефектов в серийном производстве, если специфика производства и конструктивные особенности изделий таковы, что дефекты выявляются этим испытанием.

1.17. Допускается испытание на воздействие инея совмещать с испытанием на воздействие нижнего значения температуры при эксплуатации или с испытанием на воздействие изменения температуры.

Изделия, испытываемые на воздействие влажности циклическим методом, испытаниям на воздействие инея не подвергают.

1.18. Если изделия испытывают на воздействие изменения температуры комбинированным методом 205-4, то не проводят отдельных испытаний на воздействие верхнего и нижнего значения температуры при эксплуатации и на воздействие влажности (последнее — в том случае, если в состав метода 205-4 включено воздействие влажности по методам 207-1 или 207-3).

1.19. Испытание на воздействие быстрого изменения давления не проводят, если изделие не содержит деталей, чувствительных к быстрому изменению давления. Стойкость изделий к данному виду воздействия подтверждается положительными результатами испытаний на воздействие атмосферного пониженного давления.

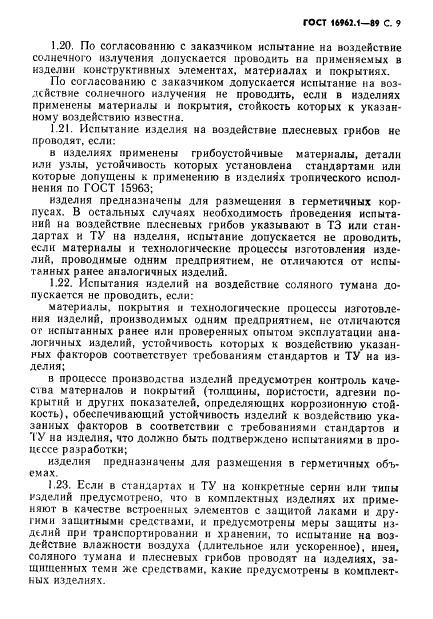

1.20. По согласованию с заказчиком испытание на воздействие солнечного излучения допускается проводить на применяемых в изделии конструктивных элементах, материалах и покрытиях.

По согласованию с заказчиком допускается испытание на воздействие солнечного излучения не проводить, если в изделиях применены материалы и покрытия, стойкость которых к указанному воздействию известна.

1.21. Испытание изделия на воздействие плесневых грибов не проводят, если:

в изделиях применены грибоустойчивые материалы, детали или узлы, устойчивость которых установлена стандартами или которые допущены к применению в изделиях тропического исполнения по ГОСТ 15963;

изделия предназначены для размещения в герметичных корпусах. В остальных случаях необходимость проведения испытаний на воздействие плесневых грибов указывают в ТЗ или стандартах и ТУ на изделия, испытание допускается не проводить, если материалы и технологические процессы изготовления изделий, проводимые одним предприятием, не отличаются от испытанных ранее аналогичных изделий.

1.22. Испытания изделий на воздействие соляного тумана допускается не проводить, если:

материалы, покрытия и технологические процессы изготовления изделий, производимых одним предприятием, не отличаются от испытанных ранее или проверенных опытом эксплуатации аналогичных изделий, устойчивость которых к воздействию указанных факторов соответствует требованиям стандартов и ТУ на изделия;

в процессе производства изделий предусмотрен контроль качества материалов и покрытий (толщины, пористости, адгезии покрытий и других показателей, определяющих коррозионную стойкость), обеспечивающий устойчивость изделий к воздействию указанных факторов в соответствии с требованиями стандартов и ТУ на изделия, что должно быть подтверждено испытаниями в процессе разработки;

изделия предназначены для размещения в герметичных объемах.

1.23. Если в стандартах и ТУ на конкретные серии или типы изделий предусмотрено, что в комплектных изделиях их применяют в качестве встроенных элементов с защитой лаками и другими защитными средствами, и предусмотрены меры защиты изделий при транспортировании и хранении, то испытание на воздействие влажности воздуха (длительное или ускоренное), инея, соляного тумана и плесневых грибов проводят на изделиях, защищенных теми же средствами, какие предусмотрены в комплектных изделиях.

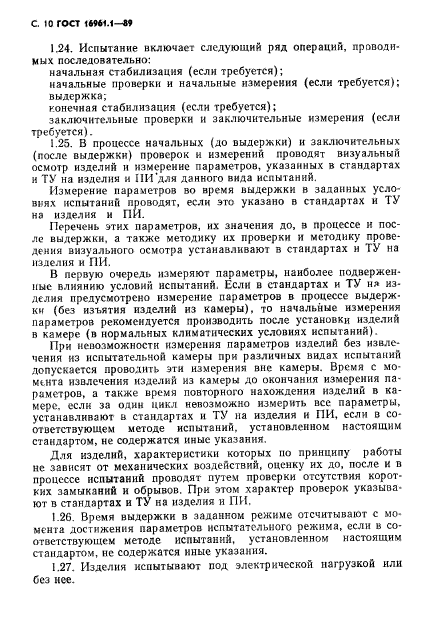

1.24. Испытание включает следующий ряд операций, проводимых последовательно:

начальная стабилизация (если требуется);

начальные проверки и начальные измерения (если требуется);

выдержка;

конечная стабилизация (если требуется);

заключительные проверки и заключительные измерения (если требуется).

1.25. В процессе начальных (до выдержки) и заключительных (после выдержки) проверок и измерений проводят визуальный осмотр изделий и измерение параметров, указанных в стандартах и ТУ на изделия и ПИ для данного вида испытаний.

Измерение параметров во время выдержки в заданных условиях испытаний проводят, если это указано в стандартах и ТУ на изделия и ПИ.

Перечень этих параметров, их значения до, в процессе и после выдержки, а также методику их проверки и методику проведения визуального осмотра устанавливают в стандартах и ТУ на изделия и ПИ.

В первую очередь измеряют параметры, наиболее подверженные влиянию условий испытаний. Если в стандартах и ТУ на изделия предусмотрено измерение параметров в процессе выдержки (без изъятия изделий из камеры), то начальные измерения параметров рекомендуется производить после установки изделий в камере (в нормальных климатических условиях испытаний).

При невозможности измерения параметров изделий без извлечения из испытательной камеры при различных видах испытаний допускается проводить эти измерения вне камеры. Время с момента извлечения изделий из камеры до окончания измерения параметров, а также время повторного нахождения изделий в камере, если за один цикл невозможно измерить все параметры, устанавливают в стандартах и ТУ на изделия и ПИ, если в соответствующем методе испытаний, установленном настоящим стандартом, не содержатся иные указания.

Для изделий, характеристики которых по принципу работы не зависят от механических воздействий, оценку их до, после и в процессе испытаний проводят путем проверки отсутствия коротких замыканий и обрывов. При этом характер проверок указывают в стандартах и ТУ на изделия и ПИ.

1.26. Время выдержки в заданном режиме отсчитывают с момента достижения параметров испытательного режима, если в соответствующем методе испытаний, установленном настоящим стандартом, не содержатся иные указания.

1.27. Изделия испытывают под электрической нагрузкой или без нее.

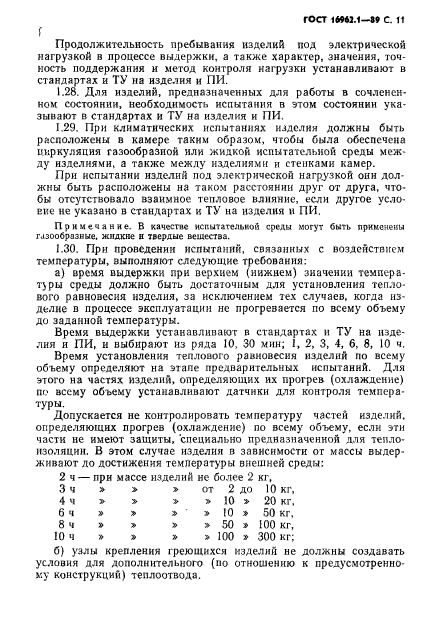

Продолжительность пребывания изделий под электрической нагрузкой в процессе выдержки, а также характер, значения, точность поддержания и метод контроля нагрузки устанавливают в стандартах и ТУ на изделия и ПИ.

1.28. Для изделий, предназначенных для работы в сочлененном состоянии, необходимость испытания в этом состоянии указывают в стандартах и ТУ на изделия и ПИ.

1.29. При климатических испытаниях изделия должны быть расположены в камере таким образом, чтобы была обеспечена циркуляция газообразной или жидкой испытательной среды между изделиями, а также между изделиями и стенками камер.

При испытании изделий под электрической нагрузкой они должны быть расположены на таком расстоянии друг от друга, чтобы отсутствовало взаимное тепловое влияние, если другое условие не указано в стандартах и ТУ на изделия и ПИ.

Примечание. В качестве испытательной среды могут быть применены газообразные, жидкие и твердые вещества.

1.30. При проведении испытаний, связанных с воздействием температуры, выполняют следующие требования:

а) время выдержки при верхнем (нижнем) значении температуры среды должно быть достаточным для установления теплового равновесия изделия, за исключением тех случаев, когда изделие в процессе эксплуатации не прогревается по всему объему до заданной температуры.

Время выдержки устанавливают в стандартах и ТУ на изделия и ПИ, и выбирают из ряда 10, 30 мин; 1, 2, 3, 4, 6, 8, 10 ч.

Время установления теплового равновесия изделий по всему объему определяют на этапе предварительных испытаний. Для этого на частях изделий, определяющих их прогрев (охлаждение) по всему объему устанавливают датчики для контроля температуры.

Допускается не контролировать температуру частей изделий, определяющих прогрев (охлаждение) по всему объему, если эти части не имеют защиты, специально предназначенной для теплоизоляции. В этом случае изделия в зависимости от массы выдерживают до достижения температуры внешней среды:

2ч- при массе изделий не более 2 кг,

3 ч » » » от 2 до 10 кг,

4ч

10 » 20 кг,

6ч»	» 10 ‘	‘ 50 кг,
8ч»	» 50 ‘	‘ 100 кг,
Юч «	«100′	‘ 300 кг;

б) узлы крепления греющихся изделий не должны создавать условия для дополнительного (по отношению к предусмотренному конструкцией) теплоотвода.

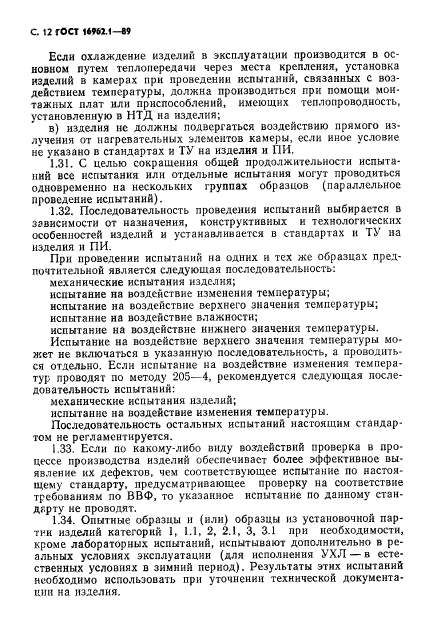

Если охлаждение изделий в эксплуатации производится в основном путем теплопередачи через места крепления, установка изделий в камерах при проведении испытаний, связанных с воздействием температуры, должна производиться при помощи монтажных плат или приспособлений, имеющих теплопроводность, установленную в НТД на изделия;

в) изделия не должны подвергаться воздействию прямого излучения от нагревательных элементов камеры, если иное условие не указано в стандартах и ТУ на изделия и ПИ.

1.31. С целью сокращения общей продолжительности испытаний все испытания или отдельные испытания могут проводиться одновременно на нескольких группах образцов (параллельное проведение испытаний).

1.32. Последовательность проведения испытаний выбирается в зависимости от назначения, конструктивных и технологических особенностей изделий и устанавливается в стандартах и ТУ на изделия и ПИ.

При проведении испытаний на одних и тех же образцах предпочтительной является следующая последовательность:

механические испытания изделия;

испытание на воздействие изменения температуры;

испытание на воздействие верхнего значения температуры;

испытание на воздействие влажности;

испытание на воздействие нижнего значения температуры.

Испытание на воздействие верхнего значения температуры может не включаться в указанную последовательность, а проводиться отдельно. Если испытание на воздействие изменения температур проводят по методу 205-4, рекомендуется следующая последовательность испытаний:

механические испытания изделий;

испытание на воздействие изменения температуры.

Последовательность остальных испытаний настоящим стандартом не регламентируется.

1.33. Если по какому-либо виду воздействий проверка в процессе производства изделий обеспечивает более эффективное выявление их дефектов, чем соответствующее испытание по настоящему стандарту, предусматривающее проверку на соответствие требованиям по ВВФ, то указанное испытание по данному стандарту не проводят.

1.34. Опытные образцы и (или) образцы из установочной партии изделий категорий 1, 1.1, 2, 2.1, 3, 3.1 при необходимости, кроме лабораторных испытаний, испытывают дополнительно в реальных условиях эксплуатации (для исполнения УХЛ — в естественных условиях в зимний период). Результаты этих испытаний необходимо использовать при уточнении технической документации на изделия.

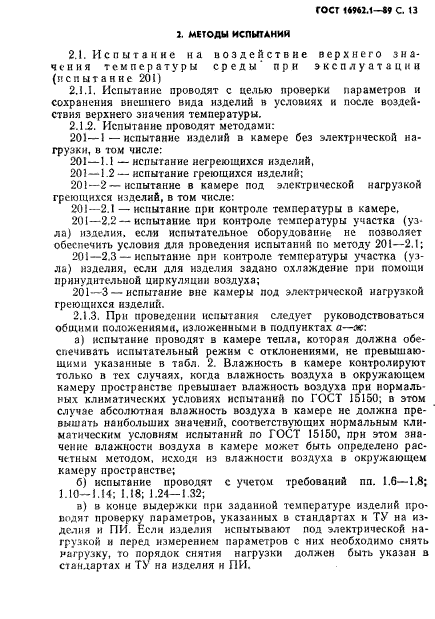

2. МЕТОДЫ ИСПЫТАНИЙ

2.1. Испытание на воздействие верхнего значения температуры среды при эксплуатации (испытание 201)

2.1.1. Испытание проводят с целью проверки параметров и сохранения внешнего вида изделий в условиях и после воздействия верхнего значения температуры.

2.1.2. Испытание проводят методами:

201-1 — испытание изделий в камере без электрической нагрузки, в том числе:

201-1.1 — испытание негреющихся изделий,

201-1.2 — испытание греющихся изделий;

201-2 — испытание в камере под электрической нагрузкой греющихся изделий, в том числе:

201-2.1 — испытание при контроле температуры в камере,

201-2.2 — испытание при контроле температуры участка (узла) изделия, если испытательное оборудование не позволяет обеспечить условия для проведения испытаний по методу 201-2.1;

201-2.3 — испытание при контроле температуры участка (узла) изделия, если для изделия задано охлаждение при помощи принудительной циркуляции воздуха;

201-3 — испытание вне камеры под электрической нагрузкой греющихся изделий.

2.1.3. При проведении испытания следует руководствоваться общими положениями, изложенными в подпунктах а-ж:

а) испытание проводят в камере тепла, которая должна обеспечивать испытательный режим с отклонениями, не превышающими указанные в табл. 2.

Влажность в камере контролируют только в тех случаях, когда влажность воздуха в окружающем камеру пространстве превышает влажность воздуха при нормальных климатических условиях испытаний по ГОСТ 15150; в этом случае абсолютная влажность воздуха в камере не должна превышать наибольших значений, соответствующих нормальным климатическим условиям испытаний по ГОСТ 15150, при этом значение влажности воздуха в камере может быть определено расчетным методом, исходя из влажности воздуха в окружающем камеру пространстве;

б) испытание проводят с учетом требований пп.1.6-1.8; 1.10-1.14; 1.18; 1.24-1.32;

в) в конце выдержки при заданной температуре изделий проводят проверку параметров, указанных в стандартах и ТУ на изделия и ПИ. Если изделия испытывают под электрической нагрузкой и перед измерением параметров с них необходимо снять нагрузку, то порядок снятия нагрузки должен быть указан в стандартах и ТУ на изделия и ПИ.

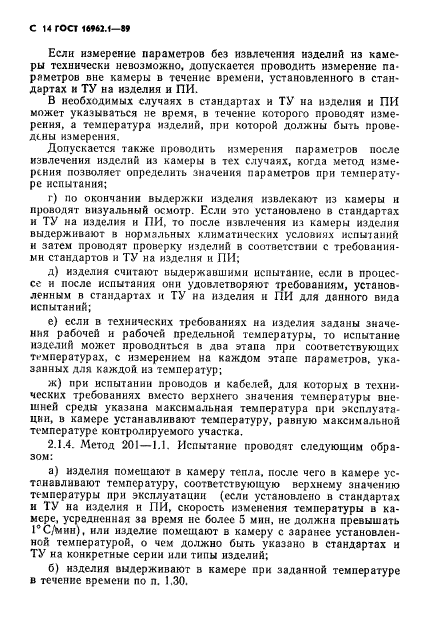

Если измерение параметров без извлечения изделий из камеры технически невозможно, допускается проводить измерение параметров вне камеры в течение времени, у
