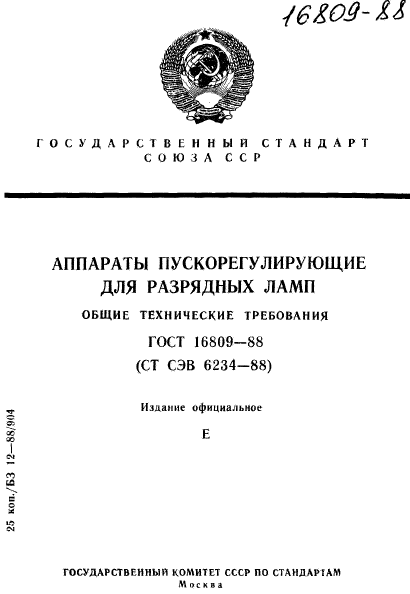

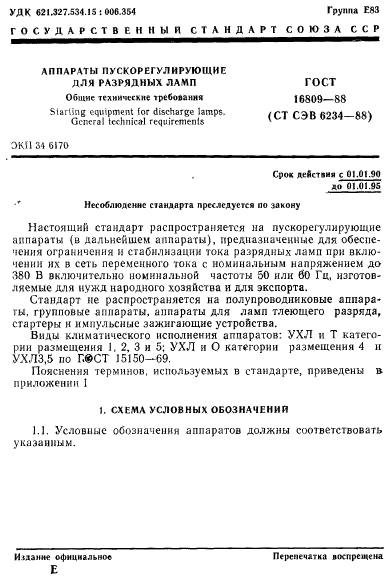

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АППАРАТЫ ПУСКОРЕГУЛИРУЮЩИЕ
ДЛЯ РАЗРЯДНЫХ ЛАМП
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ГОСТ 16809-88
(СТ СЭВ 6234-88)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
АППАРАТЫ ПУСКОРЕГУЛИРУЮЩИЕ Общие технические требования Starling equipment for discharge lamps. |
ГОСТ (CT СЭВ 6234-88) |
Срок действия с 01.01.90
до 01.01.95
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на пускорегулирующие аппараты (в дальнейшем аппараты), предназначенные для обеспечения ограничения и стабилизации тока разрядных ламп при включении их в сеть переменного тока с номинальным напряжением до 380 В включительно номинальной частоты 50 или 60 Гц, изготовляемые для нужд народного хозяйства и для экспорта.
Стандарт не распространяется на полупроводниковые аппараты, групповые аппараты, аппараты для ламп тлеющего разряда, стартеры и импульсные зажигающие устройства.
Виды климатического исполнения аппаратов: УХЛ и Т категории размещения 1, 2, 3 и 5; УХЛ и О категории размещения 4 и УХЛ3,5 по ГОСТ 15150-69.

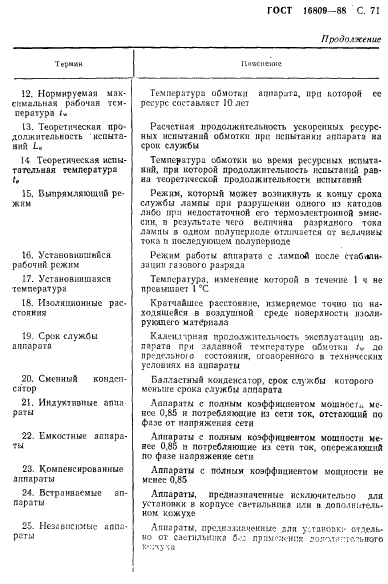

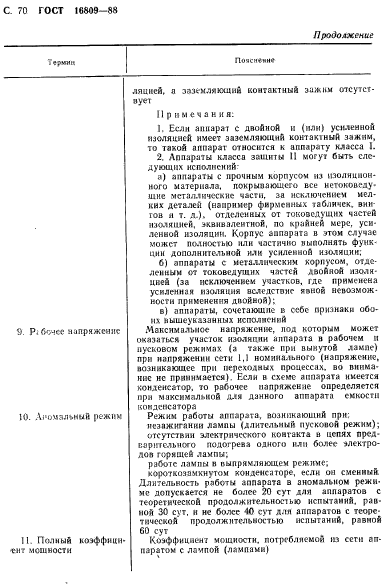

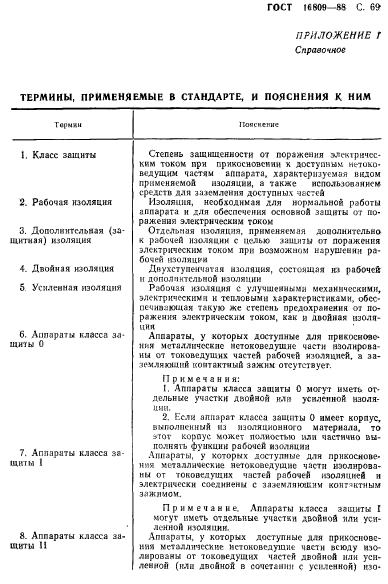

Пояснения терминов, используемых в стандарте, приведены в приложении 1.
1. СХЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ
1.1. Условные обозначения аппаратов должны соответствовать указанным.

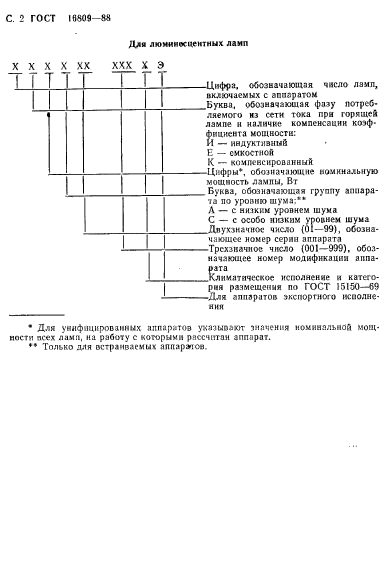

Для люминесцентных ламп
* Для унифицированных аппаратов указывают значения номинальной мощности всех ламп, на работу с которыми рассчитан аппарат.
** Только для встраиваемых аппаратов.
Для разрядных ламп высокого давления
* Для унифицированных аппаратов указывают значения номинальной мощности всех ламп, на работу с которыми рассчитан аппарат.
** Только для встраиваемых аппаратов номинальной мощностью до 1000 Вт.
Примечания:
1. Номер серии и модификации аппарата присваивается головной организацией по виду продукции.
2. Климатическое исполнение УХЛ4 допускается не указывать.
3. Для унифицированных аппаратов буква, обозначающая фазу потребляемого из сети тока, не указывается и заменяется знаком «X».
4. Буквы, обозначающие неоговоренные типы ламп, должны соответствовать принятым в нормативно-технической документации на лампы.
Примеры условных обозначений
Стартерный индуктивный встраиваемый аппарат для одной прямой люминесцентной лампы мощностью 40 Вт с низким уровнем шума, серии 01, модификации 010, климатического исполнения УХЛ4:
1И40А01-010 УХЛ4
Индуктивный аппарат независимого исполнения для лампы типа ДРИ мощностью 2000 Вт, серии 51, модификации 005, климатического исполнения УХЛ1:
1И2000ДРИ51-005 УХЛ1
Стартерный встраиваемый аппарат для одной люминесцентной лампы мощностью 7, 9 или 11 Вт с особо низким уровнем шума серии 01 модификации 012, климатического исполнения УХЛ4:
1И7/9/11С01-012 УХЛ4

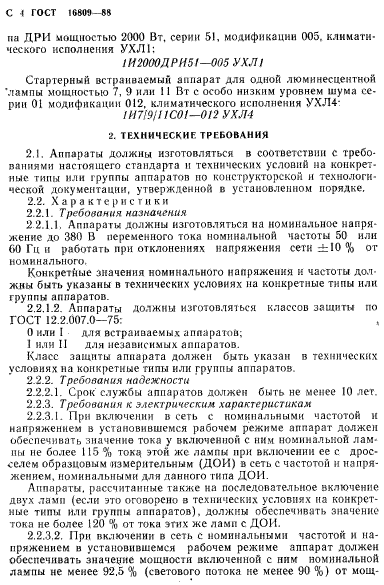

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Аппараты должны изготовляться в соответствии с требованиями настоящего стандарта и технических условий на конкретные типы или группы аппаратов по конструкторской и технологической документации, утвержденной в установленном порядке.
2.2. Характеристики
2.2.1. Требования назначения
2.2.1.1. Аппараты должны изготовляться на номинальное напряжение до 380 В переменного тока номинальной частоты 50 или 60 Гц и работать при отклонениях напряжения сети ±10 % от номинального.
Конкретные значения номинального напряжения и частоты должны быть указаны в технических условиях на конкретные типы или группы аппаратов.
2.2.1.2. Аппараты должны изготовляться классов защиты по ГОСТ 12.2.007.0-75:
0 или I — для встраиваемых аппаратов;
I или II — для независимых аппаратов.
Класс защиты аппарата должен быть указан в технических условиях на конкретные типы или группы аппаратов.
2.2.2. Требования надежности
2.2.2.1. Срок службы аппаратов должен быть не менее 10 лет.
2.2.3. Требования к электрическим характеристикам

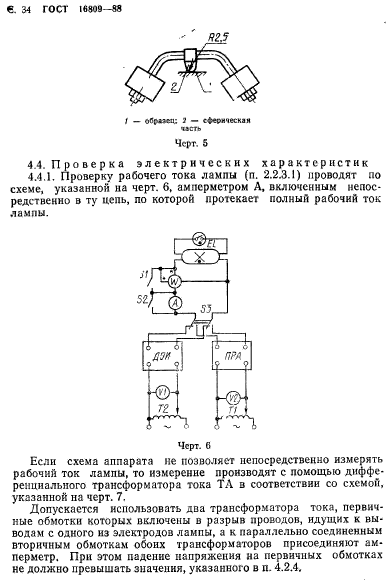

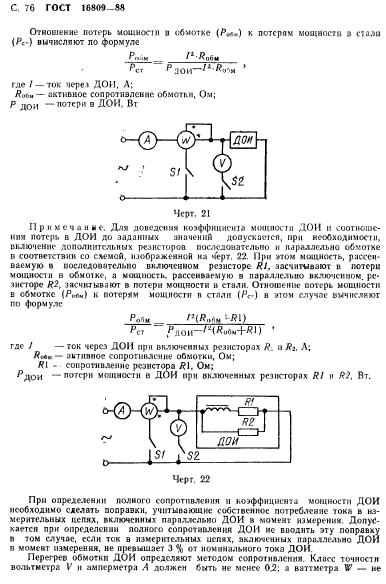

2.2.3.1. При включении в сеть с номинальными частотой и напряжением в установившемся рабочем режиме аппарат должен обеспечивать значение тока у включенной с ним номинальной лампы не более 115 % тока этой же лампы при включении ее с дросселем образцовым измерительным (ДОИ) в сеть с частотой и напряжением, номинальными для данного типа ДОИ.
Аппараты, рассчитанные также на последовательное включение двух ламп (если это оговорено в технических условиях на конкретные типы или группы аппаратов), должны обеспечивать значение тока не более 120 % от тока этих же ламп с ДОИ.
2.2.3.2. При включении в сеть с номинальными частотой и напряжением в установившемся рабочем режиме аппарат должен обеспечивать значение мощности включенной с ним номинальной лампы не менее 92,5 % (светового потока не менее 90 %) от мощности (светового потока) этой же лампы при включении ее с ДОИ в сеть с частотой и напряжением, номинальными для данного типа ДОИ.
Аппараты, рассчитанные также на последовательное включение двух ламп (если это оговорено в технических условиях на конкретные типы или группы аппаратов), должны обеспечивать значение мощности ламп не менее 87,5 % (светового потока не менее 85 %) от мощности (светового потока) этих же ламп с ДОИ.
Примечания:
1. Мощность лампы нормируется для аппаратов, у которых токоподвод к любому из электродов лампы в рабочем режиме осуществляется только через один вывод.
2. Световой поток лампы нормируется для аппаратов, у которых токоподвод хотя бы к одному из электродов лампы в рабочем режиме осуществляется по двум выводам.
2.2.3.3. При включении в сеть с номинальными частотой и напряжением, равным 0,9 номинального, в установившемся рабочем режиме аппарат должен обеспечивать значение мощности (светового потока) включенной с ним номинальной лампы не менее 85 % от мощности (светового потока) этой же лампы при включении ее с ДОИ в сеть с номинальной частотой и с напряжением, равным 0,9 номинального для данного типа ДОИ.
Аппараты, рассчитанные также на последовательное включение двух ламп (если это оговорено в технических условиях на конкретные типы или группы аппаратов), должны обеспечивать значение мощности (светового потока) ламп не менее 80 % от мощности (светового потока) этих же ламп с ДОИ.
2.2.3.4. При включении в сеть с номинальными частотой и напряжением, равным 1,1 номинального, в установившемся рабочем режиме аппарат должен обеспечивать значение мощности (светового потока) включенной с ним номинальной лампы не более 115 % от мощности (светового потока) этой же лампы при включении ее с ДОИ в сеть с номинальной частотой и напряжением, равным 1,1 номинального для данного типа ДОИ.
Аппараты, рассчитанные также на последовательное включение двух ламп (если это оговорено в технических условиях на конкретные типы или группы аппаратов), должны обеспечивать значение мощности (светового потока) ламп не более 120 % от мощности (светового потока) этих же ламп с ДОИ.
2.2.3.5. При включении в сеть с номинальными частотой и напряжением в установившемся рабочем режиме с номинальной лампой аппарат должен обеспечивать значение тока, потребляемого из сети, не более чем на ±10 % отличающегося от номинального указанного в технических условиях на конкретные типы или группы аппаратов.

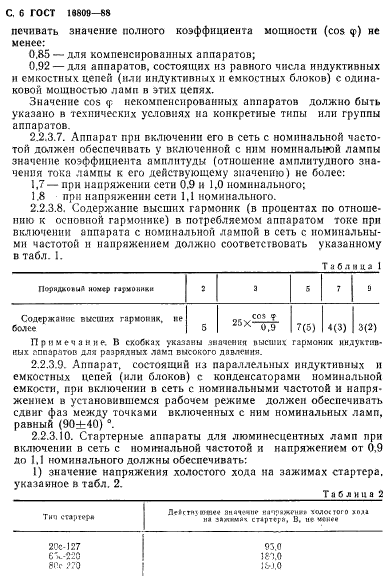

2.2.3.6. Аппарат при включении в сеть с номинальными частотой и напряжением при установившейся температуре должен обеспечивать значение полного коэффициента мощности (cos j) не менее:
0,85 — для компенсированных аппаратов;
0,92 — для аппаратов, состоящих из равного числа индуктивных и емкостных цепей (или индуктивных и емкостных блоков) с одинаковой мощностью ламп в этих цепях.
Значение cos j некомпенсированных аппаратов должно быть указано в технических условиях на конкретные типы или группы аппаратов.

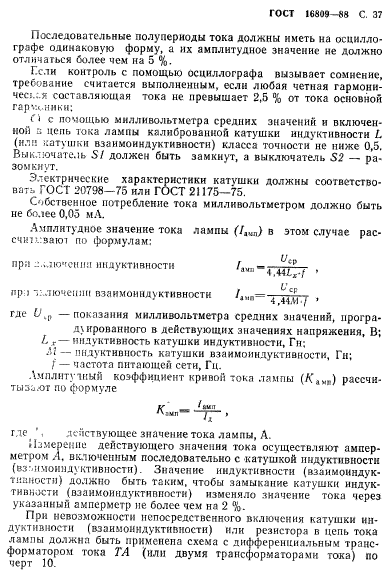

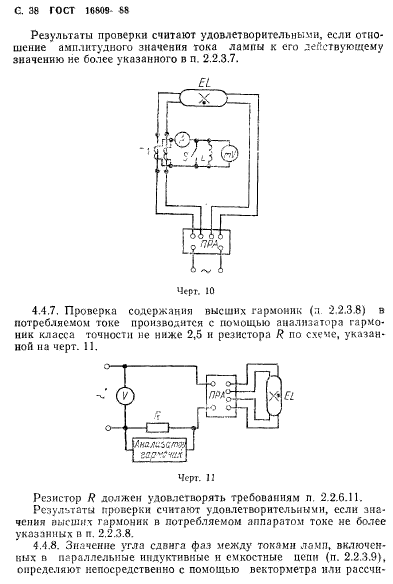

2.2.3.7. Аппарат при включении его в сеть с номинальной частотой должен обеспечивать у включенной с ним номинальной лампы значение коэффициента амплитуды (отношение амплитудного значения тока лампы к его действующему значению) не более:
1,7 — при напряжении сети 0,9 и 1,0 номинального;
1,8 — при напряжении сети 1,1 номинального.
2.2.3.8. Содержание высших гармоник (в процентах по отношению к основной гармонике) в потребляемом аппаратом токе при включении аппарата с номинальной лампой в сеть с номинальными частотой и напряжением должно соответствовать указанному в табл. 1.
Таблица 1
|
Порядковый номер гармоники |
2 |
3 |
5 |
7 |
9 |
|
Содержание высших гармоник, не более |
5 |
|
7 (5) |
4 (3) |
3 (2) |
Примечание. В скобках указаны значения высших гармоник индуктивных аппаратов для разрядных ламп высокого давления.
2.2.3.9. Аппарат, состоящий из параллельных индуктивных и емкостных цепей (или блоков) с конденсаторами номинальной емкости, при включении в сеть с номинальными частотой и напряжением в установившемся рабочем режиме должен обеспечивать сдвиг фаз между точками включенных с ним номинальных ламп, равный (90 ± 40)°.
2.2.3.10. Стартерные аппараты для люминесцентных ламп при включении в сеть с номинальной частотой и напряжением от 0,9 до 1,1 номинального должны обеспечивать:
1) значение напряжения холостого хода на зажимах стартера, указанное в табл. 2.
Таблица 2
|
Тип стартера |
Действующее значение напряжения холостого хода на зажимах стартера, В, не менее |
|
20с-127 |
95,0 |
|
65с-220 |
180,0 |
|
80с-220 |
160,0 |

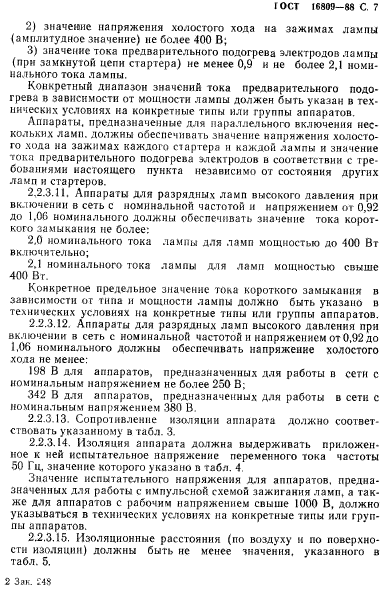

2) значение напряжения холостого хода на зажимах лампы (амплитудное значение) не более 400 В;
3) значение тока предварительного подогрева электродов лампы (при замкнутой цепи стартера) не менее 0,9 и не более 2,1 номинального тока лампы.
Конкретный диапазон значений тока предварительного подогрева в зависимости от мощности лампы должен быть указан в технических условиях на конкретные типы или группы аппаратов.
Аппараты, предназначенные для параллельного включения нескольких ламп, должны обеспечивать значение напряжения холостого хода на зажимах каждого стартера и каждой лампы и значение тока предварительного подогрева электродов в соответствии с требованиями настоящего пункта независимо от состояния других ламп и стартеров.
2.2.3.11. Аппараты для разрядных ламп высокого давления при включении в сеть с номинальной частотой и напряжением от 0,92 до 1,06 номинального должны обеспечивать значение тока короткого замыкания не более:
2,0 номинального тока лампы для ламп мощностью до 400 Вт включительно;
2,1 номинального тока лампы для ламп мощностью свыше 400 Вт.
Конкретное предельное значение тока короткого замыкания в зависимости от типа и мощности лампы должно быть указано в технических условиях на конкретные типы или группы аппаратов.
2.2.3.12. Аппараты для разрядных ламп высокого давления при включении в сеть с номинальной частотой и напряжением от 0,92 до 1,06 номинального должны обеспечивать напряжение холостого хода не менее:
198 В для аппаратов, предназначенных для работы в сети с номинальным напряжением не более 250 В;
342 В для аппаратов, предназначенных для работы в сети с номинальным напряжением 380 В.

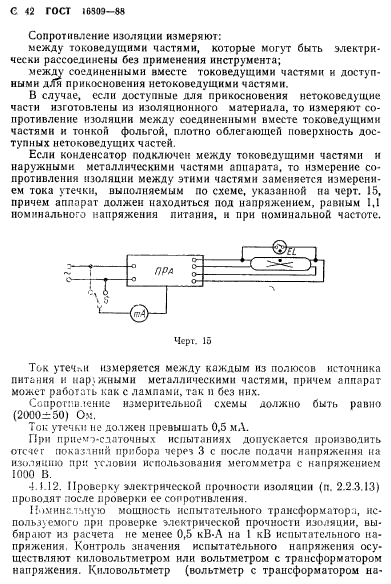

2.2.3.13. Сопротивление изоляции аппарата должно соответствовать указанному в табл. 3.

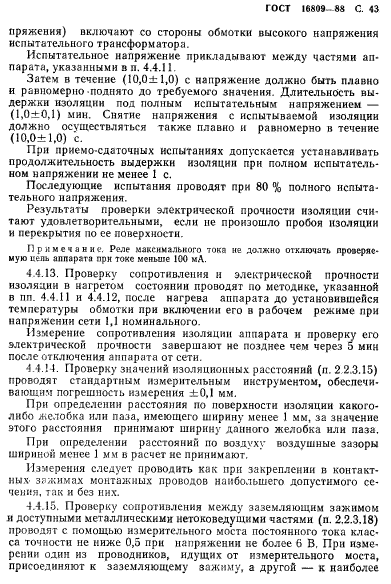

2.2.3.14. Изоляция аппарата должна выдерживать приложенное к ней испытательное напряжение переменного тока частоты 50 Гц, значение которого указано в табл. 4.
Значение испытательного напряжения для аппаратов, предназначенных для работы с импульсной схемой зажигания ламп, а также для аппаратов с рабочим напряжением свыше 1000 В, должно указываться в технических условиях на конкретные типы или группы аппаратов.
2.2.3.15. Изоляционные расстояния (по воздуху и по поверхности изоляции) должны быть не менее значения, указанного в табл. 5.
Таблица 3
|
Условия испытания |
Сопротивление изоляции, МОм, не менее, для аппаратов класса защиты |
||
|
0 и I |
II |
||
|
между токоведущими частями, а также между токоведущими и доступными для прикосновения нетоковедущими частями |
между токоведущими частями |
между токоведущими и доступными для прикосновения нетоковедущими частями |
|
|
В холодном состоянии |
50 |
50 |
100 |
|
В нагретом состоянии |
2 |
2 |
5 |
|
Во влажном состоянии |
5 |
5 |
10 |
Таблица 4
|
Условия испытания |
Рабочее напряжение аппарата, В |
Испытательное напряжение (действующее значение), кВ, для аппаратов класса защиты |
||
|
0 и I |
II |
|||
|
между токоведущими частями, а также между токоведущими и доступными для прикосновения нетоковедущими частями |
между токоведущими частями |
между токоведущими и доступными для прикосновения нетоковедущими частями |
||
|
В холодном состоянии |
До 42 включ. |
1,0 |
1,0 |
2,0 |
|
Св. 42 до 250 включ. |
2,0 |
2,0 |
4,0 |
|
|
» 250 » 500 » |
2,5 |
2,5 |
5,0 |
|
|
» 500 » 750 » |
3,0 |
3,0 |
6,0 |
|
|
» 750 » 1000 » |
3,5 |
3,5 |
7,0 |
|
|
В нагретом состоянии |
До 42 включ. |
0,5 |
0,5 |
1,0 |
|
Св. 42 до 250 включ. |
1,5 |
1,5 |
3,0 |
|
|
» 250 » 500 » |
2,0 |
2,0 |
4,0 |
|
|
» 500 » 750 » |
2,5 |
2,5 |
5,0 |
|
|
» 750 » 1000 » |
3,0 |
3,0 |
6,0 |
|
|
Во влажном состоянии |
До 42 включ. |
0,5 |
0,5 |
1,0 |
|
Св. 42 до 250 включ. |
1,5 |
1,5 |
3,0 |
|
|
» 250 » 500 » |
2,0 |
2,0 |
4,0 |
|
|
» 500 » 750 » |
2,5 |
2,5 |
5,0 |
|
|
» 750 » 1000 » |
3,0 |
3,0 |
6.0 |
|
Примечание. Если значение рабочего напряжения меньше значения номинального напряжения сети для данного аппарата, то при испытаниях изоляции между токоведущими и доступными для прикосновения нетоковедущими частями значение испытательного напряжения определяют исходя из значения номинального напряжения сети.
Таблица 5
|
Рабочее напряжение, В |
Изоляционные расстояния, мм, для аппаратов класса защиты |
|||
|
0, I и II |
0 и I |
II |
||
|
между токоведущими частями |
между токоведущими и доступными для прикосновения металлическими нетоковедущими частями |
|||
|
До 42 включ. |
2 |
2 |
4 |
|
|
Св. 42 до 250 включ. |
3 |
4 |
6 |
|
|
» 250 » 500 » |
5 |
6 |
8 |
|
|
» 500 » 750 » |
6 |
7 |
12 |
|
|
» 750 » 1000 » |
7 |
8 |
16 |
|
Требование не распространяется на изоляционные расстояния для тех участков аппарата, которые полностью залиты компаундом или лаком.
Изоляционное расстояние в аппаратах, предназначенных для импульсных схем зажигания ламп, должно быть указано в технических условиях на конкретные типы или группы аппаратов.
2.2.3.16. Аппараты класса защиты I должны иметь заземляющий зажим и знак заземления по ГОСТ 21230-75.

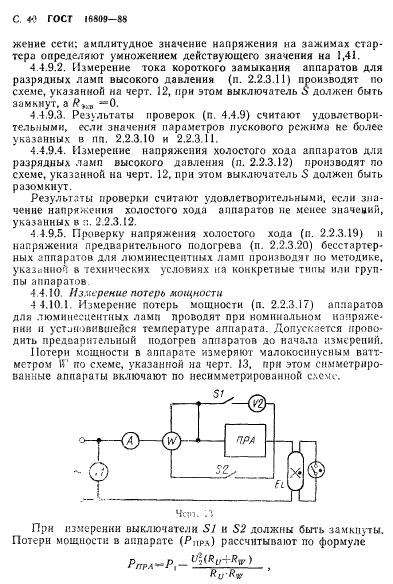

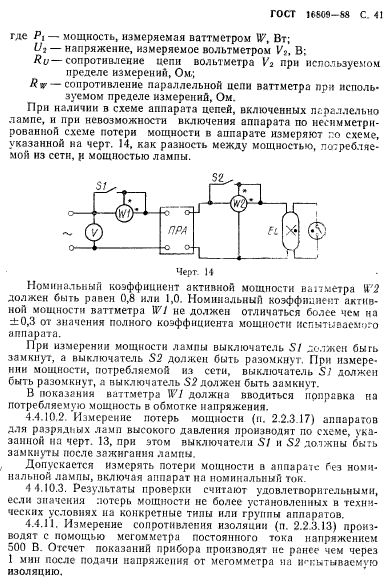

2.2.3.17. Значение потерь мощности в аппарате должно быть указано в технических условиях на конкретные типы или группы аппаратов.
2.2.3.18. Значение переходного сопротивления между заземляющим зажимом и любой доступной для прикосновения металлической нетоковедущей частью аппарата должно быть не более 0,1 Ом.
2.2.3.19. Бесстартерные аппараты для люминесцентных ламп при включении в сеть с номинальной частотой и напряжением от 0,9 до 1,1 номинального должны обеспечивать значение напряжения холостого хода на зажимах лампы (действующее и амплитудное значение), указанное в технических условиях на конкретные типы или группы ламп, предназначенных для бесстартерного зажигания.
Аппараты, предназначенные для параллельного включения нескольких ламп, должны обеспечивать значение напряжения холостого хода на зажимах каждой лампы в соответствии с требованиями настоящего пункта независимо от состояния других ламп.
2.2.3.20. Бесстартерные аппараты для люминесцентных ламп с предварительным подогревом без стартера при включении в сеть с номинальной частотой и напряжением от 0,9 до 1,1 номинального должны обеспечивать значение напряжения предварительного подогрева на каждом электроде лампы, указанное в технических условиях на конкретные типы или группы ламп, предназначенные для бесстартерного зажигания.

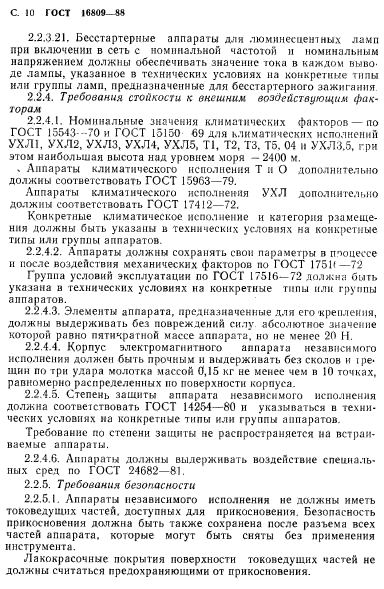

2.2.3.21. Бесстартерные аппараты для люминесцентных ламп при включении в сеть с номинальной частотой и номинальным напряжением должны обеспечивать значение тока в каждом выводе лампы, указанное в технических условиях на конкретные типы или группы ламп, предназначенные для бесстартерного зажигания.
2.2.4. Требования стойкости к внешним воздействующим факторам
2.2.4.1. Номинальные значения климатических факторов — по ГОСТ 15543-70 и ГОСТ 15150-69 для климатических исполнений УХЛ1, УХЛ2, УХЛ3, УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, 04 и УХЛ3,5, при этом наибольшая высота над уровнем моря — 2400 м.
Аппараты климатического исполнения Т и О дополнительно должны соответствовать ГОСТ 15963-79.
Аппараты климатического исполнения УХЛ дополнительно должны соответствовать ГОСТ 17412-72.
Конкретные климатическое исполнение и категория размещения должны быть указаны в технических условиях на конкретные типы или группы аппаратов.

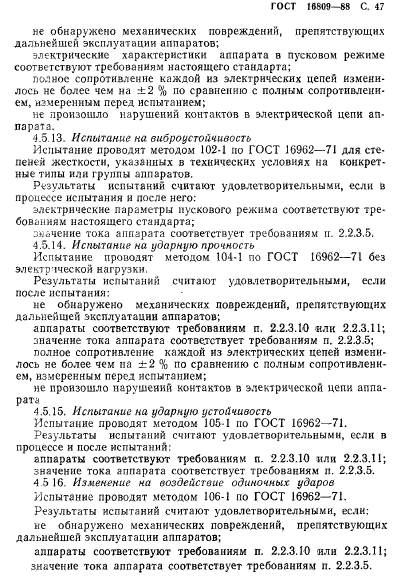

2.2.4.2. Аппараты должны сохранять свои параметры в процессе и после воздействия механических факторов по ГОСТ 17516-72.
Группа условий эксплуатации по ГОСТ 17516-72 должна быть указана в технических условиях на конкретные типы или группы аппаратов.

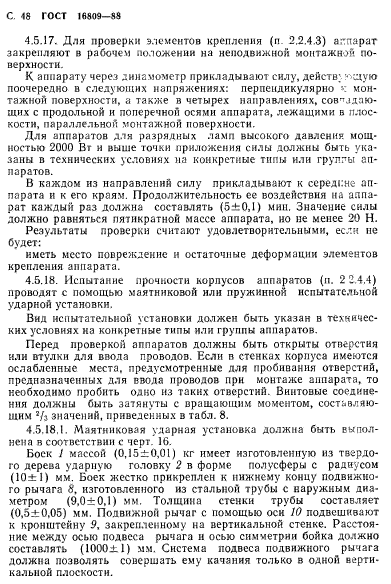

2.2.4.3. Элементы аппарата, предназначенные для его крепления, должны выдерживать без повреждений силу, абсолютное значение которой равно пятикратной массе аппарата, но не менее 20 Н.

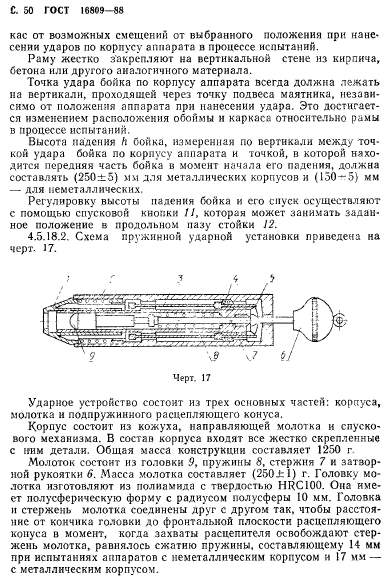

2.2.4.4. Корпус электромагнитного аппарата независимого исполнения должен быть прочным и выдерживать без сколов и трещин по три удара молотка массой 0,15 кг не менее чем в 10 точках, равномерно распределенных по поверхности корпуса.
2.2.4.5. Степень защиты аппарата независимого исполнения должна соответствовать ГОСТ 14254-80 и указываться в технических условиях на конкретные типы или группы аппаратов.
Требование по степени защиты не распространяется на встраиваемые аппараты.

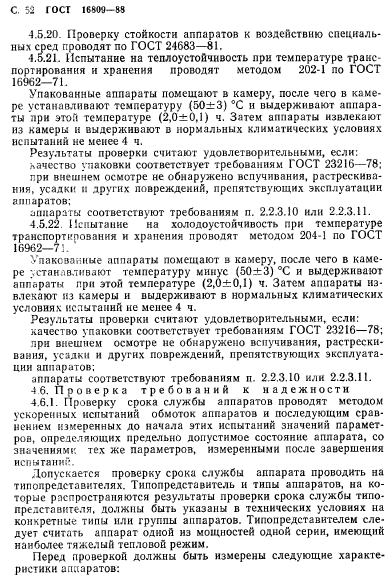

2.2.4.6. Аппараты должны выдерживать воздействие специальных сред по ГОСТ 24682-81.
2.2.5. Требования безопасности
2.2.5.1. Аппараты независимого исполнения не должны иметь токоведущих частей, доступных для прикосновения. Безопасность прикосновения должна быть также сохранена после разъема всех частей аппарата, которые могут быть сняты без применения инструмента.
Лакокрасочные покрытия поверхности токоведущих частей не должны считаться предохраняющими от прикосновения.

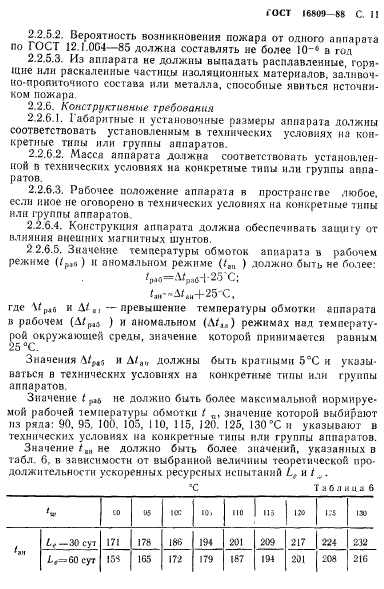

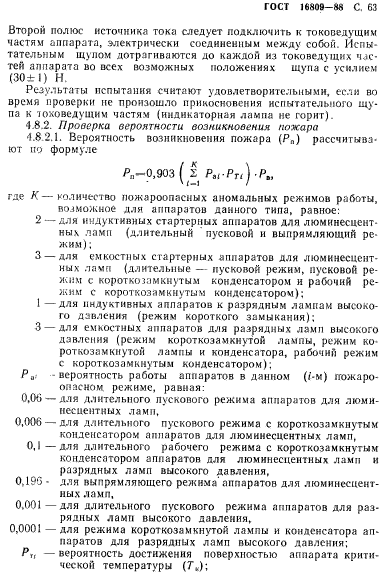

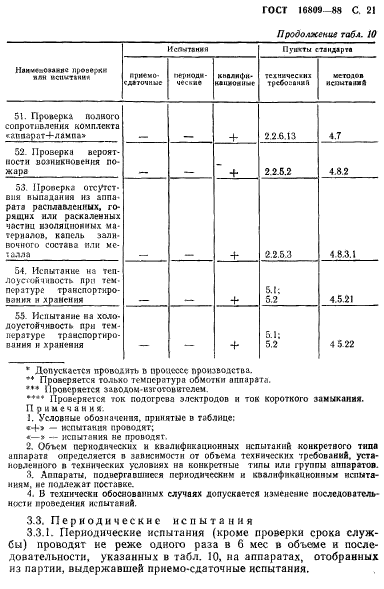

2.2.5.2. Вероятность возникновения пожара от одного аппарата по ГОСТ 12.1.004-85 должна составлять не более 10-6 в год.
2.2.5.3. Из аппарата не должны выпадать расплавленные, горящие или раскаленные частицы изоляционных материалов, заливочно-пропиточного состава или металла, способные явиться источником пожара.
2.2.6. Конструктивные требования

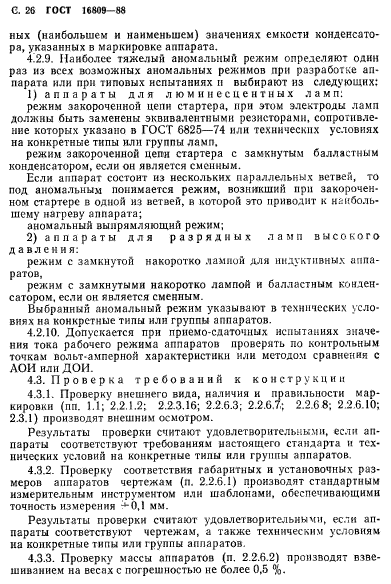

2.2.6.1. Габаритные и установочные размеры аппарата должны соответствовать установленным в технических условиях на конкретные типы или группы аппаратов.
2.2.6.2. Масса аппарата должна соответствовать установленной в технических условиях на конкретные типы или группы аппаратов.
2.2.6.3. Рабочее положение аппарата в пространстве любое, если иное не оговорено в технических условиях на конкретные типы или группы аппаратов.
2.2.6.4. Конструкция аппарата должна обеспечивать защиту от влияния внешних магнитных шунтов.
2.2.6.5. Значение температуры обмоток аппарата в рабочем режиме (tраб) и аномальном режиме (taн) должно быть не более:
tраб = Dtраб + 25 °С;
taн = Dtан + 25 °С,
где Dtраб и Dtан — превышение температуры обмотки аппарата в рабочем (Dtраб) и аномальном (Dtан) режимах над температурой окружающей среды, значение которой принимается равным 25 °С.
Значения Dtраб и Dtан должны быть кратными 5 °С и указываться в технических условиях на конкретные типы или группы аппаратов.
Значение tраб не должно быть более максимальной нормируемой рабочей температуры обмотки tw, значение которой выбирают из ряда: 90, 95, 100, 105, 110, 115, 120, 125, 130 °С и указывают в технических условиях на конкретные типы или группы аппаратов.

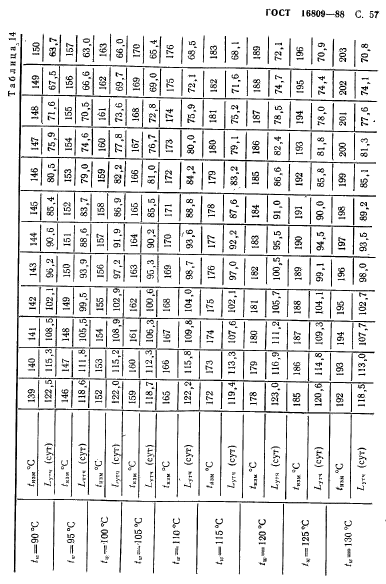

Значение tан не должно быть более значений, указанных в табл. 6, в зависимости от выбранной величины теоретической продолжительности ускоренных ресурсных испытаний Le и tw.

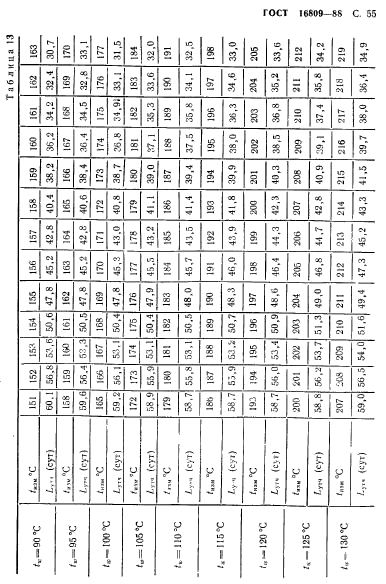

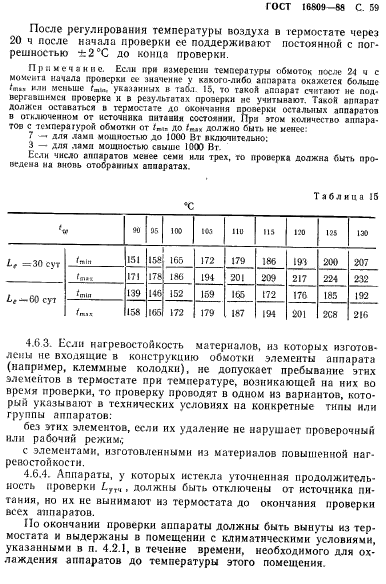

Таблица 6
°С
|
tw |
90 |
95 |
100 |
105 |
110 |
115 |
120 |
125 |
130 |
|
|
tан |
Le = 30 сут |
171 |
178 |
186 |
194 |
201 |
209 |
217 |
224 |
232 |
|
Le = 60 сут |
158 |
165 |
172 |
179 |
187 |
194 |
201 |
208 |
216 |
|

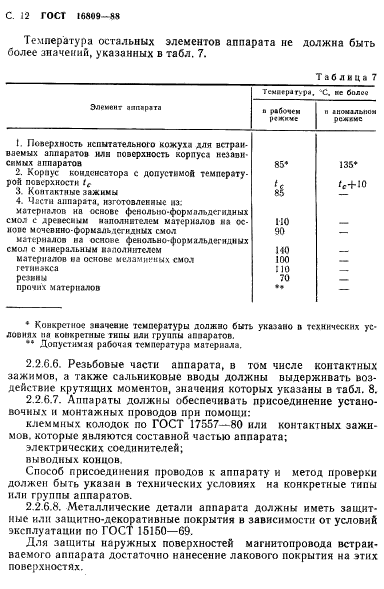

Температура остальных элементов аппарата не должна быть более значений, указанных в табл. 7.
Таблица 7
|
Элемент аппарата |
Температура, °С, не более |
|
|
в рабочем режиме |
в аномальном режиме |
|
|
1. Поверхность испытательного кожуха для встраиваемых аппаратов или поверхность корпуса независимых аппаратов |
85* |
135* |
|
2. Корпус конденсатора с допустимой температурой поверхности tc |
tc |
tc + 10 |
|
3. Контактные зажимы |
85 |
— |
|
4. Части аппарата, изготовленные из: |
||
|
материалов на основе фенольно-формальдегидных смол с древесным наполнителем материалов на основе мочевино-формальдегидных смол |
110 |
— |
|
90 |
— |
|
|
материалов на основе фенольно-формальдегидных смол с минеральным наполнителем |
140 |
— |
|
материалов на основе меламинных смол |
100 |
— |
|
гетинакса |
110 |
— |
|
резины |
70 |
— |
|
прочих материалов |
** |
|
* Конкретное значение температуры должно быть указано в технических условиях на конкретные типы или группы аппаратов.
** Допустимая рабочая температура материала.

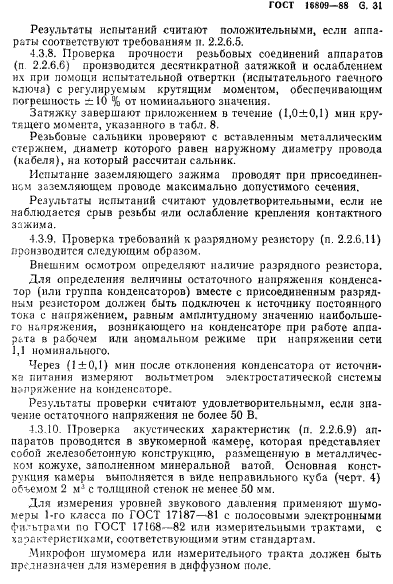

2.2.6.6. Резьбовые части аппарата, в том числе контактных зажимов, а также сальниковые вводы должны выдерживать воздействие крутящих моментов, значения которых указаны в табл. 8.
2.2.6.7. Аппараты должны обеспечивать присоединение установочных и монтажных проводов при помощи:
клеммных колодок по ГОСТ 17557-80 или контактных зажимов, которые являются составной частью аппарата;
электрических соединителей;
выводных концов.
Способ присоединения проводов к аппарату и метод проверки должен быть указан в технических условиях на конкретные типы или группы аппаратов.
2.2.6.8. Металлические детали аппарата должны иметь защитные или защитно-декоративные покрытия в зависимости от условий эксплуатации по ГОСТ 15150-69.
Для защиты наружных поверхностей магнитопровода встраиваемого аппарата достаточно нанесение лакового покрытия на этих поверхностях.

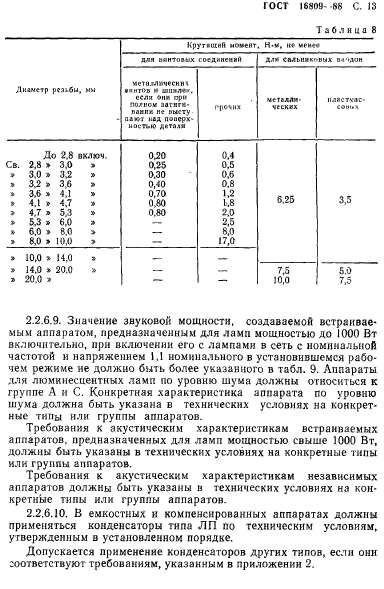

Таблица 8
|
Диаметр резьбы, мм |
Крутящий момент, Н × м, не менее |
|||
|
для винтовых соединений |
для сальниковых вводов |
|||
|
металлических винтов и шпилек, если они при полном затягивании не выступают над поверхностью детали |
прочих |
металлических |
пластмассовых |
|
|
До 2,8 включ. |
0,20 |
0,4 |
6,25 |
3,5 |
|
Св. 2,8 » 3,0 » |
0,25 |
0,5 |
||
|
» 3,0 » 3,2 » |
0,30 |
0,6 |
||
|
» 3,2 » 3,6 » |
0,40 |
0,8 |
||
|
» 3,6 » 4,1 » |
0,70 |
1,2 |
||
|
» 4,1 » 4,7 » |
0,80 |
1,8 |
||
|
» 4,7 » 5,3 » |
0,80 |
2,0 |
||
|
» 5,3 » 6,0 » |
— |
2,5 |
||
|
» 6,0 » 8,0 » |
— |
8,0 |
||
|
» 8,0 » 10,0 » |
— |
17,0 |
||
|
» 10,0 » 14,0 » |
— |
— |
||
|
» 14,0 » 20,0 » |
— |
— |
7,5 |
5,0 |
|
» 20,0 » |
— |
— |
10,0 |
7,5 |
2.2.6.9. Значение звуковой мощности, создаваемой встраиваемым аппаратом, предназначенным для ламп мощностью до 1000 Вт включительно, при включении его с лампами в сеть с номинальной частотой и напряжением 1,1 номинального в установившемся рабочем режиме не должно быть более указанного в табл. 9. Аппараты для люминесцентных ламп по уровню шума должны относиться к группе А и С. Конкретная характеристика аппарата по уровню шума должна быть указана в технических условиях на конкретные типы или группы аппаратов.
Требования к акустическим характеристикам встраиваемых аппаратов, предназначенных для ламп мощностью свыше 1000 Вт, должны быть указаны в технических условиях на конкретные типы или группы аппаратов.
Требования к акустическим характеристикам независимых аппаратов должны быть указаны в технических условиях на конкретные типы или группы аппаратов.
2.2.6.10. В емкостных и компенсированных аппаратах должны применяться конденсаторы типа ЛП по техническим условиям, утвержденным в установленном порядке.

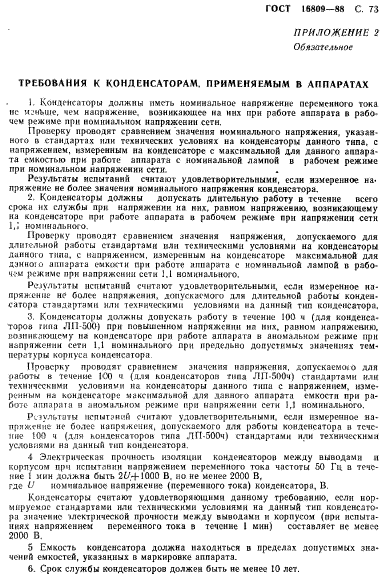

Допускается применение конденсаторов других типов, если они соответствуют требованиям, указанным в приложении 2.
Таблица 9
|
Обозначение группы |
Характеристика аппарата |
Уровни звуковой мощности, дБ, не более, при среднегеометрических частотах в октавных полосах, Гц |
||||
|
560 |
1000 |
2000 |
4000 |
8000 |
||
|
Н |
С нормальным уровнем шума |
36 |
32 |
29 |
27 |
25 |
|
П |
С пониженным уровнем шума |
26 |
22 |
19 |
17 |
15 |
|
А |
С низким уровнем шума |
16 |
13 |
10 |
8 |
8 |
|
С |
Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
| |||||
