ГОСТ 16762-82 | Стройсоветы

Целлюлоза сульфатная предгидролизная для кордных нитей и высокомодульных волокон. Технические условия

Заменяет
Страница 1

Страница 1

Страница 2

Страница 3

Страница 4

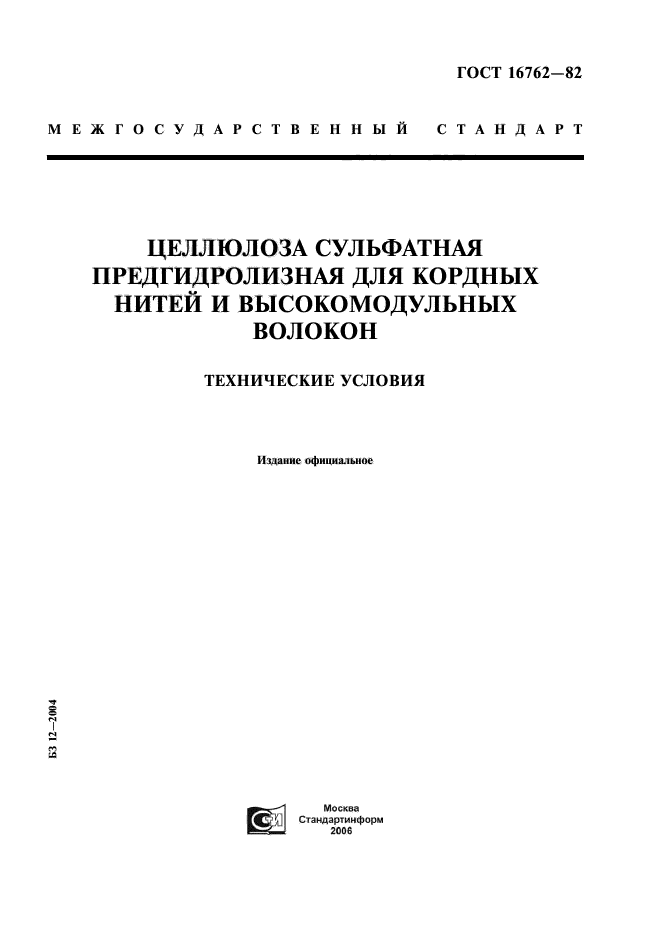

ГОСТ 16762-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЦЕЛЛЮЛОЗА СУЛЬФАТНАЯ ПРЕДГИДРОЛИЗНАЯ ДЛЯ КОРДНЫХ НИТЕЙ И ВЫСОКОМОДУЛЬНЫХ

волокон

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное

Москва

Стандартинформ

2006

УДК 661.728 : 006.354 Группа К51

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЦЕЛЛЮЛОЗА СУЛЬФАТНАЯ ПРВДГИДРОЛИЗНАЯ ДЛЯ КОРДНЫХ НИТЕЙ И ВЫСОКОМОДУЛЬНЫХ

волокон ГОСТ

Технические условия 16762—82

Sylphate prehydrolizcd pulp for cords and high-module fibres.

Specifications

MKC 85.040 ОКП 54 1141

Дата введения 01.01.83

Настоящий стандарт устанавливает требования к сульфатной предгидролизной целлюлозе для вискозных кордных и технических нитей и высокомодульных волокон, изготоатяемой для нужд народного хозяйства и экспорта.

1. РАЗМЕРЫ

1.1. Целлюлоза должна изготовляться в листах размером 600 х 800 мм. Предельные отклонения по размерам не должны превышать ± 5 мм.

(Измененная редакция, Изм. № 1).

1.2. Но согласованию с потребителем допускается изготовлять целлюлозу в листах других размеров.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Целлюлоза должна быть изготовлена в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 3).

2.2. Показатели качества целлюлозы должны соответствовать нормам, указанным в таблице.

Наименование покаитсля		Норма для целлюлозы		Метод испытания
Наименование покаитсля		Высший copt	Перпий copt	Метод испытания
1.	Растворимость в растворе гидроксида натрии с мас-			По ГОСТ 9597
совой долей 10 %,%,нс более		5,8	6,0
2.	Растворимость в растворе гидроксида натрии с мас-			По ГОСТ 9597
совой	долси 18 %,%,нс более	3,4	3,6
3.	Динамическая вязкость.мПа — с,(мП)	20,0±1.5	20,0±1.5	По ГОСТ 14363.2
		(200±15)	(200±15)
4.	Реакционная способность CS,/NaOH,%.не более	110/12	110/12	По ГОСТ 9003
5.	Массовая доля смол и жиров. %, не более	0,06	0,06	По ГОСТ 6841
6.	Массовая доля золы.Яо.не более	0,08	0.08	По ГОСТ 18461
7.	Массовая доля железа.&, не более	0.0008	0.0008	По ГОСТ 19877
8.	Массовая доля кремния.не более	0.006	0.008	То же
9.	Массовая доля катьция.%.не более	0,005	0,007	*
К).	Белизна, %, не менее	87	87	По ГОСТ 30437
II.	Набухание, %	530±50	530±50	По ГОСТ 7516

Издание официальное Перепечатка военрешена

£> Издательство стандартов, 1982 © Стандартннформ, 2006

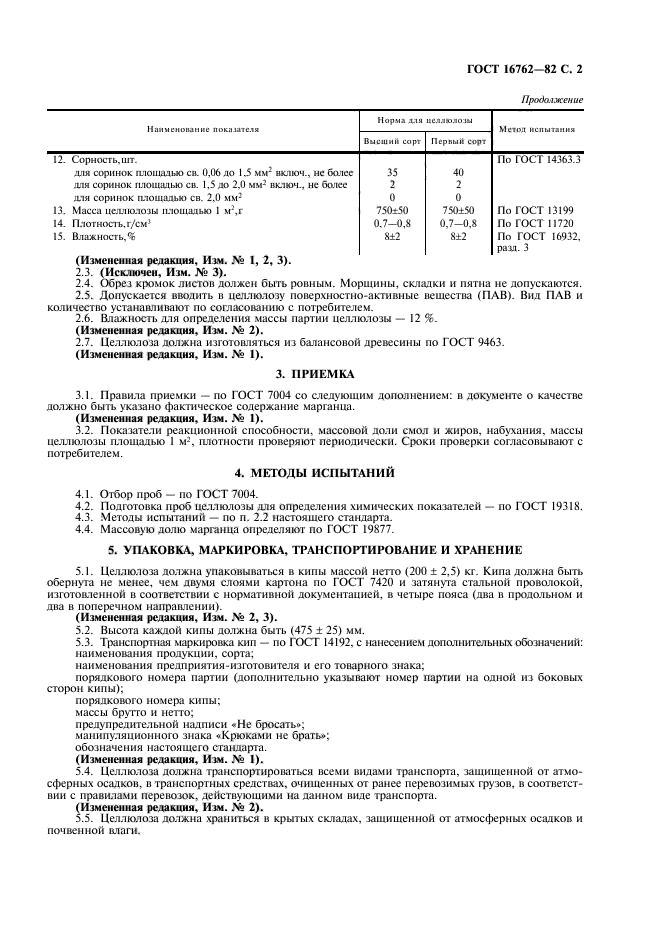

ГОСТ 16762-82 С. 2

Продолжение

Наимсмоплнке покупателя	Норма для иеллюлош		Метол испытания
Наимсмоплнке покупателя	Высший сорт	Псрпын сорт	Метол испытания
12. Сорность, шт.			По ГОСТ 14363.3
для соринок площадью св. 0.06 до 1.5 мм² в ключ., не билсс	35	40
для соринок площадью св. 1.S до 2.0 мм³ включ., не более	2	2
для соринок плошадью св. 2.0 мм²	0	0
13. Масса целлюлозы площадью I м\г	750:50	750±50	По ГОСТ 13199
14. Плотность, г/см⁵	0.7—0,8	0,7—0.8	По ГОСТ 11720
15. Влажность, %	8±2	8±2	По ГОСТ 16932. разд. 3

(Измененная редакция. Им. Л? I, 2, 3).

2.3. (Исключен, Изм. № 3).

2.4. Обрез кромок листов должен быть ровным. Морщины, складки и пятна не допускаются.

2.5. Допускается вводить в целлюлозу поверхностно-активные вещества (ПАВ). Вид ПАВ и количество устанавливают по согласованию с потребителем.

2.6. Влажность для определения массы партии целлюлозы — 12 %.

(Измененная редакция, Изм. № 2).

2.7. Целлюлоза должна изготовляться из балансовой древесины по ГОСТ 9463.

(Измененная редакция, Изм. № 1).

3. ПРИЕМКА

3.1. Правила приемки — по ГОСТ 7004 со следующим дополнением: в документе о качестве должно быть указано фактическое содержание марганца.

(Измененная редакция, Изм. № 1).

3.2. Показатели реакционной способности, массовой доли смол и жиров, набухания, массы целлюлозы площадью 1 м-, плотности проверяют периодически. Сроки проверки согласовывают с потребителем.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Отбор проб — по ГОСТ 7004.

4.2. Подготовка проб целлюлозы для определения химических показателей — по ГОСТ 193IX.

4.3. Методы испытаний — по п. 2.2 настоящего стандарта.

4.4. Массовую долю марганца определяют по ГОСТ 19877.

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Целлюлоза должна упаковываться в кипы массой нетто (200 ± 2,5) кг. Кипа должна быть обернута не менее, чем двумя слоями картона по ГОСТ 7420 и затянута стальной проволокой, изготовленной в соответствии с нормативной документацией, в четыре пояса (два в продольном и два в поперечном направлении).

(Измененная редакция, Изм. N° 2, 3).

5.2. Высота каждой кипы должна быть (475 ± 25) мм.

5.3. Транспортная маркировка кип — по ГОСТ 14192, с нанесением дополнительных обозначений: наименования продукции, сорта;

наименования предприятия-изготовителя и его товарного знака;

порядкового номера партии (дополнительно указывают номер партии на одной из боковых сторон кипы);

порядкового номера кипы: массы брутто и нетто; предупредительной надписи «Не бросать»; манипуляционного знака «Крюками не брать*; обозначения настоящего стандарта.

(Измененная редакция, Изм. № I).

5.4. Целлюлоза должна транспортироваться всеми видами транспорта, защищенной от атмосферных осадков, в транспортных средствах, очищенных от ранее перевозимых грузов, в соответствии с правилами перевозок, действующими на данном виде транспорта.

(Измененная редакция, Изм. № 2).

5.5. Целлюлоза должна храниться в крытых складах, защищенной от атмосферных осадков и почвенной вчагн.

С. 3 ГОСТ 16762-82

ИНФОРМАЦИОН Н ЫЕ ДАН Н Ы Е

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР

РАЗРАБОТЧИКИ

JI.K. Звездина, ОЛ. Зарудская, Т.А. Гришина, O.K. Желтакова, А.А. Степанова, Н.Н. Калошина, Т.П. Белашева, А.В. Данюкова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР но стандартам от 25.03.82 № 1248

3. ВЗАМЕН ГОСТ 16762-77

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД. на который дана ссылка	Номер пункта	Обозначение НТД. на который дана ссылка	Номер пункта
ГОСТ 6841-77	2.2	ГОСТ 14192-%	5.3
ГОСТ 7004-93	3.1. 4.1	ГОСТ 14363.2-83	2.2
ГОСТ 7420-89	5.1	ГОСТ 14363.3-84	2.2
ГОСТ 7516-75	2.2	ГОСТ 16932-93	2.2
ГОСТ 9003-75	2.2	ГОСТ 18461-93	2.2
ГОСТ 9463-88	2.7	ГОСТ 19318-73	4.2
ГОСТ 9597-76	2.2	ГОСТ 19877-82	2.2, 4.4
ГОСТ 11720-76	2.2	ГОСТ 30437-%	2.2
ГОСТ 13199-88	2.2

5. Ограничение срока действия снято по протоколу № 5—94 Межгосударственного совета но стандартизации, метрологии и сертификации (ИУС 11-12—94)

6. ИЗДАНИЕ (февраль 2006 г.) с Изменениями Ss 1, 2, 3, утвержденными в июле 1985 г., июне 1987 г., октябре 1990 г. (ИУС 10-85, 10-87, 1-91)

Релак юр Т.Л. Леонова Технический ре на к гор В.Н. Пруткова Корректор А.С. Чсриоусояа Компьннерная версгка Л.А. Круговой

Подписано в печать 22.03.2(106. Формат 60×84*/»- Бумага офссшая. Гарнитура Таймс. Печать офсетная. Уел. печ. л. 0.47. Уч.*иад. я. 0.43. Тирах 30 ли. Зак. 101. С 2626.

ФГУП •Станлартииформ», 123995 Москва. Гранаты» пер.. 4. www.goMinfo.ruinfo@goMinfo.ru Набрано к отпечатана во ФГУП «Стаидартинформ*
