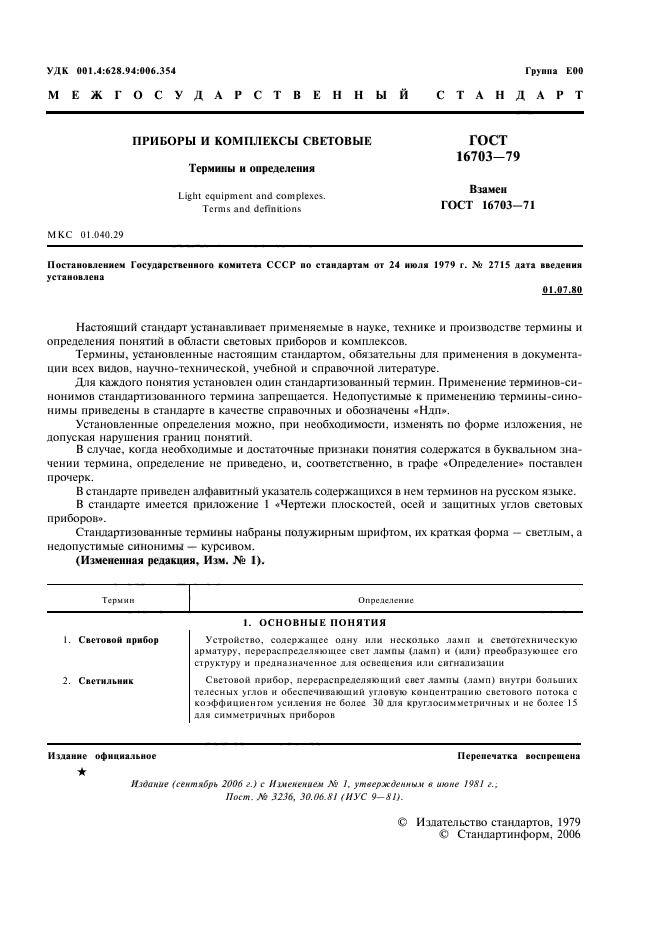

ГОСТ 16703-79

ПРИБОРЫ И КОМПЛЕКСЫ СВЕТОВЫЕ

Термины и определения

Light equipment and complexes. Terms and definitions

ГОСТ
16703-79

Взамен
ГОСТ 16703-71

1. Световой прибор

Устройство, содержащее одну или несколько ламп и светотехническую арматуру, перераспределяющее свет лампы (ламп) и (или) преобразующее его структуру и предназначенное для освещения или сигнализации

2. Светильник

Световой прибор, перераспределяющий свет лампы (ламп) внутри больших телесных углов и обеспечивающий угловую концентрацию светового потока с коэффициентом усиления не более 30 для круглосимметричных и не более 15 для симметричных приборов

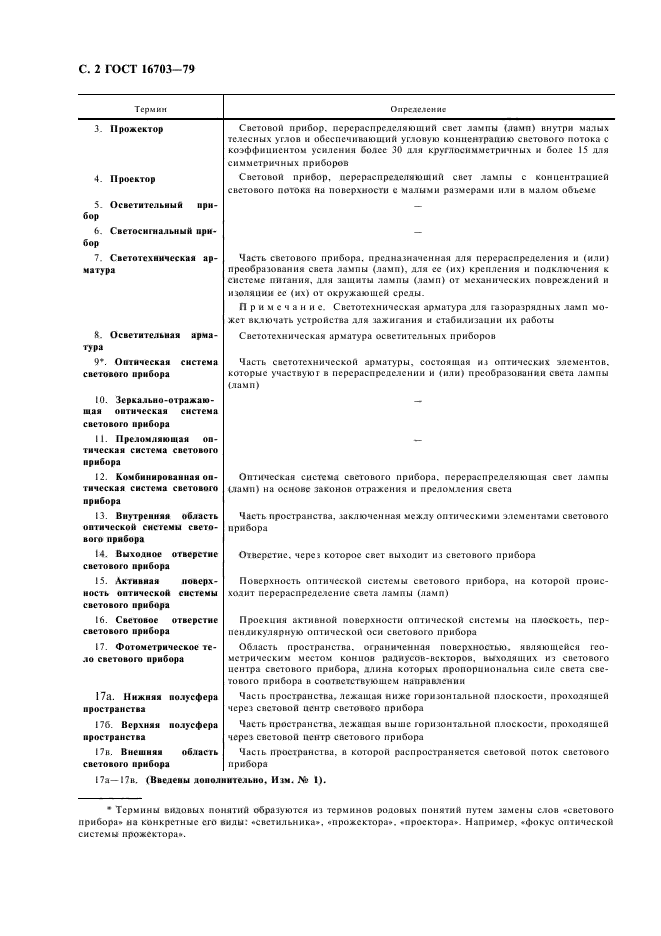

3. Прожектор

Световой прибор, перераспределяющий свет лампы (ламп) внутри малых телесных углов и обеспечивающий угловую концентрацию светового потока с коэффициентом усиления более 30 для круглосимметричных и более 15 для симметричных приборов

4. Проектор

Световой прибор, перераспределяющий свет лампы с концентрацией светового потока на поверхности с малыми размерами или в малом объеме

5. Осветительный прибор

—

6. Светосигнальный прибор

—

7. Светотехническая арматура

Часть светового прибора, предназначенная для перераспределения и (или) преобразования света лампы (ламп), для ее (их) крепления и подключения к системе питания, для защиты лампы (ламп) от механических повреждений и изоляции ее (их) от окружающей среды.

Примечание. Светотехническая арматура для газоразрядных ламп может включать устройства для зажигания и стабилизации их работы

8. Осветительная арматура

Светотехническая арматура осветительных приборов

9*. Оптическая система светового прибора

Часть светотехнической арматуры, состоящая из оптических элементов, которые участвуют в перераспределении и (или) преобразовании света лампы (ламп)

10. Зеркально-отражающая оптическая система светового прибора

—

11. Преломляющая оптическая система светового прибора

—

12. Комбинированная оптическая система светового прибора

Оптическая система светового прибора, перераспределяющая свет лампы (ламп) на основе законов отражения и преломления света

13. Внутренняя область оптической системы светового прибора

Часть пространства, заключенная между оптическими элементами светового прибора

14. Выходное отверстие светового прибора

Отверстие, через которое свет выходит из светового прибора

15. Активная поверхность оптической системы светового прибора

Поверхность оптической системы светового прибора, на которой происходит перераспределение света лампы (ламп)

16. Световое отверстие светового прибора

Проекция активной поверхности оптической системы на плоскость, перпендикулярную оптической оси светового прибора

17. Фотометрическое тело светового прибора

Область пространства, ограниченная поверхностью, являющейся геометрическим местом концов радиусов-векторов, выходящих из светового центра светового прибора, длина которых пропорциональна силе света светового прибора в соответствующем направлении

17а. Нижняя полусфера пространства

Часть пространства, лежащая ниже горизонтальной плоскости, проходящей через световой центр светового прибора

17б. Верхняя полусфера пространства

Часть пространства, лежащая выше горизонтальной плоскости, проходящей через световой центр светового прибора

17в. Внешняя область светового прибора

Часть пространства, в которой распространяется световой поток светового прибора

17а — 17в. (Введены дополнительно, Изм. № 1).

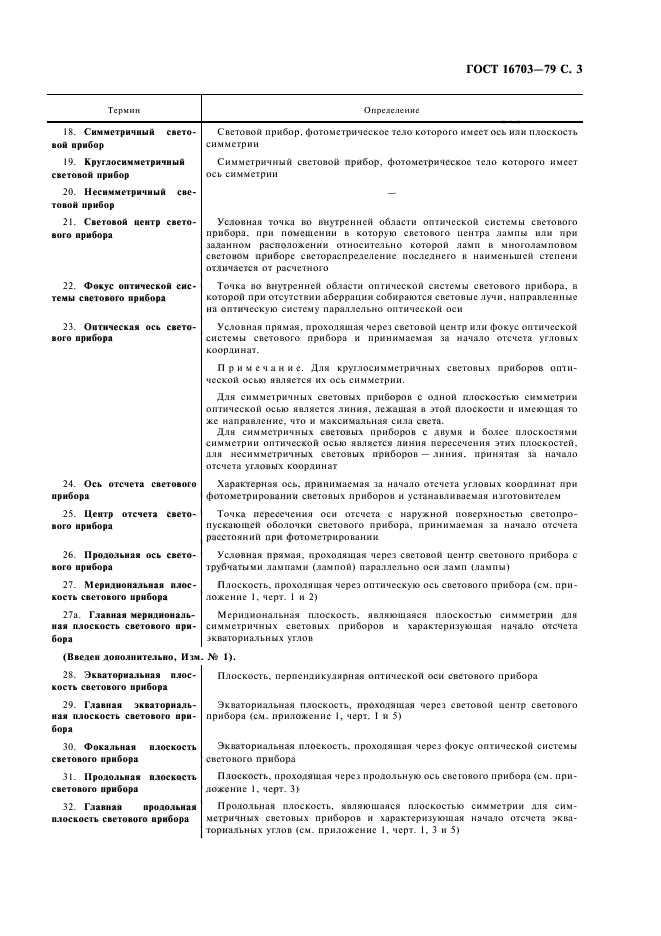

18. Симметричный световой прибор

Световой прибор, фотометрическое тело которого имеет ось или плоскость симметрии

19. Круглосимметричный световой прибор

Симметричный световой прибор, фотометрическое тело которого имеет ось симметрии

20. Несимметричный световой прибор

—

21. Световой центр светового прибора

Условная точка во внутренней области оптической системы светового прибора, при помещении в которую светового центра лампы или при заданном расположении относительно которой ламп в многоламповом световом приборе светораспределение последнего в наименьшей степени отличается от расчетного

22. Фокус оптической системы светового прибора

Точка во внутренней области оптической системы светового прибора, в которой при отсутствии аберрации собираются световые лучи, направленные на оптическую систему параллельно оптической оси

23. Оптическая ось светового прибора

Условная прямая, проходящая через световой центр или фокус оптической системы светового прибора и принимаемая за начало отсчета угловых координат.

Примечание. Для круглосимметричных световых приборов оптической осью является их ось симметрии.

Для симметричных световых приборов с одной плоскостью симметрии оптической осью является линия, лежащая в этой плоскости и имеющая то же направление, что и максимальная сила света.

Для симметричных световых приборов с двумя и более плоскостями симметрии оптической осью является линия пересечения этих плоскостей, для несимметричных световых приборов — линия, принятая за начало отсчета угловых координат

24. Ось отсчета светового прибора

Характерная ось, принимаемая за начало отсчета угловых координат при фотометрировании световых приборов и устанавливаемая изготовителем

25. Центр отсчета светового прибора

Точка пересечения оси отсчета с наружной поверхностью светопропускающей оболочки светового прибора, принимаемая за начало отсчета расстояний при фотометрировании

26. Продольная ось светового прибора

Условная прямая, проходящая через световой центр светового прибора с трубчатыми лампами (лампой) параллельно оси ламп (лампы)

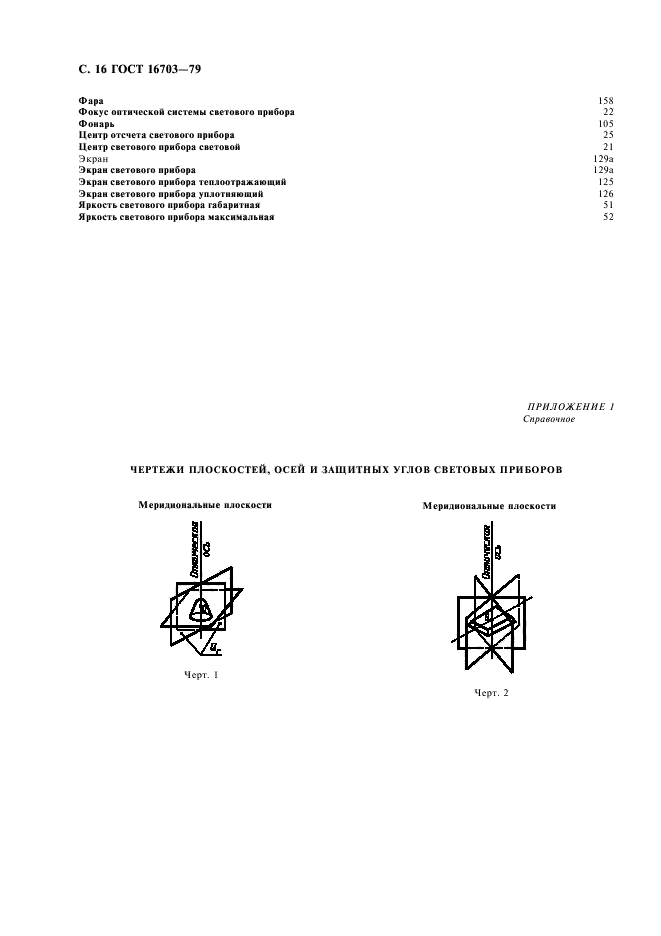

27. Меридиональная плоскость светового прибора

Плоскость, проходящая через оптическую ось светового прибора (см. приложение 1, черт. 1 и 2)

27а. Главная меридиональная плоскость светового прибора

Меридиональная плоскость, являющаяся плоскостью симметрии для симметричных световых приборов и характеризующая начало отсчета экваториальных углов

(Введен дополнительно, Изм. № 1).

28. Экваториальная плоскость светового прибора

Плоскость, перпендикулярная оптической оси светового прибора

29. Главная экваториальная плоскость светового прибора

Экваториальная плоскость, проходящая через световой центр светового прибора (см. приложение 1, черт. 1 и 5)

30. Фокальная плоскость светового прибора

Экваториальная плоскость, проходящая через фокус оптической системы светового прибора

31. Продольная плоскость светового прибора

Плоскость, проходящая через продольную ось светового прибора (см. приложение 1, черт. 3)

32. Главная продольная плоскость светового прибора

Продольная плоскость, являющаяся плоскостью симметрии для симметричных световых приборов и характеризующая начало отсчета экваториальных углов (см. приложение 1, черт. 1, 3 и 5)

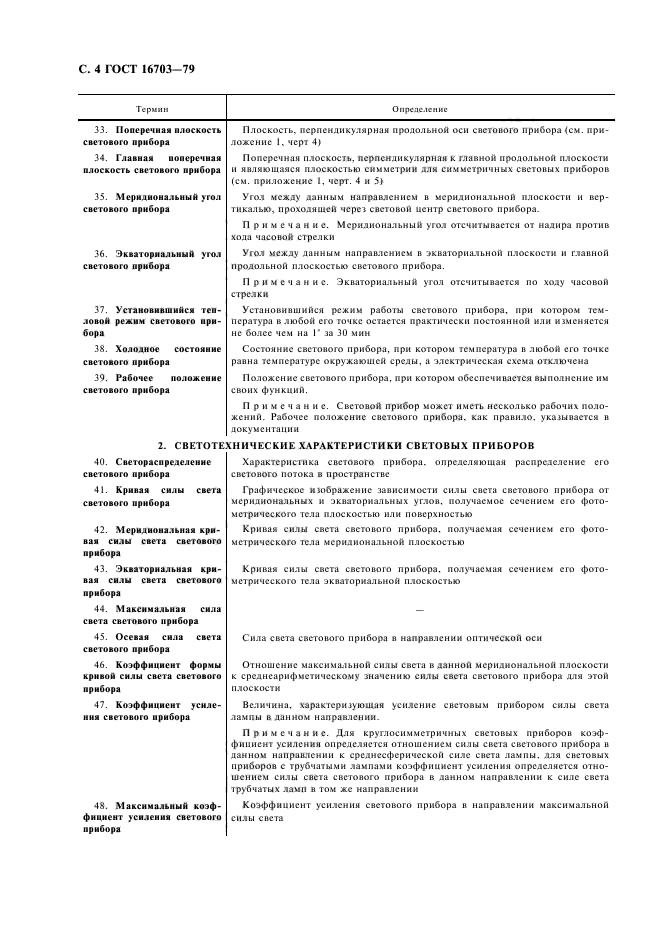

33. Поперечная плоскость светового прибора

Плоскость, перпендикулярная продольной оси светового прибора (см. приложение 1, черт 4)

34. Главная поперечная плоскость светового прибора

Поперечная плоскость, перпендикулярная к главной продольной плоскости и являющаяся плоскостью симметрии для симметричных световых приборов (см. приложение 1, черт. 4 и 5)

35. Меридиональный угол светового прибора

Угол между данным направлением в меридиональной плоскости и вертикалью, проходящей через световой центр светового прибора.

Примечание. Меридиональный угол отсчитывается от надира против хода часовой стрелки

36. Экваториальный угол светового прибора

Угол между данным направлением в экваториальной плоскости и главной продольной плоскостью светового прибора.

Примечание. Экваториальный угол отсчитывается по ходу часовой стрелки

37. Установившийся тепловой режим светового прибора

Установившийся режим работы светового прибора, при котором температура в любой его точке остается практически постоянной или изменяется не более чем на 1° за 30 мин

38. Холодное состояние светового прибора

Состояние светового прибора, при котором температура в любой его точке равна температуре окружающей среды, а электрическая схема отключена

39. Рабочее положение светового прибора

Положение светового прибора, при котором обеспечивается выполнение им своих функций.

Примечание. Световой прибор может иметь несколько рабочих положений. Рабочее положение светового прибора, как правило, указывается в документации

40. Светораспределение светового прибора

Характеристика светового прибора, определяющая распределение его светового потока в пространстве

41. Кривая силы света светового прибора

Графическое изображение зависимости силы света светового прибора от меридиональных и экваториальных углов, получаемое сечением его фотометрического тела плоскостью или поверхностью

42. Меридиональная кривая силы света светового прибора

Кривая силы света светового прибора, получаемая сечением его фотометрического тела меридиональной плоскостью

43. Экваториальная кривая силы света светового прибора

Кривая силы света светового прибора, получаемая сечением его фотометрического тела экваториальной плоскостью

44. Максимальная сила света светового прибора

—

45. Осевая сила света светового прибора

Сила света светового прибора в направлении оптической оси

46. Коэффициент формы кривой силы света светового прибора

Отношение максимальной силы света в данной меридиональной плоскости к среднеарифметическому значению силы света светового прибора для этой плоскости

47. Коэффициент усиления светового прибора

Величина, характеризующая усиление световым прибором силы света лампы в данном направлении.

Примечание. Для круглосимметричных световых приборов коэффициент усиления определяется отношением силы света светового прибора в данном направлении к среднесферической силе света лампы, для световых приборов с трубчатыми лампами коэффициент усиления определяется отношением силы света светового прибора в данном направлении к силе света трубчатых ламп в том же направлении

48. Максимальный коэффициент усиления светового прибора

Коэффициент усиления светового прибора в направлении максимальной силы света

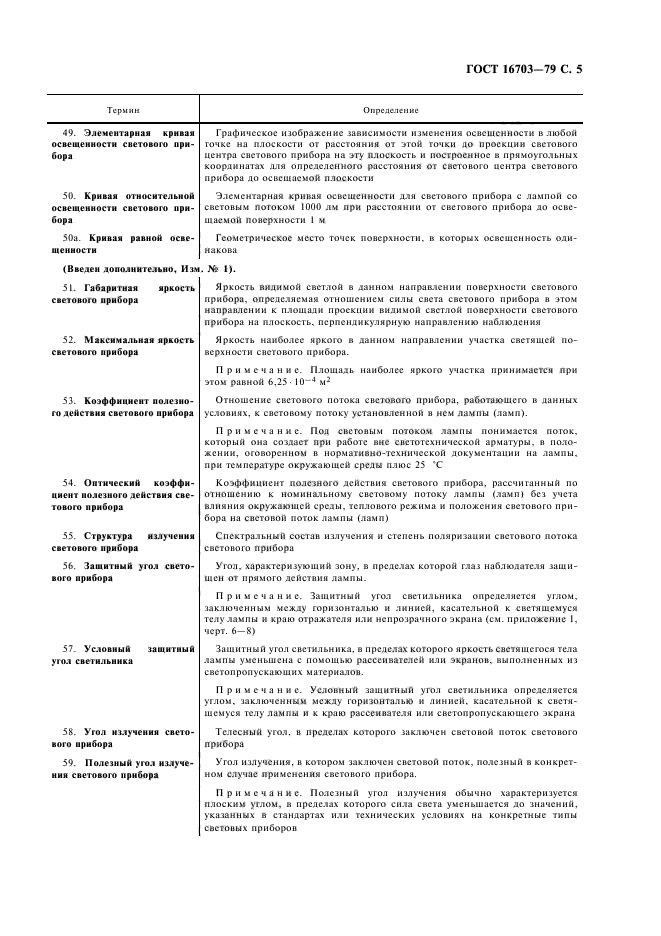

49. Элементарная кривая освещенности светового прибора

Графическое изображение зависимости изменения освещенности в любой точке на плоскости от расстояния от этой точки до проекции светового центра светового прибора на эту плоскость и построенное в прямоугольных координатах для определенного расстояния от светового центра светового прибора до освещаемой плоскости

50. Кривая относительной освещенности светового прибора

Элементарная кривая освещенности для светового прибора с лампой со световым потоком 1000 лм при расстоянии от светового прибора до освещаемой поверхности 1 м

50а. Кривая равной освещенности

Геометрическое место точек поверхности, в которых освещенность одинакова

(Введен дополнительно, Изм. № 1).

51. Габаритная яркость светового прибора

Яркость видимой светлой в данном направлении поверхности светового прибора, определяемая отношением силы света светового прибора в этом направлении к площади проекции видимой светлой поверхности светового прибора на плоскость, перпендикулярную направлению наблюдения

52. Максимальная яркость светового прибора

Яркость наиболее яркого в данном направлении участка светящей поверхности светового прибора.

Примечание. Площадь наиболее яркого участка принимается при этом равной 6,25 ´ 10^-4 м²

53. Коэффициент полезного действия светового прибора

Отношение светового потока светового прибора, работающего в данных условиях, к световому потоку установленной в нем лампы (ламп).

Примечание. Под световым потоком лампы понимается поток, который она создает при работе вне светотехнической арматуры, в положении, оговоренном в нормативно-технической документации на лампы, при температуре окружающей среды плюс 25 °С

54. Оптический коэффициент полезного действия светового прибора

Коэффициент полезного действия светового прибора, рассчитанный по отношению к номинальному световому потоку лампы (ламп) без учета влияния окружающей среды, теплового режима и положения светового прибора на световой поток лампы (ламп)

55. Структура излучения светового прибора

Спектральный состав излучения и степень поляризации светового потока светового прибора

56. Защитный угол светового прибора

Угол, характеризующий зону, в пределах которой глаз наблюдателя защищен от прямого действия лампы.

Примечание. Защитный угол светильника определяется углом, заключенным между горизонталью и линией, касательной к светящемуся телу лампы и краю отражателя или непрозрачного экрана (см. приложение 1, черт. 6 —

57. Условный защитный угол светильника

Защитный угол светильника, в пределах которого яркость светящегося тела лампы уменьшена с помощью рассеивателей или экранов, выполненных из светопропускающих материалов.

Примечание. Условный защитный угол светильника определяется углом, заключенным между горизонталью и линией, касательной к светящемуся телу лампы и к краю рассеивателя или светопропускающего экрана

58. Угол излучения светового прибора

Телесный угол, в пределах которого заключен световой поток светового прибора

59. Полезный угол излучения светового прибора

Угол излучения, в котором заключен световой поток, полезный в конкретном случае применения светового прибора.

Примечание. Полезный угол излучения обычно характеризуется плоским углом, в пределах которого сила света уменьшается до значений, указанных в стандартах или технических условиях на конкретные типы световых приборов

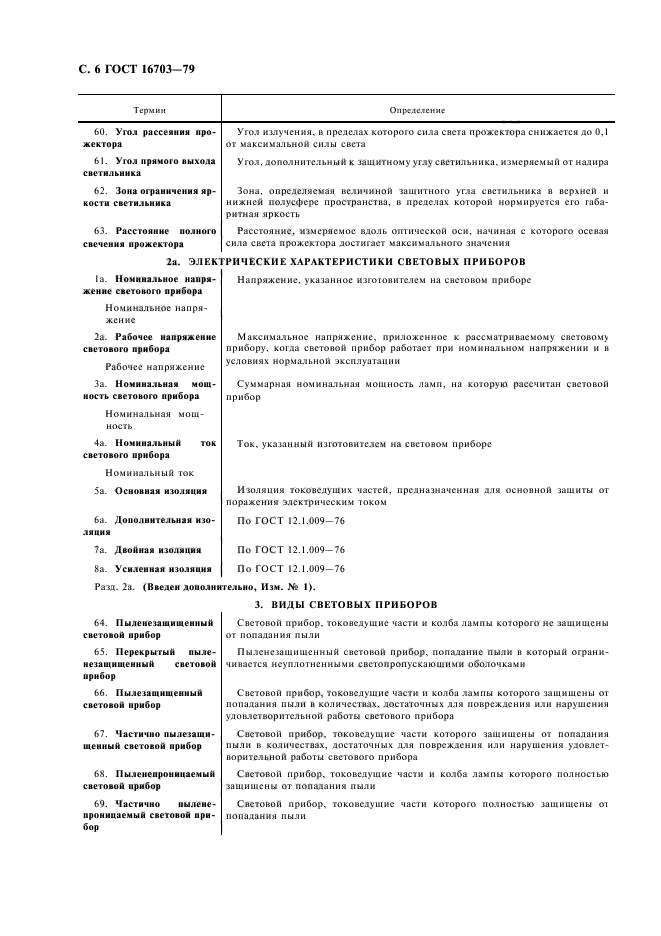

60. Угол рассеяния прожектора

Угол излучения, в пределах которого сила света прожектора снижается до 0,1 от максимальной силы света

61. Угол прямого выхода светильника

Угол, дополнительный к защитному углу светильника, измеряемый от надира

62. Зона ограничения яркости светильника

Зона, определяемая величиной защитного угла светильника в верхней и нижней полусфере пространства, в пределах которой нормируется его габаритная яркость

63. Расстояние полного свечения прожектора

Расстояние, измеряемое вдоль оптической оси, начиная с которого осевая сила света прожектора достигает максимального значения

1а. Номинальное напряжение светового прибора

Напряжение, указанное изготовителем на световом приборе

Номинальное напряжение

2а. Рабочее напряжение светового прибора

Максимальное напряжение, приложенное к рассматриваемому световому прибору, когда световой прибор работает при номинальном напряжении и в условиях нормальной эксплуатации

Рабочее напряжение

3а. Номинальная мощность светового прибора

Суммарная номинальная мощность ламп, на которую рассчитан световой прибор

Номинальная мощность

4а. Номинальный ток светового прибора

Ток, указанный изготовителем на световом приборе

Номинальный ток

5а. Основная изоляция

Изоляция токоведущих частей, предназначенная для основной защиты от поражения электрическим током

6а. Дополнительная изоляция

По ГОСТ 12.1.009-76

7а. Двойная изоляция

По ГОСТ 12.1.009-76

8а. Усиленная изоляция

По ГОСТ 12.1.009-76

Разд. 2а. (Введен дополнительно, Изм. № 1).

64. Пыленезащищенный световой прибор

Световой прибор, токоведущие части и колба лампы которого не защищены от попадания пыли

65. Перекрытый пыленезащищенный световой прибор

Пыленезащищенный световой прибор, попадание пыли в который ограничивается неуплотненными светопропускающими оболочками

66. Пылезащищенный световой прибор

Световой прибор, токоведущие части и колба лампы которого защищены от попадания пыли в количествах, достаточных для повреждения или нарушения удовлетворительной работы светового прибора

67. Частично пылезащищенный световой прибор

Световой прибор, токоведущие части которого защищены от попадания пыли в количествах, достаточных для повреждения или нарушения удовлетворительной работы светового прибора

68. Пыленепроницаемый световой прибор

Световой прибор, токоведущие части и колба лампы которого полностью защищены от попадания пыли

69. Частично пыленепроницаемый световой прибор

Световой прибор, токоведущие части которого полностью защищены от попадания пыли

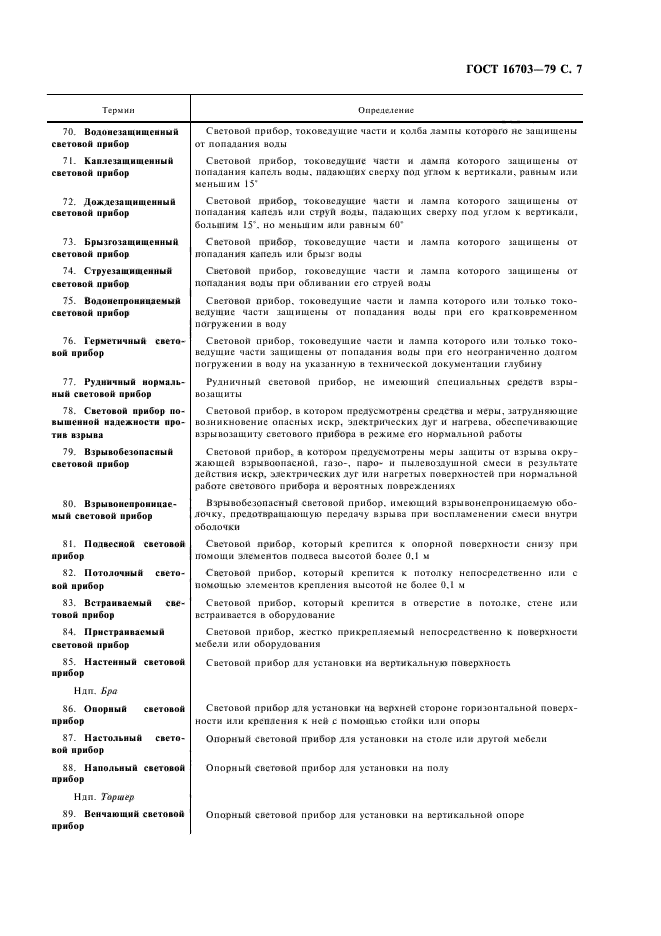

70. Водонезашищенный световой прибор

Световой прибор, токоведущие части и колба лампы которого не защищены от попадания воды

71. Каплезашищенный световой прибор

Световой прибор, токоведущие части и лампа которого защищены от попадания капель воды, падающих сверху под углом к вертикали, равным или меньшим 15°

72. Дождезащищенный световой прибор

Световой прибор, токоведущие части и лампа которого защищены от попадания капель или струй воды, падающих сверху под углом к вертикали, большим 15°, но меньшим или равным 60°

73. Брызгозащищенный световой прибор

Световой прибор, токоведущие части и лампа которого защищены от попадания капель или брызг воды

74. Струезащищенный световой прибор

Световой прибор, токоведущие части и лампа которого защищены от попадания воды при обливании его струей воды

75. Водонепроницаемый световой прибор

Световой прибор, токоведущие части и лампа которого или только токоведущие части защищены от попадания воды при его кратковременном погружении в воду

76. Герметичный световой прибор

Световой прибор, токоведущие части и лампа которого или только токоведущие части защищены от попадания воды при его неограниченно долгом погружении в воду на указанную в технической документации глубину

77. Рудничный нормальный световой прибор

Рудничный световой прибор, не имеющий специальных средств взрывозащиты

78. Световой прибор повышенной надежности против взрыва

Световой прибор, в котором предусмотрены средства и меры, затрудняющие возникновение опасных искр, электрических дуг и нагрева, обеспечивающие взрывозащиту светового прибора в режиме его нормальной работы

79. Взрывобезопасный световой прибор

Световой прибор, в котором предусмотрены меры защиты от взрыва окружающей взрывоопасной, газо-, паро- и пылевоздушной смеси в результате действия искр, электрических дуг или нагретых поверхностей при нормальной работе светового прибора и вероятных повреждениях

80. Взрывонепроницаемый световой прибор

Взрывобезопасный световой прибор, имеющий взрывонепроницаемую оболочку, предотвращающую передачу взрыва при воспламенении смеси внутри оболочки

81. Подвесной световой прибор

Световой прибор, который крепится к опорной поверхности снизу при помощи элементов подвеса высотой более 0,1 м

82. Потолочный световой прибор

Световой прибор, который крепится к потолку непосредственно или с помощью элементов крепления высотой не более 0,1 м

83. Встраиваемый световой прибор

Световой прибор, который крепится в отверстие в потолке, стене или встраивается в оборудование

84. Пристраиваемый световой прибор

Световой прибор, жестко прикрепляемый непосредственно к поверхности мебели или оборудования

85. Настенный световой прибор

Световой прибор для установки на вертикальную поверхность

Ндп. Бра

86. Опорный световой прибор

Световой прибор для установки на верхней стороне горизонтальной поверхности или крепления к ней с помощью стойки или опоры

87. Настольный световой прибор

Опорный световой прибор для установки на столе или другой мебели

88. Напольный световой прибор

Опорный световой прибор для установки на полу

Ндп. Торшер

89. Венчающий световой прибор

Опорный световой прибор для установки на вертикальной опоре

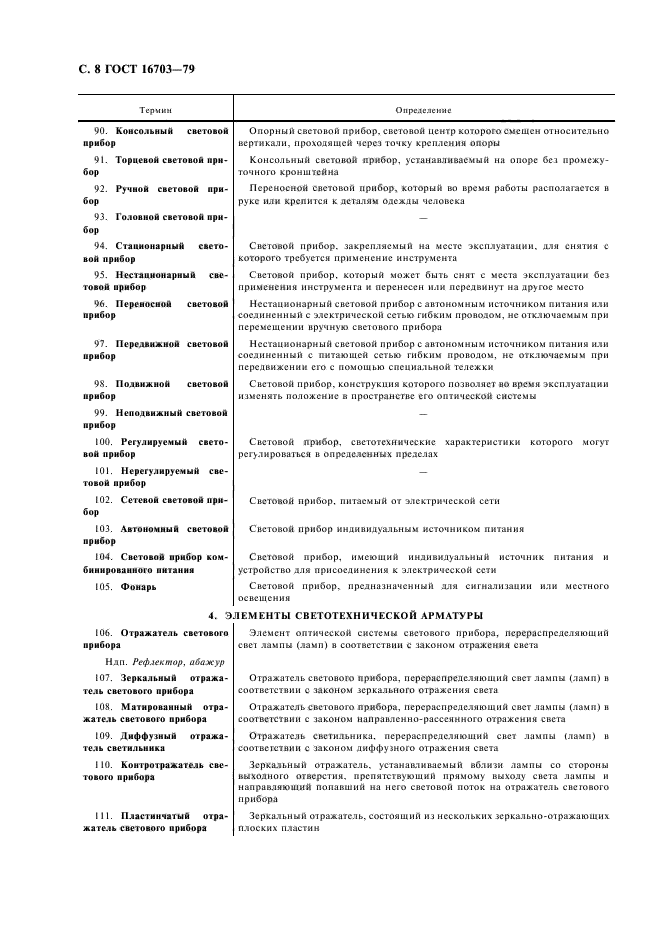

90. Консольный световой прибор

Опорный световой прибор, световой центр которого смещен относительно вертикали, проходящей через точку крепления опоры

91. Торцевой световой прибор

Консольный световой прибор, устанавливаемый на опоре без промежуточного кронштейна

92. Ручной световой прибор

Переносной световой прибор, который во время работы располагается в руке или крепится к деталям одежды человека

93. Головной световой прибор

—

94. Стационарный световой прибор

Световой прибор, закрепляемый на месте эксплуатации, для снятия с которого требуется применение инструмента

95. Нестационарный световой прибор

Световой прибор, который может быть снят с места эксплуатации без применения инструмента и перенесен или передвинут на другое место

96. Переносной световой прибор

Нестационарный световой прибор с автономным источником питания или соединенный с электрической сетью гибким проводом, не отключаемым при перемещении вручную светового прибора

97. Передвижной световой прибор

Нестационарный световой прибор с автономным источником питания или соединенный с питающей сетью гибким проводом, не отключаемым при передвижении его с помощью специальной тележки

98. Подвижной световой прибор

Световой прибор, конструкция которого позволяет во время эксплуатации изменять положение в пространстве его оптической системы

99. Неподвижный световой прибор

—

100. Регулируемый световой прибор

Световой прибор, светотехнические характеристики которого могут регулироваться в определенных пределах

101. Нерегулируемый световой прибор

—

102. Сетевой световой прибор

Световой прибор, питаемый от электрической сети

103. Автономный световой прибор

Световой прибор индивидуальным источником питания

104. Световой прибор комбинированного питания

Световой прибор, имеющий индивидуальный источник питания и устройство для присоединения к электрической сети

105. Фонарь

Световой прибор, предназначенный для сигнализации или местного освещения

106. Отражатель светового прибора

Элемент оптической системы светового прибора, перераспределяющий свет лампы (ламп) в соответствии с законом отражения света

Ндп. Рефлектор, абажур

107. Зеркальный отражатель светового прибора

Отражатель светового прибора, перераспределяющий свет лампы (ламп) в соответствии с законом зеркального отражения света

108. Матированный отражатель светового прибора

Отражатель светового прибора, перераспределяющий свет лампы (ламп) в соответствии с законом направленно-рассеянного отражения света

109. Диффузный отражатель светильника

Отражатель светильника, перераспределяющий свет лампы (ламп) в соответствии с законом диффузного отражения света

110. Контротражатель светового прибора

Зеркальный отражатель, устанавливаемый вблизи лампы со стороны выходного отверстия, препятствующий прямому выходу света лампы и направляющий попавший на него световой поток на отражатель светового прибора

111. Пластинчатый отражатель светового прибора

Зеркальный отражатель, состоящий из нескольких зеркально-отражающих плоских пластин

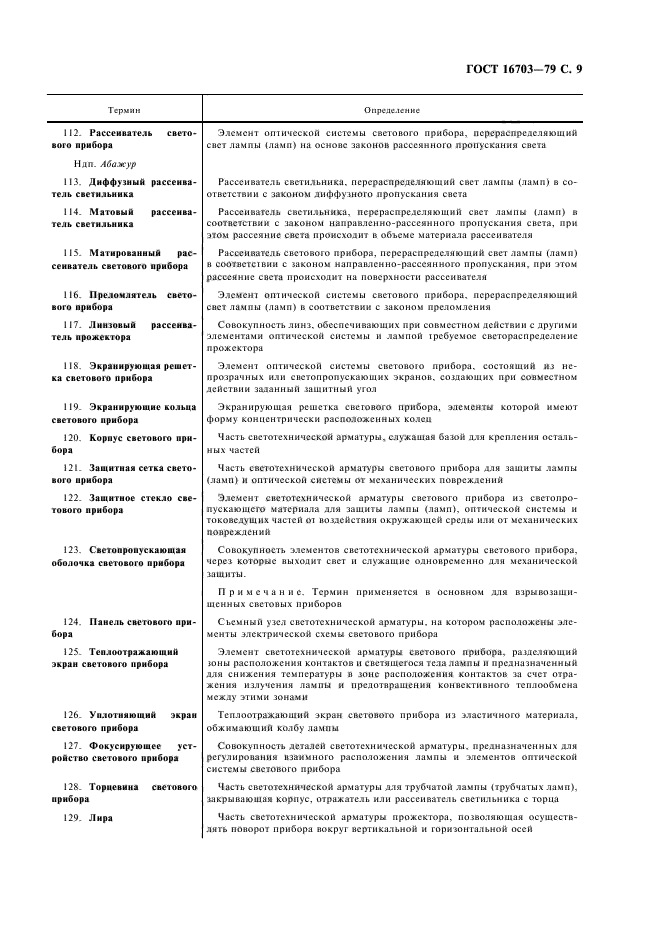

112. Рассеиватель светового прибора

Элемент оптической системы светового прибора, перераспределяющий свет лампы (ламп) на основе законов рассеянного пропускания света

Ндп. Абажур

113. Диффузный рассеиватель светильника

Рассеиватель светильника, перераспределяющий свет лампы (ламп) в соответствии с законом диффузного пропускания света

114. Матовый рассеиватель светильника

Рассеиватель светильника, перераспределяющий свет лампы (ламп) в соответствии с законом направленно-рассеянного пропускания света, при этом рассеяние света происходит в объеме материала рассеивателя

115. Матированный рассеиватель светового прибора

Рассеиватель светового прибора, перераспределяющий свет лампы (ламп) в соответствии с законом направленно-рассеянного пропускания, при этом рассеяние света происходит на поверхности рассеивателя

116. Преломлятель светового прибора

Элемент оптической системы светового прибора, перераспределяющий свет лампы (ламп) в соответствии с законом преломления

117. Линзовый рассеиватель прожектора

Совокупность линз, обеспечивающих при совместном действии с другими элементами оптической системы и лампой требуемое светораспределение прожектора

118. Экранирующая решетка светового прибора

Элемент оптической системы светового прибора, состоящий из непрозрачных или светопропускающих экранов, создающих при совместном действии заданный защитный угол

119. Экранирующие кольца светового прибора

Экранирующая решетка светового прибора, элементы которой имеют форму концентрически расположенных колец

120. Корпус светового прибора

Часть светотехнической арматуры, служащая базой для крепления остальных частей

121. Защитная сетка светового прибора

Часть светотехнической арматуры светового прибора для защиты лампы (ламп) и оптической системы от механических повреждений

122. Защитное стекло светового прибора

Элемент светотехнической арматуры светового прибора из светопропускающего материала для защиты лампы (ламп), оптической системы и токоведущих частей от воздействия окружающей среды или от механических повреждений

123. Светопропускающая оболочка светового прибора

Совокупность элементов светотехнической арматуры светового прибора, через которые выходит свет и служащие одновременно для механической защиты.

Примечание. Термин применяется в основном для взрывозащищенных све

Вам также может быть интересно

Нормативные строительные документы 0

Эффективность грохочения: от чего зависит качество сортировки и как его повысить

При покупке качающегося грохота заказчик всегда ожидает получить продукт, соответствующий требованиям ГОСТа или техническим

Нормативные строительные документы 0

Товарный бетон М250: технические характеристики, пропорции состава и применение

Все о товарном бетоне М250 (класс прочности В20). Разбор точных весовых пропорций цемента, песка

Нормативные строительные документы 0

Инертные материалы в строительстве: что это такое, виды и что к ним относится

Разбираем, что такое инертные материалы в строительстве, какие виды к ним относятся, где применяются

Нормативные строительные документы 0

Сколько кирпича нужно на дом: расчет материала и частые ошибки

Ошибиться в расчете кирпича в любую сторону – одинаково плохо. Купишь меньше нужного: придется

Нормативные строительные документы 0

Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии

Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться

Нормативные строительные документы 0

Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства

Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
