ГОСТ 16623-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПУАНСОНЫ КРУГЛЫЕ С УВЕЛИЧЕННЫМ ПОСАДОЧНЫМ ДИАМЕТРОМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Издание официальное
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
УДК 621.979.073:006.354 Груши Г22
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПУАНСОНЫ КРУГЛЫЕ С УВЕЛИЧЕННЫМ ПОСАДОЧНЫМ ДИАМЕТРОМ
ГОСТ
16623-801
Взамен ГОСТ 16623-71, ГОСТ 16624-71
Конструкция и размеры
Round punches with increased fit diameter.
Construction and dimensions
ОКГ1 39 9800
1 (остановленном Государственного комитета СССР по стандартам от 04.03.80 № 1007 дата введения установлена
01.01.81
Ограничение срока действия снято Постановлением Госстандарта or 26.06.85 Ха 1965

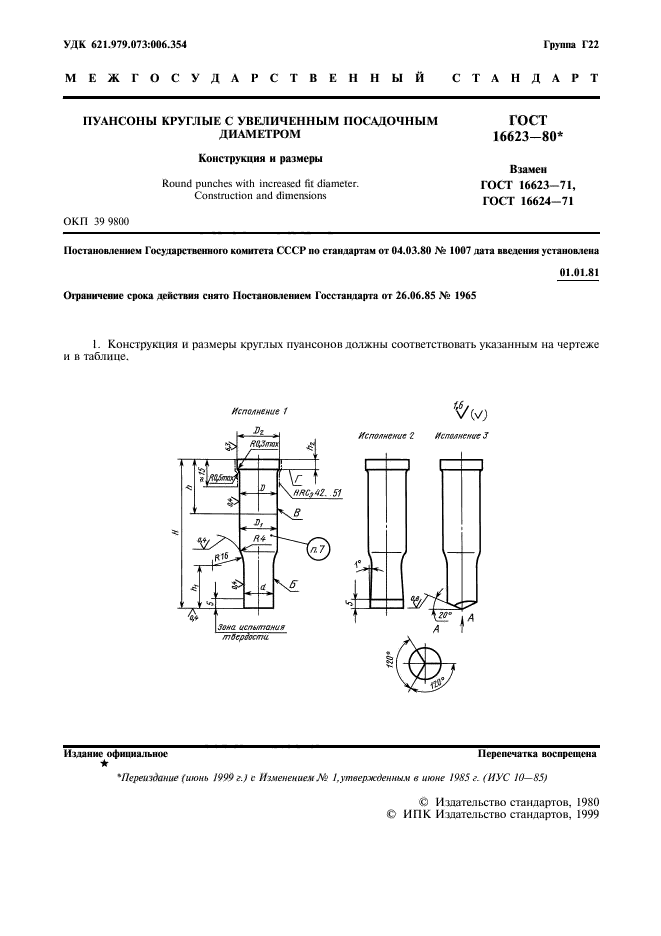

1. Конструкция и размеры круглых пуансонов должны соответствовать указанным на чертеже и в таблице.
|
