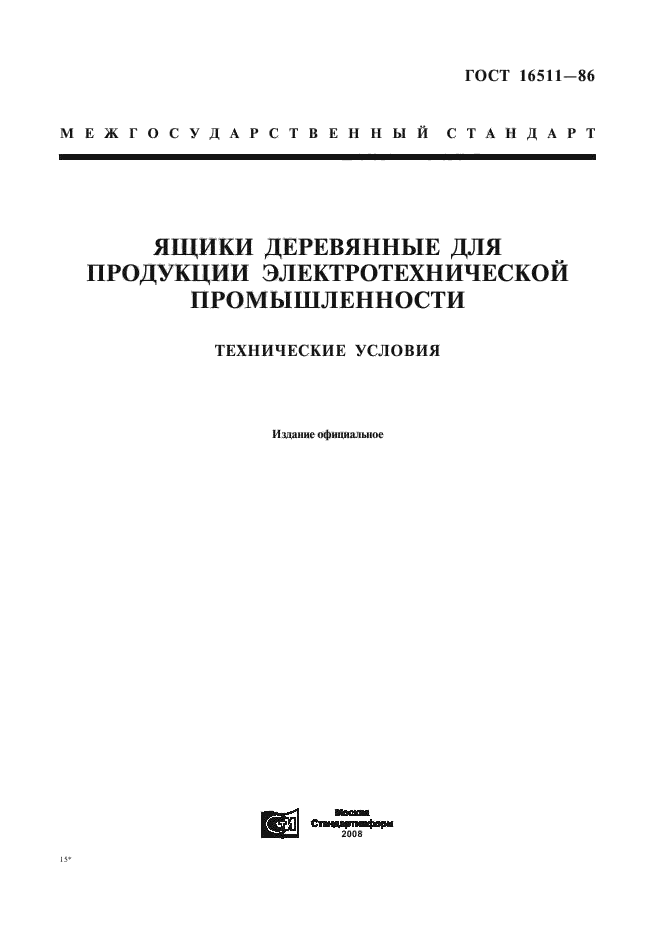

ЯЩИКИ ДЕРЕВЯННЫЕ ДЛЯ ПРОДУКЦИИ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОМЫШЛЕННОСТИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 16511-86

Издание официальное

Цена 3 коп.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством электротехнической промышленности

ИСПОЛНИТЕЛИ

Ю, Н. Жуков, Н. Г. Дружинский, И. Д. Семенова, В. Н. Коновалов

ВНЕСЕН Министерством электротехнической промышленности

Начальник Главного Технического управления Е. Г. Орлов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 5 июня 1986 г. № 1399

Д. ТРАНСПОРТАМ! СРЕДСТВА И ТАРА

Группа Д71

*» ^В?ОДУ*^№В -»««««- пр«-

Б како» месте

Hasse43w*iissii

Должно быть

Пункт 1.2. Таблица. Графа «Толщина и ширина планок*. Для яши-ка Кя 12

зехэд

26X32

(ИУС №> п 1986 vj

33!

УДК 621.798.1 : 674.61 : 006.354 Группа Д71

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

гост

16511-86

Взамен ГОСТ 16511-77

ЯЩИКИ ДЕРЕВЯННЫЕ ДЛЯ ПРОДУКЦИИ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОМЫШЛЕННОСТИ

Технические условия

Wooden boxes for products of electrotechnical industry. Specifications

ОКП 53 7111

Постановлением Государственного комитета СССР по стандартам от 5 июня 1936 г. № 1399 срок действия установлен

с 01.01.88 до 01,01.93

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на неразборные ящики дощатые и из листовых древесных материалов, предназначенные для упаковывания продукции электротехнической промышленности, поставляемой для нужд народного хозяйства и на экспорт.

Ящики должны удовлетворять требованиям ГОСТ 2991-85, ГОСТ 5959-80, ГОСТ 24634-81 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

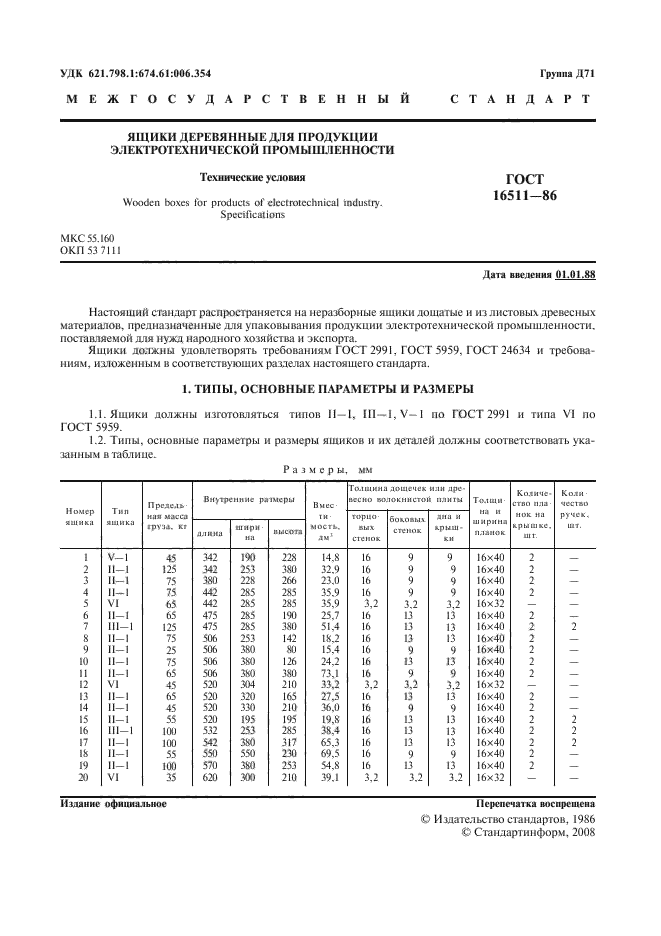

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Ящики должны изготовляться типов II—I, III—I, V—I по ГОСТ 2991-85 и типа VI по ГОСТ 5959-80.

1.2. Типы, основные параметры и размеры ящиков и их деталей должны соответствовать указанным в таблице.

Издание официальное

Система NormaCS®

Перепечатка воспрещена

^www.^normacs.^ru^ Издательство ста24А⁰-..².0°7 * ¹⁴.^:—³4-²

Стр. г ГОСТ 16511-86

ГЕ h* .

2 “ н

5 >* я ч о. о

I I I I^е41 I^м I I

СМ СМ СМ

I 1 I I ! I ^w I I i М 1 I

м я

¹ Stf А 5 о 3 .

» £ ³ я v 2 ^а 3 .

§ ^с и «

CM с\| СМ см | CM CM <М CM CM СМ | CM CM CM CN CM СМ CM J <М CM CM CM СМ СМ <М ОО “ «

В В

я я Я к

о о о о см о’о оооооооооооосмоооооооо

ХХХХХХХХХХХХХХХХХХХХХХХХХХХХ

(ОСО^ОСОСОСОСОСОСОСОСОЮСОСО^СОСОСОСОСОСОСОСОСОСОЮСОЮ

id 5 О

а. а

к в3

3 3

4 о н

к к и

К л

см см см

crstjicxic^cocorcicooicocncocoaicoirricoc^icococooicocooicooico

А t-К 5 с; К

х е

S « ш о я* и

s“

4 о

5 ®

Э к и У о £ t^-1

2 м в о о я ST <и

Cl Ь

О ^и

см см см

ojoaicjcofooocoo^cocnrocoococococicococooicocoaicoof^

«I

Сч

СП

см

сч

см

cntOtOCOCOCOOCDCOCDcOCOCOtOCOUDCOCOCOOOtOtOCO^DtOCOCDC©

0005OO5dt^4tCMTfCN^-‘CML0OCM’^’C0L000^c0O-^fl>.c0a0CX3CM

т£с’Гео1сюю^со10т£<>эео^соаГооюс£тР©Г-~т£тго>С»Г1СРО<о

— ООСМСОСОСМЮ — ^-СМ^СОСМГО’—СОСОСОЮСОЬ-ЮСМЬ-ООООЛО

1—1 — — СМ ‘Ф •—<

5 *°

juS

s S *

са

СП

(-■

и.

-СЧ

см

,о<

i£

а!

{Г

а>

а.

Си

Си.

<и

а;

си

сз

*=;

осоооююююсоооо^ооотооооооооооосо

с^юсмооаоооооюооооооосмсоспюооюооо^-^оо^оо^соо

^-СМСМСМСМСМСМСМООеОСОСОСОСО^-СМСОЮСОСОЮЮСОЮСОЮ^^»

С^СЧОСМСЧЮЮСОЮССХООООСЧСЧСЧООО’З’ — tfltflOOOO ‘i^,TtOO’!t^,‘^SNOOOO(NOJ(NOOCO’tiOt^CMn_I— СО СО СО ЧЭ ‘Ф О COPJi^’t’^’tTt’lO^iO^iOiOiO^^^iOiOtOtDSNNSS» N-

^ г &

о. к

Пса К

Ю1ЙЮЮЮЮОЮЮЮЮ1ЛЮи5 1ЛОЮЮЮЮЮЮвЮЮЮОО COt^t^iOO’stOtOCN^DtD’^’^O^rtOO^DiOCDCO’^’COO’^f’TftOiO^

ГО

Р.

*—< Н-Ч ►—( I—<

>1—4 I—< I__l »■•«. I—с *—1 ►—I *■“* I^—’ ¹

(—t I—I I—I t—< l—l I—I C—I I—I yr l—H I

0. nj <у Я 2 Я

Е,

сс

‘(NCO’tiiKOSQOOJO— CMcOTi’iOCD^QO —Д — — —ii—’CMCMCMCNCMCMCMCMCM

)

ГОСТ 16511-86 Стр. 3

1.3. Обозначение кодов ОКП, объем древесины деталей и древесноволокнистой плиты в чистоте приведены в обязательном приложении 1.

1.4. Ящики № 1, 21 и 22 должны изготовляться с суммой просветов не более 40% ширины щита ящика.

1.5. Перечень основных видов продукции, рекомендуемой для упаковывания в ящики, приведен в рекомендуемом приложении 2.

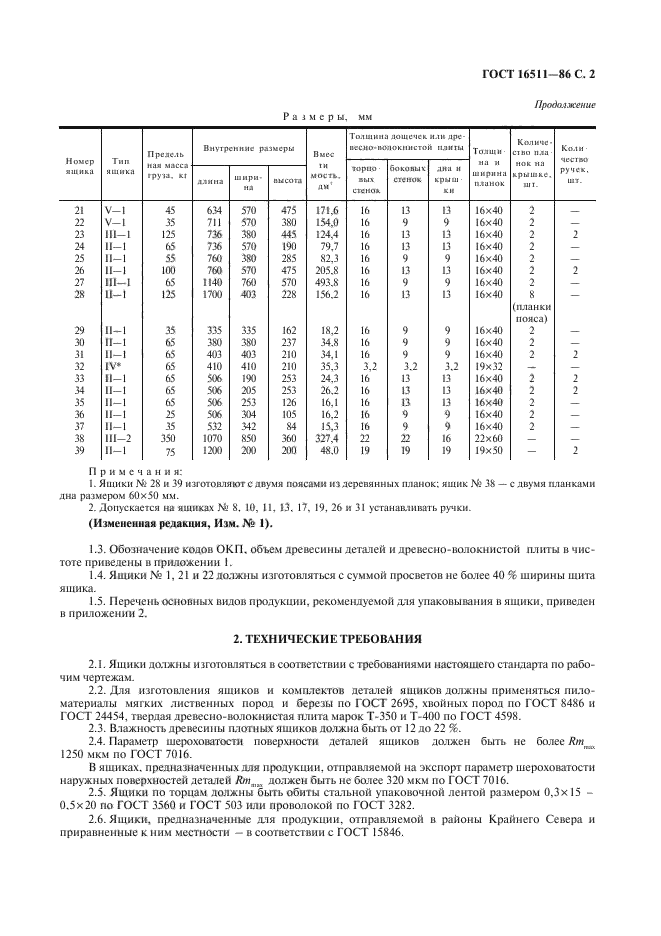

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам.

2.2. Для изготовления ящиков и комплектов деталей ящиков должны применяться пиломатериалы мягких лиственных пород и березы по ГОСТ 2695—(83, хвойных пород по ГОСТ 8486-66 и ГОСТ 24464-80, твердая древесноволокнистая плита марок Т-350 и Т-400 по ГОСТ 4598-86.

2.3. Влажность древесины плотных ящиков должна быть от 12 до 22 %.

2.4. Параметр шероховатости поверхности деталей ящиков должен быть не более Rmmax 1250 мкм по ГОСТ 7016-82.

В ящиках, предназначенных для продукции, отправляемой на экспорт параметр шероховатости наружных поверхностей деталей ^ютах должен быть не более 320 мкм по ГОСТ 7016-82.

2.5. Ящики по торцам должны быть обиты стальной упаковочной лентой размером 0,3X15 — 0,5X20 по ГОСТ 3560-73 и ГОСТ 503-81 или проволокой по ГОСТ 3282-74.

2.6. Ящики, предназначенные для продукции, отправляемой в районы Крайнего Севера и труднодоступные районы — в соответствии с ГОСТ 15846-70.

2.7. Пояса деревянных планок должны быть скреплены угольниками из стальной упаковочной ленты длиной 200 мм по ГОСТ 3560-73.

3. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1. На каждый ящик в соответствии с требованиями ГОСТ 14192-77 должна быть нанесена маркировка, характеризующая тару и содержащая:

наименование предприятия-изготовителя или его товарный знак;

обозначение настоящего стандарта;

индекс прейскуранта;

, порядковый номер по прейскуранту.

Стр. 4 ГОСТ 16511-86

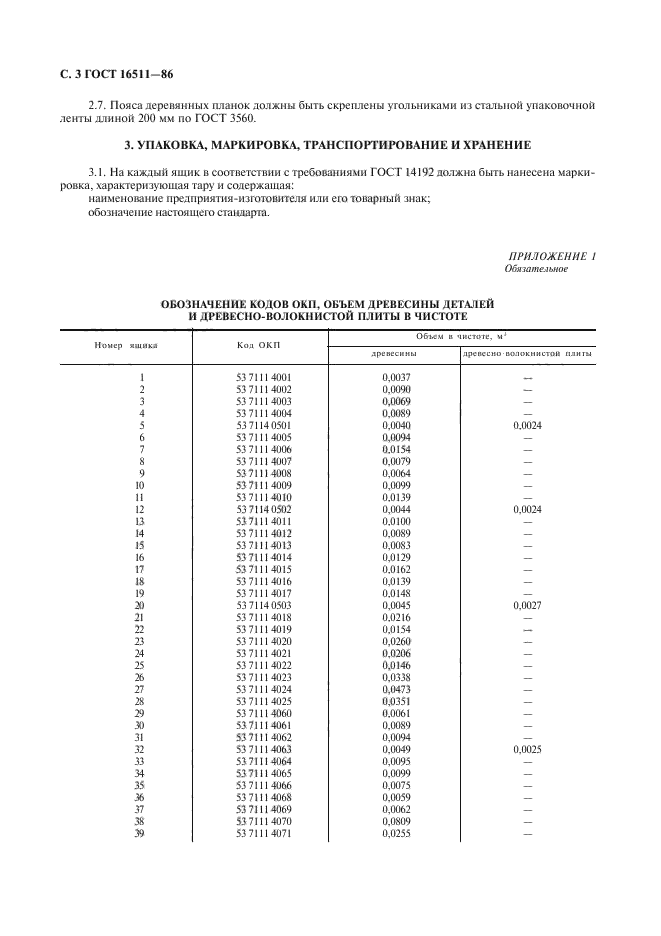

ПРИЛОЖЕНИЕ 1 Обязательное

ОБОЗНАЧЕНИЕ КОДОВ ОКП, ОБЪЕМ ДРЕВЕСИНЫ ДЕТАЛЕЙ И ДРЕВЕСНОВОЛОКНИСТОЙ ПЛИТЫ В ЧИСТОТЕ

Номер ящика	Код ОКП			Объем в	чистоте, м³
Номер ящика	Код ОКП			древесины	древесноволокнистой плиты
1	53	7111	4001	0,0037
2	53	7111	4002	0,0090
3	53	7111	4003	0,0069	—
4	53	7111	4004	0,0089	——
5	53	7114	0501	0,0040	0,0024
6	53	7111	4005	0,0094	—
7	53	7111	4006	0,0154	—
8	53	7111	4007	0,0079	—
9	53	7111	4008	0,0064	—
10	53	7111	4009	0,0099	—
11	53	7111	4010	0,0139
12	53	7114	0502	0,0044	0,0024
13	53	7111	4011	0,0100	—
14	53	7111	4012	0,0089	—
15	53	7111	4013	0,0083	—
16	53	7111	4014	0,0129	—
17	53	7111	4015	0,0162	—
18	53	7111	4016	0,0139	—
19	53	7111	4017	0,0148	—
20	■ 53	7114	0503	0,0045	0,0027
21	53	7111	4018	0,0216
22	53	7111	4019	0,0154	_
23	53	7111	4020	0,0260
24	53	7111	4021	0,0206	—
25	53	7111	4022	0,0146	—
26	53	7111	4023	0,0338	—
27	53	7111	4024	0,0473	—
28	53	7111	4025	0,0351

ГОСТ 16511-86 Стр. 5

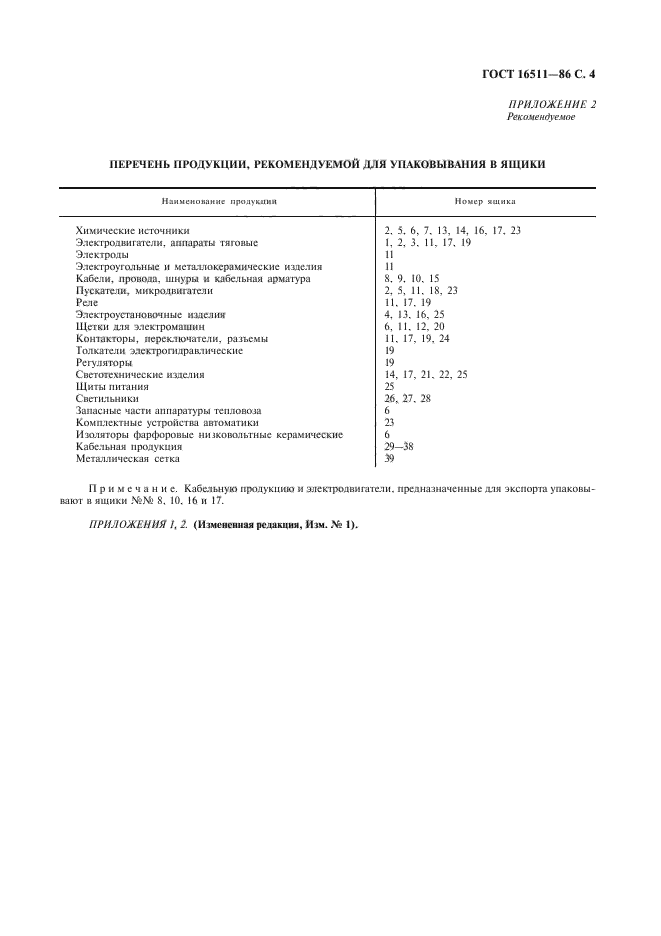

ПРИЛОЖЕНИЕ 2 Рекомендуемое

ПЕРЕЧЕНЬ ПРОДУКЦИИ, РЕКОМЕНДУЕМОЙ ДЛЯ УПАКОВЫВАНИЯ В ЯЩИКИ

Наименование продукции	/Номер ящика
Химические источники	2, 5, 6, 7, 13, 14, 16, 17, 23 •
Электродвигатели, аппараты тяговые	1, 2, 3, И, 17, 19
Электроды Электроугольные и металлокерамические из	11
делия Кабели, провода, шнуры и кабельная арма	11 ¹
тура	8, 9, 10, 15
Пускатели, микродвигатели	2, 5, 11, 18, 23
Реле	11, 17, 19 ,
Электроустановочные изделия	4, 13, 16, 25
Щетки для электромашин	6, И, 12, 20
Контакторы, переключатели, разъемы	11, 17, 19, 24
Толкатели электрогидравлические	19
Регуляторы	19
Светотехнические изделия	14, 17, 21, 22, 25
Щиты питания	25
Светильники	26, 27, 28
Запасные части аппаратуры тепловоза	6
Комплектные устройства автоматики Изоляторы фарфоровые низковольтные керами	23 ’
ческие	6

Примечание. Кабельную продукцию и электродвигатели, предназначенные для экспорта упаковывают в ящики, №№ 8, 10, 16 и 17.

i Группа Д71

Язменение № 1 ГОСТ 16511-86 Ящики деревянные для продукции электротехни* ческой промышленности. Технические условия

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 13.05.88 № 1332

Дата введения 01.10.88

П)нкт 1.2. Таблица. Графа «Предельная масса груза, кг». Заменить ^значе-н и я.’для ящиков: № 1—35 на 45 ; № 2—75 на 125; № 4—55 на 7&; № 5—35 на 65; Nf&—45 на 65; № 7, 23—100 на 125; № 8, 10—65 на 75; Ка 17, 19, 26—65 на 100; Ле 24—45 на 65; № 25—45 на 55; № 27—50 на 65; № 28—40 на 125;

таблицу для ящика № 15 изложить в новой редакции; дополнить номерами ■ящиков:

‘ Номер ящика	Тип ящика	Предельная масса груза, кг	Внутре длина	нние ра ширина	змеры высота	Вместимость, дм*	Толщина дощечек или древесноволокнистой плиты			1 Толщина и ширина пл&нок ……	Количество планок на крышке, шт.	Количество ручек, шт.
‘ Номер ящика	Тип ящика	Предельная масса груза, кг	Внутре длина	нние ра ширина	змеры высота	Вместимость, дм*	торцовых I стенок	боковых стенок	дна и крышки	1 Толщина и ширина пл&нок ……	Количество планок на крышке, шт.	Количество ручек, шт.
15	II—1	55	520	195	195	19,8	16,	13	13	16X40	2	2
29	II —1	35	335	335	162	18,2	16	9	9	16X40	2	—
30	II —1	65	380	380	237	34,8	16	9	9	16X40	2	—
31	II—1	65	403	403	210	34,1	16	9	9	16X40	2	2
32	IV*	65	410	410	210	35,3	3,2	3,2	3,2	19X32	—	•—
33	II—1	65	506	190	253	24,3	16	13	13	16X40	2	2
34	II-1	65	506	205	253	26,2	16	13	13	16X40	2	2
35	11—1	65	506	253	126	16,1	16	13	13	16X40	2	—
36	11—1	25	506	304	105	16,2	16	9	9	16X40	2	.—
37	И—1	35	532	342	84	15,3	16	9	9	16X40	2	—
38	Ш—2	350	1070	850	360	327,4	22	22	16	22X60	—
39	11—1	75	1200	200	200	48,0	19	19	19	19X50		2

(Продолжение см. с. 176)

(Продолжение изменения к ГОСТ 16511—86)

Примечание изложить в новой редакции: «Примечания.

1. Ящики № 28 и 39 изготовляют с двумя поясами из деревянных планок; ящик № 38 — с двумя планками дна размером 60X50 мм.

2. Донускается на ящиках № 8, 10, И, 13, 17, 19, 26 и 31 устанавливать

ручки».

Пункт 2.2. Заменить ссылку: ГОСТ 8486-66 на ГОСТ 8486-86. —

Приложение 1 дополнить номерами ящиков: _

Немер ящкка	КОД ОКП	Объел древесины	f в чистоте, м* дре ве сноволокнистой плиты
29	53 7111 4060	0,0061	——ч
; 39	53 7111 4061	0,0089	. —
31	53 7111 4062	0,0094	—
за	53 7111 4063	0,0049	0,0025
, 33	53 7111 4064	0,0095	—
34	53 7111 4065	0,0099	—
35	53 7111 4066	0,0075	—
36	53 7111 4068	0,0059	—
37	53 7111 4069	0,0062	—
: 38	53 7111 4070	0,0809	. —
39	53 7111 41071	(0,0256	—

Приложение 2 дополнить наименованиями:

Номер ящика

Наименование продукции

Кабельная продукция Металлическая сетка

29—38

(ИУС № 8 1988 г.)
