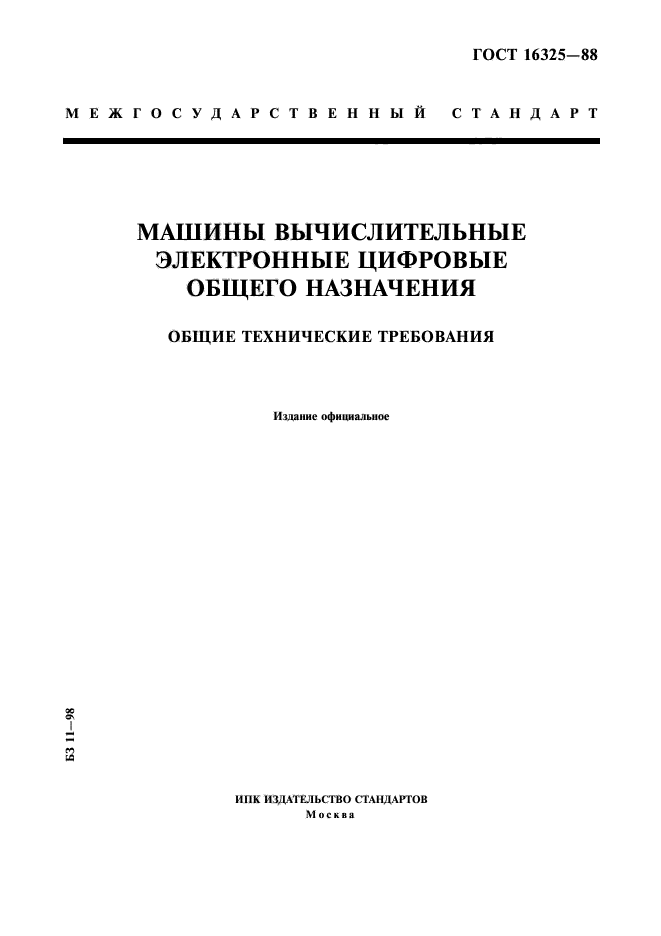

ГОСТ 16325-88

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ ВЫЧИСЛИТЕЛЬНЫЕ
ЭЛЕКТРОННЫЕ ЦИФРОВЫЕ
ОБЩЕГО НАЗНАЧЕНИЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

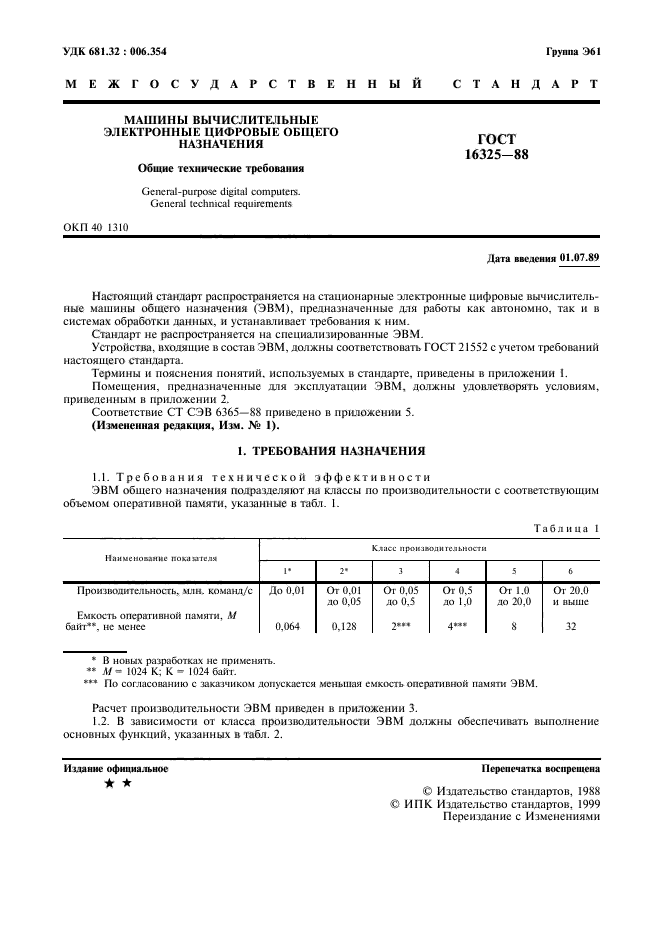

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ ВЫЧИСЛИТЕЛЬНЫЕ
ЭЛЕКТРОННЫЕ ЦИФРОВЫЕ ОБЩЕГО
НАЗНАЧЕНИЯ

Общие технические требования

General-purpose digital computers.
General technical requirements

ГОСТ
16325-88

Дата введения 01.07.89

Настоящий стандарт распространяется на стационарные электронные цифровые вычислительные машины общего назначения (ЭВМ), предназначенные для работы как автономно, так и в системах обработки данных, и устанавливает требования к ним.

Стандарт не распространяется на специализированные ЭВМ.

Устройства, входящие в состав ЭВМ, должны соответствовать ГОСТ 21552 с учетом требований настоящего стандарта.

Термины и пояснения понятий, используемых в стандарте, приведены в приложении 1.

Помещения, предназначенные для эксплуатации ЭВМ, должны удовлетворять условиям, приведенным в приложении 2.

Соответствие СТ СЭВ 6365-88 приведено в приложении 5.

(Измененная редакция, Изм. № 1).

1. ТРЕБОВАНИЯ НАЗНАЧЕНИЯ

1.1. Требования технической эффективности

ЭВМ общего назначения подразделяют на классы по производительности с соответствующим объемом оперативной памяти, указанные в табл. 1.

Таблица 1

Наименование показателя	Класс производительности
Наименование показателя	1^*	2^*	3	4	5	6
Производительность, млн. команд/с	До 0,01	От 0,01 до 0,05	От 0,05 до 0,5	От 0,5 до 1,0	От 1,0 до 20,0	От 20,0 и выше
Емкость оперативной памяти, М байт^**, не менее	0,064	0,128	2^***	4^***	8	32

^* В новых разработках не применять.

^**М = 1024 К; К = 1024 байт.

^*** По согласованию с заказчиком допускается меньшая емкость оперативной памяти ЭВМ.

Расчет производительности ЭВМ приведен в приложении 3.

1.2. В зависимости от класса производительности ЭВМ должны обеспечивать выполнение основных функций, указанных в табл. 2.

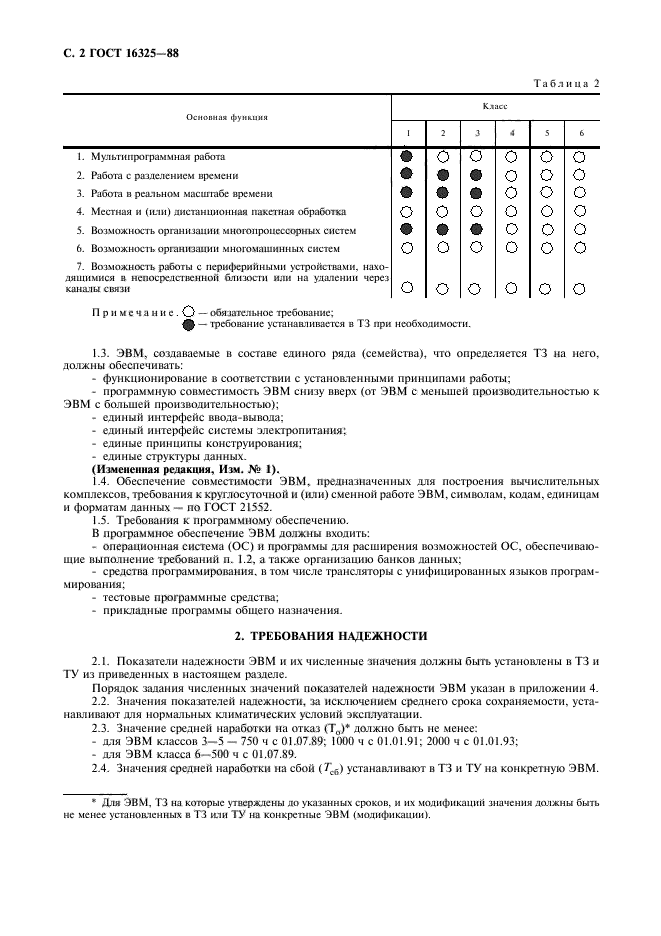

Таблица 2

Основная функция

Класс

1. Мультипрограммная работа

2. Работа с разделением времени

3. Работа в реальном масштабе времени

4. Местная и (или) дистанционная пакетная обработка

5. Возможность организации многопроцессорных систем

6. Возможность организации многомашинных систем

7. Возможность работы с периферийными устройствами, находящимися в непосредственной близости или на удалении через каналы связи

Примечание.

— обязательное требование;

— требование устанавливается в ТЗ при необходимости.

1.3. ЭВМ, создаваемые в составе единого ряда (семейства), что определяется ТЗ на него, должны обеспечивать:

— функционирование в соответствии с установленными принципами работы;

— программную совместимость ЭВМ снизу вверх (от ЭВМ с меньшей производительностью к ЭВМ с большей производительностью);

— единый интерфейс ввода-вывода;

— единый интерфейс системы электропитания;

— единые принципы конструирования;

— единые структуры данных.

(Измененная редакция, Изм. № 1).

1.4. Обеспечение совместимости ЭВМ, предназначенных для построения вычислительных комплексов, требования к круглосуточной и (или) сменной работе ЭВМ, символам, кодам, единицам и форматам данных — по ГОСТ 21552.

1.5. Требования к программному обеспечению.

В программное обеспечение ЭВМ должны входить:

— операционная система (ОС) и программы для расширения возможностей ОС, обеспечивающие выполнение требований п. 1.2, а также организацию банков данных;

— средства программирования, в том числе трансляторы с унифицированных языков программирования;

— тестовые программные средства;

— прикладные программы общего назначения.

2. ТРЕБОВАНИЯ НАДЕЖНОСТИ

2.1. Показатели надежности ЭВМ и их численные значения должны быть установлены в ТЗ и ТУ из приведенных в настоящем разделе.

Порядок задания численных значений показателей надежности ЭВМ указан в приложении 4.

2.2. Значения показателей надежности, за исключением среднего срока сохраняемости, устанавливают для нормальных климатических условий эксплуатации.

2.3. Значение средней наработки на отказ (Т_о)^* должно быть не менее:

— для ЭВМ классов 3 — 5 — 750 ч с 01.07.89; 1000 ч с 01.01.91; 2000 ч с 01.01.93;

— для ЭВМ класса 6 — 500 ч с 01.07.89.

2.4. Значения средней наработки на сбой (Т_сб) устанавливают в ТЗ и ТУ на конкретную ЭВМ.

^* Для ЭВМ, ТЗ на которые утверждены до указанных сроков, и их модификаций значения должны быть не менее установленных в ТЗ или ТУ на конкретные ЭВМ (модификации).

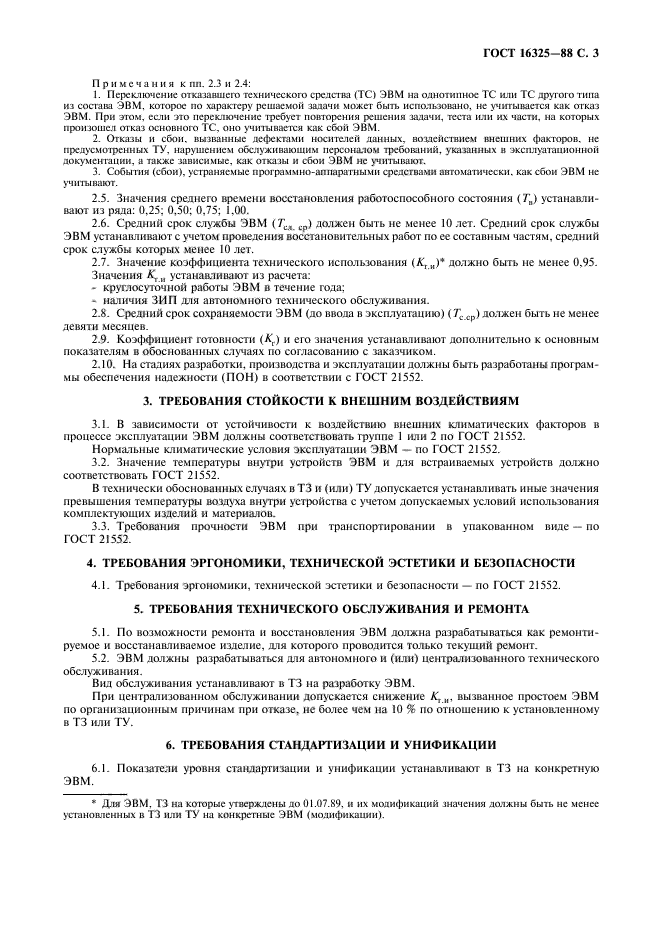

Примечания к пп. 2.3 и 2.4:

1. Переключение отказавшего технического средства (ТС) ЭВМ на однотипное ТС или ТС другого типа из состава ЭВМ, которое по характеру решаемой задачи может быть использовано, не учитывается как отказ ЭВМ. При этом, если это переключение требует повторения решения задачи, теста или их части, на которых произошел отказ основного ТС, оно учитывается как сбой ЭВМ.

2. Отказы и сбои, вызванные дефектами носителей данных, воздействием внешних факторов, не предусмотренных ТУ, нарушением обслуживающим персоналом требований, указанных в эксплуатационной документации, а также зависимые, как отказы и сбои ЭВМ не учитывают.

3. События (сбои), устраняемые программно-аппаратными средствами автоматически, как сбои ЭВМ не учитывают.

2.5. Значения среднего времени восстановления работоспособного состояния (Т_в) устанавливают из ряда: 0,25; 0,50; 0,75; 1,00.

2.6. Средний срок службы ЭВМ (Т_{сл. ср}) должен быть не менее 10 лет. Средний срок службы ЭВМ устанавливают с учетом проведения восстановительных работ по ее составным частям, средний срок службы которых менее 10 лет.

2.7. Значение коэффициента технического использования (К_т.и)^* должно быть не менее 0,95.

^* Для ЭВМ, ТЗ на которые утверждены до 01.07.89, и их модификаций значения должны быть не менее установленных в ТЗ или ТУ на конкретные ЭВМ (модификации).

Значения К_т.и устанавливают из расчета:

— круглосуточной работы ЭВМ в течение года;

— наличия ЗИП для автономного технического обслуживания.

2.8. Средний срок сохраняемости ЭВМ (до ввода в эксплуатацию) (Т_{с. ср}) должен быть не менее девяти месяцев.

2.9. Коэффициент готовности (К_г) и его значения устанавливают дополнительно к основным показателям в обоснованных случаях по согласованию с заказчиком.

2.10. На стадиях разработки, производства и эксплуатации должны быть разработаны программы обеспечения надежности (ПОН) в соответствии с ГОСТ 21552.

3. ТРЕБОВАНИЯ СТОЙКОСТИ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ

3.1. В зависимости от устойчивости к воздействию внешних климатических факторов в процессе эксплуатации ЭВМ должны соответствовать группе 1 или 2 по ГОСТ 21552.

Нормальные климатические условия эксплуатации ЭВМ — по ГОСТ 21552.

3.2. Значение температуры внутри устройств ЭВМ и для встраиваемых устройств должно соответствовать ГОСТ 21552.

В технически обоснованных случаях в ТЗ и (или) ТУ допускается устанавливать иные значения превышения температуры воздуха внутри устройства с учетом допускаемых условий использования комплектующих изделий и материалов.

3.3. Требования прочности ЭВМ при транспортировании в упакованном виде — по ГОСТ 21552.

4. ТРЕБОВАНИЯ ЭРГОНОМИКИ, ТЕХНИЧЕСКОЙ ЭСТЕТИКИ И БЕЗОПАСНОСТИ

4.1. Требования эргономики, технической эстетики и безопасности — по ГОСТ 21552.

5. ТРЕБОВАНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА

5.1. По возможности ремонта и восстановления ЭВМ должна разрабатываться как ремонтируемое и восстанавливаемое изделие, для которого проводится только текущий ремонт.

5.2. ЭВМ должны разрабатываться для автономного и (или) централизованного технического обслуживания.

Вид обслуживания устанавливают в ТЗ на разработку ЭВМ.

При централизованном обслуживании допускается снижение K_т.и, вызванное простоем ЭВМ по организационным причинам при отказе, не более чем на 10 % по отношению к установленному в ТЗ или ТУ.

6. ТРЕБОВАНИЯ СТАНДАРТИЗАЦИИ И УНИФИКАЦИИ

6.1. Показатели уровня стандартизации и унификации устанавливают в ТЗ на конкретную ЭВМ.

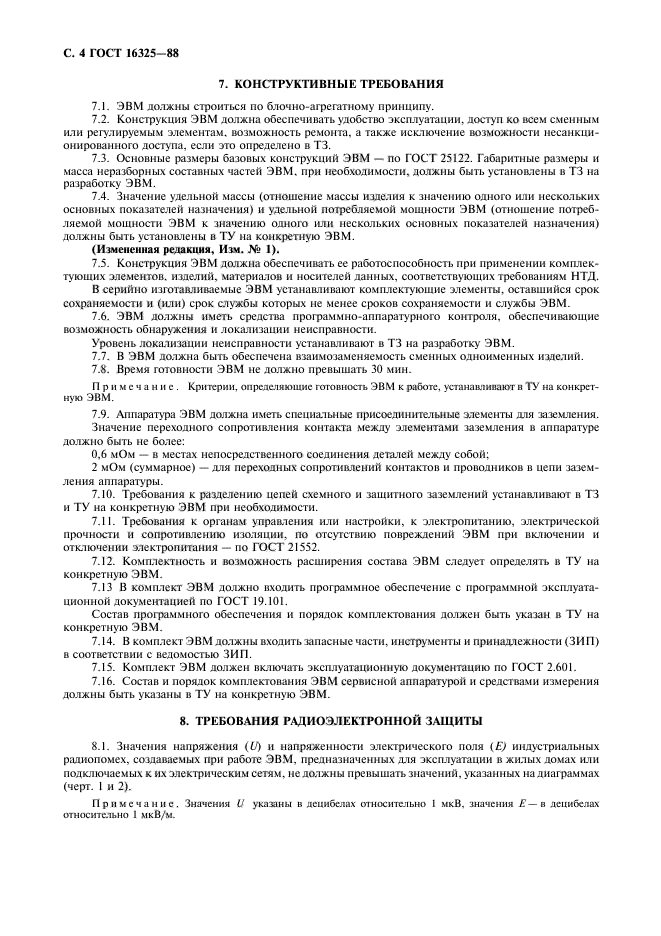

7. КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ

7.1. ЭВМ должны строиться по блочно-агрегатному принципу.

7.2. Конструкция ЭВМ должна обеспечивать удобство эксплуатации, доступ ко всем сменным или регулируемым элементам, возможность ремонта, а также исключение возможности несанкционированного доступа, если это определено в ТЗ.

7.3. Основные размеры базовых конструкций ЭВМ — по ГОСТ 25122. Габаритные размеры и масса неразборных составных частей ЭВМ, при необходимости, должны быть установлены в ТЗ на разработку ЭВМ.

7.4. Значение удельной массы (отношение массы изделия к значению одного или нескольких основных показателей назначения) и удельной потребляемой мощности ЭВМ (отношение потребляемой мощности ЭВМ к значению одного или нескольких основных показателей назначения) должны быть установлены в ТУ на конкретную ЭВМ.

(Измененная редакция, Изм. № 1).

7.5. Конструкция ЭВМ должна обеспечивать ее работоспособность при применении комплектующих элементов, изделий, материалов и носителей данных, соответствующих требованиям НТД.

В серийно изготавливаемые ЭВМ устанавливают комплектующие элементы, оставшийся срок сохраняемости и (или) срок службы которых не менее сроков сохраняемости и службы ЭВМ.

7.6. ЭВМ должны иметь средства программно-аппаратурного контроля, обеспечивающие возможность обнаружения и локализации неисправности.

Уровень локализации неисправности устанавливают в ТЗ на разработку ЭВМ.

7.7. В ЭВМ должна быть обеспечена взаимозаменяемость сменных одноименных изделий.

7.8. Время готовности ЭВМ не должно превышать 30 мин.

Примечание. Критерии, определяющие готовность ЭВМ к работе, устанавливают в ТУ на конкретную ЭВМ.

7.9. Аппаратура ЭВМ должна иметь специальные присоединительные элементы для заземления. Значение переходного сопротивления контакта между элементами заземления в аппаратуре должно быть не более:

0,6 мОм — в местах непосредственного соединения деталей между собой;

2 мОм (суммарное) — для переходных сопротивлений контактов и проводников в цепи заземления аппаратуры.

7.10. Требования к разделению цепей схемного и защитного заземлений устанавливают в ТЗ и ТУ на конкретную ЭВМ при необходимости.

7.11. Требования к органам управления или настройки, к электропитанию, электрической прочности и сопротивлению изоляции, по отсутствию повреждений ЭВМ при включении и отключении электропитания — по ГОСТ 21552.

7.12. Комплектность и возможность расширения состава ЭВМ следует определять в ТУ на конкретную ЭВМ.

7.13 В комплект ЭВМ должно входить программное обеспечение с программной эксплуатационной документацией по ГОСТ 19.101.

Состав программного обеспечения и порядок комплектования должен быть указан в ТУ на конкретную ЭВМ.

7.14. В комплект ЭВМ должны входить запасные части, инструменты и принадлежности (ЗИП) в соответствии с ведомостью ЗИП.

7.15. Комплект ЭВМ должен включать эксплуатационную документацию по ГОСТ 2.601.

7.16. Состав и порядок комплектования ЭВМ сервисной аппаратурой и средствами измерения должны быть указаны в ТУ на конкретную ЭВМ.

8. ТРЕБОВАНИЯ РАДИОЭЛЕКТРОННОЙ ЗАЩИТЫ

8.1. Значения напряжения (U) и напряженности электрического поля (Е) индустриальных радиопомех, создаваемых при работе ЭВМ, предназначенных для эксплуатации в жилых домах или подключаемых к их электрическим сетям, не должны превышать значений, указанных на диаграммах (черт. 1 и 2).

Примечание. Значения U указаны в децибелах относительно 1 мкВ, значения Е — в децибелах относительно 1 мкВ/м.

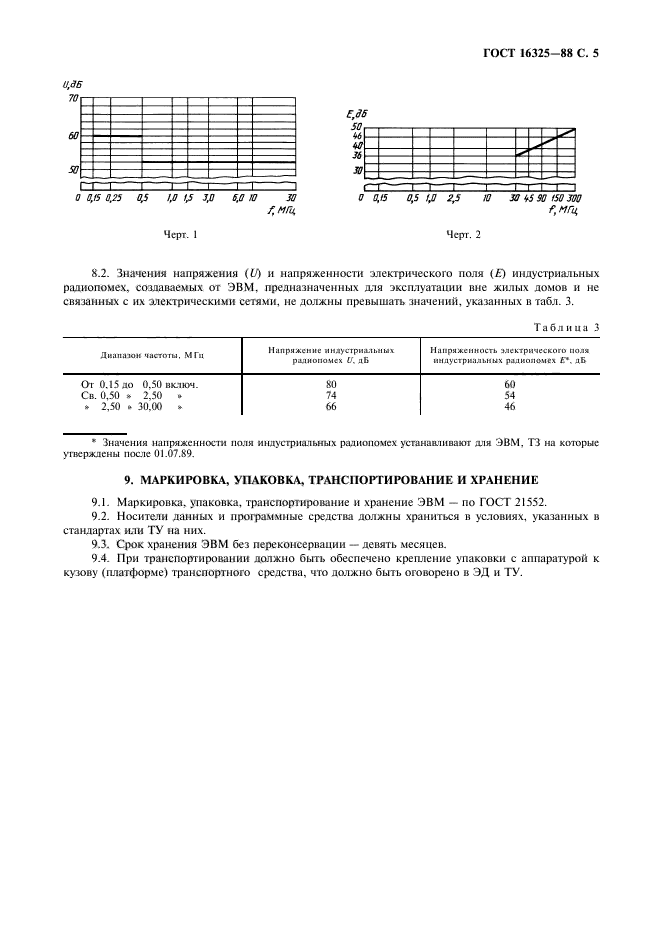

Черт. 1

Черт. 2

8.2. Значения напряжения (U) и напряженности электрического поля (Е) индустриальных радиопомех, создаваемых от ЭВМ, предназначенных для эксплуатации вне жилых домов и не связанных с их электрическими сетями, не должны превышать значений, указанных в табл. 3.

Таблица 3

Диапазон частоты, МГц	Напряжение индустриальных радиопомех U, дБ	Напряженность электрического поля индустриальных радиопомех Е^*, дБ
От 0,15 до 0,50 включ.	80	60
Св. 0,50 » 2,50 »	74	54
» 2,50 » 30,00 »	66	46

^* Значения напряженности поля индустриальных радиопомех устанавливают для ЭВМ, ТЗ на которые утверждены после 01.07.89.

9. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

9.1. Маркировка, упаковка, транспортирование и хранение ЭВМ — по ГОСТ 21552.

9.2. Носители данных и программные средства должны храниться в условиях, указанных в стандартах или ТУ на них.

9.3. Срок хранения ЭВМ без переконсервации — девять месяцев.

9.4. При транспортировании должно быть обеспечено крепление упаковки с аппаратурой к кузову (платформе) транспортного средства, что должно быть оговорено в ЭД и ТУ.

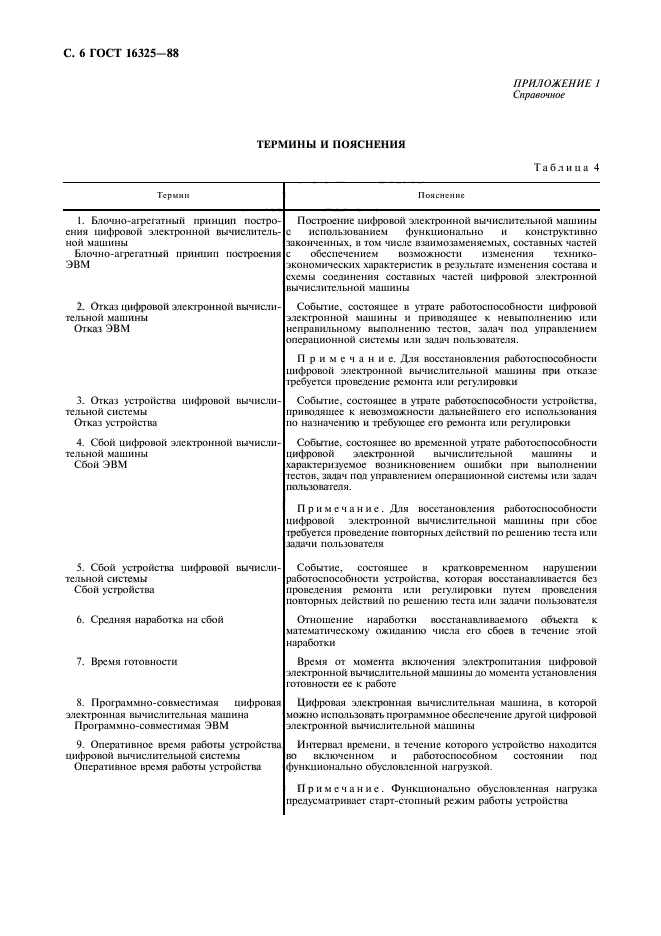

ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ И ПОЯСНЕНИЯ

Таблица 4

Термин	Пояснение
1. Блочно-агрегатный принцип построения цифровой электронной вычислительной машины Блочно-агрегатный принцип построения ЭВМ	Построение цифровой электронной вычислительной машины с использованием функционально и конструктивно законченных, в том числе взаимозаменяемых, составных частей с обеспечением возможности изменения технико-экономических характеристик в результате изменения состава и схемы соединения составных частей цифровой электронной вычислительной машины
2. Отказ цифровой электронной вычислительной машины Отказ ЭВМ	Событие, состоящее в утрате работоспособности цифровой электронной машины и приводящее к невыполнению или неправильному выполнению тестов, задач под управлением операционной системы или задач пользователя. Примечание. Для восстановления работоспособности цифровой электронной вычислительной машины при отказе требуется проведение ремонта или регулировки
3. Отказ устройства цифровой вычислительной системы Отказ устройства	Событие, состоящее в утрате работоспособности устройства, приводящее к невозможности дальнейшего его использования по назначению и требующее его ремонта или регулировки
4. Сбой цифровой электронной вычислительной машины Сбой ЭВМ	Событие, состоящее во временной утрате работоспособности цифровой электронной вычислительной машины и характеризуемое возникновением ошибки при выполнении тестов, задач под управлением операционной системы или задач пользователя. Примечание. Для восстановления работоспособности цифровой электронной вычислительной машины при сбое требуется проведение повторных действий по решению теста или задачи пользователя
5. Сбой устройства цифровой вычислительной системы Сбой устройства	Событие, состоящее в кратковременном нарушении работоспособности устройства, которая восстанавливается без проведения ремонта или регулировки путем проведения повторных действий по решению теста или задачи пользователя
6. Средняя наработка на сбой	Отношение наработки восстанавливаемого объекта к математическому ожиданию числа его сбоев в течение этой наработки
7. Время готовности	Время от момента включения электропитания цифровой электронной вычислительной машины до момента установления готовности ее к работе
8. Программно-совместимая цифровая электронная вычислительная машина Программно-совместимая ЭВМ	Цифровая электронная вычислительная машина, в которой можно использовать программное обеспечение другой цифровой электронной вычислительной машины
9. Оперативное время работы устройства цифровой вычислительной системы Оперативное время работы устройства	Интервал времени, в течение которого устройство находится во включенном и работоспособном состоянии под функционально обусловленной нагрузкой. Примечание. Функционально обусловленная нагрузка предусматривает старт-стопный режим работы устройства
10. Полезное время работы устройства цифровой вычислительной системы Полезное время работы устройства	Интервал времени, включающий время ожидания работы и оперативное время. Примечание. Время ожидания работы предполагает нахождение объекта во включенном и работоспособном состоянии
11. Коэффициент использования устройства цифровой вычислительной системы Коэффициент использования устройства	Отношение оперативного времени к полезному времени работы устройства в составе цифровой электронной вычислительной машины
12. Цифровая электронная вычислительная машина общего назначения ЭВМ общего назначения	Цифровая электронная вычислительная машина, которая может быть эффективно использована при решении задач различных классов (научно-технических, планово-экономических, информационно-логических)
13. Емкость оперативной памяти	Наибольшее число данных, выраженное в единицах данных, которое одновременно может храниться в оперативной памяти
14. Принцип работы	Совокупность функциональных свойств, правил и алгоритмов функционирования ЭВМ, определяющих ее взаимодействие с программным обеспечением ЭВМ
15. Программно-аппаратурный контроль	Контроль ЭВМ, осуществляемый автоматически с помощью встроенного в ЭВМ оборудования и состоящий из программно-логического контроля и (или) тестовой проверки выполнения предусмотренных зависимостей или состояния
16. Работоспособность ЭВМ	Состояние ЭВМ выполнять заданные функции с параметрами, установленными требованиями технической документации
17. Разграничение доступа (несанкционированный доступ)	Разделение доступа должностных лиц к данным в соответствии с имеющимися разрешениями
18. Семейство (ряд) ЭВМ	Программно-совместимые ЭВМ, обладающие едиными функциональными и конструктивными свойствами

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Справочное

ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ, ПРЕДНАЗНАЧЕННЫМ ДЛЯ ЭКСПЛУАТАЦИИ ЭВМ

1. ЭВМ следует эксплуатировать в помещениях при массовой концентрации пыли в воздухе не более 0,75 мг/м³.

Для помещений, в которых работают запоминающие устройства на магнитных и оптических носителях данных, параметры запыленности воздуха и их значения устанавливают, исходя из указанных в стандартах и (или) ТУ на эти устройства.

2. Значение напряженности электрического поля (Е) в помещениях, предназначенных для эксплуатации ЭВМ, не должно превышать 0,3 В/м в диапазоне частот от 0,15 до 300,00 МГц.

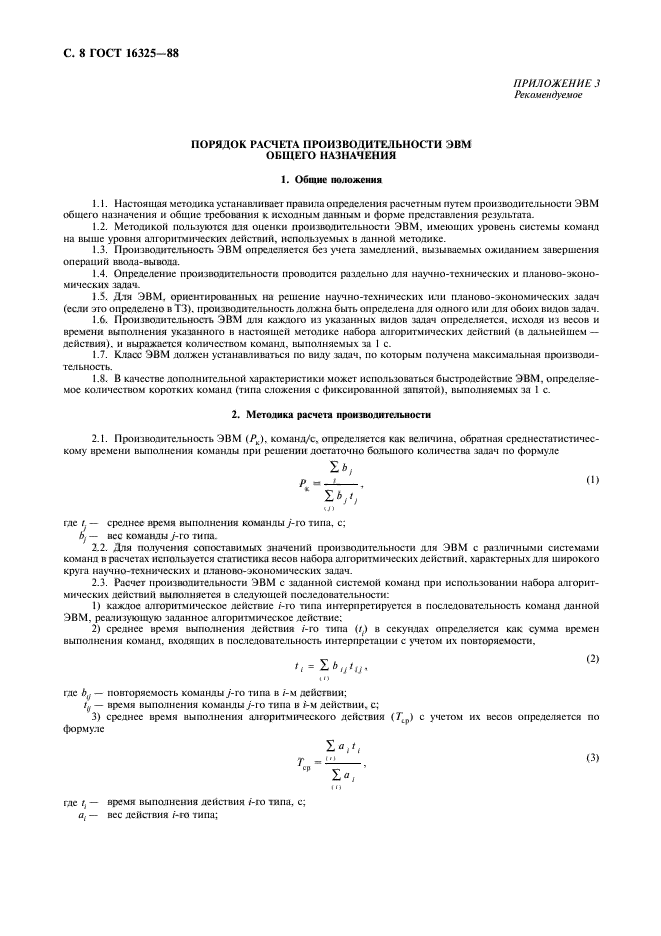

ПРИЛОЖЕНИЕ 3

Рекомендуемое

ПОРЯДОК РАСЧЕТА ПРОИЗВОДИТЕЛЬНОСТИ ЭВМ ОБЩЕГО НАЗНАЧЕНИЯ

1. Общие положения

1.1. Настоящая методика устанавливает правила определения расчетным путем производительности ЭВМ общего назначения и общие требования к исходным данным и форме представления результата.

1.2. Методикой пользуются для оценки производительности ЭВМ, имеющих уровень системы команд не выше уровня алгоритмических действий, используемых в данной методике.

1.3. Производительность ЭВМ определяется без учета замедлений, вызываемых ожиданием завершения операций ввода-вывода.

1.4. Определение производительности проводится раздельно для научно-технических и планово-экономических задач.

1.5. Для ЭВМ, ориентированных на решение научно-технических или планово-экономических задач (если это определено в ТЗ), производительность должна быть определена для одного или для обоих видов задач.

1.6. Производительность ЭВМ для каждого из указанных видов задач определяется, исходя из весов и времени выполнения указанного в настоящей методике набора алгоритмических действий (в дальнейшем — действия), и выражается количеством команд, выполняемых за 1 с.

1.7. Класс ЭВМ должен устанавливаться по виду задач, по которым получена максимальная производительность.

1.8. В качестве дополнительной характеристики может использоваться быстродействие ЭВМ, определяемое количеством коротких команд (типа сложения с фиксированной запятой), выполняемых за 1 с.

2. Методика расчета производительности

2.1. Производительность ЭВМ (Р_к), команд/с, определяется как величина, обратная среднестатистическому времени выполнения команды при решении достаточно большого количества задач по формуле

(1)

где t_j — среднее время выполнения команды j-го типа, с;

b_j— вес команды j-го типа.

2.2. Для получения сопоставимых значений производительности для ЭВМ с различными системами команд в расчетах используется статистика весов набора алгоритмических действий, характерных для широкого круга научно-технических и планово-экономических задач.

2.3. Расчет производительности ЭВМ с заданной системой команд при использовании набора алгоритмических действий выполняется в следующей последовательности:

1) каждое алгоритмическое действие i-го типа интерпретируется в последовательность команд данной ЭВМ, реализующую заданное алгоритмическое действие;

2) среднее время выполнения действия i-го типа (t_i) в секундах определяется как сумма времен выполнения команд, входящих в последовательность интерпретации с учетом их повторяемости,

(2)

где b_ij — повторяемость команды j-го типа в i-м действии;

t_ij — время выполнения команды j-го типа в i-м действии, с;

3) среднее время выполнения алгоритмического действия (T_ср) с учетом их весов определяется по формуле

(3)

где t_i — время выполнения действия i-го типа, с;

а_i — вес действия i-го типа;

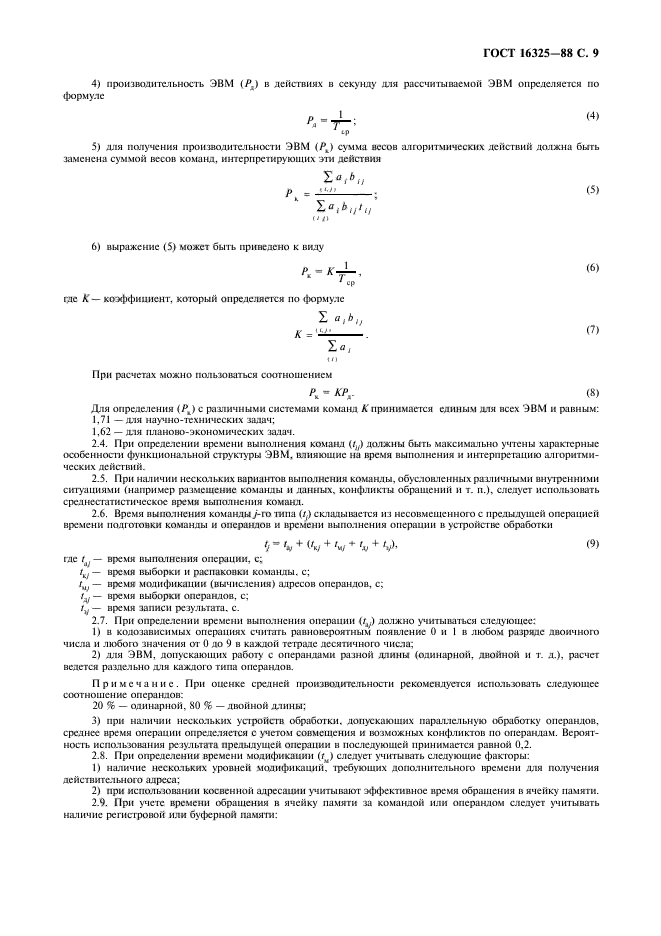

4) производительность ЭВМ (Р_д) в действиях в секунду для рассчитываемой ЭВМ определяется по формуле

(4)

5) для получения производительности ЭВМ (Р_к) сумма весов алгоритмических действий должна быть заменена суммой весов команд, интерпретирующих эти действия

(5)

6) выражение (5) может быть приведено к виду

(6)

где К — коэффициент, который определяется по формуле

(7)

При расчетах можно пользоваться соотношением

P_к = КР_д. (8)

Для определения (Р_к) с различными системами команд К принимается единым для всех ЭВМ и равным:

1,71 — для научно-технических задач;

1,62 — для планово-экономических задач.

2.4. При определении времени выполнения команд (t_ij) должны быть максимально учтены характерные особенности функциональной структуры ЭВМ, влияющие на время выполнения и интерпретацию алгоритмических действий.

2.5. При наличии нескольких вариантов выполнения команды, обусловленных различными внутренними ситуациями (например размещение команды и данных, конфликты обращений и т.п.), следует использовать среднестатистическое время выполнения команд.

2.6. Время выполнения команды j-го типа (t_j) складывается из несовмещенного с предыдущей операцией времени подготовки команды и операндов и времени выполнения операции в устройстве обработки

t_j = t_aj + (t_к_j + t_м_j + t_д_j + t_з_j), (9)

где t_а_j — время выполнения операции, с;

t_к_j — время выборки и распаковки команды, с;

t_м_j — время модификации (вычисления) адресов операндов, с;

t_д_j — время выборки операндов, с;

t_з_j — время записи результата, с.

2.7. При определении времени выполнения операции (t_aj) должно учитываться следующее:

1) в кодозависимых операциях считать равновероятным появление 0 и 1 в любом разряде двоичного числа и любого значения от 0 до 9 в каждой тетраде десятичного числа;

2) для ЭВМ, допускающих работу с операндами разной длины (одинарной, двойной и т.д.), расчет ведется раздельно для каждого типа операндов.

Примечание. При оценке средней производительности рекомендуется использовать следующее соотношение операндов:

20 % — одинар
