ГОСТ 16317-87

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИБОРЫ ХОЛОДИЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ БЫТОВЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное

БЗ II

И ПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

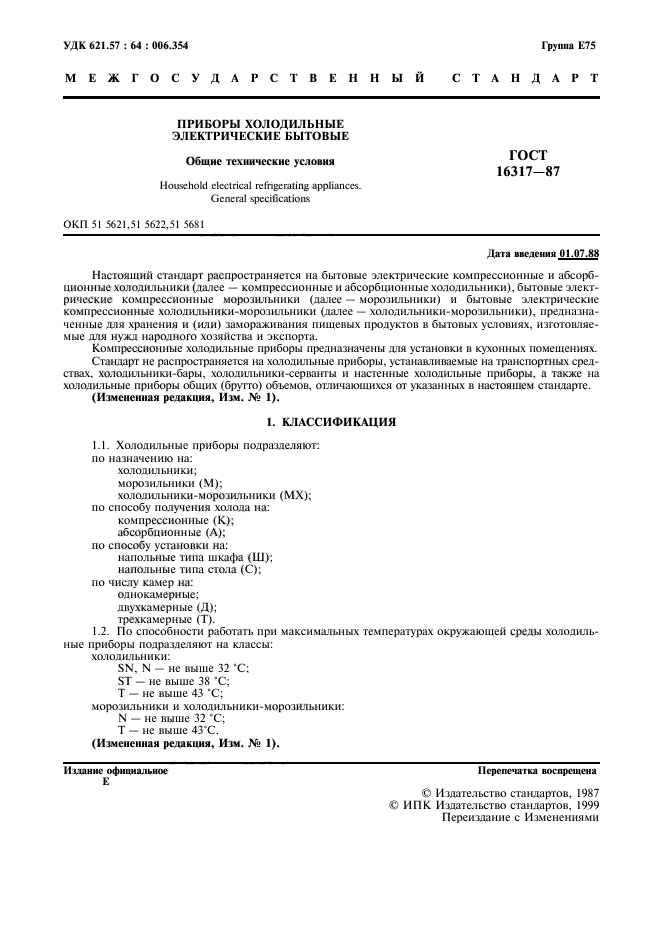

УДК 621.57 : 64 : 006.354 Группа Е75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИБОРЫ ХОЛОДИЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ БЫТОВЫЕ

Общие технические условия

16317-87

Household electrical refrigerating appliances.

General specifications

ОКП 51 5621.51 5622.51 5681

Дата введения 01.07.88

Настоящий стандарт распространяется на бытовые электрические компрессионные и абсорбционные холодильники (далее — компрессионные и абсорбционные холодильники), бытовые электрические компрессионные морозильники (далее — морозильники) и бытовые электрические компрессионные холодильники-морозильники (далее — холодильники-морозильники), предназначенные для хранения и (или) замораживания пищевых продуктов в бытовых условиях, изготовляемые для нужд народного хозяйства и экспорта.

Компрессионные холодильные приборы предназначены для установки в кухонных помещениях. Стандарт не распространяется на холодильные приборы, устанавливаемые на транспортных средствах. холодильники-бары, холодильники-серванты и настенные холодильные приборы, а также на холодильные приборы общих (брутто) объемов, отличающихся от указанных в настоящем стандарте. (Измененная редакция, Изм. № 1).

1. КЛАССИФИКАЦИЯ

1.1. Холодильные приборы подразделяют: по назначению на:

холодильники; морозильники (М); холодильники-морозильники (MX); по способу получения холода на: компрессионные (К); абсорбционные (Л); по способу установки на:

напольные типа шкафа (Ш); напольные типа стола (С); по числу камер на: однокамерные; двухкамерные (Д); трехкамерные (Т).

1.2. По способности работать при максимальных температурах окружающей среды холодильные приборы подразделяют на классы:

холодильники:

SN, N — не выше 32 *С;

ST — не выше 38 ‘С;

Т — не выше 43 ‘С; морозильники и холодильники-морозильники:

N — не выше 32 ‘С;

Т — не выше 43″С.

(Измененная редакция, Изм. № 1).

Перепечатка воспрещена

И мание официальное

<£> Издательство стандартов. 1987 © И ПК Издательство стандартов. 1999 Переиздание с Изменениями

С. 2 ГОСТ 16317-87

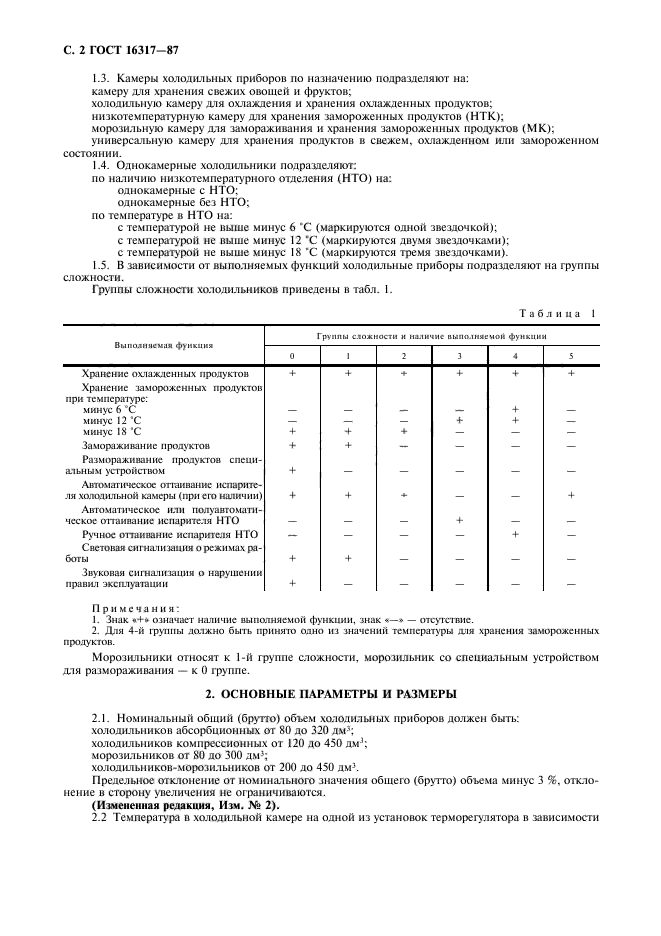

1.3. Камеры холодильных приборов по назначению подразделяют на: камеру для хранения свежих овощей и фруктов;

холодильную камеру для охлаждения и хранения охлажденных продуктов; низкотемпературную камеру для хранения замороженных продуктов (НТК); морозильную камеру для замораживания и хранения замороженных продуктов (МК); универсальную камеру для хранения продуктов в свежем, охлажденном или замороженном состоянии.

1.4. Однокамерные холодильники подразделяют:

по наличию низкотемпературного отделения (НТО) на: однокамерные с Н ГО: однокамерные без НТО; по температуре в НТО на:

с температурой не выше минус 6 «С (маркируются одной звездочкой); с температурой не выше минус 12 ‘С (маркируются двумя звездочками); с температурой не выше минус 18 ‘С (маркируются тремя звездочками).

1.5. В зависимости от выполняемых функций холодильные приборы подразделяют на группы сложности.

Группы сложности холодильников приведены в табл. 1.

Таблица 1

Выпадимсмая функция	Группы сложности и наличие выполняемой функции
Выпадимсмая функция	0	1	2	3	4	5
Хранение охлажденных продуктов	+	+	+	+	+	+
Хранение замороженных продуктов при температуре: МИНУС 6 ‘С					+
минус 12 ‘С	—	—	—	+	+	—
минус 1S ‘С	+	+	+	—	—	—
Замораживание продуктов	+	+	—	—	—	—
Размораживание продуктов специальным устройством	+	_	_	_	_	_
Автоматическое оттаивание испарителя холодильной камеры (при его наличии)	+	+		_	_	+
Автоматическое или полуавтоматическое опаивание испарителя НТО	_	_	_	+	_	_
Ручное оттаивание испарителя НТО	—	—	—	—	+	—
Световая сигнализация о режимах работы	+	+	_	_	_	_
Звуковая сигнализация о нарушении правил эксплуатации	+	—	—	—	—	—

Примечания:

1. Знак «+* означает наличие выполняемой функции, знак «—» — отсутствие.

2. Для 4-й группы должно быть принят одно из значений температуры для хранения замороженных продуктов.

МорозилЫ1ИКИ относят к 1-й группе сложности, морозильник со специальным устройством для размораживания — к 0 группе.

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Номинальный общий (брутто) объем холодильных приборов должен быть:

холодильников абсорбционных от 80 до 320 дм³;

холодильников компрессионных от 120 до 450 дм’;

морозильников от 80 до 300 дм⁵;

холодильников-морозильников от 200 до 450 дм³.

Предельное отклонение от номинального значения общего (брутто) объема минус 3 %, отклонение в сторону увеличения не ограничиваются.

(Измененная редакция, Изм. № 2).

2.2 Температура в холодильной камере на одной из установок терморегулятора в зависимости

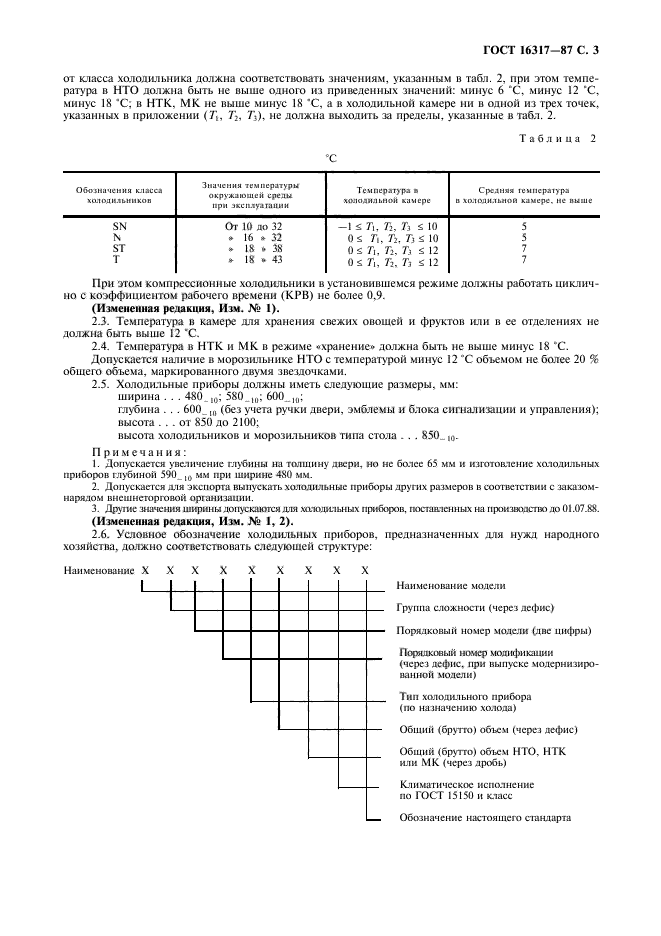

ГОСТ 16317-87 С. 3

от класса холодильника должна соответствовать значениям, указанным в табл. 2, при этом температура в НТО должна быть не выше одного из приведенных значений: минус 6 *С, минус 12 ‘С, минус 18 *С; в НТК. МК не выше минус IS ‘С, а в холодильной камере ни в одной из трех точек, указанных в приложении (7′,, 7’₂, 7″_}), не должна выходить за пределы, указанные в табл. 2.

Т а 6 л и и а 2

‘С

Обозначения класс* холодильников	Значения температуры окружающей среди при экенлуагаини	Температура в холодильной камере	Средняя leunepaiypa а холодильной камере, не нише
SN	От 10 до 32	-1 5 Ти Г₂. Т₃ <■ Ю	5
N	* 16 * 32	Os Ти 7i. Ь £ 10	5
ST	* 18 . 38	0 £ Г,. Ti, 71, S 12	7
т	* 18 * 43	0 s 7*1, Г₂, Тз <. 12	7

При этом компрессионные холодильники в установившемся режиме должны работать циклично с коэффициентом рабочего времени (КРВ) не более 0.9.

(Измененная редакция, Изм. № 1).

2.3. Температура в камере для хранения свежих овошей и фруктов или в ее отделениях не должна быть выше 12 «С.

2.4. Температура в НТК и МК в режиме «хранение* должна быть не выше минус 18 *С. Допускается наличие в морозильнике Н ГО с температурой минус 12 «С объемом не более 20 %

общего объема, маркированного двумя звездочками.

2.5. Холодильные приборы должны иметь следующие размеры, мм: ширина .. . 480 _ ₁₀; 580__1и; 600__|0;

глубина . . . 600 (без учета ручки двери, эмблемы и блока сигнализации и управления); высота … от 850 до 2100;

высота холодильников и морозильников типа стола . . . 850_ ,₀.

П р и м е ч а н и я:

1. Допускается увеличение глубины на толщину двери, но не более 65 мм и изготовление холодильных приборов глубиной 5% ₁₍₎ мм при ширине 480 мм.

2. Допускается для экспорта выпускать холодильные приборы других размеров в соответствии с заказом-нарядом внешнеторговой организации.

3. Другие значения ширины допускаются для холодильных приборов, поставленных на производство до 01.07.88. (Измененная редакция, Изм. № 1, 2).

2.6. Условное обозначение холодильных приборов, предназначенных для нужд народного хозяйства, должно соответствовать следующей структуре:

Наименование ХХХХХХХХХ

Наименование модели

Группа сложности (через дефис)

Порядковый номер модели (две цифры)

Порядковый номер модификации (через дефис, при выпуске модернизированной модели)

Тин холодильного прибора (по назначению холода)

Обший (брутто) объем (через дефис)

Обшпй (брутто) объем НТО. НТК или МК (через дробь)

Климатнчсскос исподненне по ГОСТ 15150 и класс

Обозначение настоящего стандарта

С. 4 ГОСТ 16317-87

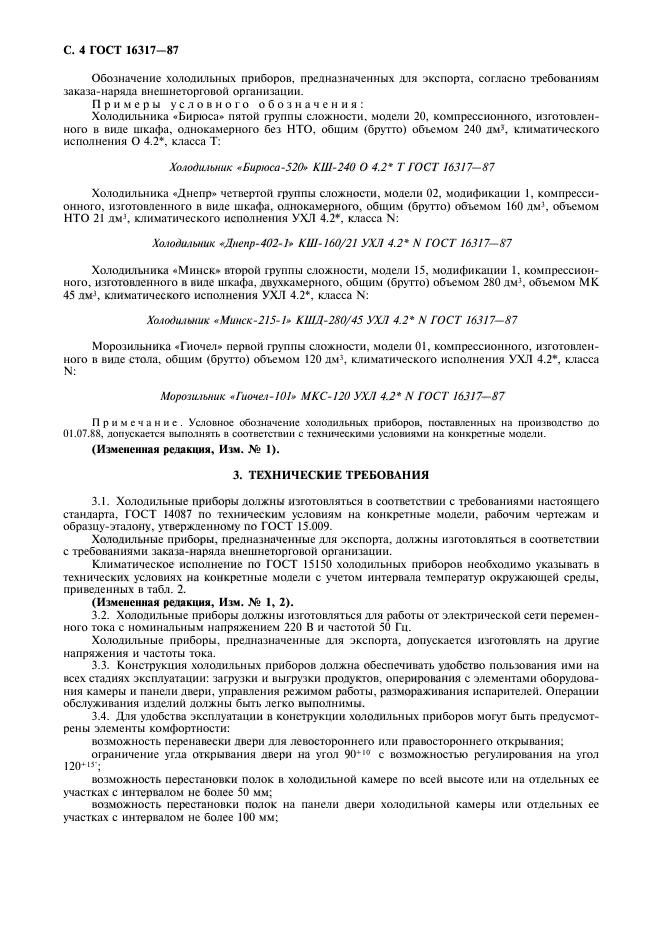

Обозначение холодильных приборов, предназначенных для экспорта, согласно требованиям заказа-наряда внешнеторговой организации.

Примеры условного обозначения:

Холодильника «Бирюса* пятой группы сложности, модели 20. компрессионного, изготовленного в виде шкафа, однокамерного без НТО, общим (брутто) объемом 240 дм³, климатического исполнения О 4.2*, класса Т:

Холодильник «Бирюса-520» Kill-240 О 4.2* Т ГОСТ 16317-87

Холодильника «Днепр* четвертой группы сложности, модели 02. модификации 1, компрессионного, изготовленного в виде шкафа, однокамерного, общим (брутто) объемом 160 дм³, объемом НТО 21 дм³, климатического исполнения УХЛ 4.2*. класса N:

Холодильник «Днепр-402-1* КШ-160/21 УХЛ 4.2* N ГОСТ 16317-87

Холодильника «Минск* второй группы сложности, модели 15, модификации I, компрессионного. изготовленного в виде шкафа, двухкамерного, общим (брутто) объемом 280 дм³, объемом МК 45 дм³, климатического исполнения УХЛ 4.2*, класса N:

Холодильник «Минск-215-1» КШД-280/45 УХЛ 4.2* А’ ГОСТ 16317-87

Морозильника «Гночел* первой группы сложности, модели 01, компрессионного, изготовленного в виде стола, общим (брутто) объемом 120 дм³, климатического исполнения УХЛ 4.2″, класса N:

Морозильник «Гиочел-101» МКС-120 УХЛ 4.2* А’ ГОСТ 16317-87

Примечание. Условное обозначение холодильных приборов, поставленных на производство до 01.07.88. допускается выполнять в соответствии с техническими условиями на конкретные модели.

(Измененная редакция, Изм. № 1).

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Холодильные приборы должны изготовляться в соответствии с требованиями настоящего стандарта. ГОСТ 14087 по техническим условиям на конкретные модели, рабочим чертежам и образцу-эталону, утвержденному по ГОСТ 15.009.

Холодильные приборы, предназначенные для экспорта, должны изготовляться в соответствии с требованиями заказа-наряда внешнеторговой организации.

Климатическое исполнение по ГОСТ 15150 холодильных приборов необходимо указывать в технических условиях на конкретные модели с учетом интервала температур окружающей среды, приведенных в табл. 2.

(Измененная редакция, Изм. № 1, 2).

3.2. Холодильные приборы должны изготовляться для работы от электрической сети переменного тока с номинальным напряжением 220 В и частотой 50 Гц.

Холодильные приборы, предназначенные для экспорта, допускается изготовлять на другие напряжения и частоты тока.

3.3. Конструкция холодильных приборов должна обеспечивать удобство пользования ими на всех стадиях эксплуатации: загрузки и выгрузки продуктов, оперирования с элементами оборудования камеры и панели двери, управления режимом работы, размораживания испарителей. Операции обслуживания изделий должны быть легко выполнимы.

3.4. Для удобства эксплуатации в конструкции холодильных приборов могут быть предусмотрены элементы комфортности:

возможность перенавески двери для левостороннего или правостороннего открывания:

ограничение угла открывания двери на угол 90^м® с возможностью регулирования на угол 120‘^|Г;

возможность перестановки полок в холодильной камере по всей высоте или на отдельных ее участках с интервалом не более 50 мм;

возможность перестановки полок на панели двери холодильной камеры или отдельных ее участках с интервалом не более 100 мм;

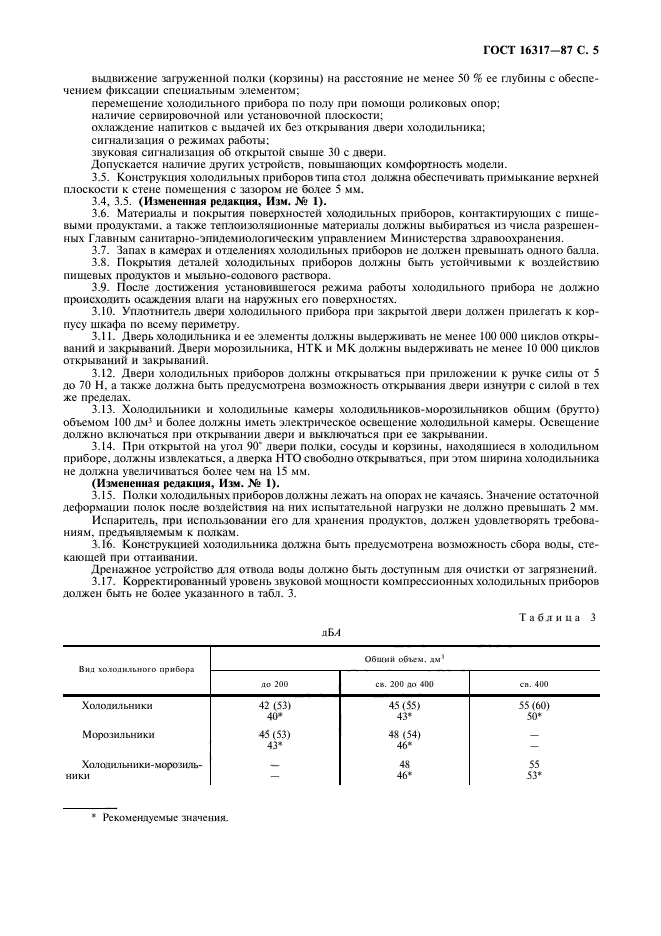

ГОСТ 16317-87 С. 5

выдвижение загруженной полки (корзины) на расстояние не менее 50 % ее глубины с обеспечением фиксации специальным элементом;

перемещение холодильного прибора по полу при помощи роликовых опор:

наличие сервировочной или установочной плоскости;

охлаждение напитков с выдачей их без открывания двери холодильника:

сигнализация о режимах работы:

звуковая сигнализация об открытой свыше 30 с двери.

Допускается наличие других устройств, повышающих комфортность модели.

3.5. Конструкция холодильных приборов типа стол должна обеспечивать примыкание верхней плоскости к стене помещения с зазором не более 5 мм.

3.4, 3.5. (Измененная редакция, Изм. № 1).

3.6. Матери&чы и покрытия поверхностей холодильных приборов, контактирующих с пищевыми продуктами, а также теплоизоляционные материалы должны выбираться из числа разрешенных Главным санитарно-эпидемиологическим управлением Министерства здравоохранения.

3.7. Запах в камерах и отделениях холодильных приборов не должен превышать одного балла.

3.8. Покрытия деталей холодильных приборов должны быть устойчивыми к воздействию пищевых продуктов и мыльно-содового раствора.

3.9. После достижения установившегося режима работы холодильного прибора не должно происходить осаждения влаги на наружных его поверхностях.

3.10. Уплотнитель двери холодильного прибора при закрытой двери должен прилегать к корпусу шкафа по всему периметру.

3.11. Дверь холодильника и ее элементы должны выдерживать не менее 100 000 циклов открываний и закрываний. Двери морозильника, НТК и МК должны выдерживать не менее И) 000 циклов открываний и закрываний.

3.12. Двери холодильных приборов должны открываться при приложении к ручке силы от 5 до 70 Н, а также должна быть предусмотрена возможность открывания двери изнутри с силой в тех же пределах.

3.13. Холодильники и холодильные камеры холодильников-морозильников общим (брутто) объемом 100 дм* и более должны иметь электрическое освещение холодильной камеры. Освещение должно включаться при открывании двери и выключаться при ее закрывании.

3.14. При открытой на угол 90* двери полки, сосуды и корзины, находящиеся в холодильном приборе, должны извлекаться, а дверка Н ГО свободно открываться, при этом ширина холодильника не должна увеличиваться более чем на 15 мм.

(Измененная редакция, Изм. № 1).

3.15. Полки холодильных приборов должны лежать на опорах не качаясь. Значение остаточной деформации полок после воздействия на них испытательной нагрузки не должно превышать 2 мм.

Испаритель, при использовании его для хранения продуктов, должен удовлетворять требованиям, предъявляемым к полкам.

3.16. Конструкцией холодильника должна быть предусмотрена возможность сбора воды, стекающей при оттаивании.

Дренажное устройство для отвода воды должно быть доступным для очистки от загрязнений.

3.17. Корректированный уровень звуковой мощности компрессионных холодильных приборов должен быть не более указанного в табл. 3.

Таблица 3

дБ/4

Вид холодильного прибора	Общим объем, ям*
Вид холодильного прибора	до 200	св. 200 до 400	св. 400
Холодильники	42 (53)	45 ( 55»	55 (60)
	40-	М -т	50*
Морозильники	45(53)	4Х (54)	_
	43-	46»	—
Холодильн ики- морозиль	_	4Х	55
ники	—	46*	53*

* Рекомендуемые значения.

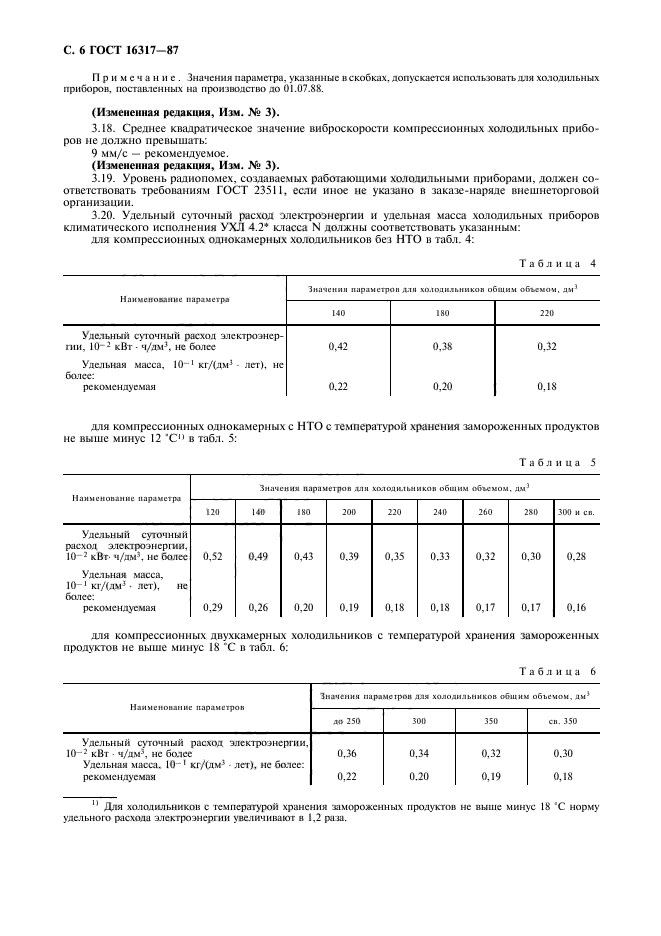

С. 6 ГОСТ 16317-87

Примечание. Значения параметра, указанные в скобках, допускается использовать для холодильных приборов, поставленных на производство до 01.07.88.

(Измененная редакция, Изм. № 3).

3.18. Среднее квадратическое значение виброскорости компрессионных холодильных приборов не должно превышать:

9 мм/с — рекомендуемое.

(Измененная редакция. Him. № 3).

3.19. Уровень радиопомех, создаваемых работающими холодильными приборами, должен соответствовать требованиям ГОСТ 23511, если иное не указано в заказе-наряде внешнеторговой организации.

3.20. Удельный суточный расход электроэнергии и удельная масса холодильных приборов климатического исполнения УХЛ 4.2⁴ класса N должны соответствовать указанным:

для компрессионных однокамерных холодильников без НТО в табл. 4:

Таблица 4

Наименование параметра	Значении параметром дли холодильников общим объемом, дм¹
Наименование параметра	140	180	220
Удельный суточный расход электроэнергии. 10~² кВт • ч/дм*, не более	0.42	0.38	0.32
Удельная масса, 10“¹ кгДцм¹ — лет), не более: рекомендуемая	0.22	0.20	0.18

для компрессионных однокамерных с Н ГО с температурой хранения замороженных продуктов не выше минус 12 *С» в табл. 5:

Таблица 5

Наименование параметра		Значения параморов дли кол од ил ьн и ко в общим объемом, дм¹
Наименование параметра	120	140	180	200	220	240	260	280	300 и св.
Удельный суточный расход электроэнергии. 10~² кВт- ч/дм-\ не более	0,52	0.49	0.43	0.39	0.35	0.33	0.32	0.30	0.28
Удельная масса, 10-¹ кг/(дм* • лет), не более: рекомендуемая	0.29	0,26	0.20	0.19	0,18	0.18	0,17	0.17	0.16

для компрессионных двухкамерных холодильников с температурой хранения замороженных продуктов не выше минус 18 *С в табл. 6:

Таблица 6

Наименование параметров	Значении на рамс ipon для холодильников общим объемом, дм¹
Наименование параметров	до 2S0	300	350	си. 3S0
Удельный суточный расход электроэнергии. 10— кВт — ч/дм-% не более	0.36	0.34	0.32	0.30
Удельная масса. 10- ¹ кг/(дм^} — лет), не более: рекомендуемая	0.22	0.20	0.19	0.18

¹¹ Для холодильников с температурой хранения замороженных продуктов не выше минус 18 ‘С норму удельного расхода электроэнергии увеличивают в 1,2 раза.

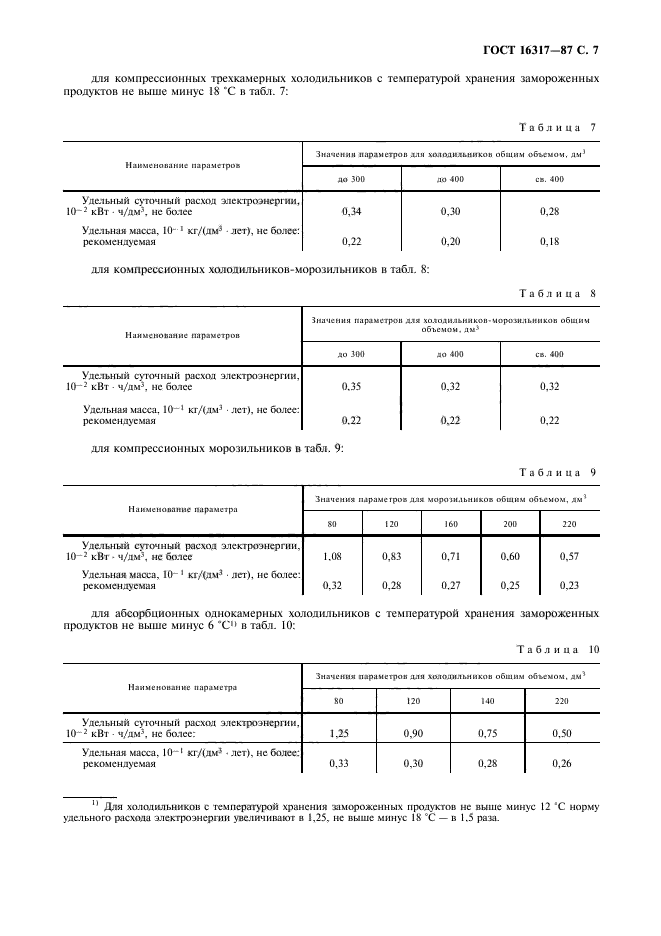

ГОСТ 16317-87 С. 7

для компрессионных трехкамерных холодильников с температурой хранения замороженных продуктов не выше минус 18 ‘С в табл. 7:

Таблица 7

Наименование параметров	Значении параметром для холодильников общим объемом, дм*
Наименование параметров	до 300	до 400	св. 400
Удельный суточный расход электроэнергии, 10~ ² кВт • ч/дм³, не более	0,34	0.30	0,28
Удельная масса. 10- ¹ кг/<дм³ • лет), не более: рекомендуемая	0,22	0,20	0.18

для компрессионных холодильников-морозильников в табл. 8:

Таблица 8

Наименование параметров	Значения параметром для холодильиикои-морошльииков обшим объемом, дм*
	до 300	до 400	св. 400
Удельный суточный расход электроэнергии. 10^-2 кВт ■ ч/дм³. не более	0.35	0.32	0.32
Удельная масса. 10-¹ кгДдм³ ■ лет), не более: рекомендуемая	0.22	0,22	0.22

для компрессионных морозильников в табл. 9:

Таблица 9

Наименование параметра	Значения параметров для морозильников обшим объемом, дм¹
Наименование параметра	S0	120	160	200	220
Удельный суточный расход электроэнергии. 10-² кВт — ч/дм³, не более	1.08	0,83	0.71	0.60	0,57
Удельная масса, 10 ¹ кг/(дм³ • лет), не более: рекомендуемая	0.32	0.28	0.27	0,25	0,23

для абсорбционных однокамерных холодильников с температурой хранения замороженных продуктов не выше минус 6 «С» в табл. 10:

Таблица 10

Наименование параметра	Значения параметров для холодильников обшим объемом, дм’
Наименование параметра	R0	120	140	2241
Удельный суточный расход электроэнергии. 10~² кВт ■ ч/дм³, не более:	1.25	0,90	0.75	0.S0
Удельная масса, 10“¹ кг/(дм³ • лет), не более: рекомендуемая	0.33	0,30	0,28	0,26

¹¹ Для холодильников с температурой хранения замороженных продуктов не выше минус 12 ‘С норму удельного расхода электроэнергии увеличивают в 1,25. не выше минус 18 ‘С — в 1.5 раза.

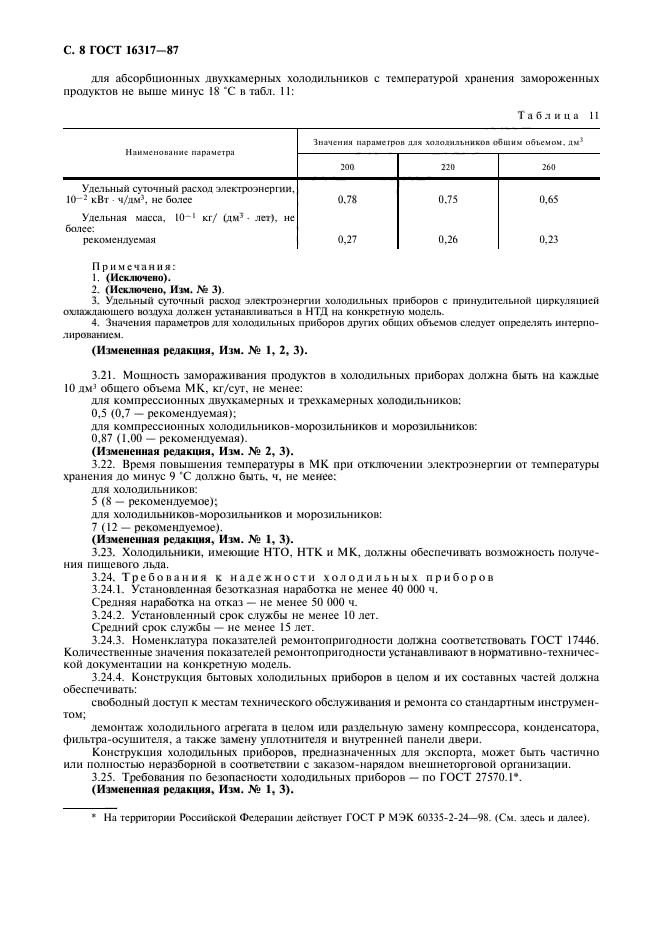

С. 8 ГОСТ 16317-87

для абсорбционных двухкамерных холодильников с температурой хранения замороженных продуктов не выше минус 18 ¹С в табл. И:

Таблица 11

Наименование параметра	Значения параморои для холодильников обшим объемом, дм*
Наименование параметра	200	220	260
Удельный суточный расхол электроэнергии. 10“² кВт — ч/дм³, не более	0.78	0.75	0.65
Удельная масса. Ю~¹ кг/ (дм³ • лет), не более: рекомендуемая	0,27	0.26	0,23

Примечания:

1. (Исключено).

2. (Исключено, Иш. № 3).

3. Удельный суточный расход электроэнергии холодильных приборов с принудительной циркуляцией охлаждающего воздуха должен устанавливаться в НТД на конкретную модель.

4. Значения параметров для холодильных приборов других общих объемов следует определять интерполированием.

(Измененная редакция, Изм. № 1, 2, 3).

3.21. Мощность замораживания продуктов в холодильных приборах должна быть на каждые 10дм’ общего объема МК, кг/сут, не менее:

для компрессионных двухкамерных и трехкамерных холодильников:

0,5 (0,7 — рекомендуемая);

для компрессионных холодильников-морозильников и морозильников:

0.87 (1.00 — рекомендуемая).

(Измененная редакция, Изм. № 2, 3).

3.22. Время повышения температуры в МК при отключении электроэнергии от температуры хранения до минус 9 ‘С должно быть, ч, не менее:

для холодильников:

5 (8 — рекомендуемое);

для холодильников-морозильников и морозильников:

7 (12 — рекомендуемое).

(Измененная редакция, Изм. № 1, 3).

3.23. Холодильники, имеющие НТО. НТК и МК. должны обеспечивать возможность получения пищевого льда.

3.24. Требования к надежности холодильных приборов

3.24.1. Установленная безотказная наработка не менее 40 000 ч.

Средняя наработка на отказ — не менее 50 000 ч.

3.24.2. Установленный срок службы не менее 10 лет.

Средний срок службы — не менее 15 лет.

3.24.3. Номенклатура показателей ремонтопригодности должна соответствовать ГОСТ 17446. Количественные значения показателей ремонтопригодности устанавливают в нормативно-технической документации на конкретную модель.

3.24.4. Конструкция бытовых холодильных приборов в целом и их составных частей должна обеспечивать:

свободный доступ к местам технического обслуживания и ремонта со стандартным инструментом;

демонтаж холодильного агрегата в целом или раздельную замену компрессора, конденсатора, фильтра-осушителя, а также замену уплотнителя и внутренней панели двери.

Конструкция холодильных приборов, предназначенных для экспорта, может быть частично или полностью неразборной в соответствии с заказом-нарядом внешнеторговой организации.

3.25. Требования по безопасности холодильных приборов — по ГОСТ 27570.1*.

(Измененная редакция, Изм. № 1, 3).

На территории Российской Федерации действует ГОСТ Р МЭК 60335-2-24-98. (См. здесь и далее).

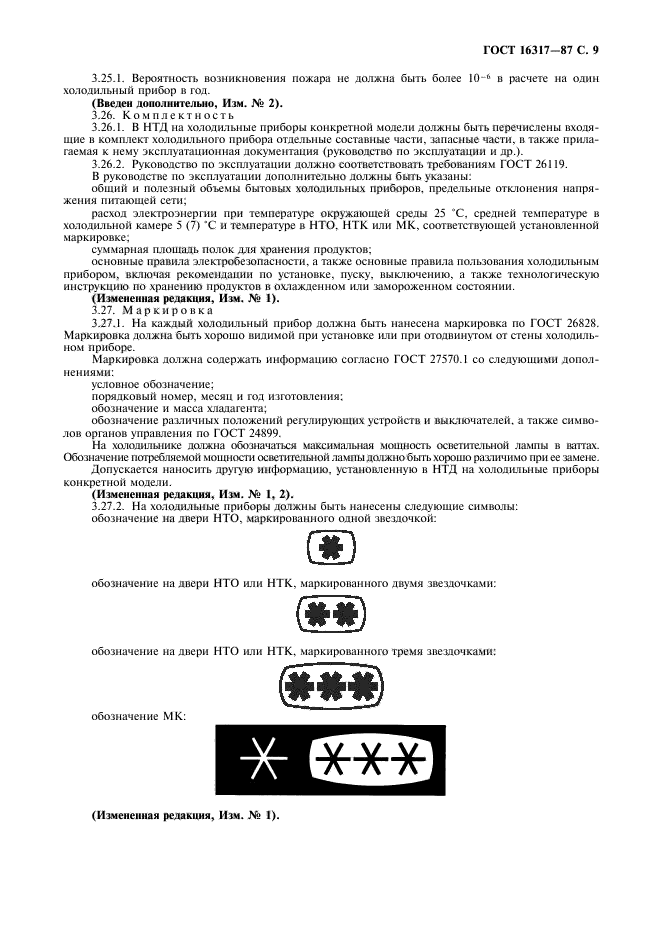

ГОСТ 16317-87 С. 9

3.25.1. Вероятность возникновения пожара не должна быть более К)-⁶ и расчете на один холодильный прибор в год.

(Введен дополнительно, Изм. № 2).

3.26. Комплектность

3.26.1. В НТД на холодильные приборы конкретной модели должны быть перечислены входящие в комплект холодилыюго прибора отдельные составные части, запасные части, в также прилагаемая к нему эксплуатационная документация (руководство по эксплуатации и др.).

3.26.2. Руководство по эксплуатации должно соответствовать требованиям ГОСТ 26119.

В руководстве по эксплуатации дополнительно должны быть указаны:

общий и полезный объемы бытовых холодильных приборов, предельные отклонения напряжения питающей сети;

расход электроэнергии при температуре окружающей среды 25 «С. средней температуре в холодильной камере 5 (7) *С и температуре в НТО. НТК или МК, соответствующей установленной маркировке;

суммарная площадь полок для хранения продуктов;

основные правила электробезопасности, а также основные правила пользования холодильным прибором, включая рекомендации по установке, пуску, выключению, а также технологическую инструкцию по хранению продуктов в охлажденном или замороженном состоянии.

(Измененная редакция, Изм. № 1).

3.27. Маркировка

3.27.1. На каждый холодильный прибор должна быть нанесена маркировка по ГОСТ 26828. Маркировка должна быть хорошо видимой при установке или при отодвинутом от стены холодильном приборе.

Маркировка должна содержать информацию согласно ГОСТ 27570.1 со следующими дополнениями;

условное обозначение;

порядковый номер, месяц и год изготоатения;

обозначение и масса хладагента;

обозначение различных положений регулирующих устройств и выключателей, а также символов органов управления по ГОСТ 24899.

На холодильнике должна обозначаться максимальная мощность осветительной лампы в ваттах. Обозначение потребляемой мощности осветительной лампы должно быть хорошо различимо при ее замене.

Допускается наносить другую информацию, установленную в НТД на холодильные приборы конкретной модели.

(Измененная редакция, Изм. № 1, 2).

3.27.2. На холодильные приборы должны быть нанесены следующие символы;

обозначение на двери НТО, маркированного одной звездочкой:

обозначение на двери НТО или НТК. маркированного двумя звездочками;

обозначение на двери НТО или НТК. маркированного тремя звездочками:

ггг?

обозначение МК:

(Измененная редакция, Изм. № 1).

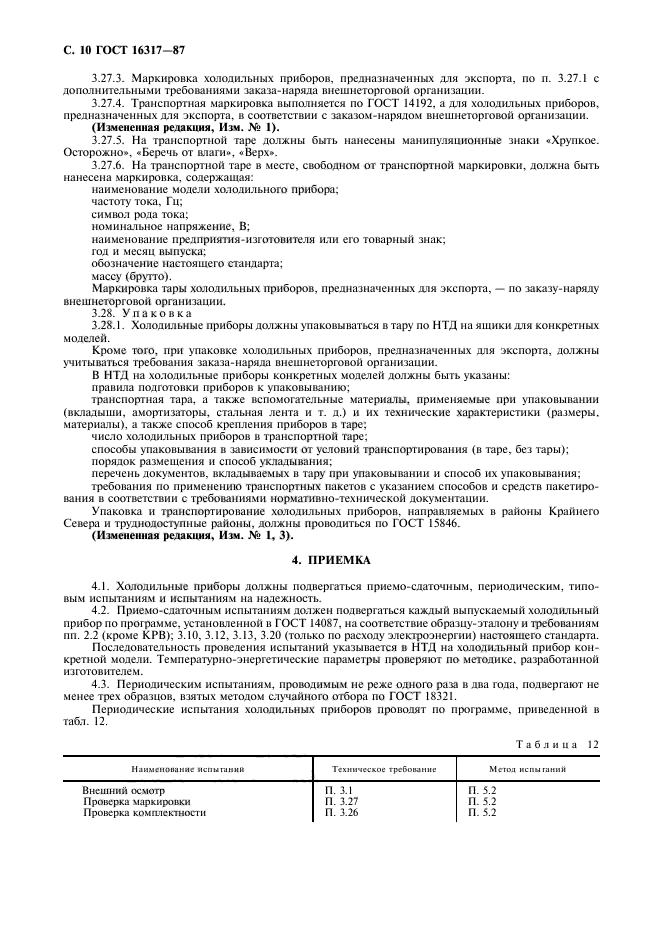

С. 10 ГОСТ 16317-87

3.27.3. Маркировка холодильных приборов, предназначенных для экспорта, но п. 3.27.1 с дополнительными требованиями заказа-наряда внешнеторговой организации.

3.27.4. Транспортная маркировка выполняется по ГОСТ 14192, а для холодильных приборов, предназначенных для экспорта, в соответствии с заказом-нарядом внешнеторговой организации.

(Измененная редакция, Изм. № 1).

3.27.5. На транспортной таре должны быть нанесены манипуляционные знаки «Хрупкое. Осторожно». «Беречь от влаги», «.Верх*.

3.27.6. На транспортной таре в месте, свободном от транспортной маркировки, должна быть нанесена маркировка, содержащая:

наименование модели холодильного прибора: частоту тока. Гц; символ рода тока: номинальное напряжение. В;

наименование предприятия-изготовителя или его товарный знак; год и месяц выпуска: обозначение настоящего стандарта; массу (брутто).

Маркировка тары холодильных приборов, предназначенных для экспорта, — по заказу-наряду В! 1еш неторговой организации.

3.28. Упаковка

3.28.1. Холодильные приборы должны упаковываться в тару по НТД на ящики для конкретных моделей.

Кроме того, при упаковке холодильных приборов, предназначенных для экспорта, должны учитываться требования заказа-наряда внешнеторговой организации.

В НТД на холодильные приборы конкретных моделей должны быть указаны: правила подготовки приборов к упаковыванию:

транспортная тара, а также вспомогательные материалы, применяемые при упаковывании (вкладыши, амортизаторы, стальная лента и т. д.) и их технические характеристики (размеры, материалы), а также способ крепления приборов в таре; число холодильных приборов в транспортной таре;

способы упаковывания в зависимости от условий транспортирования (в таре, без тары); порядок размещения и способ укладывания:

перечень документов, вкладываемых в тару при упаковывании и способ их упаковывания: требования по применению транспортных пакетов с указанием способов и средств пакетирования в соответствии с требованиями нормативно-технической документации.

Упаковка и транспортирование холодильных приборов, направляемых в районы Крайнего Севера и труднодоступные районы, должны проводиться по ГОСТ 15846.

(Измененная редакция, Изм. № 1, 3).

4. ПРИЕМКА

4.1. Холодильные приборы должны подвергаться приемо-сдаточным, периодическим, типовым испытаниям и испытаниям на надежность.

4.2. Приемо-сдаточным испытаниям должен подвергаться каждый выпускаемый холодильный прибор по программе, установленной в ГОСТ 14087, на соответствие образцу-эталону и требованиям пп. 2.2 (кроме КРВ); 3.10. 3.12, 3.13, 3.20 (только по расходу электроэнергии) настоящего стандарта.

Последовательность проведения испытаний указывается в НТД на холодильный прибор конкретной модели. Температурно-энергетические параметры проверяют по методике, разработанной изготовителем.

4.3. Периодическим испытаниям, проводимым не реже одного раза в два года, подвергают не менее трех образцов, взятых методом случайного отбора по ГОСТ 18321.

Периодические испытания холодильных приборов проводят по программе, приведенной в табл. 12.

Таблица 12

Наименование испытании	Техническое требование	Метол испытаний
Внешний осмотр	П. 11	П. 5.2
Проверка маркировки	П. 3.27	П. 5.2
Проверка комплектности	П. 3.26	П. 5.2

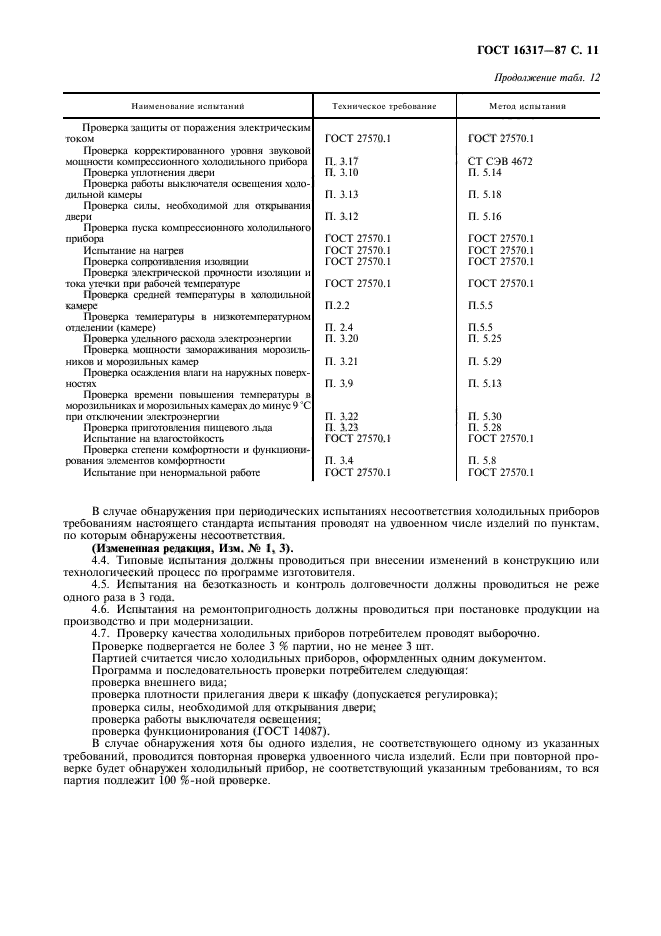

ГОСТ 16317-87 С. 11

Продолжение таш. 12

Наименоиание испытаний	Техническое требование	Метол испытаний
Пронерка защиты от поражения электрическим
током	ГОСТ 27570.1	ГОСТ 27570.1
Проверка корректированного уровня звуковой
мощности компрессионного холодильного прибора	П. 3.17	СТ СЭВ 4672
Проверка уплотнения двери	П. 3.10	П. 5.14
Проверка рабслы выключателя освещения холо
дильной камеры	11. 3.13	П. 5.18
Проверка силы, необходимой для открывания
двери	П. 3.12	П. 5.16
Проверка пуска компрессионного холодильного
прибора	ГОСТ 27570.1	ГОСТ 27570.1
Испытание на нагрев	ГОСТ 27570.1	ГОСТ 27570.1
Проверка сопротивления итолиции	ГОСТ 27570.1	ГОСТ 27570.1
Проверка электрической прочности изоляции и
тока утечки при рабочей температуре	ГОСТ 27570.1	ГОСТ 27570.1
Проверка средней температуры в холодильной
камере	П.2.2	П.5.5
Проверка температуры в низкотемпературном	П. 2.4	П.5.5
отделении (камере)	П. 2.4	П.5.5
Проверка удельного расхода электроэнергии	Г1. 3.20	П. 5.25
Проверка мощности замораживания морозиль
ников и морозильных камер	П. 3.21	П. 5.29
Проверка осаждения атаги на наружных поверх
ностях	П. 3.9	П. 5.13
Проверка времени повышения гсм!кратуры в
морозильниках и морозильных камерах до минус 9 ’С	П. 3.22	П. 5.30
при отключении электроэнергии	П. 3.22	П. 5.30
Проверка приготовления пищевою льда	П. 3.23	П. 5.28
Испытание на aiaracтонкость	ГОСТ 27570.1	ГОСТ 27570.1
Проверка степени ком<\|юртности и функциони
рования элементов комс\|юртности	П. 3.4	П. 5.8
Испытание при ненормальной роботе	ГОСТ 27570.1	ГОСТ 27570.1

В случае обнаружения при периодических испытаниях несоответствия холодильных приборов требованиям настоящего стандарта испытания проводят на удвоенном числе изделий по пунктам, по которым обнаружены несоответствия.

(Измененная редакция, Изм. № 1, 3).

4.4. Типовые испытания должны проводиться при внесении изменений в конструкцию или технологический процесс по программе изготовителя.

4.5. Испытания на безотказность и контроль д
