ГОСТ 16180-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КРУГИ АЛМАЗНЫЕ ШЛИФОВАЛЬНЫЕ ПЛОСКИЕ С ПОЛУКРУГЛО-ВЫПУКЛЫМ ПРОФИЛЕМ ФОРМЫ 1FF1

РАЗМЕРЫ

Издание официальное

И ПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 2.621.922-34.006.354 Груши Г25

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КРУГИ АЛМАЗНЫЕ ШЛИФОВАЛЬНЫЕ ПЛОСКИЕ С ИОЛУКРУГЛО-ВЫИУКЛЫМ ПРОФИЛЕМ ФОРМЫ 1FFI

ГОСТ

Размеры

16180-91

Diamond grinding wheels, straight (round face) wheel shape IFF!. Dimensions

MKC 25.100.70 ОКГ1 39 7001

Дата введения 01.01.93

Настоящий стандарт распространяется на алмазные шлифовальные крут с полукругло-выпуклым профилем формы 1FF1 с относительной концентрацией алмазов 50. 75. 100 и 1S0, изготовляемых для нужд народного хозяйства и экспорта.

Требования настоящего стандарта являются обязательными.

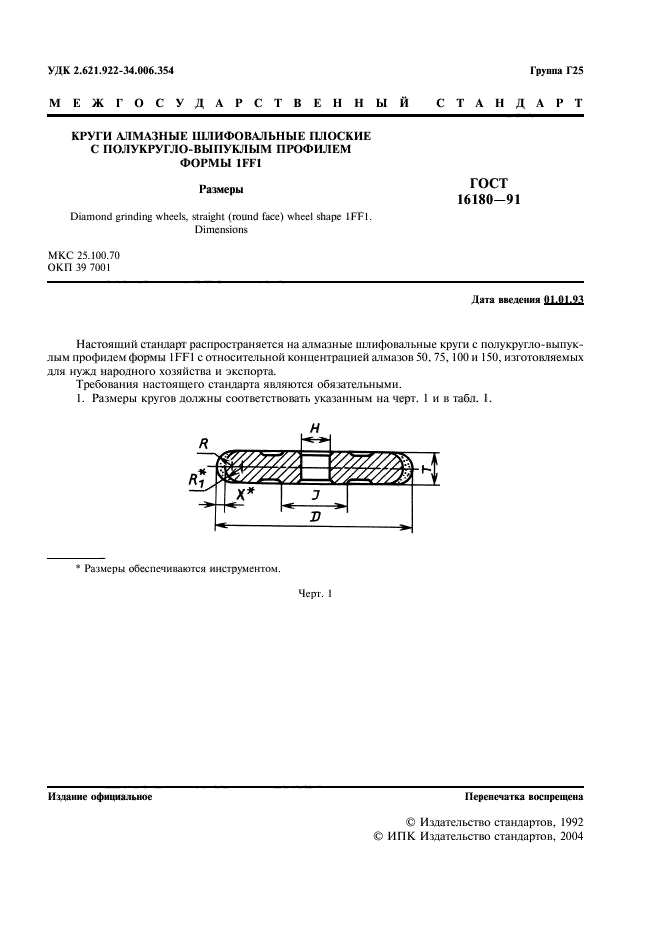

1. Размеры кругов должны соответствовать указанным на черт. 1 и в табл. I.

Размеры обеспечиваются инструментом.

Черт. 1

Перепечатка воспрещена

Иоанне официальное

С. 2 ГОСТ 16180-91

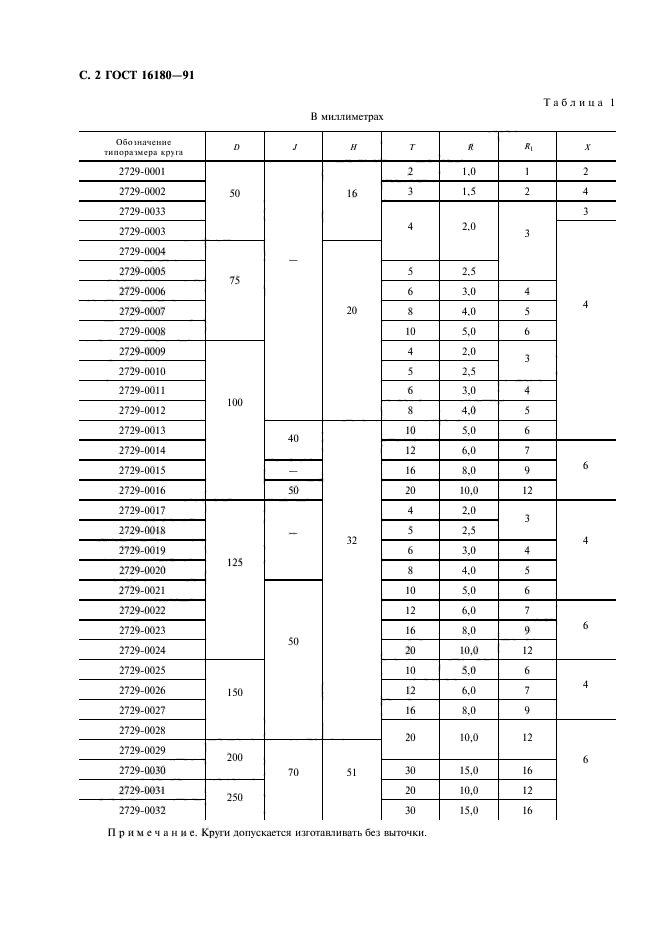

Таблица 1

В миллиметрах

Обогаачеиие типорашера кругл	п	J	и	т	я		А’
2729-000!	50	—	16	2	1.0	1	2
2729-0002				3	1.5	2	4
2729-0033				4	2.0	3	3
2729-0003							4
2729-0004	75		20
2729-0005				5	2.5
2729-0006				6	3.0	4
2729-0007				8	4.0	5
2729-0008				10	5.0	6
2729-0009	100			4	2.0	3
2729-0010				5	2,5	3
2729-0011				6	3,0	4
2729-0012				8	4.0	5
2729-0013		40	32	10	5,0	6
2729-0014		40		12	6,0	7	6
2729-0015		—		16	8,0	9
2729-0016		50		20	10.0	12
2729-0017	125	—		4	2.0	3	4
2729-0018				5	2,5	3
2729-0019				6	3,0	4
2729-0020				8	4.0	5
2729-0021		50		10	5,0	6
2729-0022				12	6,0	7	6
2729-0023				16	8,0	9
2729-0024				20	10.0	12
2729-0025	150			10	5,0	6	4
2729-0026				12	6.0	7
2729-0027				16	8,0	9
2729-0028				20	10,0	12	6
2729-0029	200	70	51	20	10,0	12
2729-0030	200			30	15.0	16
2729-0031	250			20	10,0	12
2729-0032	250			30	15.0	16

П р и м с ч а н и с. Круги допускается ичгогаачшш ь без выточки.

ГОСТ 16180-91 С. 3

Пример условного обозначения круга формы 1FF1 с наружным диаметром D = 100 мм, высотой 7 = 4 мм, толщиной алмазоносного слоя Х= 4 мм:

2729-0009 ГОСТ 16180-91

2. Масса алмазов в кругах указана в приложении I.

3. Технические требования — по ГОСТ 16181.

4. Но заказу потребителя допускается изготовление кругов по ИСО 6168 (см. приложение 2).

С. 4 ГОСТ 16180-91

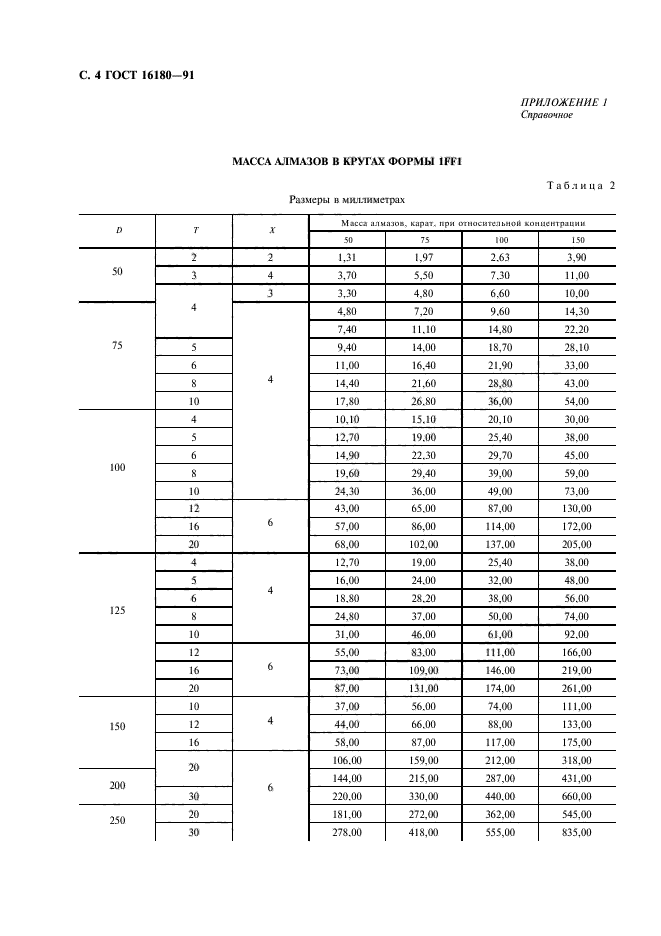

ПРИЛОЖЕНИЕ I Справочное

МАССА АЛМАЗОВ В КРУГАХ ФОРМЫ 1FF1

Размеры в миллиметрах

Таблица 2

О	г	.V	Масса алмазов, карл, при относительной копиептраиии
О	г	.V	50	75	100	150
50	2	2	1,31	1,97	2.63	3.90
	3	4	3.70	5,50	7.30	11,00
	4	3	3.30	4.80	6.60	10.00
75		4	4.80	7,20	9.60	14.30
			7.40	11.10	14.80	22.20
	5		9.40	14.00	18,70	28,10
	6		11.00	16.40	21.90	33.00
	8		14,40	21.60	28,80	43.00
	10		17,80	26.80	36.00	54.00
100	4		10,10	15.10	20.10	30.00
	5		12,70	19.00	25.40	38.00
	6		14.90	22.30	29,70	45.00
	8		19.60	29.40	39.00	59.00
	10		24,30	36.00	49.00	73.00
	12	6	43,00	65.00	87,00	130.00
	16		57,00	86.00	114.00	172.00
	20		68.00	102.00	137.00	205.00
125	4	4	12,70	19.00	25.40	38.00
	5		16.00	24.00	32,00	48.00
	6		18.80	28.20	38.00	56.00
	8		24.80	37.00	50.00	74.00
	10		31.00	46.00	61.00	92.00
	12	6	55.00	83.00	111.00	166.00
	16		73,00	109,00	146.00	219.00
	20		87,00	131.00	174.00	261.00
150	10	4	37.00	56.00	74.00	111.00
	12		44.00	66.00	88.00	133.00
	16		58.00	87.00	117.00	175.00
	20	6	106.00	159.00	212,00	318.00
200	20		144,00	215.00	287,00	431.00
200	30		220.00	330.00	440.00	660.00
250	20		181.00	272.00	362.00	545.00
250	30		278.00	418,00	555,00	835.00

ГОСТ 16180-91 С. 5

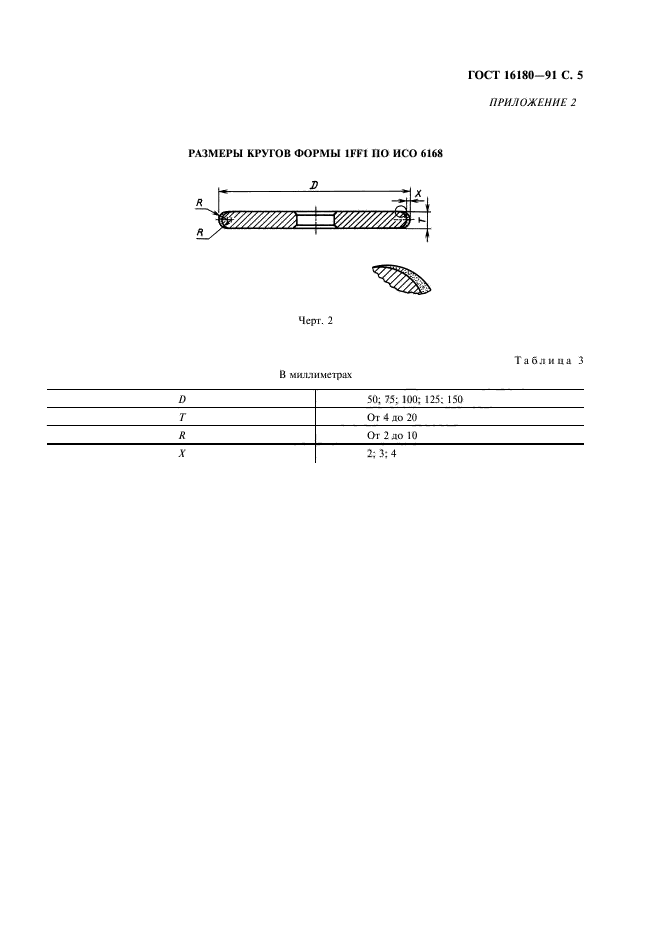

ПРИЛОЖЕНИЕ 2

Черт. 2

В миллиметрах

Таблица 3

D	50; 75; 100; 125; 150
Т	Or 4 до 20
R	Or 2 до 10
X	2; 3; 4

С. 6 ГОСТ 16180-91

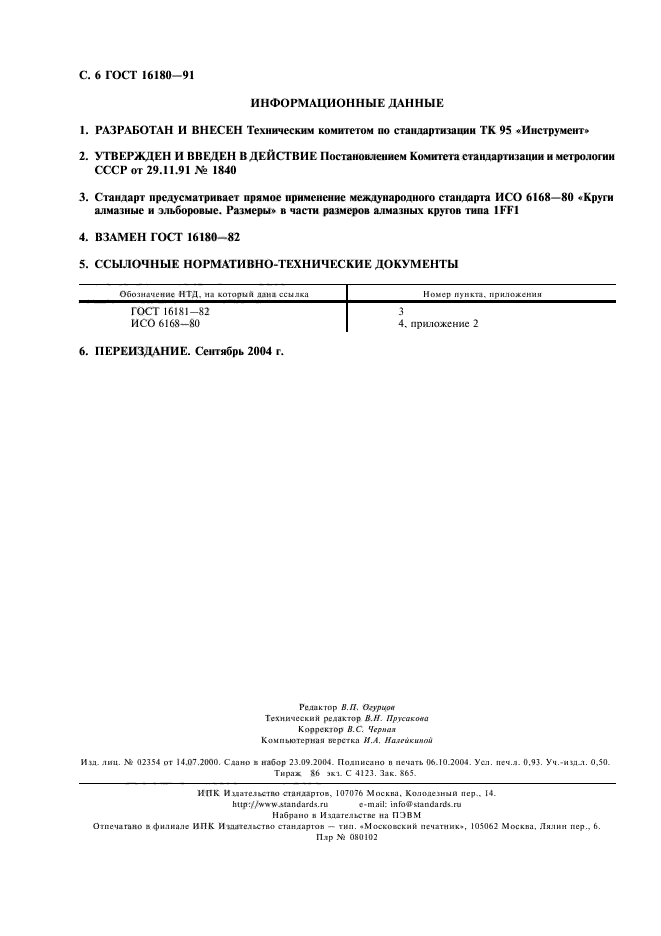

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 29.11.91 № 1840

3. Стандарт предусматривает прямое применение международного стандарта ИСО 6168—80 «Круги алмазные и эльборовые. Размеры» в части размеров алмазных кругов тина 1FF1

4. ВЗАМЕН ГОСТ 16180-82

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение 11ТД. ид который дана ссылка	Номер пункте, приложении
ГОСТ I6IXI-82	3
ИСО 6168-80	4.	приложение 2

6. ПЕРЕИЗДАНИЕ. Сентябрь 2004 г.

Редактор В. П. Огурцоя Технический редактор в.II. Прусакола Корректор B.C. Черная Коипыотернаи верстка И.Л. Па.геикинпй

Нуд. яиц. № 023S4 or 14.07.2000. Сдано в набор 23.09.2004. Подписано п печать 06.10.2004. Уел. печ.л. 0.93. Уч.-им.л. 0,50.

Тира* 86 jki. С 4123. Зак. S65.

ИПК И матедьство стандартов, 107076 .Москна. Колоде>нып пер.. 14. http://www.Mandardi.ru e-mail: info’il’i.landardvro

Набрано в Иадлтельсгвс на ПЭВМ Отпечатано в филиале ИПК Игдател&стно стандартов — тип. «Московский печатник*. 105062 .Москва. Лялин пер.. 6.

Плр Si 080102
