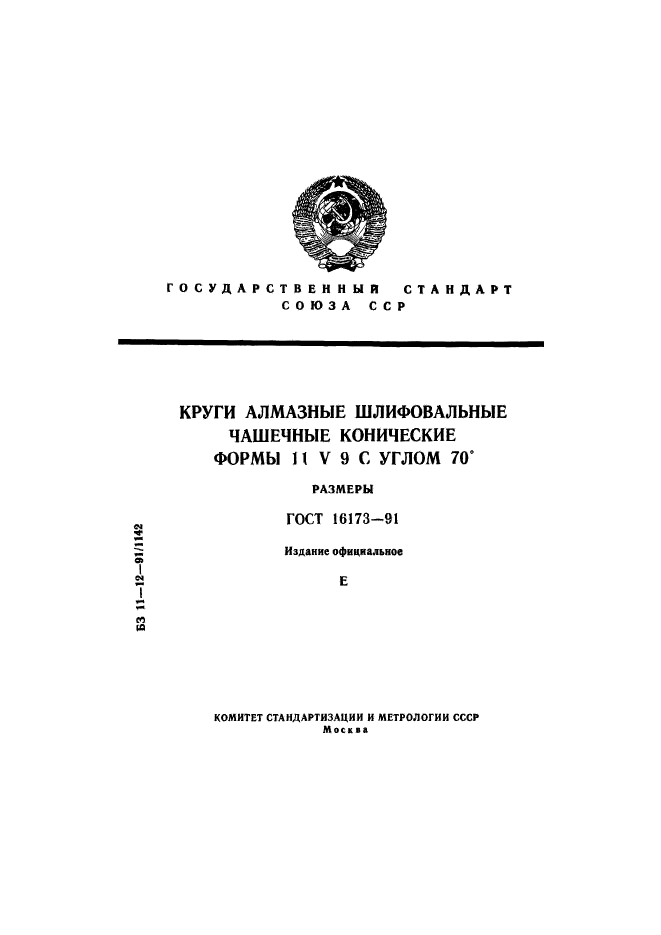

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРУГИ АЛМАЗНЫЕ ШЛИФОВАЛЬНЫЕ ЧАШЕЧНЫЕ КОНИЧЕСКИЕ ФОРМЫ И V 9 С УГЛОМ 70*

РАЗМЕРЫ

ГОСТ 16173-91

БЗ И—12—91/1И2

Издание официальное Е

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР Москва

УДК 2.621.922.34:006.354 Групп» Г25

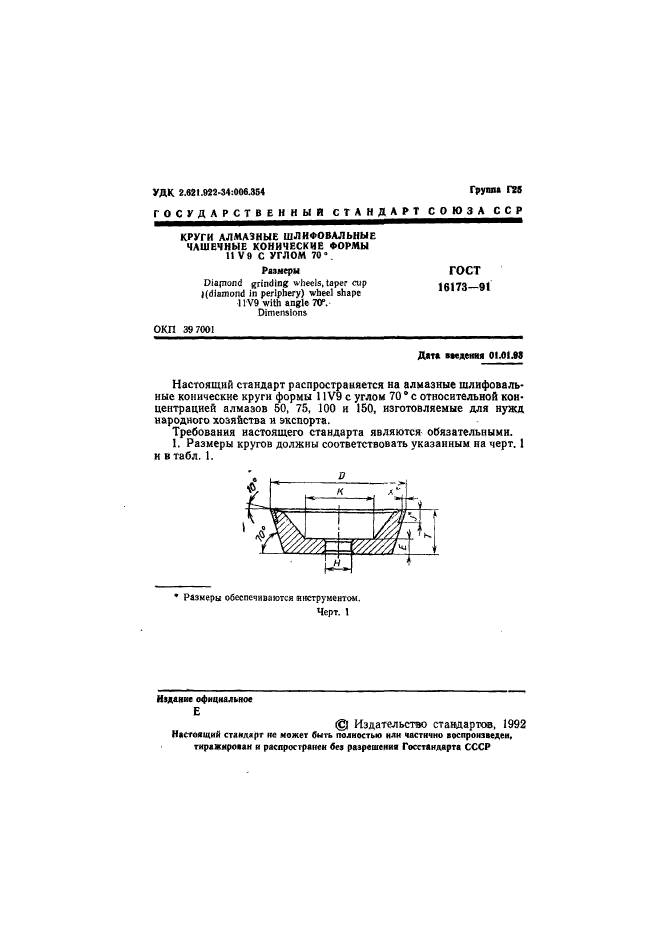

ГОСУДАРСТВЕННЫЙ СТ А Н Д А Р Т СОЮЗА ССР

КРУГИ АЛМАЗНЫЕ ШЛИФОВАЛЬНЫЕ ЧАШЕЧНЫЕ КОНИЧЕСКИЕ ФОРМЫ 11 V» С УГЛОМ 70 ^е.

ГОСТ

16173-91

Размеры

Diamond grinding wheels, taper cup ((diamond in periphery) wheel shape •11V9 with angle 70\ Dimensions

ОКП 39 7001

Дат* «ведения 01.01.98

Настоящий стандарт распространяется на алмазные шлифовальные конические круги формы 11V9 с углом 70 * с относительной кон* центрацией алмазов 50, 75, 100 и 150, изготовляемые для нужд народного хозяйства и экспорта.

Требования настоящего стандарта являются обязательными.

1. Размеры кругов должны соответствовать указанным на черт. 1 к в табл. 1.

• Размеры обеспечиваются инструментом.

Черт. 1

Издание официальное Е

Настоящий стандарт и« может бмгь полностью или частично воспроизведен, тиражирован и распространен без разрешения Госстандарта СССР

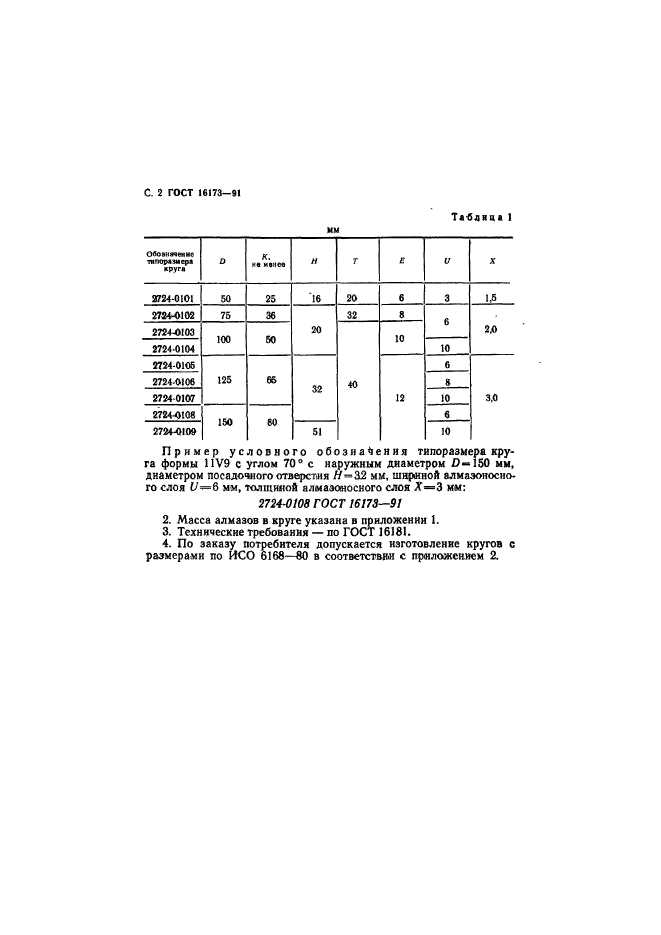

С. 2 ГОСТ 16173-91

Та-бдкца 1

мы

ОЛокнмтис ПЛОИ* мер» круг*	О	к. менее	н	Г	е	и	X
2724-0101	50	25	16	20	6	3	1.5
27944102	75	36		32	8	6
2724-0103	100	50	20		1Л	6	2j0
27240104	100	50			1U	10
2724-0105						6
2724 0106	125	66	32	40		8
2724 0107			32	40	12	10	3.0
2724-0108	150	60				6
27244109	150	60	51			10

Пример условного обозначения типоразмера круга формы 11V9 с углом 70° с наружным диаметром D-150 мм, диаметром посадочного отве^тл я //—32 мм, шириной алмазоносного слоя U—6 мм, толщиной алмазоносного слоя Х=3 мм:

2724-0108 ГОСТ 16173-91

2. Масса алмазов в круге указана в приложении 1.

3. Технические требования — по ГОСТ 16181.

4. По заказу потребителя допускается изготовление кругов с размерами по ИСО 6168—80 в соответствии с приложением 2.

ГОСТ 16173-01 С. 3

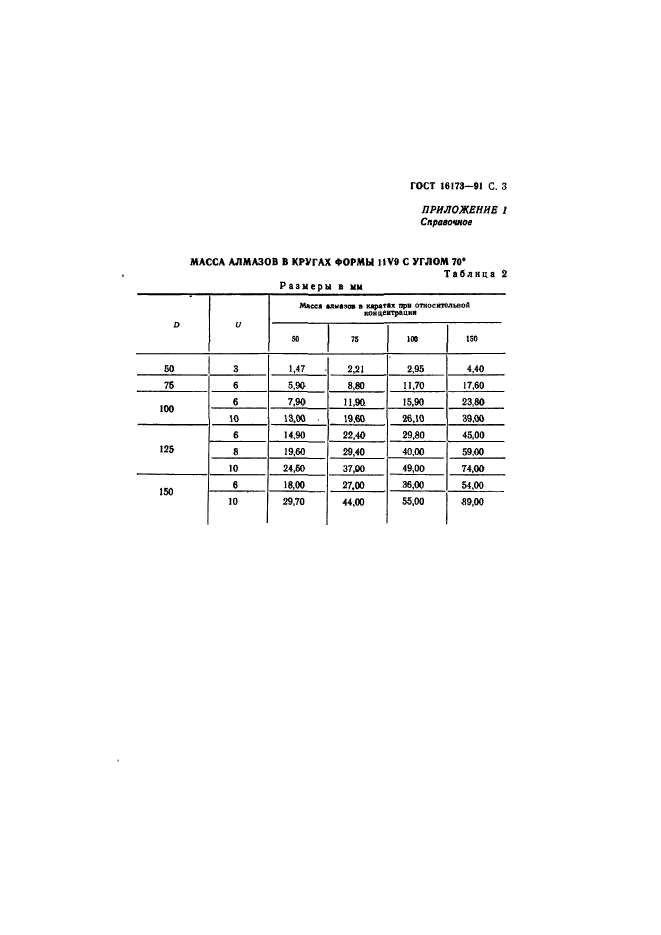

ПРИЛОЖЕНИЕ I Справочное

МАССА АЛМАЗОВ В КРУГАХ ФОРМЫ IIV9 С УГЛОМ 70*

Таблица 2

Размеры в мм

D	и	М»ее« ммэов > к*рвт»т при относительной кояцегграиин
D	и	50	JS	10»	1S0
50	3	1,47	2 Л	2,95	4.40
78	6	5.90	8.80	II.70	17.60
100	6	7,90	11,90.	15.90	23.80
100	10	13.00 .	19.60	26.10	39.00
	6	14,90	22,40	29,80	45.00
125	8	19,60	29,40	40.00	59.00
	10	24,60	37,00	49.00	74,00
	6	18,00	27.00	Э6.00	54.00
150	10	29,70	44,00	55.00	89,00

С. 4 ГОСТ 1в!73—91

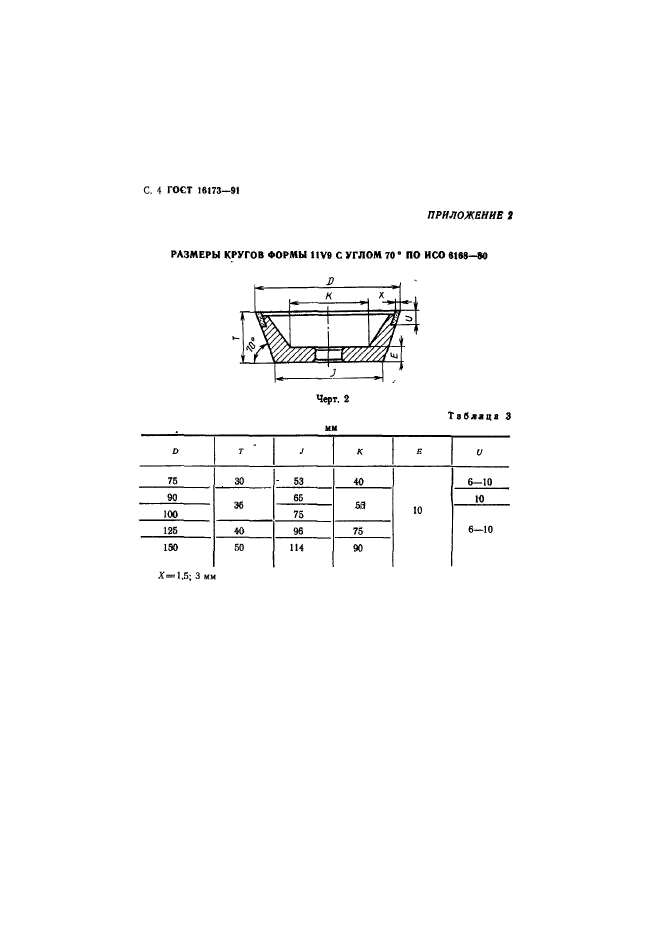

ПРИЛОЖЕНИЕ 2

РАЗМЕРЫ КРУГОВ ФОРМЫ 1W С УГЛОМ 70* ПО ИСО etW-90

Табллца 3

мм

D	г	J	к	Е	и
76	30	■ 53	40		6-10
90	Эб	65	53		10
100	Эб	75	53	10
126	40	96	75		6—10
150	50	114	90

Х—15; 3 ми

ГОСТ 16173-91 С. 5

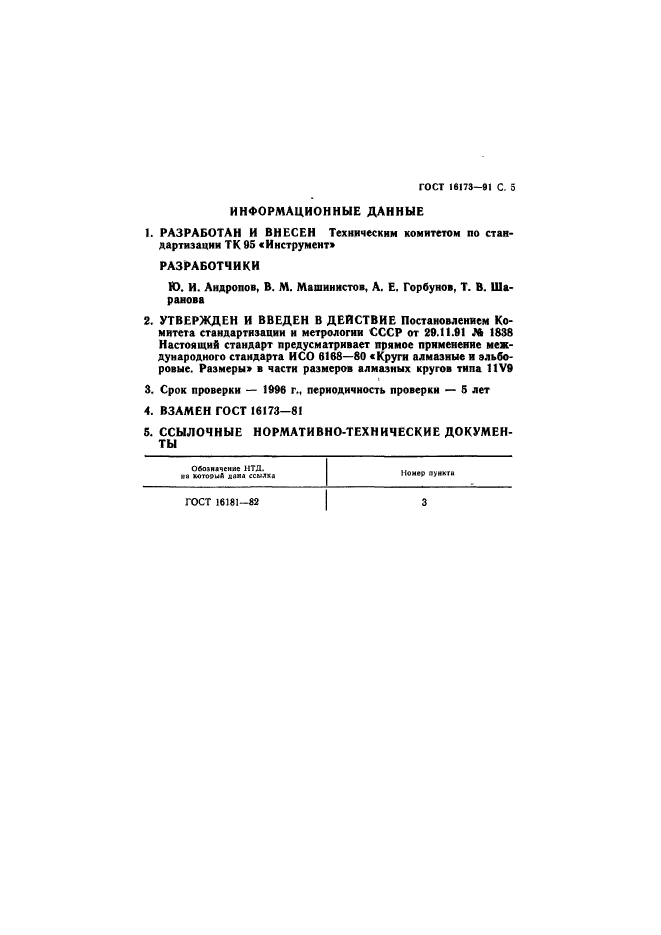

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

РАЗРАБОТЧИКИ

Ю. И. Андропов, В. М. Машинистов, А. Е. Горбунов, Т. В. 111а-ранова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 29.11.91 № 1838 Настоящий стандарт предусматривает прямое применение международного стандарта ИСО 6168—80 «Круги алмазные и эльбо-ровые. Размеры» в части размеров алмазных кругов типа 11V9

3. Срок проверки — 1996 г., периодичность проверки — б лет

4. ВЗАМЕН ГОСТ 16173-81

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН-

ТЫ
Обохичсние НТД. яа который длил ссыдх*	Номер пуккги
ГОСТ 16181-82	3

Редактор А. Л. Владимиров Технический радяктор Л. Я- Митрофанова Корректор О. Я. Чернецова

Тираж 1937

Ордега «Знак Почета» Издательств стандартов, 12ЭМ7. Мосхаа. ГСП Нсеопр«скепскяЯ пер., 3.

Калужская гидографая стандартов, уи, Московская. 25в. Зак.
