		ОГНЕУПОРЫ
И ОГНЕУПОРНЫЕ ИЗДЕЛИЯ

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ОГНЕУПОРЫ И ОГНЕУПОРНЫЕ ИЗДЕЛИЯ

Издание официальное

ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва — 1975

УДК 666.76(083.74)

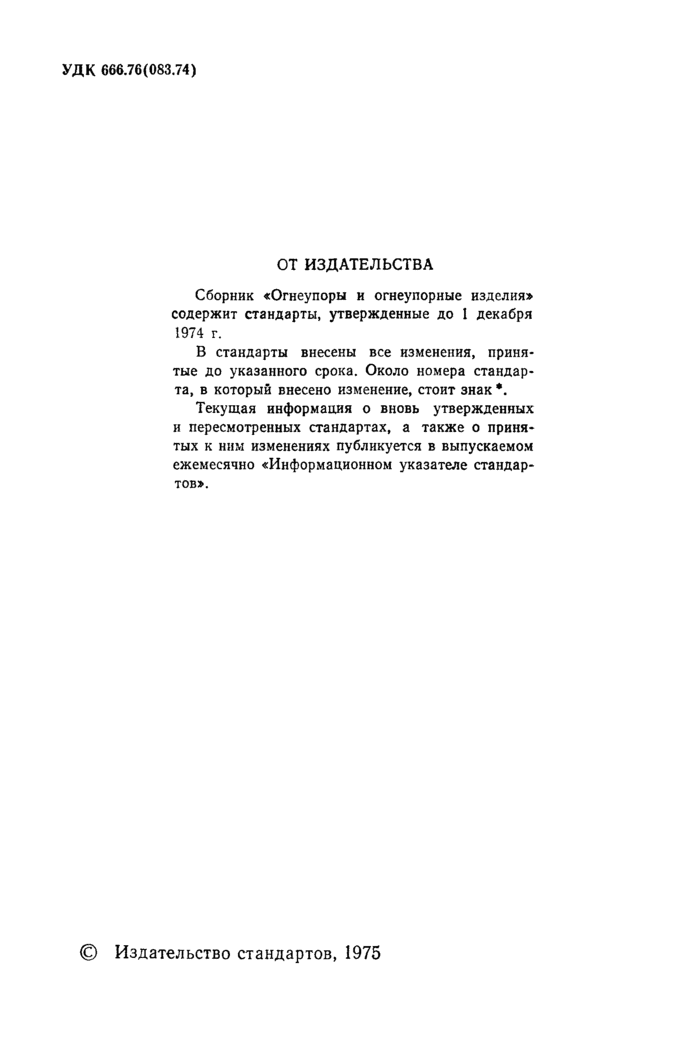

ОТ ИЗДАТЕЛЬСТВА

Сборник «Огнеупоры н огнеупорные изделия» содержит стандарты, утвержденные до 1 декабря

1974 г.

В стандарты внесены все изменения, принятые до указанного срока. Около номера стандарта, в который внесено изменение, стоит знак •.

Текущая информация о вновь утвержденных и пересмотренных стандартах, а также о принятых к ним изменениях публикуется в выпускаемом ежемесячно «Информационном указателе стандартов».

Группа И22

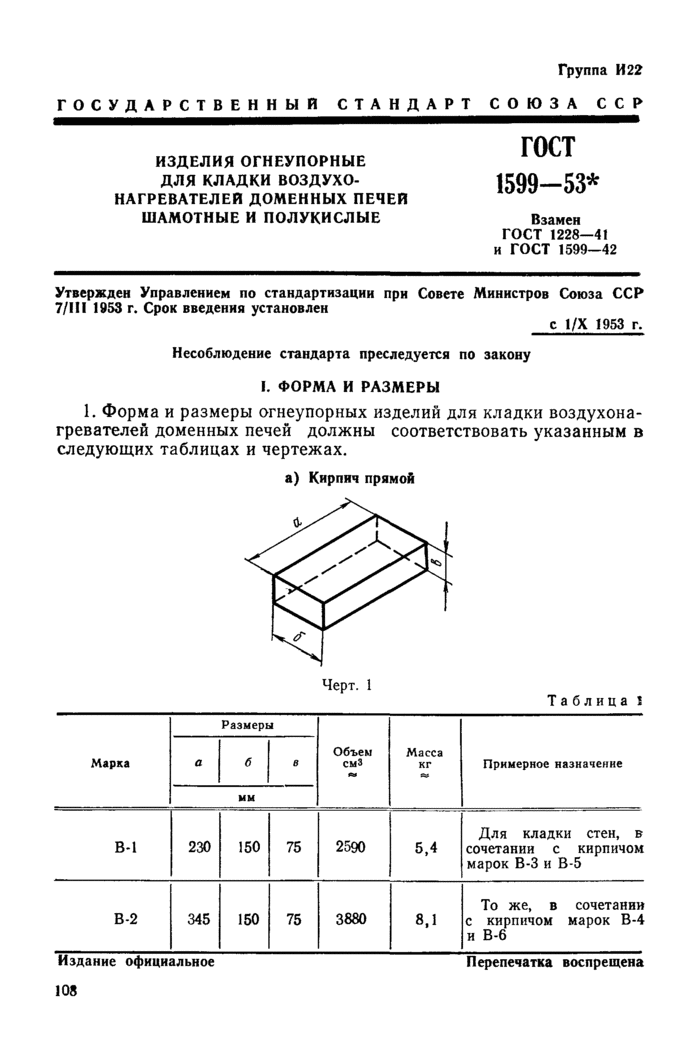

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ДЛЯ КЛАДКИ ВОЗДУХОНАГРЕВАТЕЛЕЙ ДОМЕННЫХ ПЕЧЕЙ ШАМОТНЫЕ И ПОЛУКИСЛЫЕ

ГОСТ

1599-53*

Взамен ГОСТ 1228-41 и ГОСТ 1599-42

Утвержден Управлением по стандартизации при Совете Министров Союза ССР 7/1II 1953 г. Срок введения установлен

с 1/Х 1953 г.

Несоблюдение стандарта преследуется по закону

I. ФОРМА И РАЗМЕРЫ

1. Форма и размеры огнеупорных изделий для кладки воздухонагревателей доменных печей должны соответствовать указанным в следующих таблицах и чертежах.

а) Кирпич прямой

Марка	а	Размер!: б	л в	Объем см3 Ж*	Масса кг **	Примерное назначение
Марка	мы			Объем см3 Ж*	Масса кг **	Примерное назначение
В-1	230	150	75	2590	5,4	Для кладки стен, в сочетании с кирпичом марок В-3 и В-5
В-2	345	150	75	3880	8,1	То же, в сочетании с кирпичом марок В-4 и В-6

Издание официальное Перепечатка воспрещена

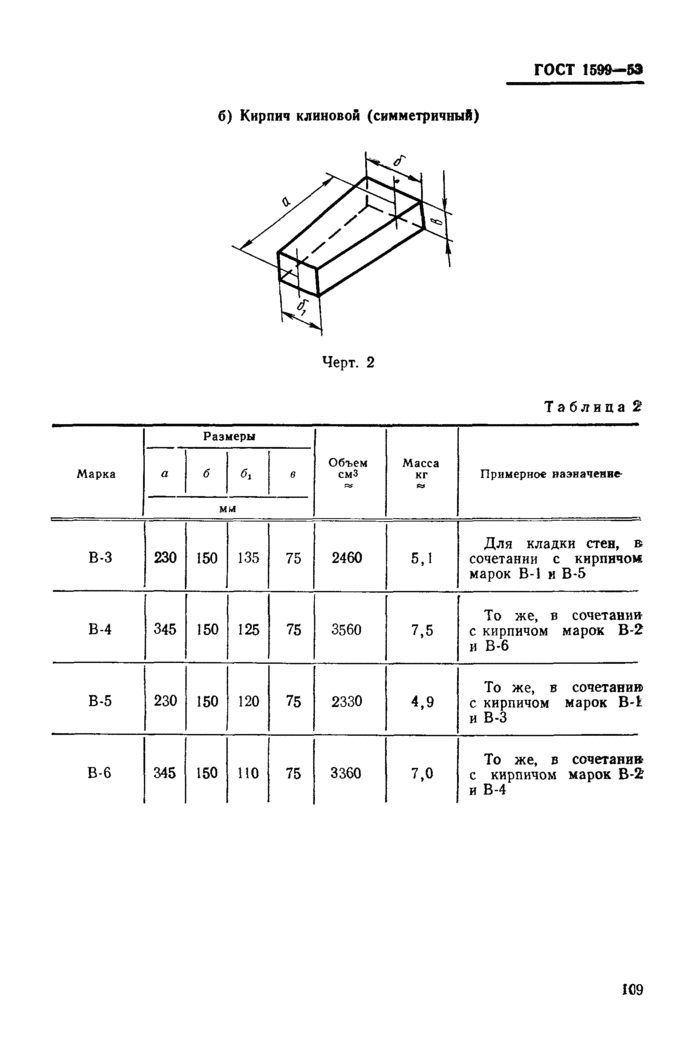

б) Кирпич клиновой (симметричный)

ГОСТ 1599-53

Таблица 2

	Размеры
Марка	а	б	бг	в	Объем см3 ft*	Масса кг ft*	Примерное назначение-
	мм
В-3	230	150	135	75	2460	5,1	Для кладки стен, в сочетании с кирпичом марок В-1 и В-5
В-4	345	150	125	75	3560	7,5	То же, в сочетании с кирпичом марок В-2 и В-6
В-5	230	150	120	75	2330	4,9	То же, в сочетанию с кирпичом марок В-1 и В-3
В-6	345	150	110	75	3360	7,0	То же, в сочетанию с кирпичом марок В-2 и В-4

109

ГОСТ 1599-53

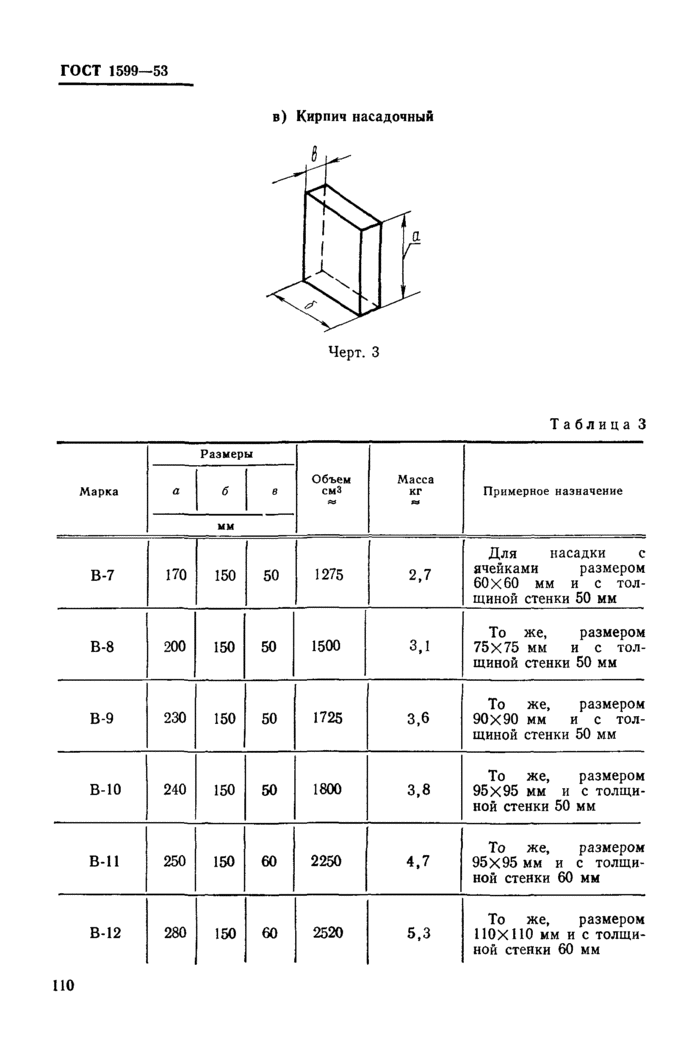

в) Кирпич насадочный

Черт. 3

Таблица 3

Марка	Размеры			Объем см3 А*	Масса кг Ш	Примерное назначение
	а	б	в
	мм
В-7	170	150	50	1275	2,7	Для насадки с ячейками размером 60 x 60 мм и с толщиной стенки 50 мм
В-8	200	150	50	1500	3.1	То же, размером 75×75 мм и с толщиной стенки 50 мм
В-9	230	150	50	1725	3,6	То же, размером 90 x 90 мм и с толщиной стенки 50 мм
В-10	240	150	50	1800	3,8	То же, размером 95×95 мм и с толщиной стенки 50 мм
В-11	250	150	60	2250	4.7	То же, размером 95 x 95 мм и с толщиной стенки 60 мм
В-12	280	150	60	2520	5,3	То же, размером 110×110 мм и с толщиной стенки 60 мм

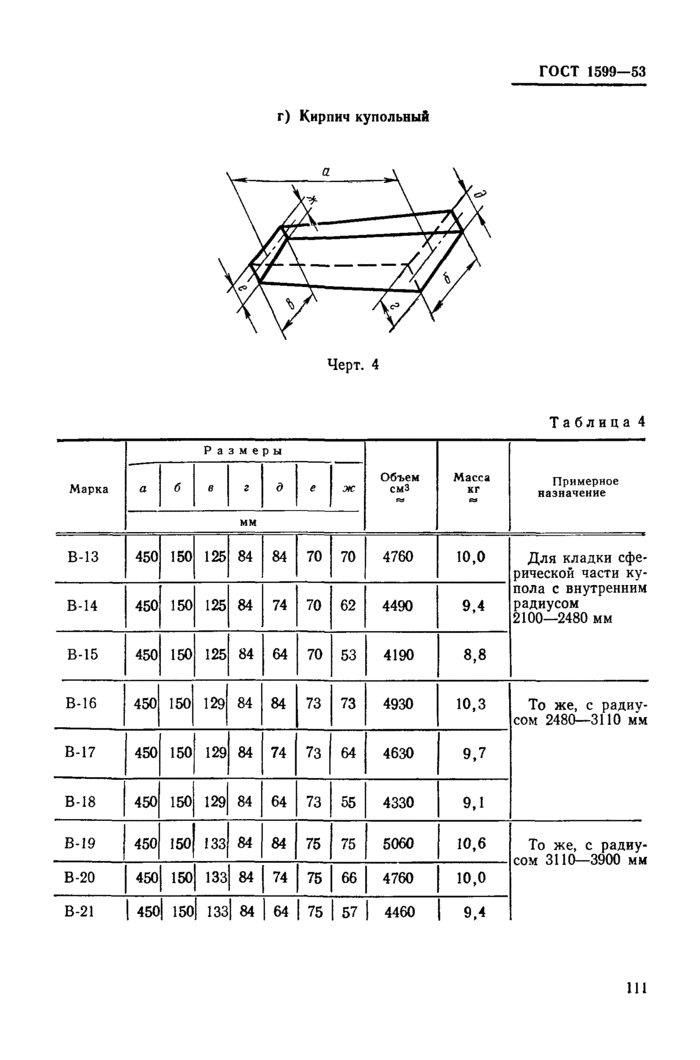

г) Кирпич купольный

ГОСТ 1599-53

Черт. 4

Таблица 4

Марка	Размеры							Объем см3 яа	Масса кг	Примерное назначение
	а	б	в	г	д	е	Ж
	мм
В-13	450	150	125	84	84	70	70	4760	10,0	Для кладки сферической части купола с внутренним радиусом 2100—2480 мм
В-14	450	150	125	84	74	70	62	4490	9.4
В-15	450	150	125	84	64	70	53	4190	8,8
В-16	450	150	129	84	84	73	73	4930	10,3	То же, с радиусом 2480—3110 мм
В-17	450	150	129	84	74	73	64	4630	9,7
В-18	450	150	129	84	64	73	55	4330	9,1
В-19	450	150	133	84	84	75	75	5060	10,6	То же, с радиусом 3110—3900 мм
В-20	450	150	133	84	74	75	66	4760	10,0
В-21 \| 45о\| 150\| 133\| 84 \| 64						75 \| 57		4460	9.4

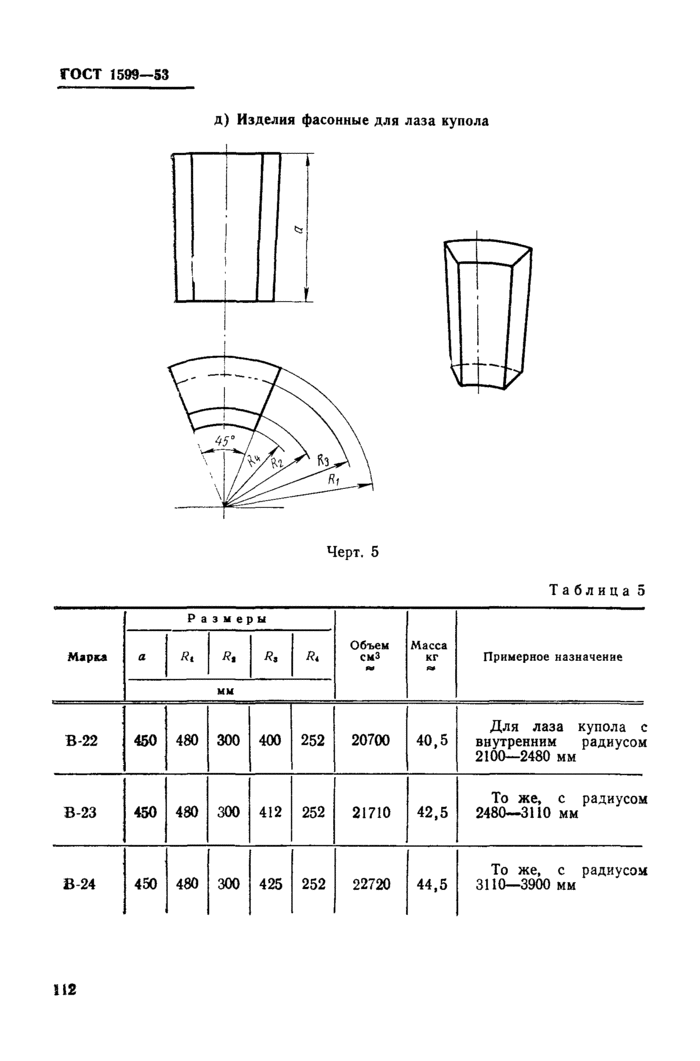

д) Изделия фасонные для лаза купола

Таблица 5

Марка	Размеры					Объем см3 м	Масса кг **	Примерное назначение
	а	Я,	Я,	я.	Я*
	мм
В-22	450	480	300	400	252	20700	40,5	Для лаза купола с внутренним радиусом 2100—2480 мм
В-23	450	480	300	412	252	21710	42,5	То же, с радиусом 2480—3110 мм
В-24	450	480	300	425	252	22720	44,5	То же, с радиусом 3110—3900 мм

ГОСТ 1599-53

3—505

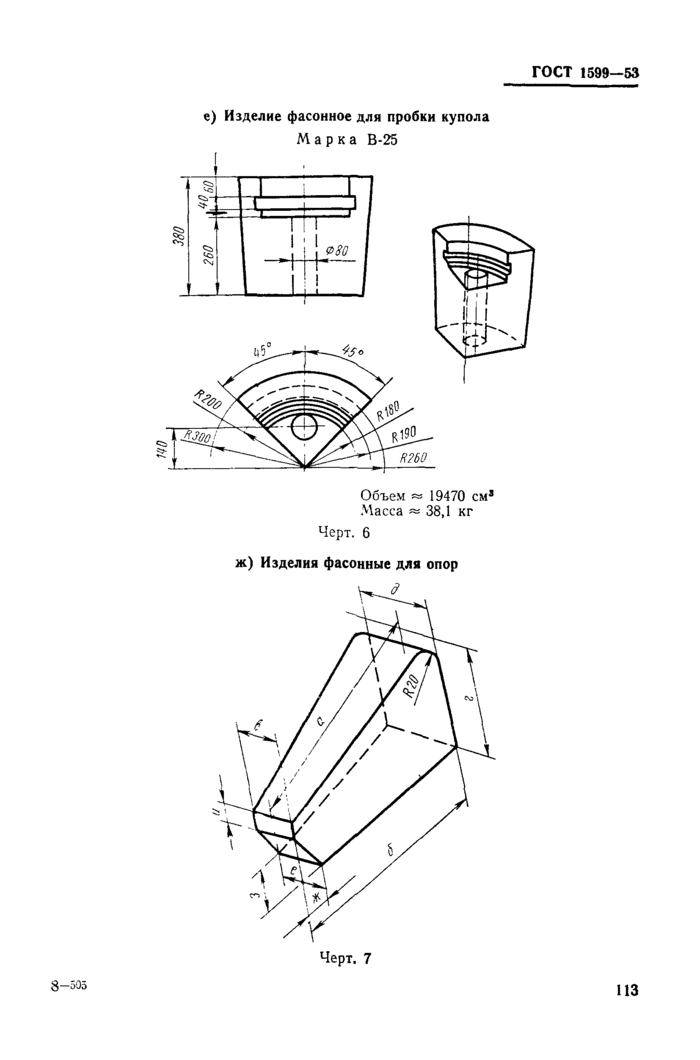

е) Изделие фасонное для пробки купола

Марка В-25

Черт. 6

ж) Изделия фасонные для опор

113

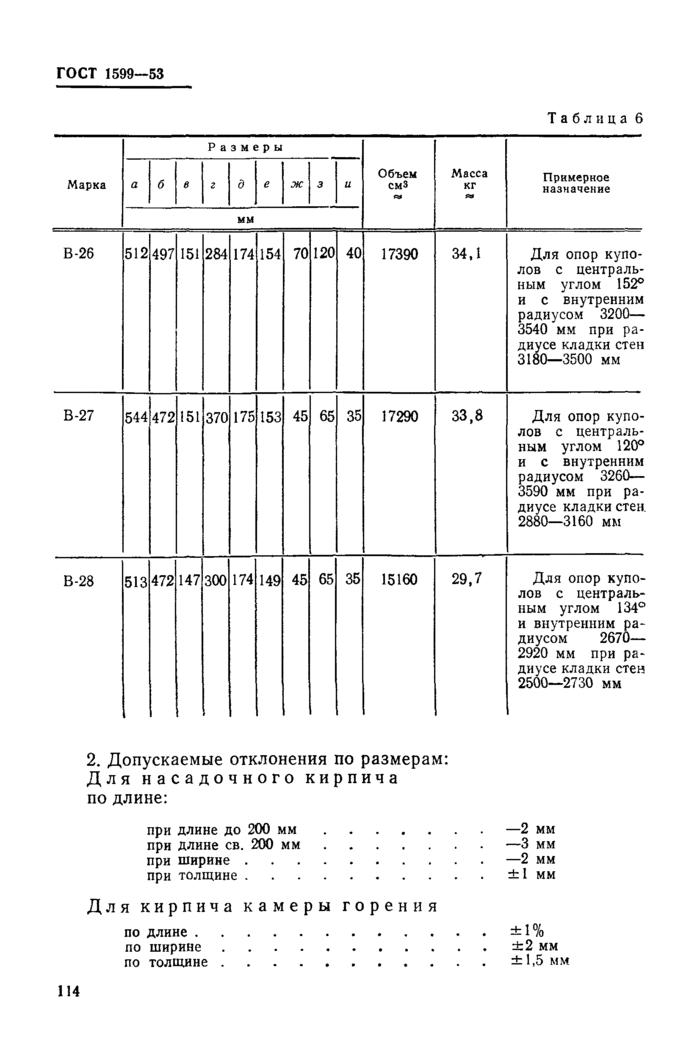

Таблица 6

Марка	Размеры									Объем см3 а*	Масса кг М	Примерное назначение
	а	б	в	г	д	е	ж	3	и
	мм
В-26	512	497	151	284	174	154	70	120	40	17390	34,1	Для опор куполов с центральным углом 152° и с внутренним радиусом 3200— 3540 мм при радиусе кладки стен 3180—3500 мм
В-27	544	472	151	370	175	153	45	65	35	17290	33,8	Для опор куполов с центральным углом 120° и с внутренним радиусом 3260— 3590 мм при радиусе кладки стен 2880—3160 мм
В-28	513	472	147	300	174	149	45	65	35	15160	29,7	Для опор куполов с центральным углом 134° и внутренним радиусом 2670— 2920 мм при радиусе кладки стен 2500—2730 мм

2. Допускаемые отклонения по размерам: Для насадочного кирпича по длине:

при длине до 200 мм…….—2 мм

при длине св. 200 мм…….—3 мм

при ширине……….—2 мм

при толщине……….±1 мм

Для кирпича камеры горения

по длине…………±1%

по ширине………..±2 мм

по толщине………..±1,5 мм

ГОСТ 1599-53

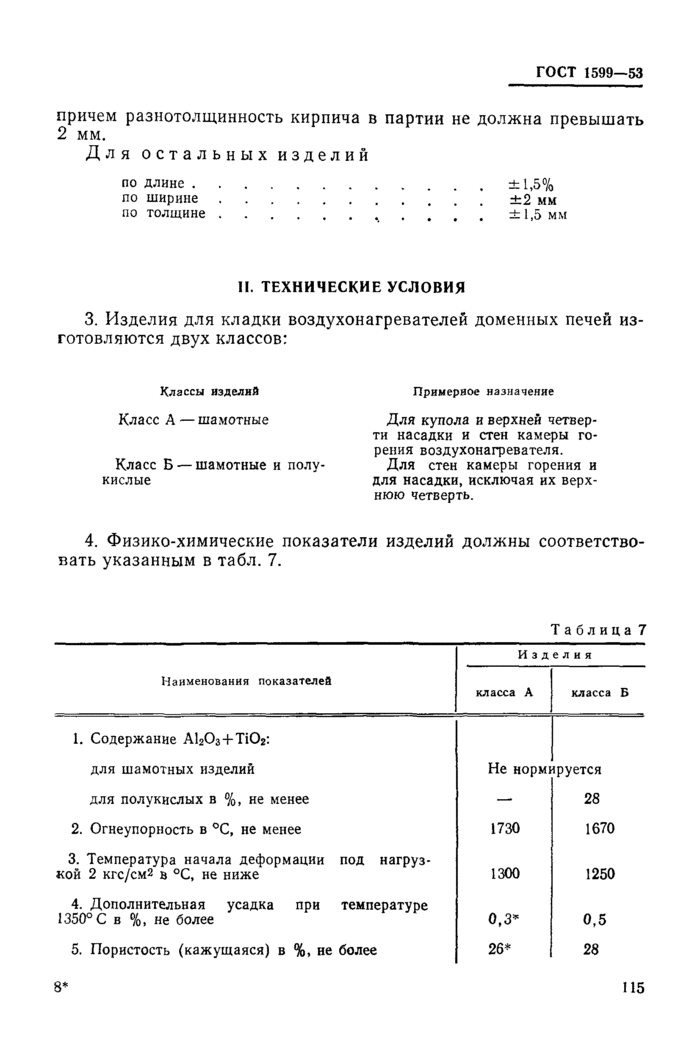

причем разнотолщинность кирпича в партии не должна превышать 2 мм.
Для остальных изделий

подлине…………±1,5%

по ширине………..±2 мм

по толщине…… . . . . ±1,5 мм

II. ТЕХНИЧЕСКИЕ УСЛОВИЯ

3. Изделия для кладки воздухонагревателей доменных печей изготовляются двух классов:

Классы изделий

Класс А — шамотные

Класс Б —шамотные и полу-кислые

Примерное назначение

Для купола и верхней четверти насадки и стен камеры горения воздухонагревателя.

Для стен камеры горения и для насадки, исключая их верхнюю четверть.

4. Физико-химические показатели изделий должны соответствовать указанным в табл. 7.

Таблица 7

	Изделия
Наименования показателей	класса А	класса Б
1. Содержание А^Оз+ТЮг: для шамотных изделий	Не норм*	*руется
для полукислых в %, не менее	—	28
2. Огнеупорность в °С, не менее	1730	1670
3. Температура начала деформации под нагрузкой 2 кгс/см² в °С, не ниже	1300	1250
4. Дополнительная усадка при температуре 1350° С в %, не более	0,3*	0,5
5. Пористость (кажущаяся) в %, не более	26*	28

115

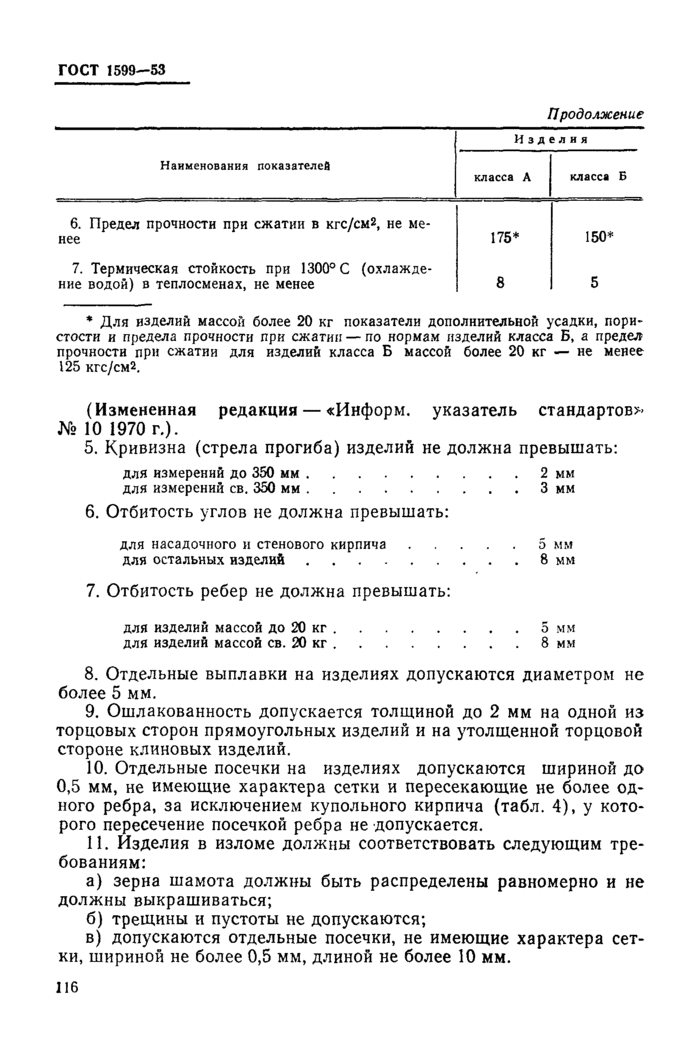

Продолжение

Изделия

Наименования показателей

класса А

класса Б

нее

Предел прочности при сжатии в кгс/см2, не ме-

175*

150*

7. Термическая стойкость при 1300° С (охлаждение водой) в теплосменах, не менее

* Для изделий массой более 20 кг показатели дополнительной усадки, пористости и предела прочности при сжатии — по нормам изделий класса Б, а предел прочности при сжатии для изделий класса Б массой более 20 кг — не менее 125 кгс/см2.

(Измененная редакция — «Информ. указатель стандартов^ Ns 10 1970 г.).

5. Кривизна (стрела прогиба) изделий не должна превышать:

для измерений до 350 мм………2 мм

для измерений св. 350 мм………3 мм

6. Отбитость углов не должна превышать:

для насадочного и стенового кирпича…..5 мм

для остальных изделий………8 мм

7. Отбитость ребер не должна превышать:

для изделий массой до 20 кг……..5 мм

для изделий массой св. 20 кг……..8 мм

8. Отдельные выплавки на изделиях допускаются диаметром не более 5 мм.

9. Ошлакованность допускается толщиной до 2 мм на одной из торцовых сторон прямоугольных изделий и на утолщенной торцовой стороне клиновых изделий.

10. Отдельные посечки на изделиях допускаются шириной до 0,5 мм, не имеющие характера сетки и пересекающие не более одного ребра, за исключением купольного кирпича (табл. 4), у которого пересечение посечкой ребра не допускается.

11. Изделия в изломе должны соответствовать следующим требованиям:

а) зерна шамота должны быть распределены равномерно и не должны выкрашиваться;

б) трещины и пустоты не допускаются;

в) допускаются отдельные посечки, не имеющие характера сетки, шириной не более 0,5 мм, длиной не более 10 мм.

ГОСТ 1599-53

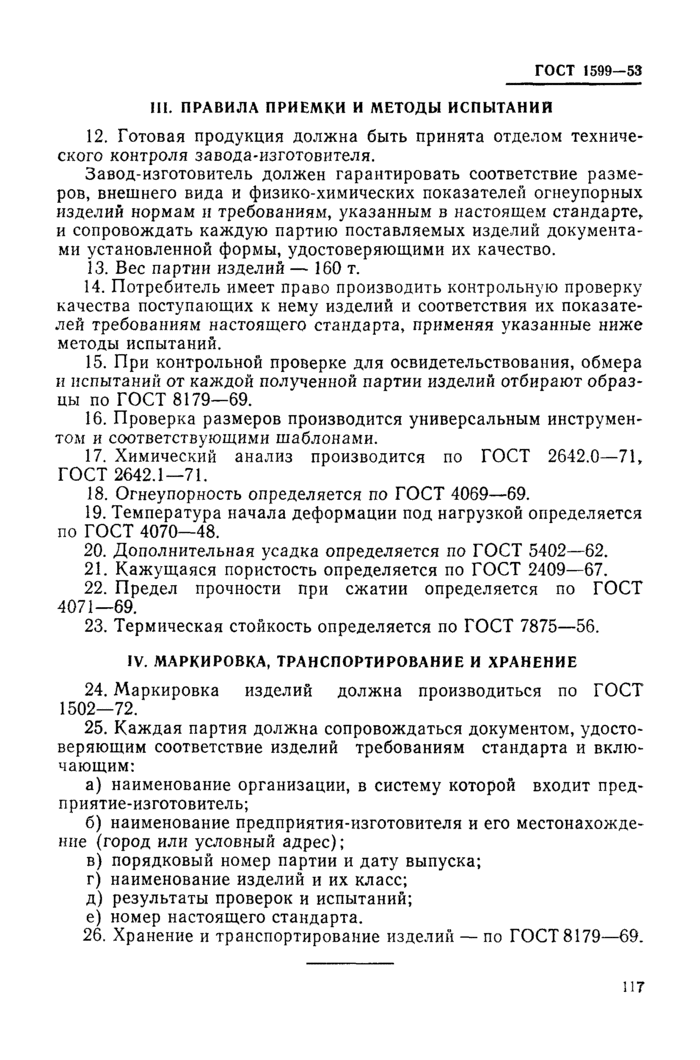

111. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ ИСПЫТАНИИ

12. Готовая продукция должна быть принята отделом технического контроля завода-изготовителя.

Завод-изготовитель должен гарантировать соответствие размеров, внешнего вида и физико-химических показателей огнеупорных изделий нормам и требованиям, указанным в настоящем стандарте, и сопровождать каждую партию поставляемых изделий документами установленной формы, удостоверяющими их качество.

13. Вес партии изделий — 160 т.

14. Потребитель имеет право производить контрольную проверку качества поступающих к нему изделий и соответствия их показателей требованиям настоящего стандарта, применяя указанные ниже методы испытаний.

15. При контрольной проверке для освидетельствования, обмера и испытаний от каждой полученной партии изделий отбирают образцы по ГОСТ 8179-69.

16. Проверка размеров производится универсальным инструментом и соответствующими шаблонами.

17. Химический анализ производится по ГОСТ 2642.0-71, ГОСТ 2642.1-71.

18. Огнеупорность определяется по ГОСТ 4069-69.

19. Температура начала деформации под нагрузкой определяется по ГОСТ 4070-48.

20. Дополнительная усадка определяется по ГОСТ 5402-62.

21. Кажущаяся пористость определяется по ГОСТ 2409-67.

22. Предел прочности при сжатии определяется по ГОСТ 4071—69.

23. Термическая стойкость определяется по ГОСТ 7875-56.

IV. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

24. Маркировка изделий должна производиться по ГОСТ 1502—72.

25. Каждая партия должна сопровождаться документом, удостоверяющим соответствие изделий требованиям стандарта и включающим:

а) наименование организации, в систему которой входит предприятие-изготовитель;

б) наименование предприятия-изготовителя и его местонахождение (город или условный адрес);

в) порядковый номер партии и дату выпуска;

г) наименование изделий и их класс;

д) результаты проверок и испытаний;

е) номер настоящего стандарта.

26. Хранение и транспортирование изделий — по ГОСТ 8179-69.

117

ГОСТ 1599-53

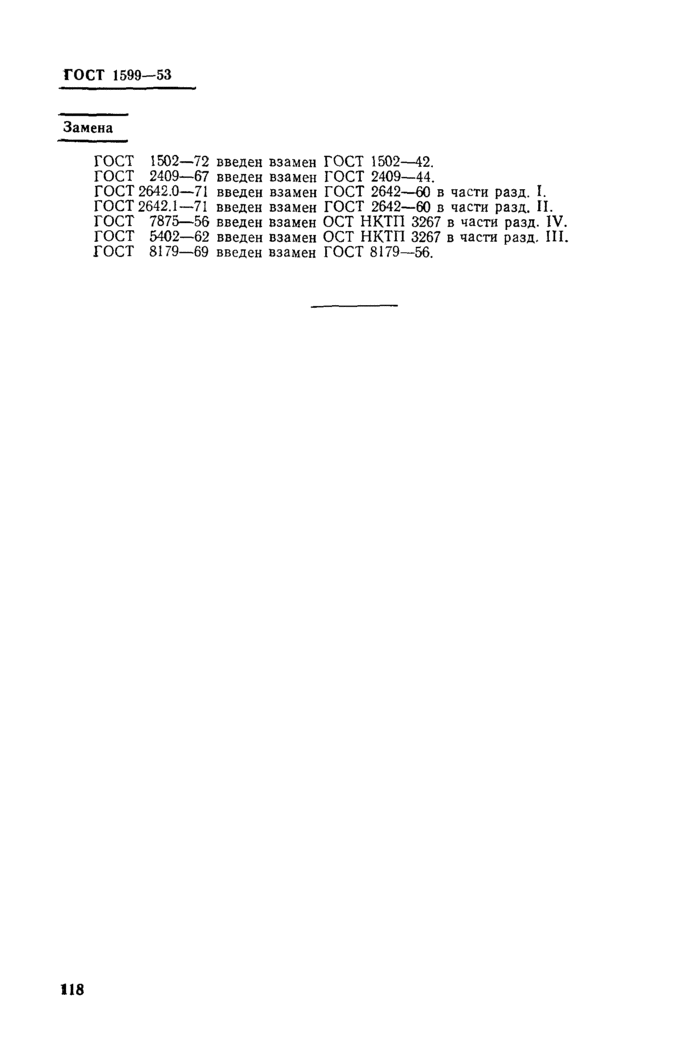

Замена

ГОСТ 1502-72 введен взамен ГОСТ 1502-42.

ГОСТ 2409-67 введен взамен ГОСТ 2409-44.

ГОСТ 2642.0-71 введен взамен ГОСТ 2642-60 в части разд. I. ГОСТ 2642.1-71 введен взамен ГОСТ 2642-60 в части разд. И. ГОСТ 7875-56 введен взамен ОСТ НКТП 3267 в части разд. IV. ГОСТ 5402-62 введен взамен ОСТ НКТП 3267 в части разд. Ш. ГОСТ 8179-69 введен взамен ГОСТ 8179-56.

118

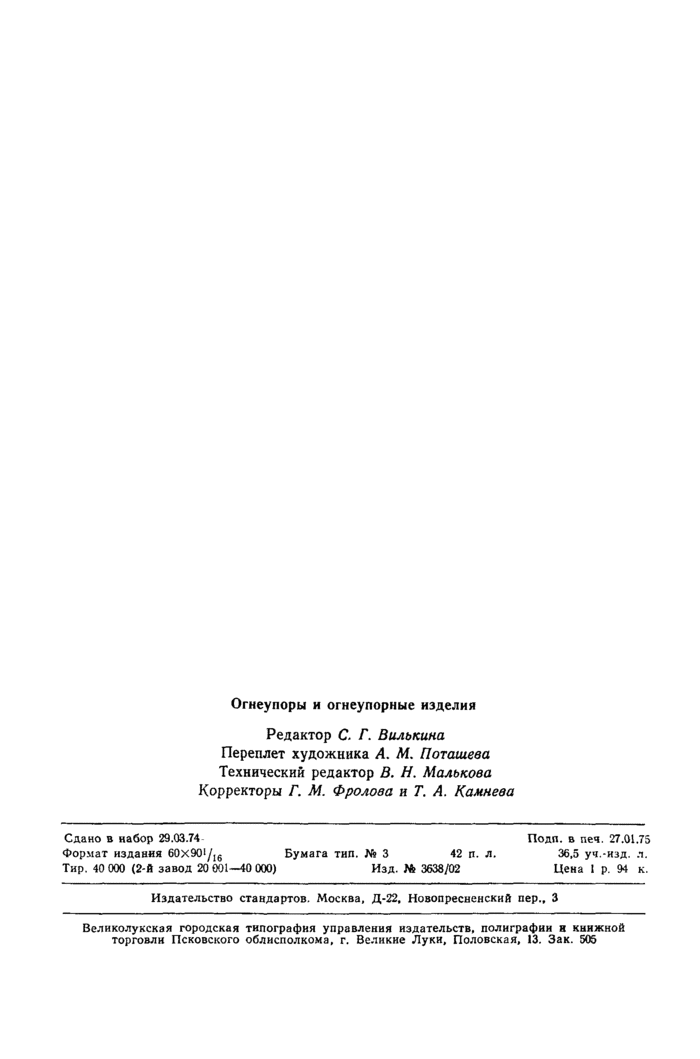

Огнеупоры и огнеупорные изделия
