Портландцементы тампонажные. Технические условия
Заменяет ГОСТ 1581-91: Технические условия ИУС 10-1998
На нашем сайте можно бесплатно скачать ГОСТ 1581-96 в удобном формате. Узнать актуальный статус ГОСТА «Портландцементы тампонажные. Технические условия» на 2016 год.
Скрыть дополнительную информацию
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10

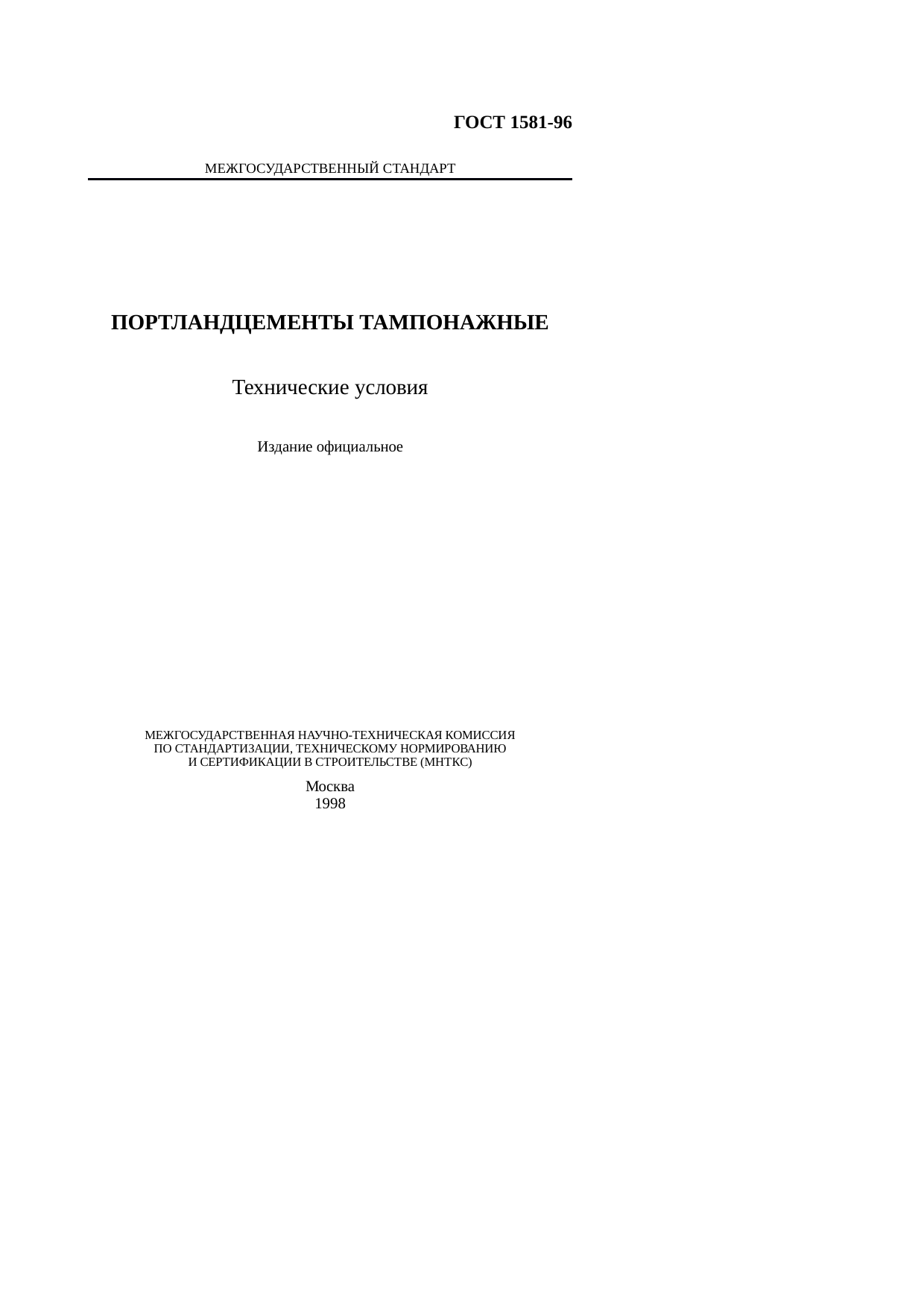

ГОСТ 1581-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОРТЛАНДЦЕМЕНТЫ ТАМПОНАЖНЫЕ
Технические условия
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)
Москва
1998

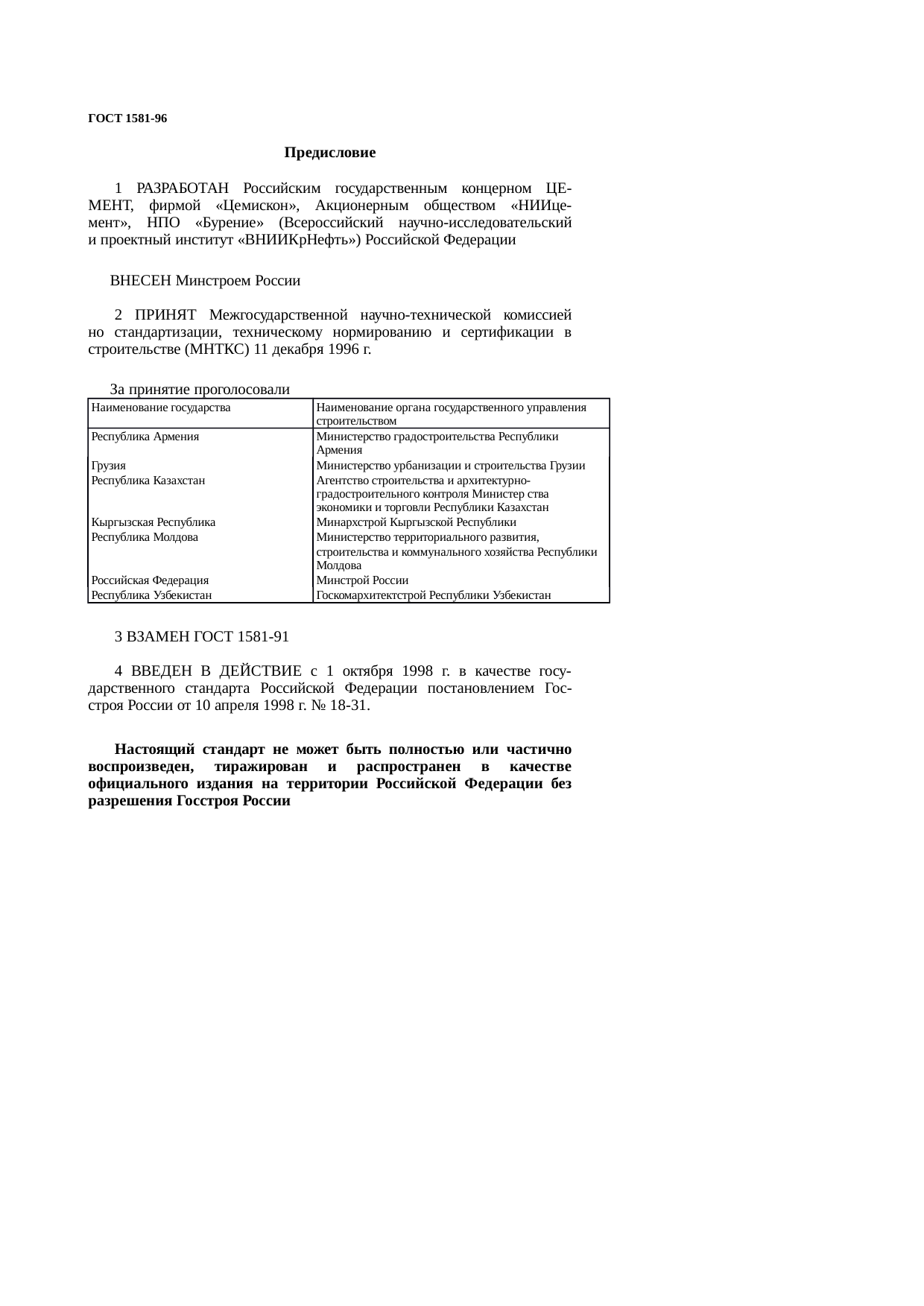

Предисловие
1 РАЗРАБОТАН Российским государственным концерном ЦЕМЕНТ, фирмой «Цемискон», Акционерным обществом «НИИцемент», НПО «Бурение» (Всероссийский научно-исследовательский и проектный институт ВНИИКрНефть») Российской Федерации
ВНЕСЕН Минстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 11 декабря 1996 г.
За принятие стандарта проголосовали:
|
Наименование государства |
Наименование органа управлением строительства |
|
Республика Армения |
Министерство градостроительства Республики Армения |
|
Грузия |
Министерство урбанизации и строительства Грузии |
|
Республика Казахстан |
Агентство строительства и архитектурно-градостроительного контроля Министерства экономики и торговли Республики Казахстан |
|
Кыргызская Республика |
Минархстрой Кыргызской Республики |
|
Республика Молдова |
Министерство территориального развития, строительства и коммунального хозяйства Республики Молдова |
|
Российская Федерация |
Минстрой России |
|
Республика Узбекистан |
Госкомархитектстрой Республики Узбекистан |
3 ВЗАМЕН ГОСТ 1581-91
4 ВВЕДЕН В ДЕЙСТВИЕ с 1 октября 1998 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России 10 апреля 1998 г. № 18-31.

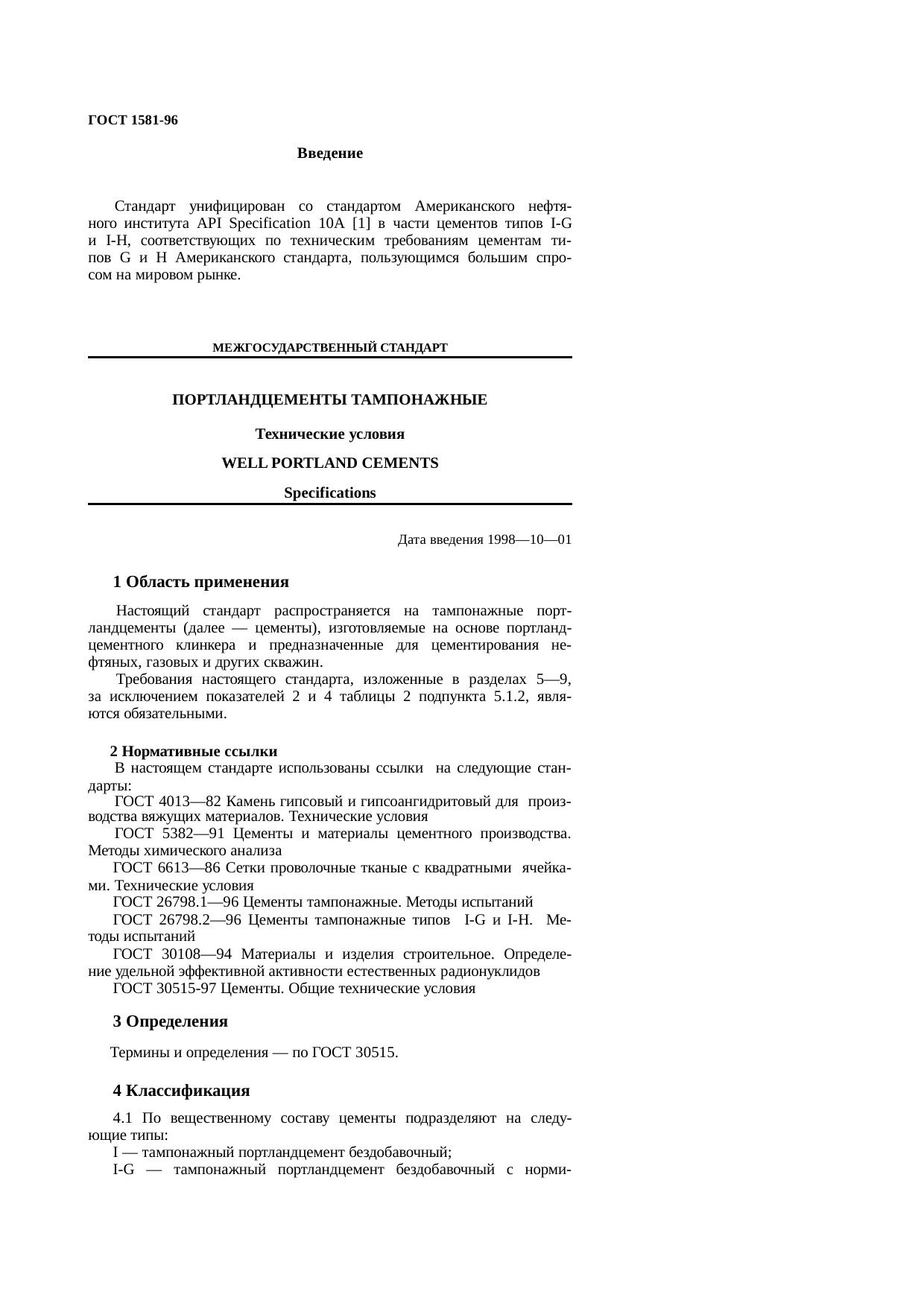

Введение
Стандарт унифицирован со стандартом Американского нефтяного института API Specification 10А [1] в части цементов типов I-G и I-Н, соответствующих по техническим требованиям цементам типов G и Н Американского стандарта, пользующимся большим спросом на мировом рынке.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОРТЛАНДЦЕМЕНТЫ ТАМПОНАЖНЫЕ
Технические условия
WELL PORTLAND CEMENTS
Specifications
Дата введения 1998-10-01
1 Область применения
Настоящий стандарт распространяется на тампонажные портландцементы (далее — цементы), изготовляемые на основе портландцементного клинкера и предназначенные для цементирования нефтяных, газовых и других скважин.
Требования настоящего стандарта, изложенные в разделах 5-9, за исключением показателей 2 и 4 таблицы 2 подпункта 5.1.2, являются обязательными.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 4013-82 Камень гипсовый и гипсоангидритовый для производства вяжущих материалов. Технические условия
ГОСТ 5382-91 Цементы и материалы цементного производства. Методы химического анализа
ГОСТ 6613-86 Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 26798.1-96 Цементы тампонажные. Методы испытаний
ГОСТ 26798.2-96 Цементы тампонажные типов I-G и I-H. Методы испытаний
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 30515-97 Цементы. Общие технические условия
3 Определения
Термины и определения — по ГОСТ 30515.
4 Классификация
4.1 По вещественному составу цементы подразделяют на следующие типы:
I — тампонажный портландцемент бездобавочный;
I-G — тампонажный портландцемент бездобавочный с нормированными требованиями при водоцементном отношении, равном 0,44 [1];
I-H — тампонажный портландцемент бездобавочный с нормированными требованиями при водоцементном отношении, равном 0,38 [1];
II — тампонажный портландцемент с минеральными добавками;
III — тампонажный портландцемент со специальными добавками, регулирующими плотность цементного теста.
4.2 По плотности цементного теста цемент типа III подразделяют на:
— облегченный (Об);
— утяжеленный (Ут).
4.3 По температуре применения цементы типов I, II и III подразделяют на цементы, предназначенные для:
— низких и нормальных температур (15-50)°С;
— умеренных температур (51-100)°С;
— повышенных температур (101-150)°С.
4.4 По сульфатостойкости цементы подразделяют на:
а) типы I, II, III
— обычный (требования по сульфатостойкости не предъявляют);
— сульфатостойкий (СС);
б) типы I-G и I-H
— высокой сульфатостойкости (СС-1);
— умеренной сульфатостойкости (СС-2).
4.5 Условное обозначение цемента должно состоять из:
— буквенных обозначений цемента: ПЦТ — портландцемент тампонажный;
— обозначения типа цемента — по 4.1;
— обозначения сульфатостойкости цемента — по 4.4;
— обозначения средней плотности для цемента типа III — по 5.1.2 (таблица 3);.
— обозначения максимальной температуры применения цемента — по 4.3;
— обозначения гидрофобизации или пластификации цемента — ГФ или ПЛ;
— обозначения настоящего стандарта.
Примеры условных обозначений
1 Портландцемент тампонажный с минеральными добавками сульфатостойкий для низких или нормальных температур
ПЦТ II-СС-50 ГОСТ 1581-96
2 Портландцемент тампонажный бездобавочный с нормированными требованиями при водоцементном отношении, равном 0,44, умеренной сульфатостойкости
ПЦТ I-G-CC-2 ГОСТ 1581-96
3 Портландцемент тампонажный со специальными добавками облегченный плотностью 1,53 г/см3, для умеренных температур гидрофобизированный
ПЦТ III-Об 5-100-ГФ ГОСТ 1581-96
5 Технические требования
Цементы должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному изготовителем.
5.1 Характеристики
5.1.1 Вещественный состав цементов всех типов должен соответствовать значениям, указанным в таблице 1.

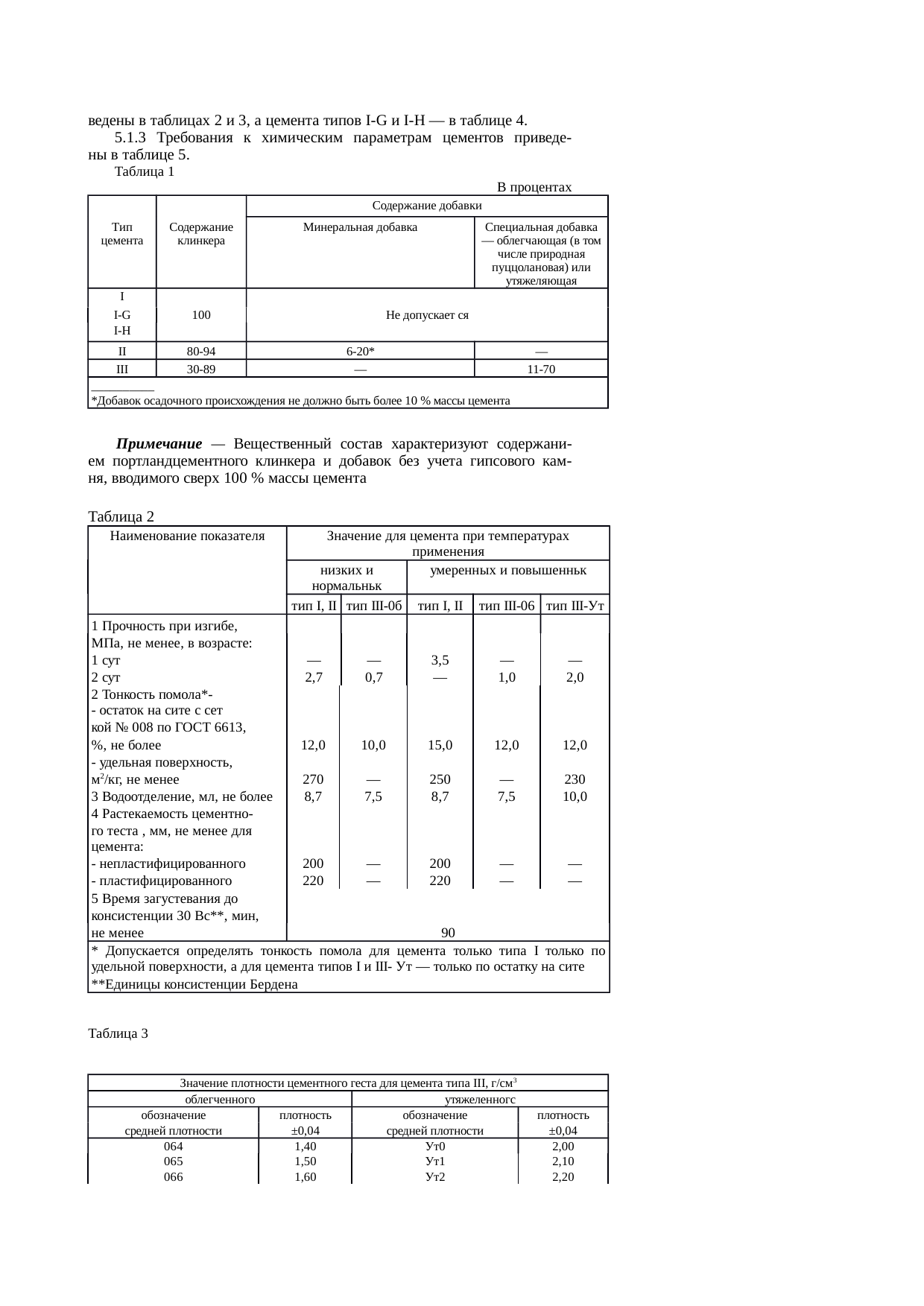

5.1.2 Требования к физико-механическим показателям, характеризующим тампонажно-технические свойства цемента типов I-III, приведены в таблицах 2 и 3, а цемента типов I-G и I-H — в таблице 4.
5.1.3 Требования к химическим параметрам цементов приведены в таблице 5.
Таблица 1 В процентах
|
Тип цемента |
Содержание клинкера |
Содержание добавки |
|
|
Минеральная добавка |
Специальная добавка — облегчающая (в том числе природная пуццолановая) или утяжеляющая |
||
|
I |
|||
|
I-G |
100 |
Не допускается |
|
|
I-H |
|||
|
II |
80-94 |
6-20* |
— |
|
III |
30-89 |
— |
11-70 |
|
* Добавок осадочного происхождения не должно быть более 10% массы цемента |
|||
Примечание — Вещественный состав характеризуют содержанием портландцементного клинкера и добавок без учета гипсового камня, вводимого сверх 100% массы цемента
Таблица 2
|
Наименование показателя |
Значение для цемента при температурах применения |
||||
|
низких и нормальных |
умеренных и повышенных |
||||
|
тип I, II |
тип III-Об |
тип I, II |
тип III-Об |
тип III-Ут |
|
|
1 Прочность при изгибе, МПа, не менее, в возрасте: |
|||||
|
1 сут. |
— |
— |
3,5 |
— |
— |
|
2 сут. |
2,7 |
0,7 |
— |
1,0 |
2,0 |
|
2 Тонкость помола*: |
|||||
|
— остаток на сите с сеткой № 008 по ГОСТ 6613, %, не более |
12,0 |
10,0 |
15,0 |
12,0 |
12,0 |
|
— удельная поверхность, м2/кг, не менее |
270 |
— |
250 |
— |
230 |
|
3 Водоотделение, мл, не более |
8,7 |
7,5 |
8,7 |
7,5 |
10,0 |
|
4 Растекаемость цементного теста, мм, не менее для цемента: |
|||||
|
непластифицированного |
200 |
— |
200 |
— |
— |
|
пластифицированного |
220 |
— |
220 |
— |
— |
|
5 Время загустевания до консистенции 30 Bс**, мин, не менее |
90 |
||||
|
* Допускается определять тонкость помола для цемента типа I только по удельной поверхности, а для цемента II и III-Ут — только по остатку на сите ** Единицы консистенции Бердена |
|||||
Таблица 3
|
Значение плотности цементного теста для цемента типа III, г/см3 |
|||
|
облегченного |
утяжеленного |
||
|
обозначение средней плотности |
плотность ±0,04 |
обозначение средней плотности |
плотность ±0,04 |
|
Об 4 |
1,40 |
Ут 0 |
2,00 |
|
Об 5 |
1,50 |
Ут 1 |
2,10 |
|
Об 6 |
1,60 |
Ут 2 |
2,20 |
|
Ут 3 |
2,30 |
||

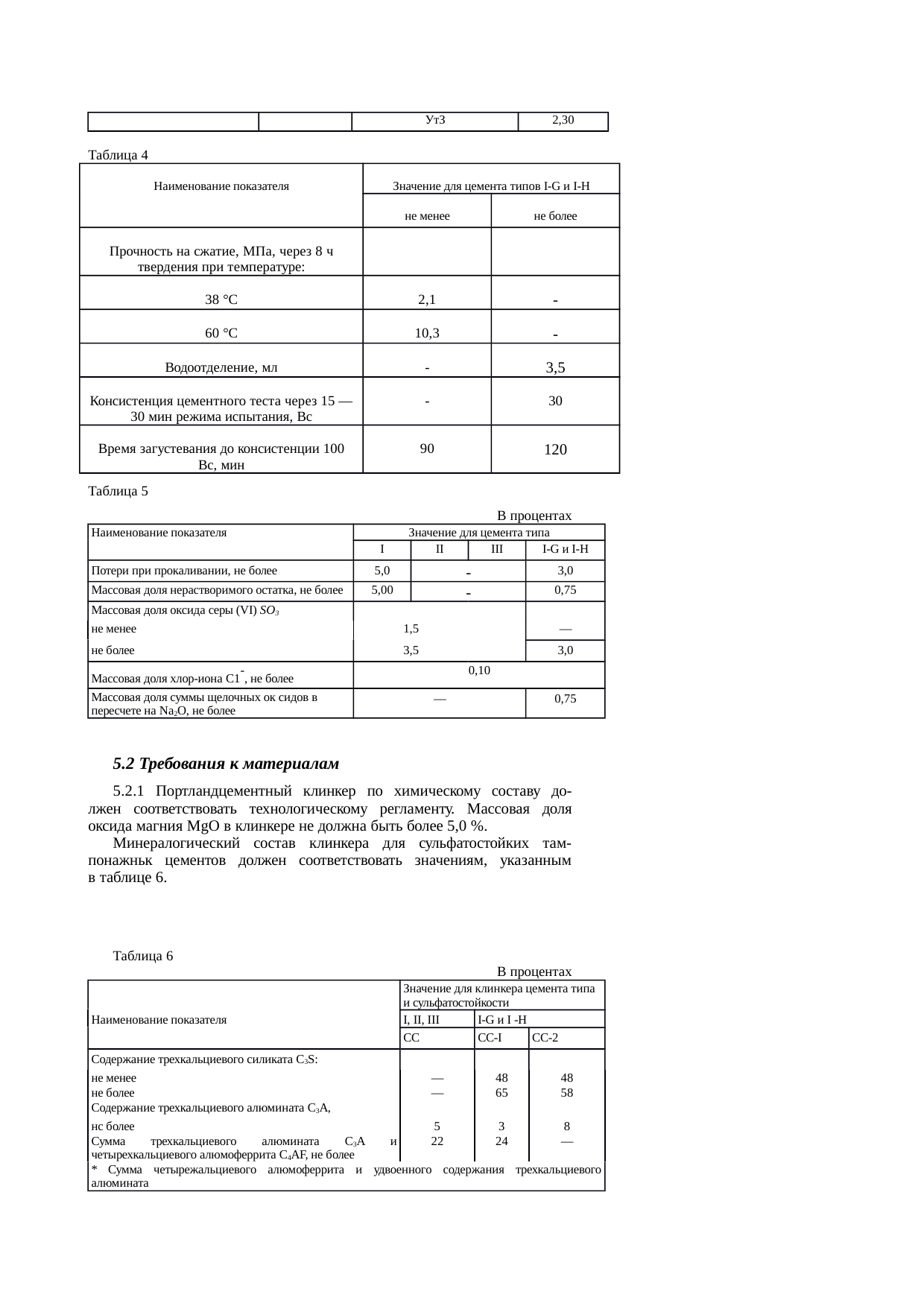

Таблица 4
|
Наименование показателя |
Значение для цемента типов I-G и I-Н |
|
|
не менее |
не более |
|
|
Прочность на сжатие, МПа, через 8 ч твердения при температуре: |
||
|
38 °С |
2,1 |
— |
|
60 °С |
10,3 |
3,5 |
|
Водоотделение, мл |
— |
|
|
Консистенция цементного теста через 15-30 мин режима испытания, Вс |
— |
30 |
|
Время загустевания до консистенции 100 Вс, мин |
90 |
120 |
Таблица 5 В процентах
|
Наименование показателя |
Значение для цемента типа |
|||
|
I |
II |
III |
I-G и I-H |
|
|
Потери при прокаливании, не более |
5,0 |
— |
3,0 |
|
|
Массовая доля нерастворимого остатка, не более |
5,00 |
— |
0,75 |
|
|
Массовая доля оксида серы (VI) SO3: |
||||
|
не менее |
1,5 |
— |
||
|
не более |
3,5 |
3,0 |
||
|
Массовая доля хлор-иона С1—, не более |
0,10 |
|||
|
Массовая доля суммы щелочных оксидов в пересчете на Na2O, не более |
— |
0,75 |
||
5.2 Требования к материалам
5.2.1 Портландцементный клинкер по химическому составу должен соответствовать технологическому регламенту. Массовая доля оксида магния MgО в клинкере не должна быть более 5,0%.
Минералогический состав клинкера для сульфатостойких тампонажных цементов должен соответствовать значениям, указанным в таблице 6.
Таблица 6 В процентах
|
Наименование показателя |
Значение для клинкера цемента типа и сульфатостойкости |
||
|
I, II, III |
I-G и I-H |
||
|
СС |
СС-1 |
СС-2 |
|
|
Содержание трехкальциевого силиката C3S: |
|||
|
не менее |
— |
48 |
48 |
|
не более |
— |
65 |
58 |
|
Содержание трехкальциевого алюмината C3А, не более |
5 |
3 |
8 |
|
Сумма трехкальциевого алюмината С3А и четырехкальциевого алюмоферрита С4АF, не более |
22 |
24* |
— |
|
* Сумма четырехкальциевого алюмоферрита и удвоенного содержания трехкальциевого алюмината |
|||
5.2.2 Гипсовый камень — по ГОСТ 4013. Допускается применение других материалов, содержащих сульфат кальция, по соответствующим нормативным документам.
5.2.3 Минеральные добавки — по соответствующим нормативным документам.
5.2.4 Специальные добавки (облегчающие и утяжеляющие), регулирующие плотность цементного теста, — по соответствующим нормативным документам. Облегчающие и утяжеляющие добавки должны обеспечивать получение цемента плотностью, указанной в таблице 3, и не должны вызывать деструкцию и коррозию цементного камня.
5.2.5 Технологические добавки, регулирующие основные тампонажно-технические свойства цемента, и технологические добавки, применяемые для интенсификации помола, — по соответствующим нормативным документам.
Содержание добавок, вводимых в цемент при помоле, не должно быть больше значений, указанных в таблице 7.
Таблица 6 В процентах массы цемента
|
Тип цемента |
Значение для добавок (в пересчете на сухое вещество добавки) |
|||||
|
ускорителей твердения |
замедлителей загустевания |
пластифицирующих Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
| ||||
