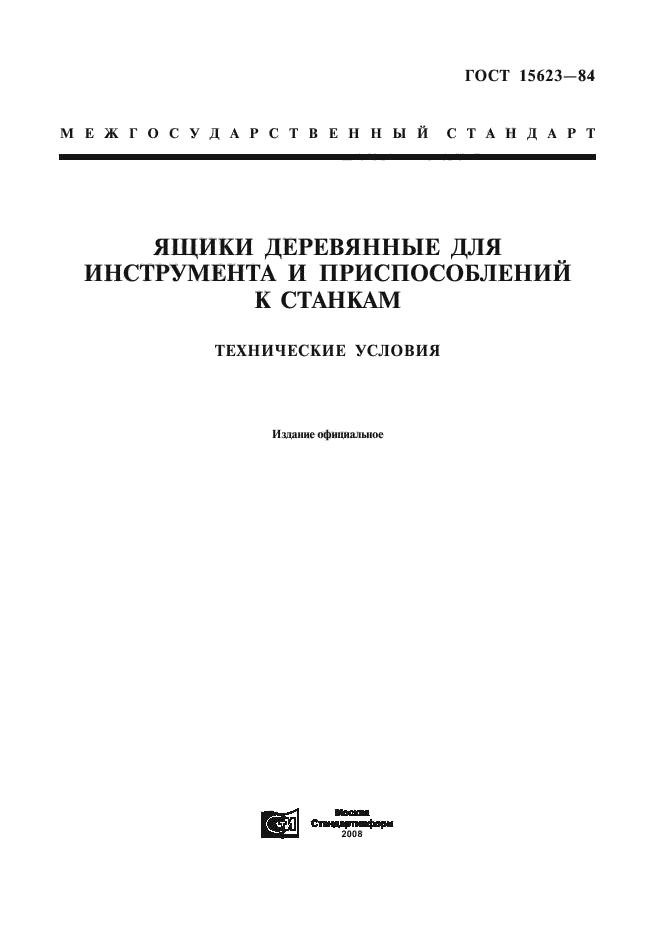

ГОСТ 15623-84

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЯЩИКИ ДЕРЕВЯННЫЕ ДЛЯ ИНСТРУМЕНТА И ПРИСПОСОБЛЕНИЙ К СТАНКАМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное

КЕШ Спнмртвфор*

■Be—1 2008

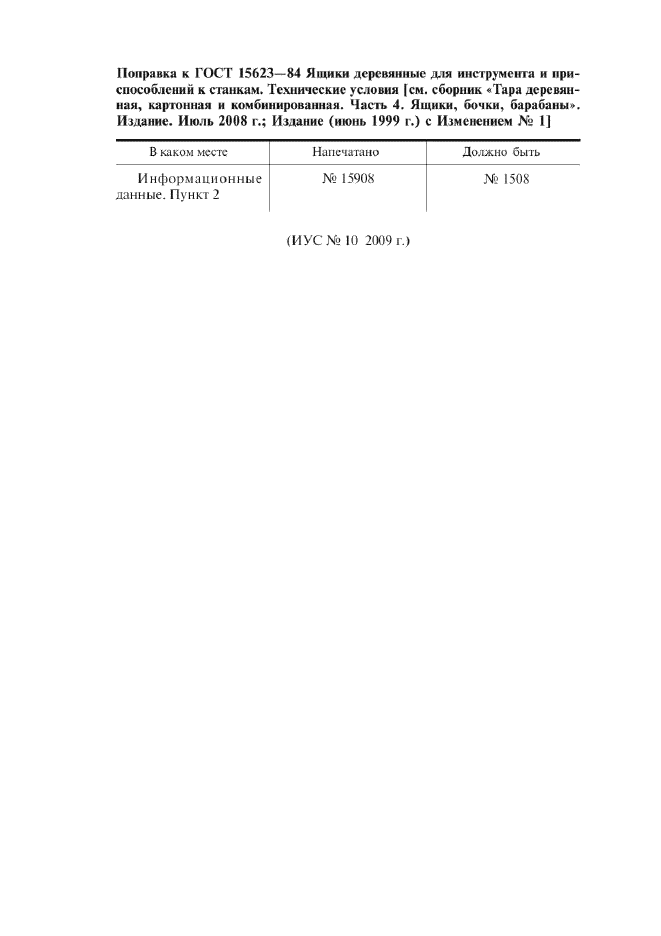

Поправка к ГОСТ 15623-84 Ящики деревянные для инструмента и приспособлений к станкам. Технические условия |см. сборник «Тара деревянная, картежная и комбинированная. Часгъ 4. Ящики, бочки, барабаны-». Издание. Июль 2008 г.; Издание (июнь 1999 г.) с Изменением N> 1J

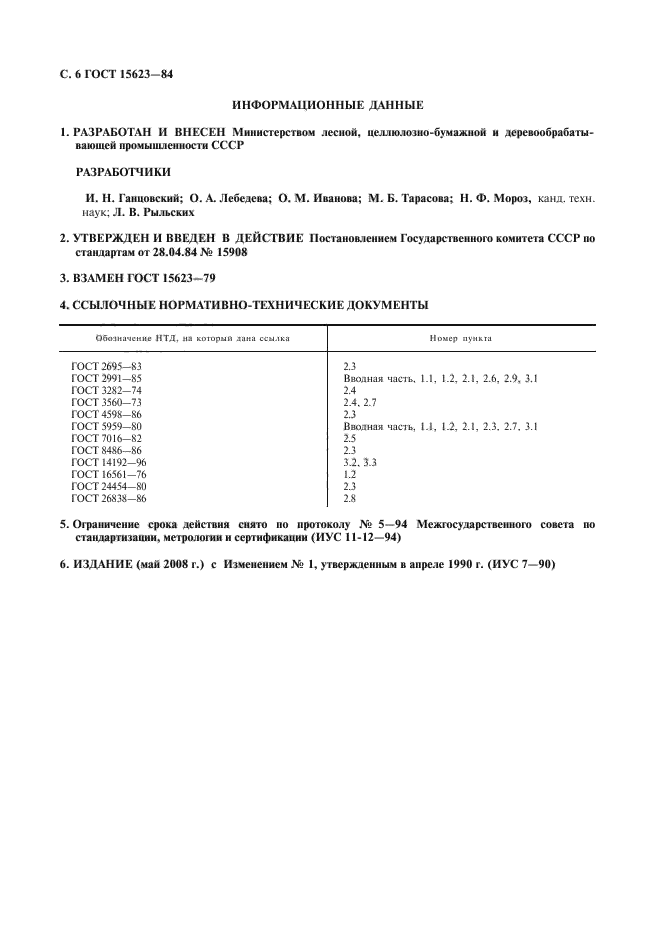

В каком месте	Напечатано	Должно быть
Информационные	№ 15908	№ 1508
данные. Пункт 2

(ИУС № 10 2009 г.)

УДК 621.798.12:674.61:006.354

МЕЖГОСУДАРСТВЕННЫЙ

Группа Д71 С Т А Н Д А I* Т

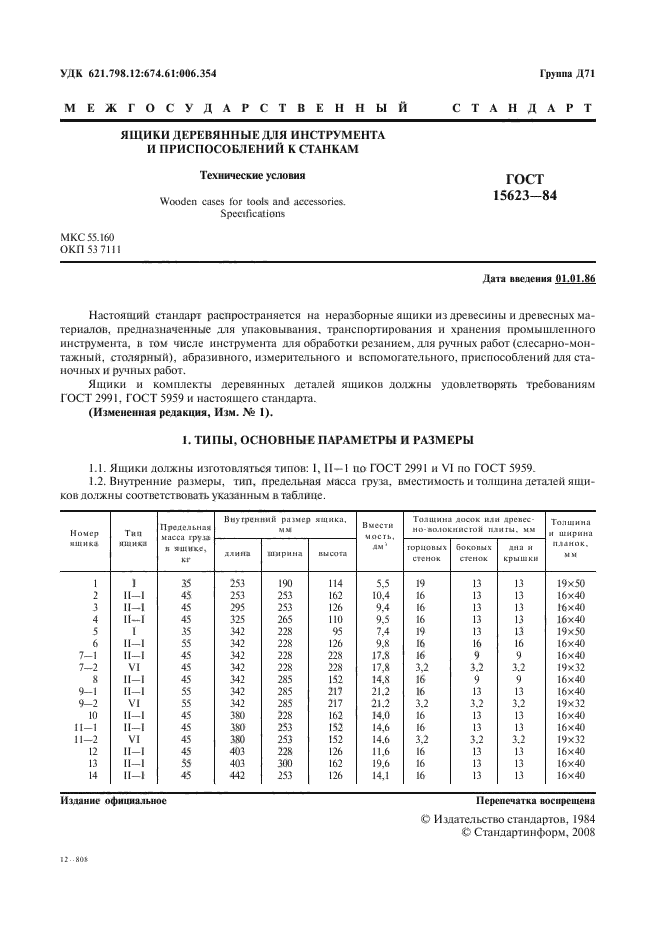

ЯЩИКИ ДЕРЕВЯННЫЕ ДЛЯ ИНСТРУМЕНТА И ПРИСПОСОБЛЕНИЙ К СТАНКАМ

Технические условия

ГОСТ

15623-84

Wooden cases for tools and accessories. Specifications

M КС 55.160 ОКП 53 7111

Дача введения 01.01.86

Настоящий стандарт распространяется на неразборные ящики из древесины и древесных материалов, предназначенные для упаковывания, транспортирования и хранения промышленного инструмента, в том числе инструмента для обработки резанием, для ручных работ (слесарно-мон-тажный, столярный), абразивного, измерительного и вспомогательного, приспособлений для станочных и ручных работ.

Ящики и комплекты деревянных деталей ящиков должны удовлетворять требованиям ГОСТ 2991. ГОСТ 5959 и настоящего стандарта.

(Измененная редакция, Изм. .Ye 1).

I. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Яшики должны нзготоазяться типов: 1, II—1 по ГОСТ 2991 и VI по ГОСТ 5959.

1.2. Внутренние размеры, тип. предельная масса груза, вместимость и толщина деталей ящиков должны соответствовать указанным в таблице.

Номер пшнка	Тип ишика	Предельная масса rpyja в яшике, кг	Внутренний размер ящика, мм			Вмести «оси,. лм‘‘	Толщина ласок или древес-ио-ваюкиисюй шиш. мм			Тол ши иа и ширина планок, мм
Номер пшнка	Тип ишика	Предельная масса rpyja в яшике, кг	длина	ширина	высота	Вмести «оси,. лм‘‘	юриоиы.ч стенок	Гюкопых стенок	лип и крышки	Тол ши иа и ширина планок, мм
1	1	35	253	190	114	5,5	19	13	13	19×50
2	П—I	45	253	253	162	10,4	16	13	13	16×40
3	и—1	45	295	253	126	9.4	16	13	13	16×40
4	и—1	45	325	265	МО	9,5	16	13	13	16×40
5	I	35	342	228	95	7,4	19	13	13	19×50
6	и—1	55	342	228	126	9,8	16	16	16	16×40
7-1	и—1	45	342	228	228	17.8	16	9	9	16×40
7-2	VI	45	342	228	228	17,8	3,2	3.2	3.2	19×32
8	И—1	45	342	285	152	14,8	16	9	9	16×40
9-1	И—1	55	342	285	217	21.2	16	13	13	16×40
9-2	VI	55	342	285	217	21.2	3.2	3.2	3.2	19×32
10	II—1	45	380	228	162	14.0	16	13	13	16×40
11-1	II—1	45	380	253	152	14.6	16	13	13	16×40
11-2	VI	45	380	253	152	14.6	3,2	3.2	3.2	19×32
12	II—1	45	403	228	126	11.6	16	13	13	16×40
13	II—1	55	403	300	162	19,6	16	13	13	16×40
14	II—1	45	442	253	126	14,1	16	13	13	16×40

Издание официальное Перепечатка воспрещена

12 но»

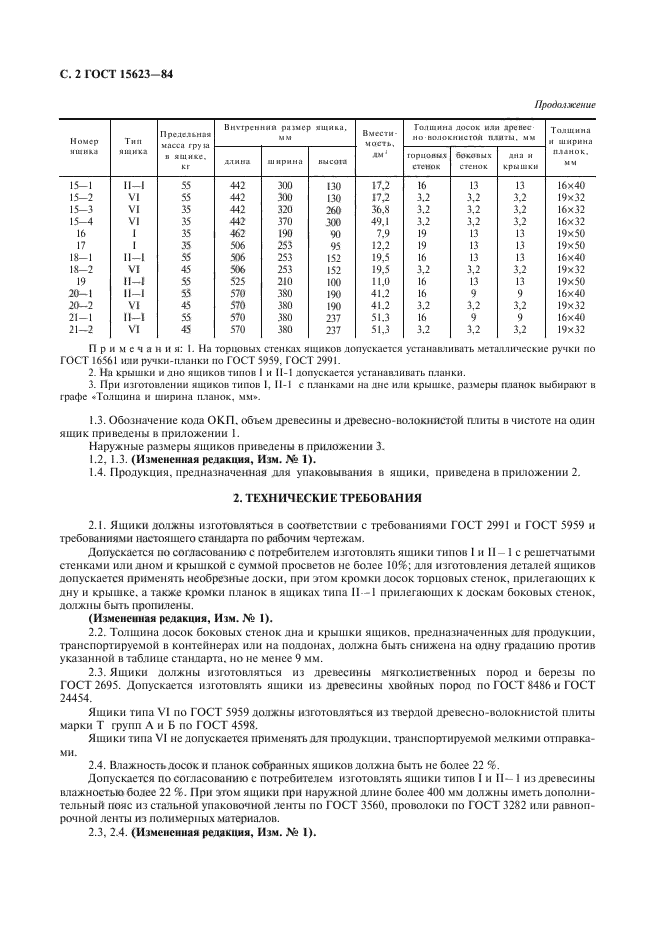

С. 2 ГОСТ 15623-84

Продолжение

Номер II ши ка	Ти п пшика	Предельная масса гру»а п яшнкс. кг	Вих’грсмиий рашер ящика, мм			Вмести-VI ость.	Голшииа досок или дрснес ио-валркиисгай ПЛИТЫ. ММ			Толш и и a н ширима планок, мм
Номер II ши ка	Ти п пшика	Предельная масса гру»а п яшнкс. кг	длина	ширима	ныс<иа	дм’	трноим.х стенок	бокопых стенок	дни И крышки	Толш и и a н ширима планок, мм
15-1	II —1	55	442	3U0	130	17,2	16	13	13	16х4()
15-2	VI	55	442	300	130	17,2	3.2	3,2	3.2	19×32
15-3	VI	35	442	320	260	36.8	3.2	3,2	3,2	16×32
15-4	VI	35	442	370	300	49.1	3.2	3,2	3,2	16×32
16	I	35	462	190	90	7.9	19	13	13	19×50
17	1	35	506	253	95	12.2	19	13	13	19×50
18-1	II—1	55	506	253	152	19,5	16	13	13	16×40
18-2	VI	45	506	253	152	19,5	3.2	3,2	3,2	19×32
19	II—1	55	525	210	100	11,0	16	13	13	19×50
20-1	II—1	55	570	380	190	41.2	16	9	9	16×40
20-2	V!	45	570	380	190	41.2	3.2	3,2	3,2	19×32
21-1	II—1	55	570	380	237	51.3	16	9	9	16×40
21-2	VI	45	570	380	237	51,3	3.2	3,2	3,2	19×32

Примечания: 1. На горновых стенках яшиков допускается устанавливать металлические ручки по ГОСТ 16561 или ручки-планки по ГОСТ 5959, ГОСТ 2991.

2. На крышки и дно ящиков типов I и 11-1 допускается устанавливать планки.

3. При изготовлении ящиков типов 1. 11-1 с планками на дне или крышке, размеры планок выбирают в графе «Толщина и ширина планок, мм*.

1.3. Обозначение кода ОКИ. объем дрепесины и древесно-волокнистой плиты в чистоте на один яшик приведены в приложении I.

Наружные размеры ящиков приведены в приложении 3.

1.2, 1.3. (Измененная редакция, Изм. № 1).

1.4. Продукция, предназначенная для упаковывания в яшики, приведена в приложении 2.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАЛ ИЯ

2.1. Ящики должны изготовляться в соответствии с требованиями ГОСТ 2991 и ГОСТ 5959 и требованиями настоящего стандарта по рабочим чертежам.

Допускается по согласованию с потребителем изготовлять яшики типов 1 и II — 1 с решетчатыми стенками или дном и крышкой с суммой просветов не более 10%; для изготовления деталей ящиков допускается применять необрезные доски, при этом кромки досок ториовых стенок, прилегающих к дну и крышке, а также кромки планок в ящиках типа И—1 прилегающих к доскам боковых стенок, должны быть пропилены.

(Измененная редакция, Изм. № I).

2.2. Толшина досок боковых стенок дна и крышки ящиков, предназначенных для продукции, транспортируемой в контейнерах или на поддонах, должна быть снижена на одну градацию против указанной в таблице стандарта, но не менее 9 мм.

2.3. Ящики должны изготовляться из древесины мягколнсгвенных пород и березы по ГОСТ 2695. Допускается изготовлять яшики из древесины хвойных пород по ГОСТ 8486 и ГОСТ 24454.

Ящики типа VI по ГОСТ 5959 должны изготовляться из твердой древесно-волокнистой плиты марки Т групп Л и Б по ГОСТ 4598.

Яшики типа VI не допускается применять для продукции, транспортируемой мелкими отправками.

2.4. Влажность досок и планок собранных яшиков должна быть не более 22 %.

Допускается по согласованию с потребителем изготовлять ящики типов I и И- 1 из древесины

влажностью более 22 %. При этом ящики при наружной длине более 400 мм должны иметь дополнительный пояс из ст&чьной упаковочной ленты по ГОСТ 3560. проволоки по ГОСТ 3282 или равнопрочной ленты из полимерных материалов.

2.3, 2.4. (Измененная редакция, Изм. № 1).

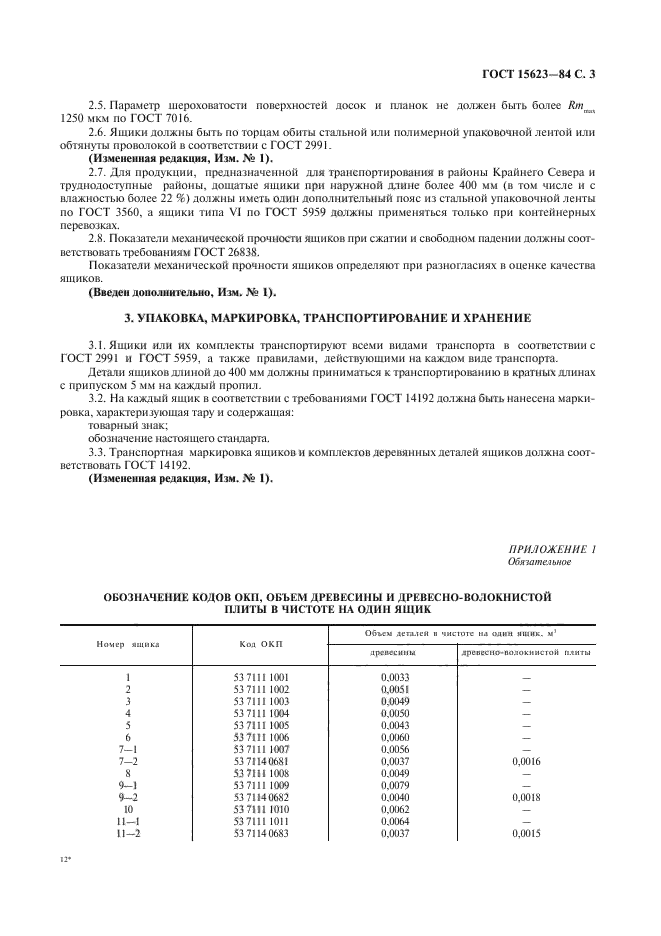

ГОСТ 15623-84 С. 3

2.5. Параметр шероховатости поверхностей досок к планок не должен быть 6aiee Rm 1250 мкм по ГОСТ 7016.

2.6. Яшнки должны быть по торцам обиты стальной или полимерной упаковочной лентой или обтянуты проволокой в соответствии с ГОСТ 2991.

(Измененная редакция, И «м. .Y° 1).

2.7. Для продукции, предназначенной для транспортирования в районы Крайнего Севера и труднодоступные районы, дощатые яшнки при наружной длине более 400 мм (в том числе и с влажностью более 22 %) должны иметь один дополнительный пояс из стальной упаковочной ленты по ГОСТ 3560, а ящики типа VI по ГОСТ 5959 должны применяться только при контейнерных перевозках.

2.8. Показатели механической прочности ящиков при сжатии и свободном падении должны соответствовать требованиям ГОСТ 26838.

Показатели механической прочности яшиков определяют при разногласиях в оценке качества ящиков.

(Введен дополнительно, Изм. № I).

3. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1. Ящики или их комплекты транспортируют всеми видами транспорта в соответствии с ГОСТ 2991 и ГОСГ 5959, а также правилами, действующими на каждом виде транспорта.

Детали ящиков длиной до 400 мм должны приниматься к транспортированию в кратных длинах с припуском 5 мм на каждый пропил.

3.2. На каждый ящик в соответствии с требованиями ГОСТ 14192 должна быть нанесена маркировка, характеризующая тару и содержащая:

товарный знак:

обозначение настоящего стандарта.

3.3. Транспортная маркировка ящиков и комплектов деревянных деталей ящиков должна соответствовать ГОСТ 14192.

(Измененная редакция, Изм. Иг 1).

ПРИЛОЖЕНИЕ I Обязательное

ОБОЗНАЧЕНИЕ КОДОВ ОКИ, ОВЬЕМ ДРЕВЕСИ11В1 И ДРЕВЕСНО-ВОЛОКНИСТОЙ ПЛИТЫ В ЧИСТОТЕ НА ОДИН ЯЩИК

Номер яшикд	Коя ОКП	Объем деталей и чисгоге ид один пшик, м¹
Номер яшикд	Коя ОКП	древесины	древес №>• волокнистой плиты
1	53 7111 1001	0.0033	_
2	53 7111 1002	0,0051	—
3	53 7111 1003	0.0049	—
4	537111 1004	0,0050	—
5	53 7111 1005	0.0043	—
6	537111 1006	0,0060	—
7-1	53 7111 1007	0.0056	—
7-2	53 71140681	0,0037	0,0016
8	537111 1008	0.0049	—
9-1	53 7111 1009	0,0079	—
9-2	53 7114 0682	0.0040	0.0018
10	53 7111 1010	0,0062	—
И—1	537111 1011	0.0064	—
11—2	53 7114 0683	0,0037	0,0015

12*

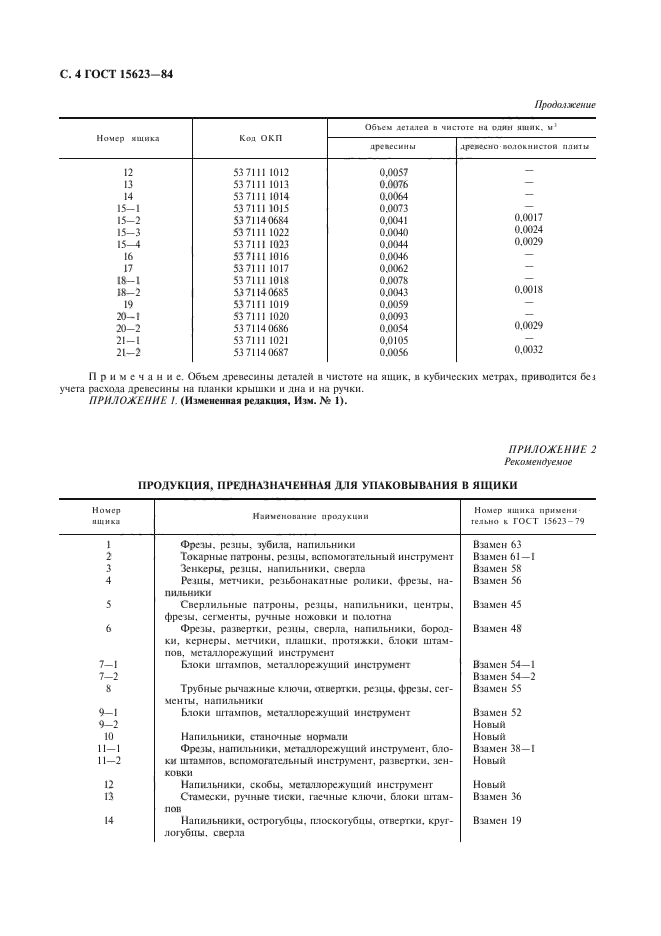

С. 4 ГОСТ 15623-84

Продолжение

Номер «шика	Код ОКП	Объем деталей о чистоте на один пшик, и*
Номер «шика	Код ОКП	древесины	древесио волокнистой плиты
12	537111 1012	0,0057	—
13	537111 1013	0.0076	—
14	53 7111 1014	0.0064	—
15-1	53 7111 1015	0.0073	—
15-2	53 7114 0684	0.0041	0.0017
15-3	53 7111 1022	0.0040	0.0024
15-4	53 7111 1023	0.0044	0.0029
16	53 7111 1016	0.0046	—
17	53 7111 1017	0.0062	—
18-1	537111 1018	0.0078	—
18-2	53711406S5	0.0043	0.0018
19	53 7111 1019	0.0059	—
20-1	53 7111 1020	0.0093	—
20-2	53 71140686	0.0054	0.0029
21-1	53 7111 1021	0.0105	—
21-2	5371140687	0.0056	0.0032

Примечание. Объем древесины деталей н чистоте на ящик, в кубических метрах, приводится без учета расхода древесины на планки крышки и дна и на ручки.

ПРИЛОЖЕНИЕ I. (Измененная редакция. Изм. № 1).

ПРИЛОЖЕНИЕ 2 Рекомендуемое

ПРОДУКЦИЯ, ПРЕДНАЗНАЧЕННАЯ ДЛЯ УПАКОВЫВАНИЯ В ЯЩИКИ

Номер пшика	Наимснонанне продукции	Номер мшика примени тельно к ГОСТ 15623-79
1	Фрезы, резцы, зубила, напильники	Взамен 63
2	Токарные патроны, резцы, вспомогательный инструмент	Взамен 61 — 1
3	Зенкеры, резцы, напильники, сверла	Взамен 58
4	Резцы, метчики, резьбонакатные ролики, фрезы, напильники	Взамен 56
5	Сверлильные патроны, резцы, напильники, центры, фрезы, сегменты, ручные ножовки и полотна	Взамен 45
6	Фрезы, развертки, резцы, сверла, напильники, бородки, кернеры, метчики, плашки, протяжки, блоки штампов. металлорежущий инструмент	Взамен 48
7-1	Блоки штампов, металлорежущий инструмент	Взамен 54—1
7-2		Взамен 54—2
8	Трубные рычажные ключи, отвертки, резцы, фрезы, сегменты, напильники	Взамен 55
9-1	Блоки штампов, металлорежущий инструмент	Взамен 52
9-2		Новый
10	Напильники, станочные нормали	Новый
11-1	Фрезы, напильники, металлорежущий инструмент, бло	Взамен 38—1
11-2	ки штампов, вспомогательный инструмент, развертки, -зенковки	Новый
12	Напильники, скобы, металлорежущий инструмент	Новый
13	Стамески, ручные тиски, гаечные ключи, блоки штампов	Взамен 36
14	Напильники, острогубцы, плоскогубцы, отвертки, круглогубцы. сверла	Взамен 19

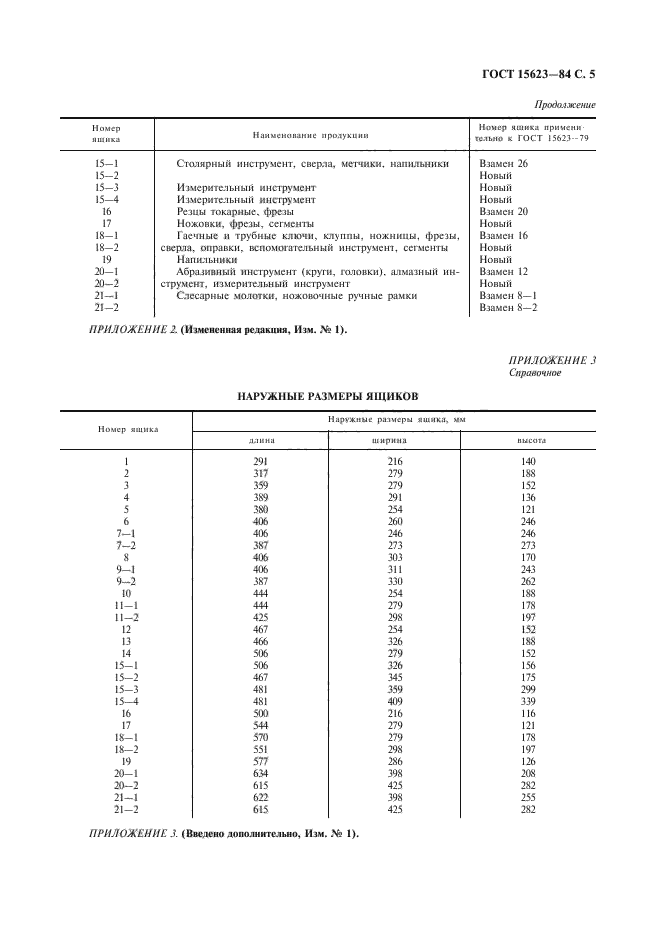

ГОСТ 15623-84 С. 5

Продолжение

Номер шинка	Наимекопаине продукции	Номер ишика примени тельно к ГОСТ 15623-79
15-1	Столярный инструмент, сверла, метчики, напильники	Взамен 26
15-2		Новый
15-3	Измерительный инструмент	Новый
15-4	Измерительный инструмент	Новый
16	Резцы токарные, фрезы	Взамен 20
17	Ножовки, фрезы, сегменты	Новый
18-1	Гаечные и трубные ключи, клуппы, ножнины, фрезы,	Взамен 16
18-2	сверла, оправки, вспомогательный инструмент, сегменты	Новый
19	Напильники	Новый
20-1	Абразивный инструмент (круги, головки), алмазный ин	Взамен 12
20-2	струмент. измерительный инструмент	Новый
21-1	Слесарные молотки, ножовочные ручные рамки	Взамен 8— 1
21-2		Взамен 8—2

ПРИЛОЖЕНИЕ 2. (Измененная редакция. Изм. № I).

ПРИЛОЖЕНИЕ J Справочное

НАРУЖНЫЕ РАЗМЕРЫ ЯЩИКОВ

Номер яшика	Наружные размеры яшмка. мм
Номер яшика	длина	ширина	высота
1	291	216	140
2	317	279	188
3	359	279	152
4	389	291	136
5	380	254	121
6	406	260	246
7-1	406	246	246
7-2	387	273	273
8	406	303	170
9-1	406	311	243
9-2	387	330	262
10	444	254	188
11-1	444	279	178
11-2	425	298	197
12	467	254	152
13	466	326	188
14	506	279	152
15-1	506	326	156
15-2	467	345	175
15-3	481	359	299
15-4	481	409	339
16	500	216	116
17	544	279	121
18-1	570	279	178
18-2	551	298	197
19	577	286	126
20-1	634	398	20S
20-2	615	425	282
21-1	622	398	255
21-2	615	425	282

ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. Ss 1).
