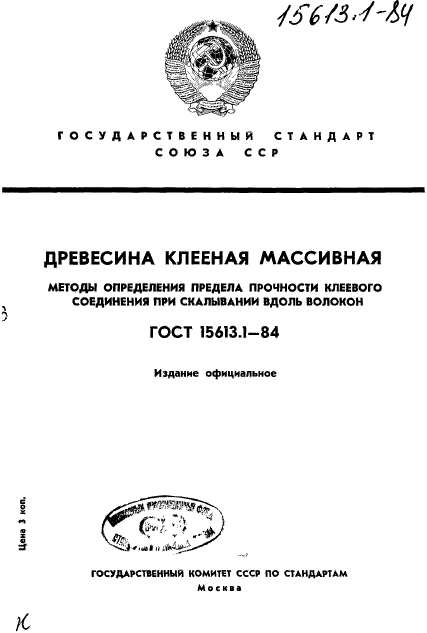

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДРЕВЕСИНА КЛЕЕНАЯ МАССИВНАЯ

МЕТОДЫ ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ КЛЕЕВОГО _% СОЕДИНЕНИЯ ПРИ СКАЛЫВАНИИ ВДОЛЬ ВОЛОКОН

ГОСТ 15613.1-84

Издание официальное

Цене J коп.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

>С

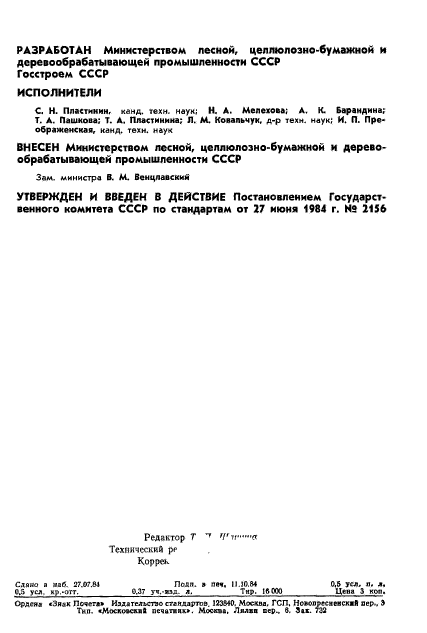

РАЗРАБОТАН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР Госстроем СССР

ИСПОЛНИТЕЛИ

С. Н. Пластинин, канд. техн. неук; Н. А. Мелехова; А. К. Барандина; Т. А. Пашкова; Т. А. Пластинина; Л. М. Ковальчук, д-р техн. неук; И. П. Преображенская, канд. техн. наук

ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР

Зам. министра В. М. Веицлавский

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государст-венного комитета СССР по стандартам от 27 июня 1984 г. № 2156

Редактор Т Технический pf Коррек

Сдано а жлС. 77.0!Ai Поли, а ям. И.10.84 0.8 уел. я, а.

Ц» уел, кр.-отт. 0.37 уя.-мзд. я. Тир. 18 000 Цена 3 ков.

Орден» сЗиак Почета» Иэмтелю-зо стандартов. 123М0. Москва. ГСП, Ноаспмсмеяскв* яер.. 3 Тип. «Москоасиа печатям». Москва. Лялжп сер.. 8. 3». 732

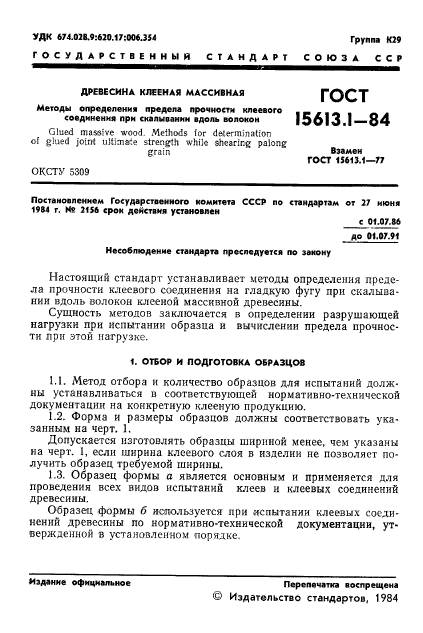

УДК 674.021.9:620.17:004.354 Группа K29

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДРЕВЕСИНА КЛЕЕНАЯ МАССИВНАЯ ГОСТ

Методы определенна предела прочности клеевого _ .

соединенна прн скалывании вдоль волокон I50l3>1~04

Glued massive wood Methods for determination of glued joint ultimate strength while shearing palong

grain ^_^Ваамви

ГОСТ 15613.1—Г7

ОКСТУ 5309

Постановлением Государственного комитета СССР по стандартам от 27 нюня 1984 г. И9 2156 срок действия установлен

_с 01.07.S6

до 01.07.91

Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает методы определения предела прочности клеевого соединения на гладкую фугу при скалывании вдоль волокон клееной массивной древесины.

Сущность методов заключается в определении разрушающей нагрузки при испытании образца и вычислении предела прочности при этой нагрузке.

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.1. Метод отбора и количество образцов для испытаний должны устанавливаться и соответствующей нормативно-технической документации на конкретную клееную продукцию.

1.2. Форма и размеры образцов должны соответствовать указанным на черт. 1.

Допускается изготовлять образцы шириной менее, чем указаны на черт. 1, если ширина клеевого слоя в изделии не позволяет получить образец требуемой ширины.

1.3. Образец формы а является основным и применяется для проведения всех видов испытаний клеев и клеевых соединений древесины.

Образец формы 6 используется при испытании клеевых соединений древесины по нормативно-технической документации, утвержденной в установленном порядке.

Издание официальное

Перепечатка воспрещена

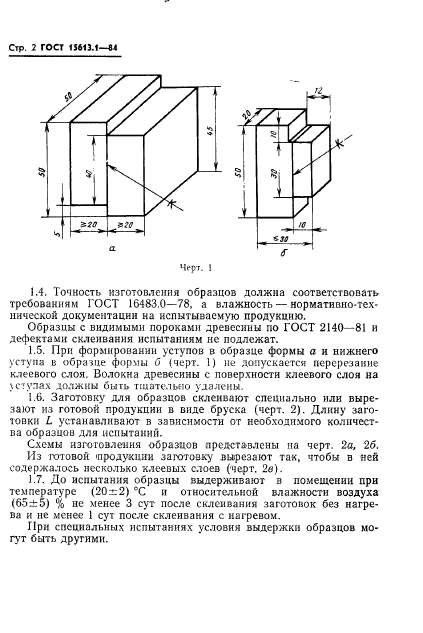

Стр. 2 ГОСТ 1S613.1—84

1.4. Точность изготовления образцов должна соответствовать требованиям ГОСТ 16483.0-78, а влажность — нормативно-технической документации на испытываемую продукцию.

Образцы с видимыми пороками древесины по ГОСТ 2140-81 и дефектами склеивания испытаниям нс подлежат.

1.5. Прн формировании уступов в образце формы а и нижнего уступа в образце формы б (черт. 1) ие допускается перерезание клеевого слоя. Волокна древесины с поверхности клеевого слоя на уступах должны быть тщательно удалены.

1.6. Заготовку для образцов склеивают специально или вырезают из готовой продукции в виде бруска (черт. 2). Длину заготовки L устанавливают в зависимости от необходимого количества образцов для испытании.

Схемы изготовления образцов представлены на черт. 2а, 26.

Из готовой ‘продукции заготовку вырезают так, чтобы в ней содержалось несколько клеевых слоев (черт. 2в).

1.7. До испытания образцы выдерживают в помещении при температуре (20=2) °С и относительной влажности воздуха (65±5) % не менее 3 сут после склеивания заготовок без нагрева и нс менее 1 сут после склеивания с нагревом.

При специальных испытаниях условия выдержки образцов могут быть другими.

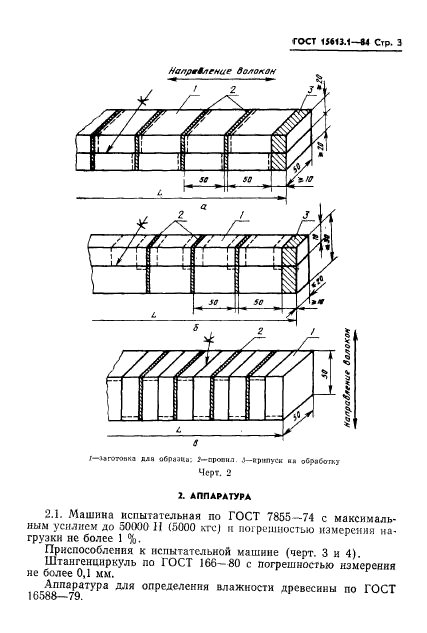

ГОСТ 15413.1-84 Стр. 3

Направление волокон

/—иготоикз яле образна; г—пропил J—врклуск я* обработку Черт. 2

i. АППАРАТУРА

2.1. Машина испытательная по ГОСТ 7855 -74 с максимальным усилием до 50000 II (5000 xrej и погрешностью измерения нагрузки не более 1 %.

Приспособления к испытательной машине (черт. 3 и 4).

Штангенциркуль по ГОСТ 166— 80 с погрешностью измерения не более 0,1 мм. ^е

Аппаратура для определения влажности древесины по ГОСТ 16588-79.

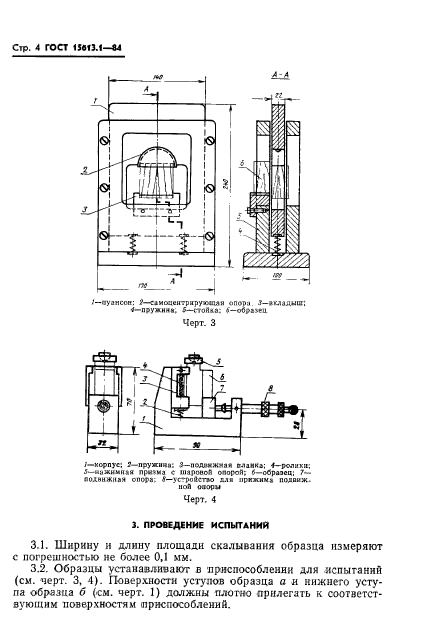

Стр. 4 ГОСТ 1S0I3.1—84

xopnyc; J—пружине 3— подвижная в-иика; 4— ролики; Л—«ажимпая лрмхма « шаровой опорой; (—образец; 7— водинжиа* опора. #—устройство £Дв прижима подаиж. пой оаоры

Черт. 4

/-иуаисов: ?—ммоаситрируаслпля опори J— «гладит; 4-пружина. S—стоЯ«а: (—образец

Черт. 3

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Ширину и длину площади скалывания образца измеряют с погрешностью не более 0,1 мм.

3.2. Образцы устанавливают в приспособлении для испытаний (см. черт. 3, 4). Поверхности уступов образца а и нижнего уступа образца б (см. черт. 1) должны плотно прилегать к соответствующим поверхностям «приспособлений.

ГОСТ 15613.1—

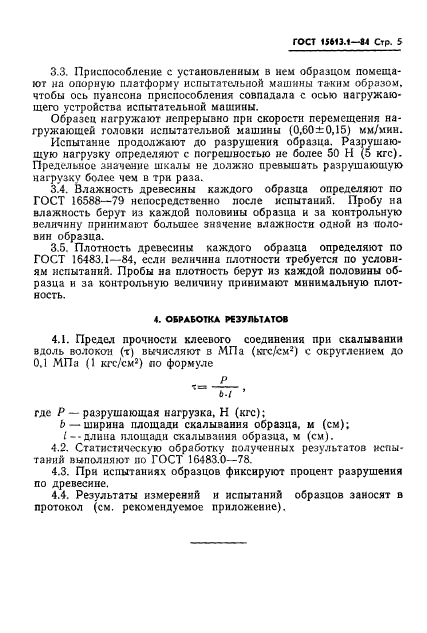

3.3. Приспособление с установленным в нем образцом помещают на опорную платформу испытательной машины таким образом, чтобы ось пуансона приспособления совпадала с осью нагружающего устройства испытательной машины.

Образец нагружают непрерывно прн скорости перемещения нагружающей головки испытательной машины (0,60±0,15) мм/мин.

Испытание продолжают до разрушения образца. Разрушающую нагрузку определяют с погрешностью не более 50 Н (5 кгс). Предельное значение шкалы не должно превышать разрушающую нагрузку более чем в три раза.

3.4. Влажность древесины каждого образца определяют по ГОСТ 16588-79 непосредственно после испытаний. Пробу на влажность берут из каждой половины образца и за контрольную величину принимают большее значение влажности одной нз половин образца.

3.5. Плотность древесины каждого образца определяют по ГОСТ 16483.1-84, если величина плотности требуется по условиям испытаний. Пробы на плотность берут из каждой половины образца и за контрольную величину принимают минимальную плотность.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Предел прочности клеевого соединения при скалывании

вдоль волокон (т) вычисляют в МПа (кгс/см²) с округлением до

0.1 МПа (1 кгс/см²) ло формуле

где Р — разрушающая нагрузка, Н (кгс);

Ь — ширина площади скалывания образца, м (см);

I — -длина площади скалывания образца, м (см).

4.2. Статистическую обработку полученных результатов испытаний выполняют по ГОСТ 16483.0-78.

4.3. При испытаниях образцов фиксируют процент разрушения по древесине.

4.4. Результаты измерений и испытаний образцов заносят в протокол (см. рекомендуемое приложение).

Стр. 6 ГОСТ 15(11.1—84

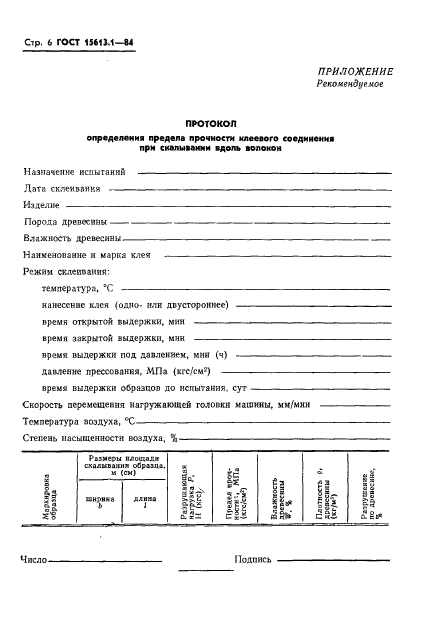

ПРИЛОЖЕНИЕ

Рекомендуемое

ПРОТОКОЛ

определения предела прочности клеевого соединения при скалывании вдоль волоком

Назначение испытаний —

Дата склеивания ——————

И» дел не —

Порода древесины——

Влажность древесины.—-

Наименование и марка клея —

Режим склеивания:

температура, ’С —

наиесснне клея (одно- илн двустороннее) —

время открытой выдержки, мин — — ■ —

время закрытой выдержки, мнн —

время выдержки под давлением, мин (ч)—

давление прессования, МПа (кгс/см^г) —

время выдержки образцов до испытания, сут-

Скорость перемещения нагружающей голонии машины, мм/мни —

Температура воздуха, X-

Подпись

Число
