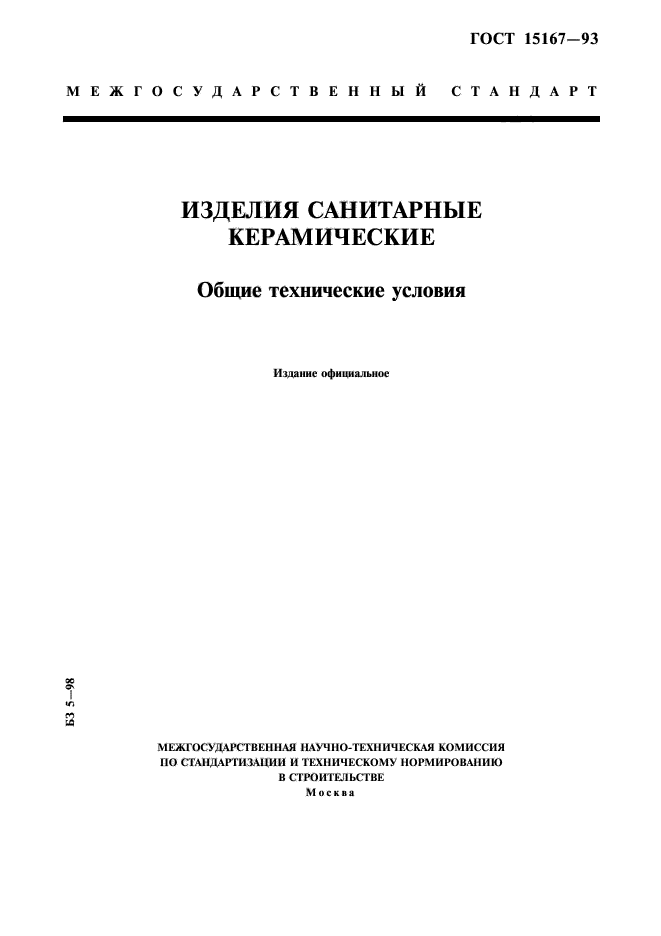

ГОСТ 15167-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ САНИТАРНЫЕ КЕРАМИЧЕСКИЕ
Общие технические условия
Межгосударственная научно-техническая комиссия
по стандартизации и техническому нормированию
в строительстве
Минск

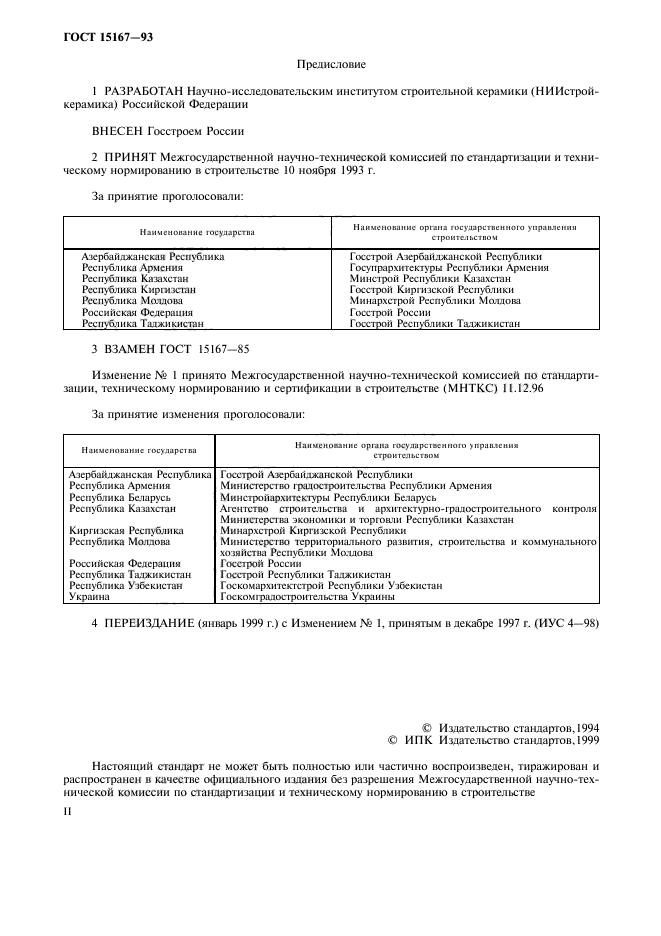

Предисловие
1 РАЗРАБОТАН Научно-исследовательским институтом строительной керамики (НИИстройкерамика) Российской Федерации
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование органа государственного управления строительством |
|
Азербайджанская Республика |
Госстрой Азербайджанской Республики |
|
Республика Армения |
Министерство градостроительства Республики Армения |
|
Республика Белоруссия |
Минстройархитектуры Республики Белоруссия |
|
Республика Казахстан |
Агентство строительства и архитектурно-градостроительного контроля Министерства экономики и торговли Республики Казахстан |
|
Киргизская Республика |
Минархстрой Киргизской Республики |
|
Республика Молдова |
Министерство территориального развития, строительства и коммунального хозяйства Республики Молдова |
|
Российская Федерация |
Госстрой России |
|
Республика Таджикистан |
Госстрой Республики Таджикистан |
|
Украина |
Госкомградостроительства Украины |
3 ВЗАМЕН ГОСТ 15167-85
ГОСТ 15167-93

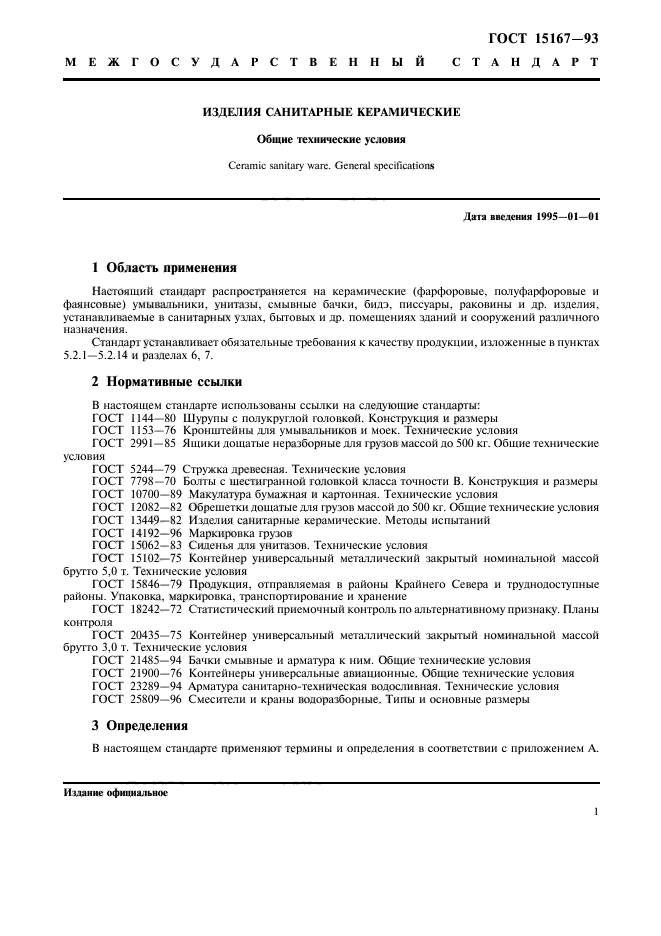

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ САНИТАРНЫЕ КЕРАМИЧЕСКИЕ
Общие технические условия
Ceramic sanitary ware. General specifications
Дата введения 1995-01-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на керамические (фарфоровые, полуфарфоровые и фаянсовые) умывальники, унитазы, смывные бачки, бидэ, писсуары, раковины и др. изделия, устанавливаемые в санитарных узлах, бытовых и др. помещениях зданий и сооружений различного назначения.
Стандарт устанавливает обязательные требования к качеству продукции, изложенные в пунктах 5.2.1. — 5.2.14 и в разделах 6 и 7.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5244-79 Стружка древесная. Технические условия
ГОСТ 10700-89 Макулатура бумажная и картонная. Технические условия
ГОСТ 12082-82 Обрешетки дощатые для грузов массой до 500 кг. Общие технические условия
ГОСТ 13449-82 Изделия санитарные керамические. Методы испытаний
ГОСТ 14192-77 Маркировка грузов
ГОСТ 15102-75 Контейнер универсальный металлический закрытый номинальной массой брутто 5,0 т. Технические условия
ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение
ГОСТ 18242-72 Статистический приемочный контроль по альтернативному признаку. Планы контроля
ГОСТ 20435-75 Контейнер универсальный металлический закрытый номинальной массой брутто 3,0 т. Технические условия
ГОСТ 21900-76 Контейнеры универсальные авиационные. Общие технические условия
ГОСТ 1144-80 Шурупы с полукруглой головкой. Конструкция и размеры
ГОСТ 1153-76 Кронштейны для умывальников и моек. Технические условия
ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры
ГОСТ 15062-83 Сиденья для унитазов. Технические условия
ГОСТ 21485-94 Бачки смывные и арматура к ним. Общие технические условия
ГОСТ 23289-94 Арматура санитарно-техническая водосливная. Технические условия
ГОСТ 25809-83 Смесители водоразборные. Типы и основные размеры
(Измененная редакция, Изм. № 1).
3 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют термины и определения в соответствии с приложением А.

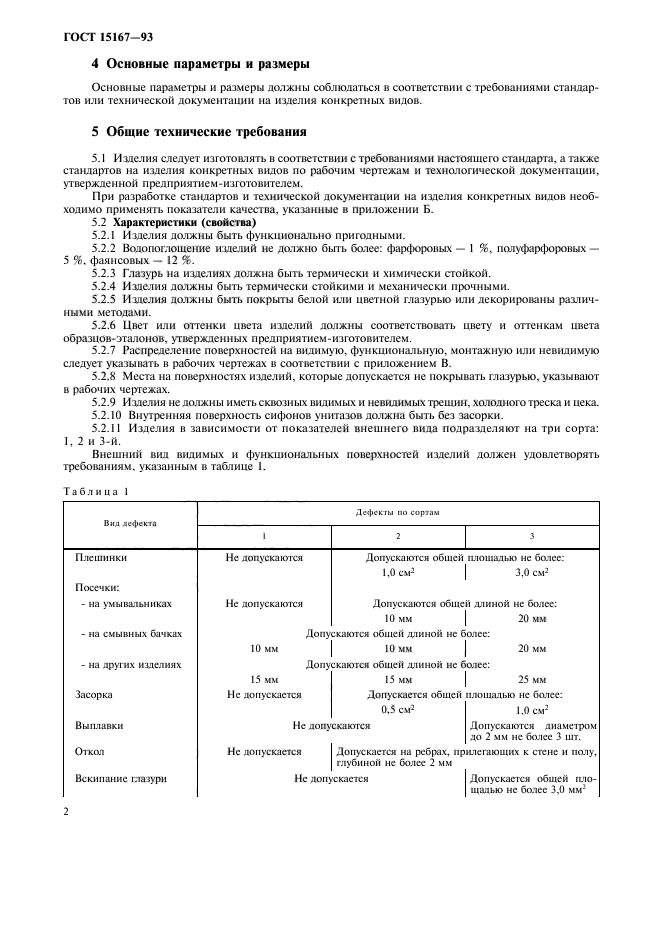

4 ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Основные параметры и размеры должны соблюдаться в соответствии с требованиями стандартов или технической документации на изделия конкретных видов.
5 ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
5.1 Изделия следует изготовлять в соответствии с требованиями настоящего стандарта, а также стандартов на изделия конкретных видов, по рабочим чертежам и технологической документации, утвержденной предприятием-изготовителем.
При разработке стандартов и технической документации на изделия конкретных видов необходимо применять показатели качества, указанные в приложении Б.
5.2 Характеристики (свойства)
5.2.1 Изделия должны быть функционально пригодными.
5.2.2 Водопоглощение изделий не должно быть более: фарфоровых 1 %, полуфарфоровых — 5 %, фаянсовых 12 %.
5.2.3 Глазурь на изделиях должна быть термически и химически стойкой.
5.2.4 Изделия должны быть термически стойкими и механически прочными.
5.2.5 Изделия должны быть покрыты белой или цветной глазурью или декорированы различными методами.
5.2.6 Цвет или оттенки цвета изделий должны соответствовать цвету и оттенкам цвета образцов-эталонов, утвержденных предприятием-изготовителем.

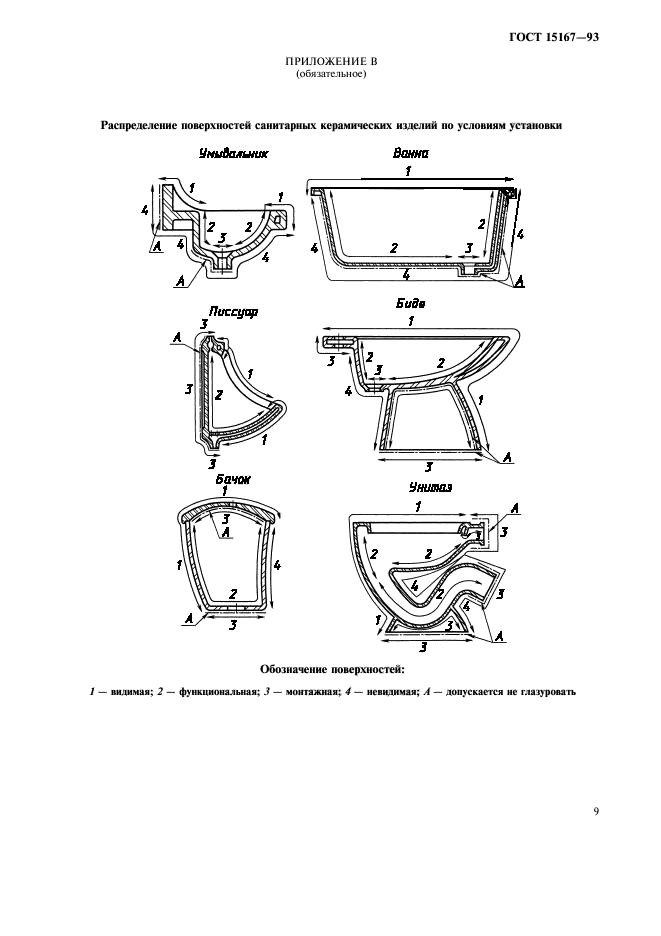

5.2.7 Распределение поверхностей на видимую, функциональную, монтажную или невидимую следует указывать в рабочих чертежах в соответствии с приложением В.
5.2.8 Места на поверхностях изделий, которые допускается не покрывать глазурью, указывают в рабочих чертежах.
5.2.9 Изделия не должны иметь сквозных видимых и невидимых трещин, холодного треска и цека.
5.2.10 Внутренняя поверхность сифонов унитазов должна быть без засорки.
5.2.11 Изделия в зависимости от показателей внешнего вида подразделяют на три сорта: 1, 2 и 3-й.
Внешний вид видимых и функциональных поверхностей изделий должен удовлетворять требованиям, указанным в таблице 1.
5.2.12 На монтажной и невидимой поверхностях изделий всех сортов допускаются дефекты, указанные в таблице 1, если они не препятствуют монтажу или эксплуатации.
5.2.13 Общее число допустимых дефектов на одном изделии не должно быть более:
— двух на изделиях 1-го сорта;
— трех « « 2-го «
— пяти « « 3-го «
Таблица 1
|
Вид дефекта |
Дефекты по сортам |
||
|
1 |
2 |
3 |
|
|
Плешинки |
Не допускаются |
Допускаются общей площадью не более: |
|
|
1,0 см2 |
3,0 см2 |
||
|
Посечки: |
Не допускаются |
Допускаются общей длиной не более: |
|
|
— на умывальниках |
10 мм |
20 мм |
|
|
— на смывных бачках |
Допускаются общей длиной не более: |
||
|
10 мм |
10 мм |
20 мм |
|
|
— на других изделиях |
Допускаются общей длиной не более: |
||
|
15 мм |
15 мм |
25 мм |
|
|
Засорка |
Не допускается |
Допускается общей площадью не более: |
|
|
0,5 см2 |
1,0 см2 |
||
|
Выплавки |
Не допускаются |
Допускаются диаметром до 2 мм не более 3 шт. |
|
|
Откол |
Не допускается |
Допускается на ребрах, прилегающих к стене и полу, глубиной не более 2 мм |
|
|
Вскипание глазури |
Не допускается |
Допускается общей площадью не более 3,0 мм2 |
|
|

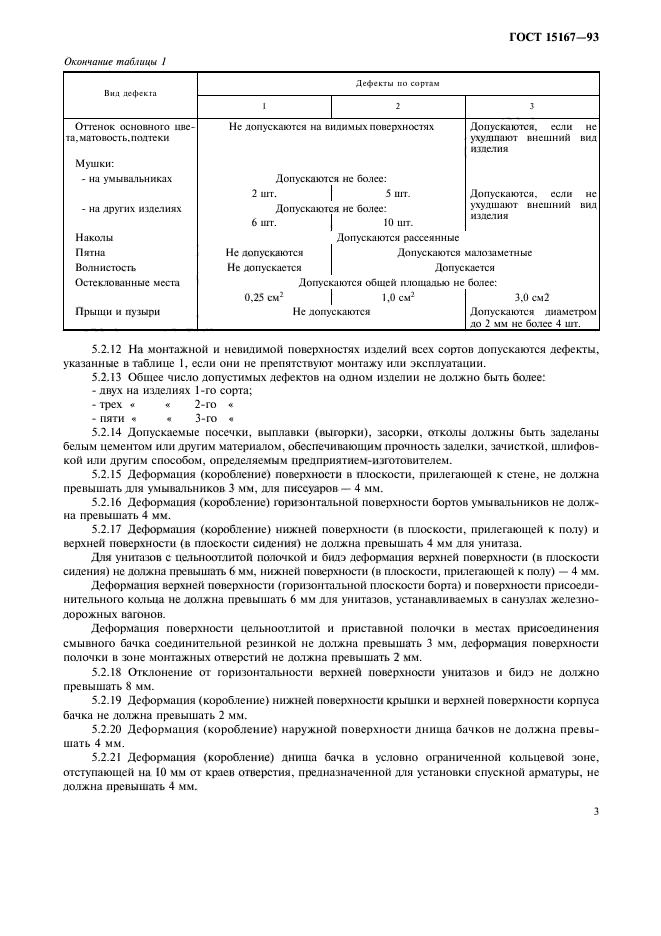

Оттенок основного цвета, матовость, подтеки |
Не допускаются на видимых поверхностях |
Допускаются, если не ухудшают внешний вид изделия |
|
|
Мушки: |
Допускаются не более: |
Допускаются, если |
|
|
— на умывальниках |
2 шт. |
5 шт. |
не ухудшают |
|
— на других изделиях |
Допускаются не более: |
внешний вид изделия |
|
|
6 шт. |
10 шт. |
||
|
Наколы |
Допускаются рассеянные |
||
|
Пятна |
Не допускаются |
Допускаются малозаметные |
|
|
Волнистость |
Не допускается |
Допускается |
|
|
Остеклованные |
Допускаются общей площадью не более: |
||
|
места |
0,25 см2 |
1,0 см2 |
3,0 см2 |
|
Прыщи и пузыри |
Не допускаются |
Допускаются диаметром до 2 мм не более 4 шт. |
|
5.2.14 Допускаемые посечки, выплавки (выгорки), засорки, отколы должны быть заделаны белым цементом или другим материалом, обеспечивающим прочность заделки, зачисткой, шлифовкой или другим способом, определяемым предприятием-изготовителем.
5.2.15 Деформация (коробление) поверхности в плоскости, прилегающей к стене, не должна превышать для умывальников 3 мм, для писсуаров — 4 мм.
5.2.16 Деформация (коробление) горизонтальной поверхности бортов умывальников не должна превышать 4 мм.
5.2.17 Деформация (коробление) нижней поверхности (в плоскости, прилегающей к полу) и верхней поверхности (в плоскости сидения) не должна превышать 4 мм для унитаза.
Для унитазов с цельноотлитой полочкой и бидэ деформация верхней поверхности (в плоскости сидения) не должна превышать 6 мм, нижней поверхности (в плоскости, прилегающей к полу) — 4 мм.
Деформация верхней поверхности (горизонтальной плоскости борта) и поверхности присоединительного кольца не должна превышать 6 мм для унитазов, устанавливаемых в санузлах железнодорожных вагонов.
Деформация поверхности цельнолитой и приставной полочки в местах присоединения смывного бачка соединительной резинкой не должна превышать 3 мм, деформация поверхности полочки в зоне монтажных отверстий не должна превышать 2 мм.
5.2.18 Отклонение от горизонтальности верхней поверхности унитазов и бидэ не должно превышать 8 мм.
5.2.19 Деформация (коробление) нижней поверхности крышки и верхней поверхности корпуса бачка не должна превышать 2 мм.
5.2.20 Деформация (коробление) наружной поверхности днища бачков не должна превышать 4 мм.
5.2.21 Деформация (коробление) днища бачка в условно ограниченной кольцевой зоне, отступающей на 10 мм от краев отверстия, предназначенной для установки спускной арматуры, не должна превышать 4 мм.

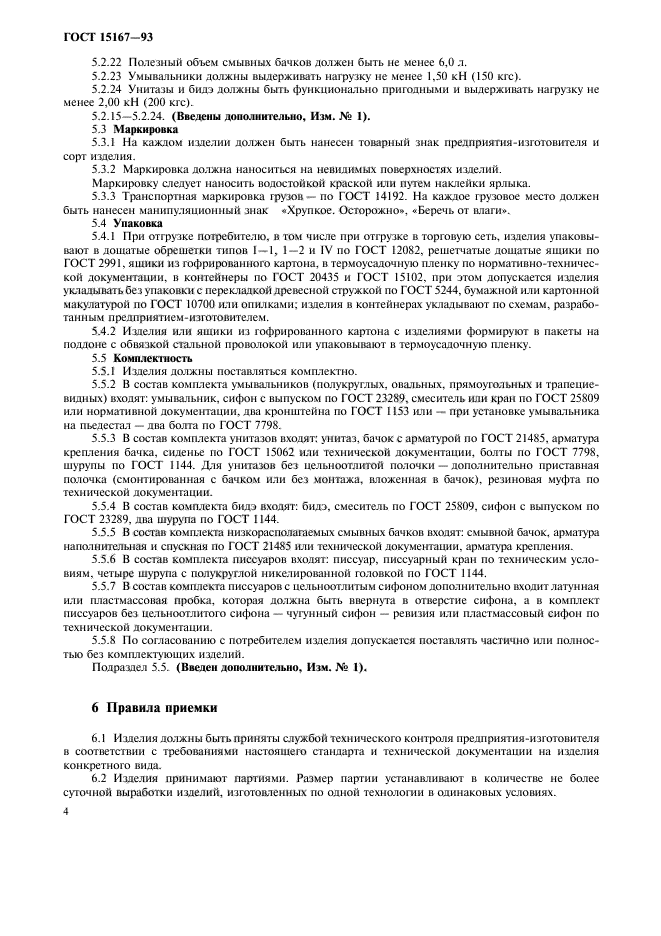

5.2.22 Полезный объем смывных бачков должен быть не менее 6,0 л.
5.2.23 Умывальники должны выдерживать нагрузку не менее 1,50 кН (150 кгс).
5.2.24 Унитазы и бидэ должны быть функционально пригодными и выдерживать нагрузку не менее 2,00 кН (200 кгс).
5.2.15 — 5.2.24. (Введены дополнительно, Изм. № 1).
5.3 Маркировка
5.3.1 На каждом изделии должен быть нанесен товарный знак предприятия-изготовителя и сорт изделия.
5.3.2 Маркировка должна наноситься на невидимых поверхностях изделий.
Маркировку следует наносить водостойкой краской или путем наклейки ярлыка.
5.3.3 Транспортная маркировка грузов — по ГОСТ 14192. На каждое грузовое место должен быть нанесен манипуляционный знак «Хрупкое. Осторожно», «Беречь от влаги».
5.4 Упаковка
5.4.1 При отгрузке потребителю, в том числе при отгрузке в торговую сеть, изделия упаковывают в дощатые обрешетки типов 1-1, 1-2 и IV по ГОСТ 12082, решетчатые дощатые ящики по ГОСТ 2991, ящики из гофрированного картона, в термоусадочную пленку по действующей нормативно-технической документации, в контейнеры по ГОСТ 20435 и ГОСТ 15102, при этом допускается изделия укладывать без упаковки с перекладкой древесной стружкой по ГОСТ 5244, бумажной или картонной макулатурой по ГОСТ 10700 или опилками; изделия в контейнерах укладывают по схемам, разработанным предприятием-изготовителем.
5.4.2 Изделия или ящики из гофрированного картона с изделиями формируют в пакеты на поддоне с обвязкой стальной проволокой или упаковывают в термоусадочную пленку.
5.5 Комплектность.
5.5.1 Изделия должны поставляться комплектно.
5.5.2 В состав комплекта умывальников (полукруглых, овальных, прямоугольных и трапециевидных) входят: умывальник, сифон с выпуском по ГОСТ 23289, смеситель или кран по ГОСТ 25809 или по действующей нормативной документации, два кронштейна по ГОСТ 1153 или — при установке умывальника на пьедестал — два болта по ГОСТ 7798.
5.5.3 В состав комплекта унитазов входят: унитаз, бачок с арматурой по ГОСТ 21485, арматура крепления бачка, сиденье по ГОСТ 15062 или по технической документации, болты по ГОСТ 7798, шурупы по ГОСТ 1144. Для унитазов без цельноотлитой полочки — дополнительно приставная полочка (смонтированная с бачком или без монтажа, вложенная в бачок), резиновая муфта по технической документации.
5.5.4 В состав комплекта бидэ входят: бидэ, смеситель по ГОСТ 25809, сифон с выпуском по ГОСТ 23289, два шурупа по ГОСТ 1144.
5.5.5 В состав комплекта низкорасполагаемых смывных бачков входят: смывной бачок, арматура наполнительная и спускная по ГОСТ 21485 или по технической документации, арматура крепления.
5.5.6 В состав комплекта писсуаров входят: писсуар, писсуарный кран по техническим условиям, четыре шурупа с полукруглой никелированной головкой по ГОСТ 1144.
5.5.7 В состав комплекта писсуаров с цельноотлитым сифоном дополнительно входит латунная или пластмассовая пробка, которая должна быть ввернута в отверстие сифона, а в комплект писсуаров без цельноотлитого сифона — чугунный сифон — ревизия или пластмассовый сифон по технической документации.
5.5.8 По согласованию с потребителем изделия допускается поставлять частично или полностью без комплектующих изделий.
5.5 — 5.5.8. (Введены дополнительно, Изм. № 1).
6 ПРАВИЛА ПРИЕМКИ
6.1 Изделия должны быть приняты службой технического контроля предприятия-изготовителя в соответствии с требованиями настоящего стандарта и технической документации на изделия конкретного вида.
6.2 Изделия принимают партиями. Размер партии устанавливают в количестве не более суточной выработки изделий, изготовленных по одной технологии в одинаковых условиях.

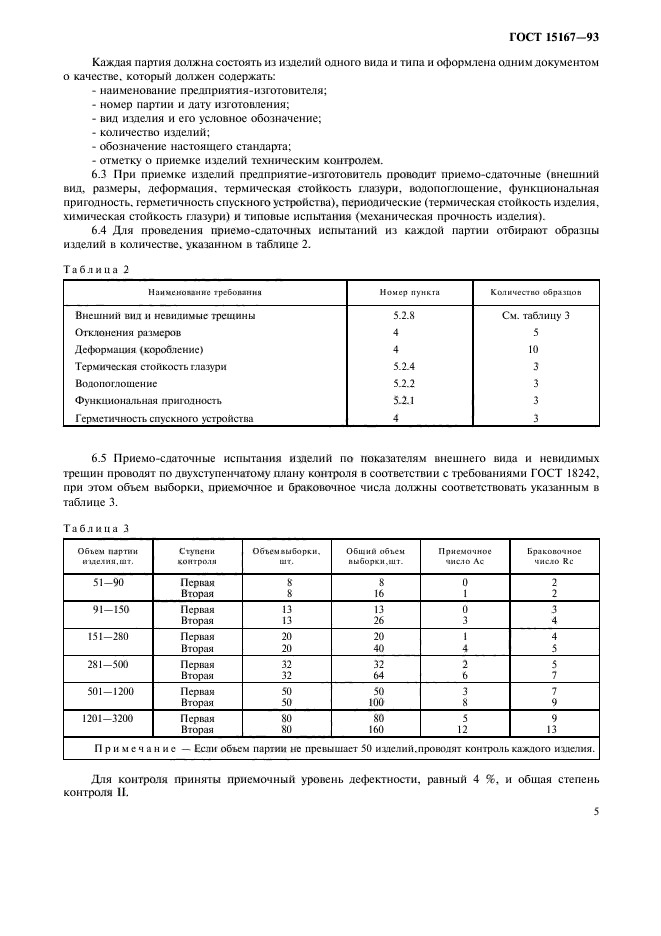

Каждая партия должна состоять из изделий одного вида и типа и оформлена одним документом о качестве, который должен содержать:
— наименование предприятия-изготовителя;
— номер партии и дату изготовления;
— вид изделия и его условное обозначение;
— количество изделий;
— обозначение настоящего стандарта;
— отметку о приемке изделий техническим контролем.
6.3 При приемке изделий предприятие-изготовитель проводит приемо-сдаточные (внешний вид, размеры, деформация, термическая стойкость глазури, водопоглощение, функциональная пригодность, герметичность спускного устройства), периодические (термическая стойкость изделия, химическая стойкость глазури) и типовые испытания (механическая прочность изделия).
6.4. Для проведения приемо-сдаточных испытаний из каждой партии отбирают образцы изделий в количестве, указанном в таблице 2.
6.5. Приемо-сдаточные испытания изделий по показателям внешнего вида и невидимых трещин проводят по двухступенчатому плану контроля в соответствии с требованиями ГОСТ 18242, при этом объем выборки, приемочное и браковочное числа должны соответствовать указанным в таблице 3.
Таблица 2
|
Наименование требования |
Номер пункта |
Количество образцов |
|
Внешний вид и невидимые трещины |
5.2.8 |
См. таблицу 3 |
|
Отклонения размеров |
4 |
5 |
|
Деформация (коробление) |
4 |
10 |
|
Термическая стойкость глазури |
5.2.4 |
3 |
|
Водопоглощение |
5.2.2 |
3 |
|
Функциональная пригодность |
5.2.1 |
3 |
|
Герметичность спускного устройства |
4 |
3 |
Таблица 3
|
Объем партии изделия, шт. |
Ступени контроля |
Объем выборки, шт. |
Общий объем выборки, шт. |
Приемочное число Ас |
Браковочное число Rс |
|
51 — 90 |
Первая |
8 |
8 |
0 |
2 |
|
Вторая |
8 |
16 |
1 |
2 |
|
|
91 — 150 |
Первая |
13 |
13 |
0 |
3 |
|
Вторая |
13 |
26 |
3 |
4 |
|
|
151 — 280 |
Первая |
20 |
20 |
1 |
4 |
|
Вторая |
20 |
40 |
4 |
5 |
|
|
281 — 500 |
Первая |
32 |
32 |
2 |
5 |
|
Вторая |
32 |
64 |
6 |
7 |
|
|
501 — 1200 |
Первая |
50 |
50 |
