ГОСТ 15152-69

Единая система защиты от коррозии и старения. Изделия резиновые технические для районов с тропическим климатом. Общие требования

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 15152-69 в удобном формате. Узнать актуальный статус документа «Единая система защиты от коррозии и старения. Изделия резиновые технические для районов с тропическим климатом. Общие требования» на 2016 год.

Скрыть дополнительную информацию

Дата введения: 01.01.1971 29.12.1969 Утвержден

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

ГОСУДАРСТВЕННЫЙ СТАНД АРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ

ИЗДЕЛИЯ РЕЗИНОВЫЕ ТЕХНИЧЕСКИЕ ДЛЯ РАЙОНОВ С ТРОПИЧЕСКИМ КЛИМАТОМ

ОБЩИЕ ТРЕБОВАНИЯ ГОСТ 15152-69

Издание официальное

БЗ 7-97

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

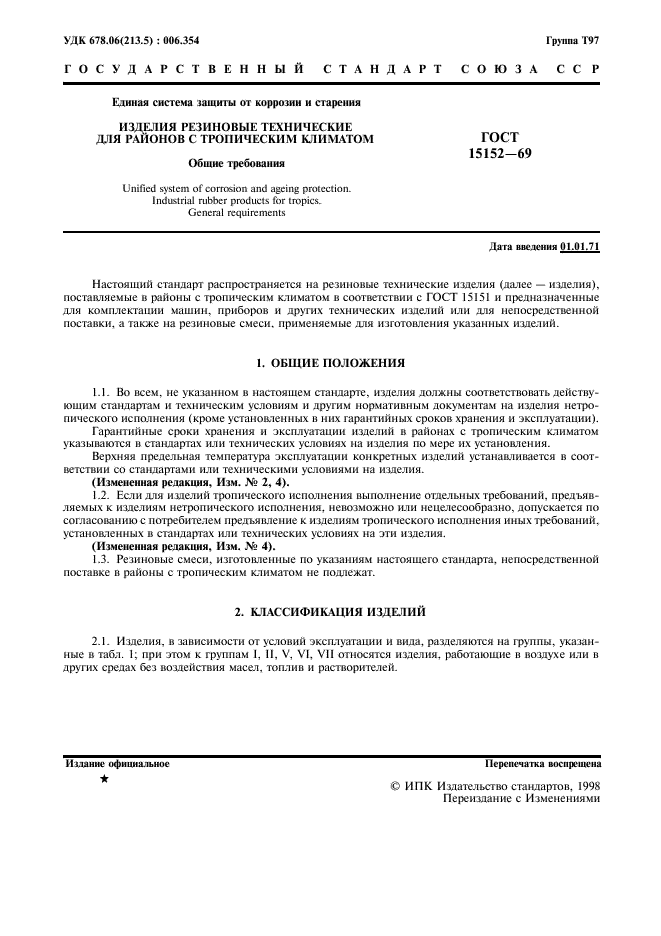

УДК 678.06(213.5) : 006.354    Группа    Т97

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система шцшы от коррозии и старения

ИЗДЕЛИЯ РЕЗИНОВЫЕ ТЕХНИЧЕСКИЕ ДНЯ РАЙОНОВ С ТРОПИЧЕСКИМ КЛИМАТОМ

Общие требования

ГОСТ 15152-69

Unified system of corrosion and ageing protection.

Industrial rubber products for tropics.

General requirements

Дата введения 01.01.71

Настоящий стандарт распространяется на резиновые технические изделия (далее — изделия), поставляемые в районы с тропическим климатом в соответствии с ГОСТ 15151 и предназначенные для комплектации машин, приборов и других технических изделий или для непосредственной поставки, а также на резиновые смеси, применяемые для изготовления указанных изделий.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.    Во всем, не указанном в настоящем стандарте, изделия должны соответствовать действующим стандартам и техническим условиям и другим нормативным документам на изделия нетропического исполнения (кроме установленных в них гарантийных сроков хранения и эксплуатации).

Гарантийные сроки хранения и эксплуатации изделий в районах с тропическим климатом указываются в стандартах или технических условиях на изделия по мере их установления.

Верхняя предельная температура эксплуатации конкретных изделий устанавливается в соответствии со стандартами или техническими условиями на изделия.

(Измененная редакция. Изм. № 2, 4).

1.2.    Если для изделий тропического исполнения выполнение отдельных требований, предъявляемых к изделиям нетропического исполнения, невозможно или нецелесообразно, допускается по согласованию с потребителем предъявление к изделиям тропического исполнения иных требований, установленных в стандартах или технических условиях на эти изделия.

(Измененная редакция. Изм. № 4).

1.3.    Резиновые смеси, изготовленные по указаниям настоящего стандарта, непосредственной поставке в районы с тропическим климатом не подлежат.

2. КЛАССИФИКАЦИЯ ИЗДЕЛИЙ

2.1. Изделия, в зависимости от условий эксплуатации и вида, разделяются на группы, указанные в табл. 1; при этом к группам 1, II, V, VI, VII относятся изделия, работающие в воздухе или в других средах без воздействия масел, топлив и растворителей.

Нмание официальное    Перепечатка    воспрещена

*    £>    ИПК    Издательство    стандартов, 1998

Переиздание с Изменениями

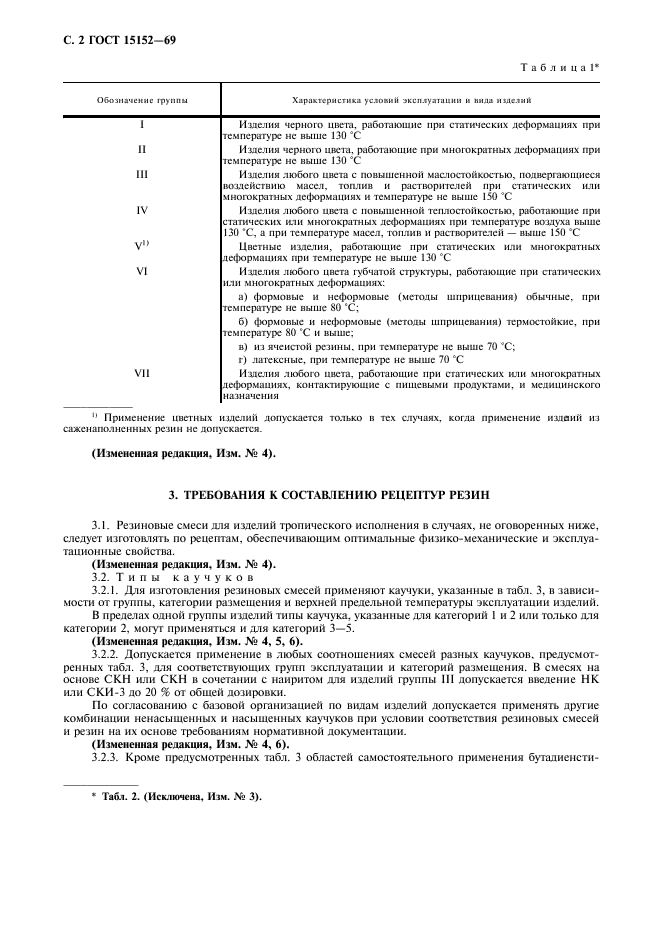

С. 2 ГОСТ 15152-69

Таблица!*

Обозначение ipynnu Характеристика условий эксплуатации и нида изделий 1 Изделия черного цвета, работающие при статических деформациях при температуре не выше 130 “С 11 Изделия черного цвета, работающие при многократных деформациях при температуре не выше 130 °С III Изделия любого ивста с повышенной маслостойкостыо, подвергающиеся воздействию масел, топлив и растворителей при статических или многократных деформациях и температуре не выше 150 1С IV Изделия любого цвета с повышенной теплостойкостью, работающие при статических или многократных деформациях при температуре воздуха выше 130 ‘С, а при температуре масел, топлив и растворителей — выше 150 С V*> Цветные изделия, работающие при статических или многократных деформациях при температуре не выше 130 X VI Изделия любого цвета губчатой структуры, работающие при статических или многокрзгных деформациях: а)    формовые и нсформовые (методы шприцевания) обычные, при температуре не выше S0 ‘С; б)    формовые и нсформовые (методы шприцевания) термостойкие, при температуре 80 ‘С и выше; в)    из ячеистой резины, при температуре не выше 70 ”0; г)    латексные, при температуре не выше 70 ‘С VII Изделия любого цвета, работающие при статических или многократных деформациях, контактирующие с пищевыми продуктами, и медицинского назначения

» Применение цветных изделий допускается только в тех случаях, когда применение нздаий из сажснагюлнснных резин не допускается.

(Измененная редакция. Изм. № 4).

3. ТРЕБОВАНИЯ К СОСТАВЛЕНИЮ РЕЦЕПТУР РЕЗИН

3.1.    Резиновые смеси для изделий тропического исполнения в случаях, не оговоренных ниже, следует изготовлять по рецептам, обеспечивающим оптимальные физико-механические и эксплуатационные свойства.

(Измененная редакция. Изм. № 4).

3.2.    Типы к а у ч у к о в

3.2.1.    Для изготовления резиновых смесей применяют каучуки, указанные в табл. 3. в зависимости от группы, категории размещения и верхней предельной температуры эксплуатации изделий.

В пределах одной группы изделий типы каучука, указанные для категорий 1 и 2 или только для категории 2, могут применяться и для категорий 3—5.

(Измененная редакция. Изм. № 4, 5, 6).

3.2.2.    Допускается применение в любых соотношениях смесей разных каучуков. предусмотренных табл. 3, для соответствующих групп эксплуатации и категорий размещения. В смесях на основе СКН или СКН в сочетании с наиритом для изделий группы 111 допускается введение НК или СКИ-3 до 20 % от обшей дозировки.

По согласованию с базовой организацией по видам изделий допускается применять другие комбинации ненасыщенных и насыщенных каучуков при условии соответствия резиновых смесей и резин на их основе требованиям нормативной документации.

(Измененная редакция, Изм. № 4, 6).

3.2.3.    Кроме предусмотренных табл. 3 областей самостоятельного применения бутадиенстн-

1

Таб.1. 2. (Исключена, Изм. № 3).

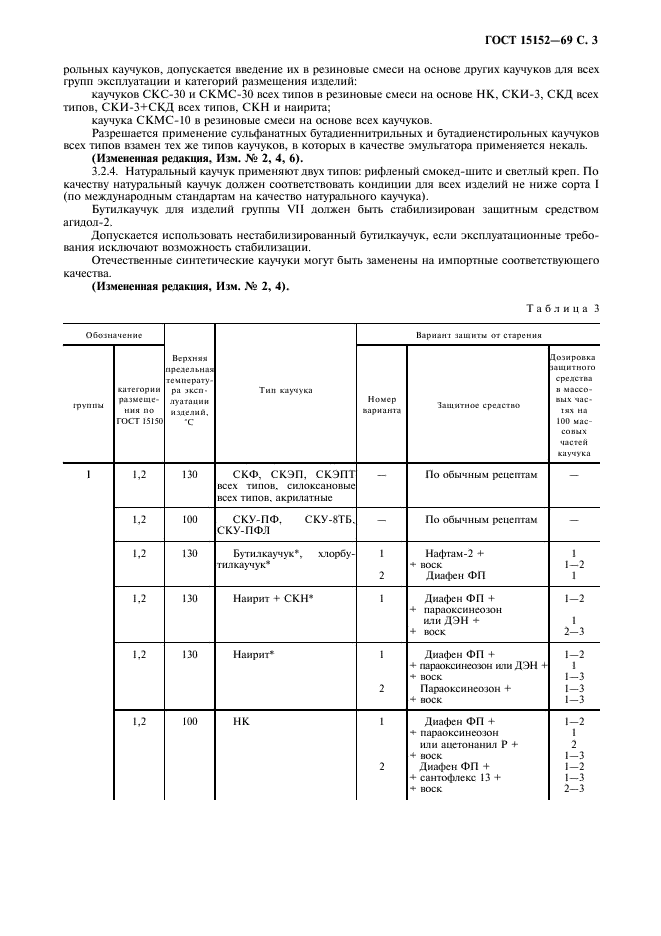

ГОСТ 15152-69 С. 3

рольных каучу к on, допускается введение их в резиновые смеси на основе других каучуков для всех групп эксплуатации и категорий размещения изделий:

каучуков СКС-30 и СКМС-30 всех типов в резиновые смеси на основе НК, СЖИ-3, СКД всех типов, СКИ-З+СКД всех типов. С’КН и наирита;

каучука СКМС-10 в резиновые смеси на основе всех каучуков.

Разрешается применение сульфанатных бутадиеннитрильных и бутадиенстирольных каучуков всех типов взамен тех же типов каучуков, в которых в качестве эмульгатора применяется некаль.

(Измененная редакция. Изм. № 2, 4, 6).

3.2.4. Натуральный каучук применяют двух типов: рифленый смокед-шитс и светлый креп. По качеству натуральный каучук должен соответствовать кондиции для всех изделий не ниже сорта I (по международным стандартам на качество натурального каучука).

Бутил каучук для изделий группы VII должен быть стабилизирован защитным средством агидол-2.

Допускается использовать нестабилнзированный бутил каучук, если эксплуатационные требования исключают возможность стабилизации.

Отечественные синтетические каучуки могут быть заменены на импортные соответствующего качества.

(Измененная редакиня. Изм. .N*9 2, 4).

Таблица 3

Обозначение Вариант защиты от старения (руппы категори и размещения по ГОСТ 15150 Верхняя предельная те мне рагу ра эксплуатации изделий, •с Тип каучука Номер вармаша Защитное средство Дозировка sauiHTHoio средства в массовых час-tax на 100 массовых частей каучука 1 1,2 130 СКФ. скэп. скэпт всех типов, силоксаноныс всех типов, акрилатные — По обычным рецептам — 1,2 100 СКУ-ПФ. СКУ-8ТБ. СКУ-ПФЛ — По обычным рецептам — 1,2 130 Бутилкаучук*, хлорбу-тилкаучук* 1 2 Нафгам-2 + + воск Диафсн ФП 1 1-2 1 1,2 130 Наирит + СКН* 1 Диафсн ФП + + параоксинсозон или ДЭН + + воск 1-2 1 2-3 1,2 130 Наирит* 1 2 Диафсн ФП + + параоксинеоэон или ДЭН + + воск Параоксинсозон + воск 1-2 1 1-3 1-3 1-3 1,2 100 НК 1 2 Диафен ФП + + параоксинсозон или аиегонанил Р + воск Диафен ФП + + сантофлекс 13 + + воск 1-2 1 2 1-3 1-2 1-3 2-3

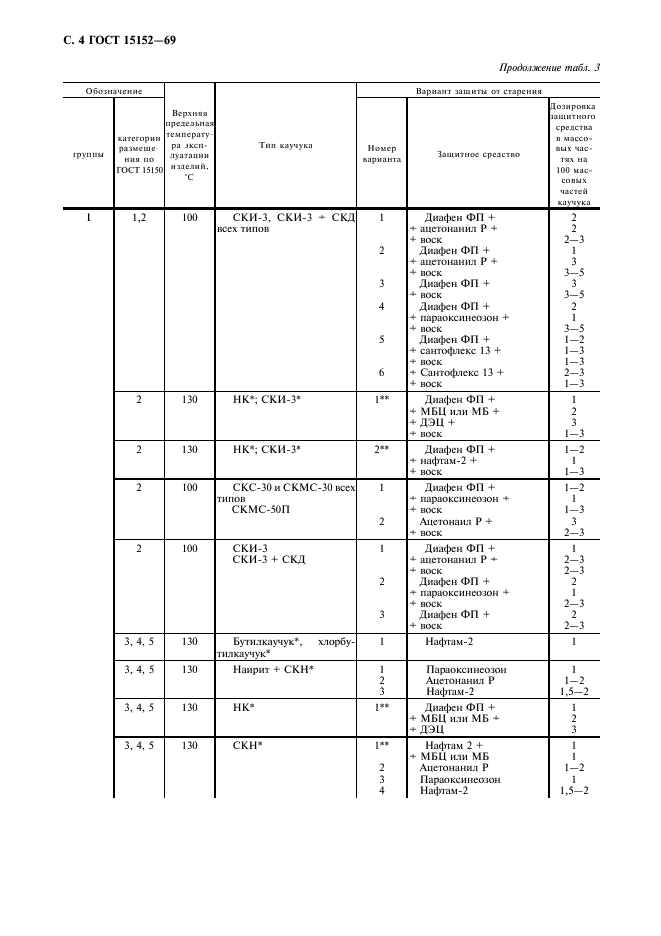

С. 4 ГОСТ 15152-69

Продолжение табя. J

Обозначение Верхняя предельная те мне рагу ра зкеп-луатации изделий. •с Тип каучука Вариант зашиты от старении группы категории размете ни» по ГОСТ 15150 Номер вариант Зашитое средство Позировка ia шит но г о средства и массовых частях на 100 массовых частей каучука 1 1,2 100 ски-з, ски-з * екд 1 Диафсн ФП + 2 ВССХ типов + аистонанил Р + 2 + воск 2-3 2 Диафсн ФГ1 + 1 + аистонанил Р + 3 + воск 3-5 3 Диафсн ФП + 3 * воск 3-5 4 Диафсн ФГ1 + 2 + параоксинсоюн + 1 + воск 3-5 5 Диафсн ФП + 1-2 + сантофлскс 13 + 1-3 + воск 1-3 6 + Сангофлекс 13 + 2-3 + воск 1-3 2 130 НК*; СКИ-З* I» Диафсн ФП + 1 + МБЦ или МБ + 2 + ДЭЦ + 3 + воск 1-3 2 130 НК*; СКИ-З* 2** Диафсн ФП + 1-2 + нафгам-2 + 1 + воск 1-3 2 100 СКС-ЗОи СКМС-30 всех 1 Диафен ФП + 1-2 ТИПОВ * параоксинсоюн + 1 СКМС-50П * воск 1-3 2 Ацстонаил Р + 3 + воск 2-3 2 100 СКИ-З I Диафсн ФП + 1 СКИ-З + СКД аистонанил Р * 2-3 воск 2-3 2 Диафсн ФП + 2 + параоксинсоюн + 1 + воск 2-3 3 Диафсн ФП + 2 + воск 2-3 3. 4. 5 130 Бутилкаучук*, хлорбу- 1 Нафгам-2 1 тилкаучук* 3.4. 5 130 Наирит + СКН* 1 Параоксинсоюн 1 2 Аистонанил Р 1-2 3 Нафгам-2 1.5-2 3. 4.5 130 « X Iя* Диафсн ФП + 1 + МБЦ или МБ * 2 + ДЭЦ 3 3. 4. 5 130 СКН* 1″ Нафтам 2 + 1 + МБЦ или МБ 1 2 Аистонанил Р 1-2 3 Параоксинсоюн 1 4 Нафгам-2 1,5-2

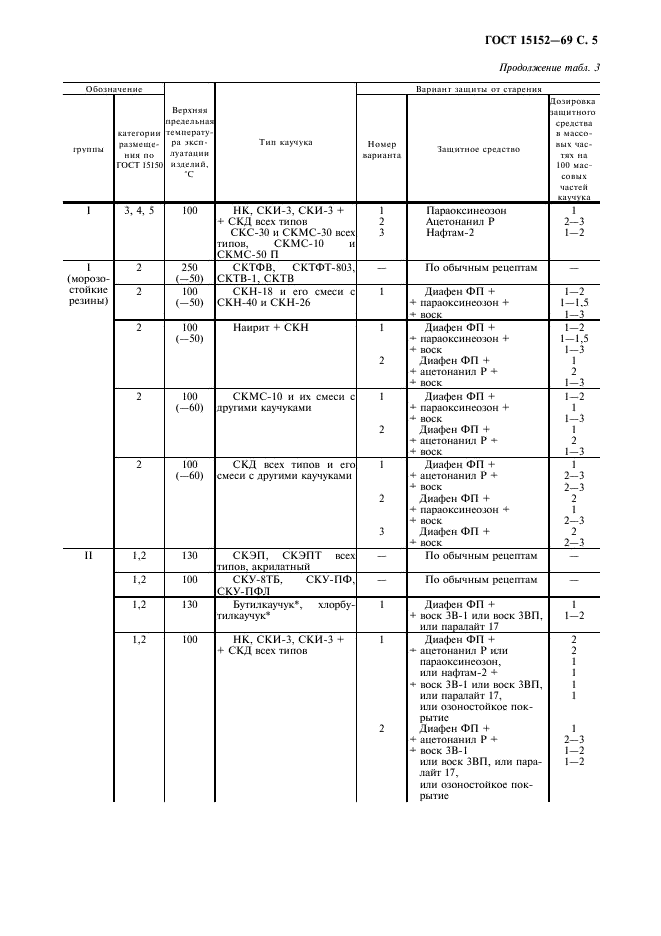

ГОСТ 15152-69 С. 5

Продолжение табя. J

Обозначение Варили 1 защити от стдренни Верхняя Зозиропка 1ЛШИГНОГО прслсльнля средства ipynnu категории размеще тс mix с рагу ра эксп Тип каучука Номер if массовых час ния IIO ГОСТ 15150 луатации изделий, •с вариант тях па 100 мас-сопых частей каучука 1 3. 4. 5 кю НК. ски-з, ски-з + + СКД всех типов СКС-30 и СКМС-30 всех типов, СКМС-10 и СКМС-50 П 1 2 3 Параоксинеозон Ацетонам ил Р Нафтам-2 — Is> 1 1 — Г V Ui 1 (морозо 2 250 (-50) СКТФВ, СКТФТ-803, СКТВ-1. сктв — По обычным рецептам — стойкие резины) 2 100 (-50) СКН-18 и его смеси с СКН-40 и СКН-26 1 Диафен ФП + + параоксинеозон + + воск 1-2 1-1.5 1-3 2 100 (-50) Наирит + СКН 1 2 Диафен ФП + *    параоксинеозон + + воск Диафен ФП + + апетонанил Р + *    воск 1-2 1-1,5 1-3 1 2 1-3 2 100 СКМС-10 и их смеси с 1 Диафен ФП + 1-2 (-60) другими каумуками 2 *■ параоксинеозон + воск Диафен ФП + + апетонанил Р + + воск 1 1-3 1 2 1-3 2 кю СКД всех типов и его 1 Диафен ФП + 1 (-60) смеси с другими каучуками 2 3 + апетонанил Р + *    воск Диафен ФГ1 + + параоксинеозон + воск Диафен ФП + *    воск 2-3 2-3 2 1 2-3 2 2-3 II 1,2 130 СКЭП. СКЭПТ всех типов, акрилатный — По обычным рецептам — 1,2 100 СКУ-8ТБ. СКУ-ПФ. СКУ-ПФЛ — По обычным рецептам — 1,2 130 Бутилкаучук*, хлорбу-тил каучук* 1 Диафен ФП + + воск ЗВ-1 или воск ЗВП. или паралайт 17 1 1-2 1,2 100 НК. СКИ-З, СКИ-З + +■ С’КД всех типов 1 2 Диафен ФП + *    апетонанил Р или параоксинеозон, или нафгам-2 + *    воск ЗВ-1 или воск ЗВП, или паралайт 17, или озоностойкое покрытие Диафен ФП + + апетонанил Р + *    воск ЗВ-1 или воск ЗВП, или пара-лайг 17, или озоностойкое покрытие 2 2 1 1 1 1 1 2-3 1-2 1-2

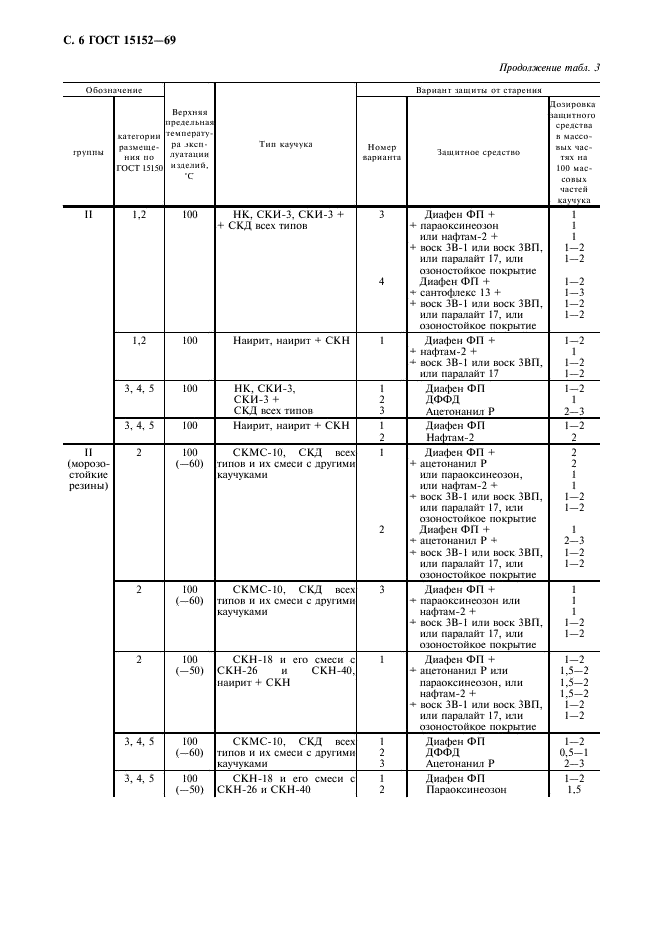

С. 6 ГОСТ 15152-69

Продолжение табя. J

Обозначение Варили! эашити от старения ■руниы категории размещения но ГОСТ 1S1S0 Верхняя •:- — mi •-ic\iiicp;iiv pa JKcti-луатаки и изделий. •с Тип каучука Номер варианта Защитное средство Позировка sauiitrtioro срслства и массовых частях на 100 массовых частей каучука II 1.2 100 НК. СКИ-3. СКИ-3 + + СКД всех типов 3 4 Диафен ФП + + параоксинеозон или нафгам-2 + + воск ЗВ-1 или воск ЗВП. или паралайт 17. или озоностойкое покрытие Диафсн ФП + + сантофлекс 13 + + воск ЗВ-1 или воск ЗВП. или паралайт 17. или озоностойкое покрытие ТТТТ тт— IV IV и» IV IV IV 1,2 100 Наирит. наирит + СКН 1 Диафсн ФП + нафтам-2 + воск ЗВ-1 или воск ЗВП. или паралайт 17 1-2 1 1-2 1-2 3.4.5 100 НК. СКИ-3, СКИ-3 + 1 2 Диафен ФП ДФФД 1-2 1 СКД всех типов 3 Аиетонанил Р 2-3 3. 4. 5 100 Наирит. наирит + СКН 1 2 Диафсн ФГ1 Нафтам-2 1-2 2 II 2 100 СКМС-10, СКД всех 1 Диафсн ФП + 2 (морозо (-60) типов и их смеси с другими + аиетонанил Р 2 стойкие резины) каучуками 2 или параоксинеозон, или нафтам-2 + воск ЗВ-1 или воск ЗВП, или паралайт 17, или озоностойкое покрытие Диафсн ФП + + аиетонанил Р + воск ЗВ-1 или воск ЗВП, или паралайт 17, или озоностойкое покрытие I 1 1-2 1-2 1 2-3 1-2 1-2 2 100 СКМС-10. СКД всех 3 Диафен ФП + 1 (-60) типов и их смеси с другими каучуками + параоксинеозон или нафтам-2 + -*■ воск ЗВ-1 или воск ЗВП. или паралайт 17, или озоностойкое покрытие 1 1 1-2 1-2 2 100 (-50) СКН-18 и его смеси с СКН-26 и СКН-40. наирит + СКН 1 Диафсн ФП + * аиетонанил Р или параоксинеозон. или нафтам-2 + воск ЗВ-1 или воск ЗВП, или паралайт 17, или озоностойкое покрытие 1-2 1.5-2 1.5-2 1.5-2 1-2 1-2 3.4. 5 100 (-60) СКМС-10. СКД всех типов и их смеси с другими каучуками 1 2 3 Диафен ФП ДФФД Аиетонанил Р 1-2 0,5-1 2-3 3. 4. 5 100 (-50) СКН-IS и его смеси с СКН-26 и СКН-40 1 2 Диафсн ФП Параоксинсозон 1-2 1.5

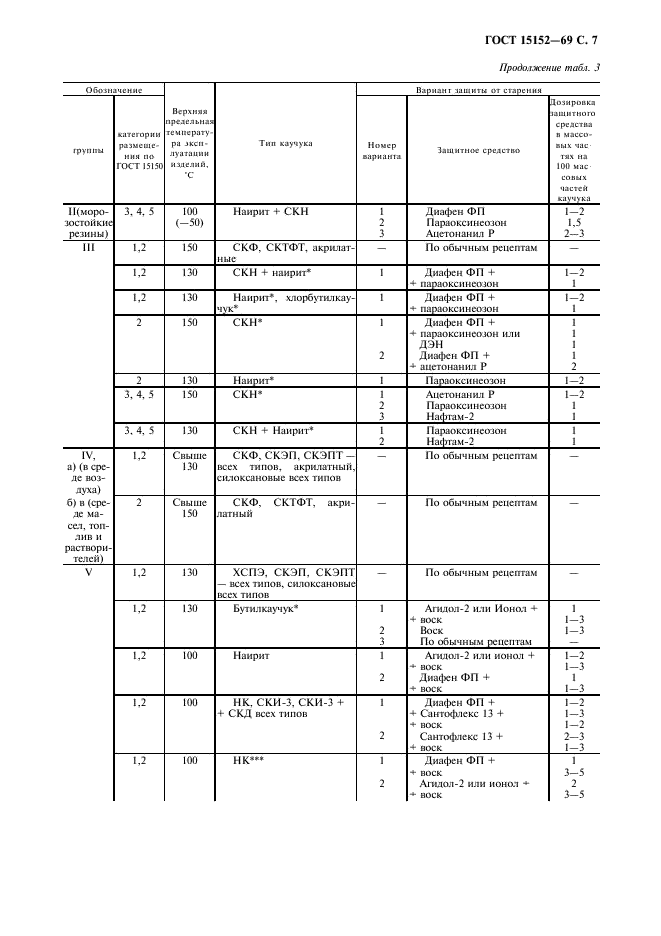

ГОСТ 15152-69 С. 7

Продолжение табя. J

Обозначение Верхняя lipC.ILM 1.11.’. Я те\терат\- pa JlCClt-луатацни изделий, •с Тип каучука Варкам■ защити от старении группы категории размещении по ГОСТ 15150 Комер варианта Защитное средство Зозироика sauiiiTHoro срслстал о массовых час гях на 101) массовых частей каучука 1К морозостойкие резины) 3. 4. 5 100 (-50) Наирит + СКН 1 2 3 Диафен ФП Параоксинеозон Ацстонанил Р 1-2 1,5 2-3 III 1,2 150 СКФ, СКТФТ, акрилат-иые — По обычным рецептам — 1,2 130 СКН + наирит* I Диафен ФП + + параоксинеозон 1-2 1 1,2 130 Наирит*. хлорбуг ил каучук* 1 Диафен ФП + + параоксинеозон 1-2 1 2 150 СКН* 1 2 Диафен ФП + + параоксинеозон или ДЭН Диафен ФП + ацстонанил Р 1 1 1 1 2 2 130 Наирит* 1 Параоксинеозон 1-2 3. 4. 5 150 СКН* 1 2 3 Ацстонанил Р Параоксинеозон Нафгах<-2 1-2 1 1 3. 4. 5 130 СКН + Наирит* 1 2 Параоксинеозон Нафгам-2 1 1 IV, а)    (в среде воздуха) б)    в(среде масел. топлив и раствори телей) 1,2 Свыше 130 СКФ. СКЭП.СКЭПТ -всех типов, акрилатный, силоксановые всех типов По обычным рецептам 2 Свыше 150 СКФ. СКТФТ. акри-латный По обычным рецептам V 1,2 130 ХСПЭ. СКЭП. СКЭПТ — всех типов, силоксановые всех типов По обычным рецептам 1,2 130 Бутилкаучук* 1 2 3 Агидол-2 или Ионол + воск Воск По (Зычным ренетам 1 1-3 1-3 1,2 100 Наирит 1 2 Агидол-2 или ионол + * воск Диафен ФП + -*■ век-к 1-2 1-3 1 1-3 1,2 100 НК. СКИ-3. СКИ-3 + + СКД всех типов 1 2 Диафен ФП + + Сангофчекс 13 + + воск Саитофлекс 13 + + воск 1-2 1-3 1-2 2-3 1-3 1,2 100 НК**» 1 2 Диафен ФГ1 + + воск Агидол-2 или ионол * * воск 1 3-5 2 3-5

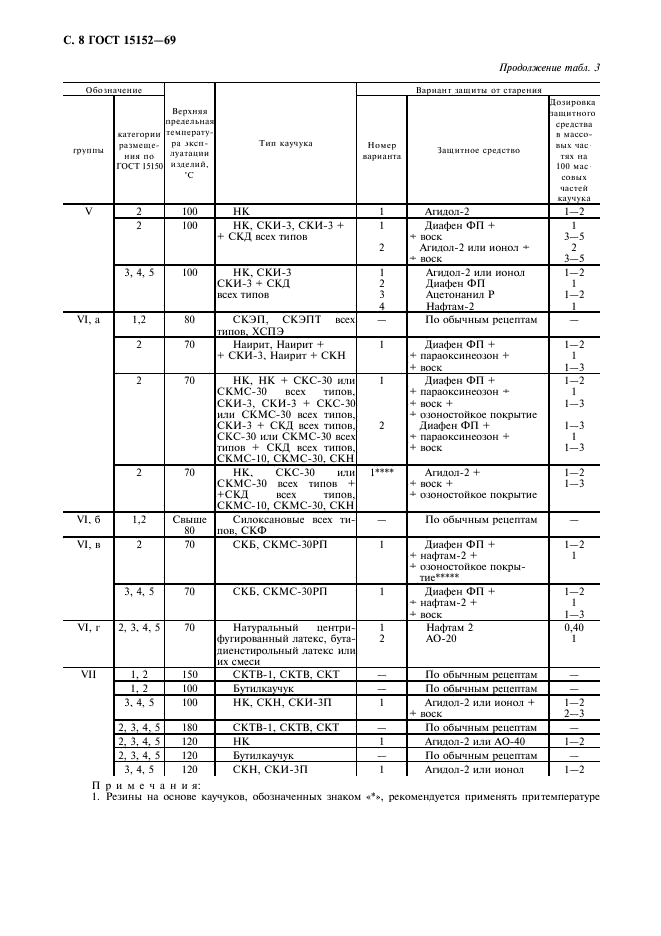

С. 8 ГОСТ 15152-69

Продолжение табя. J

Обо значение Варкам■ защити от старении Верхняя Зозироика 1ЭЩИТНОГО (руппы категории размещении по ГОСТ 15150 предел mi ля тс мне рагу ра эксплуатации изделий, •с Тип каучука Комер варианта Защитное средство срелстаа о массовых частях на 101) массовых частей каучука V 2 100 НК 1 Атидол-2 1-2 2 100 НК. СКИ-3, СКИ-3 + + СКД всех типов 1 2 Диафен ФП + + воск Атидол-2 или ионол * * воск 1 3-5 2 3-5 3,4.5 100 НК. СКИ-3 СКИ-3 + СКД всех типов 1 2 3 4 Атидол-2 или ионол Диафсн ФП Ацетонанил Р НаФтам-2 1-2 I 1-2 1 VI. a 1,2 so СКЭП. СКЭПТ всех типов. ХСПЭ — По обычным рецептам — 2 70 Наирит. Наирит + + СКИ-3. Наирит + СКН 1 Диафен Ф11 + + параокси неозон + + воск 1-2 I 1-3 2 70 НК. НК + СКС-30 или СКМС-30 всех типов. СКИ-3. СКИ-3 + СКС-30 1 Диафсн ФП + + параоксинеозон * + воск + 1-2 1 1-3 или СКМС-30 всех типов. СКИ-3 + СКД всех типов. СКС-30 или СКМС-30 всех типов + СКД всех типов. СКМС-10. СКМС-30. СКН 2 -*• озоностоикос покры тие Диафсн ФП + + параоксинеозон + + воск 1-3 1 1-3 2 70 НК. СКС-30 или СКМС-30 всех типов + +СКД всех типов. СКМС-10. СКМС-30. СКН I**»* Атидол-2 + + воск + * озоностоикос покрытие ГЧ *Л 22 VI. 6 1,2 Свыше S0 С’илоксановыс всех типов. СКФ — По обычным рецептам — VI. к 2 70 СКБ. СКМС-30РП 1 Диафсн ФП + + нафтам-2 + * озоностоикос покрытие***** 1-2 1 3, 4.5 70 СКВ. СКМС-30РП 1 Диафсн ФП + нафтам-2 + * воск 1-2 1 1-3 VI. г 2, 3. 4. 5 70 Натуральный центрифугированный латекс, бута-диснстирольный латекс или их смеси 1 2 Нафтам 2 А0-20 0.40 1 VII 1. 2 150 СКТВ-1. СКТВ. СКТ — По обычным рецептам — 1. 2 100 Бутил каучук — По обычным рецептам — 3. 4. 5 100 НК. СКН. СКИ-ЗП 1 Атидол-2 или ионол + + воск 1-2 2-3 2. 3. 4. 5 180 СКТВ-1. СКТВ. СКТ — По обычным рецептам — 2. 3. 4. 5 120 НК 1 Атидол-2 или АО-40 1-2 2. 3. 4. 5 120 Бутил каучук — По обычным рецептам — 3. 4. 5 120 СКН. СКИ-ЗП 1 Атидол-2 или ионол 1-2

Примечания: 1. Резины на основе каучуков. обозначенных знаком «*», рекомендуется применять при температуре

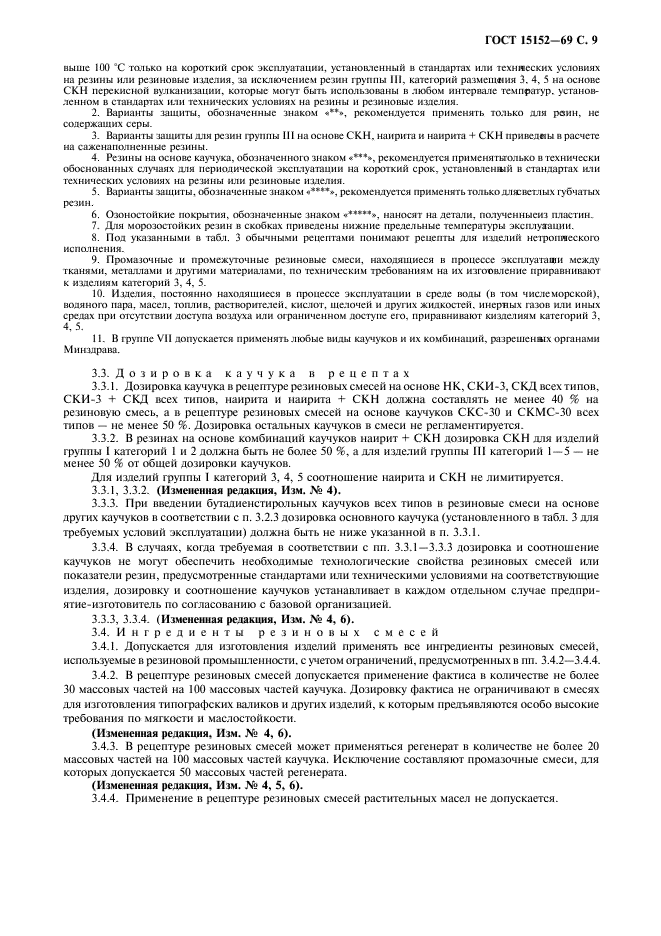

ГОСТ 15152-69 С. 9

выше 100 С только на короткий срок эксплуатации, усганоатенный в стандартах или технпеских условиях на резины или резиновые изделия, за исключением резин группы III, категорий размещмия 3. 4, 5 на основе СКН перс кис ной вулканизации, которые могут быть использованы в любом интервале темпратур. установленном в стандартах iliii технических условиях на резины и резиновые изделия.

2.    Варианты зашиты, обозначенные знаком «***, рекомендуется применять только для роин. не содержащих серы.

3.    Варианты зашиты для резин группы III на основе СКН. наирита и наирита + СКН ириведеш в расчете на саженаполненные резины.

4.    Резины на основе каучука, обозначенного знаком «***», рекомендуется применятьтолько в технически обоснованных случаях для периодической эксплуатации на короткий срок, установлений в стандартах или технических условиях на резины или резиновые изделия.

5.    Вариангы зашиты, обозначенные знаком «****», рекомендуется применять только для: ветл ых губчатых резин.

6.    Озоностойкие покрытия, обозначенные знаком И****», наносят на детали, полученныеиз пластин.

7.    Для морозостойких резин в скобках приведены нижние предельные температуры эксплуааиии.

S. Под указанными в табл. 3 обычными рецептами понимают рецепты для изделий нетроппеского исполнения.

9.    Промазочные и промежуточные резиновые смеси, находящиеся в процессе эксплуатант между тканями, металлами и другими материалами, по техническим требованиям на их изготовление приравнивают к изделиям категорий 3, 4, S.

10.    Изделия, постоянно находящиеся в процессе эксплуатации в среде воды (в том числеморской), водяного пара, масел, топлив, растворителей, кислот, щелочей и других жидкостей, инеряых газов или иных средах при отсутствии доступа воздуха или ограниченном доступе его, приравниваю!’ кизделиям категорий 3, 4.5.

11.    В группе VII допускается применять любые виды каучуков и их комбинаций, разрешеншх органами Минздрава.

3.3. Дозировка каучука в рецептах

3.3.1.    Дозировка каучука в рецептуре резиновых смесей на основе НК, СКИ-3, СКД всех типов, СКИ-3 + СКД всех типов, наирита и наирита + СКН должна составлять не менее 40 % на резиновую смесь, а в рецептуре резиновых смесей на основе каучуков СКС-30 и СКМС-30 всех типов — не менее 50 %. Дозировка остальных каучуков в смеси не регламентируется.

3.3.2.    В резинах на основе комбинаций каучуков наирит + СКН дозировка СКН для изделий группы I категорий I и 2 должна быть не более 50 %, а для изделий группы III категорий 1 — 5 — не менее 50 % от общей дозировки каучуков.

Для изделий группы 1 категорий 3. 4, 5 соотношение наирита и СКН не лимитируется.

3.3.1.    3.3.2. (Измененная редакция. Изм. № 4).

3.3.3.    При введении бутадиенстирольных каучуков всех типов в резиновые смеси на основе других каучуков в соответствии с п. 3.2.3 дозировка основного каучука (установленного в табл. 3 для требуемых условий эксплуатации) должна быть не ниже указанной в п. 3.3.1.

3.3.4.    В случаях, когда требуемая в соответствии с пп. 3.3.1—3.3.3 дозировка и соотношение каучуков не могут обеспечить необходимые технологические свойства резиновых смесей или показатели резин, предусмотренные стандартами или техническими условиями на соответствующие изделия, дозировку и соотношение каучуков устанавливает в каждом отдельном случае предприятие-изготовитель по согласованию с базовой организацией.

3.3.3, 3.3.4. (Измененная редакция, Изм. Ns 4, 6).

3.4.    Ингредиенты резиновых смесей

3.4.1.    Допускается для изготовления изделий применять все ингредиенты резиновых смесей, используемые в резиновой промышленности, с учетом ограничений, предусмотренных в пп. 3.4.2—3.4.4.

3.4.2.    В рецептуре резиновых смесей допускается применение фактиса в количестве не более 30 массовых частей на 100 массовых частей каучука. Дозировку фактиса не ограничивают в смесях для изготовления типографских валиков и других изделий, к которым предъявляются особо высокие требования по мягкости и маслостойкости.

(Измененная редакция. Изм. № 4, 6).

3.4.3.    В рецептуре резиновых смесей может применяться регенерат в количестве не более 20 массовых частей на 100 массовых частей каучука. Исключение составляют промазочные смеси, для которых допускается 50 массовых частей регенерата.

(Измененная редакция. Изм. № 4, 5, 6).

3.4.4.    Применение в рецептуре резиновых смесей растительных масел не допускается.

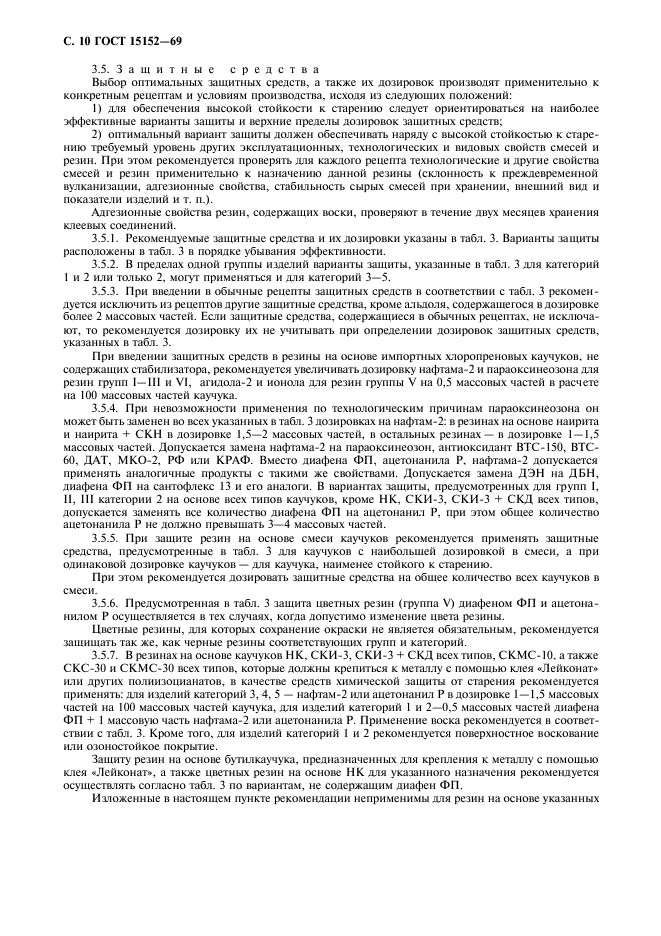

С. 10 ГОСТ 15152-69

3.5. Защитные средства

Выбор оптимальных защитных средств, а также их дозировок производят применительно к конкретным рецептам и условиям производства, исходя из следующих положений:

1)    для обеспечения высокой стойкости к старению следует ориентироваться на наиболее эффективные варианты защиты и верхние пределы дозировок защитных средств;

2)    оптимальный вариант зашиты должен обеспечивать наряду с высокой стойкостью к старению требуемый уровень других эксплуатационных, технологических и видовых свойств смесей и резин. При этом рекомендуется проверять для каждого рецепта технологические и другие свойства смесей и резин применительно к назначению данной резины (склонность к преждевременной вулканизации, адгезионные свойства, стабильность сырых смесей при хранении, внешний вид и показатели изделий и т. п.).

Адгезионные свойства резин, содержащих воски. проверяют в течение двух месяцев хранения клеевых соединений.

3.5.1.    Рекомендуемые защитные средства и их дозировки указаны в табл. 3. Варианты зашиты расположены в табл. 3 в порядке убынання эффективности.

3.5.2.    В пределах одной группы изделий варианты защиты, указанные в табл. 3 для категорий I и 2 или только 2, могут применяться и для категорий 3—5.

3.5.3.    При введении в обычные рецепты защитных средств в соответствии с табл. 3 рекомендуется исключить из рецептов другие защитные средства, кроме альдоля, содержащегося в дозировке более 2 массовых частей. Если защитные средства, содержащиеся в обычных рецептах, не исключают, то рекомендуется дозировку их не учитывать при определении дозировок зашитых средств, указанных в табл. 3.

При введении защитных средств в резины на основе импорлсых хлоропреновых каучуков. не содержащих стабилизатора, рекомендуется увеличивать дозировку нафтама-2 и параоксинеозона для резин групп 1—111 и VI, агидола-2 и ионола для резин группы V на 0,5 массовых частей в расчете на 100 массовых частей каучука.

3.5.4.    При невозможности применения по технологическим причинам параоксинеозона он может быть заменен во всех указанных в табл. 3 дозировках на нафтам-2: в резинах на основе наирита и наирита + СКН в дозировке 1.5—2 массовых частей, в остальных резинах — в дозировке 1 — 1,5 массовых частей. Допускается замена нафтама-2 на параоксинеозон, антиоксидант BTC-150. ВТС-60, ДАТ, МКО-2, РФ или КРАФ. Вместо диафена ФП, ацетонаннла Р. нафтама-2 допуска
