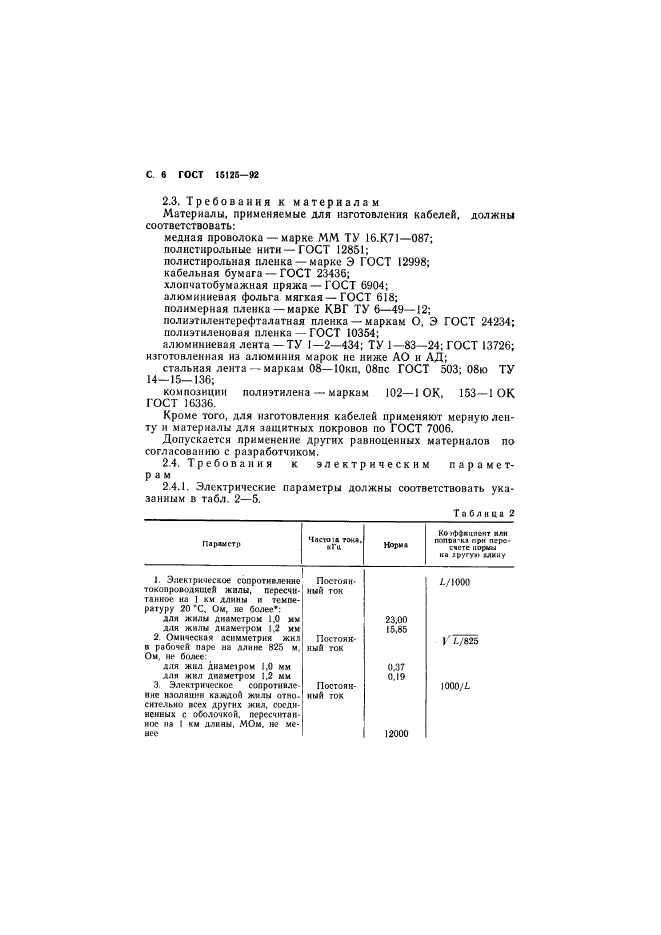

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

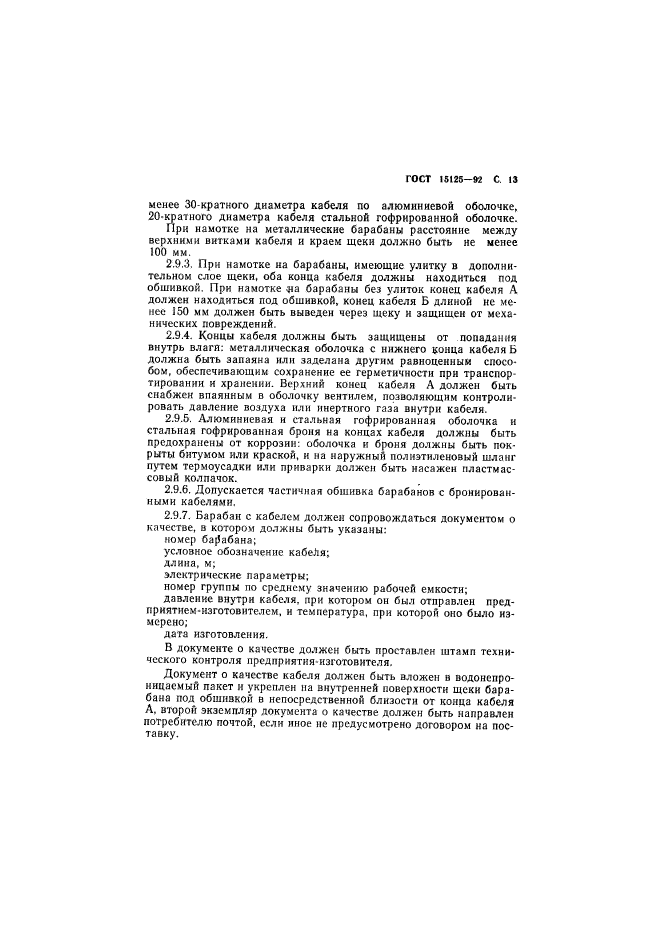

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

Страница 21

Страница 22

Страница 23

Страница 24

Страница 25

Страница 26

Страница 27

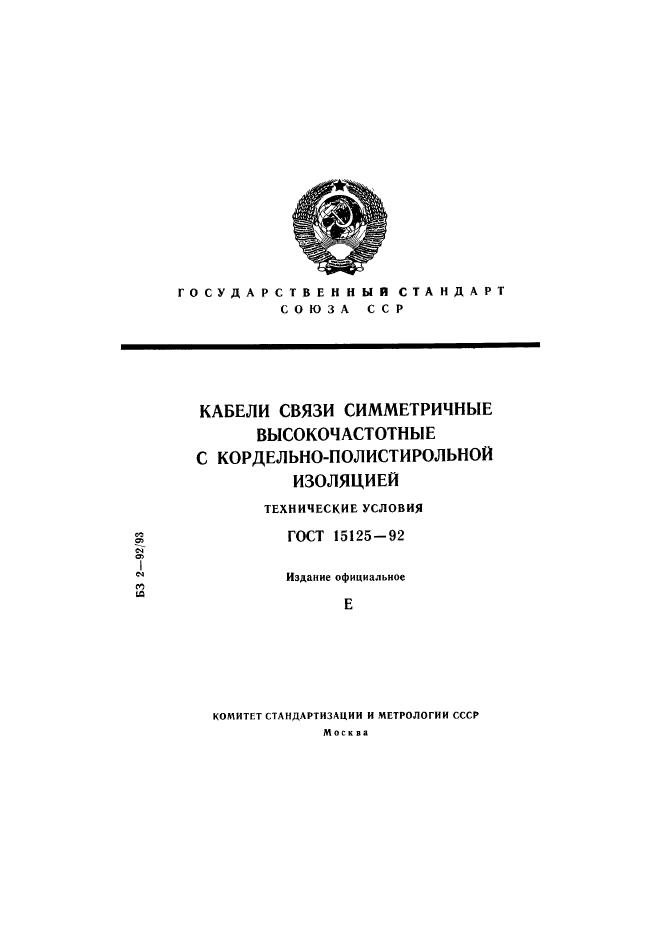

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАБЕЛИ СВЯЗИ СИММЕТРИЧНЫЕ
ВЫСОКОЧАСТОТНЫЕ
С КОРДЕЛЬНО-ПОЛИСТИРОЛЬНОЙ
ИЗОЛЯЦИЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 15125-92

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.93

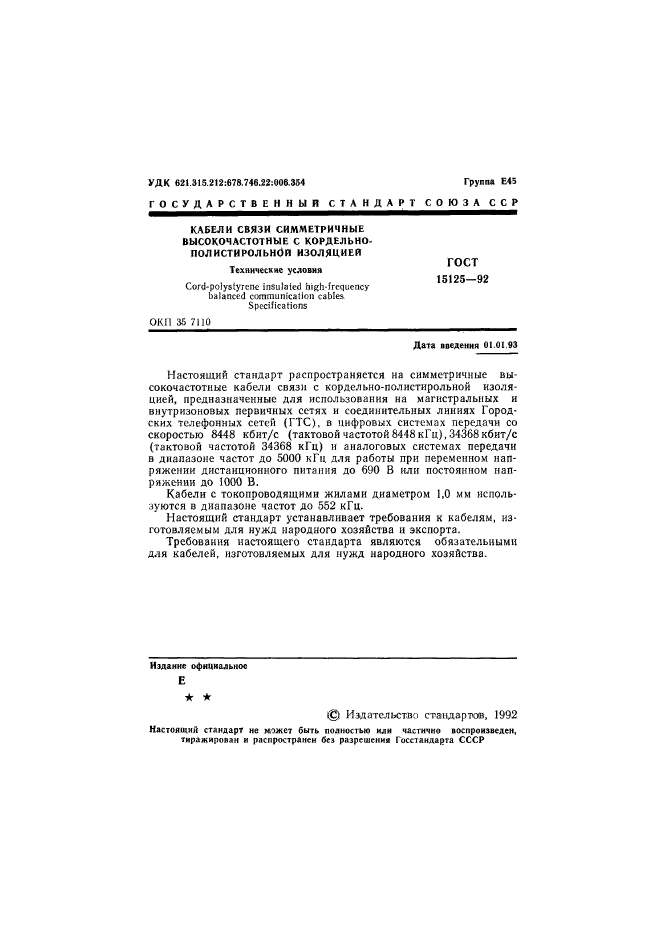

Настоящий стандарт распространяется на симметричные высокочастотные кабели связи с кордельно-полистирольной изоляцией, предназначенные для использования на магистральных и внутризоновых первичных сетях и соединительных линиях Городских телефонных сетей (ГТС), в цифровых системах передачи со скоростью 8448 кбит/с (тактовой частотой 8448 кГц), 34368 кбит/с (тактовой частотой 34368 кГц) и аналоговых системах передачи в диапазоне частот до 5000 кГц для работы при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.

Кабели с токопроводящими жилами диаметром 1,0 мм используются в диапазоне частот до 552 кГц.

Настоящий стандарт устанавливает требования к кабелям, изготовляемым для нужд народного хозяйства и экспорта.

Требования настоящего стандарта являются обязательными для кабелей, изготовляемых для нужд народного хозяйства.

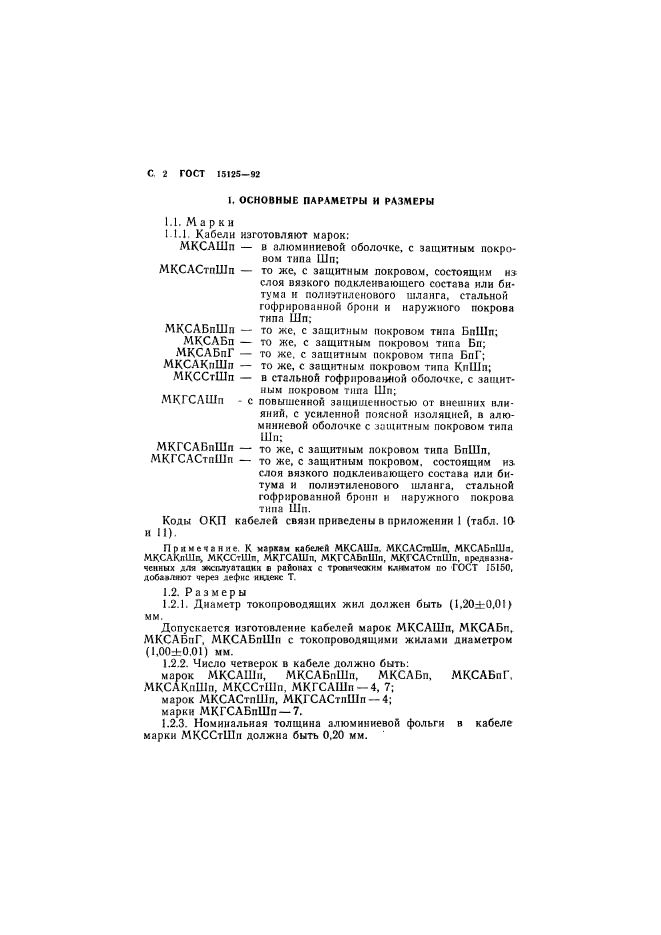

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Марки

1.1.1 Кабели изготовляют марок:

МКСАШп — в алюминиевой оболочке, с защитным покровом типа Шп;

МКСАСтпШп — то же, с защитным покровом, состоящим из слоя вязкого подклеивающего состава или битума и полиэтиленового шланга, стальной гофрированной брони и наружного покрова типа Шп;

МКСАБпШп — то же, с защитным покровом типа БпШп;

МКСАБп — то же, с защитным покровом типа Бп;

МКСАБпГ — то же, с защитным покровом типа БпГ;

МКСАКпШп — то же, с защитным покровом типа КпШп;

МКССтШп — в стальной гофрированной оболочке, с защитным покровом типа Шп;

МКГСАШп — с повышенной защищенностью от внешних влияний, с усиленной поясной изоляцией, в алюминиевой оболочке с защитным покровом типа Шп;

МКГСАБпШп — то же, с защитным покровом типа БпШп;

МКГСАСтпШп — то же, с защитным покровом, состоящим из слоя вязкого подклеивающего состава или битума и полиэтиленового шланга, стальной гофрированной брони и наружного покрова типа Шп.

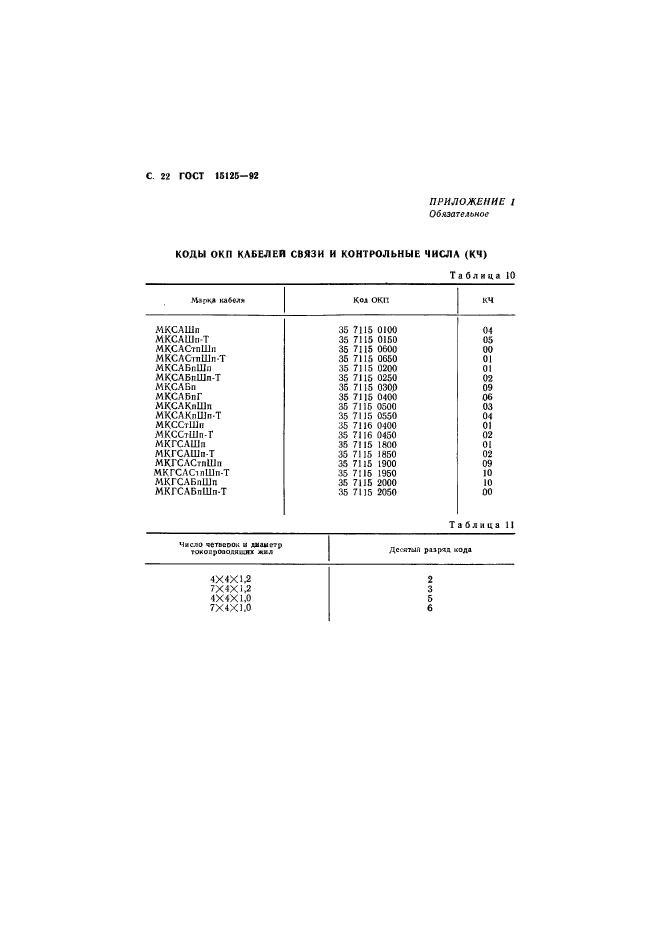

Коды ОКП кабелей связи приведены в приложении 1 (табл. 10 и 11).

Примечание. К маркам кабелей МКСАШп, МКСАСтпШп, МКСАБпШп, МКСАКпШп, МКССтШп, М
