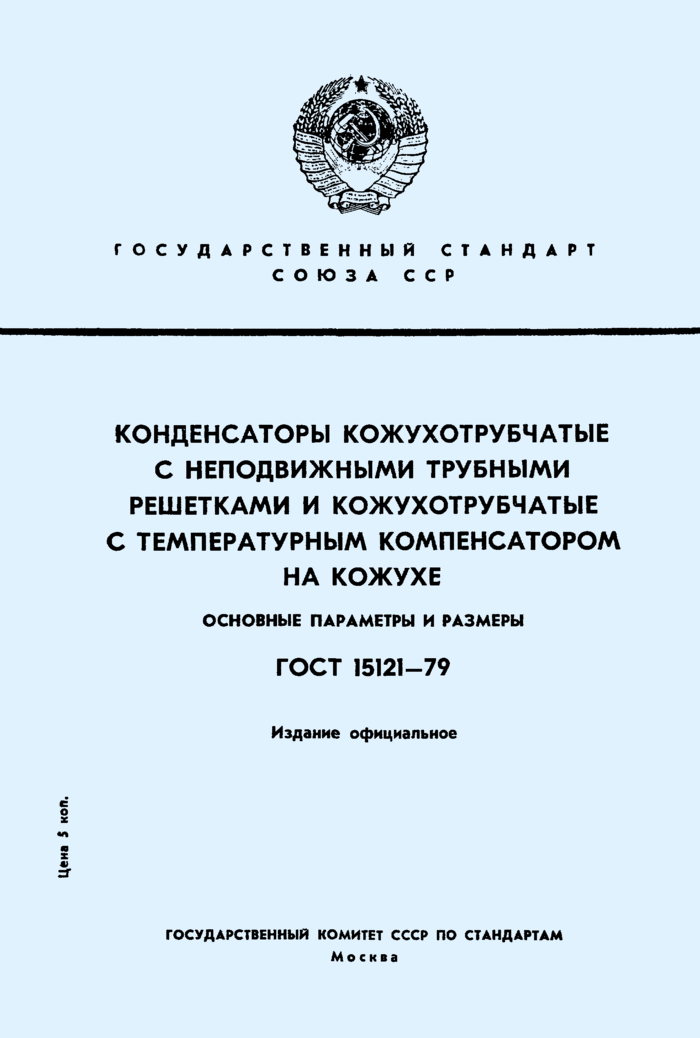

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНДЕНСАТОРЫ КОЖУХОТРУБЧАТЫЕ С НЕПОДВИЖНЫМИ ТРУБНЫМИ РЕШЕТКАМИ И КОЖУХОТРУБЧАТЫЕ С ТЕМПЕРАТУРНЫМ КОМПЕНСАТОРОМ НА КОЖУХЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 15121-79

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Моста

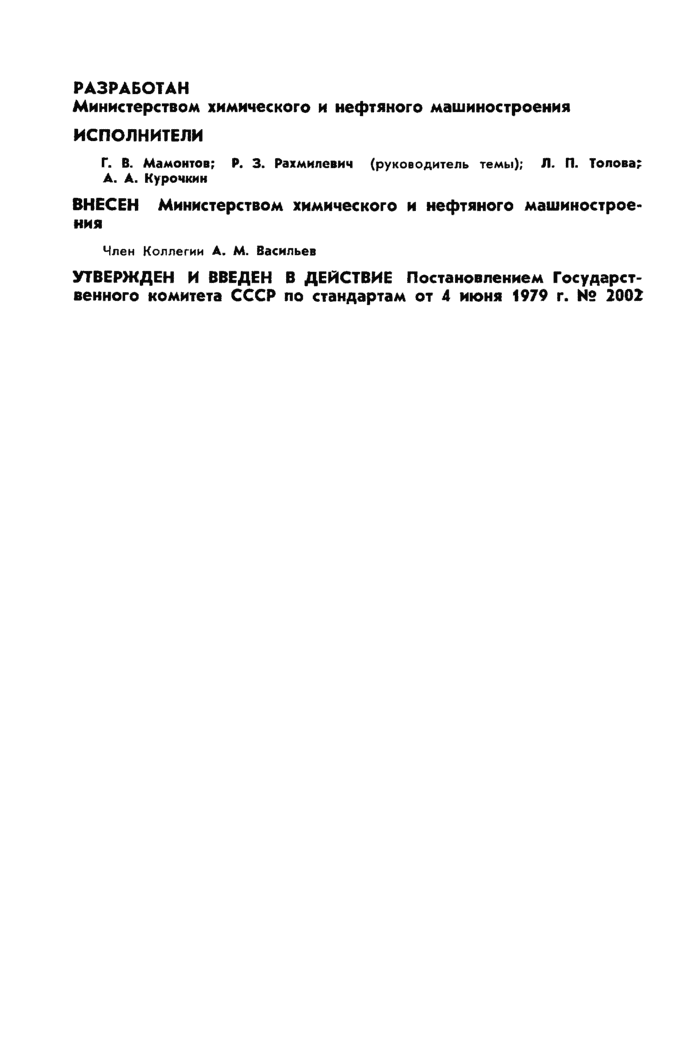

РАЗРАБОТАН

Министерством химического и нефтяного машиностроения ИСПОЛНИТЕЛИ

Г. В. Мамонтов; Р. 3. Рахмилевич (руководитель темы); Л. П. Толова; ▲. А. Курочкин

ВНЕСЕН Министерством химического и нефтяного машиностроения

Член Коллегии А. М. Васильев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 4 июня 1979 г. N9 2002

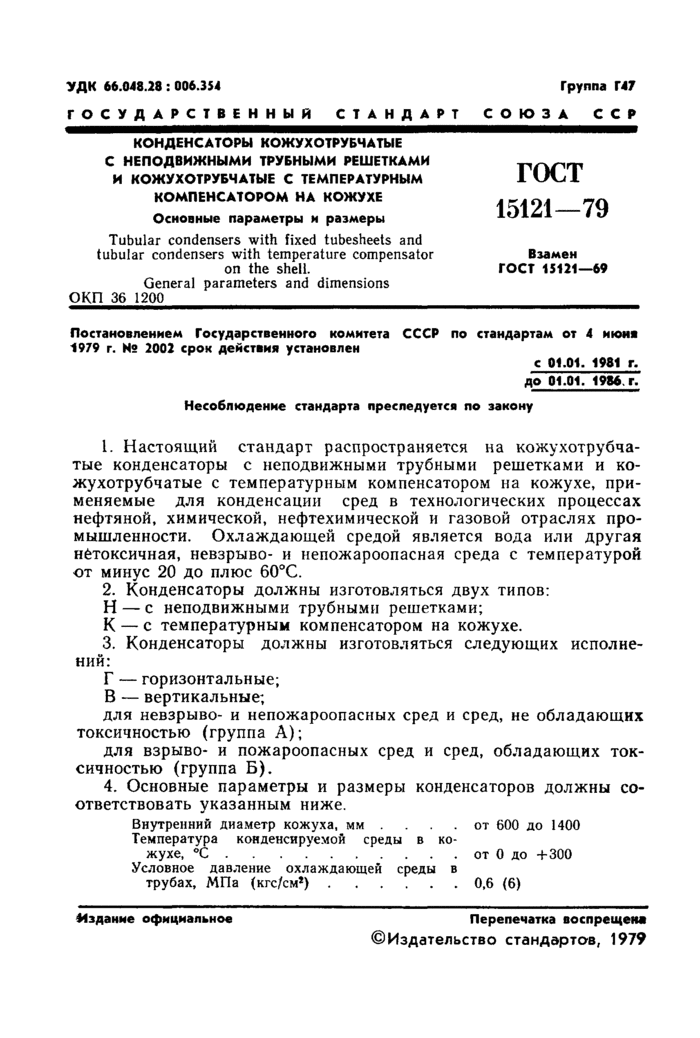

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНДЕНСАТОРЫ КОЖУХОТРУБЧАТЫЕ С НЕПОДВИЖНЫМИ ТРУБНЫМИ РЕШЕТКАМИ И КОЖУХОТРУБЧАТЫЕ С ТЕМПЕРАТУРНЫМ КОМПЕНСАТОРОМ НА КОЖУХЕ Основные параметры н размеры Tubular condensers with fixed tubesheets and	ГОСТ
	15121—79

tubular condensers with temperature compensator	Взамен
on the shell.	ГОСТ 15121-69
General parameters and dimensions
ОКП 36 1200

Постановлением Государственного комитета СССР по стандартам от 4 нюив 1979 г. № 2002 срок действия установлен

с 01.01. 1981 г. до 01.01. 1986. г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на кожухотрубчатые конденсаторы с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе, применяемые для конденсации сред в технологических процессах нефтяной, химической, нефтехимической и газовой отраслях промышленности. Охлаждающей средой является вода или другая нетоксичная, невзрыво- и непожароопасная среда с температурой от минус 20 до плюс 60°С.

2. Конденсаторы должны изготовляться двух типов:

Н — с неподвижными трубными решетками;

К — с температурным компенсатором на кожухе.

3. Конденсаторы должны изготовляться следующих исполнений:

Г — горизонтальные;

В — вертикальные;

для невзрыво- и непожароопасных сред и сред, не обладающих токсичностью (группа А);

для взрыво- и пожароопасных сред и сред, обладающих токсичностью (группа Б).

4. Основные параметры и размеры конденсаторов должны соответствовать указанным ниже.

Внутренний диаметр кожуха, мм .от 600 до 1400

Температура конденсируемой среды в кожухе, °С……….от 0 до +300

Условное давление охлаждающей среды в трубах, МПа (кгс/см*)……0,6 (6)

Издание официальное

Перепечатка воспрещена

©Издательство стандартов, 1979

Условное давление конденсируемой среды в кожухе, МПа (кгс/см²), для конденсаторов типов:

Н………..0.6; 1,0; 1,6; 2.5

(6; 10; 16; 25)

К………..0,6; 1,0; 1.6

(6; 10; 16)

Число ходов по трубам……2, 4, 6

Поверхность теплообмена, м²…..от 46 до 865

5. Основные размеры конденсаторов горизонтального исполнения должны соответствовать указанным на черт. 1 и в табл. 1, конденсаторов вертикального исполнения — на черт. 2 и в табл. К

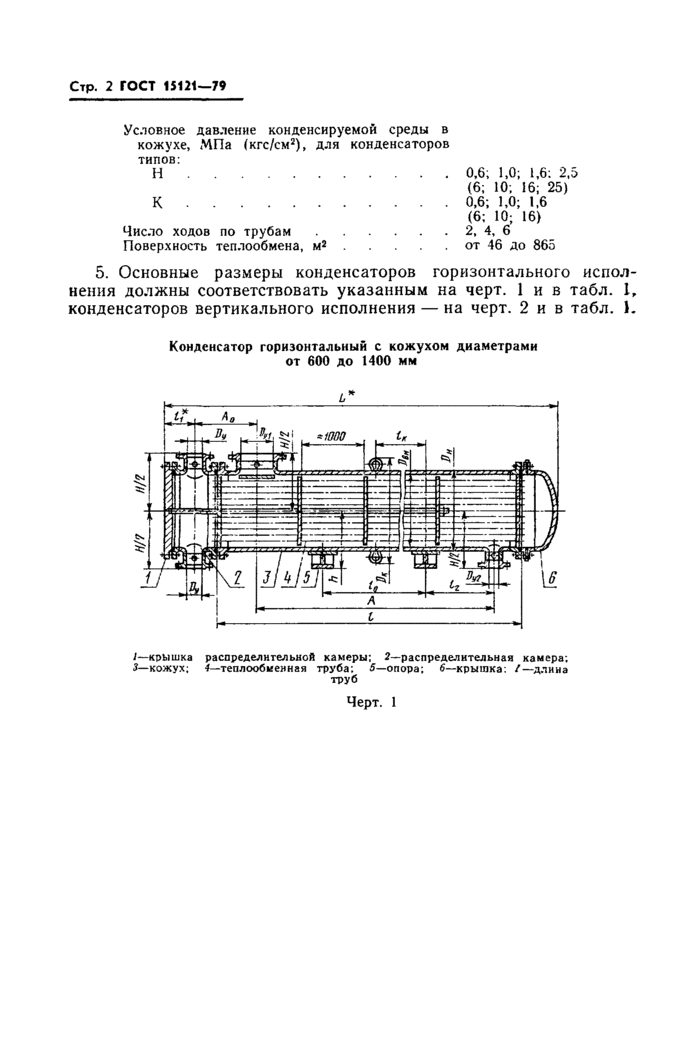

Конденсатор горизонтальный с кожухом диаметрами от 600 до 1400 мм

I—крышка распределительной камеры; 2—распределительная камера; 3— кожух; 4—теплообменная труба; 5—опора; б—крышка: /—длина

труб

Черт. 1

ГОСТ 15121-79 Стр. 3

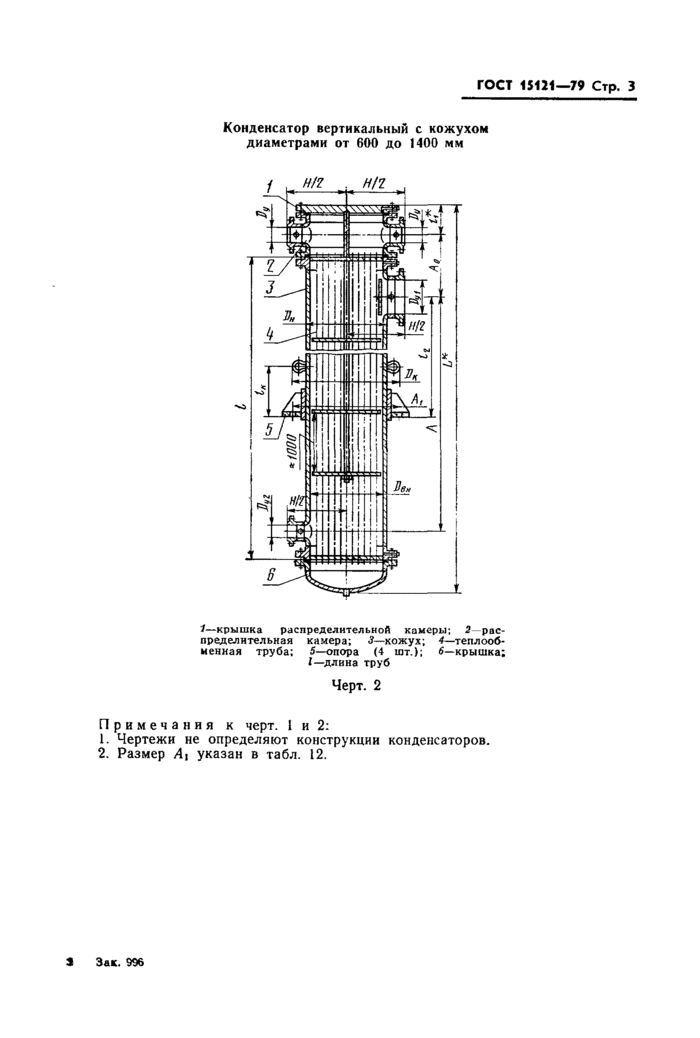

Конденсатор вертикальный с кожухом диаметрами от 600 до 1400 мм

Н/2 НЦ

7—крышка распределительной камеры; 2 распределительная камера; J—кожух; •♦—теплообменная труба; 5—опора (4 шт.); 6—крышка;

I—длина труб

Черт. 2

Примечания к черт. I и 2;

1. Чертежи не определяют конструкции конденсаторов.

2. Размер А| указан в табл. 12.

J Зак. 996

1 i|il lii!§!i ill i

= *?

—

lililijilillll

l|i

ilsli

ill 111!

Hi

1)1

: Hi 11

§ i|i|SjS|§ § I 1 I I’

mm i

¹ s

■

8 8

§ §

i §

i|§

i s

i i

ill

ill Is

3t JR

■«Jl

i i

•»

•

ГОСТ tsnt-tt Стр. 5

1			i					s ; •	ь ■ ■ 1 ! 6
I			i					nr 1
• Ol 1	5 CT>	!• __ X о— о	>» X 8		at at	Г: «> — ^w О		В a — ь Mf : si *
1			i	i	1 I	1	i
			i	i	i I	1	g	•
		f \|I\|l\|I i				I	1	r
s \|i				\|i\|s\|«li			1	к
2								*	п г’
8								*
§								•

		1 §	8		* 8	S		о м •
8			8
1	i		1		i			& к
I			8					1
§			s					»
§	о о	i	g		5	§		>
S			§					С
i				i i s		i	§	IP	J*
i								яж 2R ••
1								Ж Я 1	а
1					i			X ж ■

Ctp. 4 ГОСТ 1SU1-7V ГОСТ Ш2«—7t С?* 7

6. Масса конденсаторов со стальными трубами должна соответствовать указанной в табл. 2.

Таблица 2

Размеры в мм

Диаметр кожуха		Давление ^ру МПа (кгс.’см*)	Трубы 20×2 длиной			Трубы 25×2 длиной
наружный	внутренний		3000	4Л0П	6000	3000	4000	6000
наружный	внутренний			Масса, кг		не более
		1.0(10)	1970	2420	3320	1780	2220	2930
630	600	1.6(16)	2050	2510	3450	1850	2250	3060
		2.5(25)	2170	2640	3610	2000	2420	3220
		1.0(10)	3600	4400	5900	3200	3900	5200
—	800	1.6(16)	3850	4500	6100	3450	4050	5600
		2,5(25)	4000	4800	6580	3620	4410	5860
		0.6(6)	5450	6700	9200	4850	5950	8100
	1000	1.0(10)	5450	6700	9250	4950	6100	8120
		1.6(16)	5750	7100	9700	5250	6350	8650
		2.5(25)	6150	7500	10150	5600	6750	9100
		0.6(6)	—	9850	13450	_.	8800	11600
	1200	1.0(10)	—	10100		—	9100	12000
		1.6(16)	—	10400	13700	—	9380	12150
		2.5(25)	—	11500	14800	—	10500	13250
		0,6(6)	—	—	18800	_	_	15940
	1400	1.0(10)	—	—	18390	—	—	16260
		1.6(16)	—	—	18790	—	—	16830
		2.5(25)	—	—*	19460	—	—	17630

Примечания:

1. Масса конденсаторов рассчитана для номинальных толщин теплообменных труб и листового проката без учета массы устройств для подвешивания распределительных камер и крышек к ним.

2. Масса конденсаторов рассчитана для сталей с удельным весом 7,85 г/см³.

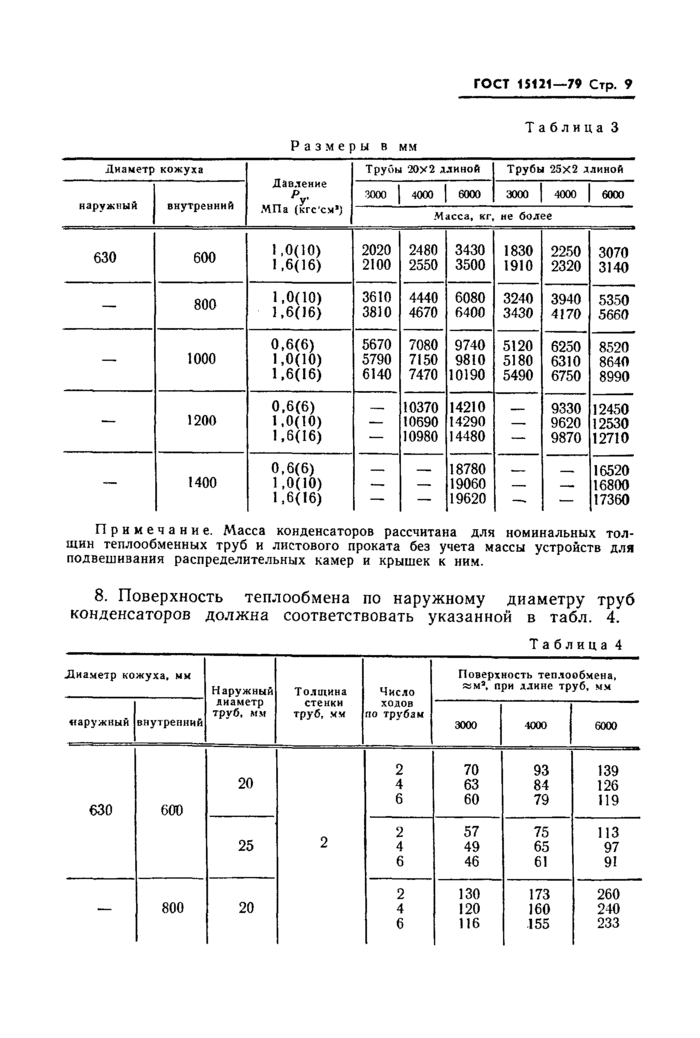

7. Масса конденсаторов с латунными трубами должна соответствовать указанной в табл. 3.

ГОСТ 15121-79 Стр. 9

Таблица 3

Размеры в мм

Диаметр кожуха		Давление Ру, МПа (кгс’см*)	Трубы 20×2 длиной			Трубы 25X2 длиной
наружный	внутренний		•Ю00 \|	4000 \|	6000	3000	4000 \|	6000
наружный	внутренний			.Масса, кг.		не более
		1.0(10)	2020	2480	3430	1830	2250	3070
WU	OUU	1.6(16)	2100	2550	3500	1910	2320	3140
	Qflfi	1.0(10)	3610	4440	6080	3240	3940	53.50
		1.6(16)	3810	4670	6400	3430	4170	5660
		0,6(6)	5670	7080	9740	5120	6250	8520
—	1000	1.0(10)	5790	7150	9810	5180	6310	8640
		1.6(16)	6140	7470	10190	5490	6750	8990
		0.6(6)	_	10370	14210	—	9330	12450
—	1200	1.0(10)	—	10690	14290	—	9620	12530
		1.6(16)	—	10980	14480	—	9870	12710
		0.6(6)	_	_	18780	_	—	16520
—	1400	1.0(10)	—	—	19060	—	—	16800
		1.6(16)	—	—	19620	—	—	17360

Примечание. Масса конденсаторов рассчитана для номинальных толщин теплообменных труб и листового проката без учета массы устройств для подвешивания распределительных камер и крышек к ним.

8. Поверхность теплообмена по наружному диаметру труб конденсаторов должна соответствовать указанной в табл. 4.

Таблица 4

Диаметр кожуха, мм		Наружный диаметр труб, мм	Толщина стенки труб, мм	Число ходов по трубам	Поверхность теплообмена, «м*. при длине труб, мм
наружный	внутренний	Наружный диаметр труб, мм	Толщина стенки труб, мм	Число ходов по трубам	3000	woo	6000
				2	70	93	139
		20		4	63	84	126
				6	60	79	119
630	600
630				2	57	75	113
		25	2	4	49	65	97
				6	46	61	91
				2	130	173	260
	800	20		4	120	160	240
				6	116	155	233

Продолжение табл. 4

Диаметр кожуха, мм		Наружный	Толщина	Число	Поверхность теплообмена, »м*. при длине труб, мм
		диаметр		ходов
		труб, мм	труб, мм	по трубам	3000	4000
наружный	внутренний	труб, мм			3000	4000	6000
				2	104	139	208
__	800	25		4	95	127	190
				6	90	121	181
				2	214	286	429
		20		4	202	269	404
	1000			6	197	262	393
	1000			2	169	226	338
				2	169	226	338
		25		4	157	209	314
				6	151	202	302
				2	— —	417	625
		20	2	4	_	397	595
	1200			6	—	388	582
	1200			2	— .	329	494
				2	— .	329	494
		25		4	—	310	464
				6	—	301	451
				2		—	865
		20		4	—	—	831
	1400			6	—	——	816
	1400			2	— т	_	708
				2	— т	_	708
		25		4	—	—	673
				6	—	—	657

9. Площадь проходных сечений по трубам конденсаторов должна соответствовать указанной в табл. 5.

Таблица 5

Диаметр наружный	ожуха, мм внутренний	Наружный диаметр труб, мм	Толщина стенки труб, мм	Число ходов по трубам	Площадь проходного сечения одного хода по трубам, «мМО*
				2	3,7
		20		4	1,6
630	600		2	6	0,9
				2	4,2
		25		4	1.8
				6	М
