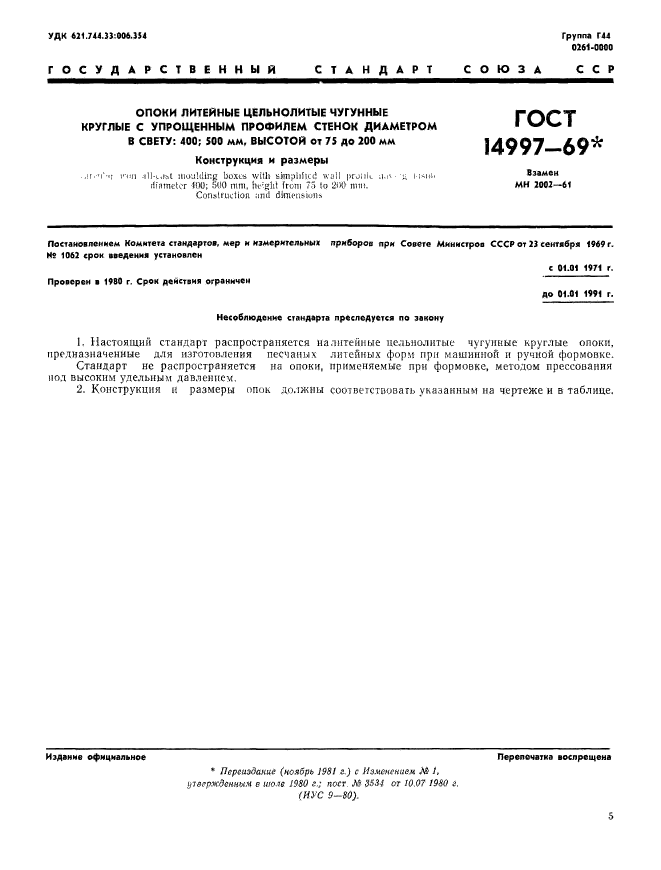

Группа Г44 0261-0000
ССР
СТАНДАРТ
СОЮЗА
УДК 6J1.744.JJ 006.J54
ГОСУДАРСТВЕННЫЙ
ОПОКИ ЛИТЕЙНЫЕ ЦЕЛЬНОЛИТЫЕ ЧУГУННЫЕ КРУГЛЫЕ С УПРОЩЕННЫМ ПРОФИЛЕМ СТЕНОК ДИАМЕТРОМ В СВЕТУ: 400; 500 мм. ВЫСОТОЙ от 75 до 200 мм
ГОСТ
14997-69*
Взамен MH 2002—61
Конструкция и размеры
.!Г.ч‘«г гни 411-i.h.l inu’jhlir.R boxes with simplified wail prouk « liMti*
ilintncK’r 1IX); ftlO ntm. hv:glil from 75 to 2*4) mm.
СогЫгисНоп ;md dimension:.
Постановлением Комитета стандартов. мер м измерительны* приборов при Совете Министроп СССР от 2J сентября 1969 г. Н? 1062 срок ■■едения установлен
с 01.01 1971 г.
Проверен ■ 1980 г. Срои действия ограничен
до 01.01 1991 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется налнтенные цельнолитые чугунные круглые опоки, предназначенные для изготовления песчаных литейных форм при машинной и ручной формовке.
Стандарт не распространяется на опоки, применяемые при формовке, методом прессования под высоким удельным давлением.

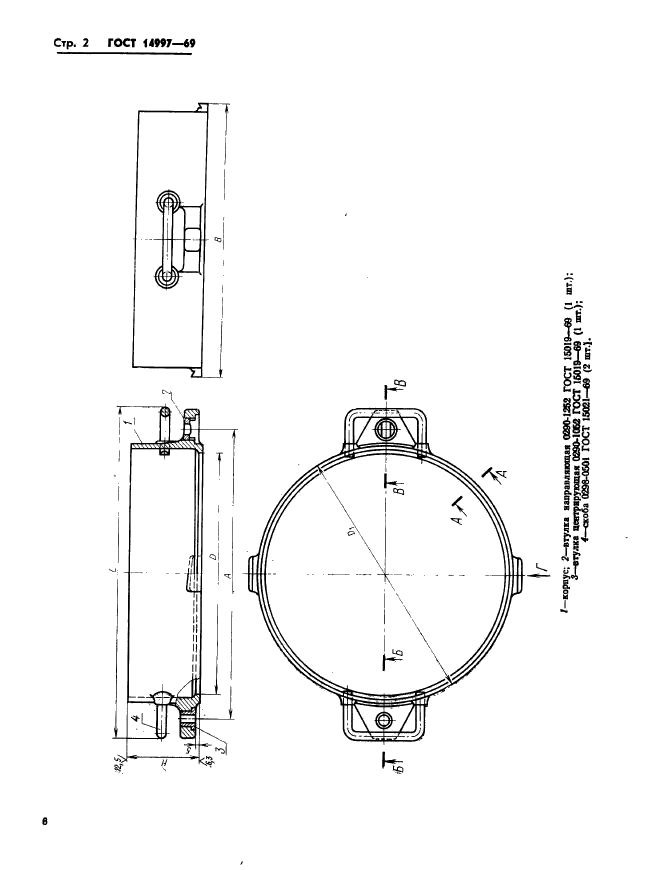

2. Конструкция размеры опок должны соответствовать указанным на чертеже и в таблице.
Издание официальное
Перепечатка воспрещена
* Переиздание (ноябрь 1981 £.) с Изменением М I. утвержденным е июле J980 г.; поет Л’ от 10.07 I960 г, (ИУС о-щ.
5
|
69—lUfl 1ЭОЛ |

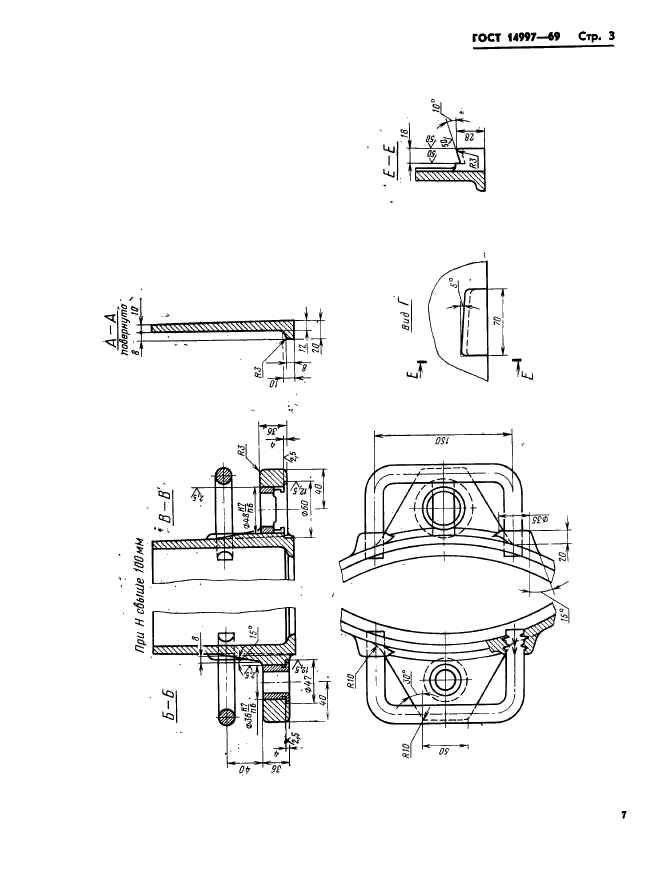

При Н свыше 100 мы
А-А
повернуто
ГОСТ 14997-6* Стр.

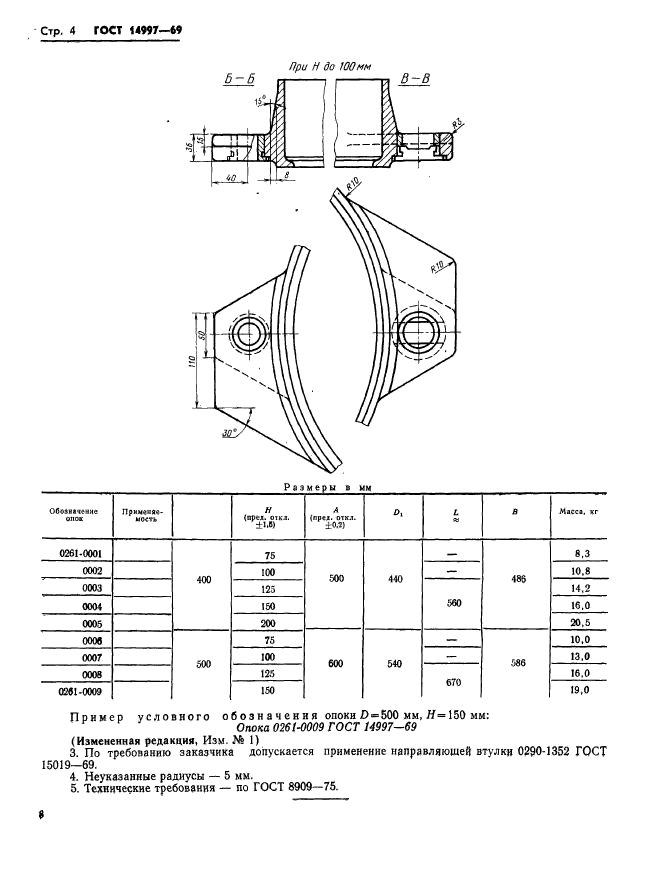

Стр. 4 ГОСТ 14997-69
Пример условного обоз н а ч с н и я опоки D«=500 мм, Я=150 мм:
Опока 0261-0009 ГОСТ 14997-69 (Измененная редакция, Изм. № 1)
3. По требованию заказчика допускается применение направляющей втулки 0290-1352 ГОСТ 15019-69.
4. Неуказанные радиусы — 5 мм.
5. Технические требования — по ГОСТ 8909-75.
