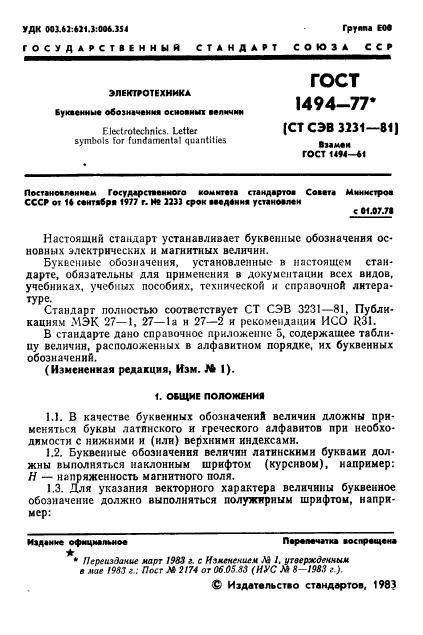

ГОСТ 1494-77 (СТ СЭВ 3231—81)

УДК 003.62:621.3:006.354 Группа Е00

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЭЛЕКТРОТЕХНИКА БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ОСНОВНЫХ ВЕЛИЧИН Electrotechnics.

Letter symbols for fundamental quantities

Постановлением Государственного комитета стандартов Совета Министров СССР от 16 сентября 1977 г. № 2233 срок введения установлен

с 01.07.78

Переиздание март 1983 г. с Изменением № 1, утвержденным в мае 1983 г.; Пост. № 2174 от 06.05.83 (ИУС № 8—1983 г.).

Взамен ГОСТ 1494-61

Настоящий стандарт устанавливает буквенные обозначения основных электрических и магнитных величин.

Буквенные обозначения, установленные в настоящем стандарте, обязательны для применения в документации всех видов, учебниках, учебных пособиях, технической и справочной литературе.

Стандарт полностью соответствует СТ СЭВ 3231—81, Публикациям МЭК 27—1, 27—1а и 27—2 и рекомендации ИСО R31.

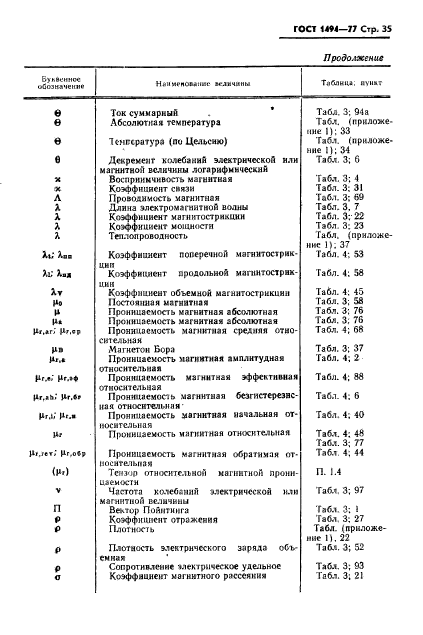

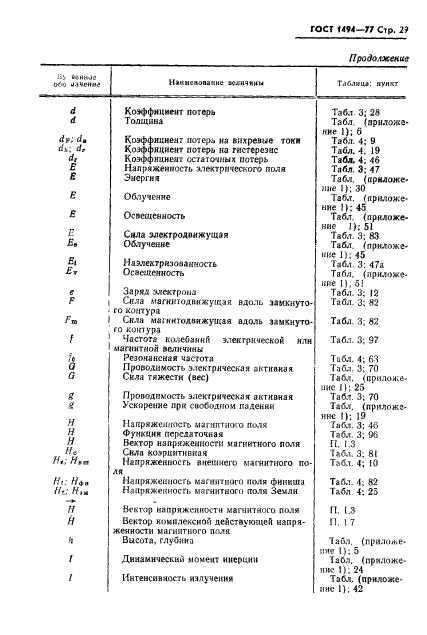

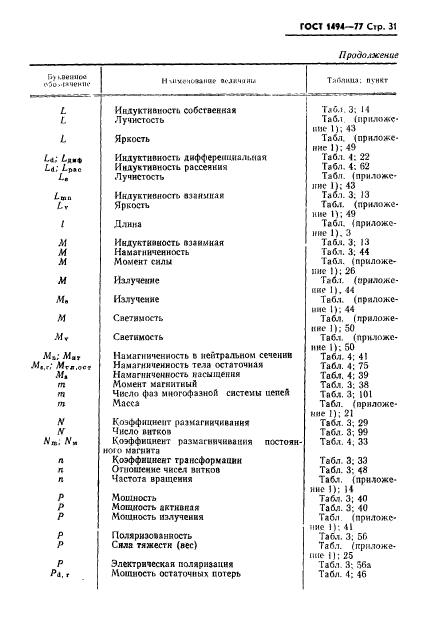

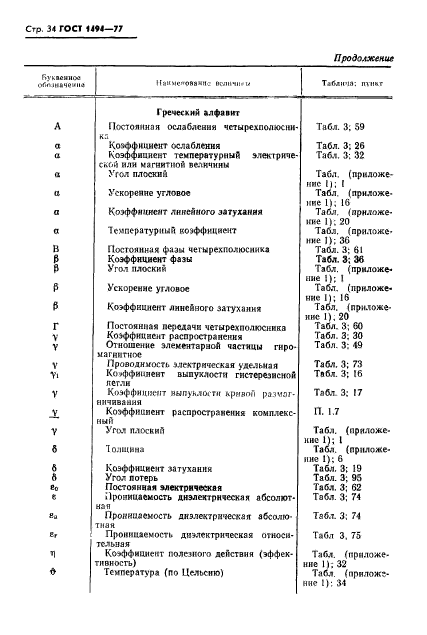

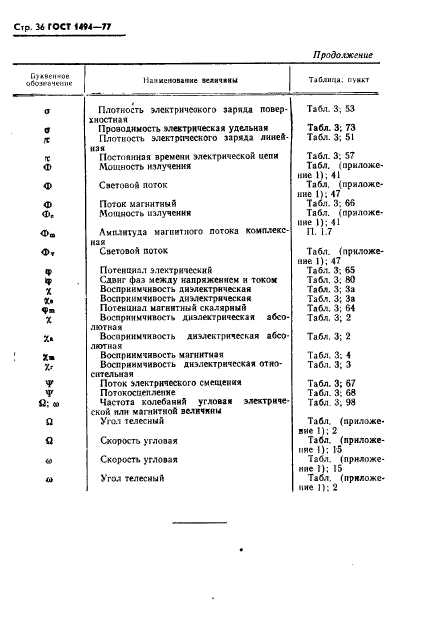

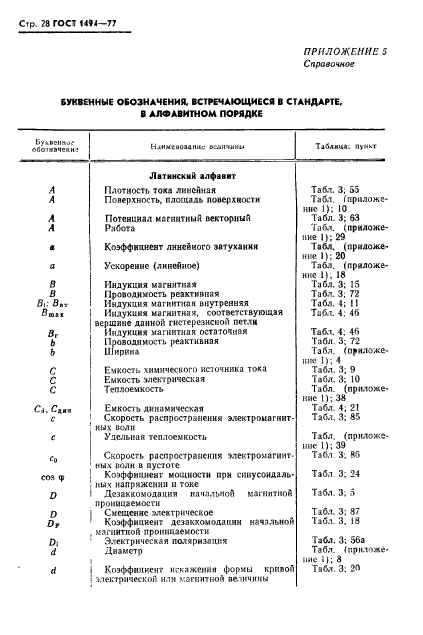

В стандарте дано справочное приложение 5, содержащее таблицу величин, расположенных в алфавитном порядке, их буквенных обозначений.

(Измененная редакция, Изм. № 1).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. В качестве буквенных обозначений величин должны применяться буквы латинского и греческого алфавитов при необходимости с нижними и (или) верхними индексами.

1.2. Буквенные обозначения величин латинскими буквами должны выполняться наклонным шрифтом (курсивом), например: Н— напряженность магнитного поля.

1.3. Для указания векторного характера величины буквенное обозначение должно выполняться полужирным шрифтом, например:

Н— вектор напряженности магнитного поля.

Допускается взамен выполнения обозначения полужирным шрифтом помещать над буквенным обозначением величин стрелку, например:

Н — вектор напряженности магнитного поля.

1.4. Для указания на тензорный характер величины ее буквенное обозначение должно быть заключено в круглые скобки, например:

(ц_г) — тензор относительной магнитной проницаемости.

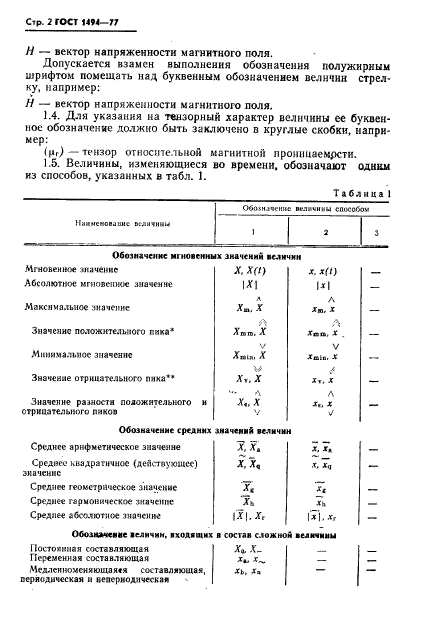

1.5. Величины, изменяющиеся во времени, обозначают одним из способов, указанных в табл. 1.

Таблица 1

Наименование величины

Обозначение величины способом

	1	2	3
Обозначение мгновенных значений величин
Мгновенное значение	X,X(t)	X, x{f)	—
Абсолютное мгновенное значение	\Х\	\|х\|	—
Максимальное значение	Х_т, J		—
Значение положительного пика*	X М	X Ё ^Лтт? ^л-‘	—
Минимальное значение	V У Y	V ^т/п- %	—
Значение отрицательного пика¹	х„ X	!	—
	х„ X	x_v, X
Значение разности положительного и	щ У У	л	—
отрицательного пиков	л._еу л. ъ	Х_е, X V

Обозначение средних значений величин

Среднее арифметическое значение	х, х_а	х , х_а
Среднее квадратичное (действующее) значение	Д x_q	x_q
Среднее геометрическое значение	x_g	x_g
Среднее гармоническое значение	X_h	Ч
Среднее абсолютное значение	\|х\|, x_r	\х\, x_q
Обозначение величин, входящих в состав сложной величины
Постоянная составляющая	Х₀, X	—
Переменная составляющая	х_а ,	—
Медленноменяющаяся составляющая, периодическая и непериодическая	х_ъ, х_п	—

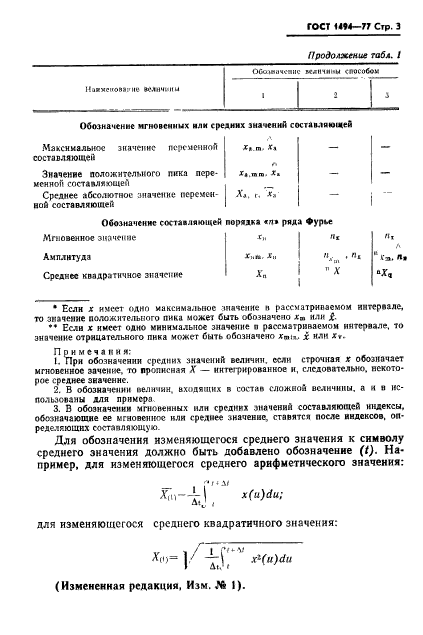

Обозначение мгновенных или средних значений составляющей

значение

переменной

х_а.

Х_а

Максимальное составляющей

Значение положительного пика переменной составляющем

Среднее абсолютное значение переменной составляющей

Обозначение составляющей порядка «и» ряда Фурье

Мгновенное значение Амплитуда

Х_а,

Х„

\^Ха\

х_п

^пт ; ^п

п_х

Среднее квадратичное значение

^чх

^чх_п

* Если х имеет одно максимальное значение в рассматриваемом интервале, то значение

положительного пика может быть обозначено х_т или х

отрицательного пика может быть обозначено x_min, х или x_v.

Примечания:

1. При обозначении средних значений величин, если строчная х обозначает мгновенное значение, то прописнаяХ— интегрированное и, следовательно, некоторое среднее значение.

2. В обозначении величин, входящих в состав сложной величины, айв использованы для примера.

3. В обозначении мгновенных или средних значений составляющей индексы, обозначающие ее мгновенное или среднее значение, ставятся после индексов, определяющих составляющую.

Для обозначения изменяющегося среднего значения к символу среднего значения должно быть добавлено обозначение (I). Например, для изменяющегося среднего арифметического значения:

__t+ D?

X_r,~. = —— х xcu^du:

^со m ч

для изменяющегося среднего квадратичного значения:

П ^t+ О

Х_со= ^{х см>й?м}

(Измененная редакция, Изм. № 1).

1.6. Оперативные величины следует обозначать по типу: /(/>) или /(s) — операторный ток.

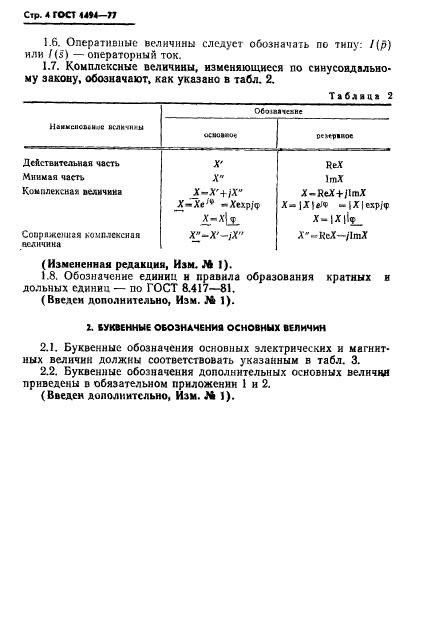

1.7. Комплексные величины обозначают, как указано в табл. 2.	изменяющиеся по	синусоидальному закону, Таблица 2
	Обозначение
Наименование величины	основное	резервное
Действительная часть	Ху	ReX
Мнимая часть	xf	ImX
Комплексная величина	X = Ху+ xf	X = ReX + jlmx
	X = Xe^{i = X exp jcp}	X = \X\e» = \|X\|exp j
	X = X]cp_	ii
Сопряженная комплексная величина	Xf= Xy- jXf	Xf= ReX- jlmX

(Измененная редакция, Изм. № 1).

1.8. Обозначение единиц и правила образования кратных и дольных единиц — по ГОСТ 8.417-81.

(Введен дополнительно, Изм. № 1).

2. БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ОСНОВНЫХ ВЕЛИЧИН

2.1. Буквенные обозначения основных электрических и магнитных величин должны соответствовать указанным в табл. 3.

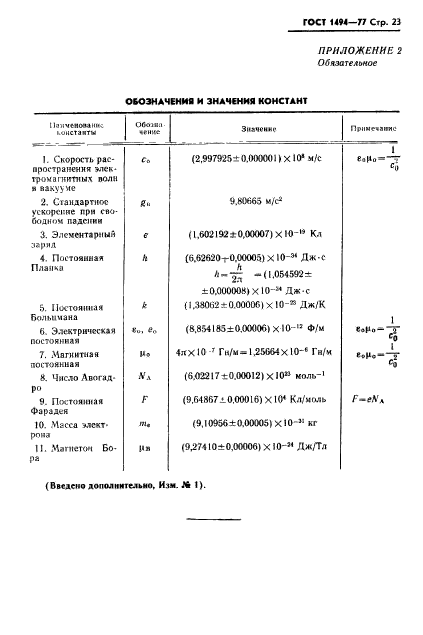

2.2. Буквенные обозначения дополнительных основных величин приведены в обязательном приложении 1 и 2.

(Введен дополнительно, Изм. № 1).

Таблица 3

Наименование величины	Обозначение		Примечание
	главное	запасное
1. Вектор Пойнтинга	S	П	При необходимости отличить обозначение вектора Пойнтинга от обозначения площади применение запасного обозначения П является обязательным
2.* Восприимчивость диэлектрическая абсолютная	га	г
3. Восприимчивость диэлектрическая относительная	гг	—
За. Восприимчивость диэлектрическая	г, г_е		г = е_г — 1
4. Восприимчивость магнитная	к
5. Дезаккомодация начальной магнитной проницаемости	D	—
6. Декремент колебаний электрической или магнитной величины логарифмический	©
7. Длина электромагнитной волны	X	—
8. Добротность	Q	—
9. Емкость химического источника тока	с	W
10. Емкость электрическая	с	—
11. Заряд электрический	Q	—
12. Заряд электрона	е	—
13. Индуктивность взаимная	М	п
14. Индуктивность собственная	L	—
15. Индукция магнитная	В	—
16. Коэффициент выпуклости гистерезисной петли	ъ		S У\ ~ _dR тт шах где S площадь гистерезисной петли с учетом масштабов

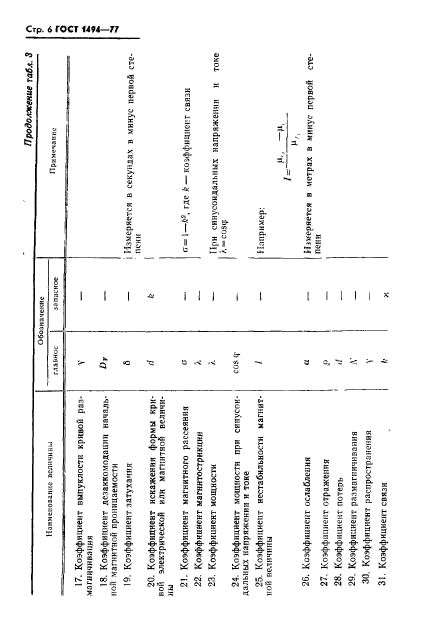

17. Коэффициент выпуклости кривой размагничивания	У	—
18. Коэффициент дезаккомодации начальной магнитной проницаемости	D_P
19. Коэффициент затухания	5	—
20. Коэффициент искажения формы кривой электрической или магнитной величины	d	к
21. Коэффициент магнитного рассеяния	СТ	—
22. Коэффициент магнитострикции	X	—
23. Коэффициент мощности	X	—
24. Коэффициент мощности при синусоидальных напряжении и токе	COS ф	—
25. Коэффициент нестабильности магнитной величины	/
26. Коэффициент ослабления	а	—
27. Коэффициент отражения	Р	—
28. Коэффициент потерь	d	—
29. Коэффициент размагничивания	N	—
30. Коэффициент распространения	У	—
31. Коэффициент связи	к	к

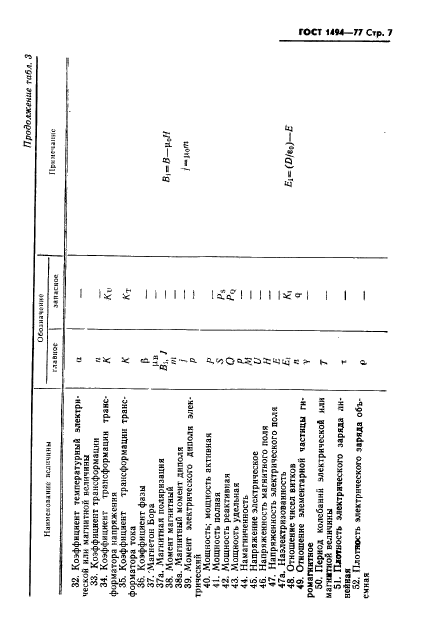

32. Коэффициент температурный электрической или магнитной величины	а
33. Коэффициент трансформации	п	—
34. Коэффициент трансформации трансформатора напряжения	К	К_и
35. Коэффициент трансформации трансформатора тока	К	К_Т
36. Коэффициент фазы	Р	—
37. Магнетон Бора	Цв	—
37а. Магнитная поляризация	B,,J	—
38. Момент магнитный	т	—
38а. Магнитный момент диполя	j	—
39. Момент электрического диполя электрический	Р	—
40. Мощность; мощность активная	Р	—

Например: / =

Bi = В — Цо Я / = Но т

41. Мощность полная	S	Ps
42. Мощность реактивная	Q	Ро
43. Мощность удельная	р	—
44. Намагниченность	м	—
45. Напряжение электрическое	и	—
46. Напряженность магнитного	н	—
поля 47. Напряженность электрического	Е	—
поля 47а. Наэлектризованность	Е_г	—
48. Отношение чисел витков	п	Ч
49. Отношение элементарной	У	—
частицы гиромагнитное 50. Период колебаний	т	—
электрической или магнитной величины 51. Плотность электрического	X
заряда линейная 52. Плотность электрического	Р	_

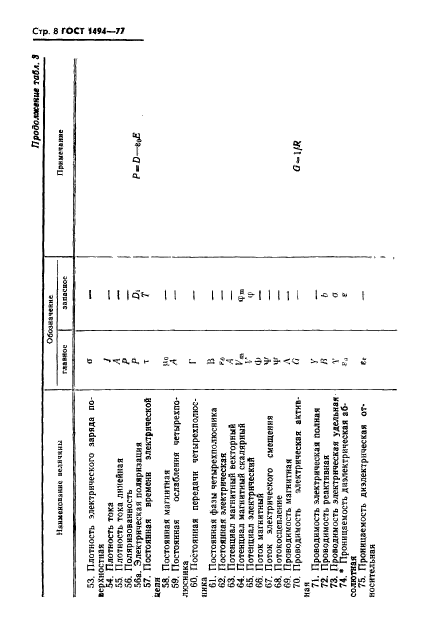

заряда объемная 53. Плотность электрического	СТ	—
заряда поверхностная 54. Плотность тока	/	_
55. Плотность тока линейная	А	—
56. Поляризованность	Р	—
56а. Электрическая поляризация	Р	А
57. Постоянная времени	X	т
электрической цепи 58. Постоянная магнитная	Цо	_
59. Постоянная ослабления	А	—
четырехполюсника 60. Постоянная передачи	Г	—
четырехполюсника 61. Постоянная фазы	В	_
четырехполюсника 62. Постоянная электрическая	ео	_
63. Потенциал магнитный	А	—
векторный 64. Потенциал магнитный	V ^у m	_
скалярный 65. Потенциал электрический	V	ф
66. Поток магнитный	ф	—
67. Поток электрического смещения	т	—
68. Потокосцепление	т	—
69. Проводимость магнитная	А	—
70. Проводимость электрическая	G	—

£, = (D/6o)-£

P = D -SnE

G = HR

активная 71. Проводимость электрическая	Y	_
полная 72. Проводимость реактивная	В	ъ
73. Проводимость электрическая	У	а
удельная 74.* Проницаемость	Ъ_а	S
диэлектрическая абсолютная 75. Проницаемость	е_г	_

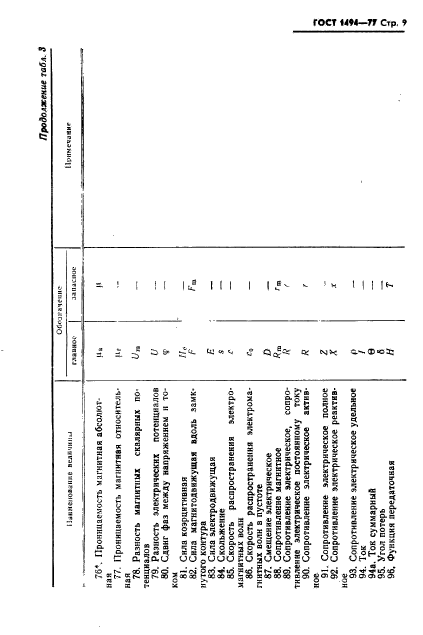

диэлектрическая относительная 76*. Проницаемость магнитная		М-
абсолютная 77. Проницаемость магнитная	Цг
относительная 78. Разность магнитных скалярных		—
потенциалов 79. Разность электрических	и	—
потенциалов 80. Сдвиг фаз между напряжением	Ф	—
и током 81. Сила коэрцитивная	н_с	_
82. Сила магнитодвижущая вдоль	F	F ¹ т
замкнутого контура 83. Сила электродвижущая	Е	_
84. Скольжение	S	—
85. Скорость распространения	с	—
электромагнитных волн 86. Скорость распространения	Со	—
электромагнитных волн в пустоте 87. Смещение электрическое	D	_
88. Сопротивление магнитное	Rm	Г_т
89. Сопротивление электрическое,	R	Г
сопротивление электрическое постоянному току 90. Сопротивление электрическое	R	Г
активное 91. Сопротивление электрическое	Z	—
полное 92. Сопротивление электрическое	X	X
реактивное 93. Сопротивление электрическое	Р	—
удельное 94. Ток	/
94а. Ток суммарный	©	—
95. Угол потерь	5	—
96. Функция передаточная	Я	Т

индукции и напряженности поля

Измеряется в секундах в минус первой степени

сг = 1 — к², где к —

коэффициент связи

При синусоидальных

напряжении и токе X = cos ср

Mr2 ~ №rl Мг\

Измеряется в метрах в минус первой степени

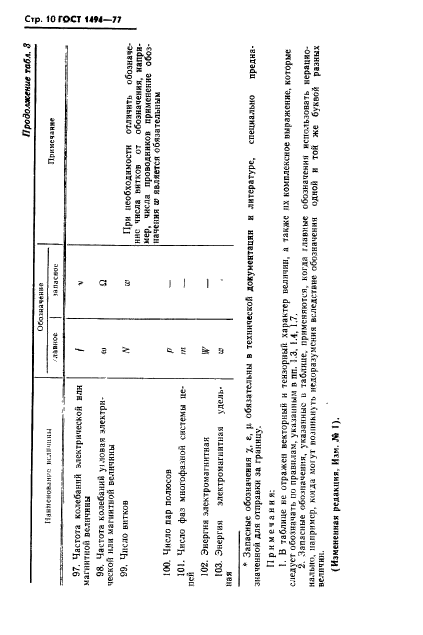

97. Частота колебаний электрической или магнитной величины	/	V
98. Частота колебаний угловая электрической или магнитной величины	со	п
99. Число витков	N	т	При необходимости отличить обозначение числа витков от обозначения, например, числа проводников применение обозначения т является обязательным
100. Число пар полюсов	Р	—
101. Число фаз многофазной системы цепей	т	—
102. Энергия электромагнитная	W	—
103. Энергия электромагнитная удельная	т

* Запасные обозначения %, в, ц обязательны в технической документации и литературе, специально предназначенной для отправки за границу.

Примечания:

1. В таблице не отражен векторный и тензорный характер величин, а также их комплексное выражение, которые следует обозначать но правилам, указанным в пп. 1.3, 1.4, 1.7.

2. Запасные обозначения, указанные и таблице, применяются, когда главные обозначения использовать нерационально, например, когда могут возникнуть недоразумения вследствие обозначения одной и той же буквой разных величин.

(Измененная редакция, Изм. № 1)

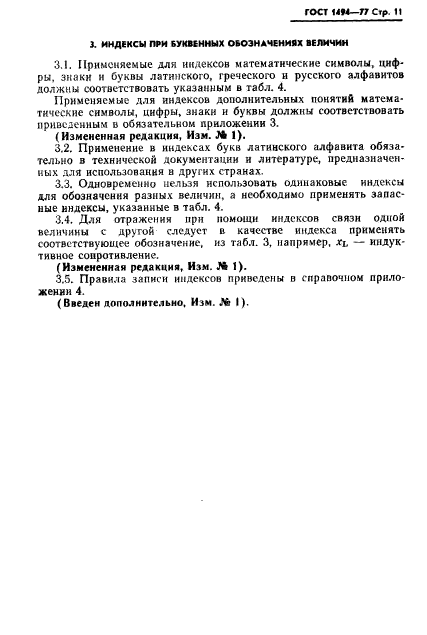

3. ИНДЕКСЫ ПРИ БУКВЕННЫХ ОБОЗНАЧЕНИЯХ ВЕЛИЧИН

3.1. Применяемые для индексов математические символы, цифры, знаки и буквы латинского, греческого и русского алфавитов должны соответствовать указанным в табл. 4.

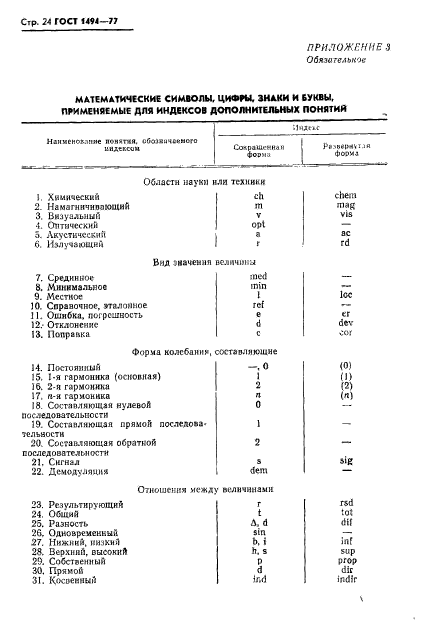

Применяемые для индексов дополнительных понятий математические символы, цифры, знаки и буквы должны соответствовать приведенным в обязательном приложении 3.

(Измененная редакция, Изм. № 1).

3.2. Применение в индексах букв латинского алфавита обязательно в технической документации и литературе, предназначенных для использования в других странах.

3.3. Одновременно нельзя использовать одинаковые индексы для обозначения разных величин, а необходимо применять запасные индексы, указанные в табл. 4.

3.4. Для отражения при помощи индексов связи одной величины с другой следует в качестве индекса применять соответствующее обозначение, из табл. 3, напрямер, x_L —

индуктивное сопротивление.

(Измененная редакция, Изм. № 1).

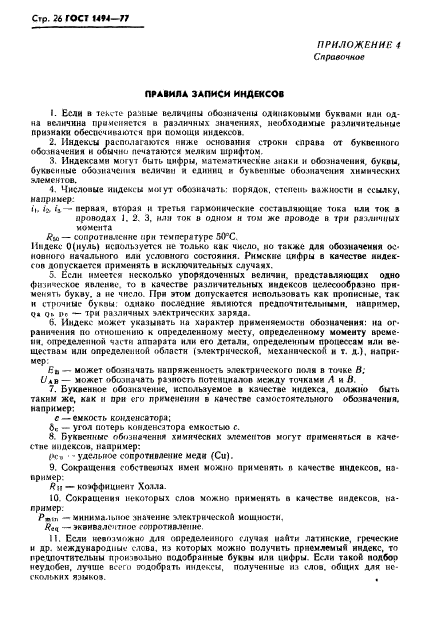

3.5. Правила записи индексов приведены в справочном приложении 4. (Введен дополнительно, Изм. № 1).

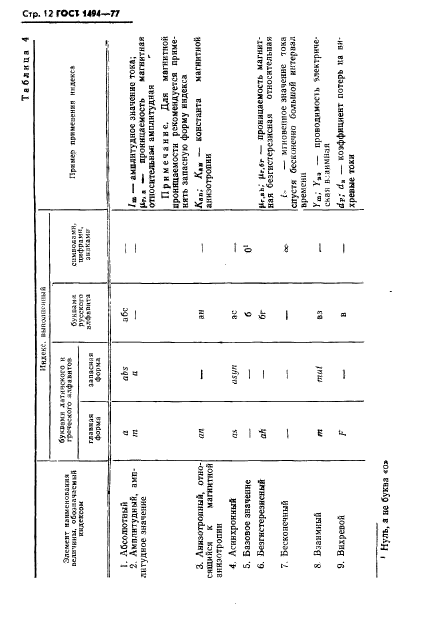

Таблица 4

Элемент		Индекс, выполненный			Пример
наименования величины, обозначаемый индексом	буквами латинского и греческого алфавитов		буквами русского алфавита	символам и, цифрами, знаками	применения индекса
	главная форма	запасная форма
1. Абсолютный	а	abs	абс	—
2. Амплитудный,	т	а	—	—	1_т — амплитудное
амплитудное значение 3. Анизотропный,	ап		ан		значение тока; \х_га — проницаемость магнитная относительная амплитудная Примечание. Для магнитной проницаемости рекомендуется применять запасную форму индекса Кп, К_а н — константа
относящийся к магнитной анизотропии 4. Асинхронный	as	asyn	ас		магнитной анизотропии
5. Базовое	—	—	б	О¹
значение ¹ Нуль, а не буква 6.	«о» ah		бг		Цг,бг
Безгистерезисный 7. Бесконечный				оо	проницаемость магнитная безгистерезисная относительная / — мгновенное значение
8. Взаимный	т	mut	вз		тока спустя бесконечно большой интервал времени Y_m\ ¥ез — проводимость
9. Вихревой	F	_	в	_	электрическая взаимная d_F; d_e — коэффициент

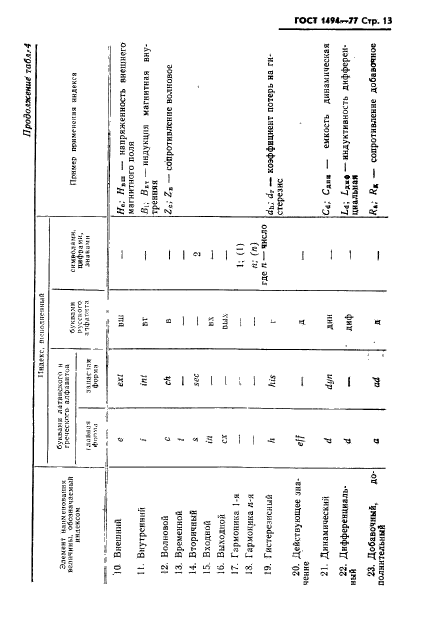

10. Внешний	е	ext	ВШ	_	потерь на вихревые токи //„: Н_вш — напряженность
11. Внутренний	i	int	ВТ		внешнего магнитного поля Bi, В_ет — индукция
12. Волновой	с	ch	в	—	магнитная внутренняя Z_c; Z_e — сопротивление
13. Временной	t	_	_	_	волновое
14. Вторичный	S	sec	—	2
15. Входной	in	—	вх	—
16. Выходной	ex	—	вых	—
17. Гармоника 1-я	—	—	—	1; (1)
18. Гармоника п-я	—	—	—	п; (п)
19. Гистерезисный	h	his	г	где п — число	dh; с/ — коэффициент
20. Действующее	eff	—	д	—	потерь на гистерезис
значение 21. Динамический	d	dyn	Дин	_	Q; С_дин — емкость
22.	d		Диф	_	динамическая La, L_du<b — индуктивность
Дифференциальны й 23. Добавочный,	a	ad	д		дифференциальная R_a; Rd — сопротивление

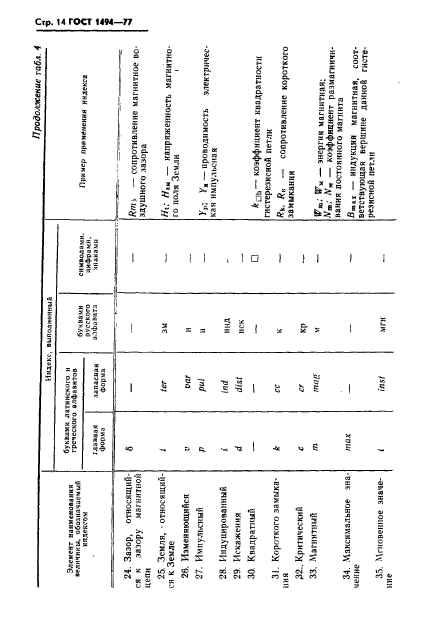

дополнительный 24. Зазор,	5	—	—	—	добавочное RmS — сопротивление
относящийся к зазору магнитной цепи 25. Земля,	t	ter	зм		магнитное воздушного зазора II,’. I!._м — напряженность
относящийся к Земле 26.	и	oar	и		магнитного поля Земли
Изменяющийся 27. Импульсный	P	pul	и	_	Y_P‘, У а — проводимость
28.	i	ind	ИНД	_	электрическая импульсная
Индуцированный 29. Искажения	d	dist	иск
30. Квадратный	—	—	—	□	/i’q, — коэффициент
31. Короткого	к	cc	к		квадратности гистерезисной петли Rk, R_K — сопротивление
замыкания					короткого замыкания

32. Критический	с	cr	кр	—
33. Магнитный	т	mag	M		W_m; W_M — энергия магнитная; N_m; N_M — коэффициент размагничивания постоянного магнита
34. Максимальное значение	max				Втах — ИНДУКЦИЯ магнитная, соответствующая вершине данной гистерезисной петли
35. Мгновенное	i	inst	МГН	—
значение

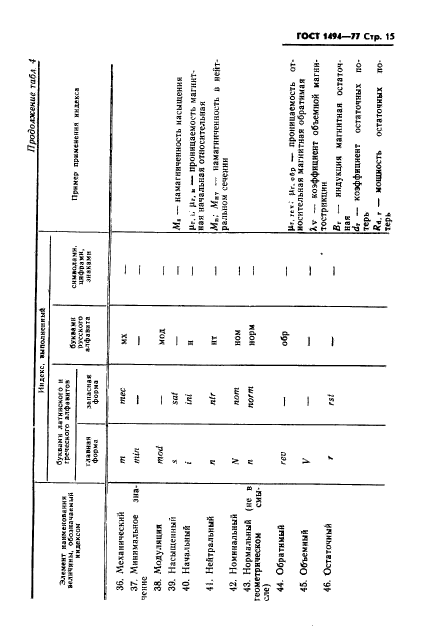

36. Механический	т	mec	mx	—
37. Минимальное	min	—	—	—
значение
38. Модуляция	mod	—	мод	—
39. Насыщенный	s	sat	—	—	M_s — намагниченность насыщения
40. Начальный	i	ini	H		Цт,ъ Мт,н — проницаемость магнитная начальная относительная
41. Нейтральный	n	ntr	HT		М_п; М_нт — намагниченность в нейтральном сечении
42. Номинальный	N	nom	HOM	—
43. Нормальный	n	norm	норм	—
(не в геометрическом смысле)
44. Обратимый	rev		обр		Цг,геу > Цт,обр проницаемость относительная магнитная обратимая
45. Объемный	V				Ху — коэффициент объемной магнитострикции
46. Остаточный	r	rst			В_г — индукция магнитная остаточная d_r — коэффициент остаточных потерь R^r — мощность остаточных потерь

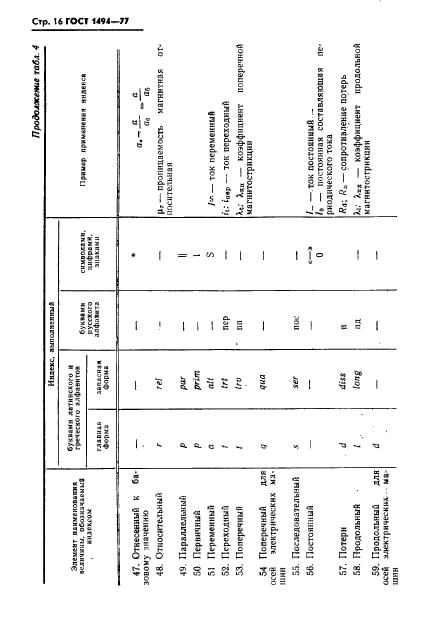

47. Отнесенный к базовому значению				*	«1 ^ и «1 и

48. Относительный	г	rel	—	—	l_i_r — проницаемость магнитная относительная
49. Параллельный	р	par	—	II
50. Первичный	р	prim	—	1
51. Переменный	а	alt	—	S	/оо — ток переменный
52. Переходный	t	trt	nep	—	h- ‘пер — ток переходный
53. Поперечный	t	trv	ПП		‘К, Кш — коэффициент поперечной магнитострикции
54. Поперечный для осей электрических машин	q	qua
55. Последовательный	s	ser	ПОС	—
56. Постоянный				« — » 0	/ — ток постоянный /₀ — постоянная составляющая периодического тока
57. Потери	d	diss	П		Rd, Ru — сопротивление потерь
58. Продольный	I	long	ПД		»-по — коэффициент продольной магнитострикции
59. Продольный для осей электрических машин	d

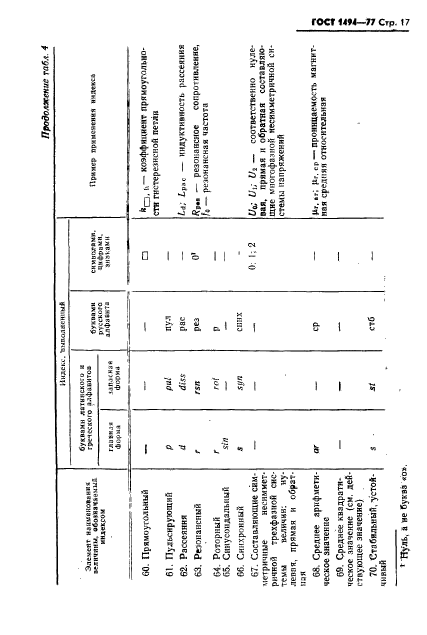

60. Прямоугольный					кз,ь — коэффициент прямоугольности гистерезисной петли
61. Пульсирующий	P	pul	пул	—
62. Рассеяния	d	diss	рас	—	Ld, L_mc — индуктивность рассеяния
63. Резонансный ¹ Нуль, а не буква	r «0».	rsn	рез	О¹	R_Pe3 — резонансное сопротивление, /о — резонансная частота
64. Роторный	r	rot	P	—
65. Синусоидальный	sin
66. Синхронный	s	syn	СИНХ	—
67. Составляющие симметричные	—		—	0, 1; 2	Uo, Uu U₂ — соответственно нулевая,

несимметричной
трехфазной
системы величин:
нулевая, прямая и
обратная
68. Среднее	аг	—
арифметическое
значение
69. Среднее	—	—
квадратическое
значение (см.
действующее
значение)
70. Стабильный,	S	St
устойчивый

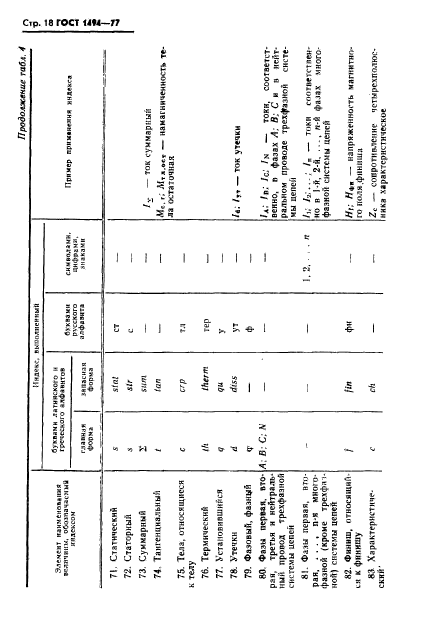

71. Статический	S	stat
72. Статорный	S	str
73. Суммарный	Е	sum
74.	t	tan
Тангенциальный
75. Тела,	с	crp
относящиеся к
телу
76. Термический	th	therm
77.	Ч	qu
Установившийся
78. Утечки	d	diss
79. Фазовый,	Ф	—
фазный
80. Фазы первая,	А; В; С;
вторая, третья и	N
нейтральный
провод
трехфазной
системы цепей
81. Фазы первая,	—	—
вторая, …, п-я
многофазной
(кроме
трехфазной)
системы цепей
82. Финиш,	/	fin
относящийся к
финишу
83.	с	ch

прямая и обратная

составляющие

многофазной

несимметричной системы напряжений

Нт,аг? Мт,ср

проницаемость магнитная средняя относительная

1х— ток суммарный

М.as, ^тл.ост

намагниченность тела остаточная

— Id, Iym — ток утечки

I_A; Ib, Ic, In — токи, соответственно, в фазах А; В; Сив нейтральном проводе трехфазной

системы цепей

1,2, …п /ь /₂; 1_п — токи

соответственно в 1-й, 2-й, …, п-й фазах многофазной системы цепей

— Hf; Нф_и — напряженность магнитного поля финиша

— Z_c — сопротивление

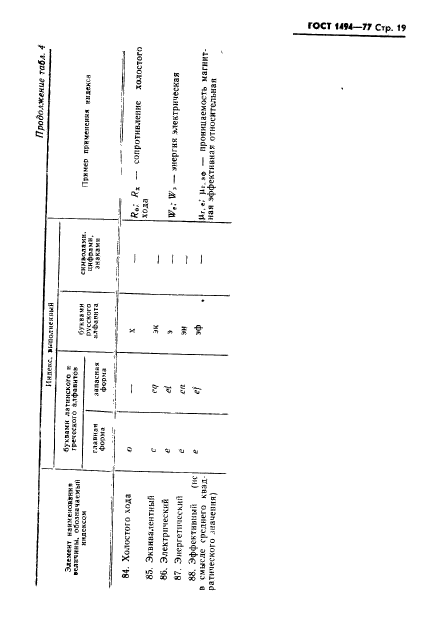

Характеристическ ИЙ’ 84. Холостого	о		X		четырехполюсника характеристическое R₀; R_x — сопротивление
хода 85.	е	eq	эк		холостого хода
Эквивалентный 86. Электрический	е	el	э	—	II’, — энергия
87.	е	еп	эн		электрическая
Энергетический 88. Эффективный	е	ef	эф	—
(не в смысле среднего квадратического значения)					проницаемость магнитная эффективная относительная

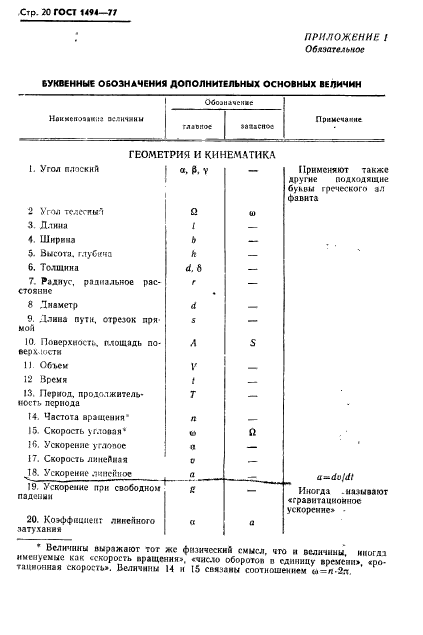

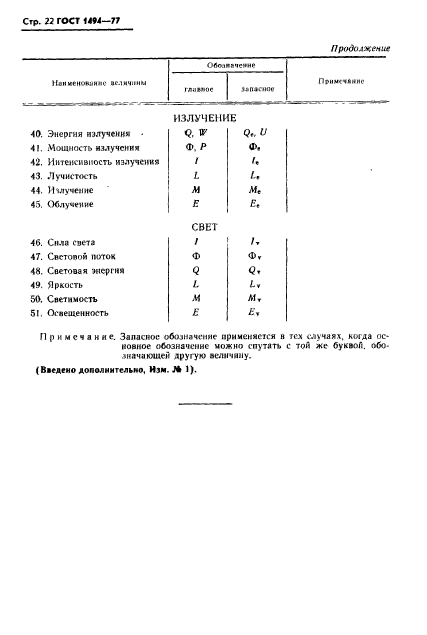

ПРИЛОЖЕНИЕ 1 Обязательное

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ДОПОЛНИТЕЛЬНЫХ ОСНОВНЫХ ВЕЛИЧИН

Наименование величины	Обозначение		Примечание
	главное	запасное
ГЕОМЕТРИЯ И КИНЕМАТИКА
1. Угол плоский	а, р, у	—	Применяют также другие
