ГОСТ 14846-81
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДВИГАТЕЛИ АВТОМОБИЛЬНЫЕ
МЕТОДЫ СТЕНДОВЫХ ИСПЫТАНИЙ
Издание официальное
ИНК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

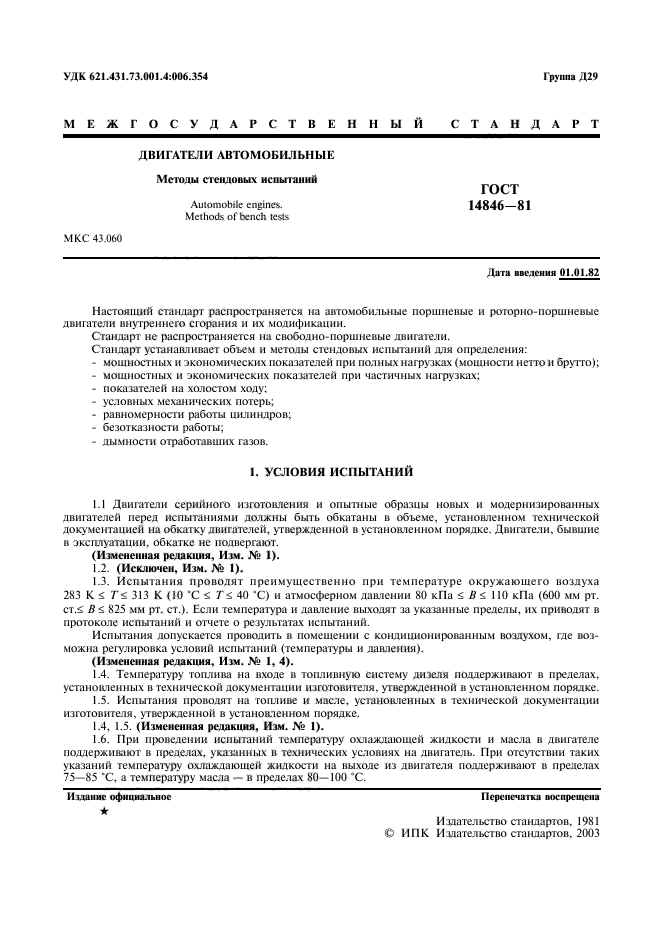

УДК 621.431.73.001.4:006.354 Группа Д29
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДВИГАТЕЛИ АВТОМОБИЛЬН Ы Е
Методы стендовых испытаний
ГОСТ
Automobile engines. 14846—81
Methods of bench tests
MKC 43.060
Дата введения 01.01.82
Настоящий стандарт распространяется на автомобильные поршневые и роторио-поршневые двигатели внутреннего сгорания и их модификации.
Стандарт не распространяется на свободно-поршневые двигатели.
Стандарт устанавливает объем и методы стендовых испытаний для определения:
— мошпостных и экономических показателей при полных нагрузках (мощности нетто и брутто);
— мошпостных и экономических показателей при частичных нагрузках;
— показателей на холостом ходу:
— условных механических потерь:
— равномерности работы цилиндров;
— безотказности работы;
— дымности отработавших газов.
1. УСЛОВИЯ ИСПЫТАНИЙ
1.1 Двигатели серийного изготовления и опытные образцы новых и модернизированных двигателей перед испытаниями должны быть обкатаны в объеме, установленном технической документацией на обкатку двигателей, утвержденной в установленном порядке. Двигатели, бывшие в эксплуатации, обкатке не подвергают.
(Измененная редакция, Изм. № 1).
1.2. (Исключен, Изм. № 1).
1.3. Испытания проводят преимущественно при температуре окружающего воздуха 283 К й Тй 313 К (10 ‘С <. Т£ 40 1С) и атмосферном давлении 80 кПа < В й 110 кПа (600 мм рт. ст.£ В й S25 мм рт. ст.). Если температура и давление выходят за указанные пределы, их приводят в протоколе испытаний и отчете о результатах испытаний.
Испытания допускается проводить в помещении с кондиционированным воздухом, где возможна регулировка условий испытаний (температуры и давления).
(Измененная редакция, Изм. № 1, 4).
1.4. Температуру топлива на входе в топливную систему дизеля поддерживают в пределах, устаноатенных в технической документации изготовителя, утвержденной в установленном порядке.
1.5. Испытания проводят на топливе и масле, установленных в технической документации изготовителя, утвержденной в установленном порядке.
1.4. 1.5. (Измененная редакция, Изм. № 1).
1.6. При проведении испытаний температуру охлаждающей жидкости и масла в двигателе поддерживают в пределах, указанных в технических условиях на двигатель. При отсутствии таких указаний температуру охлаждающей жидкости на выходе из двигателя поддерживают в пределах 75—85 *С, а температуру масла — в пределах 80—100 *С.
1
Издательство стандартов. 1981 & ИГ1К Издательство стандартов, 2003

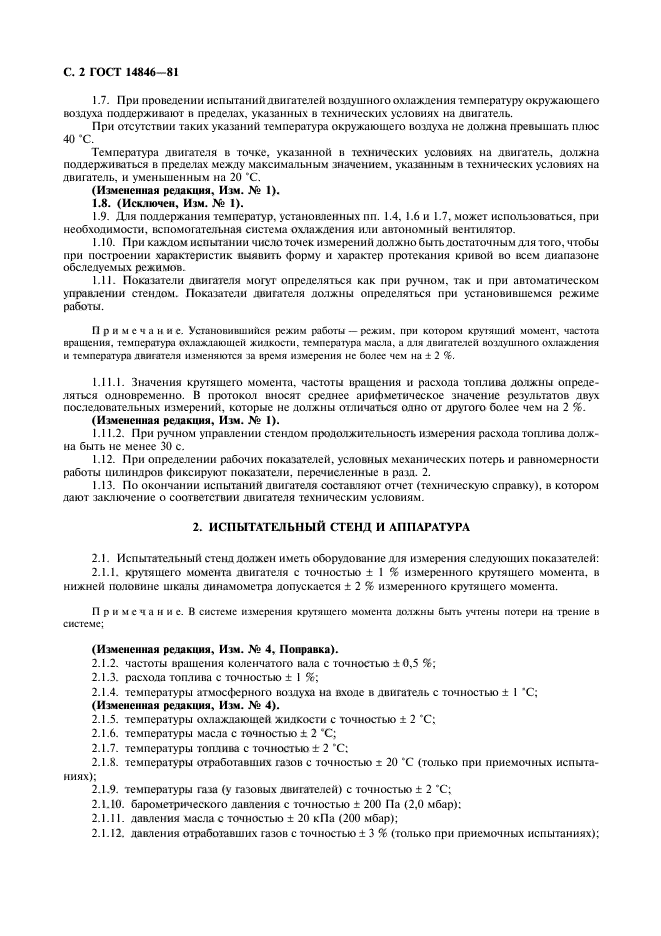

С. 2 ГОСТ 14846-81
1.7. При проведении испытаний двигателей воздушного охлаждения температуру окружающего воздуха поддерживают в пределах, указанных в технических условиях на двигатель.
При отсутствии таких указаний температура окружающего воздуха не должна превышать плюс 40 *С.
Температура двигателя в точке, указанной в технических условиях на двигатель, должна поддерживаться в пределах между максимальным значением, указанным в технических условиях на двигатель, и уменьшенным на 20 *С.
(Измененная редакция, Изм. № 1).
1.8. (Исключен, Изм. № 1).
1.9. Для поддержания температур, установленных пп. 1.4, 1.6 и 1.7, может испотьзоваться, при необходимости, вспомогательная система охлаждения или автономный вентилятор.
1.10. При каждом испытании число точек измерений должно быть достаточным для того, чтобы при построении характеристик выявить форму и характер протекания кривой во всем диапазоне обследуемых режимов.
1.11. Показатели двигателя могут определяться как при ручном, так и при автоматическом упра&тении стендом. Показатели двигателя должны определяться при установившемся режиме работы.
Г1 р и м с ч а н и с. Установившийся режим работы — режим, при когором крутящий момент, частота вращения, температура охлаждающей жидкости, температу ра масла, а для двигателей воздушного охлаждения и температура двигателя изменяются за время измерения не более чем на ±2%.
1.11.1. Значения крутящего момента, частоты вращения и расхода топлива должны определяться одновременно. В протокол вносят среднее арифметическое значение результатов двух последовательных измерений, которые не должны отличаться одно от другого более чем на 2 %.
(Измененная редакция, Изм. № 1).
1.11.2. При ручном управлении стендом продолжительность измерения расхода топлива должна быть не менее 30 с.
1.12. При определении рабочих показателей, условных механических потерь и равномерности работы нилиндров фиксируют показатели, перечисленные в разд. 2.
1.13. По окончании испытаний двигателя составляют отчет (техническую справку), в котором дают заключение о соответствии двигателя техническим условиям.
2. ИСПЫТАТЕЛЬНЫЙ СТЕНД И АППАРАТУРА
2.1. Испытательный стенд должен иметь оборудование для измерения следующих показателей:
2.1.1. крутящего момента двигателя с точностью ± 1 % измеренного крутящего момента, в нижней половине шкалы динамометра допускается ±2 % измеренного крутящего момента.
Прим с ч а н и с. В системе измерения крутящего момента должны быть учтены потери на трение в системе;
(Измененная редакция, Изм. № 4, Поправка).
2.1.2. частоты вращения коленчатого вала с точностью ± 0,5 %;
2.1.3. расхода топлива с точностью ± 1 %;
2.1.4. температуры атмосферного воздуха на входе в двигатель с точностью ± I ‘С;
(Измененная редакция, Изм. № 4).
2.1.5. температуры охлаждающей жидкости с точностью ± 2 ’С;
2.1.6. температуры масла с точностью ± 2 *С;
2.1.7. температуры топлива с точностью ± 2 ‘С:
2.1.8. температуры отработавших газов с точностью т 20 ‘С (только при приемочных испытаниях);
2.1.9. температуры газа (у газовых двигателей) с точностью ± 2 “С;
2.1.10. барометрического давления с точностью ± 200 11а (2,0 мбар);
2.1.11. давления масла с точностью ± 20 кПа (200 мбар);
2.1.12. давления отработавших газов с точностью ± 3 % (только при приемочных испытаниях);
ГОСТ 14846-81 С. 3

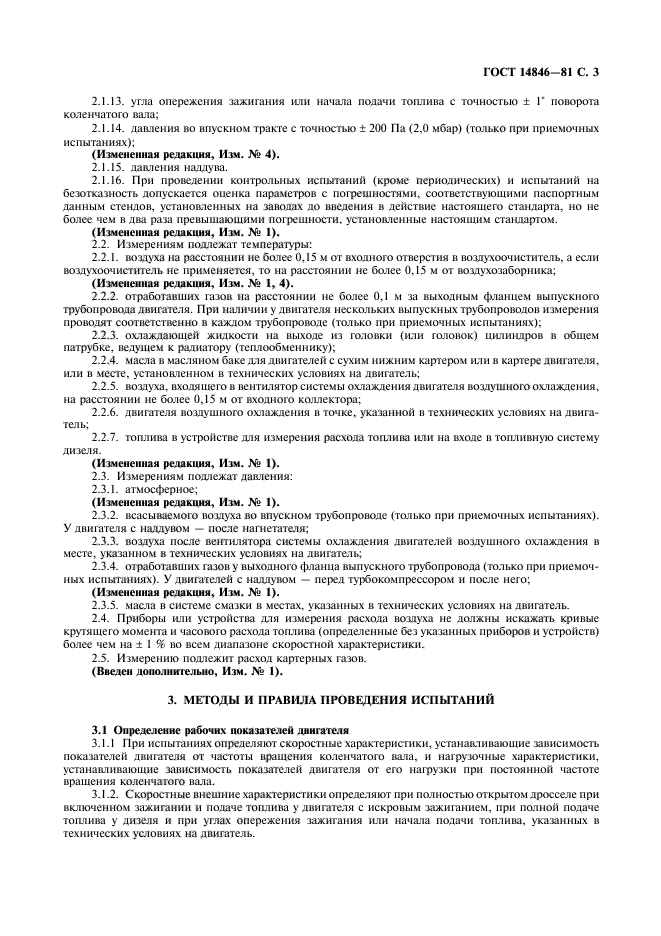

2.1.13. угла опережения зажигания или начала подачи топлива с точностью ± Г поворота коленчатого вала;
2.1.14. давления во впускном тракте с точностью ± 200 Па (2,0 мбар) (только при приемочных испытаниях);
(Измененная редакция, Изч. № 4).
2.1.15. давления наддува.
2.1.16. При проведении контрольных испытаний (кроме периодических) и испытаний на безотказность допускается оценка параметров с погрешностями, соответствующими паспортным данным стендов, установленных на заводах до введения в действие настоящего стандарта, но не более чем в два раза превышающими погрешности, установленные настоящим стандартом.
(Измененная редакция, И хм. № 1).
2.2. Измерениям подлежат температуры:
2.2.1. воздуха на расстоянии не более 0,15 м от входного отверстия в воздухоочиститель, а если воздухоочиститель не применяется, то на расстоянии не более 0.15 м от воздухозаборника;
(Измененная редакция, Изм. № 1, 4).
2.2.2. отработавших газов на расстоянии не более 0.1 м за выходным фланцем выпускного трубопровода двигателя. При наличии у двигателя нескольких выпускных трубопроводов измерения проводят соответственно в каждом трубопроводе (только при приемочных испытаниях);
2.2.3. охлаждающей жидкости на выходе из головки (или головок) цилиндров в общем патрубке, ведущем к радиатору (теплообменнику);
2.2.4. масла в масляном баке для двигателей с сухим нижним картером или в картере двигателя, или в месте, установленном в технических условиях на двигатель;
2.2.5. воздуха, входящего в вентилятор системы охлаждения двигателя воздушного охлаждения, на расстоянии не более 0,15 м от входного коллектора;
2.2.6. двигателя воздушного охлаждения в точке, указанной в технических условиях на двигатель;
2.2.7. топлива в устройстве для измерения расхода топлива или на входе в топливную систему дизеля.
(Измененная редакция, Изм. № 1).
2.3. Измерениям подлежат давления:
2.3.1. атмосферное;
(Измененная редакция, Изм. № 1).
2.3.2. всасываемого воздуха во впускном трубопроводе (только при приемочных испытаниях). У двигателя с наддувом — после нагнетателя:
2.3.3. воздуха после вентилятора системы охлаждения двигателей воздушного охлаждения в месте, указанном в технических условиях на двигатель:
2.3.4. отработавших газов у выходного фланца выпускного трубопровода (только при приемочных испытаниях). У двигателей с наддувом — перед турбокомпрессором и после пего:
(Измененная редакция, Изм. № 1).
2.3.5. масла в системе смазки в местах, указанных в технических условиях на двигатель.
2.4. Приборы или устройства для измерения расхода воздуха не должны искажать кривые крутящего момента и часового расхода топлива (определенные без указанных приборов и устройств) более чем на ± I % во всем диапазоне скоростной характеристики.
2.5. Измерению подлежит расход картерных газов.
(Введен дополнительно, Изм. № 1).
3. МЕТОДЫ И ПРАВИЛА ПРОВЕЛЕНИЯ ИСПЫТАНИЙ
3.1 Определение рабочих показателей двигателя
3.1.1 При испытаниях определяют скоростные характеристики, устанавливающие зависимость показателей двигателя от частоты вращения коленчатого вала, и нагрузочные характеристики, устанавливающие зависимость показателей двигателя от его нагрузки при постоянной частоте вращения коленчатого вала.
3.1.2. Скоростные внешние характеристики определяют при полностью открытом дросселе при включенном зажигании и подаче топлива у двигателя с искровым зажиганием, при полной подаче топлива у дизеля и при углах опережения зажигания или начала подачи топлива, указанных в технических условиях на двигатель.

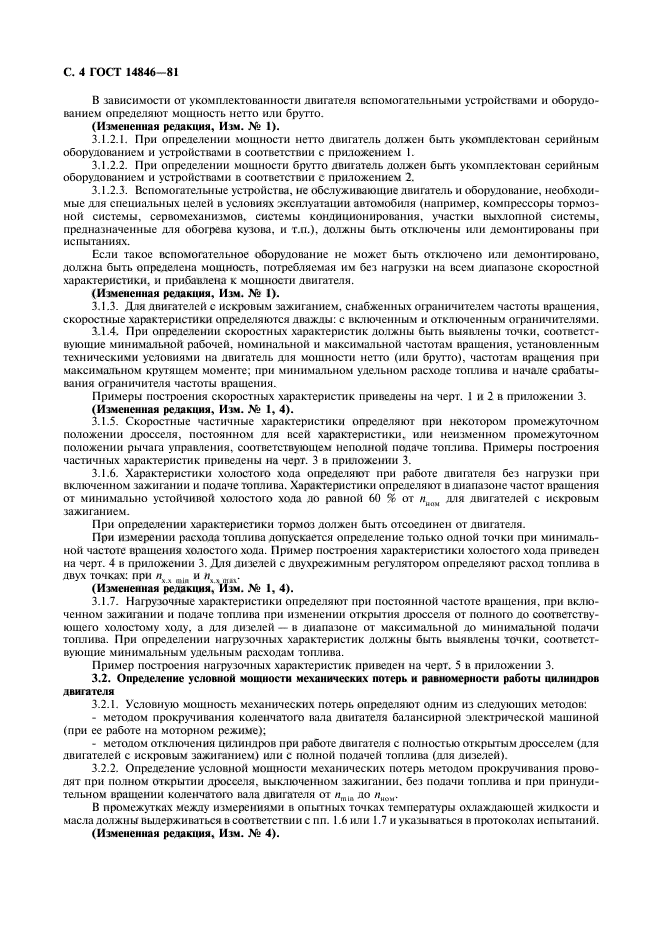

С. 4 ГОСТ 14846-81
В зависимости от укомплектованности двигателя вспомогательными устройствами и оборудованием определяют мощность нетто или брутто.
(Измененная редакция, И хм. № 1).

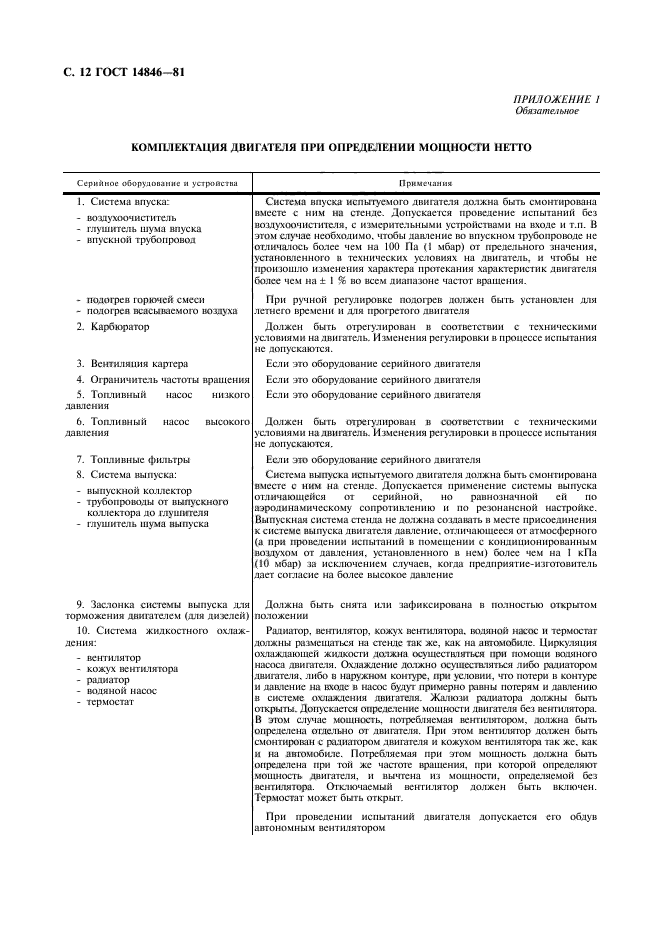

3.1.2.1. При определении мощности нетто двигатель должен быть укомплектован серийным оборудованием и устройствами в соответствии с приложением 1.
3.1.2.2. При определении мощности брутто двигатель должен быть укомплектован серийным оборудованием и устройствами в соответствии с приложением 2.
3.1.2.3. Вспомогательные устройства, не обслуживающие двигатель и оборудование, необходимые для специальных целей в условиях эксплуатации автомобиля (например, компрессоры тормозной системы, сервомеханизмов, системы кондиционирования, участки выхлопной системы, предназначенные для обогрева кузова, и т.п.), должны быть отключены или демонтированы при испытаниях.
Если такое вспомогательное оборудование не может быть отключено или демонтировано, должна быть определена мощность, потребляемая им без нагрузки на всем диапазоне скоростной характеристики, и прибавлена к мощности двигателя.
(Измененная редакция, Изм. № 1).
3.1.3. Для двигателей с искровым зажиганием, снабженных ограничителем частоты вращения, скоростные характеристики определяются дважды: с включенным и отключенным ограничителями.
3.1.4. При определении скоростных характеристик должны быть выявлены точки, соответствующие минимальной рабочей, номинальной и максимальной частотам вращения, установленным техническими условиями на двигатель для мощности нетто (или брутто), частотам вращения при максимальном крутящем моменте; при минимальном удельном расходе топлива и начале срабатывания ограничителя частоты вращения.

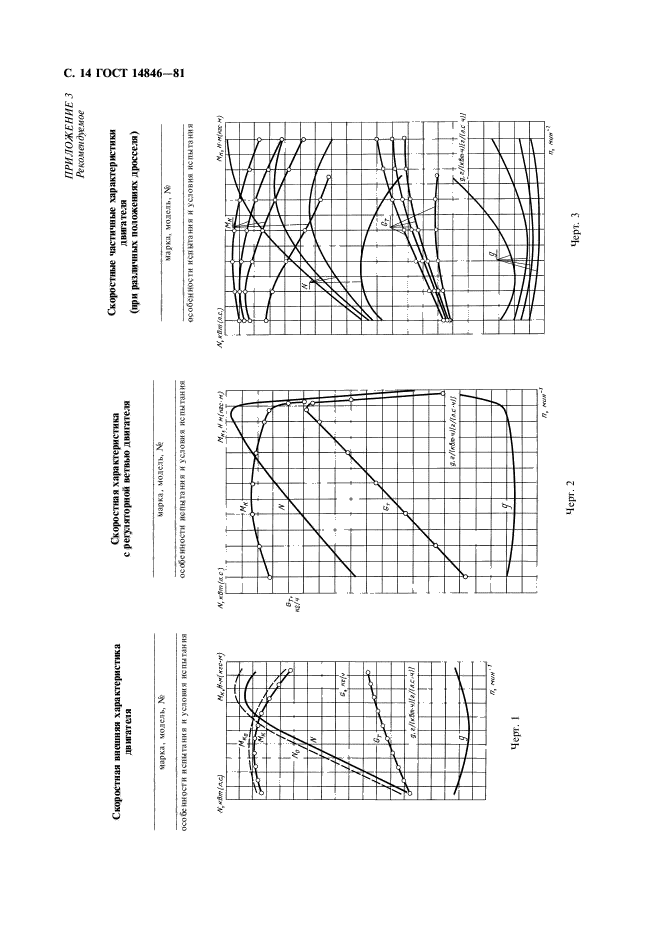

Примеры построения скоростных характеристик приведены на черт. 1 и 2 в приложении 3.
(Измененная редакция, Изм. № 1, 4).
3.1.5. Скоростные частичные характеристики определяют при некотором промежуточном положении дросселя, постоянном для всей характеристики, или неизменном промежуточном положении рычага управления, соответствующем неполной подаче топлива. Примеры построения частичных характеристик приведены на черт. 3 в приложении 3.
3.1.6. Характеристики холостого хода определяют при работе двигателя без нагрузки при включенном зажигании и подаче топлива. Характеристики определяют в диапазоне частот вращения от минимально устойчивой холостого хода ло равной 60 % от пиои для двигателей с искровым зажиганием.
При определении характеристики тормоз должен быть отсоединен от двигателя.
При измерении расхода топлива допускается определение только одной точки при минимальной частоте вращения холостого хода. Пример построения характеристики холостого хода приведен на черт. 4 в приложении 3. Для дизелей с двухрежимным регулятором определяют расход топлива в двух точках: при пх % т1в и я
(Измененная редакция, Изм. № 1, 4).
3.1.7. Нагрузочные характеристики определяют при постоянной частоте вращения, при включенном зажигании и подаче топлива при изменении открытия дросселя от полного до соответствующего холостому ходу, а для дизелей — в диапазоне от максимальной до минимальной подачи топлива. При определении нагрузочных характеристик должны быть выявлены точки, соответствующие минимальным удельным расходам топлива.
Пример построения нагрузочных характеристик приведен на черт. 5 в приложении 3.
3.2. Определение условной мощности механических потерь и равномерное! и работы цилиндров двигателя
3.2.1. Условную мощность механических потерь определяют одним из следующих методов:
— методом прокручивания коленчатого вала двигателя балансирной электрической машиной (при ее работе на моторном режиме);
— методом отключения цилиндров при работе двигателя с полностью открытым дросселем (для двигателей с искровым зажиганием) или с полной подачей топлива (для дизелей).
3.2.2. Определение условной мощности механических потерь методом прокручивания проводят при полном открытии дросселя, выключенном зажигании, без подачи топлива и при принудительном вращении коленчатого вала двигателя от /;1П(П до «ном.
В промежутках между измерениями в опытных точках температуры охлаждающей жидкости и масла должны выдерживаться в соответствии с пп. 1.6 или 1.7 и указываться в протоколах испытаний.
(Измененная редакция, Изм. № 4).

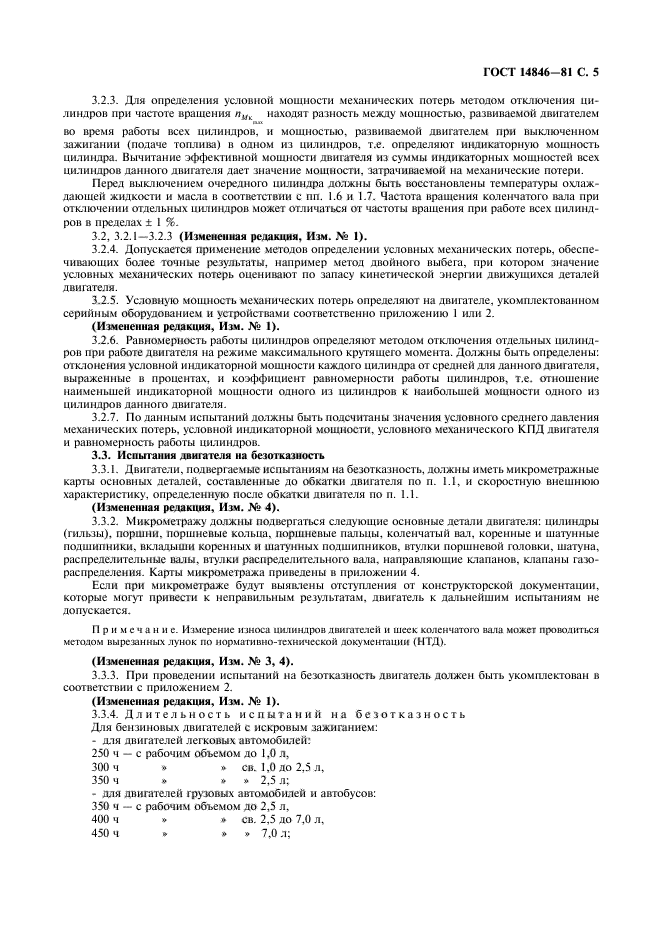

ГОСТ 14846-81 С. 5
3.2.3. Для определения условной мощности механических потерь методом отключения цилиндров при частоте вращения nUti находят разность между мощностью, развиваемой двигателем
пи
во время работы всех цилиндров, и мощностью, развиваемой двигателем при выключенном зажигании (подаче топлива) в одном из цилиндров, т.е. определяют индикаторную мощность цилиндра. Вычитание эффективной мощности двигателя из суммы индикаторных мощностей всех цилиндров данного двигателя дает значение мощности, затрачиваемой на механические потери.
Перед выключением очередного цилиндра должны быть восстановлены температуры охлаждающей жидкости и масла в соответствии с пп. 1.6 и 1.7. Частота вращения коленчатого вала при отключении отдельных цилиндров может отличаться от частоты вращения при работе всех цилиндров в пределах ± 1 %.
3.2, 3.2.1—3.2.3 (Измененная редакция, Изм. № 1).
3.2.4. Допускается применение Х1етодов определении условных механических потерь, обеспечивающих более точные результаты, например метод двойного выбега, при котором значение условных механических потерь оценивают по запасу кинетической энергии движущихся деталей двигателя.
3.2.5. Условную мощность механических потерь определяют на двигателе, укомплектованном серийным оборудованием и устройствами соответственно приложению I или 2.
(Измененная редакция, Изм. № 1).
3.2.6. Равномерность работы цилиндров определяют методом отключения отдельных цилиндров при работе двигателя на режиме максимального крутящего момента. Должны быть определены: отктоненпя условной индикаторной мощности каждого цилиндра от средней для данного двигателя, выраженные в процентах, и коэффициент равномерности работы цилиндров, т.е. отношение наименьшей индикаторной мощности одного из цилиндров к наибольшей мощности одного из цилиндров данного двигателя.
3.2.7. По данным испытаний должны быть подсчитаны значения условного среднего давления механических потерь, условной индикаторной мощности, условного механического КПД двигателя и равномерность работы цилиндров.
3.3. Испытания двигателя на безотказность
3.3.1. Двигатели, подвергаемые испытаниям на безотказность, должны иметь микрометражные карты основных деталей, составленные до обкатки двигателя по п. 1.1, и скоростную внешнюю характеристику, определенную после обкатки двигателя по п. 1.1.
(Измененная редакция, Изм. № 4).

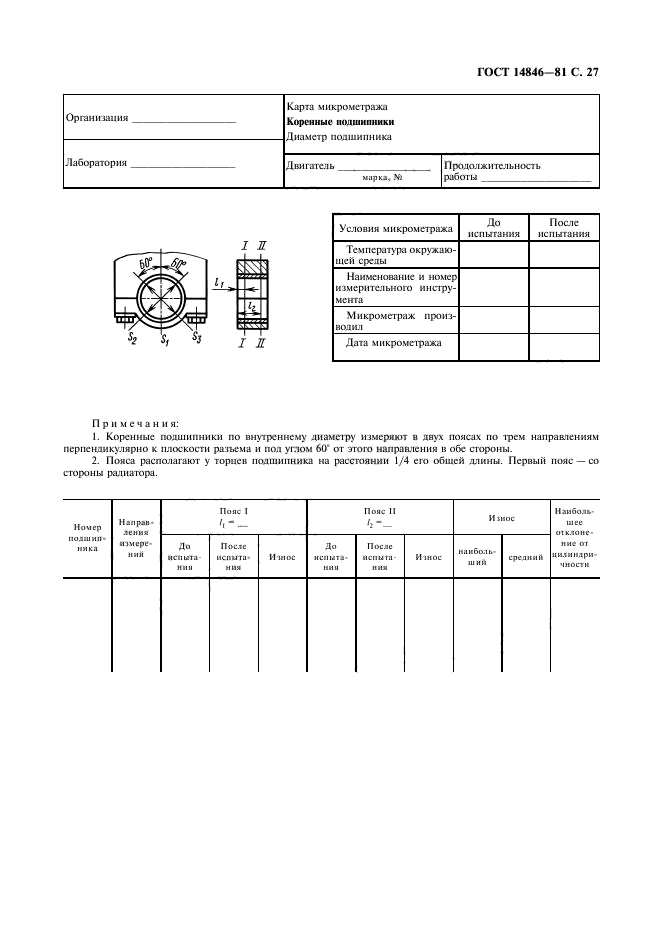

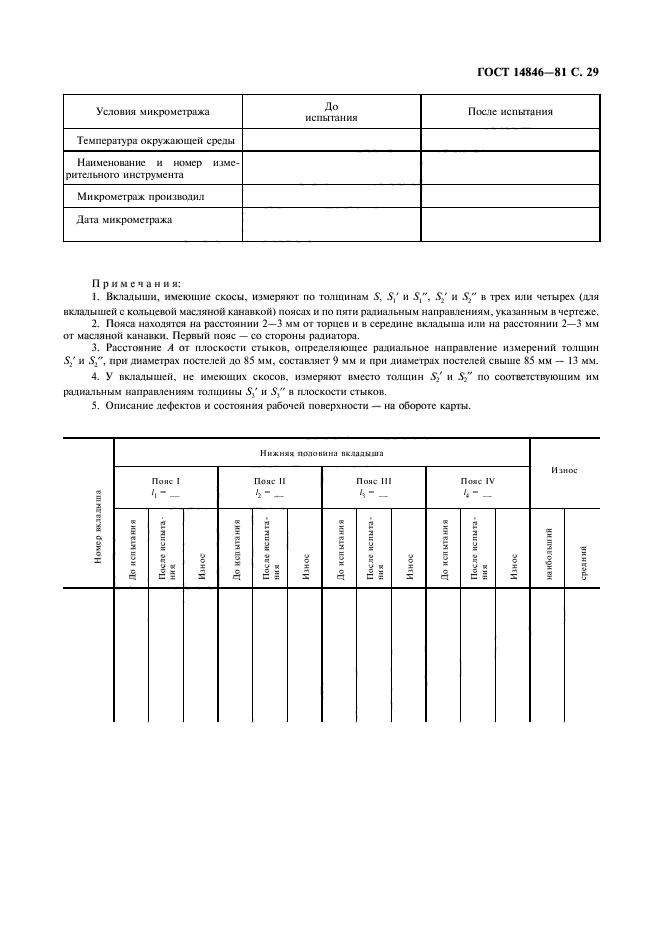

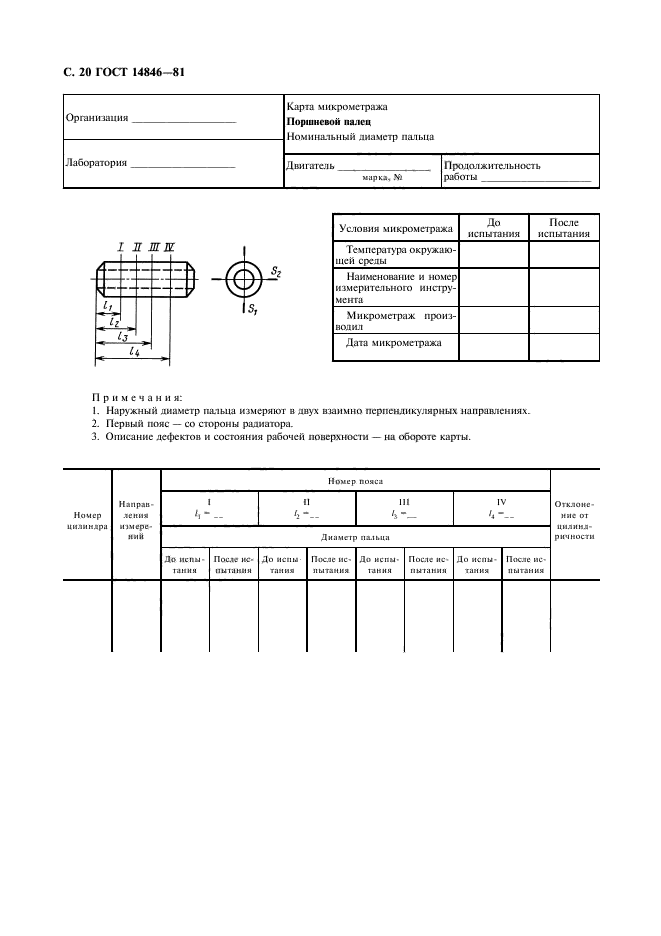

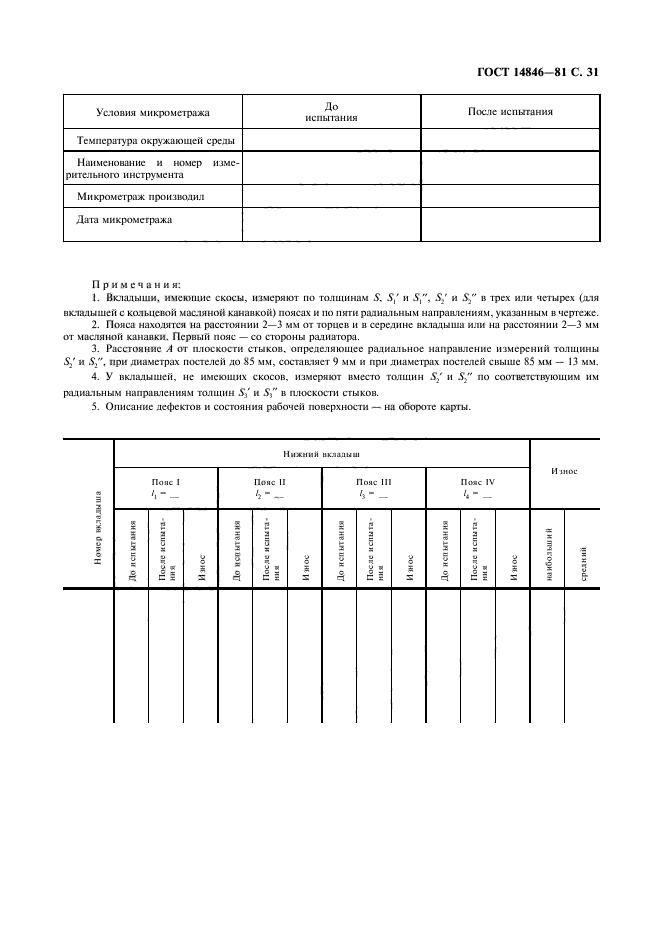

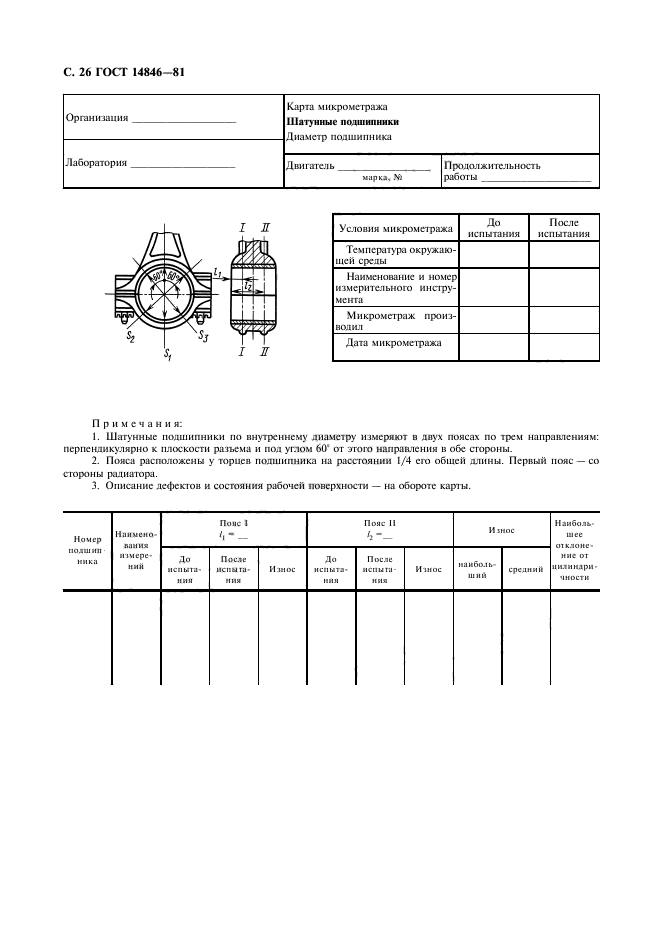

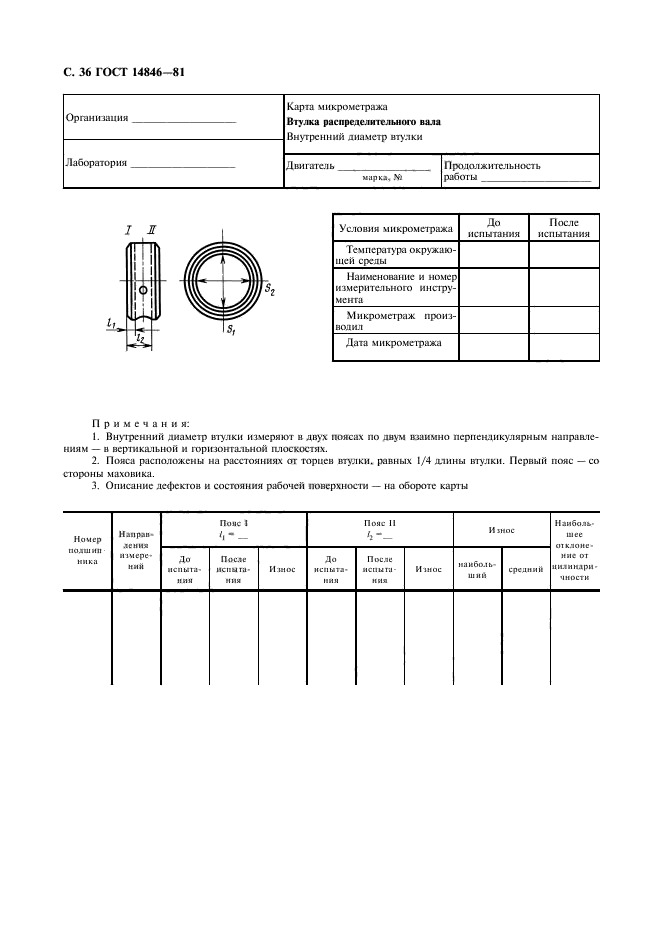

3.3.2. Микрометражу должны подвергаться следующие основные детали двигателя: цилиндры (гильзы), поршни, поршневые кольца, поршневые пальцы, коленчатый вал, коренные и шатунные подшипники, вкладыши коренных и шатунных подшипников, втулки поршневой головки, шатуна, распределительные валы, втулки распределительного вала, направляющие клапанов, клапаны газораспределения. Карты микрометража приведены в приложении 4.
Если при микрометраже будут выявлены отступления от конструкторской документации, которые могут привести к неправильным результатам, двигатель к дальнейшим испытаниям не допускается.
П р и м с ч а н и с. Намерение шнека цилиндров двигателей и шеек коленчатою вала можег про политься методом вырезанных лунок по нормативно-технической документации (НТД).
(Измененная редакция, Изм. № 3, 4).
3.3.3. При проведении испытаний на безотказность двигатель должен быть укомплектован в соответствии с приложением 2.
(Измененная редакция, Изм. № 1).
3.3.4. Длительность испытаний на безотказность
Для бензиновых двигателей с искровым зажиганием:
— для двигателей легковых автомобилей:
250 ч — с рабочим объемом до 1,0 л,
300 ч * * св. 1,0 до 2.5 л,
350 ч * * » 2,5 л;
— для двигателей грузовых автомобилей и автобусов:
350 ч — с рабочим объемом до 2,5 л,
400 ч * * св. 2,5 до 7,0 л,
450 ч * * » 7,0 л;

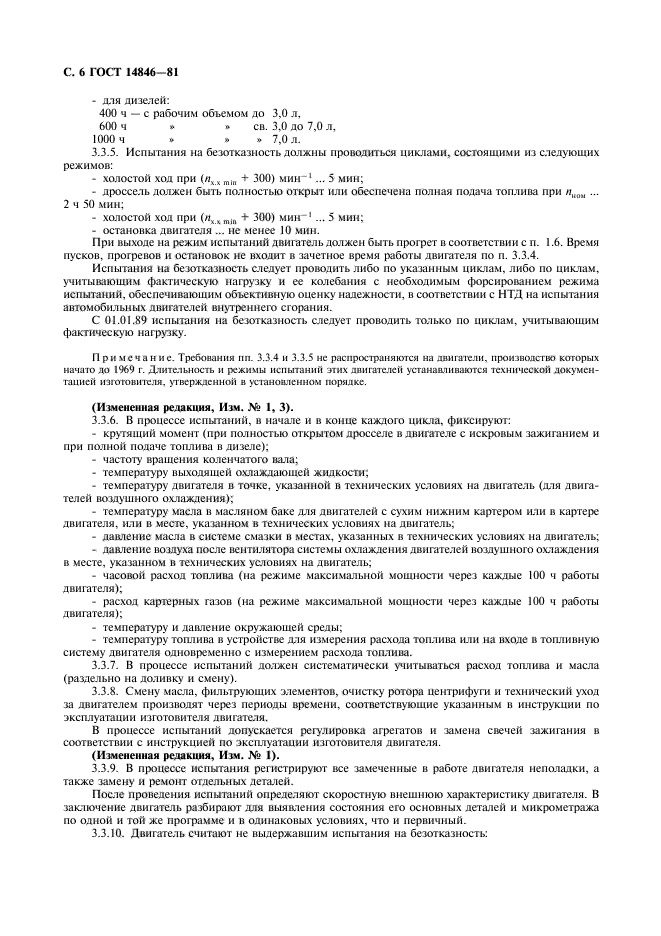

С. 6 ГОСТ 14846-81
— для дизелей:
400 ч — с рабочим объемом до 3,0 л,
600 ч * » св. 3.0 до 7,0 л,
1000 ч * » * 7,0 л.
3.3.5. Испытания на безотказность должны проводиться циклами, состоящими из следующих режимов:
— холостой ход при (лхх mln + 300) мин-1… 5 мин;
— дроссель должен быть полностью открыт или обеспечена полная подача топлива при пиои … 2 ч 50 мин;
— холостой ход при (/*„,„ т|в + 300) мин-1… 5 мин;
— остановка двигателя … не менее 10 мин.
При выходе на режим испытаний двигатель должен быть прогрет в соответствии с п. 1.6. Время пусков, прогревов и остановок не входит в зачетное время работы двигателя по п. 3.3.4.
Испытания на безотказность следует проводить либо по указанным циклам, либо по циклам, учитывающим фактическую нагрузку и ее колебания с необходимым форсированием режима испытаний, обеспечивающим объективную оценку надежности, в соответствии с НТД на испытания автомобильных двигателей внутреннего сгорания.
С 01.01.89 испытания на безотказность следует проводить только по циклам, учитывающим фактическую нагрузку.
П римсчанис. Требования пп. 3.3.4 к 3.3.5 не распространяются на двигатели, производство которых начато до 1969 г. Длительность и режимы испытаний этих двигателей устанавливаются технической документацией изготовителя, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 1, 3).
3.3.6. В процессе испытаний, в начале и в конце каждого цикла, фиксируют:
— крутящий момент (при полностью открытом дросселе в двигателе с искровым зажиганием и при полной подаче топлива в дизеле);
— частоту вращения коленчатого вала;
— температуру выходящей охлаждающей жидкости;
— температуру двигателя в точке, указанной в технических условиях на двигатель (для двигателей воздушного охлаждения);
— температуру масла в масляном баке для двигателей с сухим нижним картером или в картере двигателя, или в месте, указанном в технических условиях на двигатель;
— дааление масла в системе смазки в местах, указанных в технических условиях на двигатель;
— давление воздуха после вентилятора системы охлаждения двигателей воздушного охлаждения в месте, указанном в технических условиях на двигатель:
— часовой расход топлива (на режиме максимальной мощности через каждые 100 ч работы двигателя);
— расход картерных газов (на режиме максимальной мощности через каждые 100 ч работы двигателя);
— температуру и давление окружающей среды;
— температуру топлива в устройстве для измерения расхода топлива или на входе в топливную систему двигателя одновременно с измерением расхода топлива.
3.3.7. В процессе испытаний должен систематически учитываться расход топлива и масла (раздельно на доливку и смену).
3.3.8. Смену масла, фильтрующих элементов, очистку ротора центрифуги и технический уход за двигателем производят через периоды времени, соответствующие указанным в инструкции по эксплуатации изготовителя двигателя.
В процессе испытаний допускается регулировка агрегатов и замена свечей зажигания в соответствии с инструкцией по эксплуатации изготовителя двигателя.
(Измененная редакция, Изм. № 1).
3.3.9. В процессе испытания регистрируют все замеченные в работе двигателя неполадки, а также замену и ремонт отдельных деталей.
После проведения испытаний определяют скоростную внешнюю характеристику двигателя. В заключение двигатель разбирают для выявления состояния его основных деталей и микрометража по одной и той же программе и в одинаковых условиях, что и первичный.
3.3.10. Двигатель считают не выдержавшим испытания на безотказность:
ГОСТ 14846-81 С. 7
— при наличии отказов, для устранения которых требуется разборка двигателя со снятием головки цилиндров или масляного картера, или крышки распределительных зубчатых колес, или маховика;
— при появлении стуков, опасных для дальнейшей работы двигателя:
— если в процессе и после испытаний двигатель не может без замены деталей продолжать работу на любых рабочих режимах;
— при снижении мошпости или ухудшении экономичности, происшедшими во время испытаний на безотказность, более чем на 5 % по сравнению с показателями, полученными перед испытаниями на безотказность;
— при расходе масла свыше пределов, указанных в технических условиях на двигатель;
— при снижении давления масла за нижний предел, установленный в технических условиях на двигатель.
3.3.9. 3.3.10. (Измененная редакция, Изм. .V 4).

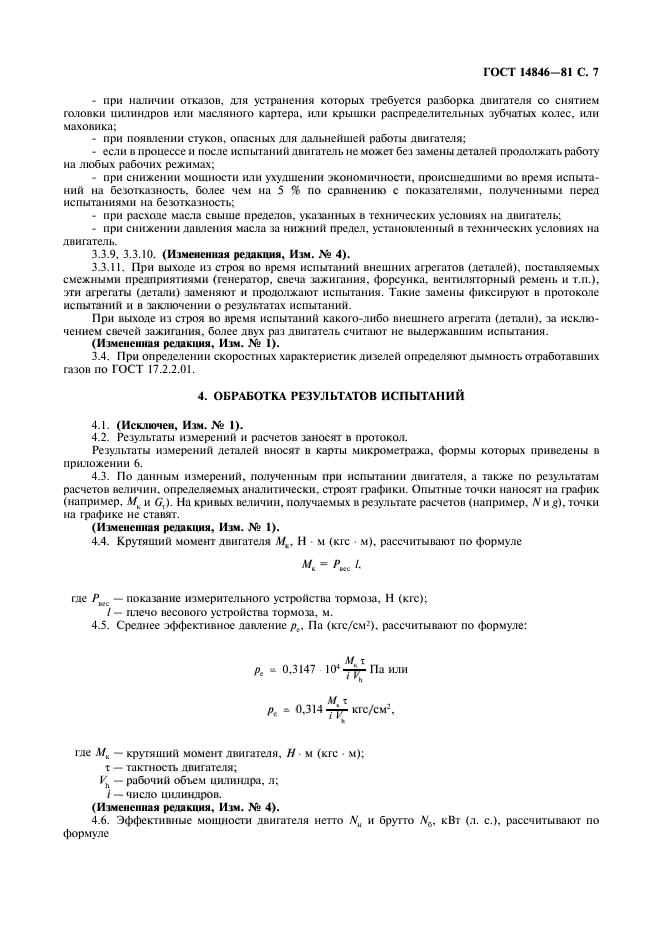

3.3.11. При выходе из строя во время испытаний внешних агрегатов (деталей), поставляемых смежными предприятиями (генератор, свеча зажигания, форсунка, вентиляторный ремень и т.п.), эти агрегаты (детали) заменяют и продолжают испытания. Такие замены фиксируют в протоколе испытаний и в заключении о результатах испытаний.
При выходе из строя во время испытаний какого-либо внешнего агрегата (детали), за исключением свечей зажигания, более двух раз двигатель считают не выдержавшим испытания.
(Измененная редакция, Изм. № 1).
3.4. При определении скоростных характеристик дизелей определяют дымность отработавших газов по ГОСТ 17.2.2.01.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
4.1. (Исключен, Изм. № 1).
4.2. Результаты измерений и расчетов заносят в протокол.

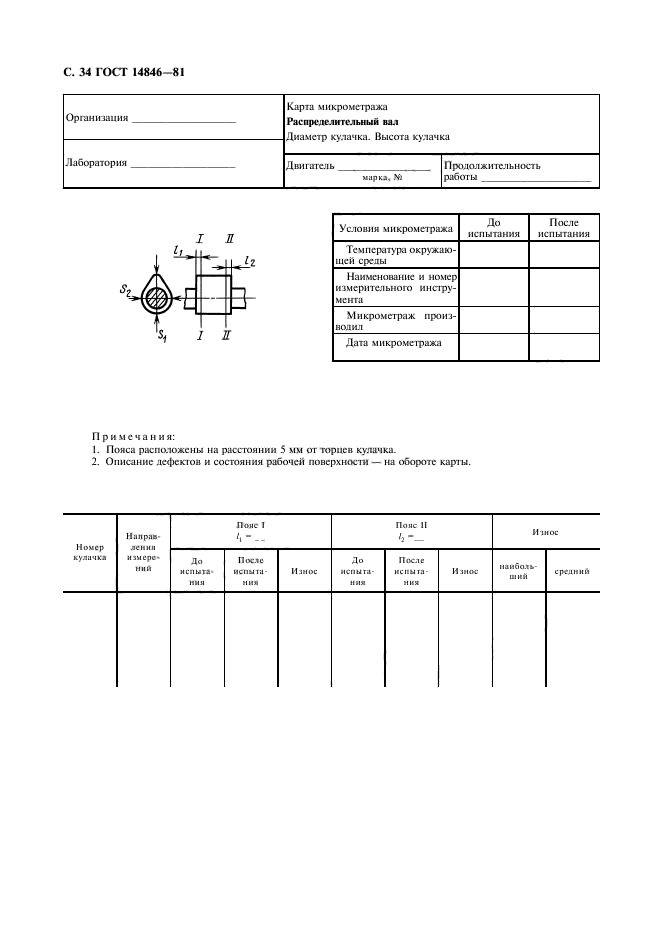

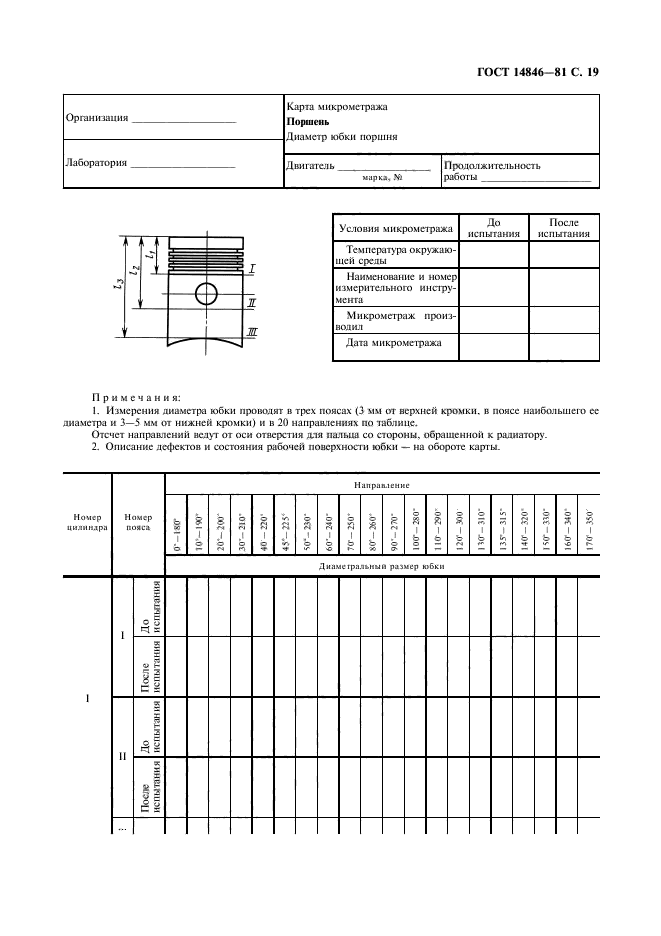

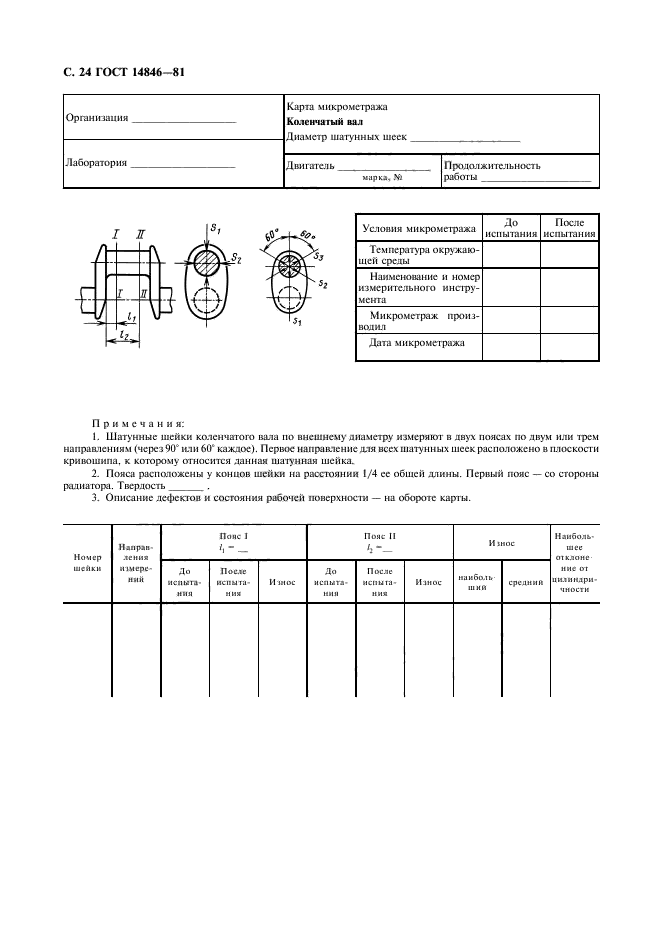

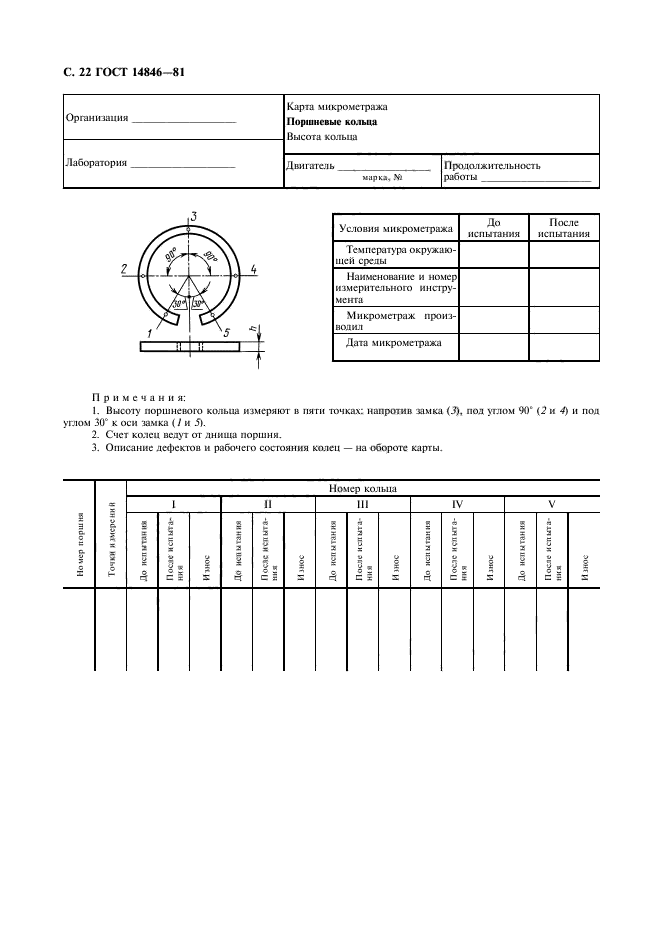

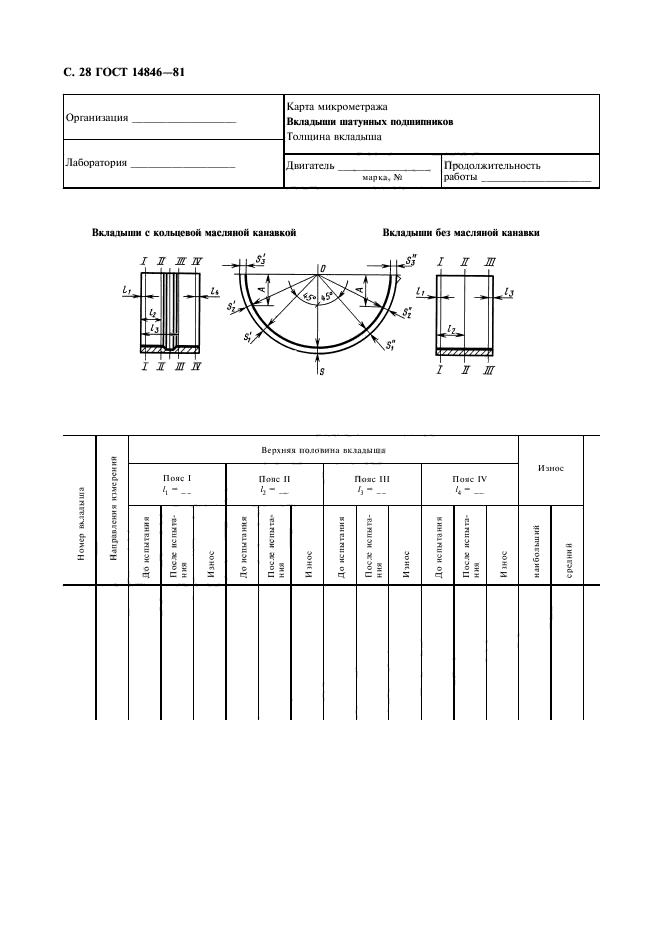

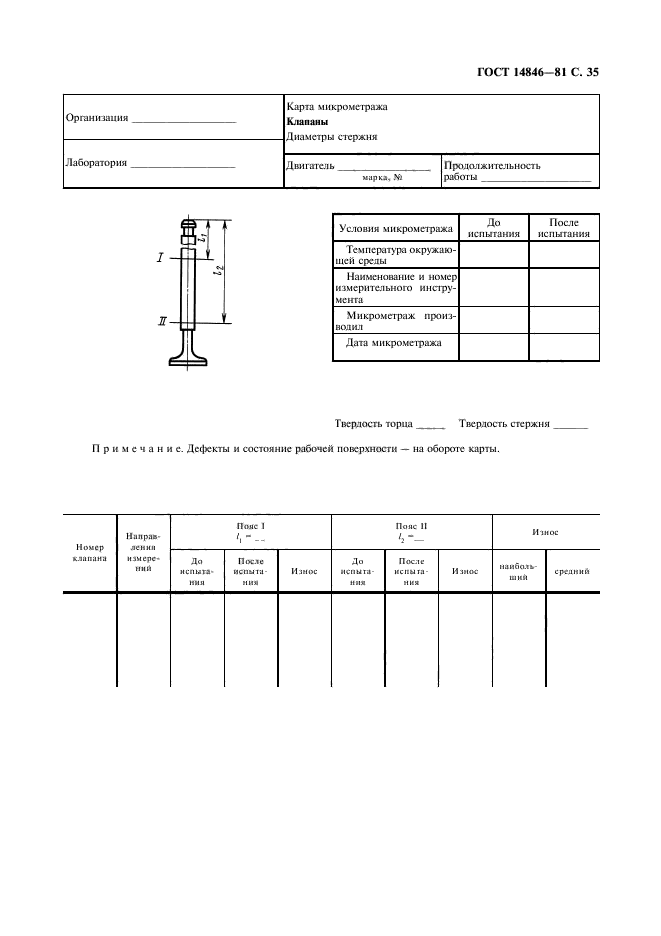

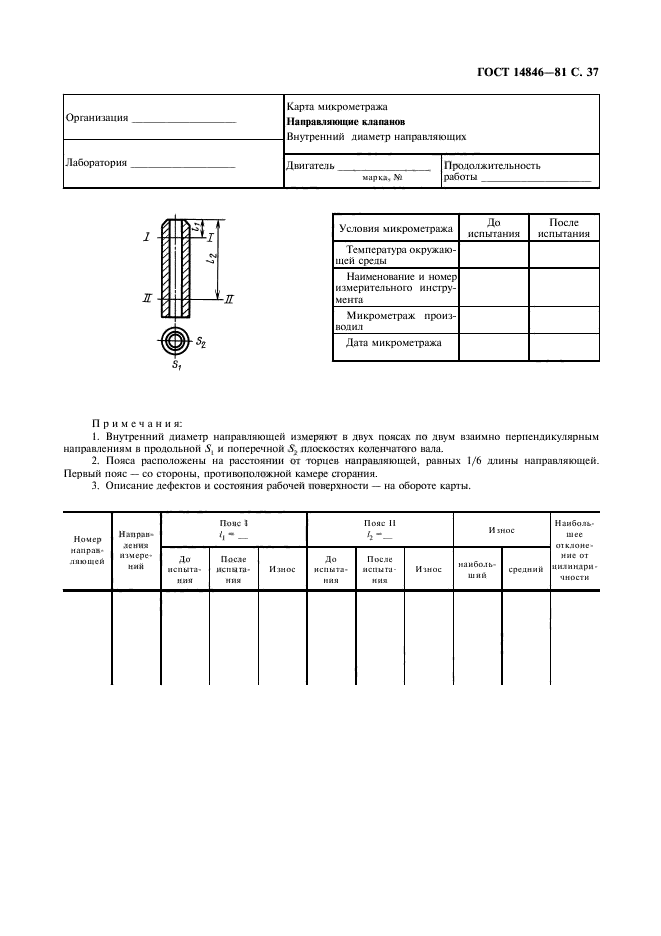

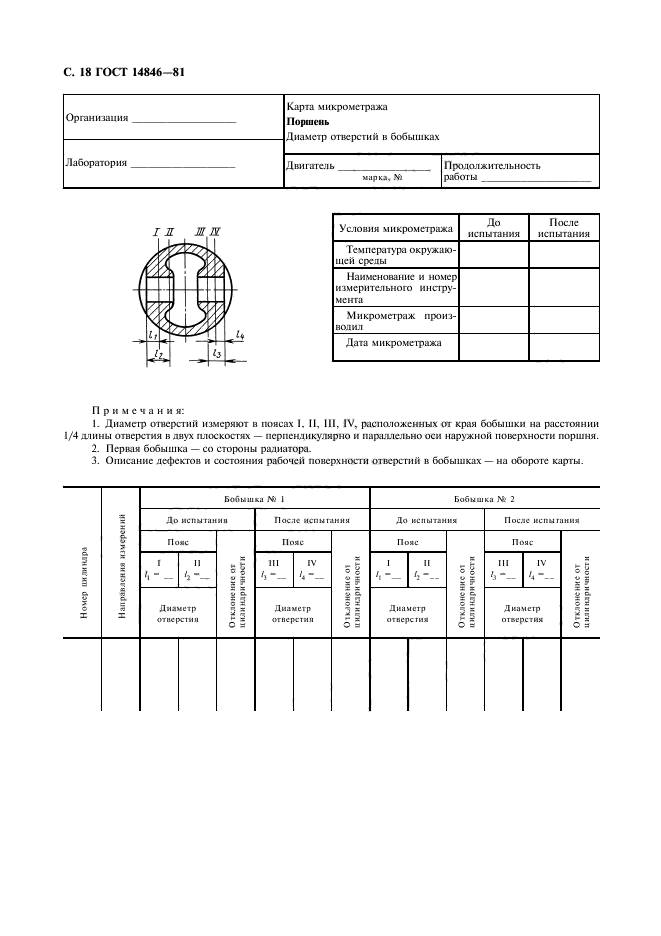

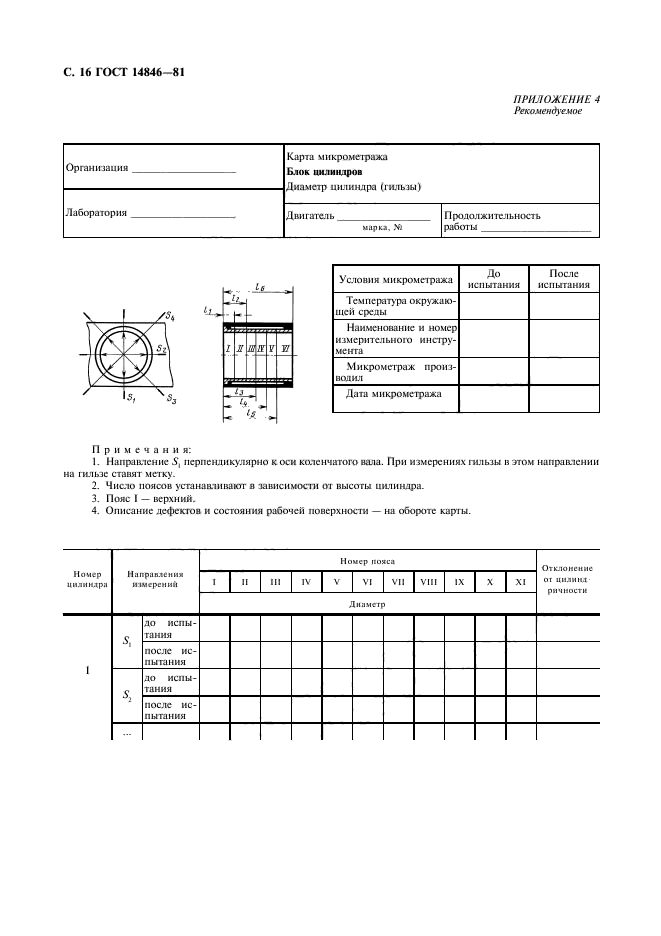

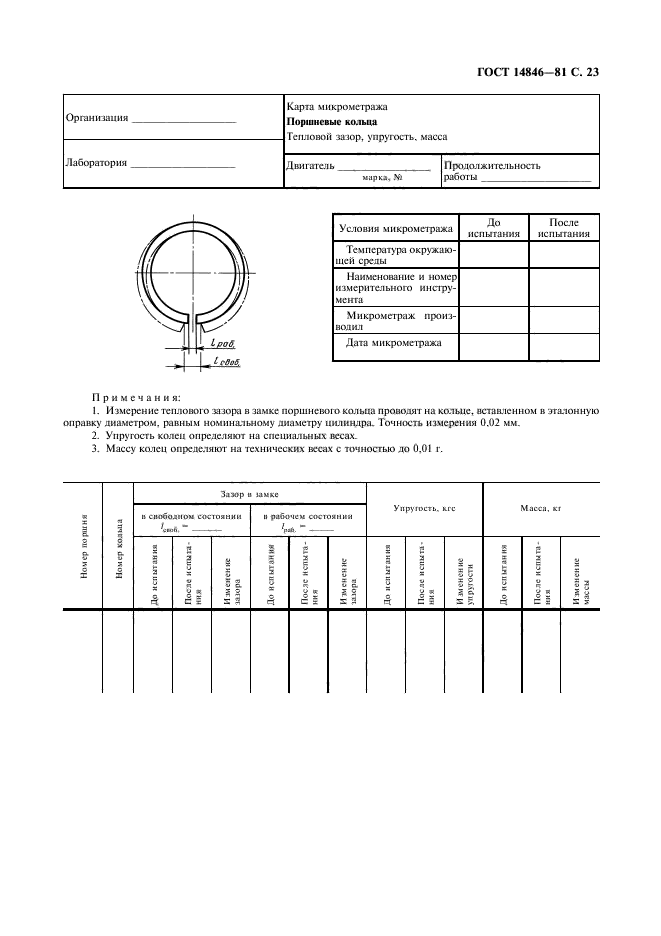

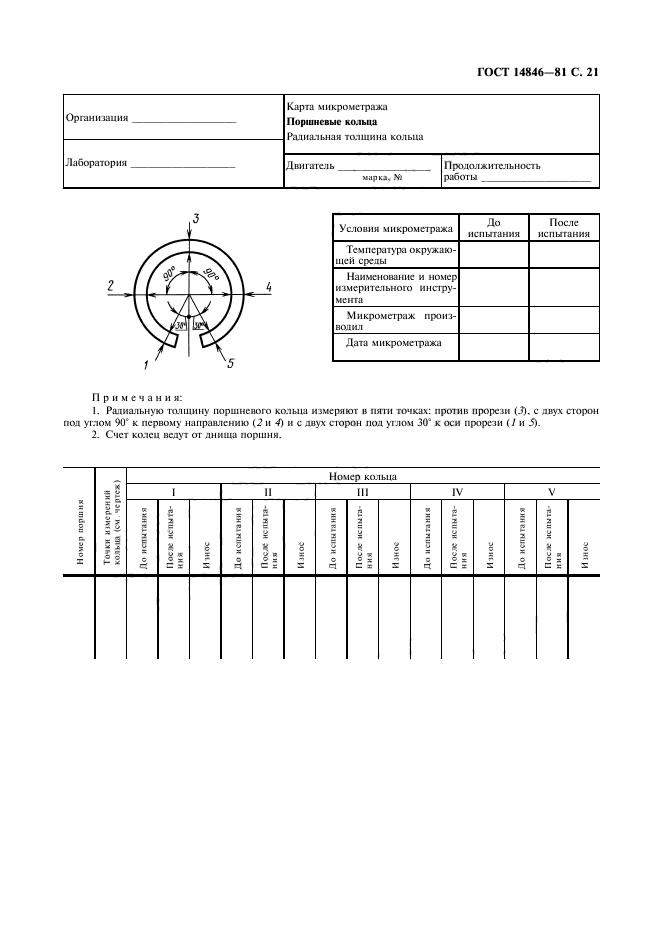

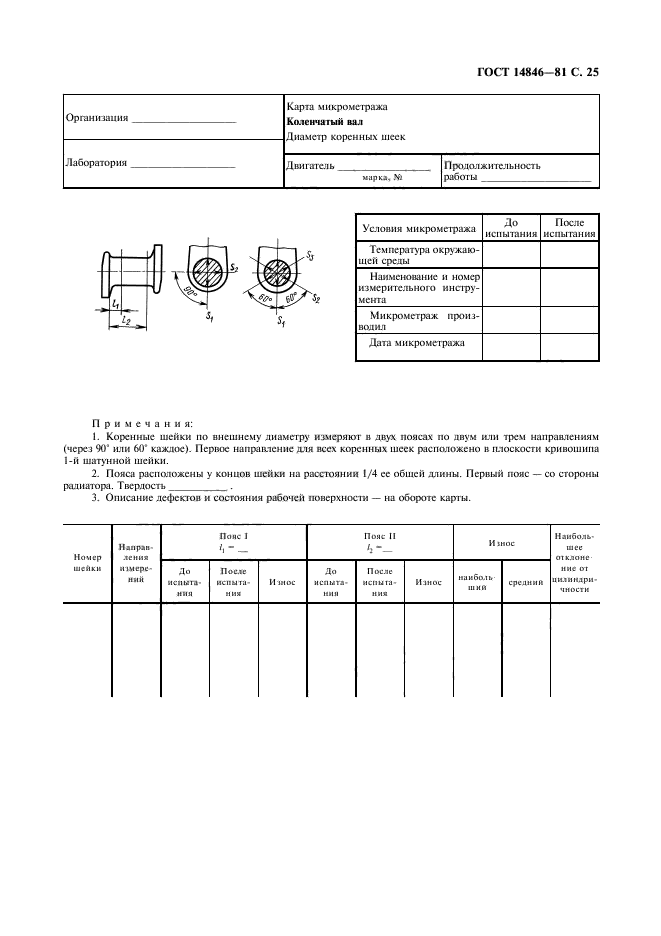

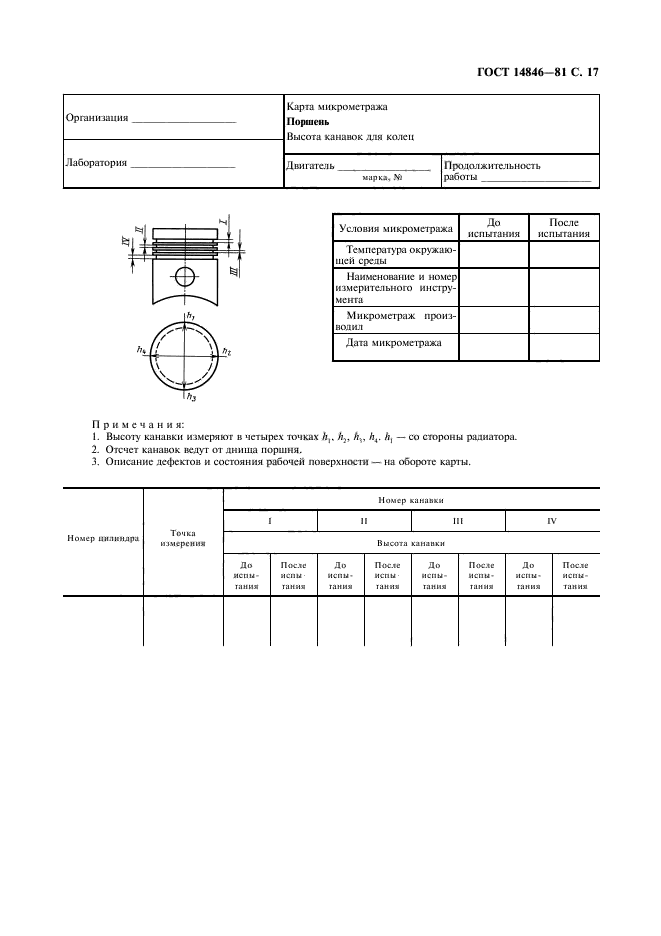

Результаты измерений деталей вносят в карты микрометража, формы которых приведены в приложении 6.
4.3. По данным измерений, полученным при испытании двигателя, а также по результатам расчетов величин, определяемых аналитически, строят графики. Опытные точки наносят на график (например, Мк it Gx). На кривых величин, получаемых в результате расчетов (например. Л’ и #), точки на графике не ставят.
(Измененная редакция, Изм. № I).
4.4. Кругяший момент двигателя Л/к, Н м (кгс м). рассчитывают по формуле
К = /«с /.
где /’ .с — показание измерительного устройства тормоза, Н (кгс);
/- плечо весового устройства тормоза, м.
4.5. Среднее эффективное давление ре, Па (кгс/см-). рассчитывают по формуле:
д.* 0,3147 10‘ilria или 1
А/ г
pt =• 0,314 у|т* кгс/см*.
где Мк — крутящий момент двигателя, Н м (кгс м); т — тактностъ двигателя;
— рабочий объем цилиндра, л;
/ — число цилиндров.
(Измененная редакция, Изм. № 4).
4.6. Эффективные мощности двигателя нетто Nu и брутто кВт (л. с.), рассчитывают по формуле

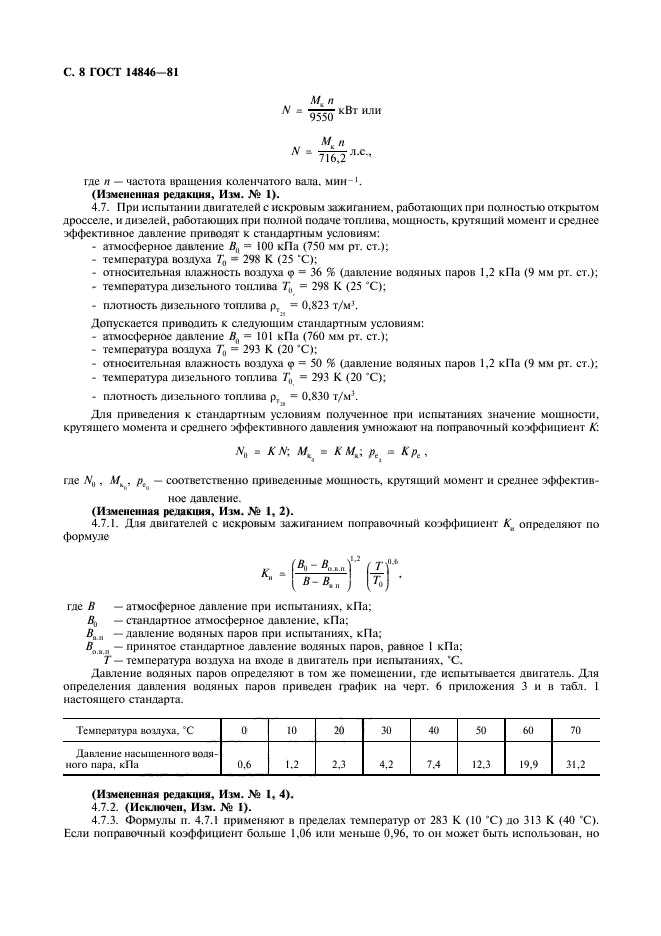

С. 8 ГОСТ 14846-81
|
Мк >1 |
|
где п — частота вращения коленчатого вала. мин-1.
(Измененная редакция, Изм. № 1).
4.7. При испытании двигателей с искровым зажиганием, работающих при полностью открытом дросселе, и дизелей, работающих при полной подаче топлива, мощность, крутящий момент и среднее эффективное давление приводят к стандартным условиям:
— атмосферное давление В{) = 100 кГ1а (750 мм рт. ст.);
— температура воздуха 7J, = 298 К (25 *С);
— относительная влажность воздуха <р = 36 % (давление водяных паров 1,2 кПа (9 мм рт. ст.);
— температура дизельного топлива Ти = 298 К (25 «С);
— плотность дизельного топлива pt = 0,823 т/м5.
Допускается приводить к следующим стандартным условиям:
— атмосферное даатение Ви = 101 кПа (760 мм рт. ст.);
— температура воздуха Та = 293 К (20 ‘С);
— относительная влажность воздуха <р = 50 % (давление водяных паров 1,2 кПа (9 мм рт. ст.);
— температура дизельного топлива /,, = 293 К (20 *С);
— плотность дизельного топлива рт^ = 0.830 т/м3.
Для приведения к стандартным условиям полученное при испытаниях значение мощности, крутящего момента и среднего эффективного давления умножают на поправочный коэффициент К\
>х = К N: Мк = К ; рс = К ре
где jV(I , A/k , ре — соответственно приведенные мощность, крутящий момент и среднее эффективное давление.
(Измененная редакция, Изм. № 1, 2).
4.7.1. Для двигателей с искровым зажиганием поправочный коэффициент Ка определяют по формуле
где В — атмосферное давление при испытаниях, кПа;
/?„ — стандартное атмосферное даатение. кПа;
Вап —давление водяных паров при испытаниях, кПа;
51и11 — принятое стандартное давление водяных паров, равное 1 кПа;
Т — температура воздуха на входе в двигатель при испытаниях. ‘С.
Даатение водяных паров определяют в том же помещении, где испытывается двигатель. Для определения давления водяных паров приведен график на черт. 6 приложения 3 и в табт. 1 настоящего стандарта.
|
Температура воздуха. «С |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
Давление насыщенною водяного пара. кПа |
0.6 |
1.2 |
2.3 |
4.2 |
7.4 |
12.3 |
19.9 |
31,2 |
(Измененная редакция. Изм. № 1, 4).
4.7.2. (Исключен, Изм. № 1).
4.7.3. Формулы п. 4.7.1 применяют в пределах температур от 283 К (И) «С) до 313 К (40 “С). Если поправочный коэффициент больше 1,06 или меньше 0,96, то он может быть использован, но

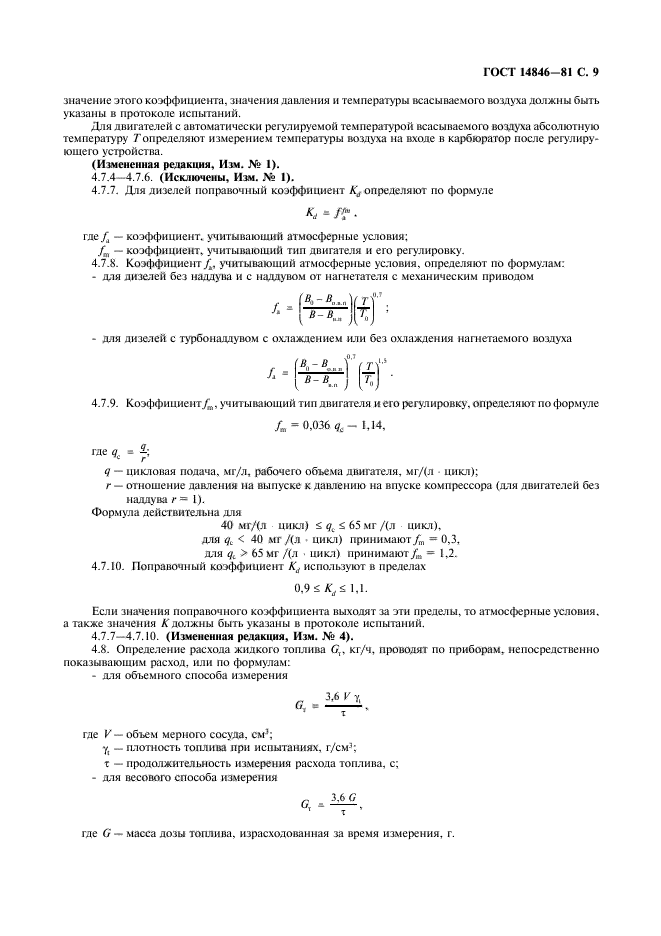

ГОСТ 14846-81 С. 9
значение этого коэффициента, значения давления и температуры всасываемого воздуха должны быть указаны в протоколе испытаний.
Для двигателей с автоматически регулируемой температурой всасываемого воздуха абсолютную температуру / определяют измерением температуры воздуха на входе в карбюратор после регулирующего устройства.
(Измененная редакция. Him. № 1).
4.7.4—4.7.6. (Исключены, Изм. № 1).
4.7.7. Для дизелей поправочный коэффициент Ка определяют по формуле
где/j — коэффициент, учитывающий атмосферные условия;
fm — коэффициент, учитывающий тип двигателя и его регулировку.
4.7.8. Коэффициент/^, учитывающий атмосферные условия, определяют по формулам:
— для дизелей с турбонаддувом с охлаждением или без охлаждения нагнетаемого воздуха
— для дизелей без наддува и с наддувом от нагнетателя с механическим приводом
4.7.9. Коэффициент/^, учитывающий тип двигателя и его регулировку, определяют по формуле
/т = 0,036 qc — 1,14,
с/ — цикловая подача, мг/л, рабочего объема двигателя, мг/(л цикл); г — отношение давления на выпуске к давлению на впуске компрессора (для двигателей без наддува г = 1).
Формула действительна для
40 мг/(л цикл) < gt £ 65 мг /(л цикл), для qt < 40 мг /(л • цикл) принимают /т = 0,3. для qL > 65 мг/(л цикл) принимают fm = 1,2.
4.7.10. Поправочный коэффициент Kd используют в пределах
0,9 <КЛ<. 1,1.
Если значения поправочного коэффициента выходят за эти пределы, то атмосферные условия, а также значения А’должны быть указаны в протоколе испытаний.
4.7.7—4.7.10. (Измененная редакция, Изм. № 4).
4.8. Определение расхода жидкого топлива <7„ кг/ч, проводят по приборам, непосредственно показывающим расход, или по формулам:
— для объемного способа измерения
где l» — объем мерного сосуда, см1;
у, — плотность топлива при испытаниях, г/см3; t — продолжительность измерения расхода топлива, с;
где С — масса дозы топлива, израсходованная за время измерения, г.
— для весового способа измерения
С. 10 ГОСТ 14846-81

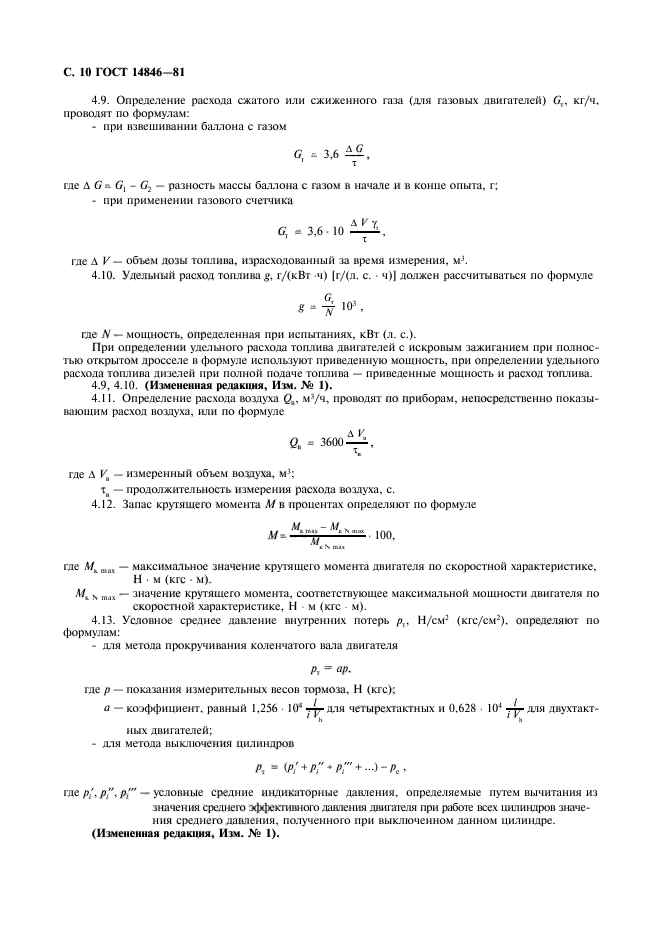

4.9. Определение расхода сжатого или сжиженного газа (для газовых двигателей) G,, кг/ч. проводят по формулам:
— при взвешивании баллона с газом
6 а 3,6 -,
1 I
где Д G — 6′, — С2 — разность массы баллона с газом в начале и в конце опыта, г;
— при применении газового счетчика
С, <= 3,6- 10 ' т
где Д V — объем дозы топлива, израсходованный за время измерения. mj.
4.10. Удельный расход топлива#. г/(кВт ч) |г/(л. с. • ч)| должен рассчитываться по формуле
G
Ю\
где N — мощность, определенная при испытаниях, кВт (л. с.).
При определении удельного расхода топлива двигателей с искровым зажиганием при полностью открытом дросселе в формуле используют приведенную мощность, при определении удельного расхода топлива дизелей при полной подаче топлива — приведенные мощность и расход топлива. 4.9, 4.10. (Измененная редакция, Изм. № I).
4.11. Определение расхода воздуха Qt, м’/ч, проводят по приборам, непосредственно показывающим расход воздуха, или по формуле
д V
Qu = 3600-р..
где Д Vu — измеренный объем воздуха, mj;
тц — продолжительность измерения расхода воздуха, с.
4.12. Запас крутящего момента Л/ в процентах определяют по формуле
Л/ * U-.— 100.
с \ 1Л1»
где Мктах — максимальное значение крутящего момента двигателя по скоростной характеристике, Н • м (кгс • м).
Мщ. s max — значение крутящего момента, соответствующее максимальной мощности двигателя по скоростной характеристике, Н м (кгс м).
4.13. Условное среднее давление внутренних потерь рх. Н/см3 (кгс/см2). определяют по формулам:
— для метода прокручивания коленчатого вата двигателя
Pi = “Р-
где р — показания измерительных весов тормоза. Н (кгс);
а — коэффициент, равный 1,256 1 04 -rp-для четырехтактных и 0.628 • 10* —р- для двухтакт-
h h
ных двигателей;
— для метода выключения цилиндров
р, = {р! + р»*рГ + -)-рс ,
где р”’ — условные средние индикаторные давления, определяемые путем вычитания из
значения среднего эффективного давления двигателя при работе всех цилиндров значения среднего давления, полученного при выключенном данном цилиндре. (Измененная редакция, И хм. № 1).
ГОСТ 14846-81 С. 11

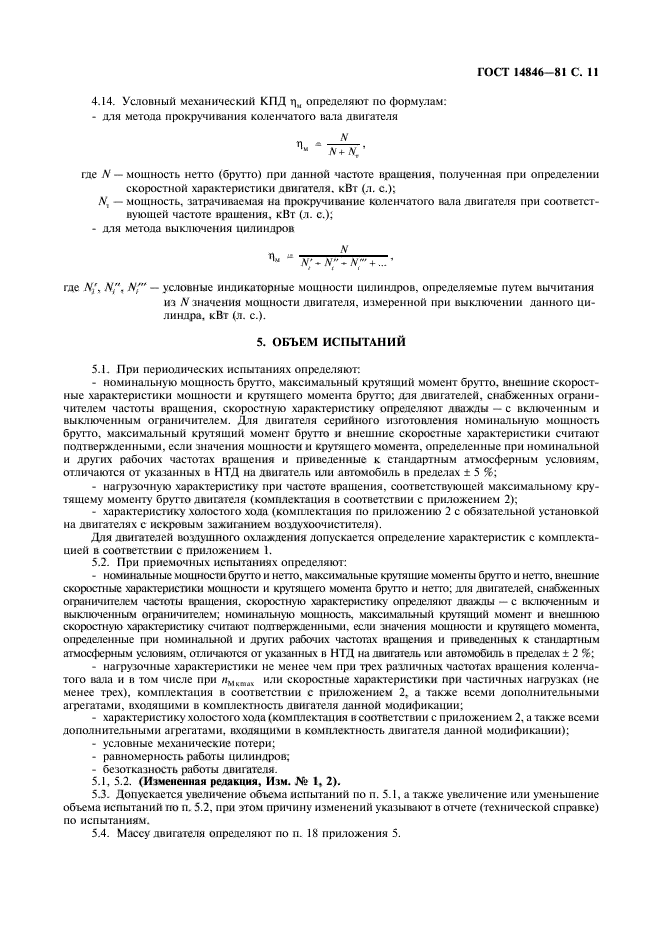

4.14. Условный механический КПД г|„ определяют по формулам:
— для метода прокручивания коленчатого пала двигателя
«-‘ик’
где Л’ — мощность нетто (брутто) при данной частоте вращения, полученная при определении скоростной характеристики двигателя. кВт (л. с.); i\t — мощность, затрачиваемая на прокручивание коленчатого вата двигателя при соответствующей частоте вращения, кВт (л. с.);
— ятя метода выключения цилиндров
и у — .у» — .V»’ + … *
где Л’/, N», Nf» — условные индикаторные мощности цилиндров, определяемые путем вычитания из JV значения мощности двигателя, измеренной при выключении данного ни-линдра, кВт (л. с.).
5. ОБЪЕМ ИСПЫТАНИЙ
5.1. При периодических испытаниях определяют:
— номинальную мощность брутто, максимальный крутящий м
