Калибры-пробки гладкие непроходные со вставками диаметром от 1 до 6 мм. Конструкция и размеры
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
УДК «21753.3: 006.3S4
Группа ГЛ 8133-0800

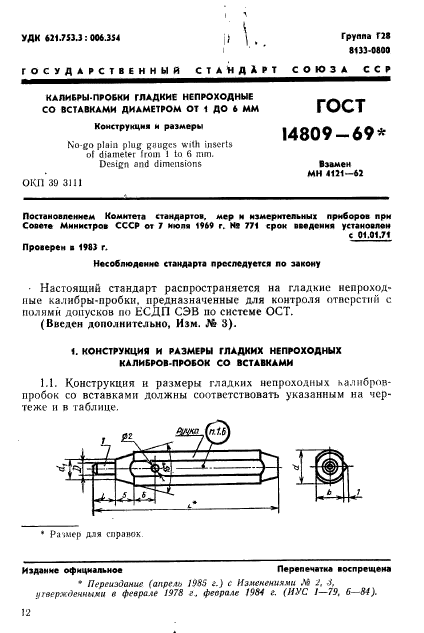

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КА ЛИБРЫ-ПРОБКИ ГЛАДКИЕ НЕПРОХОДНЫЕ СО ВСТАВКАМИ ДИАМЕТРОМ ОТ 1 ДО 6 ММ Конструкция и размеры No-go plain plug gauges with inserts ol diameter from 1 to 6 mm. Design and dimensions |
ГОСТ 14809-691 Взамен MH 4131—42 |
OKU 39 3111
Постановлением Комитета стандартов. мер и измерительных приборов при Совете Министров СССР от 7 июле 1969 г. N* 771 срои введения установлен
с 01.01.71
Проверен ■ 1983 г.
Несоблюдение стандарта преследуется по закону
• Настоящий стандарт распространяется на гладкие недоходные калибры-пробки, предназначенные для контроля отверстий с полями допусков по ЕСДП СЭВ по системе ОСТ.
(Введен дополнительно, Изм. № 3).
1. КОНСТРУКЦИЯ И РАЗМЕРЫ ГЛАДКИХ НЕПРОХОДНЫХ КАЛИБРОВ-ПРОБОК СО ВСТАВКАМИ
1.1. Конструкция и размеры гладких непроходных калибров* пробок со вставками должны соответствовать указанным на чертеже и в таблице.
|
|
• Раумер для справок |
12
1
Переиздание (апрель 1986 г.) с Изменениями М J. -У, угвермсОечными в феврале 1978 г. феврале 1984 г. (НУС I—79, 6—84).
|
ГОСТ 14809-6? Стр. |
|
|

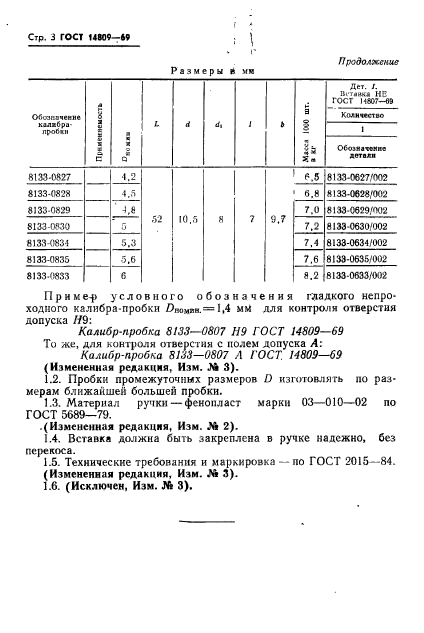

г * Стр. 3 ГОСТ 14809-69 . \ Г Продолжение Размеры й ми |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Прнме-р условного обозначения гладкого непроходного калибра-пробки Z)bombh.= 1,4 мм для контроля отверстия допуска //9:
Калибр-пробка 8133—0807 119 ГОСТ 14809-69
То же, для контроля отверстия с нолем допуска А:
Калибр-пробка 8133—0807 Л ГОСТ. 14809—69
(Измененная редакция, Изи. Лв 3).
1.2. Пробки промежуточных размеров D изготовлять но размерам ближайшей большей пробки.
1.3. Материал ручки— фенопласт марки 03—010—02 по ГОСТ 5689-79.
.(Измененная редакция, Изм. Л* 2).
1.4. Вставка должна быть закреплена в ручке надежно, без перекоса.
1.5. Технические требования и маркировка — по ГОСТ 2015-84.
(Измененная редакция, Изм. Л* 3).
1.6. (Исключен, Изм. № 3).

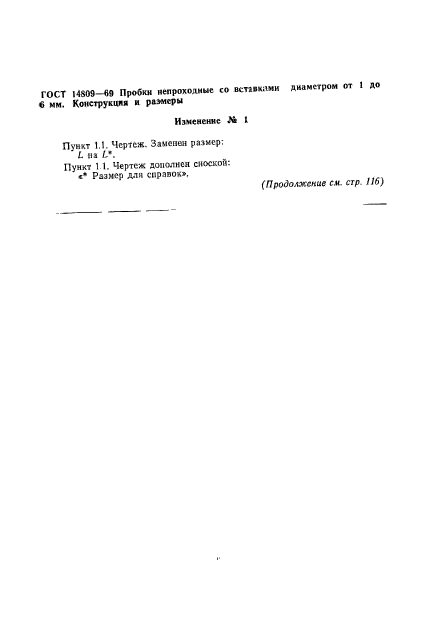

ГОСТ 14809—вв Пробки непроходные со встаяклми диаметром от 1 до 6 мм. Конструкция и ражиеры
Изменение А 1
Пункт 1.1. Чертеж. Заменен размер:
L на L\
Пункт 11. Чертеж дополнен сноской:
*• Размер для справок».
(Продолжение см. стр. 116)

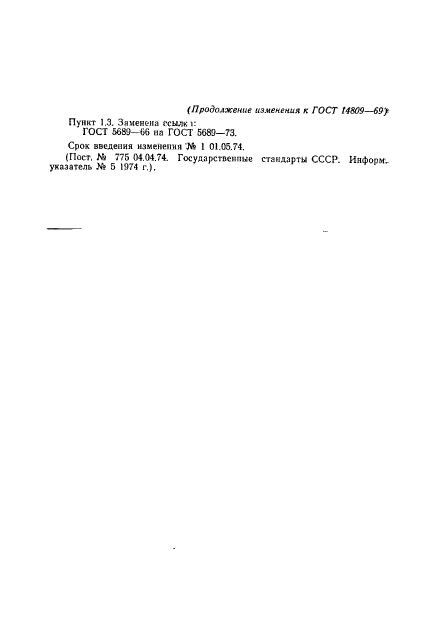

(Продолжение изменения к ГОСТ 14809-69 f
Пункт 1.3. Зяменс-на гсылк »:
ГОСТ 5689-66 на ГОСТ 5689-73.
Срок введения изменении ‘М I 01.05.74.
(Пост. ЛЬ 775 04.04.74. Государственные стандарты СССР. Информ. указатель St 5 1974 г.).
