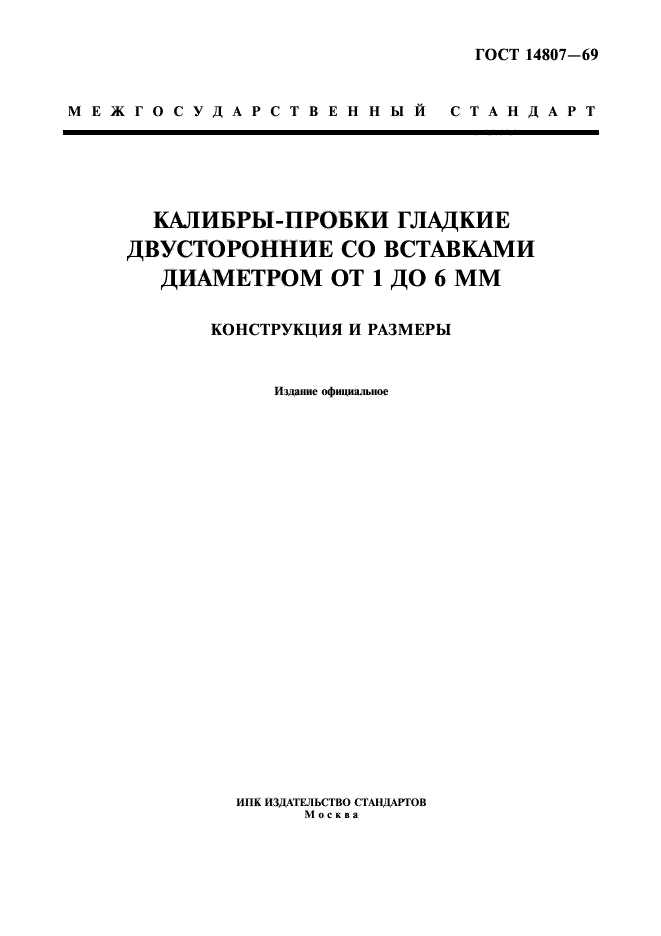

ГОСТ 14807-69

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРЫ-ПРОБКИ ГЛАДКИЕ ДВУСТОРОННИЕ СО ВСТАВКАМИ ДИАМЕТРОМ ОТ 1 ДО 6 ММ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Издание официальное

ИНК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

УДК 621.753.3:006.354 I pjnna 178

8133-0600

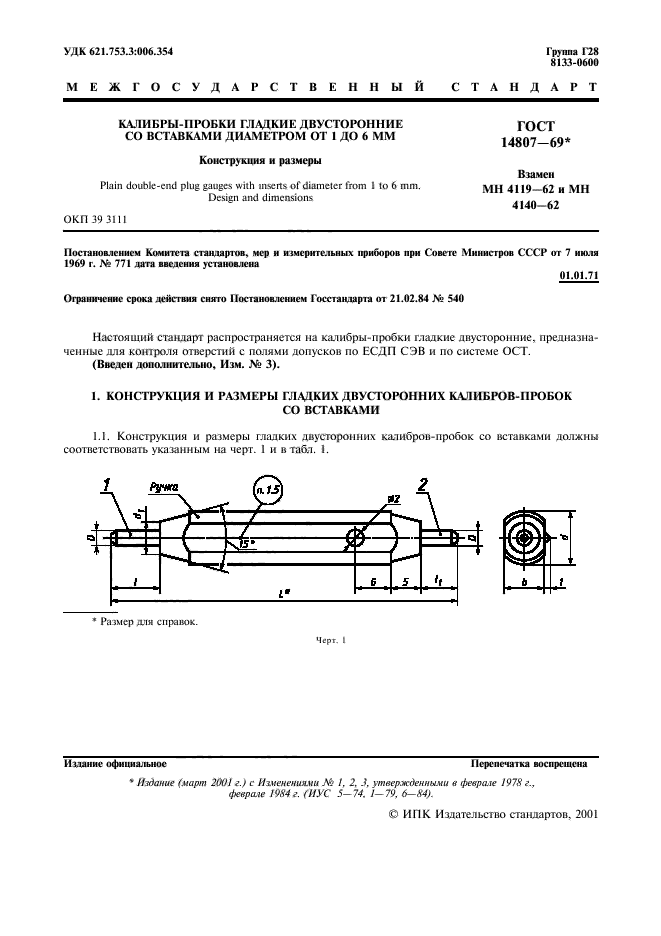

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРЫ-ПРОБКИ ГЛАДКИЕ ДВУСТОРОННИЕ СО ВСТАВКАМИ ДИАМЕТРОМ ОТ 1 ДО 6 ММ

ГОСТ

14807-69*

Взамен МН 4119-62 и МН 4140-62

Констру кция и размеры

Plain doubk*-end plug gauges with inserts of diameter from 1 to 6 mm Design and dimensions

ОКП 39 3111

1Установлением комитета стандартов, мер н и {мерительных приборов при Совете Министров СССР от 7 июля 1969 г. № 771 дата введения установлена

01.01.71

Ограничение срока действия снято Постановлением Госстандарта от 21.02.84 № 540

Настоящий стандарт распространяется па катнбры-пробки гладкие двусторонние, предназначенные для контроля отверстий с полями допусков по ЕСДП СЭВ и по системе ОСТ.

(Введен дополнительно, Изм. № 3).

I. КОНСТРУКЦИЯ И РАЗМЕРЫ ГЛАДКИХ ДВУСТОРОННИХ КАЛИБРОВ-ПРОБОК

СО ВСТАВКАМИ

1.1. Конструкция и размеры гладких двусторонних калибров-пробок со вставками должны соответствовать указанным на черт. 1 и в табл. I.

Черт. I

* Размер для справок.

Издание официальное Перепечатка воспрещена

* Издание (март 2001 г.) с Игченениями № /. 2, J. утвержденными в (fx-epa.se /978 г., февраге 1984г. (НУС 5-74. 1-79. 6-84).

С. 2 ГОСТ 14807-69

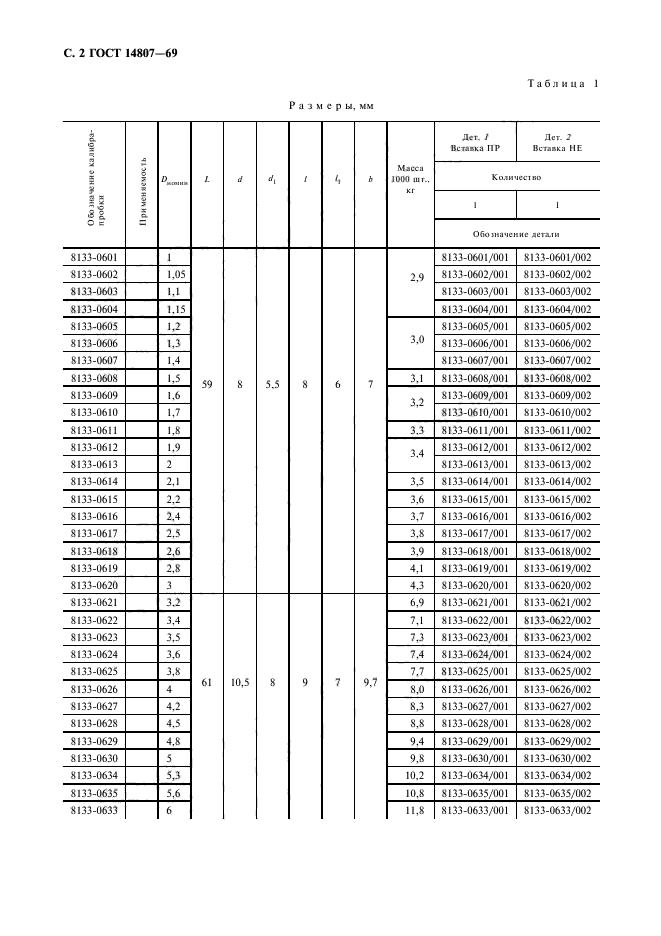

Таблица 1

Р а з м с р ы, мм

h о. X ч я ¥ X Ж 3» 3 5 I¹ О с	л 5 7 * 5 У X сь		L	d		/		ь	Масса 1000 ШГ>. кг	Дег. 1 Вставка ПР	Дет. 2 Вставка ME
										Ксмичссто
										1	1
										Обозначение детали
8133-0601		1	59	8	5.5	8	6	7	2.9	8133-0601/001	8133-0601/002
8133-0602		1.05								8133-0602/001	8133-0602/002
8133-0603		1.1								8133-0603/001	8133-0603/002
8133-0604		1.15								8133-0604/001	8133-0604/002
8133-0605		1,2							3.0	8133-0605/001	8133-0605/002
8133-0606		1,3								8133-0606/001	8133-0606/002
8133-0607		1,4								8133-0607/001	8133-0607/002
8133-0608		1.5							3.1	8133-0608/001	8133-0608/002
8133-0609		1.6							3,2	8133-0609/001	8133-0609/002
8133-0610		1.7							3,2	8133-0610/001	8133-0610/002
8133-0611		1.8							3.3	8133-0611/001	8133-0611/002
8133-0612		1.9							3.4	8133-0612/001	8133-0612/002
8133-0613		2							3.4	8133-0613/001	8133-0613/002
8133-0614		2,1							3,5	8133-0614/001	8133-0614/002
8133-0615		2.2							3.6	8133-0615/001	8133-0615/002
8133-0616		2,4							3,7	8133-0616/001	8133-0616/002
8133-0617		2.5							3,8	8133-0617/001	8133-0617/002
8133-0618		2,6							3,9	8133-0618/001	8133-0618/002
8133-0619		2.8							4,1	8133-0619/001	8133-0619/002
8133-0620		3							4,3	8133-0620/001	8133-0620/002
8133-0621		3.2	61	10,5	8	9	7	9,7	6,9	8133-0621/001	8133-0621/002
8133-0622		3,4							7,1	8133-0622/001	8133-0622/002
8133-0623		3.5							7,3	8133-0623/001	8133-0623/002
8133-0624		3.6							7.4	8133-0624/001	8133-0624/002
8133-0625		3.8							7.7	8133-0625/001	8133-0625/002
8133-0626		4							8,0	8133-0626/001	8133-0626/002
8133-0627		4.2							8.3	8133-0627/001	8133-0627/002
8133-0628		4.5							S.8	8133-0628/001	8133-0628/002
8133-0629		4.8							9.4	8133-0629/001	8133-0629/002
8133-0630		5							9,8	8133-0630/001	8133-0630/002
8133-0634		5,3							10,2	8133-0634/001	8133-0634/002
8133-0635		5,6							10,8	8133-0635/001	8133-0635/002
8133-0633		6							11,8	S133-0633/001	8133-0633/002

ГОСТ 14807-69 С. 3

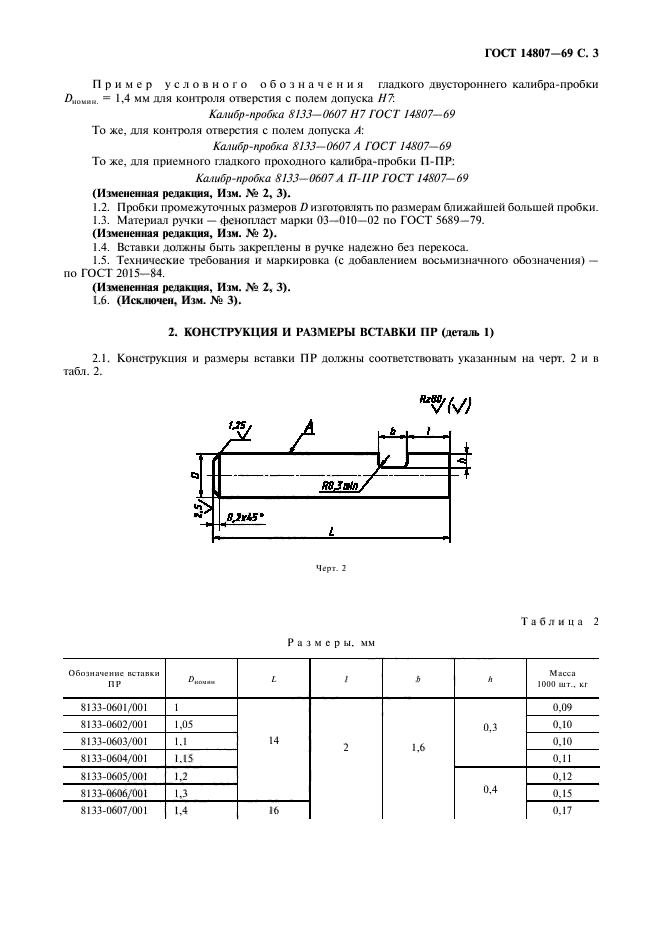

Пример условного обозначения гладкого двустороннего калибра-пробки Д|оии». ⁼ 1.4 мм для контроля отверстия с полем допуска Н7.

Калибр-пробка 8133-0607 117 ГОСТ 14807-69 То же. для контроля отверстия с полем допуска А:

Калибр-пробка 8133-0607 А ГОСТ 14807-69 То же, для приемного гладкого проходного калибра-пробки П-ПР:

Калибр-пробка 8133-0607А //-///* ГОСТ 14807-69 (Измененная редакция, Изм. № 2, 3).

1.2. Пробки промежуточных размеров D изготоачять по размерам ближайшей большей пробки.

1.3. Материал ручки — фенопласт марки 03—010—02 по ГОСТ 5689-79.

(Измененная редакция, Изм. № 2).

1.4. Вставки должны быть закреплены в ручке надежно без перекоса.

1.5. Технические требования и маркировка (с добавлением восьмизначного обозначения) — по ГОСТ 2015-84.

(Измененная редакция, Изм. № 2, 3).

1.6. (Исключен, Изм. № 3).

2. КОНСТРУКЦИЯ И РАЗМЕРЫ ВСТАВКИ ИР (деталь 1)

2.1. Конструкция и размеры вставки ПР должны соответствовать указанным на черт. 2 и в табл. 2.

Таблица 2

Размеры, мм

Обозначение неганки ПР		L	;	ь	Л	Масса 10IK1 шт.. кг
8133-0601/001	1					0,09
8133-0602/001	1,05				0.3	0,10
8133-0603/001	1.1	14	2	1.6		0,10
8133-0604/001	1.15			1.6		0,11
8133-0605/001	1*2					0,12
8133-0606/001	1,3				0.4	0,15
8133-0607/001	1,4	16				0,17

С. 4 ГОСТ 14807-69

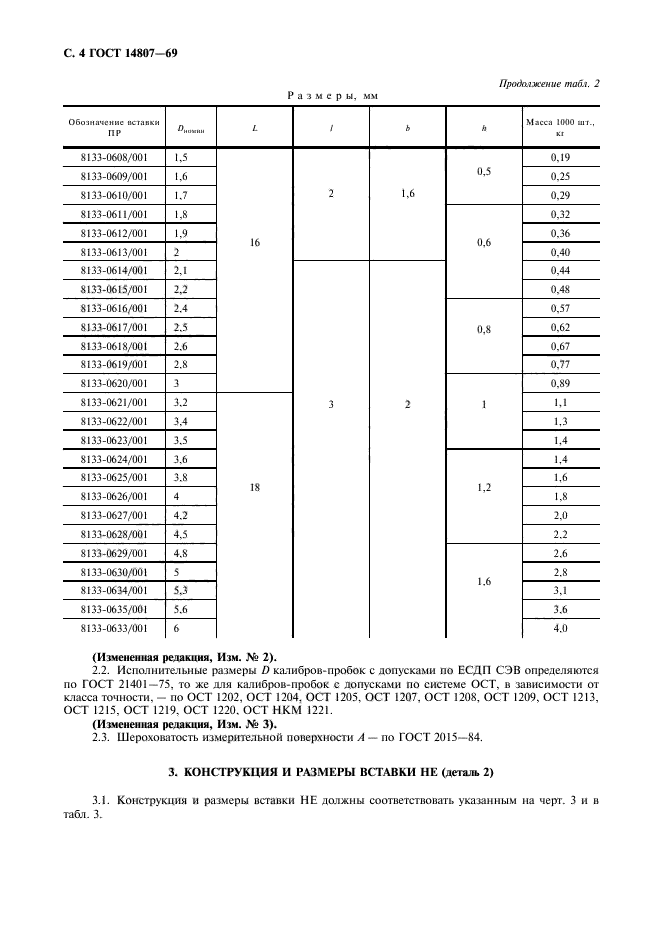

Предложение табл. 2

Размеры, мм

Обозначение останки IIP	Дияиш	L	1	ь	А	Масса 1000 шт., К!
8133-0608/001	1.5					0,19
8133-0609/001	1,6				0,5	0.25
8133-0610/001	1.7		2	1.6		0.29
8133-0611/001	1.8					0,32
8133-0612/001	1,9	ML			0.6	0.36
8133-0613/001	2	1о			0.6	0.40
8133-0614/001	2,1					0.44
8133-0615/001	2,2					0,48
8133-0616/001	2.4					0,57
8133-0617/001	2.5				0,8	0,62
8133-0618/001	2.6					0.67
8133-0619/001	2.8					0,77
8133-0620/001	3					0.89
8133-0621/001	3.2		3	2	1	1.1
8133-0622/001	3.4					1,3
8133-0623/001	3.5					1.4
8133-0624/001	3.6					1.4
8133-0625/001	3.8	18			1,2	1.6
8133-0626/001	4	18			1,2	1,8
8133-0627/001	4.2					2.0
8133-0628/001	4.5					2.2
8133-0629/001	4.8					2.6
8133-0630/001	5				1.6	2.8
8133-0634/001	5.3				1.6	3.1
8133-0635/001	5.6					3.6
8133-0633/001	6					4.0

(Измененная релакцня, Изм. № 2).

2.2. Исполнительные размеры D калибров-пробок с допусками по ЕСДП СЭВ определяются по ГОСТ 21401-75, то же для калибров-пробок с допусками по системе ОСТ, в зависимости от класса точности, — по ОСТ 1202, ОСТ 1204. ОСТ 1205. ОСТ 1207. ОСТ 1208, ОСТ 1209, ОСТ 1213, ОСТ 1215, ОСТ 1219, ОСТ 1220. ОСТ НКМ 1221.

(Измененная редакция, Изм. № 3).

2.3. Шероховатость измерительной поверхности А — по ГОСТ 2015-84.

3. КОНСТРУКЦИЯ И РАЗМЕРЫ ВСТАВКИ НЕ (деталь 2)

3.1. Конструкция и размеры вставки НЕ должны соответствовать указанным на черт. 3 и в табл. 3.

ГОСТ 14807-69 С. 5

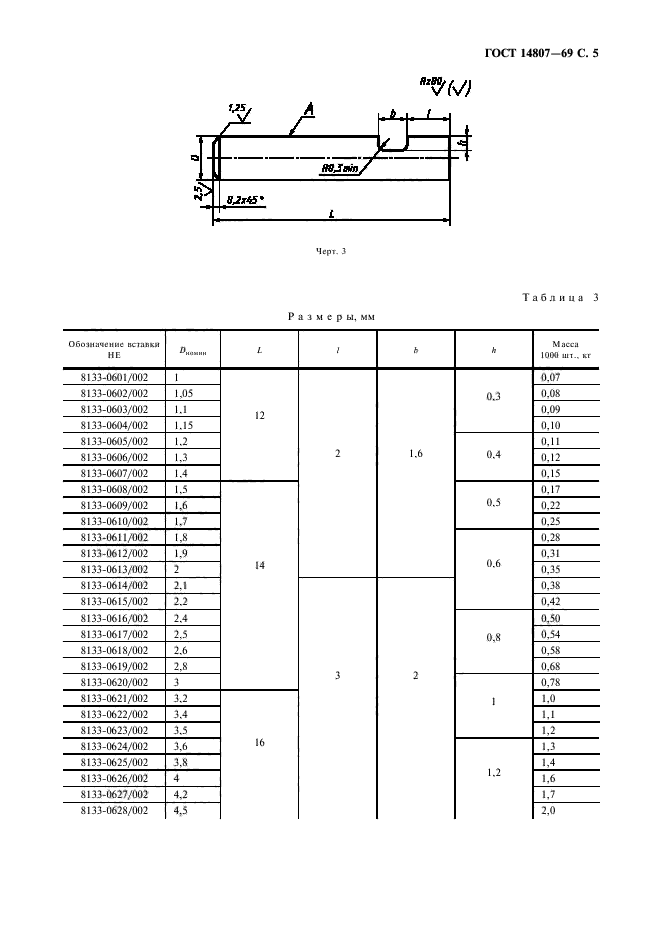

Черг. 3

Таблица 3

Обозначение воапки НЕ	^иомнн	L		ь	h	М асса 1000 шт.. кг
8133-0601/002	1	12	2	1.6	0.3	0.07
8133-0602/002	1,05					0.08
8133-0603/002	1.1					0.09
8133-0604/002	1.15					0.10
8133-0605/002	1.2				0.4	0.11
8133-0606/002	1,3					0.12
8133-0607/002	1.4					0.15
8133-0608/002	1.5	14			0.5	0.17
8133-0609/002	1,6					0.22
8133-0610/002	1,7					0.25
8133-0611/002	1,8				0.6	0.28
8133-0612/002	1,9					0,31
8133-0613/002	2					0,35
8133-0614/002	2,1		3	2		0,38
8133-0615/002	2.2					0,42
8133-0616/002	2.4				0.8	0,50
8133-0617/002	2,5					0,54
8133-0618/002	2.6					0,58
8133-0619/002	2,8					0,68
8133-0620/002	3				1	0,78
8133-0621/002	3.2	16				1,0
8133-0622/002	3.4					1.1
8133-0623/002	3.5					1,2
8133-0624/002	3.6				1.2	1,3
8133-0625/002	3.8					1,4
8133-0626/002	4					1,6
8133-0627/002	4,2					1,7
8133-0628/002	4,5					2,0

Размеры, мм

С. 6 ГОСТ 14807-69

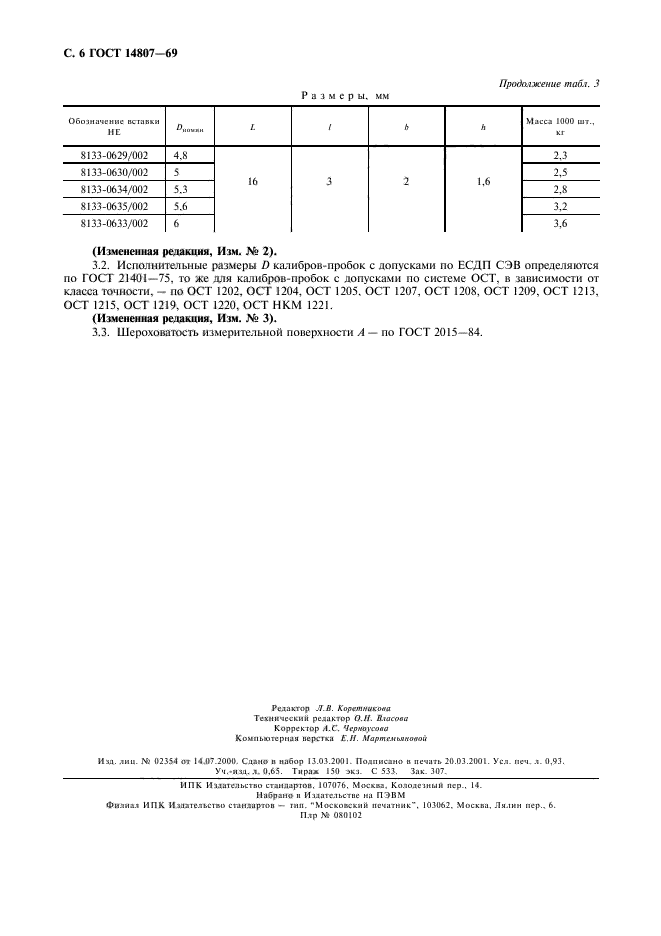

Продагжение таб.1. 3

Размеры, мм

Обозначение вс1авки НЕ		L	1	ь	Л	Масса 1000 шт., кг
8133-0629/002	4.8	16	3	2	1.6	2.3
8133-0630/002	5					2,5
8133-0634/002	5.3					2.8
8133-0635/002	5.6					3.2
8133-0633/002	6					3.6

(Измененная редакция. H im. № 2).

3.2. Исполнительные размеры D калибров-пробок с допусками по ЕСДП СЭВ определяются по ГОСТ 21401-75, то же для калибров-пробок с допусками по системе ОСТ, в зависимости от класса точности, — по ОСТ 1202, ОСТ 1204, ОСТ 1205. ОСТ 1207. ОСТ 1208. ОСТ 1209, ОСТ 1213, ОСТ 1215, ОСТ 1219, ОСТ 1220, ОСТ НКМ 1221.

(Измененная редакция, Изм. № 3).

3.3. Шероховатость измерительной поверхности Л — по ГОСТ 2015-84.
