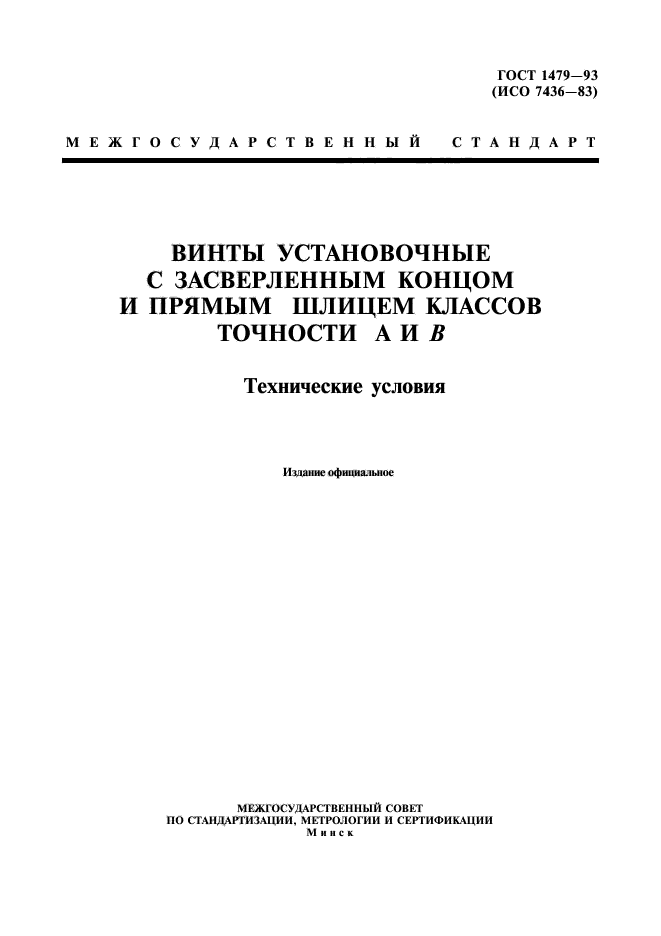

ГОСТ 1479-93 (ИСО 7436-83)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ЗАСВЕРЛЕННЫМ КОНЦОМ И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Издание официальное

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

ГОСТ 1479-93

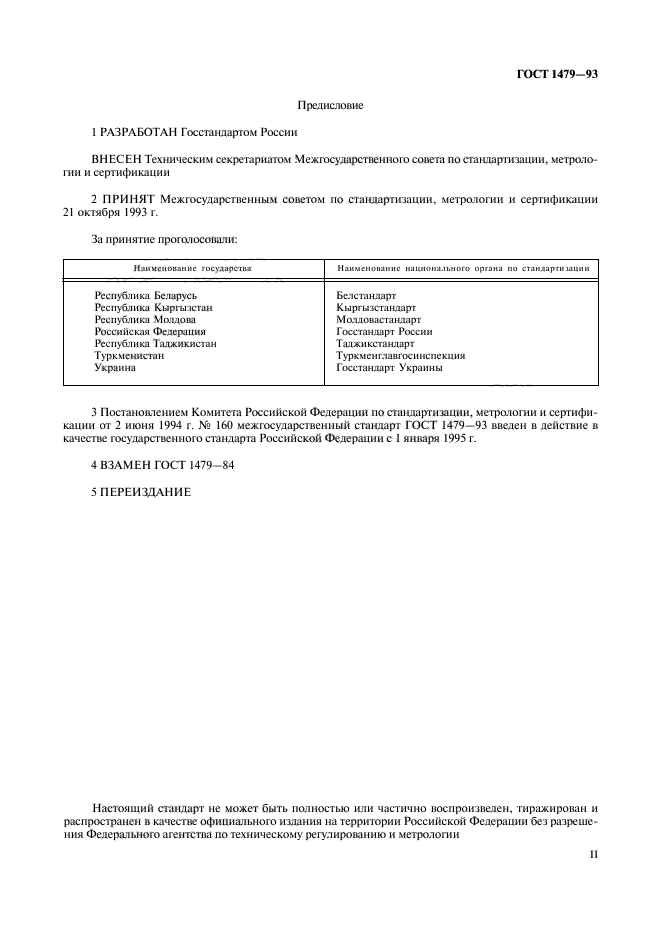

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа па оандарти шипи

Республика Беларусь Республика Кыргызстан Республика Молдова Российская Федерация Республика Таджикистан Туркхгснистан Украина

Велстандарт

Кыргызсгандарт

Молдовасгандарт

Госстандарт России

Таджикстандарт

Туркменглавгосинснекция

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 1479-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4 ВЗАМЕН ГОСТ 1479-84

5 ПЕРЕИЗДАНИЕ

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Федерального агентства по техническому регулированию и метрологии

Группа Г32

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ЗАСВЕРЛЕННЫМ КОНЦОМ И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И И

ГОСТ

1479-93

(ИСО 7436-83)

Технические условия

Cup-point straight dotted set screws.

Product grades A and B. Specifications

МКС 21.060.10 ОКП 16 5000

Дата введения 1995-01-01

Настоящий стандарт распространяется на установочные винты с засверленным конном и прямым шлицем, классов точности А и В с номинальным диаметром

Требования настоящего стандарта я&зяются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства выделены курсивом.

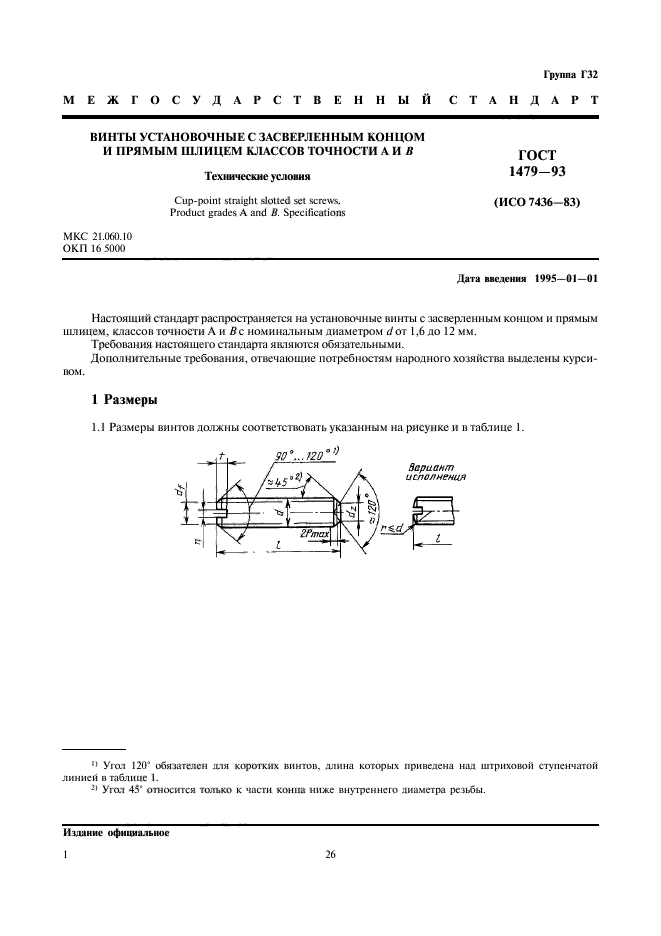

1 Размеры

1.1 Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.

¹¹ Угол 120’ обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.

^г> Угол 45‘ относится только к части конца ниже внутреннею диаметра резьбы.

Издание официальное

ГОСТ 1479-93

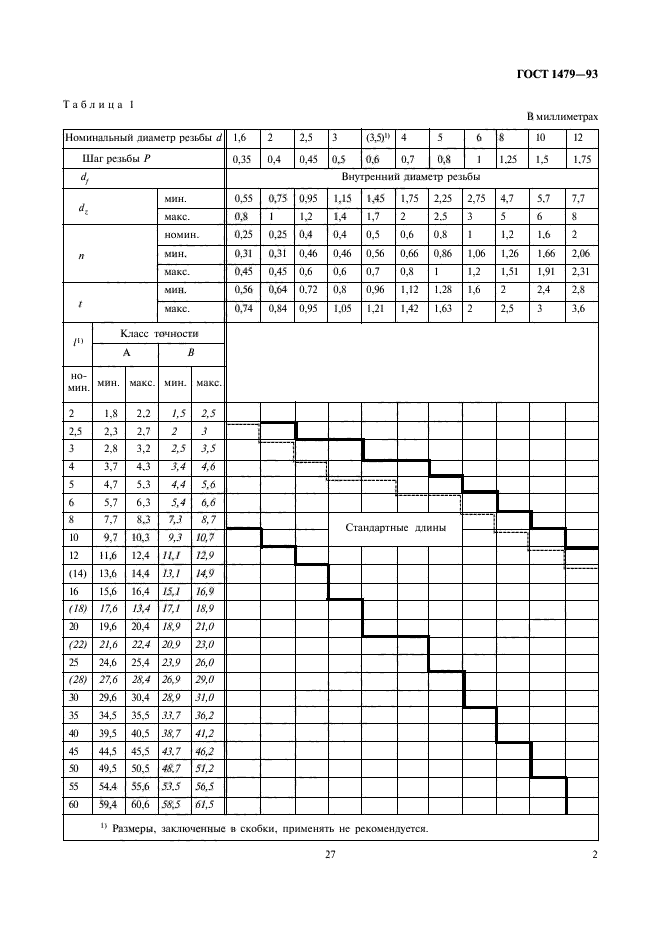

Таблица I

В миллиметрах

ГОСТ 1479-93

1.2 Теоретическая масса винтов указана в приложении.

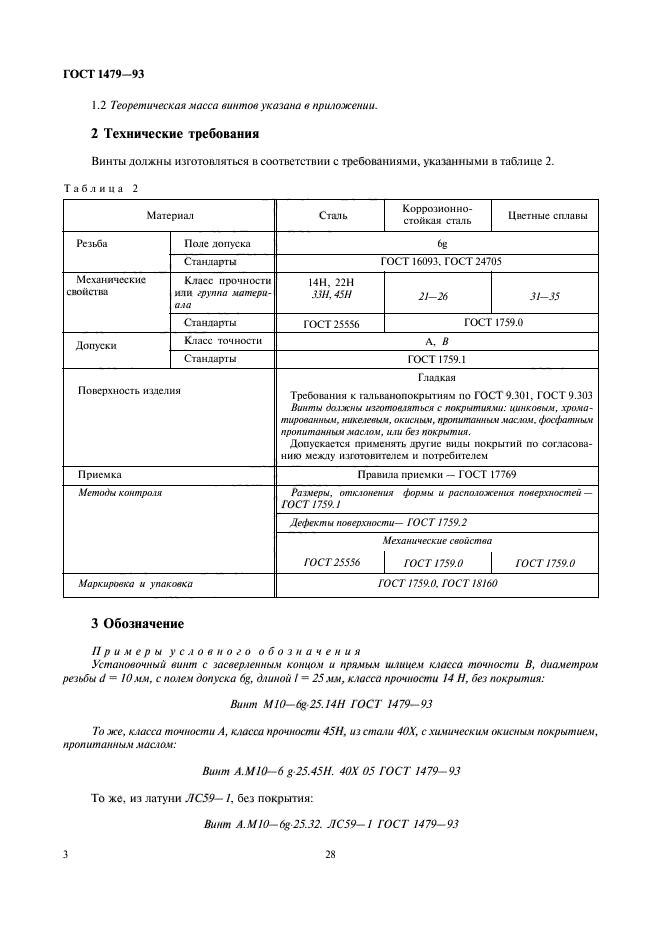

2 Технические требования

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

Материал		Сталь	Коррозионно-стойкая сталь	Цветные сплавы
Резьба	Поле допуска	6g
	Стандарт	ГОСТ 16093. ГОСТ 24705
Механические свойства	Класс прочности или группа материала	I4H. 22Н ЗЗН, 4511	21-26	31-35
	Стандарт	ГОСТ 25556	ГОСТ 1759.0
Допуски	Класс точности	А. В
	Стандарты	ГОСТ 1759.1
Поверхность изделия		Гладкая Требования к гальванопокрытиям по ГОСТ 9.301. ГОСТ 9.303 Винты должны изготовляться с покрытиями: иинковым, хрома -тированным, никелевым, окисным, пропитанным маслам, фосфатным пропитанный маслом, или без покрытия. Допускается применят ь другие виды покрытий по согласованию между изготовителем и потребителем
Приемка		Правила приемки — ГОСТ 17769
Методы контроля		Размеры, отклонения формы и расположения поверхностей — ГОСТ 1759.1
		Де4>екты поверхности— ГОСТ 1759.2
		ГОСТ25556	Механические свойства ГОСТ 1759.0	ГОСТ 1759.0
Маркировка и упаковка		ГОСТ 1759.0. ГОСТ IS 160

3 Обозначение

Примеры условного обозначения

Установочный винт с засверленным концом и прямым шицем масса точности В, диаметром резыЗы (1 — К) мм. с полем допуска 6g, длиной I = 25мм, класса прочности 14 И. без покрытия:

Винт M10-6g25.I4H ГОСТ 1479-93

То же. класса точности А, класса прочности 45Н. из стали 40Х. с химическим окисным покрытием, пропитанным маслом:

Винт А.М10—6 g-25.45H. 40Х 05 ТОСТ 1479-93 То же. из латуни ЛС59— I. без покрытия:

Винт А.М10— 6% 25.32. ЛС59-1 ТОСТ 1479- 93

ГОСТ 1479-93

ПРИЛОЖЕНИЕ

(справочное)

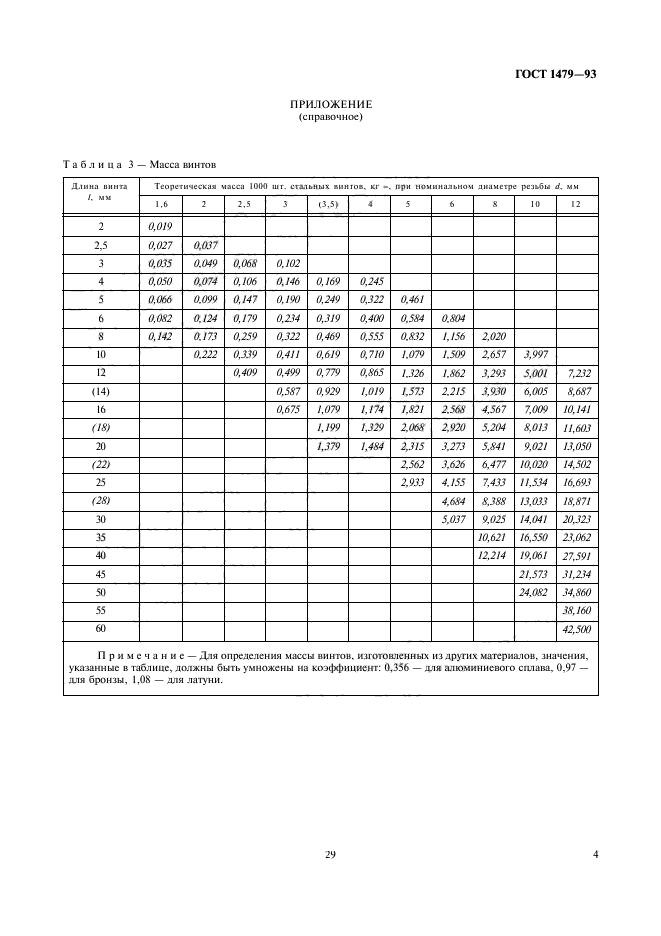

Таблица 3 — Масса винтов

Длина пинта /.мм	Теоретическая масса 1000 шт. стальных вимюв. кг -. при номинальном диаметре резьбы J. мм
Длина пинта /.мм	1.6	2	2.5	3	13,5)	4	5	6	S	10	12
2	0,019
2,5	0.027	0,037
3	0,035	0.049	0,068	0,102
4	0.050	0,074	0.106	0,146	0,169	0.245
5	0.066	0.099	0,147	0,190	0,249	0,322	0.461
6	0.0S2	0.124	0,179	0,234	0,319	0.400	0.584	0.804
8	0.142	0.173	0,259	0.322	0,469	0.555	0.832	1.156	2.020
10		0.222	0,339	0.411	0,619	0,710	1.079	1.509	2.657	3,997
12			0,409	0,499	0,779	0.865	1.326	1.862	3.293	5.001	7,232
(14)				0.587	0,929	1,019	1.573	2.215	3,930	6,005	8,687
16				0,675	1,079	1,174	1.821	2.568	4.567	7,009	10.141
(18)					1,199	1,329	2.068	2.920	5.204	8.013	11,603
20					1,379	1.484	2,315	3,273	5.841	9.021	13.050
(22)							2,562	3.626	6.477	10.020	14.502
25							2.933	4.155	7.433	11.534	16.693
(28)								4.684	8.388	13.033	1S.871
30								5.037	9,025	14.041	20.323
35									10,621	16,550	23,062
40									12,214	19,061	27,591
45										21,573	31,234
50										24.082	34,860
55											38.160
60											42,500
Примечание — Для определения массы винтов, изготовленных из других материалов, значения, указанные в таблице, должны быть умножены на коэффициент: 0,356 — для алюминиевого сплава. 0.97 — для бронзы, I.0S — для латуни.

ГОСТ 1479-93

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение ИТД, на коюрый лака ссылка	Номер раздела	Обозначение НТД, на коюрый дана ссылка	Номер раздела
ГОСТ 9.301-86	2	ГОСТ 16093-2004	2
ГОСТ 9.303-84	2	ГОСТ 17769-83	2
ГОСТ 1759.0-87	2	ГОСТ 24669-81	2
ГОСТ 17591-82	2	ГОСТ 24705-2004	2
ГОСТ 1759.2-82	2	ГОСТ 25556-82	2
