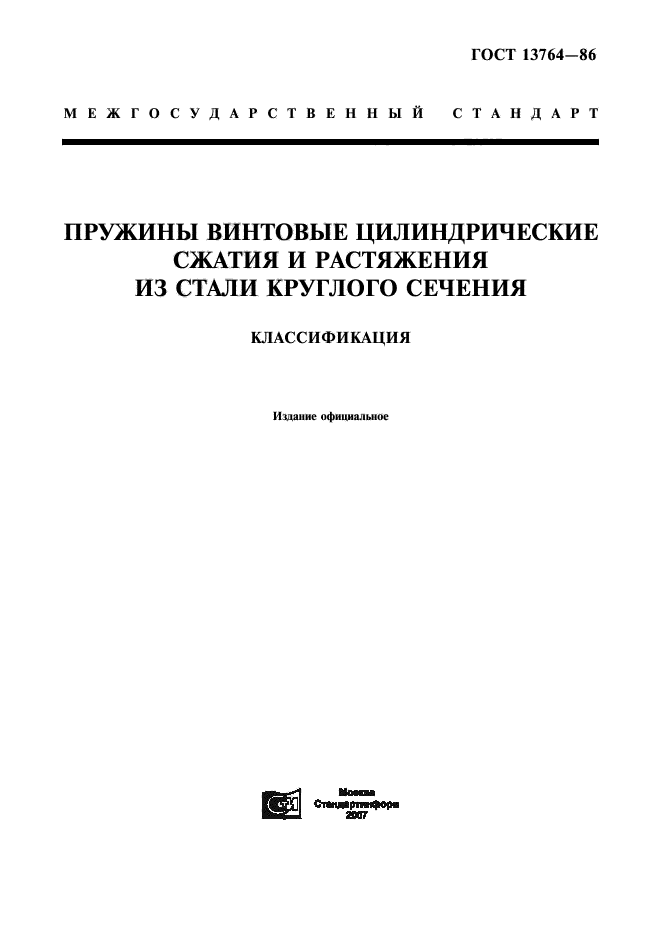

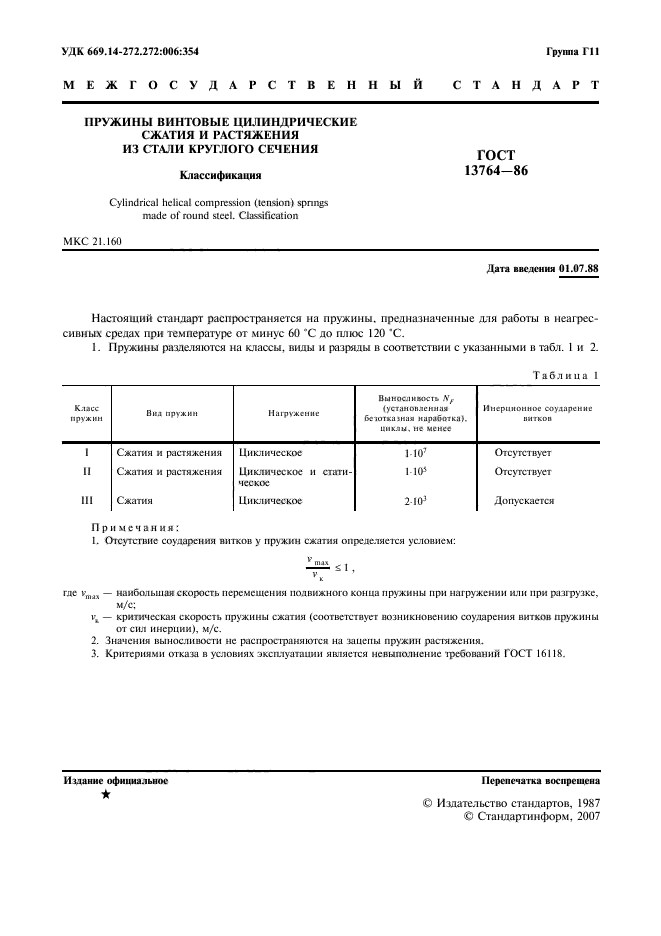

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРУЖИНЫ ВИНТОВЫЕ ЦИЛИНДРИЧЕСКИЕ

СЖАТИЯ И РАСТЯЖЕНИЯ ИЗ СТАЛИ КРУГЛОГО СЕЧЕНИЯ

Классификация

Cylindrical helical compression (tension) springs made of round steel. Classification

ГОСТ
13764-86

Дата введения 01.07.88

Настоящий стандарт распространяется на пружины, предназначенные для работы в неагрессивных средах при температуре от минус 60 °С до плюс 120 °С.

1. Пружины разделяются на классы, виды и разряды в соответствии с указанными в табл. 1 и 2.

Таблица 1

Класс пружин	Вид пружин	Нагружение	Выносливость N_F(установленная безотказная наработка), циклы, не менее	Инерционное соударение витков
I	Сжатия и растяжения	Циклическое	1×10⁷	Отсутствует
II	Сжатия и растяжения	Циклическое и статическое	1·10⁵	Отсутствует
III	Сжатия	Циклическое	2×10³	Допускается

Примечания:

1. Отсутствие соударения витков у пружин сжатия определяется условием:

где v_max — наибольшая скорость перемещения подвижного конца пружины при нагружении или при разгрузке, м/с;

v_к — критическая скорость пружины сжатия (соответствует возникновению соударения витков пружины от сил инерции), м/с.

2. Значения выносливости не распространяются на зацепы пружин растяжения.

3. Критериями отказа в условиях эксплуатации является невыполнение требований ГОСТ 16118.

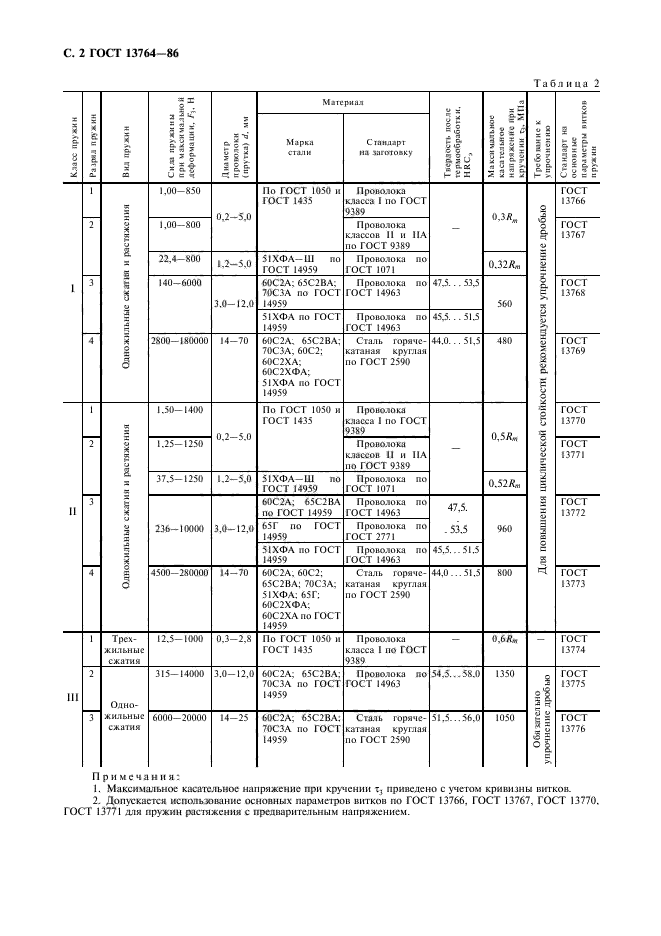

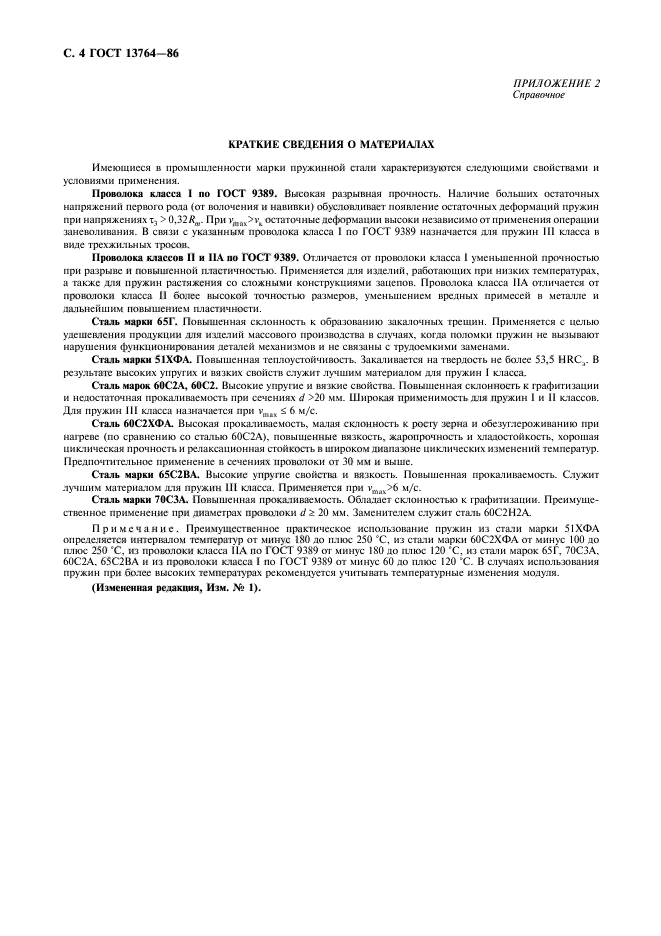

Таблица 2

Класс пружин	Разряд пружин	Вид пружин	Сила пружины при максимальной деформации, F₃, H	Диаметр проволоки (прутка) d, мм	Материал		Твердость после термообработки, HRC_э	Максимальное касательное напряжение при кручении t₃, МПа	Требование к упрочнению	Стандарт на основные параметры витков пружин
Класс пружин	Разряд пружин	Вид пружин	Сила пружины при максимальной деформации, F₃, H	Диаметр проволоки (прутка) d, мм	Марка стали	Стандарт на заготовку	Твердость после термообработки, HRC_э	Максимальное касательное напряжение при кручении t₃, МПа	Требование к упрочнению	Стандарт на основные параметры витков пружин
I	1	Одножильные сжатия и растяжения	1,00 — 850	0,2 — 5,0	По ГОСТ 1050 и ГОСТ 1435	Проволока класса I по ГОСТ 9389	—	0,3R_m	Для повышения циклической стойкости рекомендуется упрочнение дробью	ГОСТ 13766
	2		1,00 — 800	0,2 — 5,0	По ГОСТ 1050 и ГОСТ 1435	Проволока классов II и IIА по ГОСТ 9389		0,3R_m		ГОСТ 13767
	2		22,4 — 800	1,2 — 5,0	51ХФА-Ш по ГОСТ 14959	Проволока по ГОСТ 1071		0,32R_m		ГОСТ 13767
	3		140 — 6000	3,0 — 12,0	60С2А; 65С2ВА; 70С3А по ГОСТ 14959	Проволока по ГОСТ 14963	47,5 … 53,5	560		ГОСТ 13768
	3		140 — 6000	3,0 — 12,0	51ХФА по ГОСТ 14959	Проволока по ГОСТ 14963	45,5 … 51,5	560		ГОСТ 13768
	4		2800 — 180000	14 — 70	60С2А; 65С2ВА; 70С3А; 60С2; 60С2ХА; 60С2ХФА; 51ХФА по ГОСТ 14959	Сталь горячекатаная круглая по ГОСТ 2590	44,0 … 51,5	480		ГОСТ 13769
II	1	Одножильные сжатия и растяжения	1,50 — 1400	0,2 — 5,0	По ГОСТ 1050 и ГОСТ 1435	Проволока класса I по ГОСТ 9389	—	0,5R_m		ГОСТ 13770
	2		1,25 — 1250	0,2 — 5,0	По ГОСТ 1050 и ГОСТ 1435	Проволока классов II и IIА по ГОСТ 9389		0,5R_m		ГОСТ 13771
	2		37,5 — 1250	1,2 — 5,0	51ХФА-Ш по ГОСТ 14959	Проволока по ГОСТ 1071		0,52R_m		ГОСТ 13771
	3		236 — 10000	3,0 — 12,0	60С2А; 65С2ВА по ГОСТ 14959	Проволока по ГОСТ 14963	47,5 … 53,5	960		ГОСТ 13772
					65Г по ГОСТ 14959	Проволока по ГОСТ 2771	47,5 … 53,5
					51ХФА по ГОСТ 14959	Проволока по ГОСТ 14963	45,5 … 51,5
	4		4500 — 280000	14 — 70	60С2А; 60С2; 65С2ВА; 70С3А; 51ХФА; 65Г; 60С2ХФА; 60С2ХА по ГОСТ 14959	Сталь горячекатаная круглая по ГОСТ 2590	44,0 … 51,5	800		ГОСТ 13773
III	1	Трехжильные сжатия	12,5 — 1000	0,3 — 2,8	По ГОСТ 1050 и ГОСТ 1435	Проволока класса I по ГОСТ 9389	—	0,6R_m	—	ГОСТ 13774
	2	Одножильные сжатия	315 — 14000	3,0 — 12,0	60С2А; 65С2ВА; 70С3А по ГОСТ 14959	Проволока по ГОСТ 14963	54,5 … 58,0	1350	Обязательно упрочнение дробью	ГОСТ 13775
	3	Одножильные сжатия	6000 — 20000	14 — 25	60С2А; 65С2ВА; 70С3А по ГОСТ 14959	Сталь горячекатаная круглая по ГОСТ 2590	51,5 … 56,0	1050	Обязательно упрочнение дробью	ГОСТ 13776

Примечания:

1. Максимальное касательное напряжение при кручении t₃ приведено с учетом кривизны витков.

2. Допускается использование основных параметров витков по ГОСТ 13766, ГОСТ 13767, ГОСТ 13770, ГОСТ 13771 для пружин растяжения с предварительным напряжением.

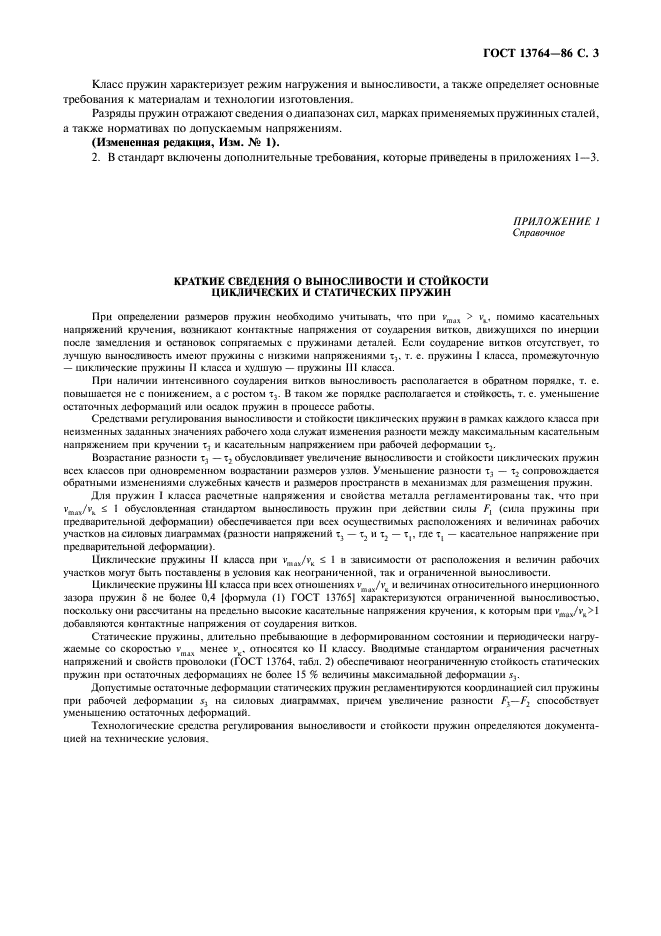

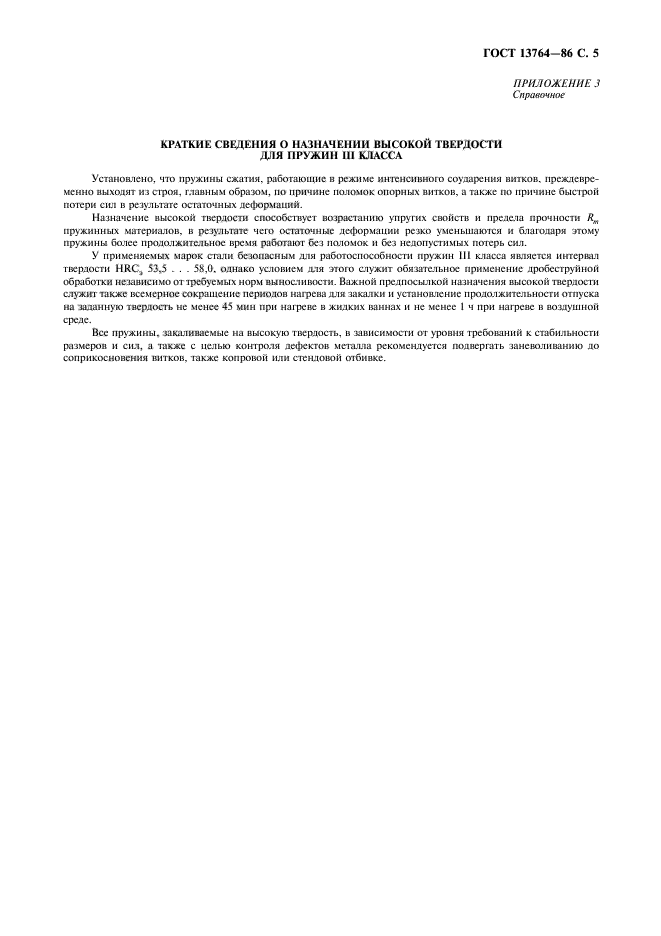

Класс пружин характеризует режим нагружения и выносливости, а также определяет основные требования к материалам и технологии изготовления.

Разряды пружин о
