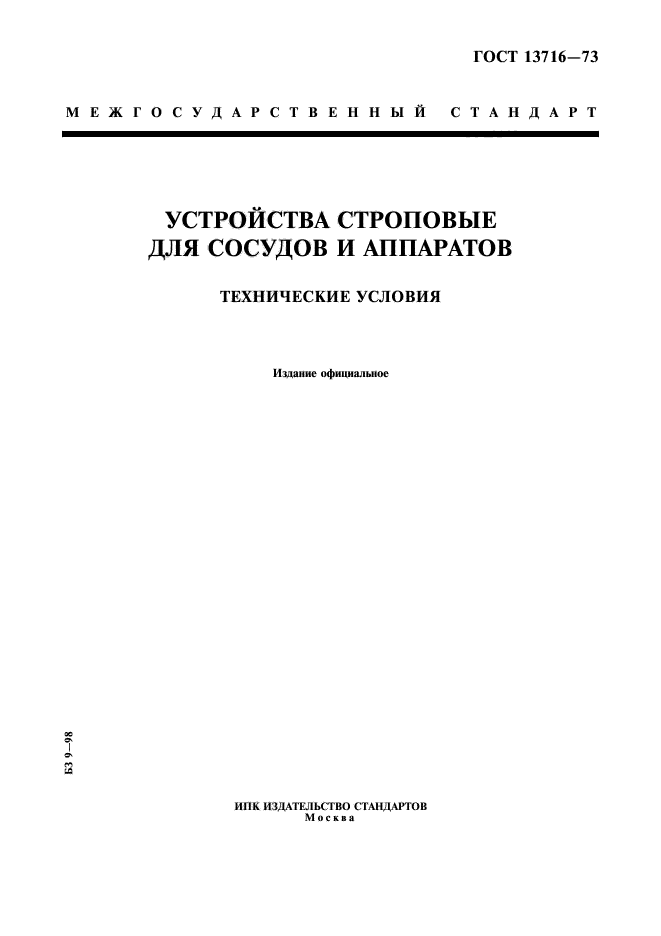

ГОСТ 13716-73
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТРОЙСТВА СТРОПОВЫЕ
ДЛЯ СОСУДОВ И АППАРАТОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

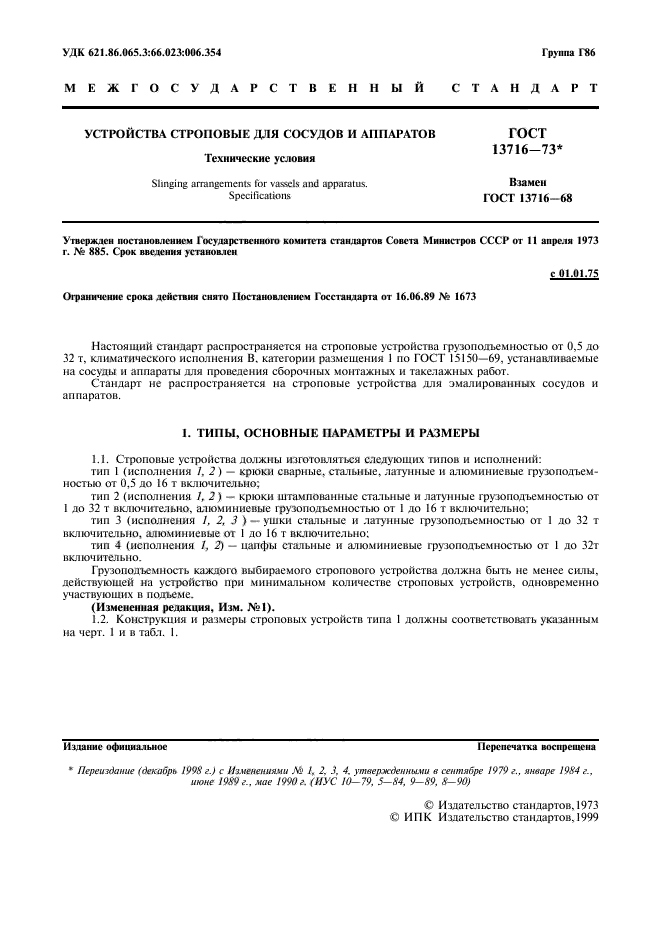

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
УСТРОЙСТВА СТРОПОВЫЕ ДЛЯ СОСУДОВ И АППАРАТОВ Технические условия Slinging arrangements for vassels and apparatus. |
ГОСТ Взамен |
*Переиздание (декабрь 1998 г.) с Изменениями № 1, 2, 3, 4, утвержденными в сентябре 1979 г., январе 1984 г., июне 1989 г., мае 1990 г. (ИУС 10-79, 5-84, 9-89, 8-90)
Утвержден постановлением Государственного комитета стандартов Совета Министров СССР от 11 апреля 1973 г. № 885. Срок введения установлен
с 01.01.75
Ограничение срока действия снято Постановлением Госстандарта от 16.06.89 № 1673
Настоящий стандарт распространяется на строповые устройства грузоподъемностью от 0,5 до 32 т, климатического исполнения В, категории размещения 1 по ГОСТ 15150-69, устанавливаемые на сосуды и аппараты для проведения сборочных монтажных и такелажных работ.
Стандарт не распространяется на строповые устройства для эмалированных сосудов и аппаратов.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Строповые устройства должны изготовляться следующих типов и исполнений:
тип 1 (исполнения 1, 2) — крюки сварные, стальные, латунные и алюминиевые грузоподъемностью от 0,5 до 16 т включительно;
тип 2 (исполнения 1, 2) — крюки штампованные стальные и латунные грузоподъемностью от 1 до 32 т включительно, алюминиевые грузоподъемностью от 1 до 16 т включительно;
тип 3 (исполнения 1, 2, 3) — ушки стальные и латунные грузоподъемностью от 1 до 32 т включительно, алюминиевые от 1 до 16 т включительно;
тип 4 (исполнения 1, 2) — цапфы стальные и алюминиевые грузоподъемностью от 1 до 32 т включительно.
Грузоподъемность каждого выбираемого стропового устройства должна быть не менее силы, действующей на устройство при минимальном количестве строповых устройств, одновременно участвующих в подъеме.
(Измененная редакция, Изм. № 1).

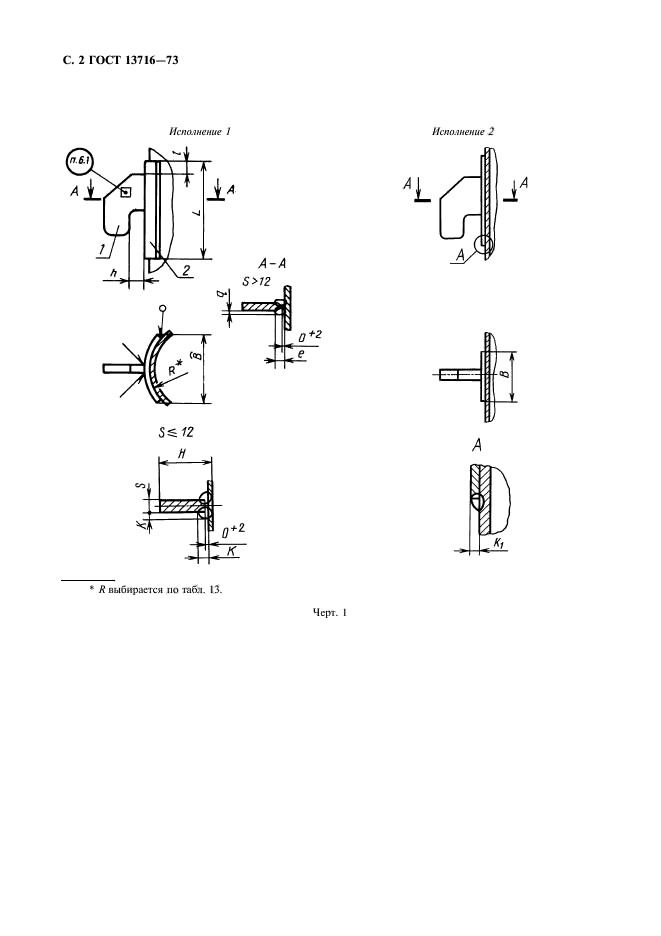

1.2. Конструкция и размеры строповых устройств типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Исполнение 1
Исполнение 2
* R выбирается по табл. 13.
Черт. 1

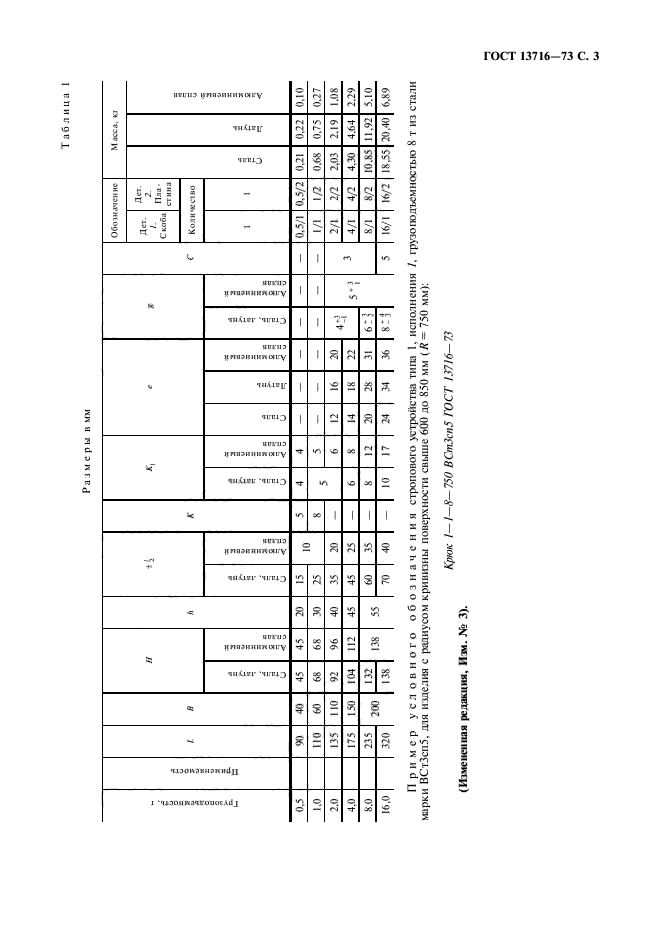

Таблица 1
Размеры в мм
|
Грузоподъемность, т |
Применяемость |
L |
В |
H |
h |
± |
К |
K1 |
е |
g |
с |
Обозначение |
Масса, кг |
|||||||||
|
Дет. 1. Скоба |
Дет. 2. Пластина |
Сталь |
Латунь |
Алюминиевый сплав |
||||||||||||||||||
|
Количество |
||||||||||||||||||||||
|
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь |
Латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
1 |
1 |
||||||||||
|
0,5 |
90 |
40 |
45 |
45 |
20 |
15 |
10 |
5 |
4 |
4 |
— |
— |
— |
— |
— |
0,5/1 |
0,5/2 |
0,21 |
0,22 |
0,10 |
||
|
1,0 |
110 |
60 |
68 |
68 |
30 |
25 |
8 |
5 |
5 |
— |
— |
— |
— |
— |
— |
1/1 |
1/2 |
0,68 |
0,75 |
0,27 |
||
|
2,0 |
135 |
110 |
92 |
96 |
40 |
35 |
20 |
— |
6 |
12 |
16 |
20 |
4 |
5 |
3 |
2/1 |
2/2 |
2,03 |
2,19 |
1,08 |
||
|
4,0 |
175 |
150 |
104 |
112 |
45 |
45 |
25 |
— |
6 |
8 |
14 |
18 |
22 |
4/1 |
4/2 |
4,30 |
4,64 |
2,29 |
||||
|
8,0 |
235 |
200 |
132 |
138 |
55 |
60 |
35 |
— |
8 |
12 |
20 |
28 |
31 |
6 |
8/1 |
8/2 |
10,85 |
11,92 |
5,10 |
|||
|
16,0 |
320 |
138 |
70 |
40 |
— |
10 |
17 |
24 |
34 |
36 |
8 |
5 |
16/1 |
16/2 |
18,55 |
20,40 |
6,89 |
|||||
Пример условного обозначения стропового устройства типа 1, исполнения 1, грузоподъемностью 8 т из стали марки ВСт3сп5, для изделия с радиусом кривизны поверхности свыше 600 до 850 мм (R = 750 мм):
Крюк 1-1-8-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 3).

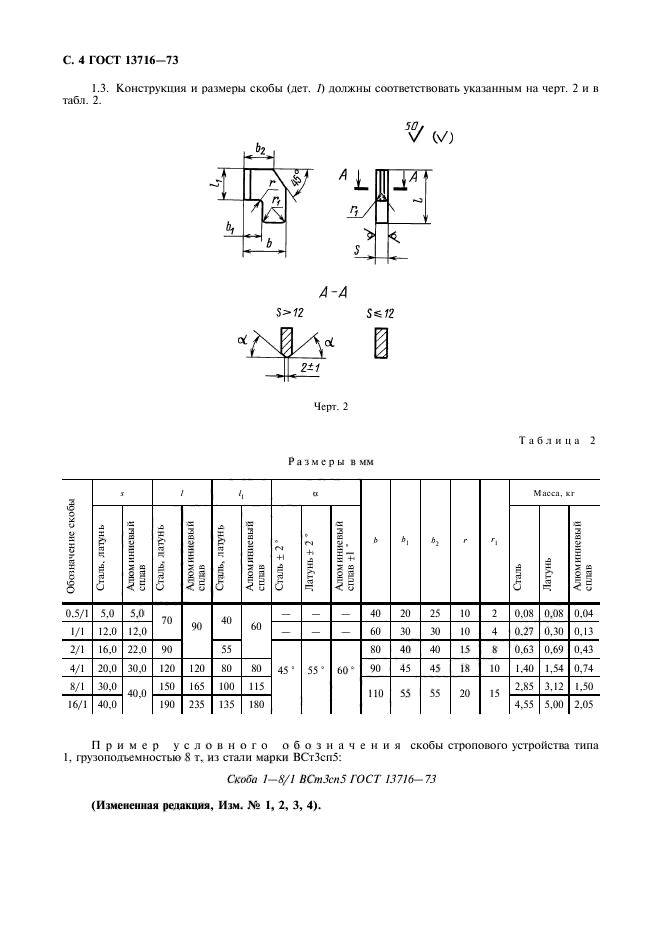

1.3. Конструкция и размеры скобы (дет. 1) должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
|
Обозначение скобы |
s |
l |
L1 |
a |
b |
b1 |
b2 |
r |
r1 |
Масса, кг |
|||||||
|
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь ±2° |
Латунь ±2° |
Алюминиевый сплав ±1° |
Сталь |
Латунь |
Алюминиевый сплав |
||||||
|
0,5/1 |
5,0 |
5,0 |
70 |
90 |
40 55 |
60 |
— |
— |
— |
40 |
20 |
25 |
10 |
2 |
0,08 |
0,08 |
0,04 |
|
1/1 |
12,0 |
12,0 |
— |
— |
— |
60 |
30 |
30 |
10 |
4 |
0,27 |
0,30 |
0,13 |
||||
|
2/1 |
16,0 |
22,0 |
90 |
45° |
55° |
60° |
80 |
40 |
40 |
15 |
8 |
0,63 |
0,69 |
0,43 |
|||
|
4/1 |
20,0 |
30,0 |
120 |
120 |
80 |
80 |
90 |
45 |
45 |
18 |
10 |
1,40 |
1,54 |
0,74 |
|||
|
8/1 |
30,0 |
40,0 |
150 |
165 |
100 |
115 |
110 |
55 |
55 |
20 |
15 |
2,85 |
3,12 |
1,50 |
|||
|
16/1 |
40,0 |
190 |
235 |
135 |
180 |
4,55 |
5,00 |
2,05 |
|||||||||
Пример условного обозначения скобы стропового устройства типа 1, грузоподъемностью 8 т, из стали марки ВСт3сп5:
Скоба 1-8/1 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 1, 2, 3, 4).

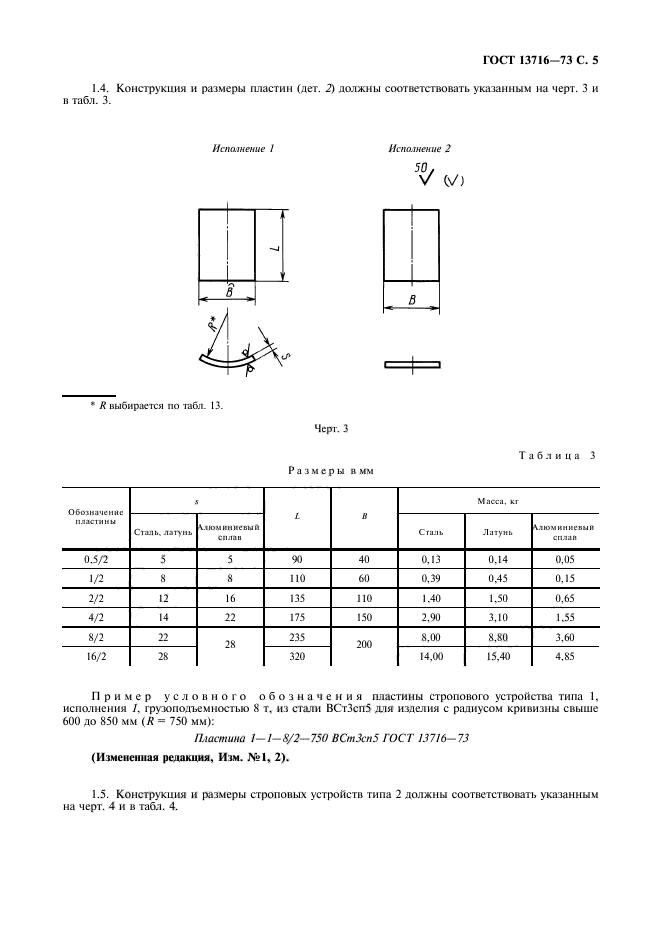

1.4. Конструкция и размеры пластин (дет. 2) должны соответствовать указанным на черт. 3 и в табл. 3.
Исполнение 1
Исполнение 2
* R выбирается по табл. 13.
Черт. 3
Таблица 3
Размеры в мм
|
Обозначение пластины |
s |
L |
В |
Масса, кг |
|||
|
Сталь, латунь |
Алюминиевый сплав |
Сталь |
Латунь |
Алюминиевый сплав |
|||
|
0,5/2 |
5 |
5 |
90 |
40 |
0,13 |
0,14 |
0,05 |
|
1/2 |
8 |
8 |
110 |
60 |
0,39 |
0,45 |
0,15 |
|
2/2 |
12 |
16 |
135 |
110 |
1,40 |
1,50 |
0,65 |
|
4/2 |
14 |
22 |
175 |
150 |
2,90 |
3,10 |
1,55 |
|
8/2 |
22 |
28 |
235 |
200 |
8,00 |
8,80 |
3,60 |
|
16/2 |
28 |
320 |
14,00 |
15,40 |
4,85 |
||
Пример условного обозначения пластины стропового устройства типа 1, исполнения 1, грузоподъемностью 8 т, из стали ВСт3сп5 для изделия с радиусом кривизны свыше 600 до 850 мм (R = 750 мм):
Пластина 1-1-8/2-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 1, 2).

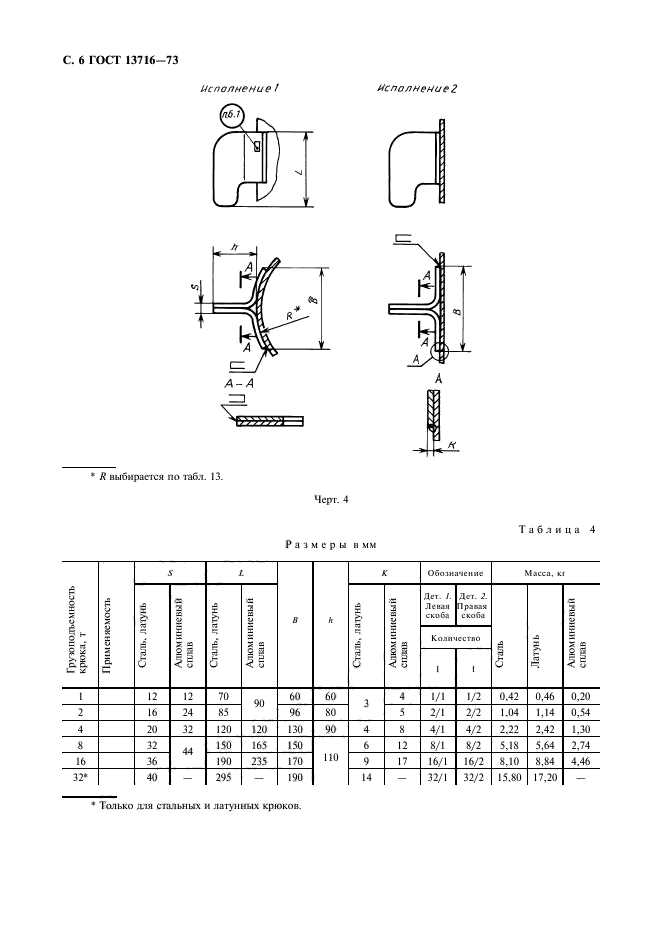

1.5. Конструкция и размеры строповых устройств типа 2 должны соответствовать указанным на черт. 4 и в табл. 4.
Исполнение 1
Исполнение 2
*R выбирается по табл. 13.
Черт. 4
Таблица 4
Размеры в мм
|
Грузоподъемность крюка, т |
Применяемость |
S |
L |
В |
h |
К |
Обозначение |
Масса, кг |
||||||
|
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Дет. 1. Левая скоба |
Дет. 2 Правая скоба |
Сталь |
Латунь |
Алюминиевый сплав |
||||
|
Количество |
||||||||||||||
|
1 |
1 |
|||||||||||||
|
1 |
12 |
12 |
70 |
90 |
60 |
60 |
3 |
4 |
1/1 |
1/2 |
0,42 |
0,46 |
0,20 |
|
|
2 |
16 |
24 |
85 |
96 |
80 |
5 |
2/1 |
2/2 |
1,04 |
1,14 |
0,54 |
|||
|
4 |
20 |
32 |
120 |
120 |
130 |
90 |
4 |
8 |
4/1 |
4/2 |
2,22 |
2,42 |
1,30 |
|
|
8 |
32 |
44 |
150 |
165 |
150 |
110 |
6 |
12 |
8/1 |
8/2 |
5,18 |
5,64 |
2,74 |
|
|
16 |
36 |
190 |
235 |
170 |
9 |
17 |
16/1 |
16/2 |
8,10 |
8,84 |
4,46 |
|||
|
32* |
40 |
— |
295 |
— |
190 |
14 |
— |
32/1 |
32/2 |
15,80 |
17,20 |
— |
||
* Только для стальных и латунных крюков.
Пример условного обозначения стропового устройства типа 2, исполнения 1, грузоподъемностью 8 т, из стали марки ВСт3сп5 для изделия с радиусом кривизны поверхности свыше 600 до 850 мм (R = 750 мм):
Крюк 2-1-8-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 3).

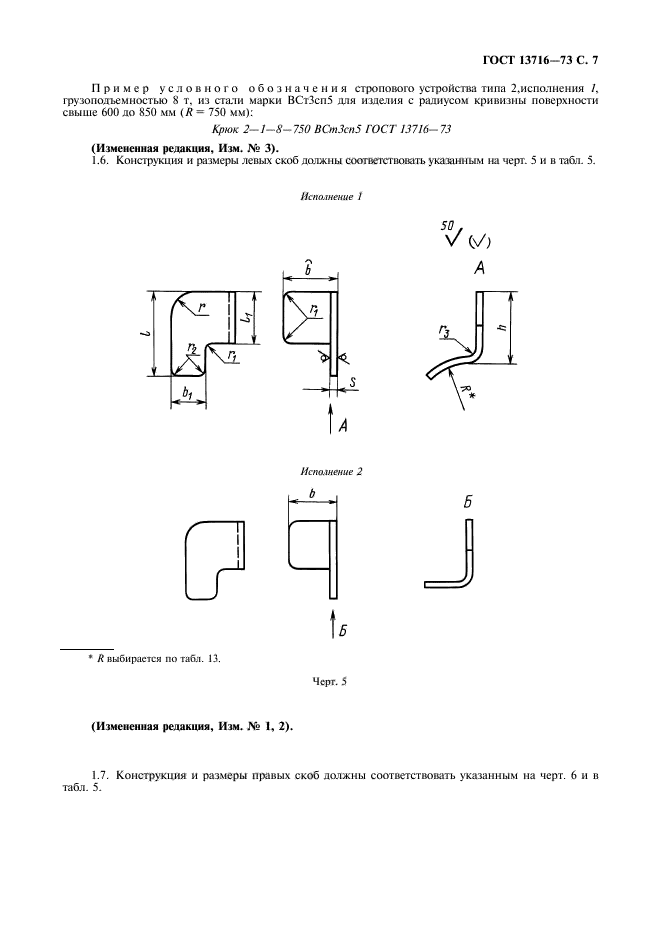

1.6. Конструкция и размеры левых скоб должны соответствовать указанным на черт. 5 и в табл. 5.
Исполнение 1
Исполнение 2
* R выбирается по табл. 13.
Черт. 5
(Измененная редакция, Изм. № 1, 2).

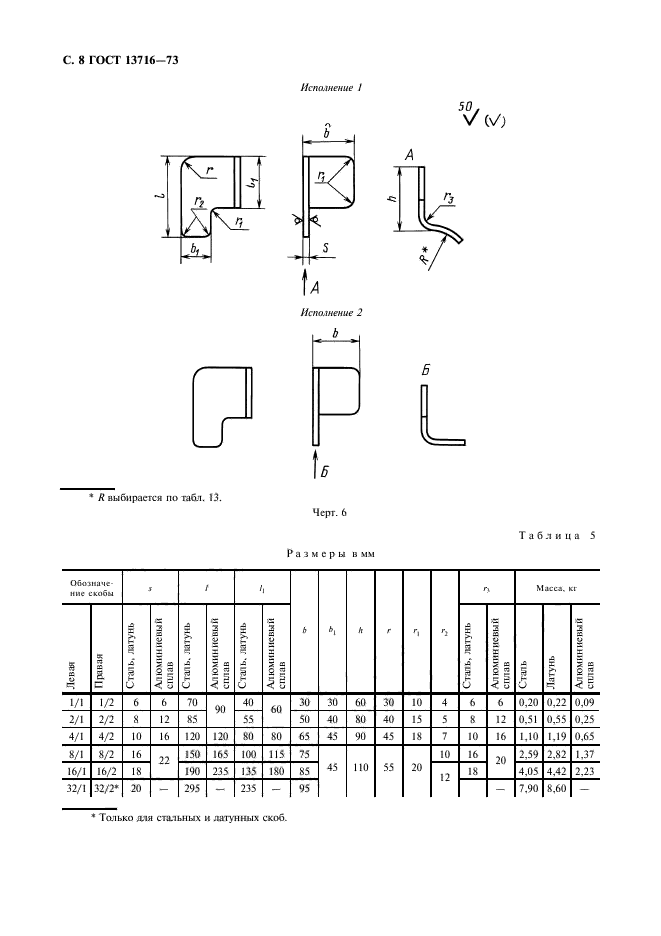

1.7. Конструкция и размеры правых скоб должны соответствовать указанным на черт. 6 и в табл. 5.
Исполнение 1
Исполнение 2
* R выбирается по табл. 13.
Черт. 6
Таблица 5
Размеры в мм
|
Обозначение скобы |
s |
l |
l1 |
b |
b1 |
h |
r |
r1 |
r2 |
r3 |
Масса, кг |
|||||||
|
Левая |
Правая |
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь |
Латунь |
Алюминиевый сплав |
||||||
|
1/1 |
1/2 |
6 |
6 |
70 |
90 |
40 |
60 |
30 |
30 |
60 |
30 |
10 |
4 |
6 |
6 |
0,20 |
0,22 |
0,09 |
|
2/1 |
2/2 |
8 |
12 |
85 |
55 |
50 |
40 |
80 |
40 |
15 |
5 |
8 |
12 |
0,51 |
0,55 |
0,25 |
||
|
4/1 |
4/2 |
10 |
16 |
120 |
120 |
80 |
80 |
65 |
45 |
90 |
45 |
18 |
7 |
10 |
16 |
1,10 |
1,19 |
0,65 |
|
8/1 |
8/2 |
16 |
22 |
150 |
165 |
100 |
115 |
75 |
45 |
110 |
55 |
20 |
10 |
16 |
20 |
2,59 |
2,82 |
1,37 |
|
16/1 |
16/2 |
18 |
190 |
235 |
135 |
180 |
85 |
12 |
18 |
4,05 |
4,42 |
2,23 |
||||||
|
32/1 |
32/2* |
20 |
— |
295 |
— |
235 |
— |
95 |
— |
7,90 |
8,60 |
— |
||||||
* Только для стальных и латунных скоб.
Пример условного обозначения скобы правой стропового устройства типа 2, исполнения 1, грузоподъемностью 8 т, из стали марки ВСт3сп5, для изделия с радиусом кривизны поверхности свыше 600 до 850 мм (R = 750 мм):
Скоба правая 2-1-8/2-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 1, 2, 3).

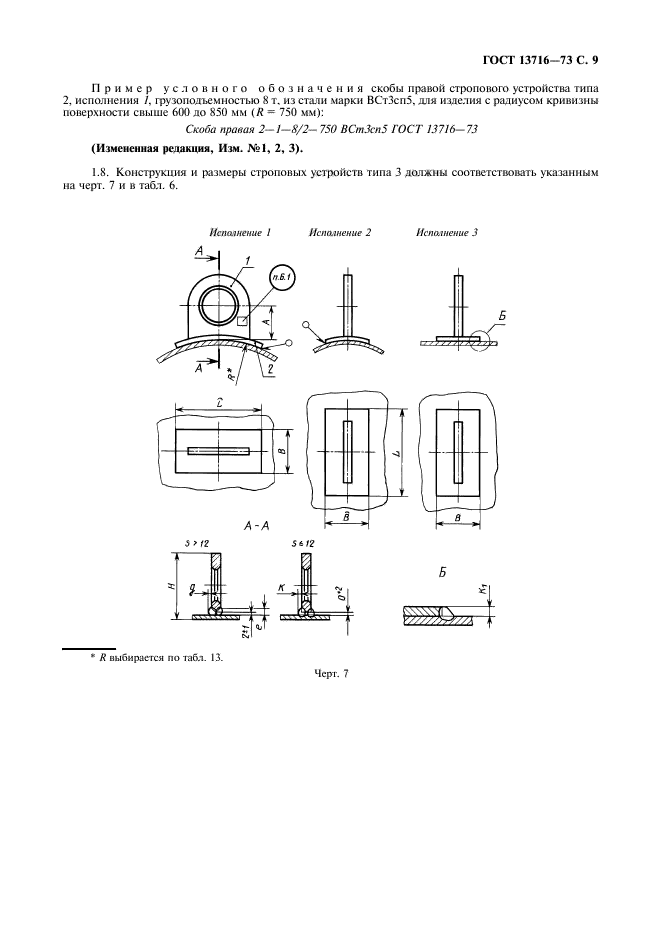

1.8. Конструкция и размеры строповых устройств типа 3 должны соответствовать указанным на черт. 7 и в табл. 6.
* R выбирается по табл. 13.
Черт. 7

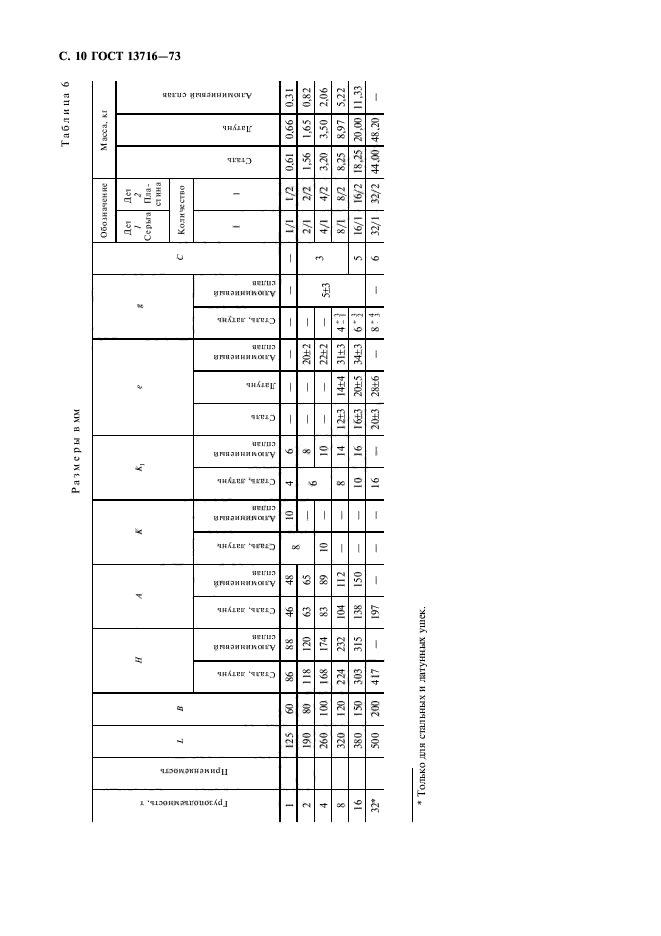

Таблица 6
Размеры в мм
|
Грузоподъемность, т |
Применяемость |
L |
В |
H |
А |
К |
К1 |
е |
g |
С |
Обозначение |
Масса, кг |
||||||||||
|
Дет. 1. Серьга |
Дет. 2. Пластина |
Сталь |
Латунь |
Алюминиевый сплав |
||||||||||||||||||
|
Количество |
||||||||||||||||||||||
|
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
Сталь |
Латунь |
Алюминиевый сплав |
Сталь, латунь |
Алюминиевый сплав |
1 |
1 |
||||||||
|
1 |
125 |
60 |
86 |
88 |
46 |
48 |
8 |
10 |
4 |
6 |
— |
— |
— |
— |
— |
— |
1/1 |
1/2 |
0,61 |
0,66 |
0,31 |
|
|
2 |
190 |
80 |
118 |
120 |
63 |
65 |
— |
6 |
8 |
— |
— |
20 ± 2 |
— |
5 ± 3 |
3 |
2/1 |
2/2 |
1,56 |
1,65 |
0,82 |
||
|
4 |
260 |
100 |
168 |
174 |
83 |
89 |
10 |
— |
10 |
— |
— |
22 ± 2 |
— |
4/1 |
4/2 |
3,20 |
3,50 |
2,06 |
||||
|
8 |
320 |
120 |
224 |
232 |
104 |
112 |
— |
— |
8 |
14 |
12 ± 3 |
14 ± 4 |
31 ± 3 |
4 |
8/1 |
8/2 |
8,25 |
8,97 |
5,22 |
|||
|
16 |
380 |
150 |
303 |
315 |
138 |
150 |
— |
— |
10 |
16 |
16 ± 3 |
20 ± 5 |
34 ± 3 |
6 |
5 |
16/1 |
16/2 |
18,25 |
20,00 |
11,33 |
||
|
32* |
500 |
200 |
417 |
— |
197 |
— |
— |
— |
16 |
— |
20 ± 3 |
28 ± 6 |
— |
8 |
— |
6 |
32/1 |
32/2 |
44,00 |
48,20 |
— |
|
* Только для стальных и латунных ушек.
Пример условного обозначения стропового устройства типа 3, исполнения 1, грузоподъемностью 8 т, из стали марки ВСт3сп5, для изделия с радиусом кривизны поверхности свыше 600 до 850 мм (R = 750 мм):
Ушко 3-1-8-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 1, 3).

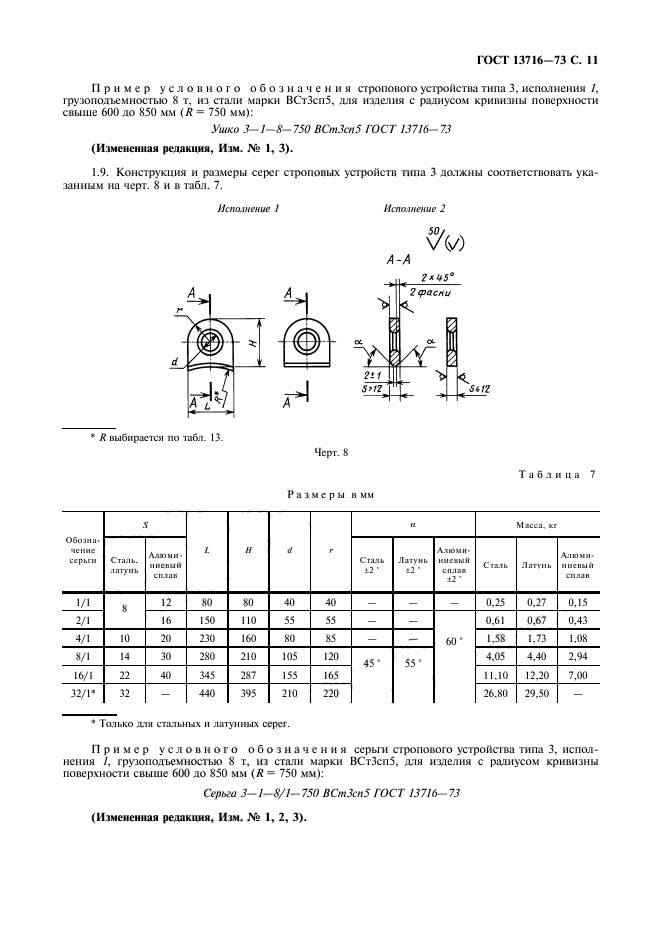

1.9. Конструкция и размеры серег строповых устройств типа 3 должны соответствовать указанным на черт. 8 и в табл. 7.
Исполнение 1
Исполнение 2
* R выбирается по табл. 13.
Черт. 8
Таблица 7
Размеры в мм
|
Обозначение серьги |
S |
L |
H |
d |
r |
j |
Масса, кг |
|||||
|
Сталь, латунь |
Алюминиевый сплав |
Сталь ±2° |
Латунь ±2° |
Алюминиевый сплав ±2° |
Сталь |
Латунь |
Алюминиевый сплав |
|||||
|
1/1 |
8 |
12 |
80 |
80 |
40 |
40 |
— |
— |
— |
0,25 |
0,27 |
0,15 |
|
2/1 |
16 |
150 |
110 |
55 |
55 |
— |
— |
60° |
0,61 |
0,67 |
0,43 |
|
|
4/1 |
10 |
20 |
230 |
160 |
80 |
85 |
— |
— |
1,58 |
1,73 |
1,08 |
|
|
8/1 |
14 |
30 |
280 |
210 |
105 |
120 |
45 |
55° |
4,05 |
4,40 |
2,94 |
|
|
16/1 |
22 |
40 |
345 |
287 |
155 |
165 |
11,10 |
12,20 |
7,00 |
|||
|
32/1* |
32 |
— |
440 |
395 |
210 |
220 |
26,80 |
29,50 |
— |
|||
* Только для стальных и латунных серег.
Пример условного обозначения серьги стропового устройства типа 3, исполнения 1, грузоподъемностью 8 т, из стали марки ВСт3сп5, для изделия с радиусом кривизны поверхности свыше 600 до 850 мм (R = 750 мм):
Серьга 3-1-8/1-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 1, 2, 3).

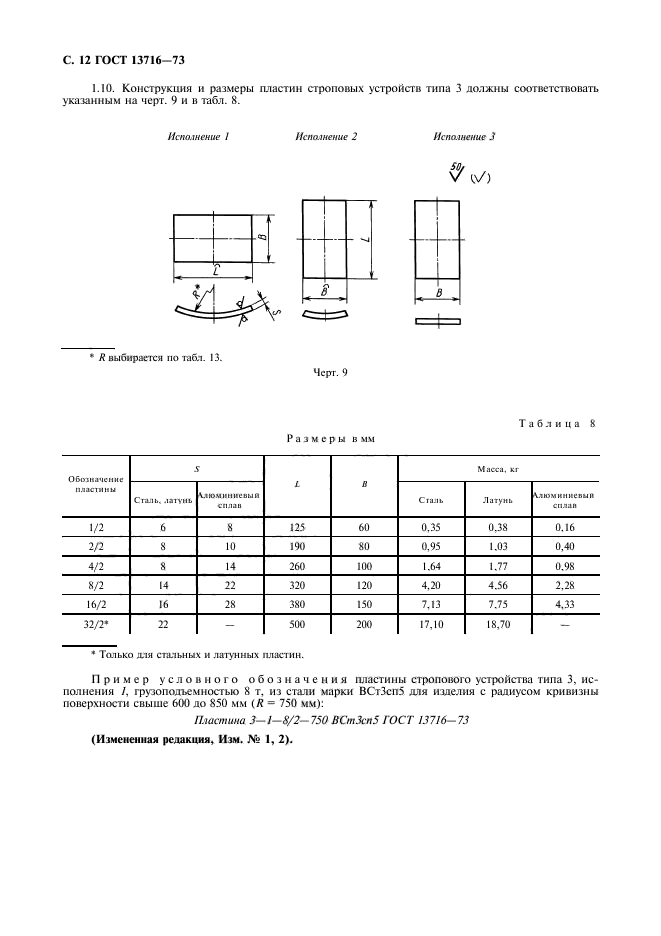

1.10. Конструкция и размеры пластин строповых устройств типа 3 должны соответствовать указанным на черт. 9 и в табл. 8.
Исполнение 1
Исполнение 2
Исполнение 3
* R выбирается по табл. 13.
Черт. 9
Таблица 8
Размеры в мм
|
Обозначение пластины |
S |
L |
В |
Масса, кг |
|||
|
Сталь, латунь |
Алюминиевый сплав |
Сталь |
Латунь |
Алюминиевый сплав |
|||
|
1/2 |
6 |
8 |
125 |
60 |
0,35 |
0,38 |
0,16 |
|
2/2 |
8 |
10 |
190 |
80 |
0,95 |
1,03 |
0,40 |
|
4/2 |
8 |
14 |
260 |
100 |
1,64 |
1,77 |
0,98 |
|
8/2 |
14 |
22 |
320 |
120 |
4,20 |
4,56 |
2,28 |
|
16/2 |
16 |
28 |
380 |
150 |
7,13 |
7,75 |
4,33 |
|
32/2* |
22 |
— |
500 |
200 |
17,10 |
18,70 |
— |
* Только для стальных и латунных пластин.
Пример условного обозначения пластины стропового устройства типа 3, исполнения 1, грузоподъемностью 8 т, из стали марки ВСт3сп5 для изделия с радиусом кривизны поверхности свыше 600 до 850 мм (R = 750 мм):
Пластина 3-1-8/2-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 1, 2).

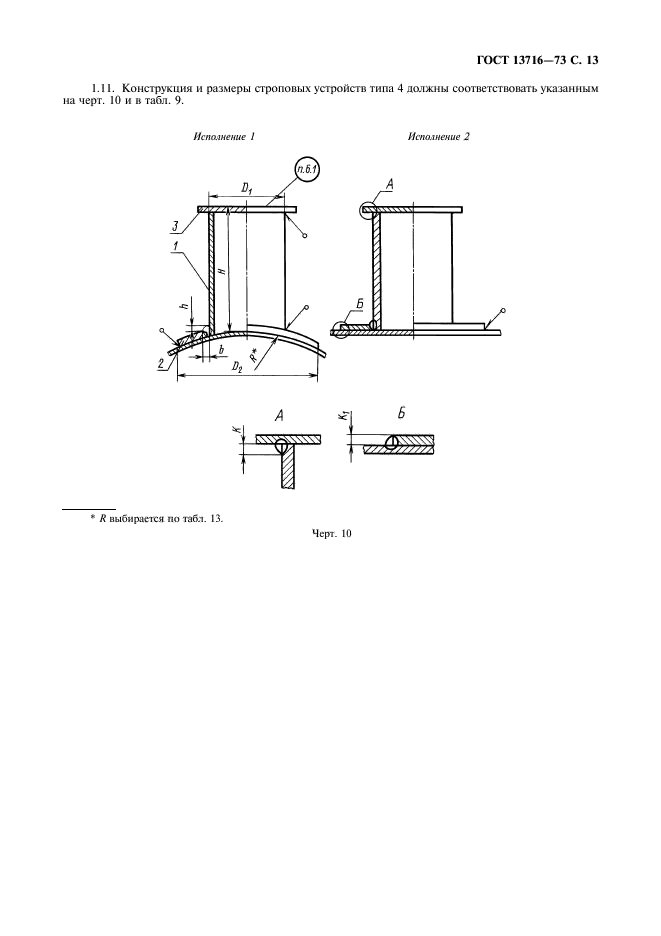

1.11. Конструкция и размеры строповых устройств типа 4 должны соответствовать указанным на черт. 10 и в табл. 9.
* R выбирается по табл. 13.
Черт. 10

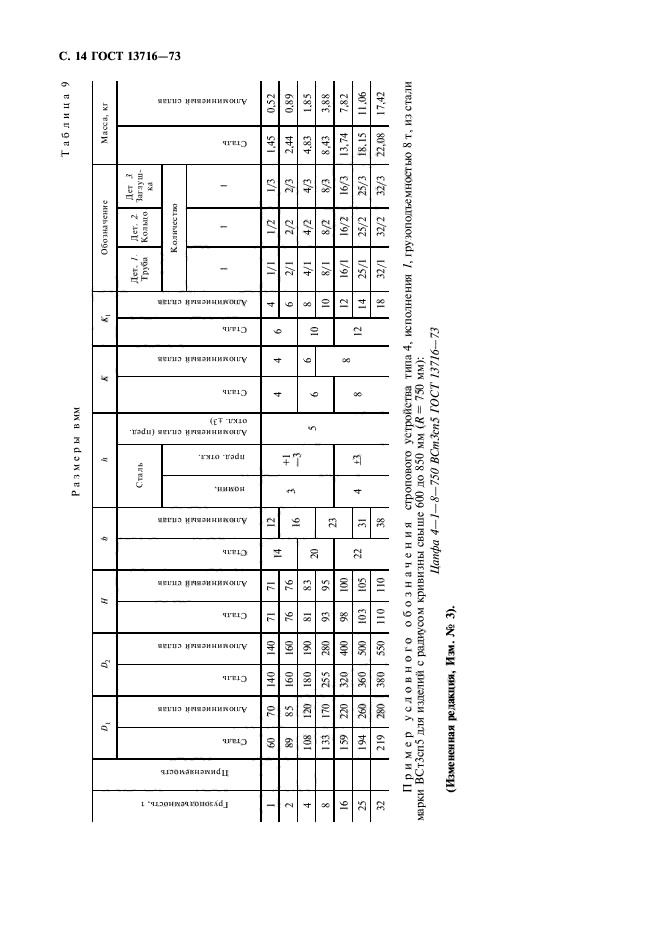

Таблица 9
Размеры в мм
|
Грузоподъемность, т |
Применяемость |
D1 |
D2 |
H |
b |
h |
К |
К1 |
Обозначение |
Масса, кг |
|||||||||||
|
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав (пред. откл. ±3) |
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Дет. 1. Труба |
Дет. 2. Кольцо |
Дет. 3. Заглушка |
Сталь |
Алюминиевый сплав |
|||
|
номин. |
пред. откл. |
Количество |
|||||||||||||||||||
|
1 |
1 |
1 |
|||||||||||||||||||
|
1 |
60 |
70 |
140 |
140 |
71 |
71 |
14 |
12 |
3 |
+1 -3 |
5 |
4 |
4 |
6 |
4 |
1/1 |
1/2 |
1/3 |
1,45 |
0,52 |
|
|
2 |
89 |
85 |
160 |
160 |
76 |
76 |
16 |
6 |
2/1 |
2/2 |
2/3 |
2,44 |
0,89 |
||||||||
|
4 |
108 |
120 |
180 |
190 |
81 |
83 |
20 |
6 |
6 |
10 |
8 |
4/1 |
4/2 |
4/3 |
4,83 |
1,85 |
|||||
|
8 |
133 |
170 |
255 |
280 |
93 |
95 |
23 |
8 |
10 |
8/1 |
8/2 |
8/3 |
8,43 |
3,88 |
|||||||
|
16 |
159 |
220 |
320 |
400 |
98 |
100 |
22 |
4 |
±3 |
8 |
12 |
12 |
16/1 |
16/2 |
16/3 |
13,74 |
7,82 |
||||
|
25 |
194 |
260 |
360 |
500 |
103 |
105 |
31 |
14 |
25/1 |
25/2 |
25/3 |
18,15 |
11,06 |
||||||||
|
32 |
219 |
280 |
380 |
550 |
110 |
110 |
38 |
18 |
32/1 |
32/2 |
32/3 |
22,08 |
17,42 |
||||||||
Пример условного обозначения стропового устройства типа 4, исполнения 1, грузоподъемностью 8 т, из стали марки ВСт3сп5 для изделий с радиусом кривизны свыше 600 до 850 мм (R = 750 мм):
Цапфа 4-1-8-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 3).

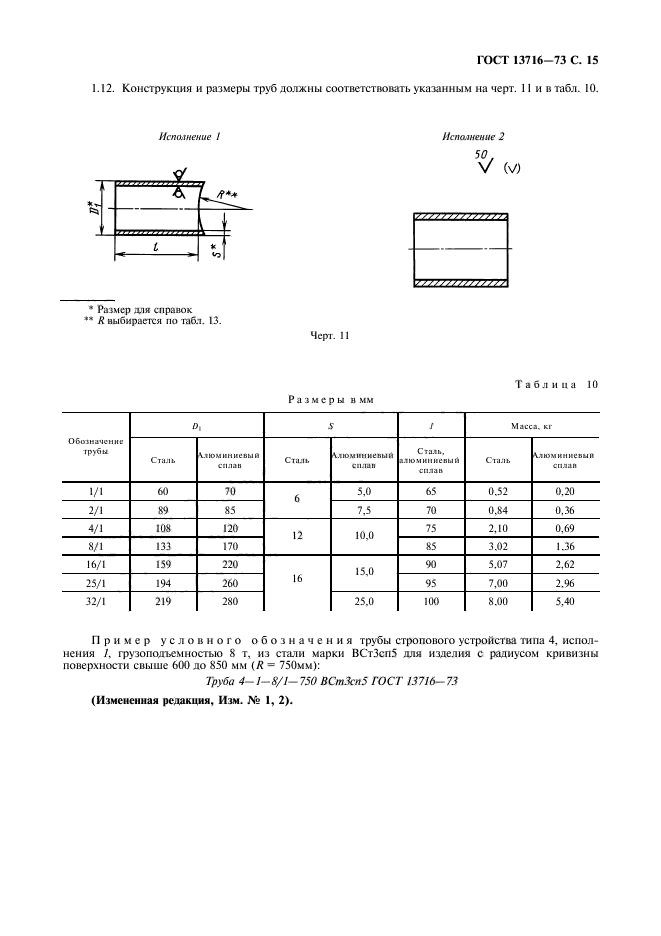

1.12. Конструкция и размеры труб должны соответствовать указанным на черт. 11 и в табл. 10.
Исполнение 1
Исполнение 2
*Размер для справок.
**R выбирается по табл. 13.
Черт. 11
Таблица 10
Размеры в мм
|
Обозначение трубы |
D1 |
S |
l |
Масса, кг |
|||
|
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Сталь, алюминиевый сплав |
Сталь |
Алюминиевый сплав |
|
|
1/1 |
60 |
70 |
6 |
5,0 |
65 |
0,52 |
0,20 |
|
2/1 |
89 |
85 |
7,5 |
70 |
0,84 |
0,36 |
|
|
4/1 |
108 |
120 |
12 |
10,0 |
75 |
2,10 |
0,69 |
|
8/1 |
133 |
170 |
85 |
3,02 |
1,36 |
||
|
16/1 |
159 |
220 |
16 |
15,0 |
90 |
5,07 |
2,62 |
|
25/1 |
194 |
260 |
95 |
7,00 |
2,96 |
||
|
32/1 |
219 |
280 |
25,0 |
100 |
8,00 |
5,40 |
|
Пример условного обозначения трубы стропового устройства типа 4, исполнения 1, грузоподъемностью 8 т, из стали марки ВСт3сп5 для изделия с радиусом кривизны поверхности свыше 600 до 850 мм (R = 750 мм):
Труба 4-1-8/1-750 ВСт3сп5 ГОСТ 13716-73
(Измененная редакция, Изм. № 1, 2).

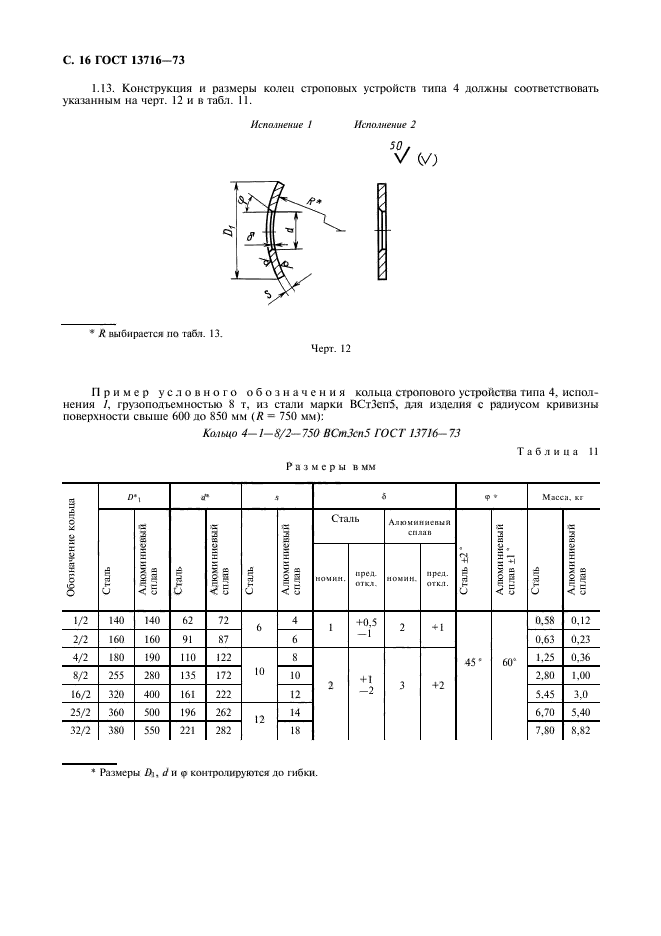

1.13. Конструкция и размеры колец строповых устройств типа 4 должны соответствовать указанным на черт. 12 и в табл. 11.
Исполнение 1
Исполнение 2
* R выбирается по табл. 13.
Черт. 12
Пример условного обозначения кольца стропового устройства типа 4, исполнения 1, грузоподъемностью 8 т, из стали марки ВСт3сп5, для изделия с радиусом кривизны поверхности свыше 600 до 850 мм (R = 750 мм):
Кольцо 4-1-8/2-750 ВСт3сп5 ГОСТ 13716-73
Таблица 11
Размеры в мм
|
Обозначение кольца |
D*1 |
d* |
s |
δ |
j* |
Масса, кг |
|||||||||
|
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Сталь ±2° |
Алюминиевый сплав ±1° |
Сталь |
Алюминиевый сплав |
||||
|
номин |
пред. откл. |
номин |
пред. откл. |
||||||||||||
|
1/2 |
140 |
140 |
62 |
72 |
6 |
4 |
1 |
+0,5 -1 |
2 |
+1 |
45° |
60° |
0,58 |
0,12 |
|
|
2/2 |
160 |
160 |
91 |
87 |
6 |
0,63 |
0,23 |
||||||||
|
4/2 |
180 |
190 |
110 |
122 |
10 |
8 |
2 |
+1 -2 |
3 |
+2 |
1,25 |
0,36 |
|||
|
8/2 |
255 |
280 |
135 |
172 |
10 |
2,80 |
1,00 |
||||||||
|
16/2 |
320 |
400 |
161 |
222 |
12 |
5,45 |
3,0 |
||||||||
|
25/2 |
360 |
500 |
196 |
262 |
12 |
14 |
6,70 |
5,40 |
|||||||
|
32/2 |
380 |
550 |
221 |
282 |
18 |
7,80 |
8,82 |
||||||||
* Размеры D1, d и j контролируются до гибки.

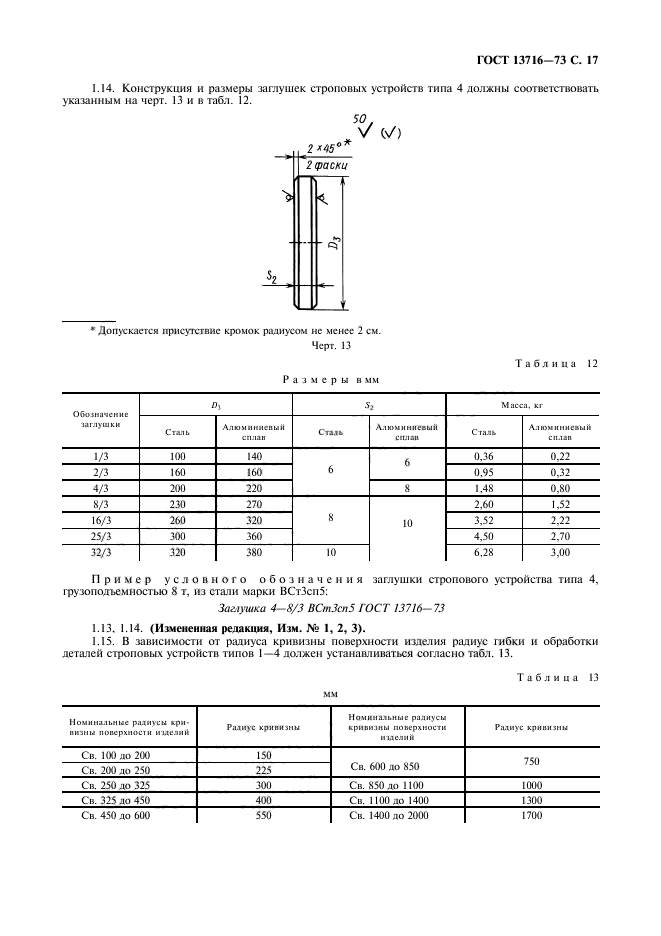

1.14. Конструкция и размеры заглушек строповых устройств типа 4 должны соответствовать указанным на черт. 13 и в табл. 12.
* Допускается притупление кромок радиусом не менее 2 мм.
Черт. 13
Таблица 12
Размеры в мм
|
Обозначение заглушки |
D3 |
S2 |
Масса, кг |
|||
|
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
Сталь |
Алюминиевый сплав |
|
|
1/3 |
100 |
140 |
6 |
6 |
0,36 |
0,22 |
|
2/3 |
160 |
160 |
0,95 |
0,32 |
||
|
4/3 |
200 |
220 |
8 |
1,48 |
0,80 |
|
|
8/3 |
230 |
270 |
8 |
10 |
2,60 |
1,52 |
|
16/3 |
260 |
320 |
3,52 |
2,22 |
||
|
25/3 |
300 |
360 |
4,50 |
2,70 |
||
|
32/3 |
320 |
380 |
10 |
6,28 |
3,00 |
|
Пример условного обозначения заглушки стропового устройства типа 4, грузоподъемностью 8 т, из стали марки ВСт3п5:
Заглушка 4-8/3 ВСт3сп5 ГОСТ 13716-73
1.13, 1.14. (Измененная редакция, Изм. № 1, 2, 3).
1.15. В зависимости от радиуса кривизны поверхности изделия
