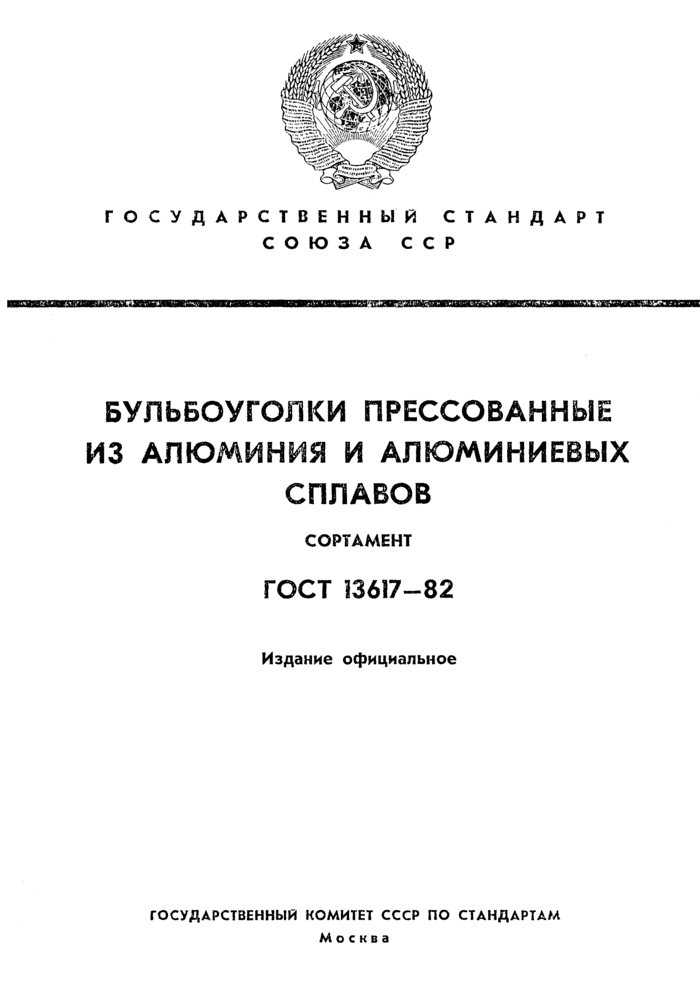

государственный стандарт
СОЮЗА ССР
БУЛЬБОУГОЛКИ ПРЕССОВАННЫЕ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
ГОСТ 33617-82
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
УДК 669.71—42 : 006.354 Группа В52

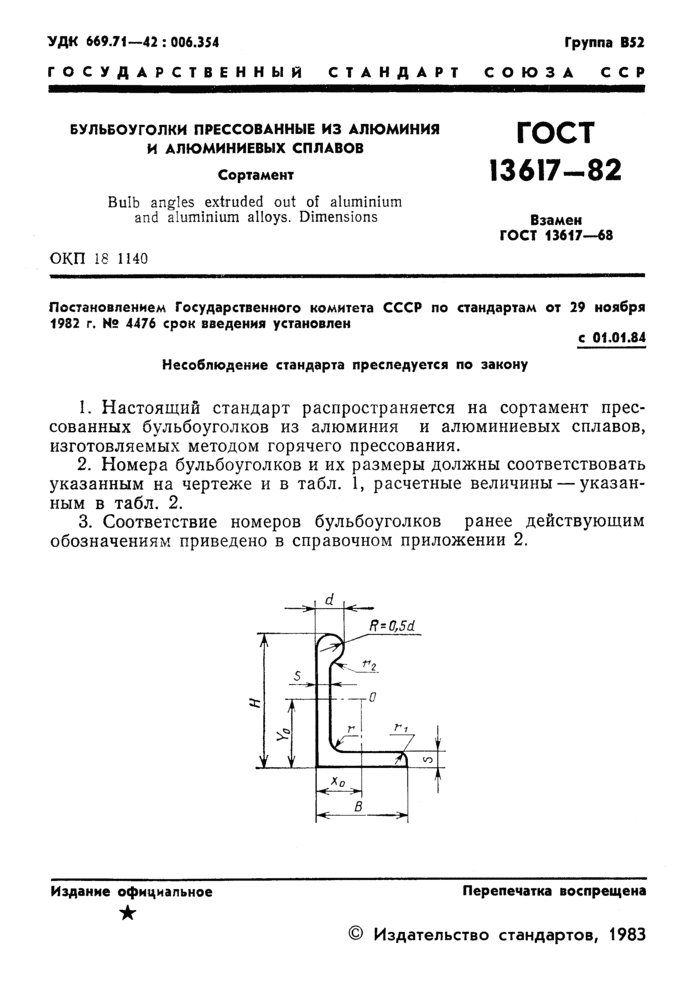

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БУЛЬБОУГОЛКИ ПРЕССОВАННЫЕ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
Сортамент
Bulb angles extruded out of aluminium and aluminium alloys. Dimensions
ОКП 18 1140
ГОСТ
13617—82
Взамен ГОСТ 13617-68
Постановлением Государственного комитета СССР по стандартам от 29 ноября 1982 г. № 4476 срок введения установлен
с 01.01.84
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на сортамент прессованных бульбоуголков из алюминия и алюминиевых сплавов, изготовляемых методом горячего прессования.
2. Номера бульбоуголков и их размеры должны соответствовать указанным на чертеже и в табл. 1, расчетные величины — указанным в табл. 2.
3. Соответствие номеров бульбоуголков ранее действующим обозначениям приведено в справочном приложении 2.
Издание официальное
★
Перепечатка воспрещена © Издательство стандартов, 1983

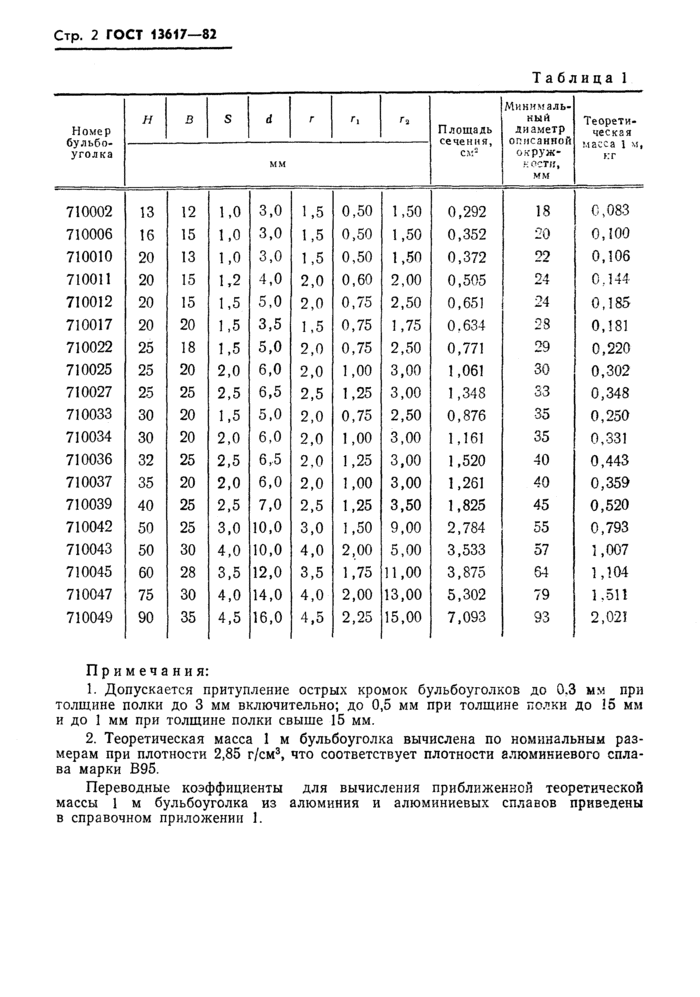

Таблица 1
|
Номер бульбо уголка |
н |
в |
S |
d |
г |
Г1 |
Г2 |
Площадь сечения, см2 |
Минимальный диаметр описанной окруж-ности, мм |
Теорети ческая масса 1 м, кг |
|
ММ |
||||||||||
|
710002 |
13 |
12 |
1,0 |
3,0 |
1,5 |
0,50 |
1,50 |
0,292 |
18 |
0,083 |
|
710006 |
16 |
15 |
1,0 |
3,0 |
1,5 |
0,50 |
1,50 |
0,352 |
20 |
0,100 |
|
710010 |
20 |
13 |
1,0 |
3,0 |
1,5 |
0,50 |
1,50 |
0,372 |
22 |
0,106 |
|
710011 |
20 |
15 |
1,2 |
4,0 |
2,0 |
0,60 |
2,00 |
0,505 |
24 |
0,144 |
|
710012 |
20 |
15 |
1,5 |
5,0 |
2,0 |
0,75 |
2,50 |
0,651 |
24 |
0,185 |
|
710017 |
20 |
20 |
1,5 |
3,5 |
1,5 |
0,75 |
1,75 |
0,634 |
28 |
0,181 |
|
710022 |
25 |
18 |
1,5 |
5,0 |
2,0 |
0,75 |
2,50 |
0,771 |
29 |
0,220 |
|
710025 |
25 |
20 |
2,0 |
6,0 |
2,0 |
1,00 |
3,00 |
1,061 |
30 |
0,302 |
|
710027 |
25 |
25 |
2,5 |
6,5 |
2,5 |
1,25 |
3,00 |
1,348 |
33 |
0,348 |
|
710033 |
30 |
20 |
1.5 |
5,0 |
2,0 |
0,75 |
2,50 |
0,876 |
35 |
0,250 |
|
710034 |
30 |
20 |
2,0 |
6,0 |
2,0 |
1,00 |
3,00 |
1,161 |
35 |
0,331 |
|
710036 |
32 |
25 |
2,5 |
6,5 |
2,0 |
1,25 |
3,00 |
1,520 |
40 |
0,443 |
|
710037 |
35 |
20 |
2,0 |
6,0 |
2,0 |
1,00 |
3,00 |
1,261 |
40 |
0,359 |
|
710039 |
40 |
25 |
2,5 |
7,0 |
2,5 |
1,25 |
3,50 |
1,825 |
45 |
0,520 |
|
710042 |
50 |
25 |
3,0 |
10,0 |
3,0 |
1,50 |
9,00 |
2,784 |
55 |
0,793 |
|
710043 |
50 |
30 |
4,0 |
10,0 |
4,0 |
2,00 |
5,00 |
3,533 |
57 |
1,007 |
|
710045 |
60 |
28 |
3,5 |
12,0 |
3,5 |
1,75 |
11,00 |
3,875 |
64 |
1,104 |
|
710047 |
75 |
30 |
4,0 |
14,0 |
4,0 |
2,00 |
13,00 |
5,302 |
79 |
1,511 |
|
710049 |
90 |
35 |
4,5 |
16,0 |
4,5 |
2,25 |
15,00 |
7,093 |
93 |
2,021 |
Примечания:
1. Допускается притупление острых кромок бульбоуголков до 0,3 мм при толщине полки до 3 мм включительно; до 0,5 мм при толщине полки до !5 мм и до 1 мм при толщине полки свыше 15 мм.
2. Теоретическая масса 1 м бульбоуголка вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м бульбоуголка из алюминия и алюминиевых сплавов приведены в справочном приложении 1.
ГОСТ 13617-82 Стр. 3

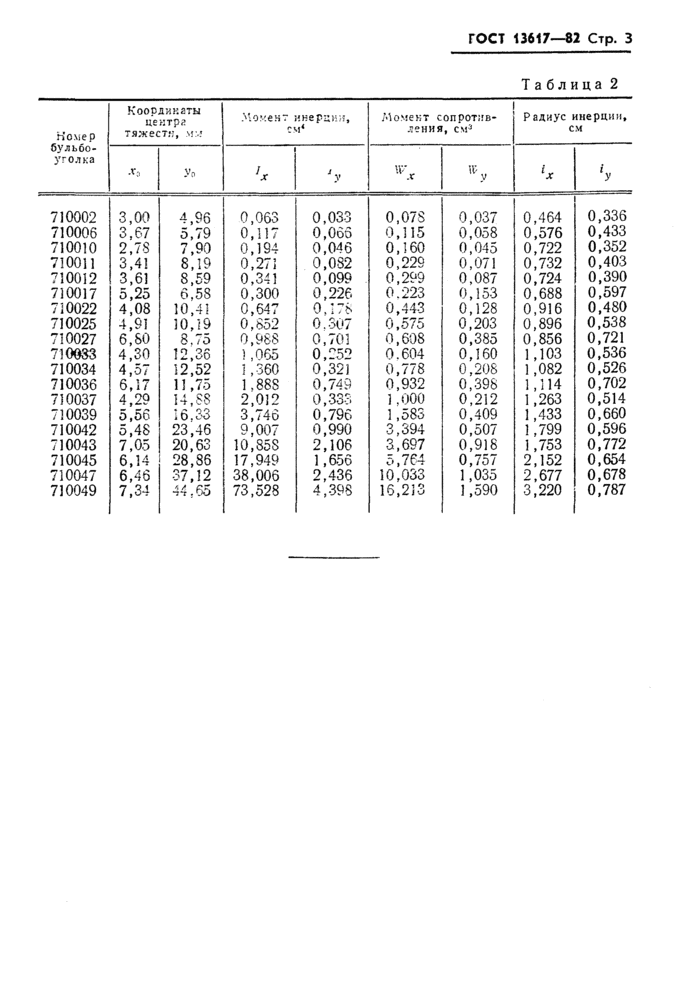

Таблица 2
|
Комер |
Координаты центра тяжести, мм |
Момент инерции, см* |
Момент сопротивления, см3 |
Радиус инерции, см |
||||
|
бульбо- уголка |
Д*0 |
Уо |
‘х |
Jy |
1х |
1У |
||
|
710002 |
3,00 |
4,96 |
0,063 |
0,033 |
0,078 |
0,037 |
0,464 |
0,336 |
|
710006 |
3,67 |
5,79 |
0,117 |
0,066 |
0,115 |
0,058 |
0,576 |
0,433 |
|
710010 |
2,78 |
7,90 |
0,194 |
0,046 |
0,160 |
0,045 |
0,722 |
0,352 |
|
710011 |
3,41 |
8,19 |
0,271 |
0,082 |
0,229 |
0,071 |
0,732 |
0,403 |
|
710012 |
3,61 |
8,59 |
0,341 |
0,099 |
0,299 |
0,087 |
0,724 |
0,390 |
|
710017 |
5,25 |
6,58 |
0,300 |
0,226 |
0.223 |
0,153 |
0,688 |
0,597 |
|
710022 |
4,08 |
10,41 |
0,647 |
0 Л 78 |
0,443 |
0,128 |
0,916 |
0,480 |
|
710025 |
4,91 |
10,19 |
0.852 |
0.307 |
0,575 |
0,203 |
0,896 |
0,538 |
|
710027 |
6,80 |
8.75 |
0,988 |
0,701 |
0,608 |
0,385 |
0,856 |
0,721 |
|
710083 |
4,30 |
12,36 |
] ,065 |
0,252 |
0.604 |
0,160 |
1,103 |
0,536 |
|
710034 |
4,57 |
12,52 |
1,360 |
0,321 |
0,778 |
0,208 |
1,082 |
0,526 |
|
710036 |
6,17 |
11,75 |
1.888 |
0,749 |
0,932 |
0,398 |
1,114 |
0,702 |
|
710037 |
4,29 |
14,88 |
2,012 |
0,333 |
1.000 |
0,212 |
1,263 |
0,514 |
|
710039 |
D, Об |
16,33 |
3,746 |
0,796 |
1,583 |
0,409 |
1,433 |
0,660 |
|
710042 |
5,48 |
23,46 |
9,007 |
0,990 |
3,394 |
0,507 |
1,799 |
0,596 |
|
710043 |
7,05 |
20,63 |
10,858 |
2,106 |
3,697 |
0,918 |
1,753 |
0,772 |
|
710045 |
6,14 |
28,86 |
17,949 |
1,656 |
5,764 |
0,757 |
2,152 |
0,654 |
|
710047 |
6,46 |
37,12 |
38,006 |
2,436 |
10,033 |
1,035 |
2,677 |
0,678 |
|
710049 |
7,34 |
44.65 |
73,528 |
4,398 |
16,213 |
1,590 |
3,220 |
0,787 |
Стр. 4 ГОСТ 13617-82

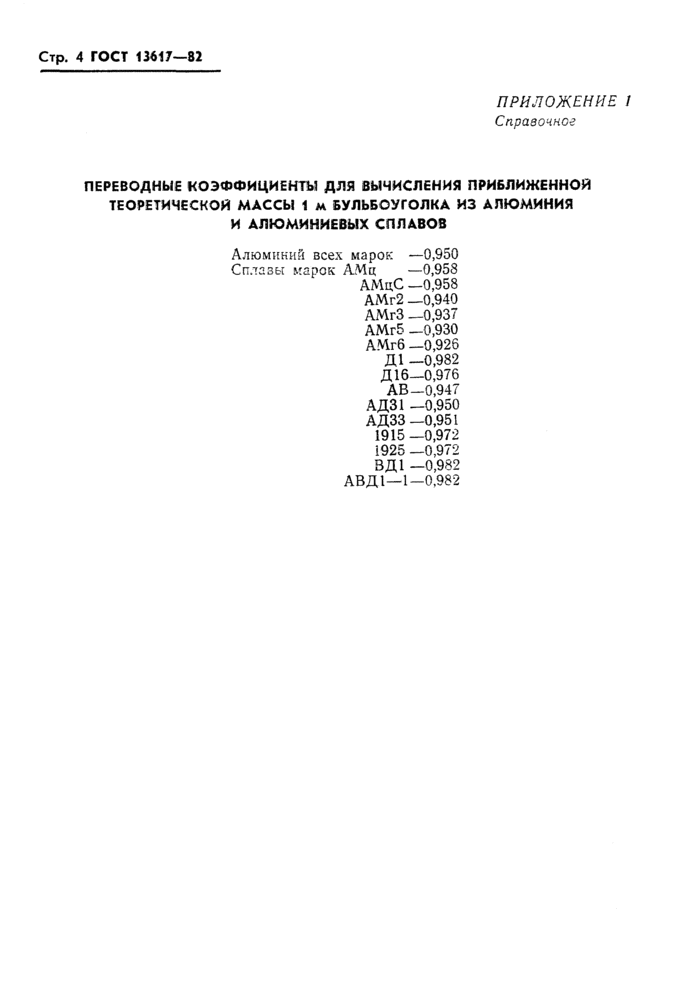

ПРИЛОЖЕНИЕ 1
Справочное
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м БУЛЬБОУГОЛКА ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
Алюминий всех марок —0,950 Сплавы марок АМц —0,958 АМцС —0,958 АМг2 —0,940 АМгЗ —0,937 АМгб —0,930 АМгб —0,926 Д1 —0,982 Д 16—0,976 АВ— 0,947 АД31 —0,950 АДЗЗ —0,951 1915—0,972 1925 —0,972 ВД1 —0,982 АВД.1—1—0,982
ГОСТ 13617-82 Стр. 5

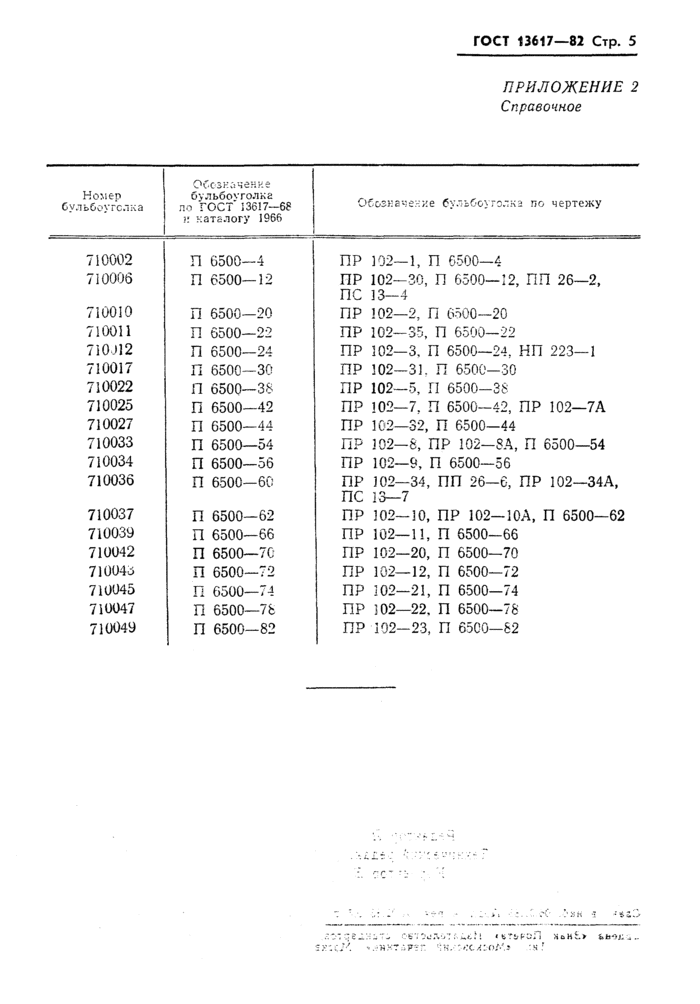

ПРИЛОЖЕНИЕ 2 Справочное
|
Номер бульбоугелка |
Обозначение бульбо\толка по ГОСТ 13617-68 и каталогу 1966 |
Обозначение бульбоуголка по чертежу |
|
710002 |
И 6500—4 |
ПР 102—1, П 6500-4 |
|
710006 |
П 6500—12 |
ПР 102—30, П 6500—12, ПП 26—2, ПС 33-4 |
|
710010 |
П 6500—20 |
ПР 102—2, П 6500—20 |
|
710011 |
П 6500—22 |
ПР 102—35, П 6500—22 |
|
710J12 |
П 6500—24 |
ПР 102—3, П 6500—24, НП 223—1 |
|
710017 |
П 6500—30 |
ПР 102—33. П 6500—30 |
|
710022 |
П 6500—38 |
ПР 102—5, П 6500-38 |
|
710025 |
П 6500—42 |
ПР 102—7, П 6500—42, ПР 102—7А |
|
710027 |
П 6500—44 |
ПР 102—32, П 6500—44 |
|
710033 |
П 6500—54 |
ПР 102—8, ПР 102—8А, П 6500—54 |
|
710034 |
П 6500—56 |
ПР 102—9, П 6500—56 |
|
710036 |
П 6500—60 |
ПР 302—34, ПП 26—6, ПР 102—34А, ПС 13—7 |
|
710037 |
П 6500—62 |
ПР 102—10, ПР 102—10А, П 6500—62 |
|
710039 |
П 6500—66 |
ПР 102—11, П 6500—66 |
|
710042 |
П 6500—70 |
ПР 102—20, П 6500—70 |
|
710043 |
П 6500—72 |
ПР 102—12, П 6500—72 |
|
710045 |
П 6500—74 |
ПР 302—21, П 6500—74 |
|
7Ю047 |
П 6500—7S |
ПР 302—22, П 6500—78 |
|
710049 |
П 6500-82 |
ПР 102—23, П 6500—82 |
