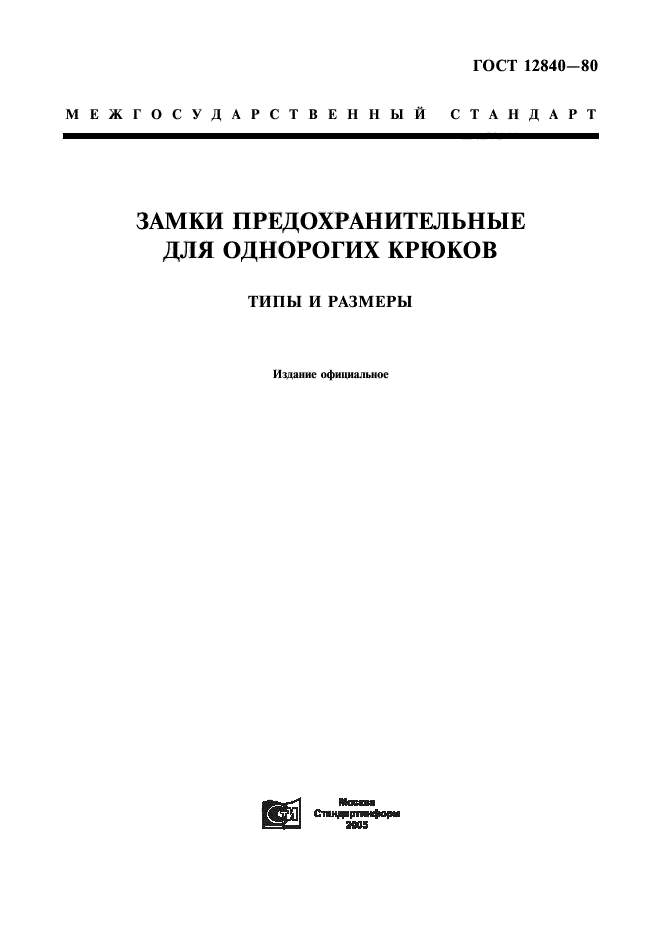

ГОСТ 12840-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАМКИ ПРЕДОХРАНИТЕЛЬНЫЕ
ДЛЯ ОДНОРОГИХ КРЮКОВ
ТИПЫ И РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

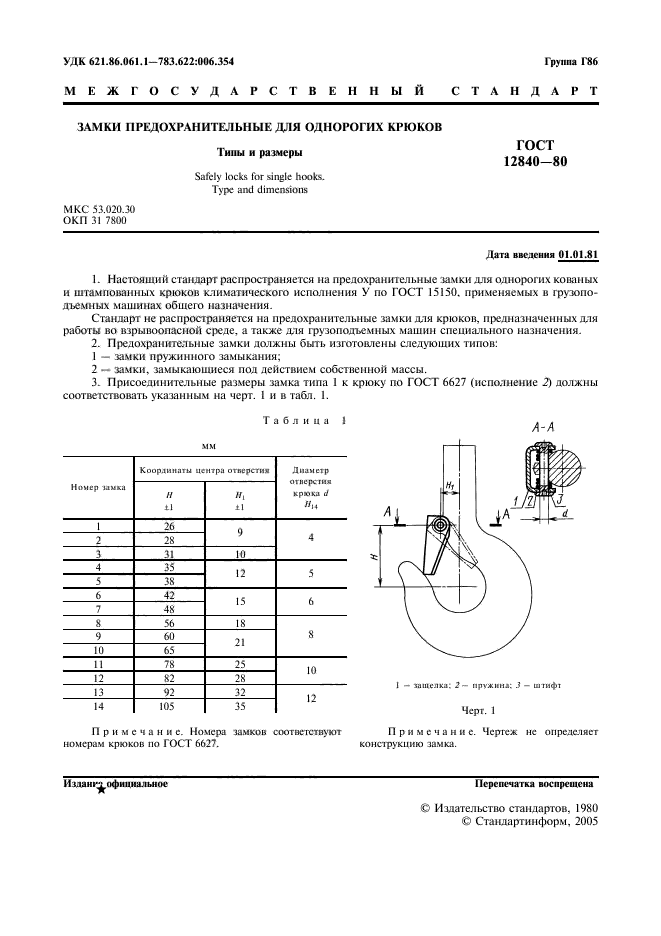

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ЗАМКИ ПРЕДОХРАНИТЕЛЬНЫЕ ДЛЯ ОДНОРОГИХ КРЮКОВ Типы и размеры Safely locks for single hooks. |
ГОСТ |
Дата введения 01.01.81
1. Настоящий стандарт распространяется на предохранительные замки для однорогих кованых и штампованных крюков климатического исполнения У по ГОСТ 15150, применяемых в грузоподъемных машинах общего назначения.
Стандарт не распространяется на предохранительные замки для крюков, предназначенных для работы во взрывоопасной среде, а также для грузоподъемных машин специального назначения.
2. Предохранительные замки должны быть изготовлены следующих типов:
1 — замки пружинного замыкания;
2 — замки, замыкающиеся под действием собственной массы.
3. Присоединительные размеры замка типа 1 к крюку по ГОСТ 6627 (исполнение 2) должны соответствовать указанным на черт. 1 и в табл. 1.
Таблица 1
мм
|
Номер замка |
Координаты центра отверстия |
Диаметр отверстия крюка d Н14 |
|
|
Н±1 |
Н1±1 |
||
|
1 |
26 |
9 |
4 |
|
2 |
28 |
||
|
3 |
31 |
10 |
|
|
4 |
35 |
12 |
5 |
|
5 |
38 |
||
|
6 |
42 |
15 |
6 |
|
7 |
48 |
||
|
8 |
56 |
18 |
8 |
|
9 |
60 |
21 |
|
|
10 |
65 |
||
|
11 |
78 |
25 |
10 |
|
12 |
82 |
28 |
|
|
13 |
92 |
32 |
12 |
|
14 |
105 |
35 |
|
Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.
1 — защелка; 2 — пружина; 3 — штифт
Черт. 1
Примечание. Чертеж не определяет конструкцию замка.
Пример условного обозначения предохранительного замка номер 7 типа 1:
Замок 7-1 ГОСТ 12840-80

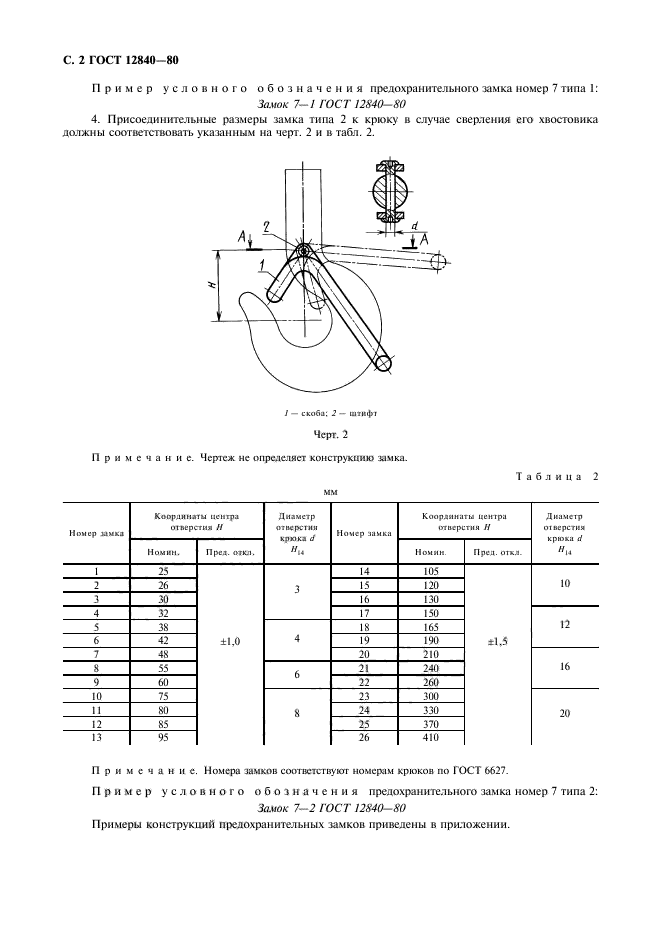

4. Присоединительные размеры замка типа 2 к крюку в случае сверления его хвостовика должны соответствовать указанным на черт. 2 и в табл. 2.
1 — скоба; 2 — штифт
Черт. 2
Примечание. Чертеж не определяет конструкцию замка.
Таблица 2
мм
|
Номер замка |
Координаты центра отверстия Н |
Диаметр отверстия крюка d. H14 |
Номер замка |
Координаты центра отверстия Н |
Диаметр отверстия крюка d. H14 |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
1 |
25 |
±1,0 |
3 |
14 |
105 |
±1,5 |
10 |
|
2 |
26 |
15 |
120 |
||||
|
3 |
30 |
16 |
130 |
||||
|
4 |
32 |
17 |
150 |
12 |
|||
|
5 |
38 |
4 |
18 |
165 |
|||
|
6 |
42 |
19 |
190 |
||||
|
7 |
48 |
20 |
210 |
16 |
|||
|
8 |
55 |
6 |
21 |
240 |
|||
|
9 |
60 |
22 |
260 |
||||
|
10 |
75 |
8 |
23 |
300 |
20 |
||
|
11 |
80 |
24 |
330 |
||||
|
12 |
85 |
25 |
370 |
||||
|
13 |
95 |
26 |
410 |
||||
Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.
Пример условного обозначения предохранительного замка номер 7 типа 2:
Замок 7-2 ГОСТ 12840-80
Примеры конструкций предохранительных замков приведены в приложении.

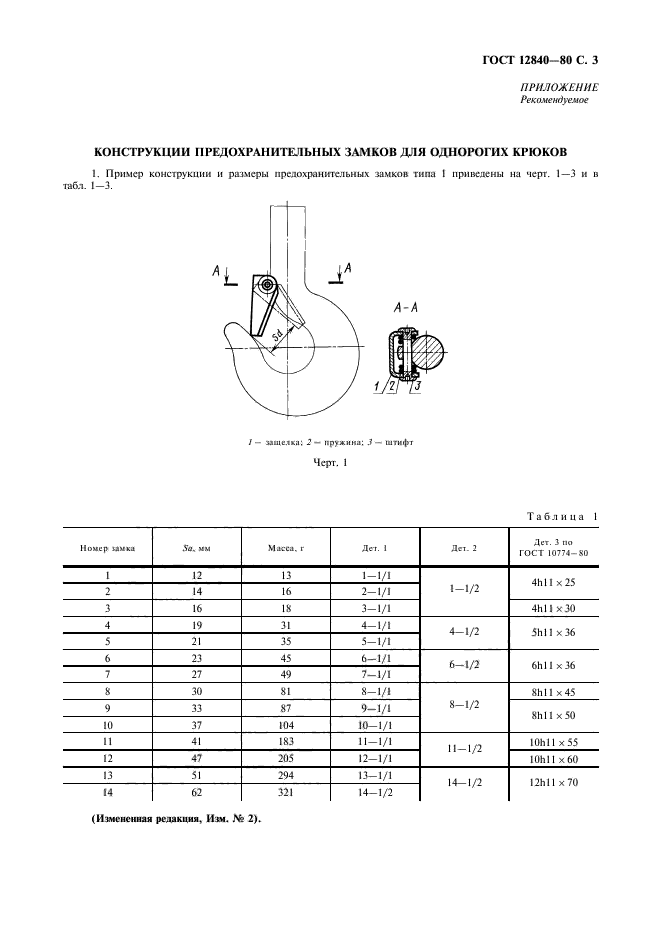

ПРИЛОЖЕНИЕ
Рекомендуемое
КОНСТРУКЦИИ ПРЕДОХРАНИТЕЛЬНЫХ ЗАМКОВ ДЛЯ ОДНОРОГИХ КРЮКОВ
1. Пример конструкции и размеры предохранительных замков типа 1 приведены на черт. 1-3 и в табл. 1-3.
1 — защелка; 2 — пружина; 3 — штифт
Черт. 1
Таблица 1
|
Номер замка |
Sa, мм |
Масса, г |
Дет. 1 |
