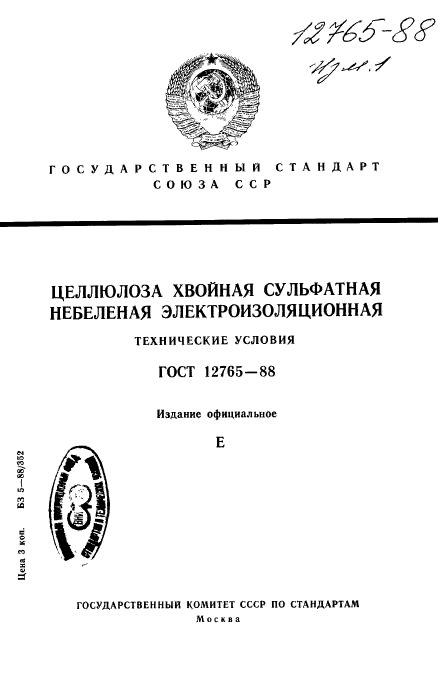

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЦЕЛЛЮЛОЗА ХВОЙНАЯ СУЛЬФАТНАЯ НЕБЕЛЕНАЯ ЭЛЕКТРОИЗОЛЯЦИОННАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 12765-88
Издание официальное
|
Цена 3 ко«. БЗ 5-88/352 |
|
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

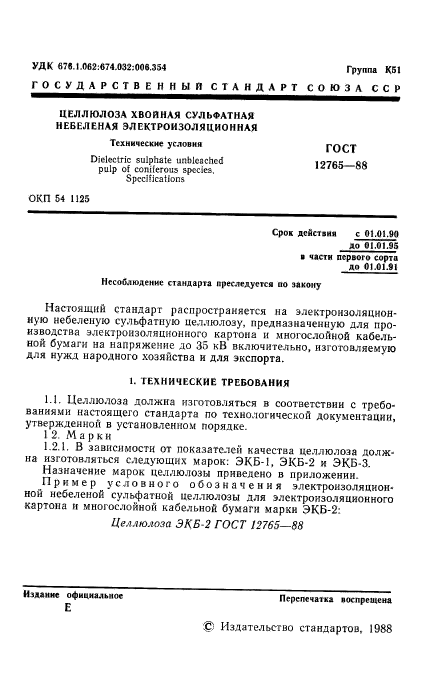

УДК 676.1.062:674.032:006.354 Группа К51
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЦЕЛЛЮЛОЗА ХВОЙНАЯ СУЛЬФАТНАЯ НЕБЕЛЕНАЯ ЭЛЕКТРОИЗОЛЯЦИОННАЯ
Технические условия
ГОСТ
12765—88
Diclcctric sulphate unblcachcd pulp of coniferous spccies. Specifications
ОКП 54 1125
Сров действия с 01.01.90 до 01.01.95 • части первого сорта до 01.01.91
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на электроизоляционную небеленую сульфатную целлюлозу, предназначенную для производства электроизоляционного картона и многослойной кабельной бумаги на напряжение до 35 кВ включительно, изготовляемую для нужд народного хозяйства и для экспорта.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Целлюлоза должна изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.
12. Марки
1.2.1. В зависимости от показателей качества целлюлоза должна изготовляться следующих марок: ЭКБ-1, ЭКБ-2 и ЭКБ-3.
Назначение марок целлюлозы приведено в приложении.
Пример условного обозначения электроизоляционной небеленой сульфатной целлюлозы для электроизоляционного картона н многослойной кабельной бумаги марки ЭКБ-2:
Целлюлоза ЭКБ-2 ГОСТ 12765-88
Издание официальное
Перепечатка воспрещена
Е
© Издательство стандартов, 1988

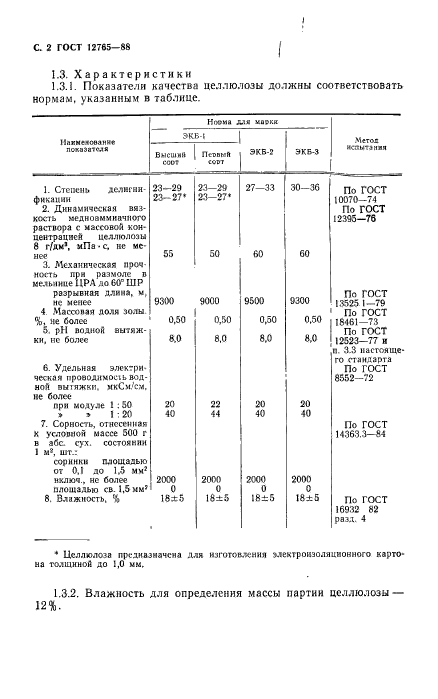

С. 2 ГОСТ 12765-88
1.3. Характеристики
I
1.3.1. Показатели качества целлюлозы должны соответствовать нормам, указанным в таблице.
|
Носин ЛАЯ иаркк |
|||||
|
ЭКЕ-1 |
|||||
|
11лкигяованн« показателя |
Mtroi |
||||
|
Высший COOT |
ПсввмЯ СОРТ |
экб? |
ЭКБ-3 |
исаытэнвя |
|
|
1. Степень дедшгяи- |
23-29 |
23—29 |
27-33 |
30-36 |
По ГОСТ |
|
фикаиии |
23—27′ |
23-27* |
Я IV ш • 10070-74 |
||
|
2. Динамическая вяз |
По ГОСТ |
||||
|
кость медноаммиачного |
12395—76 |
||||
|
раствора с массовой кон |
|||||
|
центрацией целлюлозы |
|||||
|
8 г/дм’. мПа-с. не ме |
|||||
|
нее |
55 |
50 |
60 |
60 |
|
|
3. Механическая проч |
|||||
|
ность при размоле в мельнице ЦРА до 60° ШР |
|||||
|
разрывная длина, м, |
9300 |
По ГОСТ |
|||
|
ие менее |
9000 |
9500 |
9300 |
13525 1—79 |
|
|
4 Массовая доля золы |
По ГОСТ |
||||
|
%. не Солее |
0,50 |
0,50 |
0,50 |
0,50 |
В »w i Vv В 18461—73 |
|
5. pH водной вытяж |
8,0 |
По ГОСТ |
|||
|
ки, не более |
8.0 |
8.0 |
8.0 |
12523-77 и п. 3.3 настояще |
|
|
6. Удельная электри |
го стандарта По ГОСТ |
||||
|
ческая проводимость вод |
8552—72 |
||||
|
ной вытяжки. икСм/см. |
|||||
|
не более |
|||||
|
при модуле 1 :50 |
20 |
22 |
20 |
20 |
|
|
» > 1 :20 |
40 |
44 |
40 |
40 |
|
|
7. Сорность, отнесенная |
По ГОСТ |
||||
|
к условной массе 500 г |
14363.3-84 |
||||
|
в абс. сух. состоянии |
|||||
|
1 м*. шт.: |
|||||
|
соринки площадью |
|||||
|
от 0.1 до 1.5 мм1 |
|||||
|
нхлюч.. не более |
20СО |
2000 |
2000 |
2000 |
|
|
площадью св. 1,5 мм* |
0 |
0 |
0 |
0 |
|
|
8. Влажность. % |
18×5 |
18 ± 5 |
18±5 |
18±5 |
По ГОСТ 16932 82 разд. 4 |
* Целлюлоза предназначена для изготовления электроизоляционного картона толщиной до 1,0 мм.
1.3.2. Влажность для определения массы партии целлюлозы —
ГОСТ 12763—М С. $

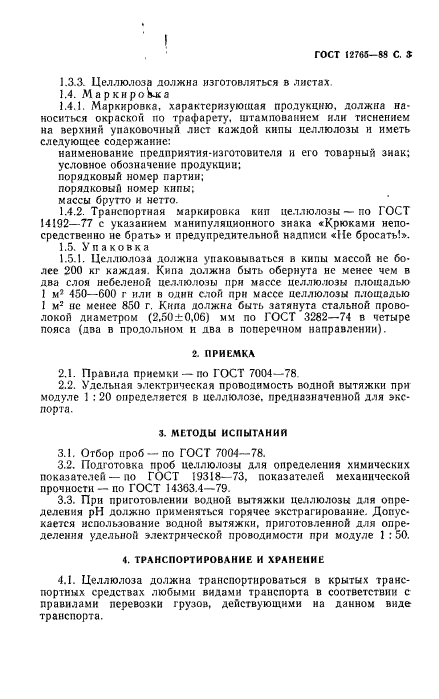

1.3.3. Целлюлоза должна изготовляться в листах
1.4. Маркировка
1.4.1. Маркировка, характеризующая продукцию, должна наноситься окраской по трафарету, штампованием или тиснением на верхний упаковочный лист каждой кипы целлюлозы и иметь следующее содержанне:
наименование предприятия-изготовителя и его товарный знак;
условное обозначение продукции;
порядковый номер партии;
порядковый номер кипы;
массы брутто и нетто.
1.4.2. Транспортная маркировка кип целлюлозы — по ГОСТ 14192-77 с указанием манипуляционного знака «Крюками непосредственно не брать» и предупредительной надписи «Не бросать!».
1.5. Упаковка
1.5.1. Целлюлоза должна упаковываться в кипы массой не более 200 кг каждая. Кипа должна быть обернута не менее чем в два слоя небеленой целлюлозы при массе целлюлозы площадью 1 м? 450—600 г или в один слой при массе целлюлозы площадью 1 м2 не менее 850 г. Кина должна быть затянута стальной проволокой диаметром (2,50±0.06) мм по ГОСТ 3282-74 в четыре пояса (два в продольном и два в поперечном направлении).
2. ПРИЕМКА
2.1. Правила приемки — по ГОСТ 7004-78
2.2. Удельная электрическая проводимость водной вытяжки при модуле 1 : 20 определяется в целлюлозе, предназначенной для экспорта.
3. МЕТОДЫ ИСПЫТАНИЙ
3.1. Отбор проб —по ГОСТ 7004-78.
3.2. Подготовка проб целлюлозы для определения химических показателен — по ГОСТ 19318— 73, показателей механической прочности — по ГОСТ 143G3.4—79.
3.3. При приготовлении водной вытяжки целлюлозы для определения pH должно применяться горячее экстрагирование. Допускается использование водной вытяжки, приготовленной для определения удельной электрической проводимости при модуле 1 :50.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Целлюлоза должна транспортироваться в крытых транспортных средствах любыми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
С. 4 ГОСТ 12765-М
4.1.1. Размещение и крепление грузов, перевозимых по железной дороге, в соответствии с техническими условиями погрузки н крепления грузов, утвержденных Министерством путей сообщения СССР.
В одном вагоне должна отгружаться целлюлоза не более двух партий.
4.2. Целлюлоза должна храниться в крытых складах, защищенной от воздействия атмосферных осадков и почвенной влаги.
ГОСТ 12765-88 С. 5
ПРИЛОЖЕНИЕ
Рекомендуемое
НАЗНАЧЕНИЕ МАРОК ЦЕЛЛЮЛОЗЫ
ЭКБ-1 — для кабельной бумаги и электроизоляционного каргона для изоляции электроизделяй. работающих в воздушной срсдс;
ЭКБ-2 — для электроизоляционного картона, применяемого в трансформаторах н аппаратах с масляным заполнением и трансформаторной бумаги, класса нагревоетойкостн Е;
ЭКБ-3 — для многослойной кабельной бумаги и электроизоляционного картона, применяемого в электрооборудовании с масляным заполнением.
С. в ГОСТ 12765—S8

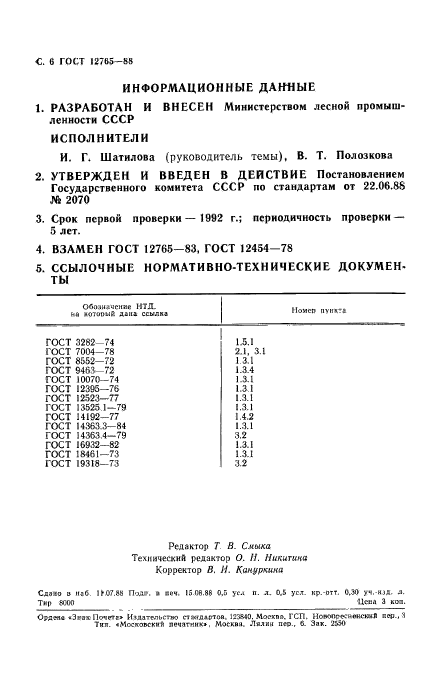

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР
ИСПОЛНИТЕЛИ
И. Г. Шатилова (руководитель темы), В. Т. Полозкова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственною комитета СССР по стандартам от 22.06.88 № 2070
3. Срок первой проверки — 1992 г.; периодичность проверки — 5 лет.
4. ВЗАМЕН ГОСТ 12765-83. ГОСТ 12454-78
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН-ТЫ
|
Обп-иииснас НТД. aciTtiouft дана ссылка |
Момсп пункта |
|
ГОСТ 3282-74 |
15.1 |
|
ГОСТ 7004-78 |
2.1. 3.1 |
|
ГОСТ 8552-72 |
1 3.1 |
|
ГОСТ 9463-72 |
1.3.4 |
|
ГОСТ 10070-74 |
1.3.1 |
|
ГОСТ 12395-76 |
131 |
|
ГОСТ 12523-77 |
1.3.1 |
|
ГОСТ 13523 I—79 |
1.3.1 |
|
ГОСТ 14192-77 |
142 |
|
ГОСТ 14363.3-84 |
1.3.1 |
|
ГОСТ 14363.4-79 |
3.2 |
|
ГОСТ 16932-82 |
1.3.1 |
|
ГОСТ 18461-73 |
1.3.1 |
|
ГОСТ 19318-73 |
3.2 |
Редактор Г В. Смыка Технический редактор О. II. Никитина Корректор В. И. Кануркина
Сдаю о 11*6 1Ю7.*« ГЪд*. ■ аоч. IS.ne.89 0.5 уел п. л. 0.S ус.т. ир.-отт. 0.30 уч.-юж. л. Тир WOO Нева 3 коз.
Оудгпв «3»вк Почгт»» И »длтгл|.сг»з стандартов. 12Г<МЭ. Молква. ГСП. Но1»опс^:««**скм* вер.. Ч Тия. «Московски» яечагиик». Москвй. Лялин п»., 6. Зак. й50
Групп* KS1

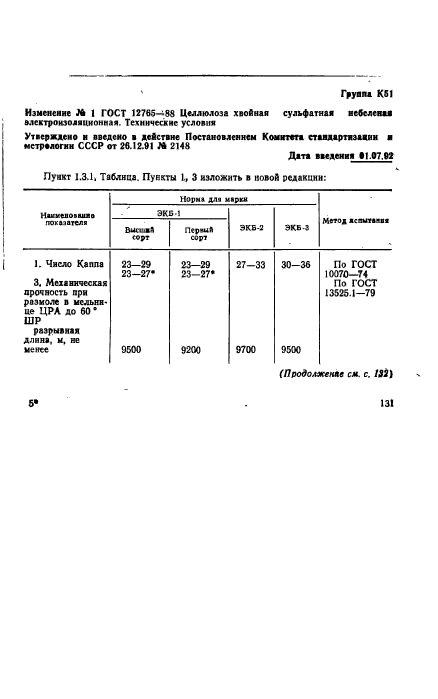

Изменение М 1 ГОСТ 12765-88 Целлюлоза хвойная сульфатная небеленая электроизоляционная. Технические условия
Утверждено и введено в действие Постановлением Комитета стандартнзащии ■ метрвлогии СССР от 26.12.91 Л 2148
Дата введения >1.07.62
|
Пункт 1.3.1, Таблица. Пункты 1., 3 изложить в новой редакции: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(Продолженье см. с. 133) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
&• 131
(Продолжение изменения к ГОСТ 12765—S3)
Пункт 6. Заменить ссылку: ГОСТ 8552-72 на ГОСТ 8552-83. таблицу после сноски дополнить примечанием: «Примечание. И© согласованию с потребителем допускается для Светогорского ЦБК влажность ммюаош всех марок (20±5) %».
Пункт 1.4.1. Первый абзац после слова «целлюлозы» дополнить слевамн: «нлн наклейкой на боковую поверхность кипы целлюлозы этикеток, изготовленных типографским способом».
Пункт 32. Заменить ссылку: ГОСТ 14363.4-79 ка ГОСТ 14363.4-89.
(ИУС м 4 J993 г.)
