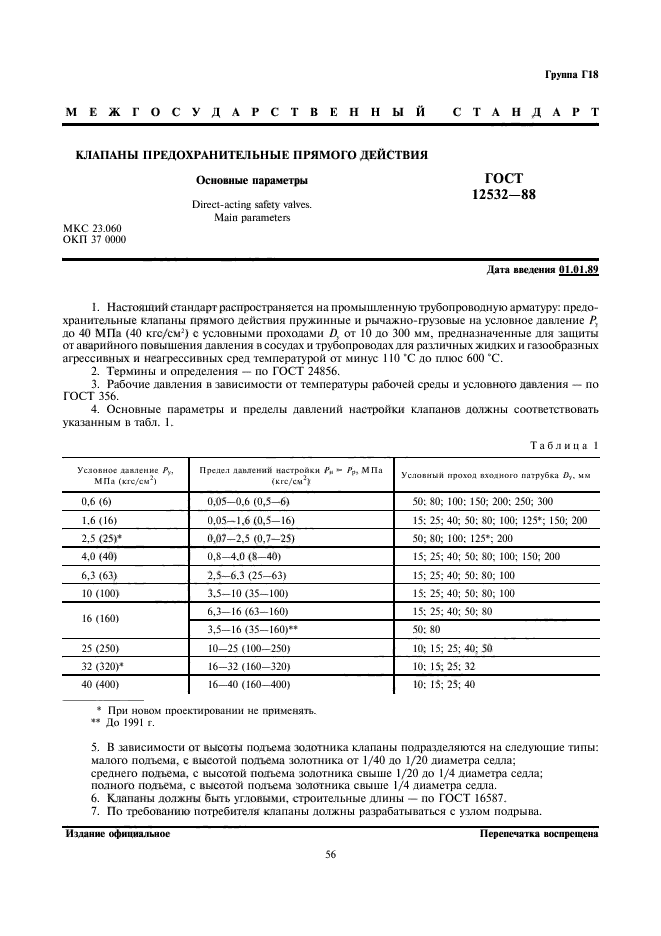

Страница 1

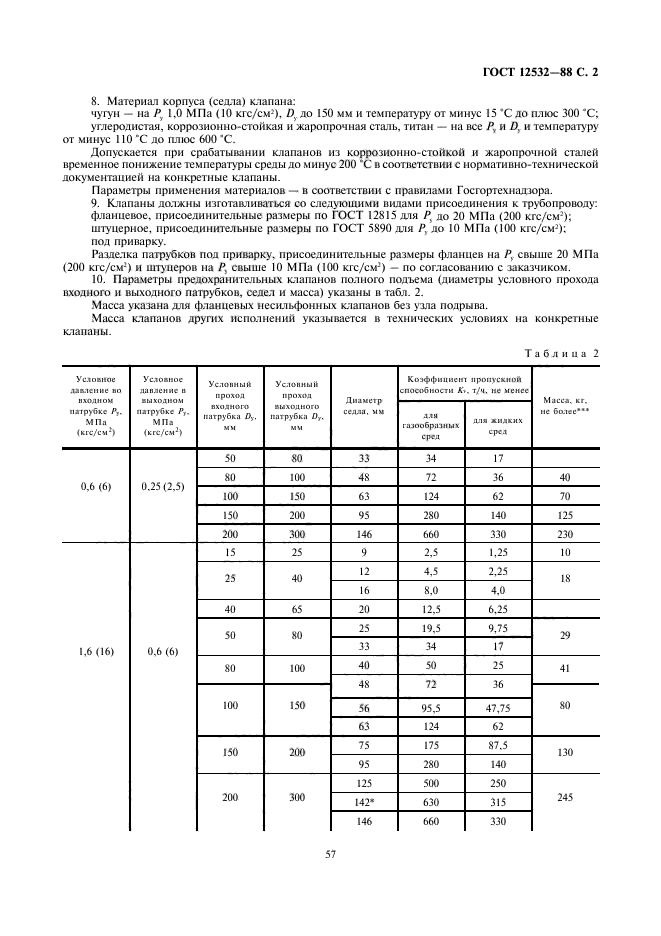

Страница 2

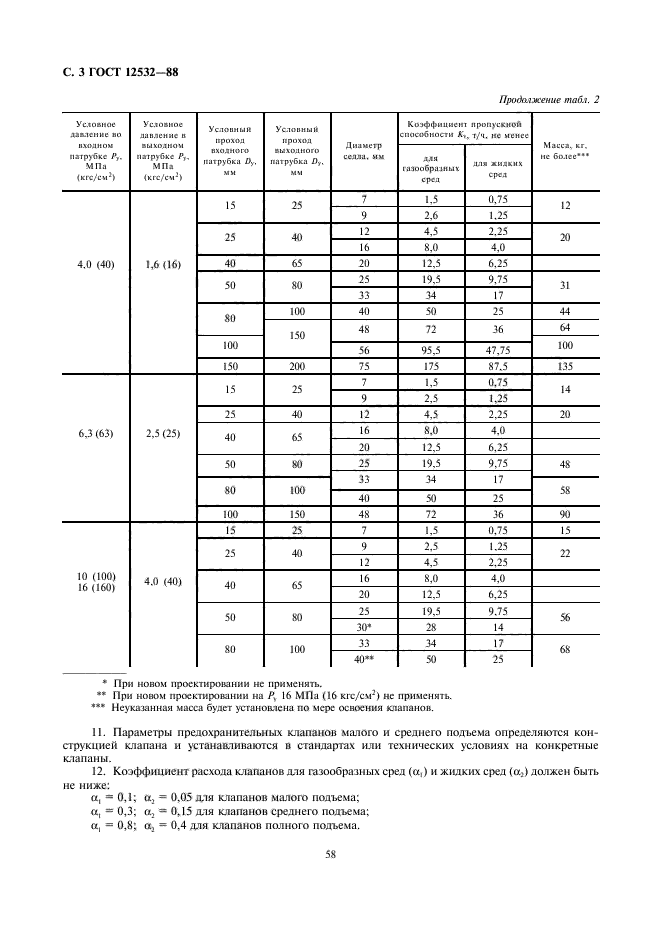

Страница 3

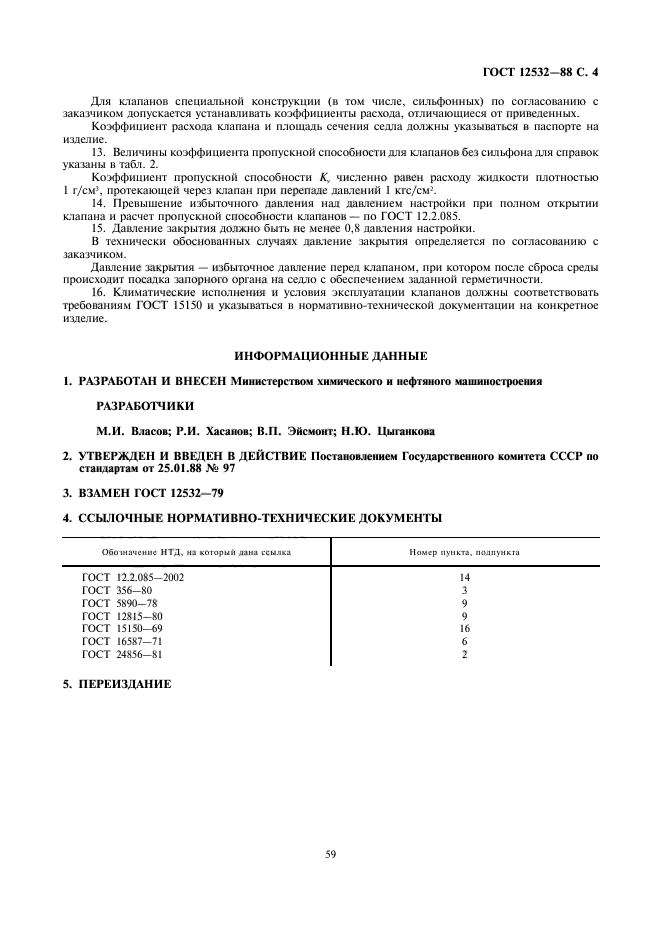

Страница 4
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ
ПРЯМОГО ДЕЙСТВИЯ
ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 12532-88
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ ПРЯМОГО ДЕЙСТВИЯ Основные параметры Direct-acting safety valves. Main parameters |
ГОСТ |
Дата введения 01.01.89
1. Настоящий стандарт распространяется на промышленную трубопроводную арматуру: предохранительные клапаны прямого действия пружинные и рычажно-грузовые на условное давление Ру до 40 МПа (400 кгс/см2) с условными проходами Dу от 10 до 300 мм, предназначенные для защиты от аварийного повышения давления в сосудах и трубопроводах для различных жидких и газообразных агрессивных и неагрессивных сред температурой от минус 110°С до плюс 600°С.
2. Термины и определения — по ГОСТ 24856-81.
3. Рабочие давления в зависимости от температуры рабочей среды и условного давления — по ГОСТ 356-80.
4. Основные параметры и пределы давлений настройки клапанов должны соответствовать указанным в табл. 1.
Таблица 1
|
Условное давление Ру, МПа (кгс/см2) |
Пределы давлений настройки Рн=Рр, МПа (кгс/см2) |
Условный проход входного патрубка Dу, мм |
|
0,6 (6) |
0,05-0,06 (0,5-6) |
50; 80; 100; 150; 200; 250; 300 |
|
1,6 (16) |
0,05-1,6 (0,5-16) |
15; 25; 40; 50; 80; 100; 125*; 150; 200 |
|
2,5 (25)* |
0,07-2,5 (0,7-25) |
50; 80; 125*; 200 |
|
4,0 (40) |
0,8-4,0 (8-40) |
15; 25; 40; 50; 80; 100; 150; 200 |
|
6,3 (63) |
2,5-6,3 (25-63) |
15; 25; 40; 50; 80; 100 |
|
10 (100) |
3,5-10 (35-100) |
15; 25; 40; 50; 80; 100 |
|
16 (160) |
6,3-16 (63-160) |
15; 25; 40; 50; 80 |
|
3,5-16 (35-160)** |
50; 80 |
|
|
25 (250) |
10-25 (100-250) |
10; 15; 25; 40; 50 |
|
32 (320)* |
16-32 (160-320 |
10; 15; 25; 32 |
|
40 (400) |
16-40 (160-400) |
10; 15; 25; 40 |
* При новом проектировании не применять.
** До 1991 г.
5. В зависимости от высоты подъема золотника клапаны подразделяются на следующие типы:
малого подъема, с высотой подъема золотника от 1/40 до 1/20 диаметра седла;
среднего подъема, с высотой подъема золотника свыше 1/20 до 1/4 диаметра седла;
полного подъема, с высотой подъема золотника свыше 1/4 диаметра седла.
6. Клапаны должны быть угловыми, строительные длины — по ГОСТ 16587-71.
7. По требованию потребителя клапаны должны разрабатываться с узлом подрыва.
8. Материал корпуса (седла) клапана:
чугун — на Ру 1,0 МПа (10 кгс/см2), Dу до 150 мм и температуру от минус 15°С до плюс 300°С;
углеродистая, коррозионностойкая и жаропрочная сталь, титан — на все на Ру и Dу и температуру от минус 110°С до плюс 600°С.
Допускается при срабатывании клапанов из коррозионностойкой и жаропрочной сталей временное понижение температуры среды до минус 200°С в соответствии с нормативно-технической документацией на конкретные клапаны.
Параметры применения материалов — в соответствии с правилами Госгортехнадзора.
9. Клапаны должны изготавливаться со следующими видами присоединения к трубопроводу:
фланцевое, присоединительные размеры по ГОСТ 12815-80 для Ру до 20 МПа (200 кгс/см2);
штуцерное, присоединительные размеры по ГОСТ 5890-78 для Ру до 10 МПа (100 кгс/см2);
под приварку.
Разделка патрубков под приварку, присоединительные размеры фланцев на Ру свыше 20 МПа (200 кгс/см2) и штуцеров на Ру свыше 10 МПа (100 кгс/см2) — по согласованию с заказчиком.
10. Параметры предохранительных клапанов полного подъема (диаметры условного прохода входного и выходного патрубков, седел и масса) указаны в табл. 2.
Масса указана для фланцевых и несильфонных клапанов без узла подрыва.
Масса клапанов других исполнений указывается в технических условиях на конкретные клапаны.
11. Параметры предохранительных клапанов малого и среднего подъема определяются конструкцией клапана и устанавливаются в стандартах или технических условиях на конкретные клапаны.
12. Коэффициент расхода клапанов для газообразных сред (
) и жидких сред (
) и жидких сред () должен быть не ниже:
