ГОСТ 12477-67

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СЕРЬГИ ОДНОПАЗОВЫЕ

КОНСТРУКЦИЯ

Издание официальное

БЗ 4

И ПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 621.9-229:006.354

МЕЖГОСУДАРСТВЕНН Ы Й СТАНДАРТ

7018-0S30 Группа Г27

СЕРЬГИ ОДНОПАЗОВЫЕ

Конструкция

ГОСТ

12477-67

Singlc-slot shackles.

Design

Дата введения 01.07.67

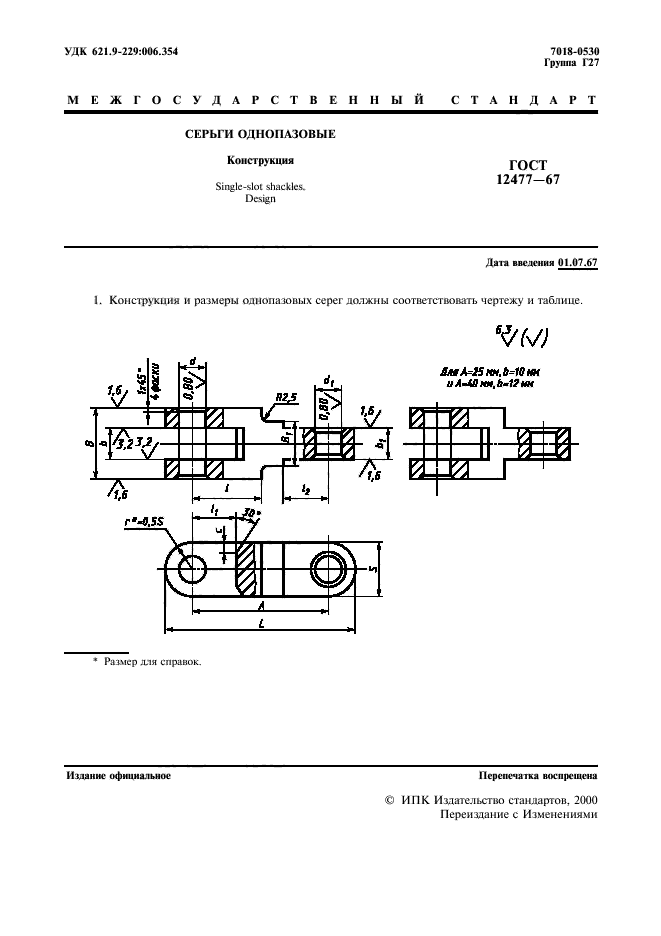

1. Конструкция и размеры однопазовых coper должны соответствовать чертежу и таблице.

ЛлйА=25нн, Ь=10нн uA-tB н»,Ь-12нк

Эе

И мание официальное Перепечатка воспрещена

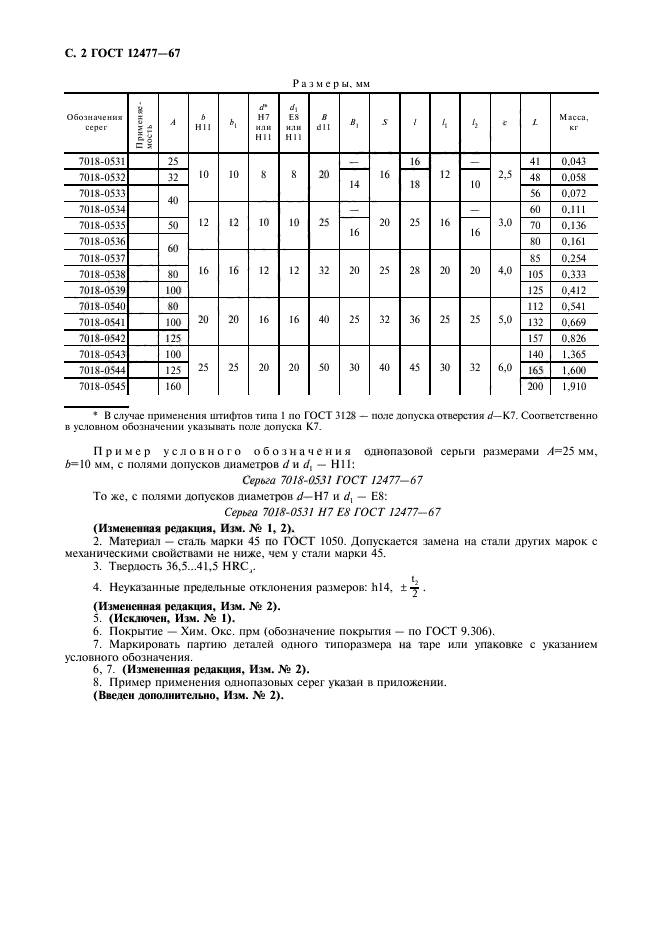

С. 2 ГОСТ 12477-67

Размеры, мм

Обозначения серег	it S О ^J t hi	А	ь HII		d¹ Н7 или НИ	ES или HII	в dll		S	/			С	L	Масса. кг
7018-0531		25	10	10	8	8	20	—	16	16		—	2,5	41	0.043
7018-0532		32						14		18	12	10		48	0.058
7018-0533		40												56	0.072
7018-0534			12	12	10	10	25	—	20	25	16	—	3,0	60	0.1 II
7018-0535		50						16				16		70	0.136
7018-0536		6<)												80	0.161
7018-0537			16	16	12	12	32	20	25	28	20	20	4,0	85	0.254
7018-0538		80												105	0.333
7018-0539		100												125	0.412
7018-0540		80	20	20	16	16	40	25	32	36	25	25	5,0	112	0.541
7018-0541		100												132	0.669
7018-0542		125												157	0.826
7018-0543		100	25	25	20	20	50	30	40	45	30	32	6,0	140	1.365
7018-0544		125												165	1.600
7018-0545		160												200	1,910

В случае применения штифтов тина 1 по ГОСТ 3128 — поле допуска отверст ия d— К7. Соответственно в условном обозначении указывать поле допуска К7.

Пример условного обозначения одиопазопой серьги размерами /1=25 мм, 6=10 мм, с полями допусков диаметров i/и rf, — НИ:

Серьга 7018-0531 ГОСТ 12477-67 То же, с полями допусков диаметров d— Н7 и d_x — Е8:

Серьга 7018-0531 Н7 Е8 ГОСТ 12477-67 (Измененная редакция, Изм. № I, 2).

2. Материал — сталь марки 45 по ГОСТ 1050. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость 36.5…41,5 HRC,.

4. Неуказанные предельные отклонения размеров: hl4, ±-у .

(Измененная редакция, Изм. № 2).

5. (Исключен. Изм. № 1).

6. Покрытие — Хим. Оке. прм (обозначение покрытия — по ГОСТ 9.306).

7. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

6, 7. (Измененная редакция, Изм. № 2).

8. Пример применения однопазовых серег указан в приложении.

(Введен дополнительно, Изм. № 2).

ГОСТ 12477-67 С. 3

ПРИЛОЖЕНИЕ

Справочное

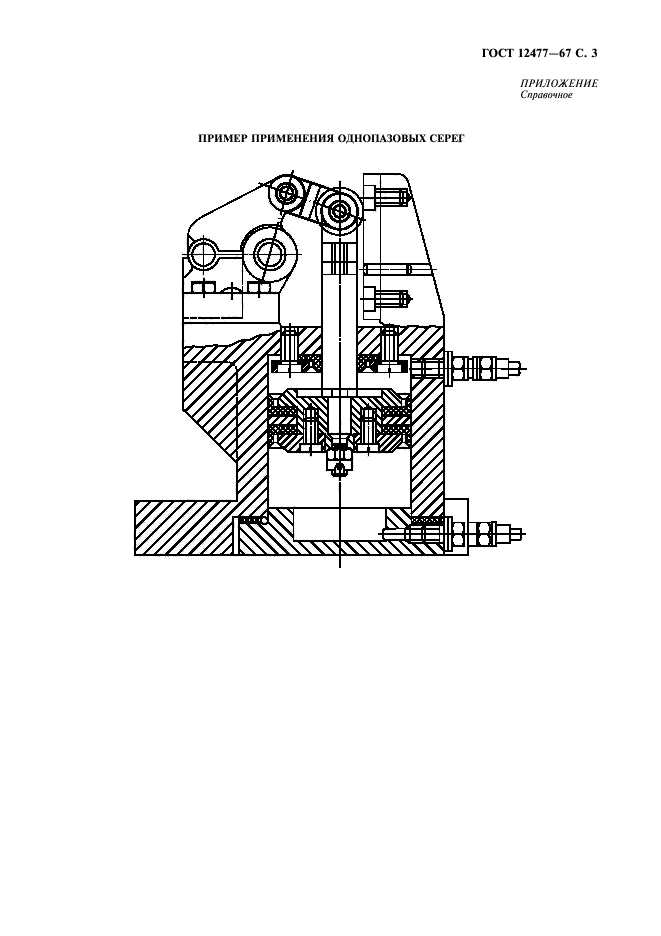

ПРИМЕР ПРИМЕНЕНИЯ ОДНОПАЗОВЫХ СЕРЕГ

С. 4 ГОСТ 12477-67

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого, энергетического и транспортного машиностроения СССР

Министерством станкостроительной и инструментальной промышленности СССР РАЗРАБОТЧИКИ

В.В. Андреев; В.Н. Дзегнленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова; Т.А. Шестакова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 03.01.67 № 53

3. ВЗАМЕН МН 5425-64

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД. на который дама ссылка	Номер пункта
ГОСТ 9.306-85	6
ГОСТ 1050-88	2
ГОСТ 3128-70	1

5. Постановлением Госстандарта СССР от 17.03.88 № 569 снято ограничение срока действия

6. ПЕРЕИЗДАНИЕ (октябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88)
