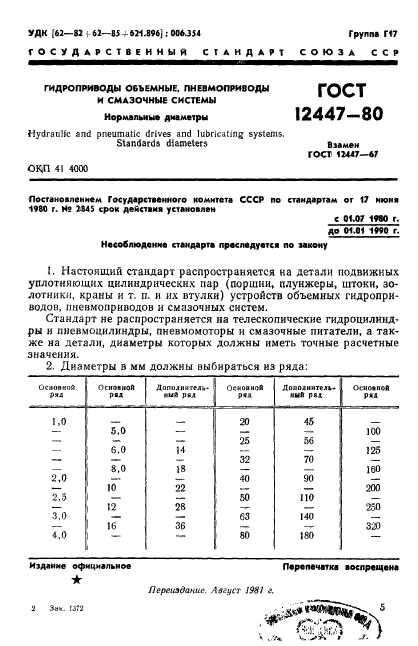

Страница 1

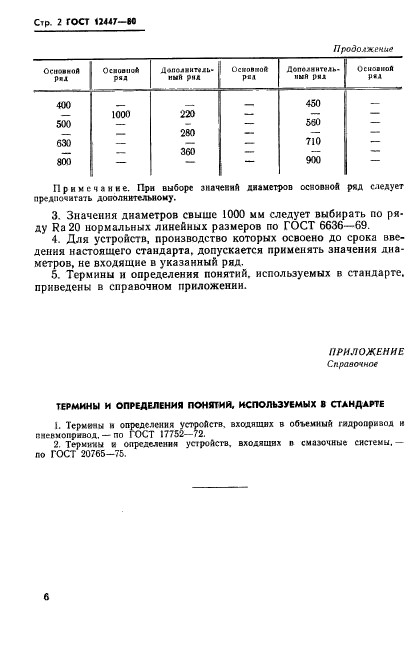

Страница 2
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИДРОПРИВОДЫ ОБЪЕМНЫЕ, ПНЕВМОПРИВОДЫ И СМАЗОЧНЫЕ СИСТЕМЫ Нормальные диаметры Hydraulic and pneumatic drives and lubricating systems. Standards diameters |
ГОСТ Взамен ГОСТ 12447-67 |
Постановлением Государственного комитета СССР по стандартам от 17 июня 1980 г. № 2845 срок действия установлен
с 01.07 1980 г.
до 01.01 1990 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на детали подвижных уплотняющих цилиндрических пар (поршни, плунжеры, штоки, золотники, краны и т.п. и их втулки) устройств объемных гидроприводов, пневмоприводов и смазочных систем.
Стандарт не распространяется на телескопические гидроцилиндры и пневмоцилиндры, пневмомоторы и смазочные питатели, а также на детали, диаметры которых должны иметь точные расчетные значения.
2. Диаметры в мм должны выбираться из ряда:
|
Основной ряд |
Основной ряд |
Дополнительный ряд |
Основной ряд |
Дополнительный ряд |
Основной ряд |
|
1,0 |
— |
— |
20 |
45 |
|
|
— |
5,0 |
— |
— |
— |
100 |
|
— |
— |
— |
25 |
56 |
— |
|
— |
6,0 |
14 |
— |
— |
125 |
|
— |
— |
— |
32 |
70 |
— |
|
— |
8,0 |
18 |
— |
— |
160 |
|
2,0 |
— |
— |
40 |
90 |
— |
|
— |
10 |
22 |
— |
— |
200 |
|
2,5 |
— |
— |
50 |
110 |
— |
|
— |
12 |
28 |
— |
— |
250 |
|
3,0 |
— |
— |
63 |
140 |
— |
|
— |
16 |
36 |
— |
— |
320 |
|
4,0 |
— |
— |
80 |
180 |
— |
|
400 |
— |
— |
— |
450 |
— |
|
— |
1000 |
220 |
— |
— |
— |
|
500 |
— |
— |
— |
560 |
— |
|
— |
— |
280 |
— |
— |
— |
|
630 |
— |
— |
— |
710 |
— |
|
— |
— |
360 |
— |
— |
— |
|
800 |
— |
— |
— |
900 |
— |
Примечание. При выборе значений диаметров основной ряд следует предпочитать дополнительному.
3. Значения диаметров свыше 1000 мм следует выбирать по ряду Ra 20 нормальных линейных размеров по ГОСТ 6636-69.
4. Для устройств, производство которых освоено до срока введения настоящего стандарта, допускается применять значения диаметров, не входящие в указанный ряд.
5. Термины и определения понятий, используемых в стандарте, приведены в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ПОНЯТИЙ, ИСПОЛЬЗУЕМЫХ В СТАНДАРТЕ
1. Термины и определения устройств, входящих в объемный гидропривод и пневмопривод, — по ГОСТ 17752-72.
2. Термины и определения устройств, входящих в смазочные системы, — по ГОСТ 20765-75.
