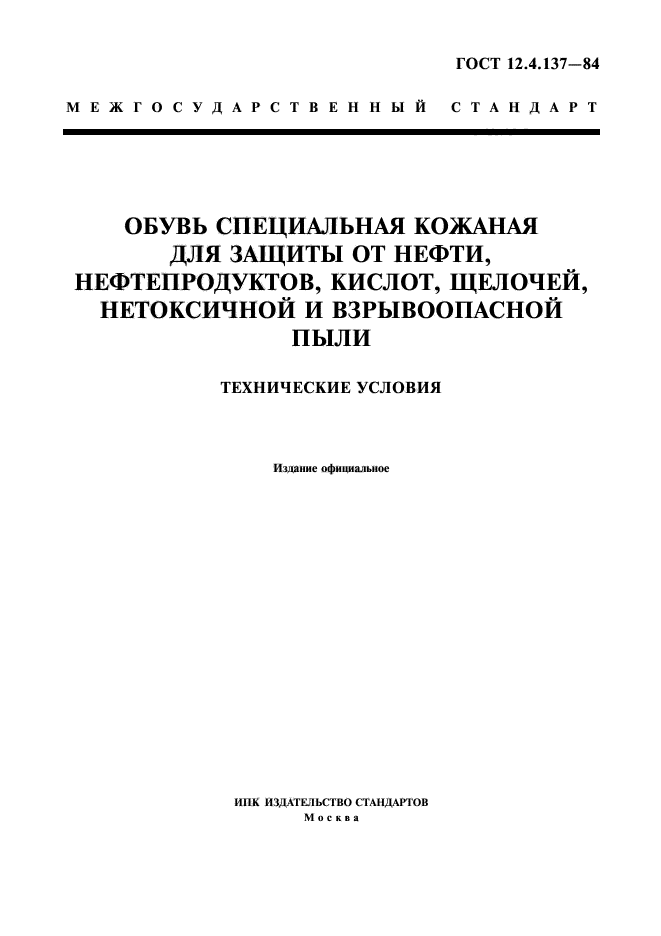

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБУВЬ СПЕЦИАЛЬНАЯ КОЖАНАЯ
ДЛЯ ЗАЩИТЫ ОТ НЕФТИ,
НЕФТЕПРОДУКТОВ, КИСЛОТ, ЩЕЛОЧЕЙ,
НЕТОКСИЧНОЙ И ВЗРЫВООПАСНОЙ
ПЫЛИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

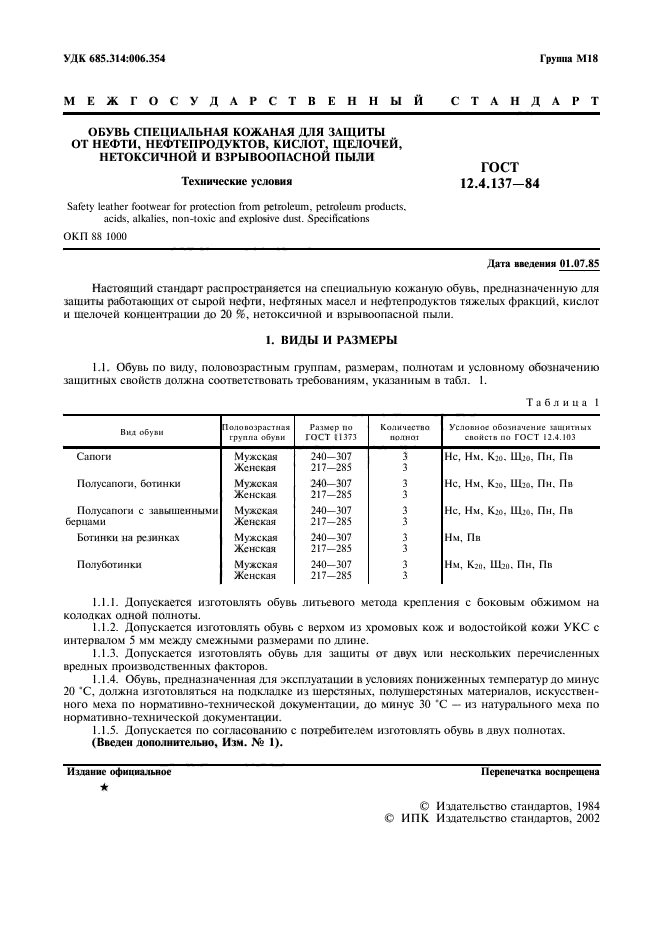

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.07.85

Настоящий стандарт распространяется на специальную кожаную обувь, предназначенную для защиты работающих от сырой нефти, нефтяных масел и нефтепродуктов тяжелых фракций, кислот и щелочей концентрации до 20 %, нетоксичной и взрывоопасной пыли.

1. ВИДЫ И РАЗМЕРЫ

1.1. Обувь по виду, половозрастным группам, размерам, полнотам и условному обозначению защитных свойств должна соответствовать требованиям, указанным в табл. 1.

Таблица 1

1.1.1. Допускается изготовлять обувь литьевого метода крепления с боковым обжимом на колодках одной полноты.

1.1.2. Допускается изготовлять обувь с верхом из хромовых кож и водостойкой кожи УКС с интервалом 5 мм между смежными размерами по длине.

1.1.3. Допускается изготовлять обувь для защиты от двух или нескольких перечисленных вредных производственных факторов.

1.1.4. Обувь, предназначенная для эксплуатации в условиях пониженных температур до минус 20 °С, должна изготовляться на подкладке из шерстяных, полушерстяных материалов, искусственного меха по нормативно-технической документации, до минус 30 °С — из натурального меха по нормативно-технической документации.

1.1.5. Допускается по согласованию с потребителем изготовлять обувь в двух полнотах.

(Введен дополнительно, Изм. № 1).

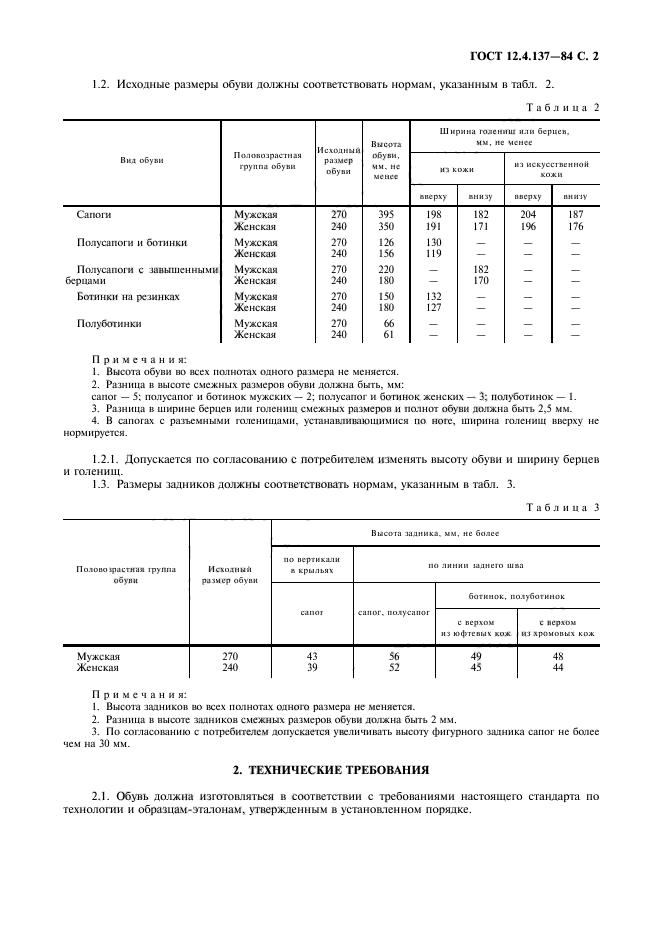

1.2. Исходные размеры обуви должны соответствовать нормам, указанным в табл. 2.

Таблица 2

Примечания:

1. Высота обуви во всех полнотах одного размера не меняется.

2. Разница в высоте смежных размеров обуви должна быть, мм:

сапог — 5; полусапог и ботинок мужских — 2; полусапог и ботинок женских — 3; полуботинок — 1.

3. Разница в ширине берцев или голенищ смежных размеров и полнот обуви должна быть 2,5 мм.

4. В сапогах с разъемными голенищами, устанавливающимися по ноге, ширина голенищ вверху не нормируется.

1.2.1. Допускается по согласованию с потребителем изменять высоту обуви и ширину берцев и голенищ.

1.3. Размеры задников должны соответствовать нормам, указанным в табл. 3.

Таблица 3

Примечания:

1. Высота задников во всех полнотах одного размера не меняется.

2. Разница в высоте задников смежных размеров обуви должна быть 2 мм.

3. По согласованию с потребителем допускается увеличивать высоту фигурного задника сапог не более чем на 30 мм.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Обувь должна изготовляться в соответствии с требованиями настоящего стандарта по технологии и образцам-эталонам, утвержденным в установленном порядке.

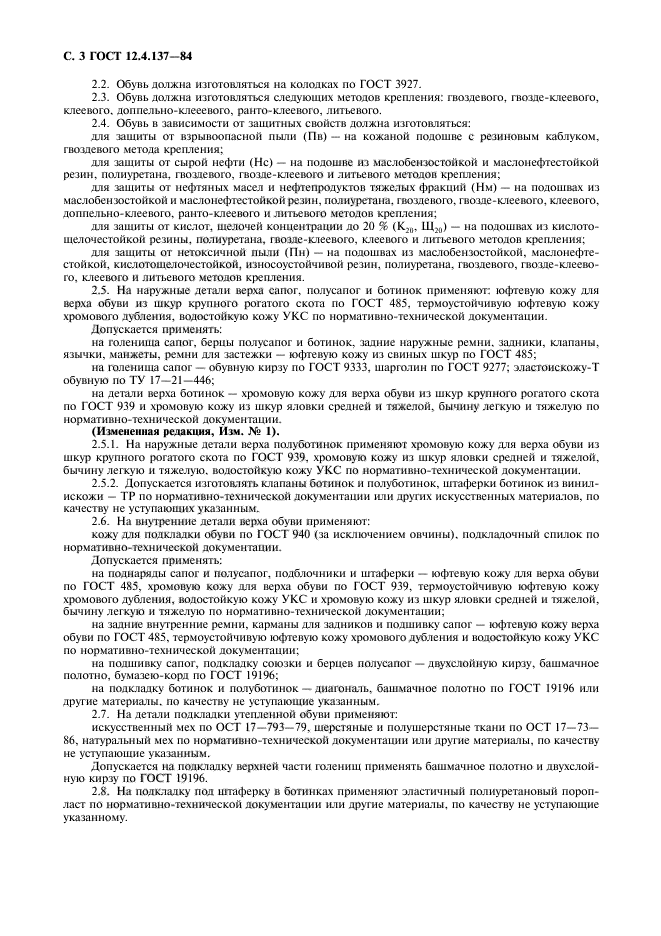

2.2. Обувь должна изготовляться на колодках по ГОСТ 3927.

2.3. Обувь должна изготовляться следующих методов крепления: гвоздевого, гвозде-клеевого, клеевого, доппельно-клееевого, ранто-клеевого, литьевого.

2.4. Обувь в зависимости от защитных свойств должна изготовляться:

для защиты от взрывоопасной пыли (Пв) — на кожаной подошве с резиновым каблуком, гвоздевого метода крепления;

для защиты от сырой нефти (Нс) — на подошве из маслобензостойкой и маслонефтестойкой резин, полиуретана, гвоздевого, гвозде-клеевого и литьевого методов крепления;

для защиты от нефтяных масел и нефтепродуктов тяжелых фракций (Нм) — на подошвах из маслобензостойкой и маслонефтестойкой резин, полиуретана, гвоздевого, гвозде-клеевого, клеевого, доппельно-клеевого, ранто-клеевого и литьевого методов крепления;

для защиты от кислот, щелочей концентрации до 20 % (К₂₀, Щ₂₀) — на подошвах из кислото-щелочестойкой резины, полиуретана, гвозде-клеевого, клеевого и литьевого методов крепления;

для защиты от нетоксичной пыли (Пн) — на подошвах из маслобензостойкой, маслонефтестойкой, кислотощелочестойкой, износоустойчивой резин, полиуретана, гвоздевого, гвозде-клеевого, клеевого и литьевого методов крепления.

2.5. На наружные детали верха сапог, полусапог и ботинок применяют: юфтевую кожу для верха обуви из шкур крупного рогатого скота по ГОСТ 485, термоустойчивую юфтевую кожу хромового дубления, водостойкую кожу УКС по нормативно-технической документации.

Допускается применять:

на голенища сапог, берцы полусапог и ботинок, задние наружные ремни, задники, клапаны, язычки, манжеты, ремни для застежки — юфтевую кожу из свиных шкур по ГОСТ 485;

на голенища сапог — обувную кирзу по ГОСТ 9333, шарголин по ГОСТ 9277; эластоискожу-Т обувную по ТУ 17-21-446;

на детали верха ботинок — хромовую кожу для верха обуви из шкур крупного рогатого скота по ГОСТ 939 и хромовую кожу из шкур яловки средней и тяжелой, бычину легкую и тяжелую по нормативно-технической документации.

(Измененная редакция, Изм. № 1).

2.5.1. На наружные детали верха полуботинок применяют хромовую кожу для верха обуви из шкур крупного рогатого скота по ГОСТ 939, хромовую кожу из шкур яловки средней и тяжелой, бычину легкую и тяжелую, водостойкую кожу УКС по нормативно-технической документации.

2.5.2. Допускается изготовлять клапаны ботинок и полуботинок, штаферки ботинок из винилискожи — ТР по нормативно-технической документации или других искусственных материалов, по качеству не уступающих указанным.

2.6. На внутренние детали верха обуви применяют:

кожу для подкладки обуви по ГОСТ 940 (за исключением овчины), подкладочный спилок по нормативно-технической документации.

Допускается применять:

на поднаряды сапог и полусапог, подблочники и штаферки — юфтевую кожу для верха обуви по ГОСТ 485, хромовую кожу для верха обуви по ГОСТ 939, термоустойчивую юфтевую кожу хромового дубления, водостойкую кожу УКС и хромовую кожу из шкур яловки средней и тяжелой, бычину легкую и тяжелую по нормативно-технической документации;

на задние внутренние ремни, карманы для задников и подшивку сапог — юфтевую кожу верха обуви по ГОСТ 485, термоустойчивую юфтевую кожу хромового дубления и водостойкую кожу УКС по нормативно-технической документации;

на подшивку сапог, подкладку союзки и берцев полусапог — двухслойную кирзу, башмачное полотно, бумазею-корд по ГОСТ 19196;

на подкладку ботинок и полуботинок — диагональ, башмачное полотно по ГОСТ 19196 или другие материалы, по качеству не уступающие указанным.

2.7. На детали подкладки утепленной обуви применяют:

искусственный мех по ОСТ 17-793-79, шерстяные и полушерстяные ткани по ОСТ 17-73-86, натуральный мех по нормативно-технической документации или другие материалы, по качеству не уступающие указанным.

Допускается на подкладку верхней части голенищ применять башмачное полотно и двухслойную кирзу по ГОСТ 19196.

2.8. На подкладку под штаферку в ботинках применяют эластичный полиуретановый поропласт по нормативно-технической документации или другие материалы, по качеству не уступающие указанному.

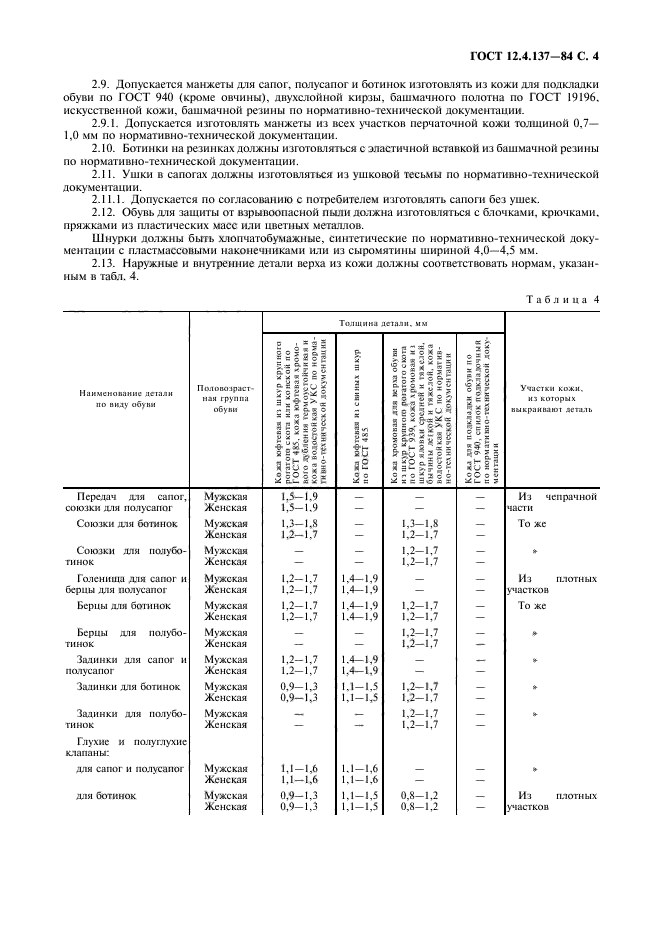

2.9. Допускается манжеты для сапог, полусапог и ботинок изготовлять из кожи для подкладки обуви по ГОСТ 940 (кроме овчины), двухслойной кирзы, башмачного полотна по ГОСТ 19196, искусственной кожи, башмачной резины по нормативно-технической документации.

2.9.1. Допускается изготовлять манжеты из всех участков перчаточной кожи толщиной 0,7 — 1,0 мм по нормативно-технической документации.

2.10. Ботинки на резинках должны изготовляться с эластичной вставкой из башмачной резины по нормативно-технической документации.

2.11. Ушки в сапогах должны изготовляться из ушковой тесьмы по нормативно-технической документации.

2.11.1. Допускается по согласованию с потребителем изготовлять сапоги без ушек.

2.12. Обувь для защиты от взрывоопасной пыли должна изготовляться с блочками, крючками, пряжками из пластических масс или цветных металлов.

Шнурки должны быть хлопчатобумажные, синтетические по нормативно-технической документации с пластмассовыми наконечниками или из сыромятины шириной 4,0 — 4,5 мм.

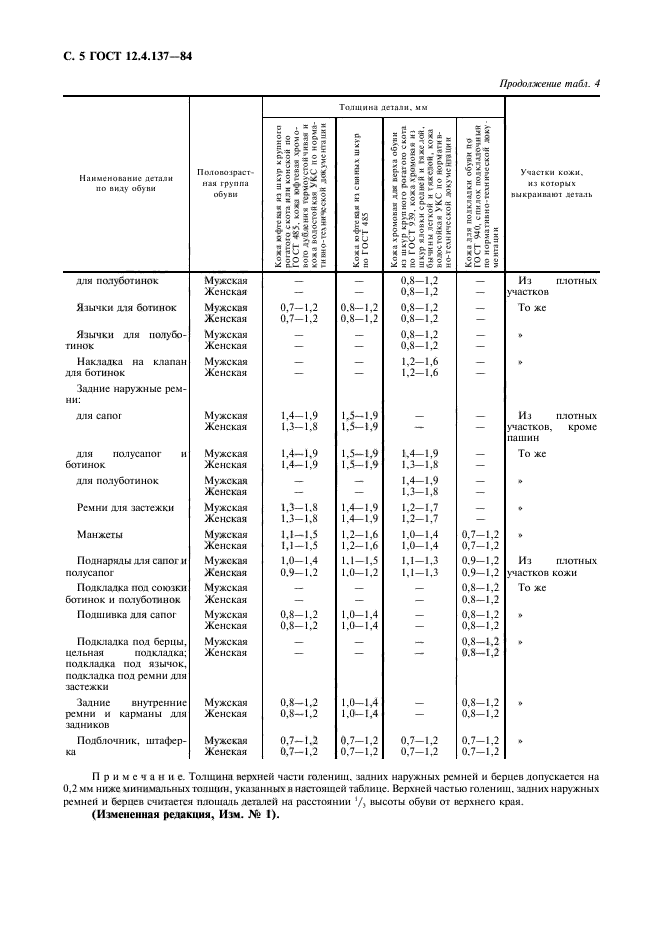

2.13. Наружные и внутренние детали верха из кожи должны соответствовать нормам, указанным в табл. 4.

Таблица 4

Примечание. Толщина верхней части голенищ, задних наружных ремней и берцев допускается на 0,2 мм ниже минимальных толщин, указанных в настоящей таблице. Верхней частью голенищ, задних наружных ремней и берцев считается площадь деталей на расстоянии ⅓ высоты обуви от верхнего края.

(Измененная редакция, Изм. № 1).

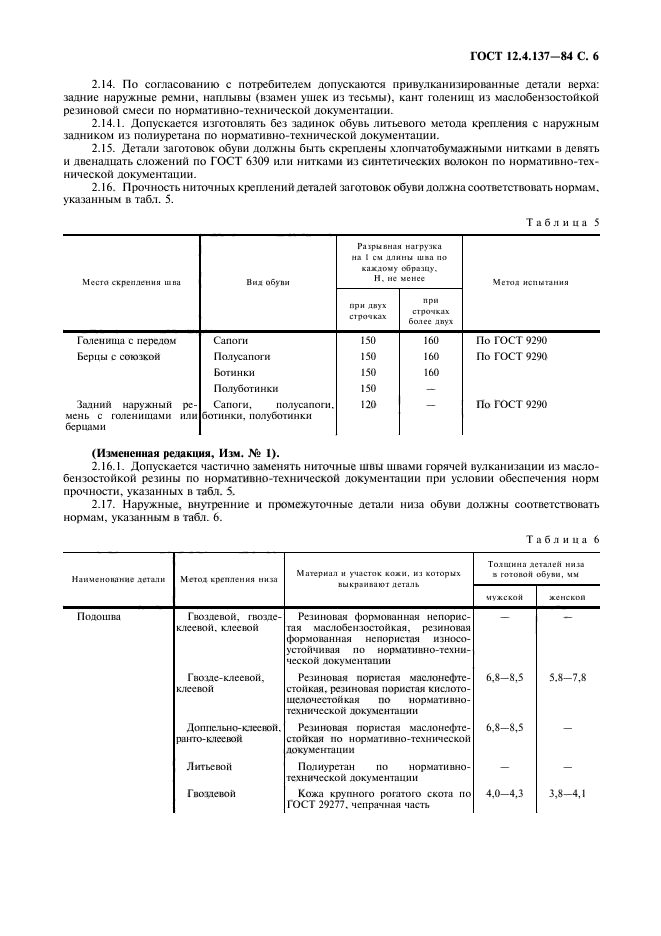

2.14. По согласованию с потребителем допускаются привулканизированные детали верха: задние наружные ремни, наплывы (взамен ушек из тесьмы), кант голенищ из маслобензостойкой резиновой смеси по нормативно-технической документации.

2.14.1. Допускается изготовлять без задинок обувь литьевого метода крепления с наружным задником из полиуретана по нормативно-технической документации.

2.15. Детали заготовок обуви должны быть скреплены хлопчатобумажными нитками в девять и двенадцать сложений по ГОСТ 6309 или нитками из синтетических волокон по нормативно-технической документации.

2.16. Прочность ниточных креплений деталей заготовок обуви должна соответствовать нормам, указанным в табл. 5.

Таблица 5

(Измененная редакция, Изм. № 1).

2.16.1. Допускается частично заменять ниточные швы швами горячей вулканизации из маслобензостойкой резины по нормативно-технической документации при условии обеспечения норм прочности, указанных в табл. 5.

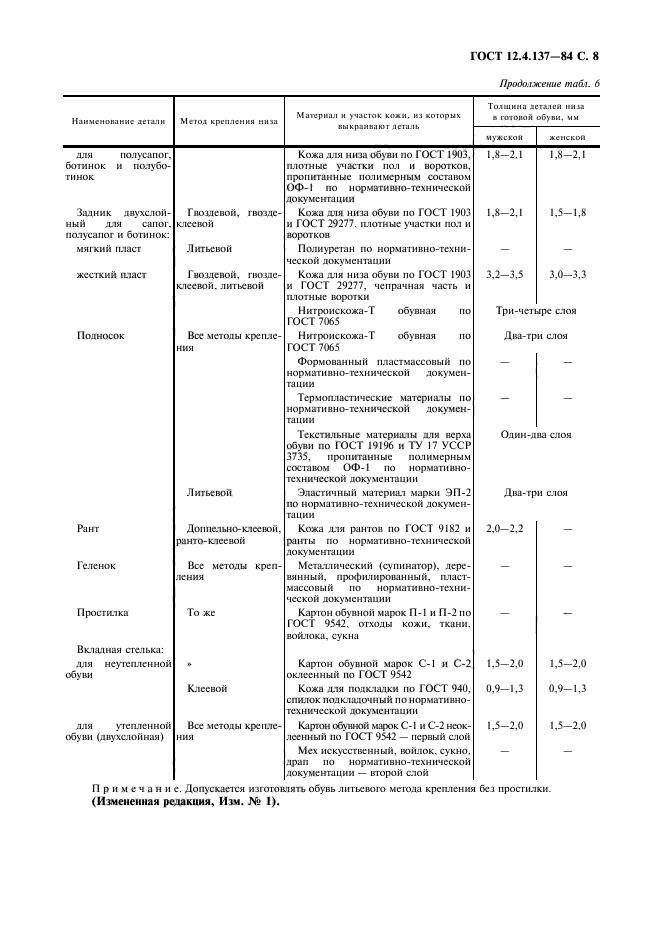

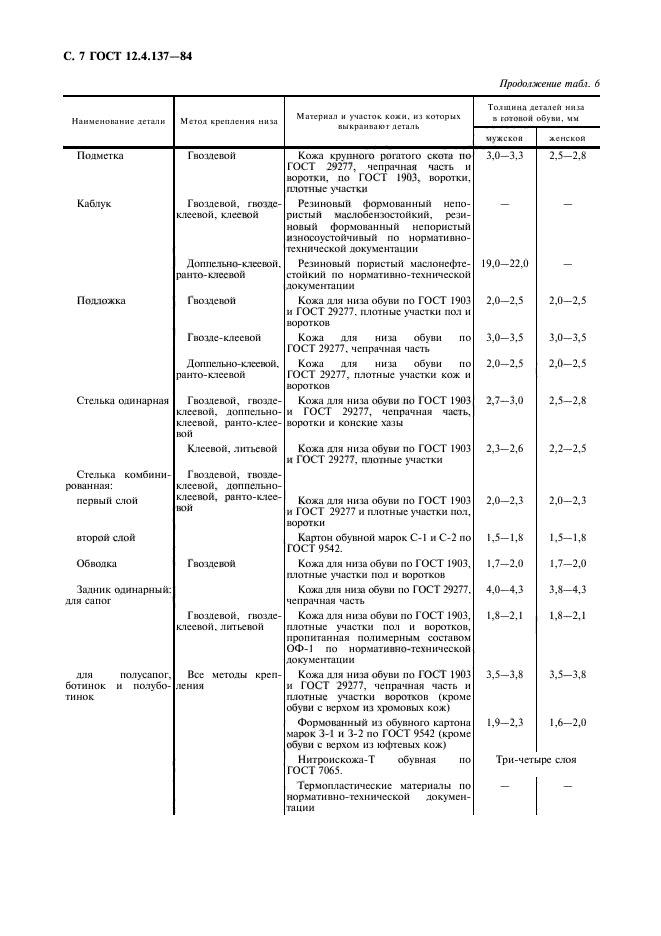

2.17. Наружные, внутренние и промежуточные детали низа обуви должны соответствовать нормам, указанным в табл. 6.

Таблица 6

Примечание. Допускается изготовлять обувь литьевого метода крепления без простилки.

(Измененная редакция, Изм. № 1).

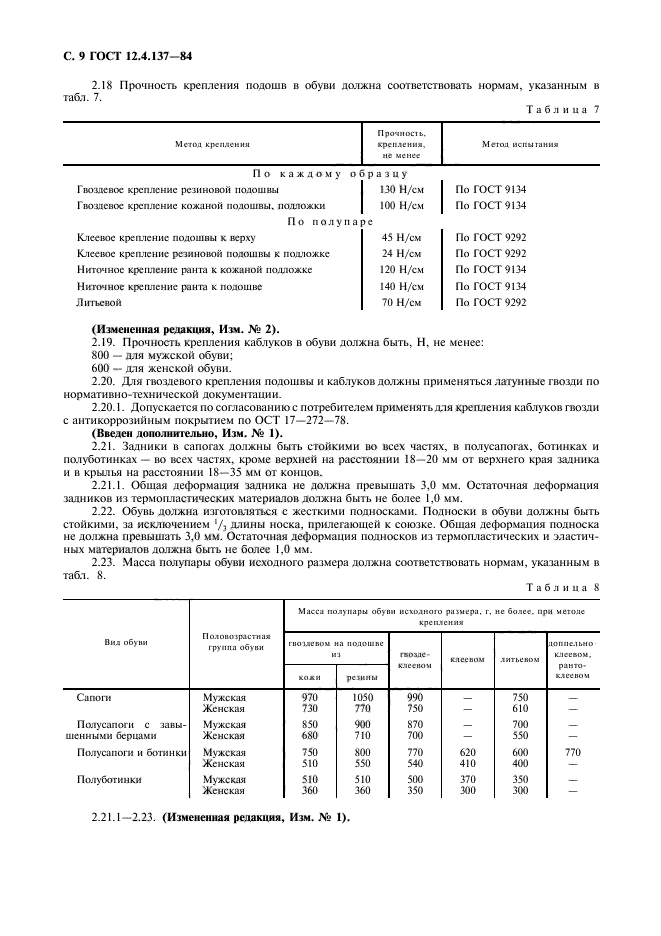

2.18 Прочность крепления подошв в обуви должна соответствовать нормам, указанным в табл. 7.

Таблица 7

(Измененная редакция, Изм. № 2).

2.19. Прочность крепления каблуков в обуви должна быть, Н, не менее:

800 — для мужской обуви;

600 — для женской обуви.

2.20. Для гвоздевого крепления подошвы и каблуков должны применяться латунные гвозди по нормативно-технической документации.

2.20.1. Допускается по согласованию с потребителем применять для крепления каблуков гвозди с антикоррозийным покрытием по ОСТ 17-272-78.

(Введен дополнительно, Изм. № 1).

2.21. Задники в сапогах должны быть стойкими во всех частях, в полусапогах, ботинках и полуботинках — во всех частях, кроме верхней на расстоянии 18 — 20 мм от верхнего края задника и в крылья на расстоянии 18 — 35 мм от концов.

2.21.1. Общая деформация задника не должна превышать 3,0 мм. Остаточная деформация задников из термопластических материалов должна быть не более 1,0 мм.

2.22. Обувь должна изготовляться с жесткими подносками. Подноски в обуви должны быть стойкими, за исключением ⅓ длины носка, прилегающей к союзке. Общая деформация подноска не должна превышать 3,0 мм. Остаточная деформация подносков из термопластических и эластичных материалов должна быть не более 1,0 мм.

2.23. Масса полупары обуви исходного размера должна соответствовать нормам, указанным в табл. 8.

Таблица 8

Вид обуви	Половозрастная группа обуви	Масса полупары обуви исходного размера, г, не более, при методе крепления
		гвоздевом на подошве из		гвозде-клеевом	клеевом	литьевом	доппельно-клеевом, ранто-клеевом
		кожи	резины
